1 Osallistumis- ja arviointisuunnitelma 1 (10) Seppänen Pekka, Heinilä Maritta PAIMION KAUPUNKI KAIRANKULMAN ASEMAKAAVAN MUUTOS, ALA-VISTA Osallistumis- ja arviointisuunnitelma OAS FCG Suunnittelu ja tekniikka Oy Pyhäjärvenkatu 1, Tampere Puh , fax , Y-tunnus Kotipaikka Helsinki

2 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 2 (10) OSALLISTUMIS- JA ARVIOINTISUUNNITELMA (OAS) Sisällysluettelo Osallistumis- ja arviointisuunnitelma on lakisääteinen (MRL 63 ) kaavan laatimiseen liittyvä asiakirja, jossa esitetään suunnitelma kaavan laatimisesta noudatettavissa osallistumis- ja vuorovaikutusmenettelyistä sekä kaavan vaikutusten arvioinnista (MRL 9 ). Maankäyttö- ja rakennuslain 63 määrittää osallistumis- ja arviointisuunnitelman (OAS) seuraavasti: Kaavaa laadittaessa tulee riittävän aikaisessa vaiheessa laatia kaavan tarkoitukseen ja merkitykseen nähden tarpeellinen suunnitelma osallistumis- ja vuorovaikutusmenettelyistä sekä kaavan vaikutusten arvioinnista. Kaavoituksen vireille tulosta tulee ilmoittaa sillä tavoin, että osallisilla on mahdollisuus saada tietoja kaavoituksen lähtökohdista sekä osallistumis- ja arviointimenettelyistä. Ilmoittaminen on järjestettävä kaavan tarkoituksen ja merkityksen kannalta sopivalla tavalla. Ilmoittaminen voi tapahtua myös kaavoituskatsauksesta tiedottamisen yhteydessä Osallistumis- ja arviointisuunnitelmassa kerrotaan mitä on suunnitteilla ja missä, ketkä ovat kaavatyön osalliset, milloin ja miten alueen suunnitteluun voi vaikuttaa, arvioitu aikataulu, suunnittelun lähtökohdat, tavoitteet ja työn aikana tehtävät selvitykset sekä vaikutusten arvioinnit. Osallistumis- ja arviointisuunnitelmaa päivitetään tarvittaessa kaavoitusprosessin edetessä. 1 SUUNNITTELUALUE JA TAVOITTEET Suunnittelualue Tavoitteet SUUNNITTELUTILANNE Valtakunnalliset alueidenkäyttötavoitteet Maakuntakaava Yleiskaava Asemakaava Rakennusjärjestys Pohjakartta Selvitykset OSALLISET TIEDOTTAMINEN JA OSALLISTUMINEN Vireillepano ja valmisteluvaihe Ehdotusvaihe Hyväksymisvaihe VAIKUTUSTEN ARVIOINTI KAAVOITUSTYÖN VAIHEET YHTEYSTIEDOT kairankulma_oas.docx

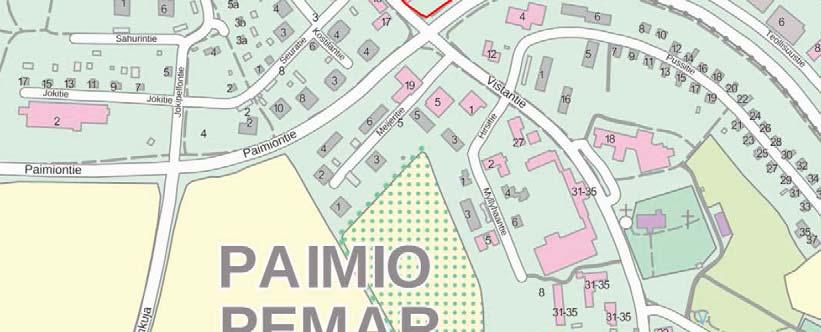

3 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 3 (10) 1 SUUNNITTELUALUE JA TAVOITTEET 1.1 Suunnittelualue Suunnittelualue sijaitsee Paimion keskustataajaman pohjoisosassa, Vistantien ja Kaaritien risteyksessä. Suunnittelualue on kooltaan noin 0,7 hehtaaria ja käsittää kolme erillistä tonttia. Alueella sijaitsee sekä liike- että asuinrakennuksia. Asemakaava koskee alustavasti kiinteistöjä: , , , ja Asemakaavan rajaus saattaa muuttua suunnittelutyön aikana alkuperäisestä suunnitelmasta. Kuva 1. Opaskarttaote. Suunnittelualueen sijainti on merkitty punaisella. 1.2 Tavoitteet Asemakaavan muutoksen tavoitteena on luoda kaavalliset edellytykset uudelle kerrostaloasumiselle, jonka korkeus on alustavasti 4-5 kerrosta. Kaavatyön aikana tutkitaan mahdollisuuksia vaiheittaiseen täydentävään rakentamiseen kaava-alueella. Liiketiloja tutkitaan sijoitettavaksi asuinkerrostalojen yhteyteen. Osa nykyisistä rakennuksista tulee säilymään vielä pitkälle tulevaisuuteen, mutta potentiaaliset uudisrakentamismahdollisuudet tutkitaan silti. Asemakaavan suunnitteluun sisältyy vaiheittain toteuttettavan idealuonnoksen ja mahdollisten alavaihtoehtojen laatiminen ja havainnollistaminen. kairankulma_oas.docx

4 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 4 (10) Liikenteellisesti kohde on haastavassa paikassa kolmen tien välissä, joten liikenteen tarkastelu liittyy olennaisesti suunnitteluun. Suunnittelualue kuuluu laajempaan aluekokonaisuuteen, johon laaditaan erikseen liikenneselvitys ja toimivuustarkastelu sekä meluselvitys. Selvitykset huomioidaan kaavatyön suunnittelussa ja vaikutusten arvioinnissa. 2 SUUNNITTELUTILANNE 1.3 Valtakunnalliset alueidenkäyttötavoitteet Valtioneuvosto on hyväksymät valtakunnalliset alueidenkäyttötavoitteet astuivat voimaan ( Valtakunnalliset alueidenkäyttötavoitteet ovat osa maankäyttö- ja rakennuslain mukaista alueidenkäytön suunnittelujärjestelmää. Ne on otettava huomioon ja niiden toteuttamista on edistettävä maakunnan suunnittelussa, kuntien kaavoituksessa ja valtion viranomaisten toiminnassa. Valtakunnalliset alueidenkäyttötavoitteet käsittelevät seuraavia kokonaisuuksia: 1. toimiva aluerakenne 2. eheytyvä yhdyskuntarakenne ja elinympäristön laatu 3. kulttuuri- ja luonnonperintö, virkistyskäyttö ja luonnonvarat 4. toimivat yhteysverkostot ja energiahuolto 5. Helsingin seudun erityiskysymykset 6. luonto- ja kulttuuriympäristöinä erityiset aluekokonaisuudet Tätä kaavaa koskettavat erityisesti toimivaa aluerakennetta ja eheytyvää yhdyskuntarakennetta ja elinympäristön laatua koskevat asiakokonaisuudet. 1.4 Maakuntakaava Suunnittelualuetta koskee Ympäristöministeriön vahvistama Varsinais-Suomen kaupunkiseudun maakuntakaava. Kaava-alue on merkitty keskustatoimintojen alueeksi C. Alue on myös osa kaupunkikehittämisen kohdealuetta, jossa kaavamääräyksen mukaan yhdyskuntarakennetta tulee tiivistää ja rakentamistehokkuutta lisätä. kairankulma_oas.docx

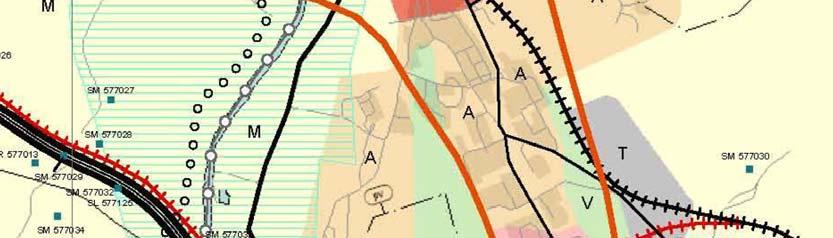

5 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 5 (10) Kuva 2. Ote maakuntakaavasta. Suunnittelualue on merkitty valkoisella ympyrällä. 1.5 Yleiskaava Suunnittelualueelle on laadittu Paimion kaupunginvaltuuston hyväksymä Vistan osayleiskaava, joka on saavuttanut lainvoiman muilta osin, lukuun ottamatta Turun hallinto-oikeuden päätöksellä kumoutuneita alueita. Nyt laadittavan asemakaavan muutoksen osalta osayleiskaava on saanut lainvoiman. Osayleiskaavassa suunnittelualue on merkitty keskustatoimintojen alueeksi C. Vistantien ja Kaaritien varteen aluetta on merkitty koskevaksi meluntorjuntatarve. Vistantien varteen kaava-alueen puolelle on merkitty kevyen liikenteen reitti. Vistantie on puolestaan osoitettu historialliseksi tielinjaksi. Muita aluetta koskevia merkintöjä ei ole. kairankulma_oas.docx

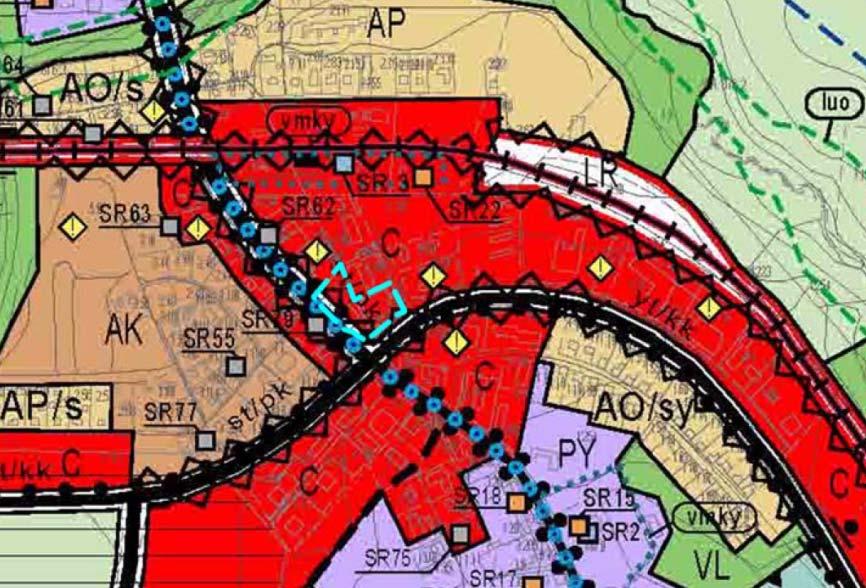

6 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 6 (10) Kuva 3. Ote Vistan osayleiskaavasta. Suunnittelualue on esitetty kartalle sinisellä katkoviivalla. 1.6 Asemakaava Suunnittelualueella on voimassa Ala-Vistan Asematien liikekeskus- ja asuntoalueen asemakaavan muutos vuodelta Alue on Vistantien varrella osoitettu asuin-, liike- ja toimistorakennusten korttelialueeksi AL ja Kaaritien/Asematien varrella liike- ja toimistorakennusten korttelialueeksi K. Rakentamisen tehokkuusluvuksi (e) on osoitettu korttelialueella AL e=0.70 ja korttelialueella K e=0.60 (tehokkuusluku osoittaa kuinka suuren osan tontin pintaalasta saa osoittaa kerrosalaksi). kairankulma_oas.docx

7 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 7 (10) Kuva 4. Ote voimassa olevasta asemakaavasta. Suunnittelualue on rajattu kartalle punaisella viivalla. 1.7 Rakennusjärjestys Paimion kaupungin rakennusjärjestys on kaupunginvaltuuston hyväksymä. 1.8 Pohjakartta Asemakaava laaditaan MRL:n 54 :n mukaiset vaatimukset täyttävälle pohjakartalle. 1.9 Selvitykset Kaavatyössä voidaan hyödyntää Vistan osayleiskaavan taustaselvityksiä. Asemakaavan laadinnan yhteydessä valmistuu laajempaa aluetta koskeva liikenneselvitys, liikenteen toimivuustarkastelu sekä meluselvitys. Asemakaavan suunnittelun tueksi laaditaan idealuonnos/ idealuonnoksia alueen toteuttamisesta vaiheittain. Idealuonnos ja kaavaluonnos havainnollistetaan, jotta suunnitelma voidaan sovittaa osaksi kaupunkikuvaa ja sen vaikutuksia voidaan arvioida. kairankulma_oas.docx

8 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 8 (10) Osallistumis- ja arviointisuunnitelman avulla selvitetään osallisten ja viranomaistahojen näkemykset mahdollisista lisäselvitystarpeista. 3 OSALLISET Osallisia ovat alueen maanomistajat sekä ne, joiden asumiseen, työntekoon tai muihin oloihin kaava saattaa huomattavasti vaikuttaa. Lisäksi osallisia ovat viranomaiset ja yhteisöt, joiden toimialaa suunnittelussa käsitellään. (MRL 62.) Alustavan tarkastelun mukaan Kairankulman asemakaavan muutoksen osallisia ovat: alueen maanomistajat ja asukkaat Paimion kaupungin eri hallintokunnat Varsinais-Suomen ELY-keskus Varsinais-Suomen liitto Varsinais-Suomen maakuntamuseo Varsinais-Suomen aluepelastuslaitos Caruna Oy Osallisten listaa täydennetään tarvittaessa. 4 TIEDOTTAMINEN JA OSALLISTUMINEN Kaavoitustyössä noudatetaan maankäyttö- ja rakennuslain mukaista vuorovaikutteista asemakaavan laatimisprosessia. Maankäyttö- ja rakennuslain 62 :ssä mukaisesti varataan osallisille tilaisuus mielipiteensä esittämiseen kaavaa valmisteltaessa asettamalla valmisteluaineisto nähtäville ja varaamalla tilaisuus esittää mielipide määräajassa kirjallisesti (tai suullisesti taikka erityisessä kaavaa koskevassa tilaisuudessa taikka muulla sopivaksi katsottavalla tavalla). Tässä yhteydessä voivat mielipiteensä esittää myös muut kaupungin jäsenet. Nähtäville asettamisesta ilmoitetaan lehtikuulutuksin (Kunnallislehti) ja kaupungin internet-sivuilla ( sekä ilmoitustaululla Vireillepano ja valmisteluvaihe Asemakaavan vireille tulosta kuulutetaan osallistumis- ja arviointisuunnitelman nähtäville panon yhteydessä paikallislehdessä (Kunnallislehti) ja kaupungin internet-sivuilla ( OAS pidetään nähtävillä kaupungintalolla ja verkkosivuilla koko kaavoitusprosessin ajan. OAS:in sisällön riittävyydestä on mahdollista jättää kaupunkiin kirjallinen mielipide. Kaavan valmisteluvaiheessa kootaan lähtötietoja, tehdään tarvittavia selvityksiä, luonnostellaan vaihtoehtoja ja arvioidaan luonnosten vaikutuksia. Kaavaluonnoksen nähtävillä olosta kuulutetaan paikallislehdessä (Kunnallislehti) ja kaupungin internet-sivuilla ( Kaavaluonnos kairankulma_oas.docx

9 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 9 (10) 1.11 Ehdotusvaihe 1.12 Hyväksymisvaihe ja kaavaselostus pidetään nähtävillä kaupungintalolla ja verkkosivuilla 14 vrk. Luonnoksesta voi sen nähtävillä olon yhteydessä esittää kaupungille mielipiteitä ja kaupunki pyytää lausunnot asianomaisilta viranomaisilta. Kaavaluonnoksen nähtävillä olon yhteydessä järjestetään yleisötilaisuus. Saadut mielipiteet ja lausunnot käsitellään ympäristölautakunnassa. Kaavatyötä koskeva osallistumis- ja arviointisuunnitelma toimitetaan Varsinais-Suomen ELY-keskukseen tiedoksi kaavatyön alussa. Tarvittaessa ennen valmisteluvaiheen nähtävillä oloa järjestetään aloitusvaiheen viranomaisneuvottelu. Luonnoksesta saadun palautteen perusteella laaditaan kaavaehdotus, jonka kaupunginhallitus käsittelee ja päättää nähtäville panosta. Nähtävillä olosta tiedotetaan samoin kuin luonnoksestakin paikallislehdessä sekä kaupungin internet-sivuilla. Kaavaehdotus pidetään nähtävillä 30 päivän ajan lausuntojen antamista ja mahdollisten muistutusten tekemistä varten (MRL 65 ). Osalliset voivat kaavan nähtävillä oloaikana jättää kirjallisen muistutuksen kaavaehdotuksesta. Paimion kaupunki pyytää kaavaehdotuksesta viranomaislausunnot. Kaavaehdotuksesta jätettyihin muistutuksiin laaditaan vastineet ja mikäli ne antavat aihetta, kaavaa tarkistetaan. Jos muutokset ovat merkittäviä, ehdotus asetetaan uudelleen nähtäville. Tarvittaessa järjestetään ehdotusvaiheen viranomaisneuvottelu. Valmiin kaavan hyväksyy Paimion kaupunginvaltuusto. Sen päätökseen tyytymättömällä on mahdollisuus valittaa Turun hallinto-oikeuteen. Jos valituksia ei jätetä, kaava astuu voimaan 30 vuorokauden kuluttua valtuuston päätöksestä ja kaupungin kuulutettua asiasta. 5 VAIKUTUSTEN ARVIOINTI Maankäyttö- ja rakennusasetuksen 1 :n mukaan kaavaa laadittaessa on vaikutuksia selvitettävä siinä laajuudessa, että voidaan arvioida suunnitelman toteuttamisen merkittävät välittömät ja välilliset vaikutukset. Vaikutuksia arvioidaan suhteessa: ihmisten elinoloihin ja elinympäristöön maa- ja kallioperään, veteen, ilmaan ja ilmastoon kasvi- ja eläinlajeihin ja luonnon monimuotoisuuteen alue- ja yhdyskuntarakenteeseen, yhdyskunta- ja energiatalouteen sekä liikenteeseen kaupunkikuvaan, kulttuuriperintöön ja rakennettuun ympäristöön Tässä asemakaavassa arvioidaan erityisesti kaavan vaikutuksia liikenneturvallisuuteen, liikenteen toimivuuteen, meluun, kaupunkikuvaan, kulttuuriperintöön ja rakennettuun ympäristöön. kairankulma_oas.docx

10 Osallistumis- ja arviointisuunnitelma Kairankulman asemakaavan muutos 10 (10) 6 KAAVOITUSTYÖN VAIHEET VAIHE I: VIREILLETULO OAS laadinta ja nähtäville pano elokuu-syyskuu 2016 VAIHE II: KAAVALUONNOS Idealuonnoksien laadinta elo-syyskuu 2016 Kaavaluonnoksen laadinta loka-marraskuu 2016 Kaavaluonnos nähtävillä helmikuu 2016 VAIHE III: KAAVAEHDOTUS Kaavaehdotuksen ja vastineiden laadinta toukokuu 2017 Kaavaehdotus nähtävillä heinä-elokuu 2017 VAIHE IV: HYVÄKSYMISVAIHE Hyväksymisaineiston ja vastineiden laadinta syyskuu 2017 kaupungille hyväksymiskäsittely lokakuu 2017 Aikataulu on tavoitteellinen ja tarvittaessa sitä tarkistetaan suunnittelutyön edetessä. Kaavaselostus laaditaan vaiheittain kaavoitusprosessin kuluessa, jolloin se palvelee kaavan valmistelun aikaista vuorovaikutusta. 7 YHTEYSTIEDOT Kaavoitusta koskeviin tiedusteluihin vastaa: Paimion kaupunki Kaavoitusinsinööri Vistantie 18 Juha Suominen PL 50 (02) PAIMIO juha.suominen@paimio.fi ja/tai asemakaavan laatijana toimiva FCG Suunnittelu ja tekniikka Oy. FCG Suunnittelu ja tekniikka Oy FCG Arkkitehdit Kaupunkikehitysjohtaja, arkkitehti SAFA, YKS-256 Arja Sippola arja.sippola@fcg.fi kairankulma_oas.docx

11 :4 tr :100 6 ar k III : :11 II al k 4: ar k III 3: :103 ar k III al k 4:117 3: : leikkialue 20ap, tontti 3 IV 2000k-m2 201 j 5 at 4 4:117 3:208 3: at/runko ap, tontti 1 (+ 5ap, tontti 2, vaiheessa 1) 1 6 k III 13 kevyt 3: parvekerakenne V-VI k-m Kpa k 3: : ap, tontti 2 leikkialue 4:13 2 IV-V 1400k-m2-1650k-m2 3: : j at/runko IV-V 1400k-m2-1650k-m2 alikulku 3:227 3: pysäköinti / tori 33 3:70 3:218 TULEVA YHTEISKÄYTTÖINEN TORIAUKIO pysäköinti arkipäivinä : pysäköinti / tori lr 1 3:64 18 Kairankulma, havainnekuva II 3: :219 sp Vaiheistaminen: liikerakennuksen (tontti 2) takapihaa käytetään 17 ensimmäisessä vaiheessa tontin al1 pysäköintiin. Kokonaismitoitus II pintapysäköitynä (autopaikat asuminen = 1/100k-m², varastoja yhteiskäyttötilat sallittua rakentaa esitetyn kerrosalan lisäksi) 3:74 Tontti 1 (kulma): 21+5ap -> k-m² Tontti 2 (liikerakennus): 33-5ap -> k-m² Tontti 3: -> 20ap -> 2000k-m² : Kairankulma, Ala-Vista asemakaava ja asemakaavan muutos Liite 2

12 Scale 1: m Keskiäänitasot Yöllä db(a) >= < 40 Paimion kaupunki Kairankulman asemakaavan meluselvitys Matti Manninen FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL Helsinki FINLAND

13 Scale 1: m Keskiäänitasot Päivällä db(a) >= < 40 Paimion kaupunki Kairankulman asemakaavan meluselvitys Matti Manninen FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL Helsinki FINLAND

14 SUUNNITTELU JA TEKNIIKKA PAIMION KAUPUNKI Kairankulman asemakaavan ja asemakaavan muutoksen meluselvitys Raportti FCG SUUNNITTELU JA TEKNIIKKA OY

15 Raportti 1 (9) Matti Manninen Sisällysluettelo 1 Taustaa Ympäristömelun ohjearvot Maastoaineisto Tieliikenne Junaliikenne Mallinnetut tilanteet Melumallinnusmenetelmä Julkisivumelu Melu oleskelualueilla Parvekkeet Johtopäätökset... 8 Liitteet 1. Päivällä keskiäänitasot 2040 ja uudet rakennusmassat 2. Yöllä keskiäänitasot 2040 ja uudet rakennusmassat FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

16 Raportti 1 (8) Kairankulman asemakaavan jaa asemakaavan muutoks sen meluselvityss 1 Taustaa Tässä meluselvityksessä onn tarkasteltu Kairankulman, Ala-Vistan asemakaav an ja asemakaavamuutoksen melutilannetta. Kuvaan 1 on esitetty ehdotus asemakaavaksi. Alueelle tulee sijoittumaan n asuinkerrostaloja. Kuvassaa 2 on esitetty uudet rakennusmassat havainnekuvassa. KUVA 1. Kairankulman asemakaava. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

17 Raportti 2 (8) KUVA 2. Havainnekuva tarkastelualueen uusista massoista. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

18 Raportti 3 (8) Ympäristömelun ohjearvot Meluntorjuntaa ohjaavat Suomessa Valtioneuvoston päätöksen VNp 993/1992 mukaiset melutason ohjearvot. Taulukossa 1 on esitetty kyseiset ohjearvot. Taulukko 1: Yleiset melutasojen ohjearvot. 3 Maastoaineisto 4 Tieliikenne Ulkona (VNp 993/1992) L Aeq, klo 7-22 L Aeq, klo 22-7 Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Loma-asumiseen käytettävät alueet, leirintäalueet, taajamien ulkopuoliset 1) 2) 55 db 50 db 45 db 40 db virkistysalueet ja luonnonsuojelualueet Sisällä Asuin, potilas ja majoitushuoneet 35 db 30 db Opetus ja kokoontumistilat 35 db - Liike ja toimistohuoneet 45 db - 1) Uusilla alueilla on melutason yöohjearvo kuitenkin 45 db. 2) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. 3) Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä. 4) Loma-asumiseen käytettävillä alueilla taajamassa voidaan kuitenkin soveltaa asumiseen käytettävien alueiden ohjearvoja. Alueen käyttötarkoitus muuttuu kaupallisesta toiminnasta asuinkäyttöön, tällöin alue tulkitaan asetuksen tarkoittamaksi uudeksi alueeksi. Alueen ympäristön maastomalli laadittiin käyttäen Maanmittauslaitoksen maastotietokantaa ja korkeusmallia. Malliin lisättiin FCG Arkkitehdeiltä saatu alustava alueen massoittelutarkastelu. Kiinteistöllä sijainneet vanhat rakennukset poistettiin mallista. Paimion keskustan alueelle tehtyjen aiempien selvitysten yhteydessä on laskettu liikennemäärät, joiden pohjalta laadittiin liikenne-ennuste vuodelle Yöliikenteen osuudeksi arvioitiin 10 % KVL:stä. Liikennetiedot on esitetty taulukossa 2. 3) 4) FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

19 Raportti 4 (8) Taulukko 2: Liikennetiedot Tie Osuus Nopeusrajoitus Kevyiden KVL Raskaiden KVL Kaatitie Vistantiestä itään Asematie Apilatie Asematiestä itään Vistantie Kaaritiestä pohjoiseen Vistantie Kaaritiestä etelään Paimiontie Vistantiestä länteen 40 & Junaliikenne Selvitystä varten VR Oy:ltä pyydettiin junaradan liikennetiedot. Mallinnuksessa on käytetty taulukon 3 mukaisia junamääriä. Taulukko 3: Raideliikennetiedot Junatyyppi Päivällä, kpl Yöllä, kpl Pituus, m Nopeus km/h Pendolino IC Suomalainen tavarajuna Mallinnetut tilanteet Melutilanne mallinnettiin vuoden 2040 ennustetilanteeseen. 7 Melumallinnusmenetelmä Melulaskennat tehtiin SoundPLAN 8.0-melulaskentaohjelmalla. Ohjelma käyttää melun leviämisen mallintamiseen digitaalista maastomallia sekä pohjoismaista tie- ja raideliikennemelun laskentamallia. Melulaskennoissa on otettu huomioon 1 heijastus. Kasvillisuuden vaimennusta ei ole huomioitu. Metsä- ja peltomaaston maakerroin G=1 ja vesialueiden G=0. Asuinalueet G=0,5. Laskennoissa melutasot laskettiin pisteisiin, jotka sijaitsevat 5 metrin välein tarkasteltavalle alueelle sijoitetussa ruudukossa. Melukäyrät muodostetaan laskentaruudukkoon laskettujen arvojen avulla interpoloimalla. Melulle laskettiin keskiäänitasot. Laskentapisteiden korkeus oli pohjoismaisen mallin mukaisesti kaksi metriä maan pinnasta. Ohjelmalla laadittiin laskennan tulosten perusteella päiväajan (klo 7-22) ja yöajan (klo 22 7) keskiäänitasovyöhykkeet 5 db välein välille db. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

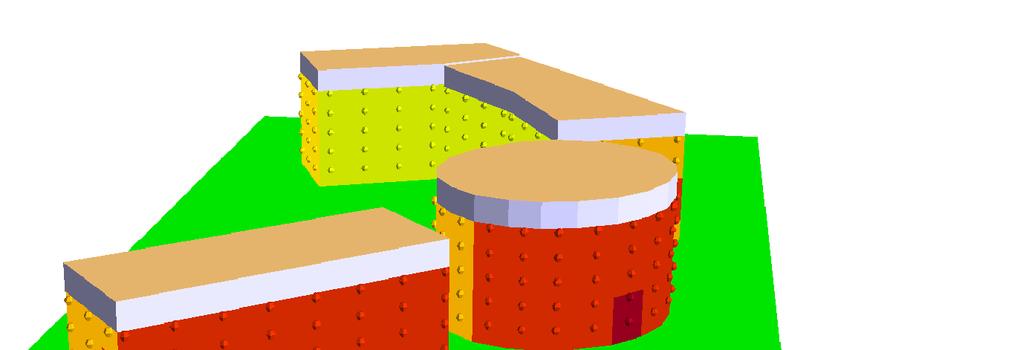

20 Raportti 5 (8) 8 Julkisivumelu Kaari- ja Asematien julkisivuihin kohdistuu enimmillään 65 db keskiäänitaso. Sisäpihan julkisivut ovat merkittävästi hiljaisempia. Kuvissa 3 on esitetty päiväaikaan julkisivuihin kohdistuvat keskiäänitasot Kaari- ja Asematien puolella. Julkisivurakenteiden ääneneristävyys Kaari- ja Asematien suuntaan tulee olla 30 dba, joka on riittävä liikennemeluaa vastaan. KUVA 3. Julkisivut etelään ja itään. Vistantien julkisivuihin kohdistuu enimmillään dbb keskiäänitaso. Sisäpihan julkisivut ovat merkittävästi hiljaisempia. Kuvissa 3 on esitetty päiväaikaan julkisivuihin kohdistuvat keskiäänitasot Vistantien puolella. Julkisivurakenteiden ääneneristävyys Vistantien suuntaan s tulee olla 35 dba, joka on riittävä liikennemelua vastaan. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

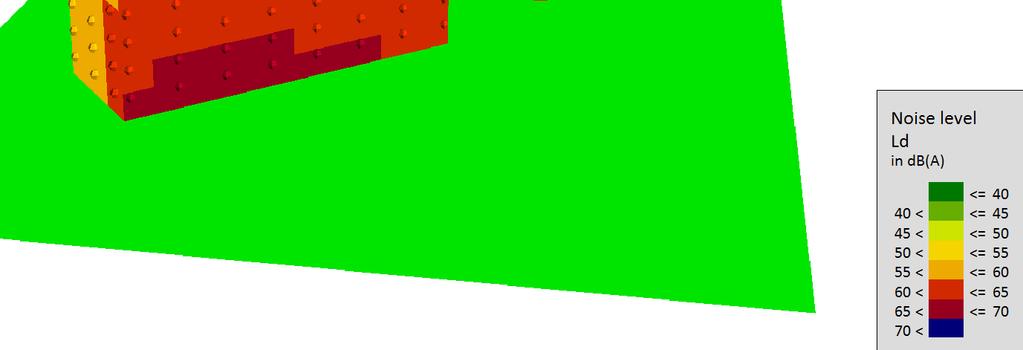

21 Raportti 6 (8) KUVA 4. Julkisivut pohjoiseen ja länteen. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

22 Raportti 7 (8) Melu oleskelualueilla 10 Parvekkeet Liitteessä 1 on esitetty ennustetilanteen päiväajan keskiäänitasot L Aeq klo 7-22 ja liitteessä 2 on yöajan keskiäänitasot L Aeq klo Melukartoissa on esitetty vaalean sinisellä kaavaraja. Uusien rakennusmassojen sisäpihalle, eteläisten rakennusten pohjoispuolelle ja läntisten talojen itäpuolelle, jää alueita joilla oleskelualueiden ohjearvot täyttyvät sekä päivällä että yöllä. Asuinkerrostalojen parvekkeet katsotaan ulko-oleskelualueiksi ja siten niitä koskevat oleskelualueiden melun ohjearvot. Vistantien puoleisilla julkisivuilla äänitaso on enimmillään db kahdessa alimmassa kerroksessa, muualla db. Koska parvekelasituksin saavutettava äänitason alenema on yleensä 5 10 db, ei tälle julkisivulle ainakaan alimpiin kerroksiin tule rakentaa parvekkeita. Kaaritien puolella äänitaso julkisivuilla on db ja mahdolliset parvekkeet on lasitettava ja rakennussuunnitelmissa esitettävä luotettavasti, miten saavutetaan 10 db äänitason alenema. Myös rakennusten päädyissä äänitaso julkisivuilla ylittää ohjearvon ja mahdolliset parvekkeet tulee lasittaa. Sisäpihan puolella julkisivuille kohdistuva äänitaso ei ylitä ohjearvoa ja siten parvekelasitukset eivät ole välttämättömiä. FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki

23 Raportti 8 (8) 11 Johtopäätöksett Uusien rakennusmassojen sisäpihalle, eteläisten rakennusten pohjoispuolelle ja läntistenn talojen itäpuolelle, jää alueita joilla oleskelualueiden ohjearvot täyttyvätt sekä päivällä että yöllä. Asemakaavaan suositellaan merkittäväksi Vistantien puoleisille julkisivuille äänenristävyysvaatimus 35 dba sekä Kaari- ja Asematien puoleisille julkisivuille äänenristävyysvaatimus 30 dba. Parvekkeet voidaan rakentaa lasittamattomina sisäpihan puolelle, mutta päädyissää sekä Kaaritien ja Asematien puoleisissa julkisivuissa parvekkeet on lasitettava. Lisäksi Kaaritien ja Asematien puoleisilla julkisivuilla on rakennussuunnitelmissa osoitettava, miten rakenne täyttää vaaditun äänitason aleneman. Vistantien puoleisille julkisivuille ei tulisi rakentaa parvekkeita lainkaan, sillä etenkin kahdessaa alimmassa kerroksessa ei avattavin parvekelasituksin voi saavuttaa tarvittavaa äänitason alenemaa. Jos rakennettavat rakennusmassat poikkeavat nyt tarkastelluista, tulee julkisivuu sekä oleskelualueiden melutilantee et tarkastella uudelleen. FCG Suunnittelu ja tekniikka Oy Hyväksynyt: Maunoo Aho projektipäällikkö, ins. Laatinut: Matti Manninen ympäristöasiantuntija, DI FCG Suunnittelu ja tekniikka Oy Osmontie 34, PL 950, Helsinki Puh , fax , Y-tunnus Kotipaikka Helsinki
