Mittaustulokset on esitetty liitteen 1 taulukoissa sekä pohjakuvissa liitteissä

Transkriptio

1 TUTKIMUSSELOSTUS Ulla Lignell, Jukka Saari Vantaan kaupunki Maankäytön, rakentamisen ja ympäristön toimiala Tilakeskus, tilahallinta, rakennusten kunnossapito Kielotie 13, Vantaa Kosteuskartoitus ja vesivuotoselvitys Kohde:, 1 Lähtötilanne ja lähtötiedot Kohteessa on havaittu paikoin korkeaan kosteuteen viittaavia arvoja pintakosteusilmaisimella. Tutkimuksen tarkoituksena oli tehdä pintakosteuskartoitus ja kosteusmittaukset 1. kerroksen tiloihin 1058, 1061, 1176 ja 1179 sekä kaikkiin 2. kerroksen tiloihin Tutkimuksen aikana tilattiin lisäksi pintakosteuskartoitus salin 1152 tuolivarastoon (näyttämön alapuolella) ja pyydettiin arvioimaan puutyöluokassa 1167 ilmenneen vesivuodon syytä. 2 Tutkimuksen suoritus Tiloissa tehtiin pintakosteuskartoitus sekä porareikä- ja viiltokosteusmittauksia. Vesivuodon syytä selvitettiin vesikatolla ja iv-konehuoneessa 2054 tehdyin rakenneavauksin. Tutkimukset tekivät Heli Hakamäki ja Ilkka Meriläinen , josta lähetettiin tutkimusselostus Tilaajan kanssa pidetyssä katselmuksessa todettiin, että saadut tulokset eivät olleet riittävän yksiselitteiset. Tutkimusta päätettiin tarkentaa. Lisämittaukset teki Sami Isoniemi Rakenteet Alapohja on tutkittujen tilojen kohdalla tehty ontelolaatoista ja siinä on ryömintätila. Ulkoseinällä on betoniset sokkelipalkit, rakennuksen keskellä on matalaleukapalkit. Ulkoseinät ovat levyrakenteiset, rakenne on sisältä lukien Sasmox-levy, teräsohutlevy, lämmöneristys, tuulensuojakipsilevy, pystyhattuorsi ja tuuletusrako, julkisivukasetti. Välipohjat ovat ontelolaattoja. Kantavana runkona ovat teräspilarit ja -palkit. 4 Tulokset 4.1 Kosteuskartoitus pintailmaisimella Mittaustulokset on esitetty liitteen 1 taulukoissa sekä pohjakuvissa liitteissä (12) memo04.docx Sweco Asiantuntijapalvelut Oy MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

2 Lattian pintakosteuskartoituksessa havaittiin pieniä ja useimmiten nauhamaisia alueita, joissa lukemat olivat muihin kohtiin verrattuna korkeampia. Alueet sijaitsevat lähes poikkeuksetta ulkoseinä- ja pilarilinjoilla. Laajempia alueita, joilla lukemat olivat korkeita, havaittiin ivkonehuoneissa lähes kauttaaltaan ja salin 1152 tuolivarastossa kauttaaltaan. Ulkoseinien pintakosteuskartoituksessa ei missään tilassa havaittu lukemia, jotka olisivat olleet muihin kohtiin verrattuna korkeampia. Tilan 1061 ulkoseinässä havaittiin vuotojälkiä ikkunoiden yläpuolella ja alapuolella (kuva 1), mutta muita kohtia korkeampia lukemia ei myöskään näissä kohdissa havaittu. 4.1 Tarkentavat mittaukset porareikä- ja viiltomittausmenetelmillä Lattiamateriaalina on muovimatto kaikissa mitatuissa tiloissa lukuun ottamatta iv-konehuoneita, joissa lattiamateriaalina on ruiskutettu polymeeripinnoite sekä salin 1152 näyttämön alapuolista tuolivarastoa, jossa on pinnoittamaton betonilattia. Korkeita, yli 85 % suhteellisen kosteuden arvoja havaittiin lattiarakenteissa seuraavissa tiloissa: fysiikka/kemia, suhteellinen kosteus % (porareikämittaus, syvyydet mm) ja % (viiltomittaus, muovimaton alla). Todettiin, että ontelolaatan ontelossa on vettä, tutkimusreikä K opetusvälinevarasto, suhteellinen kosteus % (porareikämittaus, syvyydet mm) opetusvälinevarasto, suhteellinen kosteus 91 % (viiltomittaus,2 muovimaton alla) wc, suhteellinen kosteus 100 % (viiltomittaus, muovimaton alla) opetustila, suhteellinen kosteus 87 % (viiltomittaus, muovimaton alla). Muissa tiloissa suhteellisen kosteuden arvot vaihtelivat välillä %. Tuolivarastoon ei tehty tarkentavia kosteusmittauksia. 4.3 Puutyöluokan 1167 vesivuoto Tilassa olevassa kevytsoraharkkoseinässä (kuva 2) havaittiin vesivuoto marraskuun 2016 lopussa. Kohta on esitetty pohjakuvissa kuvassa 3. Tutkimushetkellä seinäpinnasta oli poistettu vuotoalueelta maalia ja tasoitetta. Kastumisen jälkiä ja ruostetta oli myös katon deltapalkin alapinnassa ja ontelolaatoissa (kuva 4). Seinässä oli toisella puolella, siivouskomerossa 1168, joitakin vähäisiä jälkiä alakaton yläpuolella (kuva 5). Ei ole tietoa, ovatko ne rakentamisen aikaisia vai nyt ilmenneen vuodon aiheuttamia. Varsinaisia vaurioita ei siivouskomeron puolella silmämääräisessä tarkastuksessa havaittu. Vuotokohdan yläpuolella on vesikatolle rakennetun iv-konehuoneen 2054 ulkoseinä (kuva 6). Ulkoseinä on tehty teräsohutlevystä ja mineraalivillasta koostuvista sandwich-paneeleista. Vesikaton pellityksissä iv-konehuoneen seinustalla on paikoin rakoja (kuvat 7, 8 ja 9). Ivkonehuoneen katolla ei ole räystäitä, jotka suojaisivat sandwich-paneeleja (kuva 10). 2 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

3 Vesikaton pellityksiä avattiin. Pellitysten alla olevissa rakenteissa ei havaittu vaurioita. Kermin ylösnosto on riittävän korkea seinän kohdalla. Iv-konehuoneen vesikatolle johtavien ulko-ovien kohdalla kermi on käännetty kynnyksen alle ja se on viety seinärakenteen ylitse (kuva 11). Oven karmi on kiinnitetty kynnyksen kohdalta kermin läpi poratuin ruuvein. Kohdassa, johon kermi loppuu iv-konehuoneen sisäpuolella, on rei itetty metallilista (kuva 11). Kynnyksen päissä kermi ei suojaa rakennetta. Ulko-ovien ympärillä vesikaton puolella olevat kittaukset ovat rakoilleet (kuvat 12 ja 13). Sisäpuolella iv-konehuoneen ulko-ovissa sekä ovien yläpuolella olevassa ulkoseinässä havaittiin valumajälkiä (kuvat 14 ja 15). Ulkoseinän sisäverhouslevy oli poistettu iv-konehuoneen tuulikaapin 2054a kohdalta. Sisäverhouslevyn alla oleva iv-konehuoneen peltikasettiulkoseinä ja teräspilari olivat kylmät, mutta niitä pitkin valuneesta kondenssi- tai muusta vedestä ei havaittu merkkejä. 5 Johtopäätökset 5.1 Kosteuskartoitus Lattiarakenteiden kosteus on pienillä alueilla korkea tiloissa 1058, 1061, 2003, 2035 ja Tilassa 1058 todettiin porareikämittausten yhteydessä, että nauhamaisen kostean alueen aiheuttaa ontelolaatan ontelossa oleva vesi. Tutkittujen 1. kerroksen tilojen ulkoseinien pintakosteuskartoitus ei anna aihetta epäillä, että rakenteissa olisi poikkeavaa kosteutta. Opetusvälinevaraston 1061 ulkoseinän valumajäljet voivat viitata rakenteessa olevaan vuotokohtaan. Liikuntasalin 1152 näyttämön alapuolella on tuolivarasto. Tilan lattiarakenteet ovat pinnoittamatonta betonia, minkä vuoksi pintailmaisimella havaittujen korkeiden kosteuslukemien perusteella voidaan sanoa, että tilan rakenteiden kosteus on korkea. Betoni kestää kosteusrasitusta hyvin, eikä korkea kosteus tilassa aiheuta ongelmia, kun huolehditaan siitä, että pahvilaatikoita, puulevyjä tms. ei varastoida lattialla. Lattiarakenteiden korkea, yli 85 % suhteellinen kosteus ylittää päällystettävyyden ohjeelliset arvot. Alustabetonin liiallinen kosteus voi aiheuttaa liima- ja tasoiteaineiden hajoamisreaktioita ja päästöjä sisäilmaan sekä heikentää liiman tartuntaa alustaan. Pitkään jatkuva kosteus voi myös edistää mikrobikasvun syntymistä lattiapinnoitteen alapinnalle. 5.2 Puutyöluokan 1167 vesivuoto Iv-konehuoneen ulkoseinärakenne ovineen ei ole täysin vesitiivis. Vettä voi päästä rakenteisiin iv-konehuoneen katon ja ulkoseinän liittymästä, sandwich-paneelien saumoista, vesikaton pellitysten raoista, ulko-ovista sekä rakoilleista kittauksista. Vesi voi päästä sisään sateella tai kinostuneen lumen sulaessa rakenteiden pinnoilla. Ulko-ovien ja niiden yläpuolisen seinän valumajäljet sisäpuolella viittaavat siihen, että vettä on päässyt sisälle sekä ulko-ovista että ivkonehuoneen räystäsrakenteista. Ulko-ovien yläpuolella valunut vesi voi olla myös kondenssikosteutta, jos räystäsrakenteessa on kylmäsilta. 3 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

4 Ylhäältä valuva vesi valuu ulko-ovien pieliä pitkin alas kynnykselle, josta sillä on pääsy ulkoovien alapuoliseen rakenteeseen, sillä kermissä on kiinnitysruuvien reikiä, eikä kermi peitä kynnyksen rei itettyä metallilistaa nurkissa. Vesi voi edelleen kulkeutua sandwich-paneelien alla olevaa metallista U-listaa pitkin vaakasuunnassa listan päihin tms. kohtaan, josta se valuu alaspäin alapuolisiin rakenteisiin. 1. kerroksessa havaittu vuotokohta sijaitsee sandwichpaneelin pään kohdalla. Puutyöluokan ja siivouskomeron 1168 välisen seinän kevytsoraharkot läpäisevät hyvin vettä. Kevytsoraharkot eivät ole kapillaarisia, joten vesi jakautuu seinään epätasaisesti valuen harkkojen sisällä alaspäin ja sivusuuntiin. Seinässä voi olla vierekkäin märkiä ja kuivia kohtia. Helsingissä Sweco Asiantuntijapalvelut Oy Heli Hakamäki Asiantuntija, DI Ilkka Meriläinen Projektipäällikkö, RI Sami Isoniemi Rakennesuunnittelija, DI LIITTEET: Liite 1:Mittaustulokset Liite 2: Mittaustulokset pohjakuvisssa 4 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

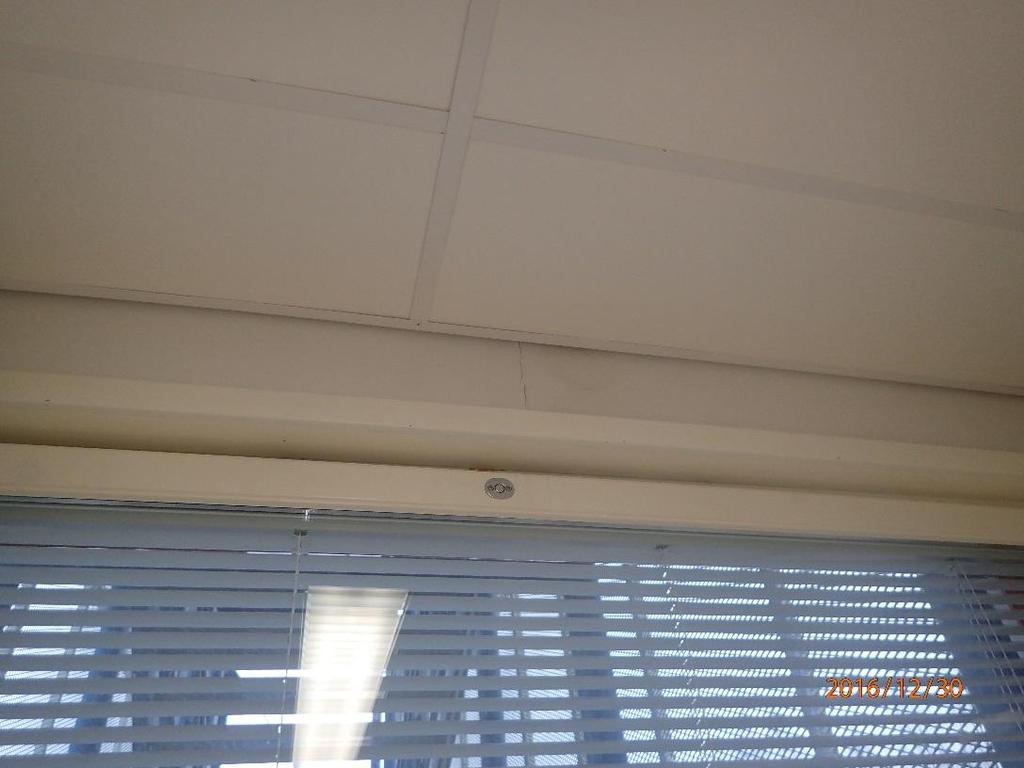

5 Kuva 1. Tila 1061, ulkoseinässä olevia valumäjälkiä. Kuva 2. Puutyöluokka Kevytsoraharkkoseinän yläosassa oleva kohta, jossa vesivuoto huomattiin. 5 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

6 1. krs Kuva 3. Otteet 1. ja 2. kerrosten pohjakuvista. Oletettu vuotokohta merkitty katkoviivalla. 2. krs 6 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

7 Kuva 4. Puutyöluokka Kastumisen jälkiä ja ruostetta oli myös kevytsoraharkkoseinän yläosan deltapalkin alapinnassa ja ontelolaatoissa. Kuva 5. Siivouskomero Jälkiä alakaton yläpuolella kevytsoraharkkoseinän toisella puolella. 7 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

8 Kuva 6. Iv-konehuone 2054 vesikatolta kuvattuna.vesikaton pellitystä avattiin nurkasta ulkoovien vierestä. Kuva 7. Rakoja vesikaton pellityksessä. 8 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

9 Kuva 8. Vesikaton pellitystä iv-konehuonen ulko-ovien vieressä. Kuvassa näkyvä ruuvi on saanut peltien saumat irvistämään (sama kohta alhaalta päin kuvassa 9). Kuva 9. Rakoja vesikaton pellityksessä. Peltien saumat irvistävät kiinnitysruuvien takia. 9 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

10 Kuva 10. Iv-konehuoneen 2054 katossa ei ole räystäitä. Kuva 11. Iv-konehuoneen 2054 ulko-ovien kynnys. Vesikaton kermi on tuotu iv-konehuoneen puolelle kynnyksen alitse. Kermi on kiinnitetty kynnysrakenteeseen läpi poratuin ruuvein. Kermi ei peitä rei itettyä metallilistaa, joten kohtaan valuva vesi pääsee reikien kautta alapuoliseen rakenteeseen. 10 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

11 Kuva 12. Iv-konehuoneen 2054 ulko-ovien kittaukset vesikaton puolella ovat rakoilleet. Kuva 13. Iv-konehuoneen 2054 ulko-ovien kittaukset vesikaton puolella ovat rakoilleet. 11 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

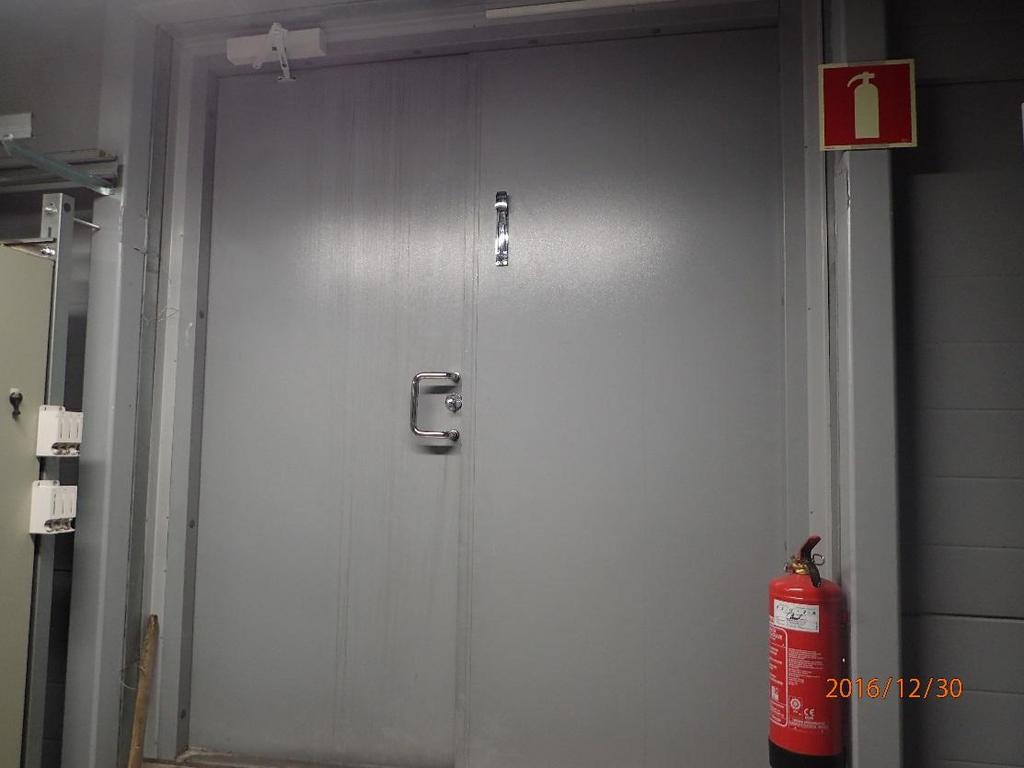

12 Kuva 14. Iv-konehuoneen 2054 ulko-ovissa on sisäpuolella valumajälkiä. Kuva 15. Valumajälkiä on myös iv-konehuoneen 2054 ulko-ovien yläpuolella. 12 (12) memo04.docx TUTKIMUSSELOSTUS MI p:\fihel04\ec\ _vantaan_kaupunki\335_mikkolan_koulu_lyyra_1612,_kosteuskartoitus\03_raportti_ja_liitteet\mikkolan koulu lyyran kosteuskartoitus ja vesivuotoselvitys, docx

13 MITTAUSTULOKSET, Lyyranpolku 2, Vantaa Liite Pintailmaisimen käyttö rakennekosteuksien arvioinnissa Ulkoseinä- ja lattiarakenteita tutkittiin Gann Hydromette UNI 1 -ilmaisinlaitteella ja B 50 - mittapäällä. Ilmaisinlaitteen näytössä esiintyvät lukuarvot Ilmaisimen tulokset perustuvat materiaalien sähköisiin ominaisuuksiin, eivätkä anna todellista tietoa rakenteiden kosteudesta. Pintakosteuskartoituksen tulokset on esitetty pohjakuvissa liitteissä Pintakosteusmittarin lukemat kosteusmittauspisteiden kohdalla on esitetty alla olevissa taulukoissa. Rakenteiden kosteudet, porareikämenetelmä Rakenteisiin, joissa todettiin vertailuarvoon nähden kohonnutta kosteutta kosteudenilmaisimella tai joissa oli muuten epäiltävissä poikkeavaa kosteutta, porattiin rakenteiden suhteellisen ja absoluuttisen kosteuden määrittämiseksi reiät (16 mm). Reiät imuroitiin ja tulpattiin. Suhteellinen ja absoluuttinen kosteus sekä lämpötila mitattiin olosuhteiltaan tasaantuneissa rei issä. Mittalaitteina olivat Vaisalan HM40-näyttölaite ja HMP110-mittapäät. Mittaustulokset on esitetty oheisessa taulukossa. Reiät porattiin ja mittaukset suoritettiin Reikä K13 porattiin ja mitattiin Mittauspisteet on esitetty pohjakuvissa liitteissä Mittauspiste Tila Rakenneosa Reiän syvyys, mm Suhteellinen kosteus, % Absoluuttinen Lämpötila, C Pintakosteusmittarin kosteus, g/m 3 lukema K1 lattia, välipohja ,3 19,0 lattia, välipohja ,3 18,9 83 K lattia, välipohja ,2 18,7 lattia, välipohja ,5 18,8 72 sisäilma ,4 19,4 - K3 lattia, alapohja ,9 18,6 lattia, alapohja ,1 18,5 88 K4 lattia, alapohja ,2 18,9 lattia, alapohja ,3 18,8 87 K lattia, alapohja ,5 18,8 lattia, alapohja ,5 18,5 80 K6 lattia, alapohja ,4 18,3 lattia, alapohja ,5 18,8 76 sisäilma ,8 18,8 - K7 lattia, alapohja ,4 19,9 lattia, alapohja ,4 19,8 82 K lattia, alapohja ,8 20,0 lattia, alapohja ,8 19,9 75 sisäilma ,7 20,0 - K9 lattia, alapohja ,5 19, lattia, alapohja ,3 19,9 87 K10 lattia, alapohja ,0 20,7 69 Sweco Asiantuntijapalvelut Oy

14 MITTAUSTULOKSET, Lyyranpolku 2, Vantaa Liite Mittauspiste Tila Rakenneosa Reiän syvyys, mm Suhteellinen kosteus, % Absoluuttinen Lämpötila, C Pintakosteusmittarin kosteus, g/m 3 lukema lattia, alapohja ,2 20,8 sisäilma ,1 20,2 - K11 K lattia, alapohja ,0 18,1 lattia, alapohja ,5 18,2 lattia, alapohja ,3 16,9 lattia, alapohja ,6 17,0 sisäilma ,9 18,2 - K * lattia, alapohja ,4 27,4 lattia, alapohja ,3 26,4 lattia, alapohja ** 26,6 27,7 lattia, alapohja ,1 25,5 lattia, alapohja Ontelo 100*** 31,6 30,7 Sisäilma Sisäilma 14 3,3 27,3 - *Tilassa mittausaikana säteilylämmittimet, puhaltimet ja alipaineistin **Porareiässä vettä mittauksen aikana ***Onteloon tehdyssä reiässä näkyi vettä ontelotilassa Rakenteiden kosteudet, viiltomittausmenetelmä Rakenteisiin, joissa todettiin vertailuarvoon nähden kohonnutta kosteutta kosteudenilmaisimella tai joissa oli muuten epäiltävissä poikkeavaa kosteutta, viillettiin lattiapäällysteeseen reiät suhteellisen kosteuden määrittämiseksi lattiapäällysteen alta. Suhteellinen ja absoluuttinen kosteus sekä lämpötila mitattiin tasaantuneissa olosuhteissa. Mittalaitteina olivat Vaisalan HMP41-näyttölaitteet ja HMP42-mittapäät. Mittaustulokset on esitetty oheisessa taulukossa. Mittaukset VM 1-11 tehtiin Mittaukset VM tehtiin 21. ja Mittauspisteet on esitetty pohjakuvissa liitteissä Pvm Tila Rakenneosa Suhteellinen kosteus, % Mittauspiste Absoluuttinen kosteus, g/m 3 Lämpötila, C Pintakosteusmittarin lukema VM1 lattia, välipohja 60 10,9 20, sisäilma ,2 20,8 - VM2 lattia, välipohja 63 10,6 19, sisäilma ,1 19,6 - VM3 lattia, välipohja 79 15,0 21,7 79 sisäilma ,1 21,2 - VM4 lattia, alapohja 93 16,5 20, sisäilma ,8 20,2 - VM5 lattia, välipohja 72 11,7 19, sisäilma - 6 1,0 19,4 - VM6 lattia, välipohja 76 12,5 19,1 84 sisäilma ,0 18,6 - VM7 lattia, välipohja 91 16,9 21, sisäilma ,3 20, Sweco Asiantuntijapalvelut Oy

15 MITTAUSTULOKSET, Lyyranpolku 2, Vantaa Liite Pvm Tila Rakenneosa Suhteellinen kosteus, % Mittauspiste Absoluuttinen kosteus, g/m 3 Lämpötila, C Pintakosteusmittarin lukema VM8 lattia, välipohja 72 12,1 19, sisäilma ,1 19,4 - VM9 lattia, välipohja 78 14,4 21,1 85 sisäilma ,2 20,5 - VM10 lattia, välipohja 80 13,1 18, sisäilma - 7 1,1 18,2 - VM11 lattia, alapohja 90 16,2 20, sisäilma ,8 20,2 - VM13 Lattia 78 12,8 19, sisäilma ,6 20,3 - VM14 Lattia 73 13,2 20, sisäilma - - VM15 Lattia 73 11,9 18, sisäilma - - VM16 Lattia 81 13,5 19, sisäilma - 26,8 4,5 19,5 - VM17 Lattia 76 12,8 19, sisäilma - - VM18 Lattia 70 12,2 20, sisäilma ,4 19,0 - VM19 IVKH Lattia 59 10,4 20, sisäilma ,4 19,1 VM21 Lattia 75 12,5 19, sisäilma ,3 20,2 VM22 Lattia 69 10,9 18, sisäilma ,5 19,9 - VM23 Lattia 72 12,5 20, sisäilma ,6 21,1 VM24 Lattia ,7 29, sisäilma ,5 19,6 VM25 Lattia 71 12,7 10, sisäilma ,5 19,6 VM26 Lattia 73 12,0 19, sisäilma ,5 19,0 VM Lattia 67 11,2 19,4 70, sisäilma Käytävä ,5 19,2 VM29 SK Lattia 75 11,7 18, sisäilma ,2 5,1 18,0 VM30 Lattia 67 11,2 19, sisäilma - 26,4 4,5 19,8 VM31 Lattia 68 10,9 18, sisäilma ,5 19,8 VM Lattia 76 12,5 19,3 74 Sweco Asiantuntijapalvelut Oy

16 MITTAUSTULOKSET, Lyyranpolku 2, Vantaa Liite Pvm Tila Rakenneosa Suhteellinen kosteus, % Mittauspiste Absoluuttinen kosteus, g/m 3 Lämpötila, C sisäilma ,9 19,8 Pintakosteusmittarin lukema VM Lattia 72 13,7 21, sisäilma Käytävä ,5 20,8 VM34 Lattia 70 12,4 20, sisäilma ,5 21,3 VM35 Lattia 73 13,1 20, sisäilma ,1 20,2 VM36 Lattia 73 13,3 20, sisäilma ,1 20,2 VM37 Lattia 87 15,5 20, sisäilma ,1 20,2 VM Lattia 66 9,5 16, sisäilma IVKH ,8 16,3 VM Lattia 76 11,3 17, sisäilma IVKH ,8 16,3 VM Ontelo 84 15,0 20,5 130 sisäilma ,56 21,1 Ulkoilman olosuhteet Ulkoilman olosuhteet tutkimusajankohtina ovat olleet seuraavat: Pvm Keskilämpötila, C Keskimääräinen suhteellinen kosteus, % Sweco Asiantuntijapalvelut Oy

17 LATTIAN JA ULKOSEINIEN PINTAKOSTEUSKARTOITUS seinän alaosassa kaapistot, yläosa MERKINTÖJEN SELITYKSET: seinän alaosa 54 64, yläosa seinä LATTIAN PINTAMATERIAALI: Kartoitusta ei tehty kiintokalusteiden alle/taakse. Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 80 Muovimatto ULKOSEINIEN PINTAMATERIAALI: Kipsilastulevy, tiskialtaiden kohdalla kaakeloitu. Pintakosteusmittarin näyttämä seinässä alle 50 Pintakosteusmittarin näyttämä seinässä Pintakosteusmittarin näyttämä seinässä yli kerros 1/2017 HHA LIITE 2.1

18 LATTIAN JA ULKOSEINIEN PINTAKOSTEUSKARTOITUS seinän alaosassa kaapistot, ylempänä 55 65, yksittäisiä kohtia seinä MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 80 seinän alaosassa kaapistot, ylempänä 57 64, yksittäinen kohta 76 LATTIAN PINTAMATERIAALI: Muovimatto ULKOSEINIEN PINTAMATERIAALI: Kipsilastulevy, tiskialtaiden kohdalla kaakeloitu. seinän alaosassa kaapistot, ylempänä Vaihtelee paikoin mm matkalla. Kartoitusta ei tehty kiintokalusteiden alle/taakse. Pintakosteusmittarin näyttämä seinässä alle 50 Pintakosteusmittarin näyttämä seinässä Pintakosteusmittarin näyttämä seinässä yli kerros 1/2017 HHA LIITE 2.2

19 LATTIAN JA SEINIEN PINTAKOSTEUSKARTOITUS seinät Näyttämön alapuolella oleva tila MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 80 Pintakosteusmittarin näyttämä seinässä alle 50 LATTIAN PINTAMATERIAALI: Pinnoittamaton betoni SEINIEN PINTAMATERIAALI: Pinnoittamaton betoni Pintakosteusmittarin näyttämä seinässä Pintakosteusmittarin näyttämä seinässä yli kerros Näyttämön alapuolella oleva tila 1/2017 HHA LIITE 2.3

20 LATTIAN PINTAKOSTEUSKARTOITUS ulkoseinien vierustat ulkoseinien vierustat pilarilinja Kartoitusta ei tehty kiintokalusteiden alle MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa LATTIAN PINTAMATERIAALI: Muovimatto, iv-konehuoneissa ja iv-konehuoneiden tuulikaapeissa maalattu betoni. Pintakosteusmittarin näyttämä lattiassa yli kerros 1/2017 HHA LIITE 2.4

21 LATTIAN PINTAKOSTEUSKARTOITUS pilarilinja pilarilinja ulkoseinän vierusta pilarilinja Kartoitusta ei tehty kiintokalusteiden alle. MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa LATTIAN PINTAMATERIAALI: Muovimatto, iv-konehuoneissa ja iv-konehuoneiden tuulikaapeissa maalattu betoni. Pintakosteusmittarin näyttämä lattiassa yli kerros 1/2017 HHA LIITE 2.5

22 LATTIAN PINTAKOSTEUSKARTOITUS pilarilinja ulkoseinien vierustat URITETTU KUMIMATTO, EI KARTOITETTU. Kartoitusta ei tehty kiintokalusteiden alle. MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa LATTIAN PINTAMATERIAALI: Muovimatto, iv-konehuoneissa ja iv-konehuoneiden tuulikaapeissa maalattu betoni. Pintakosteusmittarin näyttämä lattiassa yli kerros 1/2017 HHA LIITE 2.6

23 LATTIAN PINTAKOSTEUSKARTOITUS pilarilinja , paikoin pilarilinja ulkoseinän vierusta ulkoseinien vierustat laaja alue ulkoseinän vierusta Kartoitusta ei tehty kiintokalusteiden alle. MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 80 URITETTU KUMIMATTO, EI KARTOITETTU. LATTIAN PINTAMATERIAALI: Muovimatto, iv-konehuoneissa ja iv-konehuoneiden tuulikaapeissa maalattu betoni. 2. kerros 1/2017 HHA LIITE 2.7

24 LATTIAN PINTAKOSTEUSKARTOITUS wc-istuimen vieressä ulkoseinän vierusta pilarilinja pilarilinja ulkoseinän vierusta Kartoitusta ei tehty kiintokalusteiden alle MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 80 LATTIAN PINTAMATERIAALI: Muovimatto, iv-konehuoneissa ja iv-konehuoneiden tuulikaapeissa maalattu betoni. 2. kerros 1/2017 HHA LIITE 2.8

25 LATTIAN PINTAKOSTEUSKARTOITUS ulkoseinän vierusta 75 80, paikoin ulkoseinän vierusta ulkoseinän vierusta Kartoitusta ei tehty kiintokalusteiden alle wc-istuimen vieressä MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 80 LATTIAN PINTAMATERIAALI: Muovimatto, iv-konehuoneissa ja iv-konehuoneiden tuulikaapeissa maalattu betoni. 2. kerros 1/2017 HHA LIITE 2.9

26 LATTIAN PINTAKOSTEUSKARTOITUS seinän vierusta pilarilinja seinän vierusta pilarilinja ulkoseinän vierusta , keskellä , keskellä käytävän reuna (pilarilinja) ulkoseinien vierustat 60 65, paikoin 77 Kartoitusta ei tehty kiintokalusteiden alle. MERKINTÖJEN SELITYKSET: Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 80 URITETTU KUMIMATTO, EI KARTOITETTU. LATTIAN PINTAMATERIAALI: Muovimatto, iv-konehuoneissa ja iv-konehuoneiden tuulikaapeissa maalattu betoni. 2. kerros 1/2017 HHA LIITE 2.10

27 LATTIAN PINTAKOSTEUSKARTOITUS ulkoseinän vierusta seinän vierusta (pilarilinja) ulkoseinän vierusta Kartoitusta ei tehty kiintokalusteiden alle MERKINTÖJEN SELITYKSET: ulkoseinä (betoni) Pintakosteusmittarin näyttämä lattiassa alle 60 Pintakosteusmittarin näyttämä lattiassa Pintakosteusmittarin näyttämä lattiassa yli 80 LATTIAN PINTAMATERIAALI: Muovimatto, iv-konehuoneissa ja iv-konehuoneiden tuulikaapeissa maalattu betoni. 2. kerros 1/2017 HHA LIITE 2.11

28 PORAREIKÄ- JA VIILTOKOSTEUSMITTAUKSET VM4 93 % 82 VM11 90 % 89 K9 90 % 20 mm 89 % 43 mm % 50 mm 89 % 100 mm 99 % 150 mm 93% 200 mm 100% ontelo Ontelossa vettä K13 72 % 20 mm K % 40 mm K12 91 % 20 mm K % 40 mm 79 % 20 mm 80 % 40 mm 83 K RH < 70 % K RH % K RH > 90 % PORAREIKÄMITTAUS Suhteellinen kosteus Porareiän syvyys VIILTOMITTAUS Suhteellinen kosteus Mittauspiste 70 % 20 mm K2 82 Mittauspiste VM2 70 % 70 % 40 mm 82 Pintakosteusmittarin lukema Pintakosteusmittarin lukema 1. kerros 2/2017 HHA LIITE 2.12

29 PORAREIKÄ- JA VIILTOKOSTEUSMITTAUKSET % 20 mm K % 40 mm VM14 73 % 80 VM13 78 % 73 % 20 mm K % 40 mm 80 VM16 80 % % 20 mm K % 40 mm 71 % 20 mm K % 40 mm 82 % 20 mm K % 40 mm VM17 76 % % 20 mm K % 40 mm K RH < 70 % K RH % K RH > 90 % VM15 73 % 70 PORAREIKÄMITTAUS Suhteellinen kosteus Porareiän syvyys VIILTOMITTAUS Suhteellinen kosteus Mittauspiste 70 % 20 mm 70 % 40 mm K2 82 Mittauspiste VM2 70 % 82 Pintakosteusmittarin lukema Pintakosteusmittarin lukema 1. kerros 2/2017 HHA LIITE 2.13

30 PORAREIKÄ- JA VIILTOKOSTEUSMITTAUKSET PORAREIKÄMITTAUS Suhteellinen kosteus Porareiän syvyys VM18 77 % 75 Mittauspiste K2 70 % 20 mm 70 % 40 mm 82 Pintakosteusmittarin lukema VIILTOMITTAUS Suhteellinen kosteus Mittauspiste VM2 70 % 82 Pintakosteusmittarin lukema 2. kerros 2/2017 HHA LIITE 2.14

31 PORAREIKÄ- JA VIILTOKOSTEUSMITTAUKSET VM19 59 % 80 VM3 79 % 79 VM1 60 % 67 VM2 63 % 70 VM7 91 % 84 K RH < 70 % K RH % K RH > 90 % VIILTOMITTAUS Suhteellinen kosteus Mittauspiste VM2 70 % 82 Pintakosteusmittarin lukema 2. kerros 2/2017 HHA LIITE 2.15

32 PORAREIKÄ- JA VIILTOKOSTEUSMITTAUKSET K RH < 70 % K RH % K RH > 90 % VIILTOMITTAUS Suhteellinen kosteus Mittauspiste VM2 70 % 82 VM6 76 % 84 VM22 70 % 70 Pintakosteusmittarin lukema VM21 75 % 70 VM8 72 % kerros 2/2017 HHA LIITE 2.16

33 PORAREIKÄ- JA VIILTOKOSTEUSMITTAUKSET VM % 86 VM9 78 % 85 K RH < 70 % K RH % K RH > 90 % VIILTOMITTAUS Suhteellinen kosteus Mittauspiste VM2 70 % 82 VM23 72 % 80 Pintakosteusmittarin lukema 2. kerros 2/2017 HHA LIITE 2.17

34 PORAREIKÄ- JA VIILTOKOSTEUSMITTAUKSET VM31 68 % 84 VM5 72 % 83 VM26 73 % 82 K RH < 70 % VM30 67% 82 K RH % VM29 75 % 82 K RH > 90 % VM27 67 % 72 VIILTOMITTAUS Suhteellinen kosteus Mittauspiste VM2 70 % 82 VM25 70 % 80 VM10 80 % 86 VM32 75% 74 Pintakosteusmittarin lukema 2. kerros 2/2017 HHA LIITE 2.18

35 VM33 72 % 74 PORAREIKÄMITTAUS Suhteellinen kosteus Porareiän syvyys Mittauspiste K2 70 % 20 mm 70 % 40 mm 82 Pintakosteusmittarin lukema VIILTOMITTAUS Suhteellinen kosteus Mittauspiste VM2 70 % 82 Pintakosteusmittarin lukema 2. kerros 2/2017 HHA LIITE 2.19

36 PORAREIKÄ- JA VIILTOKOSTEUSMITTAUKSET VM37 87 % 82 VM36 73 % 82 VM35 73 % 83 VM38 66 % 90 K RH < 70 % 64 % 20 mm K % 40 mm K1 75 % 20 mm 76 % 40 mm 83 VM39 76 % 105 K K RH % RH > 90 % PORAREIKÄMITTAUS Suhteellinen kosteus Porareiän syvyys Mittauspiste 70 % 20 mm 70 % 40 mm K2 82 Pintakosteusmittarin lukema VM34 70 % kerros 2/2017 HHA LIITE 2.20
