1 V / N series 4.8 Järjestelmänvalvojan opas

2 Mirasys Oy. Kaikki oikeudet pidätetään. Mitään osaa tästä asiakirjasta ei saa jäljentää mihinkään tarkoitukseen. TUOTEMERKIT Mirasys, Mirasys DINA, Mirasys N, Mirasys V ja Mirasys NVR Pro ovat Mirasys Oy:n tuotemerkkejä. Microsoft ja Windows ovat Microsoft Corparationin tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloisssa ja/tai muissa maissa. Muut tuote- ja yritysnimet voivat olla omistajiensa rekisteröityjä tuotemerkkejä. TEKIJÄNOIKEUDET Joidenkin tämän ohjelman osien tekijänoikeudet kuuluvat muille tahoille seuraavasti: DirectSkin OCX WindowBlinds: DirectSkin OCX Stardock log4net Copyright The Apache Software Foundation MD5 Copyright (C) , RSA Data Security, Inc. Created All rights reserved. License to copy and use this software is granted provided that it is identified as the "RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing this software or this function. License is also granted to make and use derivative works provided that such works are identified as "derived from the RSA Data Security, Inc. MD5 Message-Digest Algorithm" in all material mentioning or referencing the derived work. RSA Data Security, Inc. makes no representations concerning either the merchantability of this software or the suitability of this software for any particular purpose. It is provided "as is" without express or implied warranty of any kind. These notices must be retained in any copies of any part of this documentation and/or software. Windows Media Format Components This product includes technology owned by Microsoft Corporation and under a license from Microsoft Licensing, GP. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft Corporation and/or Microsoft Licensing, GP as applicable. Xerces This product includes software developed by the Apache Software Foundation ( Copyright 1999 The Apache Software Foundation. All rights reserved.

3 Sisällys SISÄLLYS ENNEN KUIN ALOITAT 1 Ohjeet... 1 Ohjeen sisältö... 1 Oppaassa käytetyt merkinnät... 2 Tekninen tuki... 2 Uutta tässä versiossa... 2 TIETOJA JÄRJESTELMÄSTÄ 3 NVR Pro... 4 JÄRJESTELMÄN ASETUSTEN MÄÄRITTÄMINEN 5 SISÄÄNKIRJAUTUMINEN 6 System Managerin lukitseminen... 7 KÄYTTÖLIITTYMÄ 8 TALLENTIMET 9 Tallentimien lisääminen ja poistaminen... 9 Tallentimien asetusten määrittäminen Yleiset asetukset Laitteistoasetukset Videolaitteiston asetukset Audiolaitteiston asetukset Audioyhteyslaitteiston asetukset Kamera-asetukset Yleiset asetukset Liikkeentunnistus Ajastin (video) Audioasetukset Yleiset asetukset Äänentunnistus Ajastin (audio) Digitaalitulojen ja -lähtöjen asetukset Digitaalitulot Digitaalilähdöt Videolähtöasetukset Audioyhteysasetukset Hälytysasetukset Hälytyslistan avaaminen Uuden hälytyksen lisääminen Hälytyksen muokkaaminen Hälytyksen poistaminen Hälytystoimintojen tyypit ja asetukset Erityispäivät Aineistoasetukset Tallennustilan lisääminen Aineistoasetukset Kuvan, äänen ja tekstidatan automaattinen tuhoaminen Arkistointi Tekstikanava-asetukset PROFIILIT 36 Tietoa profiileista iii

4 Sisällys Profiilien lisäys ja muokkaus Laitteiden ja laiteryhmien lisääminen profiiliin Profiilikohtaisten hälytysasetusten muokkaaminen Karttojen lisääminen profiileihin KÄYTTÄJÄT 43 Uusien käyttäjien lisääminen Käyttäjien seuranta Käyttäjätilin käyttöönotto tai poistaminen käytöstä JÄRJESTELMÄ 45 Sähköpostiasetukset Tallentimen osoitteen vaihtaminen Lokitiedostojen tallennus Asetusten varmuuskopiointi Asetusten palauttaminen SM-diagnostiikka Yleistä Lokitiedostot Tallentimien diagnostiikka Diagnostiikka Lokitiedostot Suorituskyky Tallennustiedot Lisenssit Ohjelmistovahti Ohjelmistovahdin asetukset Ohjelmistovahdin lokit IP-kamera-ajurien asentaminen HAKEMISTO 55 iv

5 Ennen kuin aloitat Mirasys V series ja Mirasys N series ovat hajautettuja Windows-pohjaisia videonhallintajärjestelmiä (DVMS) video- ja audiovalvontaan. Järjestelmiä voidaan käyttää reaaliaikaisen ja tallennetun kuva- ja äänimateriaalin tarkastelemiseen Mirasys V -sarjan DVR-tallentimelta (digitaalinen videotallennin) tai Mirasys N -sarjan NVR-tallentimelta (verkkotallennin) paikallisesti tai verkon yli. Jos ei toisin mainita, tässä oppaassa sana tallennin viittaa sekä DVR- että NVR-tallentimeen. System Manager -ohjelmaa käytetään järjestelmän määrittämiseen, käyttäjäprofiilien ja -tilien lisäämiseen sekä järjestelmän valvontaan. Seuraaviin kohtiin on suositeltavaa tutustua ennen ohjelman käytön aloittamista: Ohjeet sivulla 1 Ohjeen sisältö sivulla 1 Oppaassa käytetyt merkinnät sivulla 2 Tekninen tuki sivulla 2 Ohjeet Seuraavat ohjeet ovat käytettävissä: Asennusohje: Näyttää, kuinka tallentimet ja asiakasohjelmat asennetaan. Näyttää myös, kuinka järjestelmään lisätään laitteita, esimerkiksi IPkameroita, domekameroita ja videomatriiseja. Järjestelmänvalvojan opas: Opastaa, kuinka System Manager -ohjelmaa käytetään järjestelmän asetusten määrittämiseen. Käyttäjän opas: Opastaa, kuinka Workstation-ohjelmaa käytetään videoand audiovalvontaan. PDF-ohjeet ovat DVMS-asennuslevyllä. Voit käyttää Järjestelmänvalvojan opasta ja Käyttäjän opasta myös napsauttamalla kohtaa Ohje System Managerissa tai Workstationissa. Ohjeen sisältö Tämä opas on tarkoitettu niille, jotka määrittävät Mirasys V -sarjan tai N -sarjan kokoonpanoa tai asetuksia. Se neuvoo, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetuksia muutetaan, kuinka käyttäjätilejä ja -profiileja lisätään sekä kuinka järjestelmää valvotaan. Opas sisältää seuraavat osat: Tietoja järjestelmästä sivulla 3 Järjestelmän asetusten määrittäminen sivulla 5 Sisäänkirjautuminen sivulla 6 Käyttöliittymä sivulla 8 Tallentimet sivulla 9 Profiilit sivulla 36 Käyttäjät sivulla 43 Järjestelmä sivulla 45 Mirasys V / N series 4.8 Järjestelmänvalvojan opas 1

6 Oppaassa käytetyt merkinnät Tässä oppaassa käytetään seuraavia merkintöjä: Merkintä Lihavoitu Kursiivi Tasalevyinen fontti Merkitys Korostaa niiden painikkeiden ja komentojen nimet, jotka ovat valittavissa System Manager - käyttöliittymässä ja Windowskäyttöjärjestelmässä. Korostaa ohjeessa mainittujen dokumenttien otsikot. Korostaa kirjoittamasi tekstin. Tekninen tuki Ota yhteys järjestelmän toimittajaan, jos tarvitset teknistä tukea. Uutta tässä versiossa Tässä ohjeessa käsitellyt uudet ominaisuudet: Tuki NVR Pro-lisenssille. Yhden tallentimen järjestelmiä tukeva lisenssi on räätälöity pienyritysten ja vähittäismyynnin tarpeisiin. Lisätietoja NVR Prosta on kohdassa NVR Pro sivulla 4. Järjestelmä tukee IP-kameroiden automaattista tunnistamista. Järjestelmä osaa automaattisesti tunnistaa tiettyjen valmistajien kameramallit ja näiden ominaisuudet. Järjestelmä osaa tunnistaa automaattisesti IQEyen ja Axisin IP-kamerat (Axisin kameroista järjestelmä osaa tunistaa kaikki mallit, joiden nimissä on kolme numeroa). Lisätietoja on kohdassa Videolaitteiston asetukset sivulla 11. Aineiston automaattiseen tuhoamiseen kiintolevytilan täyttymisen yhteydessä liittyvät asetukset ovat muuttuneet. Lisätietoja on kohdassa Kuvan, äänen ja tekstidatan automaattinen tuhoaminen sivulla 33. Video-, ääni- ja tekstiaineistoa voi tallentaa paikallisten kiintolevyjen lisäksi verkkolevylle. Lisätietoja on kohdassa Tallennustilan lisääminen sivulla 31. Mirasys V/N -asiakasohjelmat (Workstation ja System Manager) ovat nyt Windows Vista -yhteensopivia. Huomaa: Mirasys V/N -tallenninohjelmisto ei tue Windows Vistaa. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 2

7 Tietoja järjestelmästä Mirasys V series tai N series -järjestelmässä on seuraavat osat: digitaalivideotallenninta (DVR) tai verkkovideotallenninta (NVR) Master-tallennin (yksi tallentimista) Asiakasohjelmat System Manager Workstation DVR- tai NVR-tallentimet DVR- tai NVR-tallentimet tallentavat videota analogisilta tai IP-kameroilta ja kirjoittavat sen kiintolevyille. Tallenninta käytetään joko paikallisesti tai verkon yli System Manager ja Workstation -ohjelmien avulla. Jos ei toisin mainita, tässä oppaassa sana "tallennin" viittaa sekä DVR- että NVRtallentimeen. Master-tallennin Yhden tallentimista on oltava Master-tallennin. Jos järjestelmässä on ainoastaan yksi tallennin, se on Master-tallennin. Jos tallentimia on useita, Master-tallentimen voi valita vapaasti. Master-tallennin määritetään asiakasohjelmien asennuksen yhteydessä. Master-tallentimella on seuraavat toiminnot: Se tarkistaa kaikkien järjestelmään kirjautumaan pyrkivien ohjelmien ja käyttäjien identiteetin (todennus). Se tallentaa kaikki järjestelmän kokoonpanotiedot. Se tallentaa kaikki käyttäjätiedot. Se valvoo järjestelmää. Se tahdistaa kaikkien tallentimien kellot. Se luo raportteja. Asiakasohjelmat System Manager -ohjelma on järjestelmänvalvojan ohjelma, jota käytetään seuraaviin tehtäviin: Tallentimien asetusten määrittäminen. Käyttäjätilien ja -profiilien lisääminen. Järjestelmänvalvonta. Workstation -ohjelma on loppukäyttäjän ohjelma, jota käytetään muun muassa seuraaviin tehtäviin: Reaaliaikaisen kuvamateriaalin seuraaminen ja tallennetun kuvamateriaalin tarkasteleminen. Video- ja audioleikkeiden siirto ulos järjestelmästä ja tallennus paikalliseen mediaan. Hälytysilmoitusten vastaanottaminen ja käsitteleminen. Lisätietoja järjestelmän teknisistä ja toiminnallisista ominaisuuksista on dokumenteissa Mirasys V/N Technical Specifications ja Mirasys V/N Functional Description. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 3

8 NVR Pro Mirasys V/N series 4.8:ssa esitelty NVR Pro-lisenssityyppi on suunniteltu yhden tallentimen järjestelmien tarpeisiin. Lisenssi on räätälöity vastaamaan vähittäismyynnin ja pienyritysten tarpeisiin. NVR Pro-lisenssi sisältää maksimissaan 20 kameran valvontajärjestelmän tarpeisiin vastaavat perusominaisuudet, kuten reaaliaikaisen ja tallennetun videokuvan toiston, hakutyökalut sekä hälytystyökalut. Lisenssi ei tue karttatyökalua, audiokanavia tai tekstidatakanavia. NVR Pro-lisenssi käyttää samaa käyttöliittymää kuin Mirasys V/N series. Lisenssiin kuulumattomat toiminnot näkyvät käyttöliittymässä vaaleanharmaina. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 4

9 Järjestelmän asetusten määrittäminen Määritä järjestelmän asetukset ja lisää käyttäjätilejä ja -profiileja liitettyäsi kamerat ja muut laitteet tallentimiin. Määritä järjestelmän asetukset suorittamalla seuraavat toimenpiteet: 1 Lisää tallentimia järjestelmään ja säädä niiden asetukset Tallentimet - välilehdellä. Katso Tallentimet sivulla 9. 2 Lisää käyttäjäprofiileja Profiilit-välilehdellä. Katso Profiilit sivulla Lisää käyttäjätilejä Käyttäjät-välilehdellä. Katso Käyttäjät sivulla 43. HUOMAA: Asenna asiakasohjelmat jokaiselle tietokoneelle, josta järjestelmää tullaan käyttämään verkon yli. Käynnistä tiedosto dvms.exe ja valitse asennettavaksi vain asiakasohjelmat. HUOMAA: Konfiguroituasi järjestelmän ota varmuuskopio järjestelmäasetuksista ja tallenninten asetuksista Järjestelmä-välilehden kautta. Varmuuskopioiden avulla voit palauttaa asetukset esimerkiksi kiintolevyn vioittuessa. Lisätietoja on kohdassa Järjestelmä sivulla 45. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 5

10 Sisäänkirjautuminen Tässä osassa kerrotaan, kuinka System Manager -ohjelmaan kirjaudutaan ja kuinka siitä poistutaan. Vain järjestelmänvalvojat tai käyttäjät, joilla on seurantavaltuudet, voivat kirjautua System Manageriin. Oletuskäyttäjänimi ja salasana Käyttäjänimi: Admin Salasana: 0308 Oletuskäyttäjätunnusta ja salasanaa ei kannata käyttää edes suljetussa verkossa. Varmista asennuksen jälkeen, etteivät oletustunnukset ole käytössä. Sisäänkirjautuminen System Manageriin: 1 Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS System Manager kuvaketta. Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta DVMS System Manager. 2 Näyttöön tulee osoitteenvalintaruutu. Napsauta OK valitaksesi korostetun tallentimen tai napsauta Lisätietoja valitaksesi toisen tallentimen osoitteen. Voit myös odottaa 10 sekuntia, jonka jälkeen sisäänkirjautumisruutu tulee automaattisesti näyttöön. Alla on ohjeet toisen tallentimen osoitteen valitsemiseksi. HUOMAA: Osoitteen valintakohta on voitu poistaa joistakin asennuksista. 3 Näyttöön tulee sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 4 Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Manager -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. Uloskirjautuminen käyttäjän vaihtamiseksi: 1 Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu ohjelmasta Mirasys System Manager - painiketta (näytön oikeassa alakulmassa). 2 Valitse valintaikkunasta Uloskirjautuminen kohta Kirjaa ulos nykyinen käyttäjä ja napsauta OK. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 6

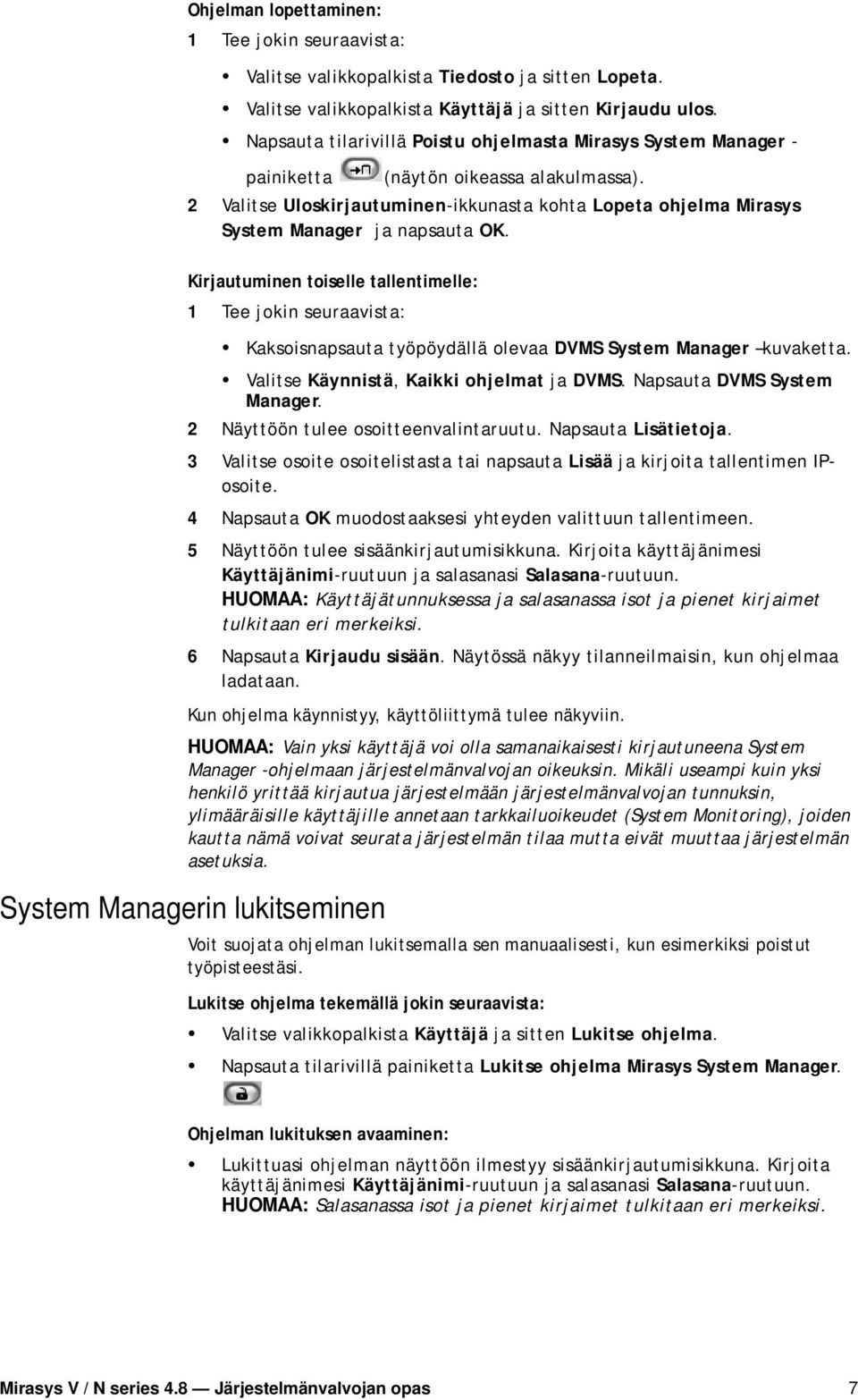

11 Ohjelman lopettaminen: 1 Tee jokin seuraavista: Valitse valikkopalkista Tiedosto ja sitten Lopeta. Valitse valikkopalkista Käyttäjä ja sitten Kirjaudu ulos. Napsauta tilarivillä Poistu ohjelmasta Mirasys System Manager - painiketta (näytön oikeassa alakulmassa). 2 Valitse Uloskirjautuminen-ikkunasta kohta Lopeta ohjelma Mirasys System Manager ja napsauta OK. Kirjautuminen toiselle tallentimelle: 1 Tee jokin seuraavista: Kaksoisnapsauta työpöydällä olevaa DVMS System Manager kuvaketta. Valitse Käynnistä, Kaikki ohjelmat ja DVMS. Napsauta DVMS System Manager. 2 Näyttöön tulee osoitteenvalintaruutu. Napsauta Lisätietoja. 3 Valitse osoite osoitelistasta tai napsauta Lisää ja kirjoita tallentimen IPosoite. 4 Napsauta OK muodostaaksesi yhteyden valittuun tallentimeen. 5 Näyttöön tulee sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Käyttäjätunnuksessa ja salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. 6 Napsauta Kirjaudu sisään. Näytössä näkyy tilanneilmaisin, kun ohjelmaa ladataan. Kun ohjelma käynnistyy, käyttöliittymä tulee näkyviin. HUOMAA: Vain yksi käyttäjä voi olla samanaikaisesti kirjautuneena System Manager -ohjelmaan järjestelmänvalvojan oikeuksin. Mikäli useampi kuin yksi henkilö yrittää kirjautua järjestelmään järjestelmänvalvojan tunnuksin, ylimääräisille käyttäjille annetaan tarkkailuoikeudet (System Monitoring), joiden kautta nämä voivat seurata järjestelmän tilaa mutta eivät muuttaa järjestelmän asetuksia. System Managerin lukitseminen Voit suojata ohjelman lukitsemalla sen manuaalisesti, kun esimerkiksi poistut työpisteestäsi. Lukitse ohjelma tekemällä jokin seuraavista: Valitse valikkopalkista Käyttäjä ja sitten Lukitse ohjelma. Napsauta tilarivillä painiketta Lukitse ohjelma Mirasys System Manager. Ohjelman lukituksen avaaminen: Lukittuasi ohjelman näyttöön ilmestyy sisäänkirjautumisikkuna. Kirjoita käyttäjänimesi Käyttäjänimi-ruutuun ja salasanasi Salasana-ruutuun. HUOMAA: Salasanassa isot ja pienet kirjaimet tulkitaan eri merkeiksi. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 7

12 Käyttöliittymä A B B E E C C System Managerin käyttöliittymässä on seuraavat osat: A. Otsikkorivi. Sisältää Pienennä, Suurenna ja Sulje-painikkeet. B. Valikkorivi. Napsauta Käyttäjä ja sitten Lukitse ohjelma lukitaksesi ohjelman tai napsauta Kirjaudu ulos kirjautuaksesi ulos ohjelmasta. Napsauta Ohje ja sitten Tietoja saadaksesi esille ohjelman version. Napsauta Ohje ja sitten Ohjeet käyttääksesi online-ohjetta. C. Työalue. Asetusvalintaikkunat näkyvät tällä alueella. D. Tilarivi. Näyttää päivämäärän ja ajan. Sisältää myös painikkeet online-oppaan esiintuomiseksi, ohjelman lukitsemiseksi ja ohjelmasta uloskirjautumiseksi. E. Navigointiruutu. Sisältää seuraavat välilehdet: Järjestelmä, Tallentimet, Profiilit ja Käyttäjät. Voit suorittaa seuraavat toiminnot välilehdillä: Varmuuskopioi asetuksia ja asenna uusia kamera-ajureita Järjestelmävälilehdellä. Välilehti sisältää myös diagnostiikkatyökaluja, varmuuskopiointityökaluja ja lisenssitietoja. Lisää tallentimia järjestelmään ja säädä niiden asetukset Tallentimet - välilehdellä. Lisää ja muokkaa käyttäjäprofiileja Profiilit-välilehdellä. Lisää ja muokkaa käyttäjätilejä Käyttäjät-välilehdellä. D D Mirasys V / N series 4.8 Järjestelmänvalvojan opas 8

13 Tallentimet Seuraavissa kohdissa kerrotaan, kuinka järjestelmään lisätään tallentimia ja kuinka niiden asetukset määritetään: Tallentimien lisääminen ja poistaminen sivulla 9 Tallentimien asetusten määrittäminen sivulla 10 Yleiset asetukset sivulla 11 Laitteistoasetukset sivulla 11 Kamera-asetukset sivulla 12 Audioasetukset sivulla 18 Digitaalitulojen ja -lähtöjen asetukset sivulla 21 Videolähtöasetukset sivulla 21 Audioyhteysasetukset sivulla 22 Hälytysasetukset sivulla 23 Aineistoasetukset sivulla 31 Tekstikanava-asetukset sivulla 34 Tallentimien lisääminen ja poistaminen DVMS-järjestelmään voidaan kytkeä tallenninta. Yksikään tallennin ei saisi kuulua kuin yhteen järjestelmään. Voit määrittää salasanan jokaiselle tallentimelle. DVMS-järjestelmä tulee vaatimaan salasanaa mikäli tallenninta yritetään kytkeä toiseen DVMSjärjestelmään. Tallentimen lisääminen järjestelmään: 1 Napsauta Tallentimet-välilehteä. 2 Napsauta Lisää tallennin -painiketta navigointiruudun vasemmassa alakulmassa. Näyttöön ilmestyy Yleisasetukset-ikkuna. 3 Toimi seuraavasti: Kirjoita tallentimelle kuvaava nimi. Kirjoita tallentimen kuvaus. Kuvaus näkyy ainoastaan tällä välilehdellä. Kirjoita tallentimen IP-osoite tai DNS-nimi. Käytettävä portti on aina Määrittääksesi tallentimelle salasanan tai muuttaaksesi olemassa olevaa salasanaa, napsauta Vaihda salasana ja kirjoita salasana Uusi salasana ja Vahvista uusi salasana. Mikäli tallentimelle on jo määritetty salasana, salasanaa kysytään ennen uuden salasanan määrittämistä. Jos tallenninta käytetään integroidun järjestelmän osana tai Mirasys Remote Monitoring Center -järjestelmän kanssa, valitse Salli SDK- ja RMC-videopalvelut. Jos tallennin vastaanottaa hälytyksiä integroidusta järjestelmästä, valitse Salli SDK-hälytysten hallinta. 4 Napsauta OK. Tallennin ja siihen liitetyt laitteet (esimerkiksi kamerat ja audiokanavat) lisätään luetteloon. HUOMAA: Mikäli tallennin on salasanasuojattu, järjestelmä pyytää salasanaa. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 9

14 Tallentimen poistaminen järjestelmästä: 1 Valitse tallennin, jonka haluat poistaa. 2 Napsauta Poista tallennin -painiketta. 3 Vahvista napsauttamalla OK. Yhteyden tila: Kunkin tallentimen yhteyden tila ilmenee tallentimen nimen vieressä olevasta ympyrästä: Vihreä. Yhteys on kunnossa. Keltainen. Järjestelmä muodostaa yhteyttä tallentimeen. Punainen. Ei yhteyttä. Jos yhteys tallentimeen katoaa, System Manager -ohjelma yrittää automaattisesti palauttaa yhteyden tallentimeen. Tallentimien asetusten määrittäminen Tallentimet-välilehdellä voit määrittää kunkin tallentimen seuraavat asetukset: Kuvake Nimi Kuvaus Yleiset Laitteisto Kamerat Audio Muuta tallentimen nimi ja kuvaus. Täältä löydät myös tallentimen IP-osoitteen. Katso Yleiset asetukset sivulla 11. Lisää IP-kameroita ja valitse kamera- ja audioajureita. Katso Laitteistoasetukset sivulla 11. Muuta kameroiden parametreja, tallennusaikatauluja ja liikkeentunnistuksen asetuksia. Katso Kamera-asetukset sivulla 12. Muuta äänentunnistuksen asetuksia ja tallennusaikatauluja. Katso Audioasetukset sivulla 18. Digitaalitulot ja -lähdöt Määritä digitaalitulojen ja -lähtöjen asetukset. Katso Digitaalitulojen ja - lähtöjen asetukset sivulla 21. Videolähdöt Audioyhteys Hälytykset Aineisto Tekstikanavat Määritä videolähtöasetukset. Katso Videolähtöasetukset sivulla 21. Ota käyttöön porttipuhelin. Katso Audioyhteysasetukset sivulla 22. Määritä hälytystilanteet ja -toiminnot. Katso Hälytysasetukset sivulla 23. Lisää tallentimeen kiintolevy ja määritä video-, audio- ja hälytystiedostojen säilytysajat. Katso Aineistoasetukset sivulla 31. Aseta tekstidatakanavien nimet täällä. Katso Tekstikanava-asetukset sivulla 34 Mirasys V / N series 4.8 Järjestelmänvalvojan opas 10

15 Yleiset asetukset Laitteistoasetukset Siirry määrittämään asetuksia tekemällä jokin seuraavista: Valitse asetukset, jotka haluat määrittää (esimerkiksi Kamerat) ja napsauta sitten Muokkaa-painiketta navigointiruudun oikeassa alakulmassa. Kaksoisnapsauta asetuksia, jotka haluat määrittää. Vedä asetukset Tallentimet-välilehdeltä työalueelle. Yleisasetuksissa voit muuttaa tallentimen nimeä ja kuvausta. Voit myös määrittää tai muuttaa salasanan, jota käytetään tallentimen yleisten asetusten suojaamiseen. Mikäli määrität salasanan, DVMS-järjestelmä kysyy salasanaa mikäli tallenninta yritetään liittää toiseen DVMS-järjestelmään. HUOMAA: Tallentimen IP-osoitetta tai DNS-verkkotunnusta ei voi muuttaa yleisissä asetuksissa. Lisätietoja tallentimen IP-osoitteen tai DNS-verkkotunnuksen muuttamisesta on kohdassa Tallentimen osoitteen vaihtaminen sivulla 46. Seuraavissa kohdissa kerrotaan laitteistoasetuksista: Videolaitteiston asetukset sivulla 11 Audiolaitteiston asetukset sivulla 12 Audioyhteyslaitteiston asetukset sivulla 12 Videolaitteiston asetukset IP-kameroiden asetukset voi määrittää Laitteisto-asetusten Video-välilehdellä. IP-kamerat voidaan määrittää automaattisesti tai manuaalisesti. Tällä hetkellä järjestelmä tukee automaattista asetusten määrittämistä kaikille IQEyen IPkameroille ja kaikille Axisin IP-kameroille, joiden nimessä on kolme numeroa. Automaattista asetusten määrittämistä tulisi suosia aina kun mahdollista, sillä sen kautta järjestelmä saa enemmän lisätietoa laitteista (kuten tarkat tuetut resoluutiot) manuaaliseen asetusten määrittämiseen verrattuna. IP-kameran asetusten määrittäminen: 1 Määritä kameran omiin asetuksiin IP-osoite tai DNS-verkkotunnus, käyttäjänimi ja salasana. Katso lisätietoja kameran käyttöohjeesta. 2 Napsauta Video-välilehdellä Lisää kamera. Näyttöön tulee IP-kameran konfigurointi -valintaikkuna. 3 Valitse pudotusvalikosta haluttu kameramalli tai, mikäli lisättävä malli tukee automaattista asetusten määrittämistä, valitse Automaattinen kamerahaku. 4 Kirjoita kameran tai videopalvelimen IP-osoite tai DNS-verkkotunnus. 5 Kirjoita portin numero, tavallisesti Kirjoita kameralle määrittämäsi käyttäjänimi ja salasana. 7 Napsauta OK. 8 Asetukset-sarakkeessa näkyy linkki kameran omiin asetuksiin. Linkkiä napsauttamalla pääset muuttamaan asetuksia. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 11

16 Kamera-asetukset IP-kameran asetusten muuttaminen: 1 Napsauta Video-välilehdellä Muokkaa kameraa. Näyttöön tulee IP-kameran konfigurointi -valintaikkuna. 2 Muokkaa kameran tietoja. 3 Napsauta OK. IP-kameran poistaminen: 1 Napsauta Video-välilehdellä Poista kamera. HUOMAA: Et voi poistaa IP-kameraa kameraa kameralistan keskeltä; voit poistaa vain listan viimeisen kameran. 2 Vahvista poistaminen napsauttamalla OK. 3 Kameralistan viimeinen kamera poistetaan tallentimelta. Audiolaitteiston asetukset Audiokanavien asetusten määrittäminen: 1 Napsauta Audio-välilehdellä Lisää. 2 Valitse kaappausajuri luettelosta. 3 Valitse jokin seuraavista vaihtoehdoista: Mono. Valitse, jos käytät kahta monofonista kanavaa. Stereo. Valitse, jos yhdistät kaksi monofonista kanavaa yhdeksi stereofoniseksi kanavaksi. 4 Napsauta OK. Audioyhteyslaitteiston asetukset Aseta Audioyhteys-välilehdellä tallentimen käyttämät kaappaus- ja toistolaitteet. Etätietokoneilla järjestelmä käyttää Windowsin oletuslaitteita. Audioyhteyskanavien asetusten määrittäminen: Valitse Audioyhteys-välilehdellä kaappausajuri audiosyöttölaitteelle ja sitten äänen toistamiseen käytettävä toistolaite. Katso myös Audioyhteysasetukset sivulla 22. Seuraavissa kohdissa kerrotaan, kuinka kameroiden asetukset määritetään: Yleiset asetukset sivulla 12 Liikkeentunnistus sivulla 15 Ajastin (video) sivulla 17 Yleiset asetukset Yleiset asetukset -sivun yläosa sisältää kamera-asetuksien yhteenvedon. Voit muuttaa asetuksia ikkunan alaosassa: Käytössä. Näyttää, onko kamera käytössä (vihreä valintamerkki) tai poissa käytöstä (punainen rasti). Nimi. Kameran nimi. Oletuksena kamerat nimetään Camera 1, Camera 2 ja niin edelleen. Oletusnimen voi muuttaa. Laatu. Kuvantallennuksen laatu (0 100 %). Mirasys V / N series 4.8 Järjestelmänvalvojan opas 12

17 Resoluutio Resoluutio, jolla kuvat tallennetaan. Analogisille kameroille vaihtoehdot ovat Normaali, Korkea ja Maksimi. Käsin konfiguroiduille IPkameroille (lisätietoja kamera-asetusten määrittelemisestä on kohdassa Videolaitteiston asetukset sivulla 11) näytetään kolme vaihtoehtoa, joista suurin on kameran tukema maksimiresoluutio. Automaattisen kamerahaun kautta määritellyillä kameroilla vaihtoehtoina ovat kaikki kameran tukemat resoluutiot. Kuvatahti. Tallennuksen kuvatahti kuvina sekunnissa (ips). Kamera-ajuri. Näyttää domekameroiden domekamera-ajurin. Kaappauskortin ajuri Kaappauskortin ajurin nimi. Valitse ajuri Laitteistoasetuksista. Katso Laitteistoasetukset sivulla 11. Kuormitus. Yhteen kaapparikorttiin (tai IP-kamerapalvelimeen) valituilla tallennusnopeuksilla kohdistuva kuormitus. Jos kuormitus ylittää 100 %, ohjelma ei salli asetusten tallentamista. Kameraparametrien muuttaminen: Napsauta kameraa, jonka asetuksia haluat muuttaa, ja määritä sitten parametrit näytön alaosassa. HUOMAA: Voit valita useita kameroita ja muuttaa niiden asetuksia samanaikaisesti. Useamman kuin yhden kameran valitseminen: Valitse vierekkäisiä kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauta sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla sitten kameraa, jonka haluat lisätä tai poistaa. Voit muuttaa seuraavia parametreja: Nimi. Kameran nimi. Oletuksena kamerat nimetään Camera 1, Camera 2 ja niin edelleen. Voit muuttaa nimen kuvaamaan paremmin kameran sijaintipaikkaa. Profiilin nimi näkyy käyttäjille Workstation-ohjelmassa. Käytössä. Poista rasti tästä ruudusta, mikäli kameratuloon ei ole liitetty kameraa tai haluat poistaa kameran käytöstä. Kuvan laatu Määritä arvo välille %. Korkeammalla arvolla kuvan laatu paranee, mutta kuvatiedoston koko kasvaa. Jos haluat pienentää kuvatiedoston kokoa, valitse matalampi arvo. Matalamman arvon valitseminen heikentää kuitenkin kuvan laatua. 50 % on yleensä riittävä arvo. Langattomilla ja matalakaistaisilla yhteyksillä valitse arvoksi 0 %. Resoluutio Analogisille kameroille vaihtoehdot ovat Normaali, Korkea ja Maksimi. Käsin konfiguroiduille IP-kameroille (lisätietoja kamera-asetusten määrittelemisestä on kohdassa Videolaitteiston asetukset sivulla 11) näytetään kolme vaihtoehtoa, joista suurin on kameran tukema maksimiresoluutio. Analogisille ja käsin konfiguroiduille IP-kameroille suurin näytettävä resoluutio on kameran tukema maksimiresoluutio. Toisiksi suurin resoluutio on tavallisesti yksi neljännes maksimiresoluutiosta, ja alin resoluutio on yksi kuudestoistaosa maksimiresoluutiosta. Automaattisen kamerahaun kautta määritellyillä kameroilla vaihtoehtoina ovat kaikki kameran tukemat resoluutiot. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 13

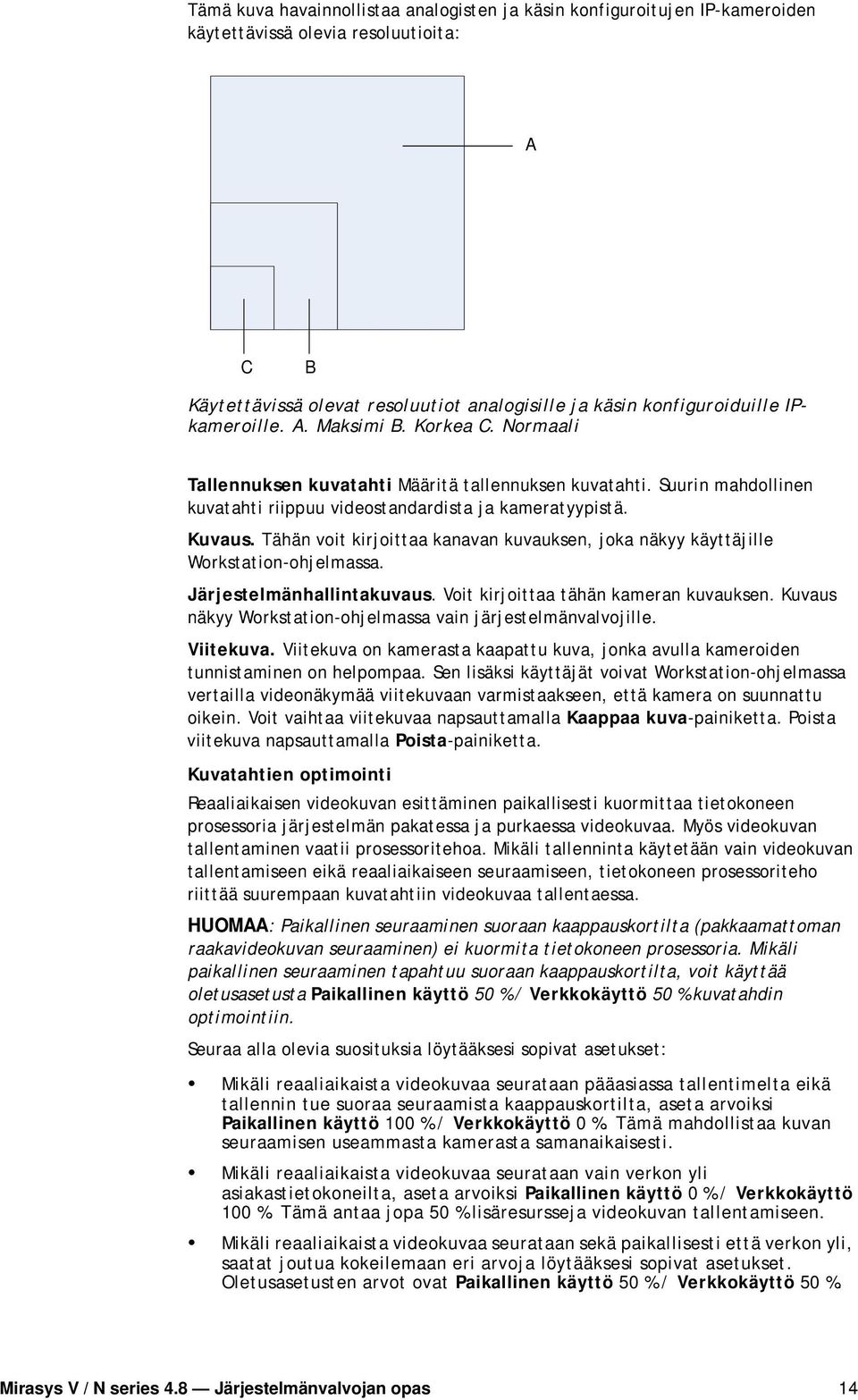

18 Tämä kuva havainnollistaa analogisten ja käsin konfiguroitujen IP-kameroiden käytettävissä olevia resoluutioita: A C B Käytettävissä olevat resoluutiot analogisille ja käsin konfiguroiduille IPkameroille. A. Maksimi B. Korkea C. Normaali Tallennuksen kuvatahti Määritä tallennuksen kuvatahti. Suurin mahdollinen kuvatahti riippuu videostandardista ja kameratyypistä. Kuvaus. Tähän voit kirjoittaa kanavan kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Järjestelmänhallintakuvaus. Voit kirjoittaa tähän kameran kuvauksen. Kuvaus näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. Viitekuva. Viitekuva on kamerasta kaapattu kuva, jonka avulla kameroiden tunnistaminen on helpompaa. Sen lisäksi käyttäjät voivat Workstation-ohjelmassa vertailla videonäkymää viitekuvaan varmistaakseen, että kamera on suunnattu oikein. Voit vaihtaa viitekuvaa napsauttamalla Kaappaa kuva-painiketta. Poista viitekuva napsauttamalla Poista-painiketta. Kuvatahtien optimointi Reaaliaikaisen videokuvan esittäminen paikallisesti kuormittaa tietokoneen prosessoria järjestelmän pakatessa ja purkaessa videokuvaa. Myös videokuvan tallentaminen vaatii prosessoritehoa. Mikäli tallenninta käytetään vain videokuvan tallentamiseen eikä reaaliaikaiseen seuraamiseen, tietokoneen prosessoriteho riittää suurempaan kuvatahtiin videokuvaa tallentaessa. HUOMAA: Paikallinen seuraaminen suoraan kaappauskortilta (pakkaamattoman raakavideokuvan seuraaminen) ei kuormita tietokoneen prosessoria. Mikäli paikallinen seuraaminen tapahtuu suoraan kaappauskortilta, voit käyttää oletusasetusta Paikallinen käyttö 50 % / Verkkokäyttö 50 % kuvatahdin optimointiin. Seuraa alla olevia suosituksia löytääksesi sopivat asetukset: Mikäli reaaliaikaista videokuvaa seurataan pääasiassa tallentimelta eikä tallennin tue suoraa seuraamista kaappauskortilta, aseta arvoiksi Paikallinen käyttö 100 % / Verkkokäyttö 0 %. Tämä mahdollistaa kuvan seuraamisen useammasta kamerasta samanaikaisesti. Mikäli reaaliaikaista videokuvaa seurataan vain verkon yli asiakastietokoneilta, aseta arvoiksi Paikallinen käyttö 0 % / Verkkokäyttö 100 %. Tämä antaa jopa 50 % lisäresursseja videokuvan tallentamiseen. Mikäli reaaliaikaista videokuvaa seurataan sekä paikallisesti että verkon yli, saatat joutua kokeilemaan eri arvoja löytääksesi sopivat asetukset. Oletusasetusten arvot ovat Paikallinen käyttö 50 % / Verkkokäyttö 50 %. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 14

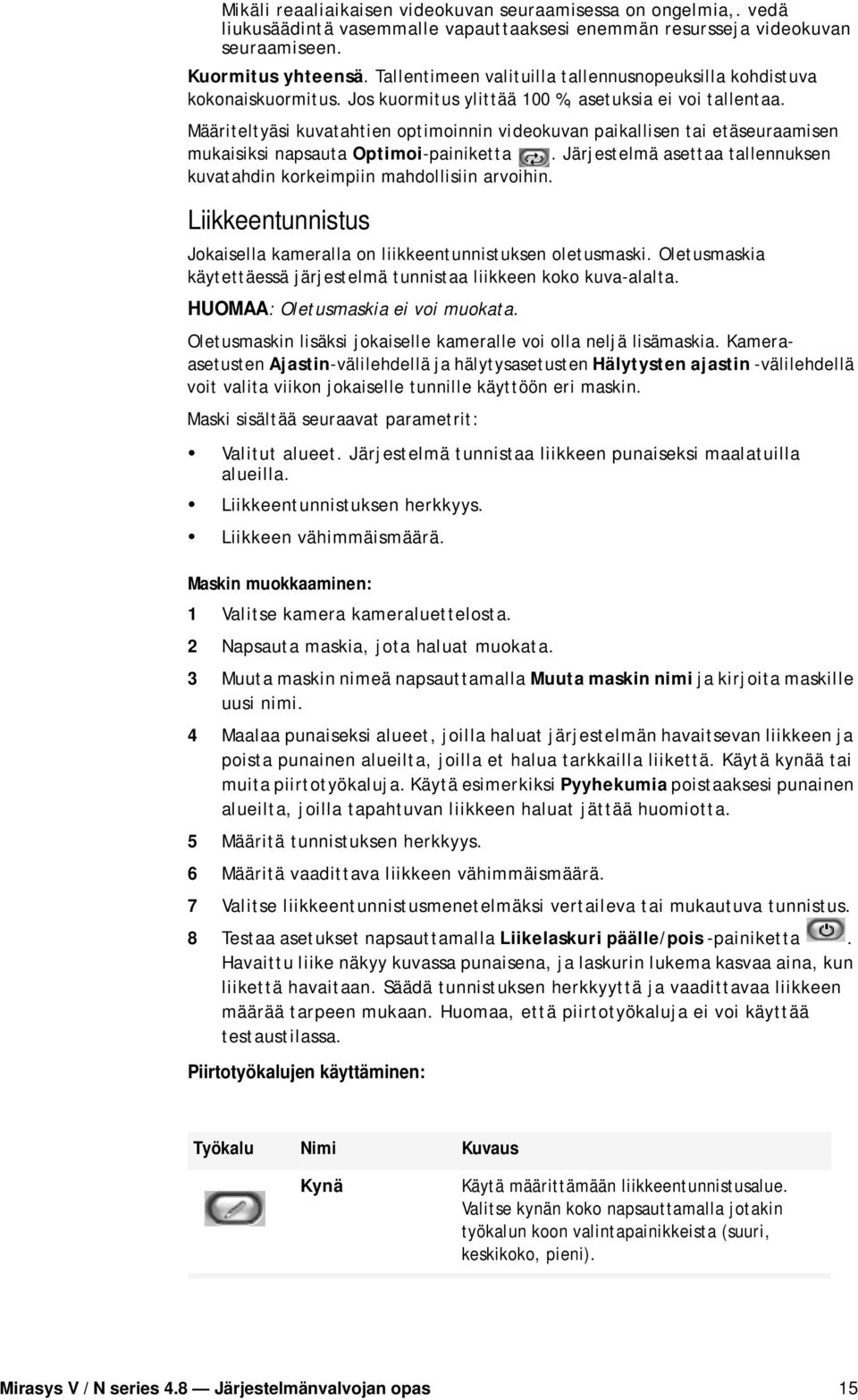

19 Mikäli reaaliaikaisen videokuvan seuraamisessa on ongelmia,. vedä liukusäädintä vasemmalle vapauttaaksesi enemmän resursseja videokuvan seuraamiseen. Kuormitus yhteensä. Tallentimeen valituilla tallennusnopeuksilla kohdistuva kokonaiskuormitus. Jos kuormitus ylittää 100 %, asetuksia ei voi tallentaa. Määriteltyäsi kuvatahtien optimoinnin videokuvan paikallisen tai etäseuraamisen mukaisiksi napsauta Optimoi-painiketta. Järjestelmä asettaa tallennuksen kuvatahdin korkeimpiin mahdollisiin arvoihin. Liikkeentunnistus Jokaisella kameralla on liikkeentunnistuksen oletusmaski. Oletusmaskia käytettäessä järjestelmä tunnistaa liikkeen koko kuva-alalta. HUOMAA: Oletusmaskia ei voi muokata. Oletusmaskin lisäksi jokaiselle kameralle voi olla neljä lisämaskia. Kameraasetusten Ajastin-välilehdellä ja hälytysasetusten Hälytysten ajastin -välilehdellä voit valita viikon jokaiselle tunnille käyttöön eri maskin. Maski sisältää seuraavat parametrit: Valitut alueet. Järjestelmä tunnistaa liikkeen punaiseksi maalatuilla alueilla. Liikkeentunnistuksen herkkyys. Liikkeen vähimmäismäärä. Maskin muokkaaminen: 1 Valitse kamera kameraluettelosta. 2 Napsauta maskia, jota haluat muokata. 3 Muuta maskin nimeä napsauttamalla Muuta maskin nimi ja kirjoita maskille uusi nimi. 4 Maalaa punaiseksi alueet, joilla haluat järjestelmän havaitsevan liikkeen ja poista punainen alueilta, joilla et halua tarkkailla liikettä. Käytä kynää tai muita piirtotyökaluja. Käytä esimerkiksi Pyyhekumia poistaaksesi punainen alueilta, joilla tapahtuvan liikkeen haluat jättää huomiotta. 5 Määritä tunnistuksen herkkyys. 6 Määritä vaadittava liikkeen vähimmäismäärä. 7 Valitse liikkeentunnistusmenetelmäksi vertaileva tai mukautuva tunnistus. 8 Testaa asetukset napsauttamalla Liikelaskuri päälle/pois -painiketta. Havaittu liike näkyy kuvassa punaisena, ja laskurin lukema kasvaa aina, kun liikettä havaitaan. Säädä tunnistuksen herkkyyttä ja vaadittavaa liikkeen määrää tarpeen mukaan. Huomaa, että piirtotyökaluja ei voi käyttää testaustilassa. Piirtotyökalujen käyttäminen: Työkalu Nimi Kuvaus Kynä Käytä määrittämään liikkeentunnistusalue. Valitse kynän koko napsauttamalla jotakin työkalun koon valintapainikkeista (suuri, keskikoko, pieni). Mirasys V / N series 4.8 Järjestelmänvalvojan opas 15

20 Työkalu Nimi Kuvaus Pyyhekumi Lasso Täytä/tyhjennä Käännä vastakkaiseksi Työkalun koko Käytä poistamaan alueet, joita et halua mukaan. Valitse pyyhekumin koko napsauttamalla työkalun koon valintapainiketta (suuri, keskikoko, pieni). Käytä valitsemaan ääriviivoiltaan suoria alueita. Jos kynä on valittuna, tämän työkalun käyttö suurentaa valittuja alueita. Jos pyyhekumi on valittuna, tämä työkalu pienentää valintaa. Napsauta kuvan kohtaa, josta haluat aloittaa valinnan. Napsauta uudelleen, kun haluat kiinnittää ääriviivan ja muuttaa suuntaa. Päätä valinta napsauttamalla aloituskohtaa. Valittu alue maalautuu punaiseksi, tai punainen väri poistetaan. Jos kynä on valittuna, tämän painikkeen napsauttaminen valitsee koko kuva-alueen. Jos valittuna on pyyhekumi, tämän painikkeen napsauttaminen poistaa kaikki valinnat. Kääntää valitut ja valitsemattomat alueet vastakkaisiksi. Joskus on helpompaa valita alue, jota et halua maskiin, ja kääntää sitten valinta vastakkaiseksi. Napsauta jotakin painikkeista valitaksesi kynän tai pyyhekumin koon (suuri, keskikoko, pieni). Herkkyys ja liikkeen määrä Järjestelmä tunnistaa liikkeen, kun: Pikseleiden muutos ylittää sallitun rajan (Herkkyys). Vaadittu pikselimäärä muuttuu (Liikkeen määrä). Jos kuvassa on paljon taustakohinaa, kuten valaistuksen muutoksia, vähennä herkkyyttä vetämällä liukusäädintä vasemmalle tai lisää sallitun liikkeen määrää vetämällä liukusäädintä oikealle. Liikkeentunnistuksen kuvatahti Määrittää liikkeentunnistuksessa käytetyn kuvatahdin. Käyttääksesi oletusarvoista liikkeentunnistuksen kuvatahtia: Valitse Käytä oletusarvoa. Muuttaaksesi liikkeentunnistuksen kuvatahtia: Tyhjennä Käytä oletusarvoa -valintaruutu. Määritä liukusäätimestä haluamasi liikkeentunnistuksen kuvatahti Liikkeentunnistusmenetelmä Voit käyttää toista kahdesta liikkeentunnistusalgoritmista: Vertaileva liikkeentunnistus Mukautuva liikkeentunnistus Mirasys V / N series 4.8 Järjestelmänvalvojan opas 16

21 Vertaileva tunnistus vertaa kuvaa sitä edeltävään kuvaan. Jos erot ylittävät asetetut rajat, järjestelmä tunnistaa liikkeen. Vertaileva liikkeentunnistus sopii käytettäväksi useimmissa tilanteissa. Jos kuitenkin taustalla on paljon liikettä, kuten sadetta, liikkuvia lehtiä tai valaistuksen muutoksia, käytä mukautuvaa liikkeentunnistusta. Mukautuva tunnistus vertaa jokaista kuvaa taustakuvaan. Järjestelmä oppii taustakuvan ja siihen sisältyvän liikkeen automaattisesti. Siten järjestelmä ei tulkitse esimerkiksi liikkuvia lehtiä liikkeeksi. Jos yli puolet kuvan pikseleistä muuttuu, järjestelmä päättelee lisäksi, että valaistusolosuhteet ovat muuttuneet. Silloin se nollaa viitekuvan ja alkaa opetella sitä uudelleen. HUOMAA: Taustakuvan opetteleminen voi kestää jonkin aikaa. Laskuri Voit kokeilla liikkeentunnistusasetuksia laskurin avulla. Laskuri näyttää ruudulla järjestelmän havaitseman liikkeentunnistusasetusten mukaisen liikkeen ja laskee liikettä sisältävien kuvien määrän. Laskurin käyttäminen: 1 Napsauta Liikelaskuri päälle/pois -painiketta. 2 Muokkaa liikkeentunnistusasetuksia yllä neuvotun mukaisesti. HUOMAA: Laskurin ollessa käynnissä Liikkeen määrä -kentän oikeassa reunassa on ylimääräinen arvo. Tämä arvo sisältää muuttuneiden pikselien prosentuaalisen määrän koko kuvasta. 3 Napsauta Liikelaskuri päälle/pois -painiketta pysäyttääksesi laskurin. HUOMAA: Voit napsauttaa Nollaa laskuri -painiketta laskurin. Ajastin (video) nollataksesi Voit määrittää jokaiselle kameralle erilaisen tallennusaikataulun. Oletuksena tallennin tallentaa kuvaa, kun järjestelmä tunnistaa liikettä kameran kuva-alassa. Voit kuitenkin määrittää erilaiset asetukset viikon jokaiselle tunnille. Voit esimerkiksi käyttää päivällä ja yöllä erilaisia liikkeentunnistusmaskeja. Määritä ensin tavallinen viikkoaikataulu Viikkokalenteri-välilehdellä, ja mikäli tarpeen, määritä sitten erityispäivien aikataulut Erityispäivät-välilehdellä. Valittavina ovat seuraavat vaihtoehdot: Ei käytössä. Videokuvaa ei tallenneta. Mahdolliset hälytykset kuitenkin tallennetaan. Hälytysasetuksia muokataan kohdassa Hälytysasetukset. Jatkuva. Kamera tallentaa kaikki kuvat. Tämä vaihtoehto vaatii paljon kiintolevytilaa. Oletusmaski. Kamera tallentaa kuvaa käyttäen liikkeentunnistuksen oletusmaskia ja oletusparametreja. Käyttäjän määrittelemä maski. Kamera tallentaa kuvaa käyttäen käyttäjän määrittelemää maskia. Jokaisella kameralla voi olla enintään neljä käyttäjän määrittelemää maskia. Säännöllisen aikataulun määrittäminen: 1 Valitse kamera kameraluettelosta. 2 Napsauta Viikkokalenteri-välilehdellä vaihtoehtoa, jonka haluat ottaa käyttöön, ja napsauta sitten tunteja, jotka haluat muuttaa. VINKKI: Voit muuttaa useamman tunnin samanaikaisesti hiirellä vetämällä. Voit myös napsauttaa ensimmäistä solua ja sitten vaihtonäppäin (SHIFT) painettuna napsauttaa alueen viimeistä solua. Jos haluat muuttaa kaikki Mirasys V / N series 4.8 Järjestelmänvalvojan opas 17

22 Audioasetukset sarakkeen tai rivin tunnit, napsauta sarakkeen tai rivin otsikkoa. Jos haluat muuttaa viikon kaikki tunnit, napsauta tuntisarakkeen yläpuolella olevaa aluetta (viikonpäivät-otsikkorivin vasemmalla puolella). Voit asettaa erityispäiville erilaiset tallennusaikataulut. Voit käyttää kohdassa Viikkokalenteri olevaa päiväaikataulua tai käyttäjän määrittelemää aikataulua. Aikataulun asettaminen erityispäiville: 1 Valitse vuosi ja kuukausi Erityispäivät-välilehdeltä. 2 Napsauta vasemmassa ruudussa aikataulua, jonka haluat ottaa käyttöön, ja napsauta sitten erityispäiviä kalenterissa. Käyttäjän määrittämän aikataulun lisääminen: 1 Napsauta Lisää aikataulu -painiketta. Näyttöön tulee Lisää aikataulu -valintaikkuna. 2 Kirjoita aikataululle nimi. 3 Napsauta maskia, jonka haluat ottaa käyttöön, ja napsauta sitten kellonaikoja, joihin haluat liittää maskin. 4 Napsauta OK. Käyttäjän määrittelemän aikataulun muokkaaminen: 1 Valitse aikataulu ja napsauta Muokkaa aikataulua. 2 Muokkaa aikataulua ja napsauta OK. Käyttäjän määrittelemän aikataulun poistaminen: Valitse aikataulu vasemmasta ruudusta ja napsauta Poista aikataulu. Alkuperäisen aikataulun palauttaminen: Napsauta Palauta ja napsauta sitten päivää, jonka haluat palauttaa. Seuraavissa kohdissa kerrotaan, kuinka audiokanavat määritetään: Yleiset asetukset sivulla 18 Äänentunnistus sivulla 19 Ajastin (audio) sivulla 20 Yleiset asetukset Kaikkien audiokanavien perusasetukset on lueteltu Yleiset asetukset -välilehdellä: Nro. Äänikanavan numero. Käytössä. Näyttää, onko kanava käytössä vai poissa käytöstä. Nimi. Kanavan nimi. Mono / stereo. Näyttää, onko kanava monofoninen vai stereofoninen. Äänen pakkaus. Näyttää, onko äänen pakkaus käytössä vai poissa käytöstä. Valintamerkki osoittaa, että äänen pakkaus on käytössä. Kaappauskortin ajuri. Näyttää käytössä olevan kaappariajurin. Valitse ajuri kohdasta Laitteistoasetukset. Katso Laitteistoasetukset sivulla 11. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 18

23 Yleisten asetusten muuttaminen: 1 Valitse kanava luettelosta. 2 Voit muuttaa seuraavia asetuksia ikkunan alaosassa: Nimi. Kanavan nimi. Käytössä. Valitse ottaaksesi kanavan käyttöön. Poista kanava käytöstä poistamalla valintamerkki ruudusta. Viiveaika. Viiveajalla voit säätää audion ja muiden laitteiden synkronointia. Viiveajalla voidaan esimerkiksi optimoida huulten liikkeiden ja äänen synkronointi. Äänen pakkaus. Valitse käyttääksesi äänen pakkausta. Pakatut äänitiedostot vaativat vähemmän kiintolevytilaa, mutta äänen laatu on hieman heikompi. Poista äänen pakkaus käytöstä poistamalla valintamerkki ruudusta. Kuvaus. Tähän voit kirjoittaa kanavan kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Järjestelmänhallintakuvaus. Tähän voit kirjoittaa kanavan kuvauksen, joka näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. Äänentunnistus Määritä äänentunnistuksen ylä- ja alarajat Äänentunnistus-välilehdellä. Järjestelmä tallentaa ääntä, kun äänitaso ylittää ylärajan. Voit lisäksi määrittää järjestelmän hälyttämään, kun äänitaso ylittää ylärajan tai alittaa alarajan. Rajojen määrittäminen: 1 Valitse audiokanava luettelosta. 2 Napsauta Laskuri päälle/pois. Yläraja- ja Alaraja-ilmaisimet näyttävät audiotason, ja laskureita kasvatetaan aina, kuin äänentunnistus aktivoituu. Ylälaskurin lukema kasvaa, kun äänitaso ylittää ylärajan. Alemman laskurin lukema kasvaa, kun äänitaso alittaa alarajan. 3 Määritä yläraja niin, että äänitaso pysyy normaalioloissa rajan alapuolella. Äänentunnistus aktivoituu, kun raja ylittyy. 4 Määritä alaraja niin, että äänitaso pysyy normaalioloissa rajan yläpuolella. Äänentunnistus aktivoituu, kun raja alittuu. 5 Nollaa laskurit nollauspainikkeilla. 6 Testaa asetukset napsauttamalla Laskuri päälle/pois -painiketta. 7 Tallenna asetukset napsauttamalla OK. C A B Äänentunnistuksen rajat. A. Äänitaso B. Alaraja C. Yläraja. Voit säätää äänenvoimakkuutta ja myös mykistää audiokanavan. Näitä asetuksia ei tallenneta, ne ainoastaan muuttavat toistettavan äänen ominaisuuksia. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 19

24 Mykistä. Mykistää audiokanavan. Säädä äänentasoa. Säätää äänenvoimakkuutta. Ajastin (audio) Oletuksena ääntä tallennetaan, kun havaittu äänenvoimakkuus ylittää äänentunnistuksen oletustason (Yläraja). Voit halutessasi määrittää jokaiselle audiokanavalle erilaisen tallennusaikataulun. Määritä ensin tavallinen viikkoaikataulu Viikkokalenteri-välilehdellä, ja mikäli tarpeen, määritä sitten erityispäivien aikataulut Erityispäivät-välilehdellä. Voit määrittää erilaiset tallennusasetukset viikon jokaiselle tunnille. Valittavina ovat seuraavat vaihtoehdot: Ei käytössä. Ääntä ei tallenneta. Mahdolliset hälytykset kuitenkin tallennetaan. Jatkuva. Kaikki ääni tallennetaan. Äänentunnistus. Ääntä tallennetaan, kun mitattu äänenvoimakkuus ylittää rajan Yläraja. Aseta raja Äänentunnistus-välilehdellä. Säännöllisen aikataulun määrittäminen: 1 Valitse audiokanava Viikkokalenteri -välilehden pudotusvalikosta. 2 Napsauta vaihtoehtoa, jonka haluat ottaa käyttöön, ja napsauta sitten tunteja, jotka haluat muuttaa. VINKKI: Voit muuttaa useamman tunnin samanaikaisesti hiirellä vetämällä. Voit myös napsauttaa ensimmäistä solua ja sitten vaihtonäppäin (SHIFT) painettuna napsauttaa alueen viimeistä solua. Jos haluat muuttaa kaikki sarakkeen tai rivin tunnit, napsauta sarakkeen tai rivin otsikkoa. Jos haluat muuttaa viikon kaikki tunnit, napsauta tuntisarakkeen yläpuolella olevaa aluetta (viikonpäivät-otsikkorivin vasemmalla puolella). Voit asettaa erityispäiville erilaiset tallennusaikataulut. Voit käyttää kohdassa Viikkokalenteri olevaa päiväaikataulua tai käyttäjän määrittelemää aikataulua. Aikataulun asettaminen erityispäiville: 1 Valitse vuosi ja kuukausi Erityispäivät-välilehdeltä. 2 Valitse vasemmalla olevasta luettelosta päiväaikataulu, jota haluat käyttää erityispäiville. 3 Napsauta sitten kalenterista päivää, jolle haluat asettaa erityisaikataulun. Käyttäjän määrittämän aikataulun lisääminen: 1 Napsauta Lisää aikataulu. 2 Kirjoita aikataululle nimi. 3 Napsauta tallennusvaihtoehtoa, jonka haluat ottaa käyttöön, ja napsauta sitten tunteja, jotka haluat muuttaa. Jos haluat muuttaa useita tunteja kerrallaan, pidä vaihtonäppäintä (SHIFT) painettuna. Käyttäjän määrittelemän aikataulun muokkaaminen: 1 Valitse aikataulu ja napsauta Muokkaa aikataulua. 2 Muokkaa aikataulua ja napsauta OK. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 20

25 Käyttäjän määrittelemän aikataulun poistaminen: Valitse aikataulu vasemmasta ruudusta ja napsauta Poista aikataulu. Alkuperäisen aikataulun palauttaminen: Napsauta Palauta ja napsauta sitten päivää, jonka haluat palauttaa. Digitaalitulojen ja -lähtöjen asetukset Videolähtöasetukset Digitaalitulojen ja -lähtöjen asetuksissa voit määrittää aktivoidaanko digitaalitulo, kun piiri suljetaan vai avataan sekä avataanko vai suljetaanko digitaalilähtö, kun se aktivoidaan. Digitaalitulot Voit käyttää digitaalituloja hälytysten aktivoimiseen. Valitse digitaalitulojen asetuksissa tulojen polariteetti. Määritä hälytystoiminnot hälytysasetuksissa. Nimi. Vaihda nimeä napsauttamalla vastaavaa solua ja kirjoittamalla tulolle uusi nimi kohtaan Nimi. Aktiivisen tilan polariteetti. Valitse tulo ja määritä, aktivoidaanko se kun piiri avataan vai suljetaan. Tämänhetkinen fyysinen tila. Näyttää releen tilan reaaliajassa (Avoin tai Suljettu). Kuvaus.Tähän voit kirjoittaa valitun tulon kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Järjestelmänhallintakuvaus. Tähän voit kirjoittaa valitun tulon kuvauksen, joka näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. Digitaalilähdöt Määritä digitaalilähtöjen asetuksissa avataanko vai suljetaanko rele (polariteetti), kun lähtö käynnistetään. Nimi. Vaihda nimeä napsauttamalla vastaavaa solua ja kirjoittamalla lähdölle uusi nimi kohtaan Nimi. Aktiivisen tilan polariteetti. Valitse lähtö ja määritä, avataanko vai suljetaanko se, kun se aktivoituu. Tämänhetkinen fyysinen tila. Näyttää releen tilan reaaliajassa (Avoin tai Suljettu). Kuvaus. Tähän voit kirjoittaa valitun lähdön kuvauksen, joka näkyy käyttäjille Workstation-ohjelmassa. Järjestelmänhallintakuvaus. Tähän voit kirjoittaa valitun lähdön kuvauksen, joka näkyy Workstation-ohjelmassa vain järjestelmänvalvojille. Testaa digitaalilähtö napsauttamalla Vaihda tilaa (toggle) -painiketta. Videokuvaa voidaan näyttää ulkoisilla videomonitoreilla. Videolähtöasetuksissa voit muuttaa lähtöjen nimiä ja lisätä kamerakierroksia. Käyttäjät, joilla on kamerakierrosten lisäysoikeudet, voivat myös lisätä, muokata ja poistaa kamerakierroksia Workstation-ohjelmassa. Videolähtöjen käyttäminen edellyttää videolähtökortteja. Katso lisätietoja Asennusoppaasta tai ota yhteys järjestelmän toimittajaan. Mirasys N -sarjan NVRtallentimissa ei ole videolähtöjä. Videolähdön nimen muuttaminen: Valitse luettelosta monitori ja kirjoita sille uusi nimi. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 21

26 Kamerakierron lisääminen: 1 Napsauta Muokkaa kamerakierroksia -painiketta. Näyttöön ilmestyy Kamerakiertojen muokkaus -valintaikkuna. 2 Toimi seuraavasti: a Napsauta Lisää kamerakierros-painiketta Tallennetut kamerakierrokset -luettelossa ja kirjoita kierrokselle nimi. b Valitse Valittavissa olevat kamerat -luettelosta kamerat, jotka haluat lisätä kierrokseen, ja napsauta oikeaa nuolipainiketta. VINKKI: Voit valita useita kameroita pitämällä vaihtonäppäintä (SHIFT) painettuna ja napsauttamalla sitten ensimmäistä ja viimeistä niistä kameroista, jotka haluat valita. Lisää kamera valintaan tai poista se valinnasta pitämällä CTRL-näppäin painettuna ja napsauttamalla sitten kameraa, jonka haluat lisätä tai poistaa. c Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan. d Poista kamera valitsemalla se ja napsauttamalla Poista kamera -painiketta. e Muuta kameran pysähdysaikaa valitsemalla kamera ja vetämällä sitten luettelon alla olevaa liukusäädintä. 3 Tallenna kierto napsauttamalla OK. Kamerakierron muokkaaminen: Valitse kiertoluettelosta kierto, jota haluat muokata. Voit muokata seuraavia asetuksia: Muuta kierron nimi napsauttamalla Muuta kamerakierron nimi - painiketta ja kirjoita sitten kierrolle uusi nimi. Muuta kameroiden järjestystä vetämällä kamera uuteen paikkaan luettelossa. Poista kamera valitsemalla se ja napsauttamalla Poista kamera - painiketta. Lisää kamera kierrokseen valitsemalla se Valittavissa olevat kamerat - luettelosta ja napsauttamalla oikeaa nuolinäppäintä. Audioyhteysasetukset Kamerakierron poistaminen: 1 Valitse kierrosluettelosta kierros, jonka haluat poistaa. 2 Napsauta luettelon vieressä olevaa Poista kamerakierto -painiketta. 3 Tallenna muutokset napsauttamalla OK. Lähtöjen kuvausten muokkaaminen: Kuvaus-välilehdelle voit kirjoittaa lähdön kuvauksen, joka näkyy kaikille käyttäjille Workstation-ohjelmassa. Järjestelmänvalvojan kuvaus -välilehdelle voit kirjoittaa kuvauksen, joka näkyy vain järjestelmänvalvojille. Voit yhdistää tallentimeen soittopainikkeen, mikrofonin ja kaiuttimen ja käyttää niitä ovi- tai porttipuhelimena. Jokaisella tallentimella on yksi audioyhteyskanava. Ääni välitetään TCP/IP-verkossa. Kun soittopainiketta painetaan, järjestelmä lähettää soittosignaalin Workstationohjelmaan. Signaali näkyy käyttäjän työpöydällä animoituna puhelinkuvakkeena ja kuuluu soittoäänenä. Käyttäjä voi sen jälkeen vastata puheluun, jolloin hänen ja soittopainikkeen painajan välille syntyy suora kaksisuuntainen yhteyskanava. Käyttäjä voi avata yhteyskanavan myös ilman soittosignaalia. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 22

27 Hälytysasetukset Laitteiden liittäminen: 1 Liitä soittopainike tai vastaava laite johonkin tallentimen digitaalituloista. 2 Liitä mikrofoni ja kaiutin tallentimeen ja käyttäjän työasemaan. Audioyhteyden asentaminen: 1 Valitse kaappausajuri ja toistolaite Laitteistoasetusten Audioyhteysvälilehdellä. 2 Kirjoita kohdassa Audioyhteysasetukset yhteyskanavalle nimi (tai käytä oletusnimeä). 3 Kirjoita kanavalle yleiskuvaus ja järjestelmänhallintakuvaus. Yleiskuvauksen näkevät kaikki käyttäjät, mutta järjestelmänhallintakuvauksen vain järjestelmänvalvojat. 4 Valitse digitaalitulo, johon soittopainike on liitetty. Hälytystenhallintatyökalulla voit luoda tallenninkohtaisia hälytyksiä, jotka aktivoituvat erilaisista hälytyslähteistä. Hälytyslähteenä voi olla esimerkiksi liikettä, äänitason muutos tai tekstidataan liittyvä käynnistysehto. Hälytyslähteenä voidaan lisäksi käyttää mukautettuja kolmannen osapuolen moduuleita. Luo, muokkaa ja poista hälytyksiä Tallentimet-välilehden Hälytykset-ikkunassa. Seuraavissa kohdissa kerrotaan, kuinka hälytykset määritetään: Hälytyslistan avaaminen sivulla 23 Uuden hälytyksen lisääminen sivulla 24 Hälytyksen muokkaaminen sivulla 25 Hälytyksen poistaminen sivulla 25 Hälytyslistan avaaminen Hälytyslistan avaaminen: 1 Valitse tallennin Tallentimet-välilehdeltä. 2 Kaksoisnapsauta kohtaa Hälytykset. 3 Kaikki tallentimelle luodut hälytykset näytetään Hälytykset-listassa. 4 Halutessasi nähdä hälytyksestä lisätietoja, napsauta hälytyksen nimen vasemmalla puolella olevaa nuolta. Saat piilotettua tiedot napsauttamalla nuolta uudestaan. Mirasys V / N series 4.8 Järjestelmänvalvojan opas 23
