SANDWICH PANEL SPA TARVIKKEET
|
|
- Katariina Nurminen
- 5 vuotta sitten
- Katselukertoja:
Transkriptio
1 SANDWICH PANEL SPA TARVIKKEET
2 Sisältö Sokkelikiskot ja rangat Listat Tiivistystarvikkeet Villat Kiinnikkeet Nostimet Tämä esite sisältää Sandwich panel SPA paneeleihin liittyvät keskeisimmät tarvikkeet. Ne eivät suoraan sovellu käytettäväksi kaikissa kohteissa. Ristiriitatilanteissa toimi rakennesuunnittelijan ohjeiden mukaan tai ota yhteyttä tekniseen tukeemme (yhteystiedot tämän esitteen viimeisellä sivulla). 2 FI Sandwich panel SPA. Tarviketuoteseloste
3 ULKOMITTA A REI`ITYS: Ø8mm c~600 Paneeli Sokkelikisko (Polyesterii) U-Sokkelikisko EA1U mm 1.20 mm A ulkomitta (mm) SPA100 EA1U100POLRR (kg/) SPA125 EA1U125POLRR SPA150 EA1U150POLRR SPA175 EA1U175POLRR SPA200 EA1U200POLRR SPA230 EA1U230POLRR Sokkelikulma EA1L7530ZN mm 3.00 mm 145 mm kg/ Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Aloituskisko pysty- ja diagonaaliasennettaville paneeleille. t, pinnoitteet ja värit Polyesteri RR20 (vakio) Aloituskisko vaaka-asennettaville paneeleille. Kisko termorei`itetty, reikärivejä leveydestä riippuen 3, 6 tai 8. SPA paneeleissa käytettävien sokkelikiskojen ulkoreunassa on vedenpoistoaukot. FI Sandwich panel SPA. Tarviketuoteseloste 3
4 SISÄMITTA A SISÄMITTA A Ikkunanpieliranka EA1W mm 1.20 mm Ovenpieliranka EA1D mm 2.00 mm Paneeli Ikkunanpieliranka A sisämitta (mm) (kg/) SPA100 EA1W100POLRR SPA125 EA1W125POLRR SPA150 EA1W150POLRR SPA175 EA1W175POLRR SPA200 EA1W200POLRR SPA230 EA1W230POLRR t, pinnoitteet ja värit Polyesteri RR20 Peite- ja tukiranka ikkunoiden pieliin. Paneeli Ovenpieliranka A sisämitta (mm) (kg/) SPA100 EA1D100ZN SPA125 EA1D125ZN SPA150 EA1D150ZN SPA175 EA1D175ZN SPA200 EA1D200ZN SPA230 EA1D230ZN Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Peite- ja tukiranka ovien pieliin. Ranka termorei`itetty, reikärivejä leveydestä riippuen 3, 6 tai 8. 4 FI Sandwich panel SPA. Tarviketuoteseloste

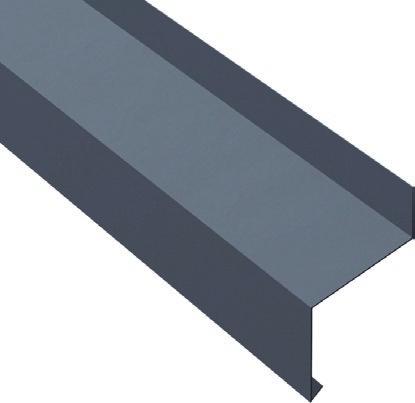

5 20 14 c ~50 32 SISÄMITTA 100 ~ c300 Räystäsranka EA1EP mm 1.00 mm Paneeli Räystäsranka A sisämitta (mm) (kg/) SPA150 EA1EP SPA200 EA1EP SPA230 EA1EP Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Hattuprofiili EA1HP mm 2.0 mm 6.27 kg/ t, pinnoitteet ja värit Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukiprofiili sisäkattopaneeleiden kiinnittämiseen. Peite- ja tukiranka räystäsrakenteisiin. FI Sandwich panel SPA. Tarviketuoteseloste 5
6 70 6, OVAALIREI`ITYS: C L-kulma EA1FC mm 1.2 mm 135 mm 7.8 kg/ L-kulma EA1FC mm 1.2 mm 200 mm 11.2 kg/ t, pinnoitteet ja värit Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn, RR20 Tukiprofiili seinän alaosaan pystyasennettavia väliseinäpaneeleja varten. t, pinnoitteet ja värit Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn, RR20 Tukiprofiili seinän yläosaan pystyasennettavia väliseinäpaneeleja varten. 6 FI Sandwich panel SPA. Tarviketuoteseloste

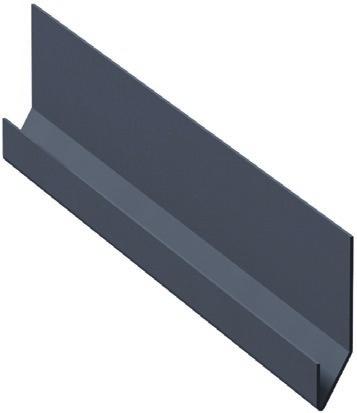

7 25 A A V V Sokkelilista EA1P mm 0.60 mm Sokkelilista EA1P mm 0.60 mm t, pinnoitteet ja värit Kuumasinkitty maalipinnoitettu teräsohutlevy (EN 10169) HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelin ja sokkelin välin listoittamiseen, jälkiasennusmahdollisuus. Tarvitaan mitat A ja V. Vakioleikkausleveydet 250 mm (EA1P1 250) ja 416 mm (EA1P1 416). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. t, pinnoitteet ja värit Kuumasinkitty maalipinnoitettu teräsohutlevy (EN 10169) HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelin ja sokkelin välin listoittamiseen, asennettava paneeliasennuksen yhteydessä. Tarvitaan mitat A ja V. Vakioleikkausleveydet 250 mm (EA1P3 250) ja 416 mm (EA1P3 416). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. FI Sandwich panel SPA. Tarviketuoteseloste 7
8 V A V A Sokkelilista EA1P mm 0.60 mm Sokkelitukilista EA1PS mm 0.60 mm t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelin ja sokkelin välin listoittamiseen, jälkiasennusmahdollisuus. Tarvitaan mitat A ja V. Listan alle vaaditaan lisäksi Sokkelitukilista EA1PS1. Vakioleikkausleveydet 250 mm (EA1P4 250) ja 416 mm (EA1P4 416). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukilista Sokkelilistaan EA1P4, asennettava paneeliasennuksen yhteydessä. Tarvitaan mitat A ja V. Vakioleikkausleveydet 250 mm (EA1PS1 250ZN) ja 416 mm (EA1PS1 416ZN). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 8 FI Sandwich panel SPA. Tarviketuoteseloste
9 A V 15 Sokkelilista EA1P mm 0.60 mm t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelin ja sokkelin välin listoittamiseen, jälkiasennettava, pysty- ja diagonaaliasennettaville sekä leikatuille paneeleille. Tarvitaan mitat A ja V. Vakioleikkausleveydet 250 mm (EA1P5 250) ja 416 mm (EA1P5 416). Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Pystysaumalista moduulimittainen EA1JVM 1200 mm 0.6 mm 1.41 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen pystysauman listoittamiseen. Lista on 1200 mm pitkä ja sisältää esiporatut reiät listaruuveille (k400). FI Sandwich panel SPA. Tarviketuoteseloste 9
10 Pystysaumalista invisible EA1JVI mm 0.6 mm 241 mm 1.4 kg/pcs pcs Pystypohjalista invisible EA1JVB mm 0.6 mm 164 mm 1.3 kg/pcs pcs t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen pystysauman listoittamiseen. t, pinnoitteet ja värit Polyesteri RR20 Tukilista Pystysaumalistalle invisible EA1JVI Listassa on valmiit kiinnitysreiät (10 /lista). Suositeltu ruuvityyppi: Listaruuvi S1E42013GE Listan yläreunassa on kaksi kiinnitysreikää, joista vain toiseen tulee ruuvi (1 ruuvi/lista). Suositeltu ruuvityyppi: Listaruuvi S1E42013GE Kaikki listaruuvit jäävät piiloon asennuksen jälkeen. Pystypohjalista invisible EA1JVB4 tarvitaan tämän listan kiinnittämiseen. Listan pituus sisältää 40mm limityksen. 10 FI Sandwich panel SPA. Tarviketuoteseloste

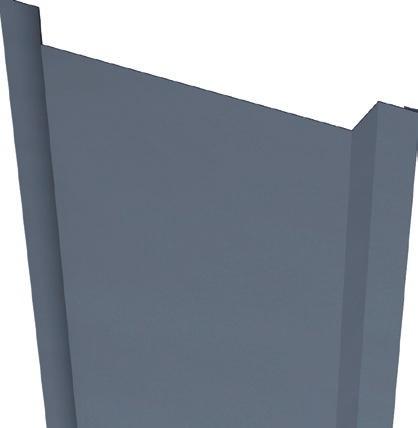

11 Pystysaumalista EA1JV mm 0.60 mm 250 mm 2.94 kg/ Pystysaumalista EA1JV mm 0.60 mm 312 mm 3.67 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen pystysauman listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen pystysauman listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. FI Sandwich panel SPA. Tarviketuoteseloste 11
12 Pystysaumalista EA1JV mm 0.60 mm 313 mm 3.76 kg/ Pystypeitelista EA1VCO mm 0.60 mm 76 mm 0.86 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen pystysauman listoittamiseen. t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Peitelista pystysaumalistoihin EA1JV4 ja EA1JV7 / ulkonurkkalistoihin EA1EC5 ja EA1EC6 / sisänurkkalistaan EA1IC9 12 FI Sandwich panel SPA. Tarviketuoteseloste
13 Pystysaumalista EA1JV mm 0.60 mm 365 mm 4.13 kg/ Pystyjatkopala EA1JVJP 208 mm 0.9 mm 139 mm 0.23 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukipala Pystysaumalistojen EA1JV4 jatkamiseen. Paneelien välisen pystysauman listoittamiseen. Listan uraan tarvitaan pystysuora peitelista EA1VCO (2 / lista). Pystyliitoksiin tarvitaan pystyjatkopala EA1JVJP. FI Sandwich panel SPA. Tarviketuoteseloste 13
14 Pystysaumalista EA1JV mm 0.60 mm 264 mm 2.98 kg/ Pystypohjalista EA1JVB2ZN 3050 mm 0.9 mm 125 mm 2.99 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Pohjalista pystysaumalistaan EA1JV7. Paneelien välisen pystysauman listoittamiseen. Listan uraan vaaditaan lisäksi pystypeitelista EA1VCO sekä alle pystypohjalista EA1JVB2. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 14 FI Sandwich panel SPA. Tarviketuoteseloste
15 Hyötykorkeus Syvyys Aihio (lev. x kork.) Hyötykorkeus Syvyys Aihio (lev. x kork.) Pystysaumakasetti EA1JV mm 30 mm 1.20 mm 342 mm x 726 mm 2.34 kg/ Pystysaumakasetti EA1JV mm 30 mm 1.20 mm 342 mm x mm 4.27 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 väli kiinnikkeelle ~17 SYVYYS 30 EDESTÄ tuuletusreiät ovaali 5 mm x 15 mm 20 KUPULEVEYS 250 kiinnitysreiät ovaali 5 mm x 10 mm Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen pystysauman listoittamiseen (kasettivaihtoehto pystysaumalistoille). SYVYYS 30 tuuletusreikä KUPULEVEYS 250 Alimpaan kasettiin (sokkeli, aukkojen yläreunat) vaaditaan lisäksi Aloituslista EA1SF1 (L=180 mm). FI Sandwich panel SPA. Tarviketuoteseloste 15
16 Peitelista EA1R mm 0.60 mm 374 mm 4.40 kg/ Peitelista EA1R mm 0.60 mm 484 mm 5.69 kg/ t, pinnoitteet ja värit Polyesteri RR20 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien liitoskohtien peittämiseen palo-osastoivissa seinissä ja sisäkatoissa, joissa vaaditaan 40 mm paksu palonsuojavillakerros (EAFW ). Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. t, pinnoitteet ja värit Polyesteri RR20 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Tukiprofiilien (EA1FC5) peittämiseen pystyasennettavissa palo-osastoivissa seinissä, joissa vaaditaan 40 mm paksu palonsuojavillakerros (EAFW ). Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 16 FI Sandwich panel SPA. Tarviketuoteseloste
17 Peitelista EA1R mm 0.60 mm 250 mm 2.94 kg/ Sisänurkkalista EA1IC mm 0.60 mm 156 mm 1.83 kg/ t, pinnoitteet ja värit Polyesteri RR20 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien liitoskohtien peittämiseen palo-osastoivissa seinissä ja sisäkatoissa, joissa vaaditaan 40 mm paksu palonsuojavillakerros (EAFW ). t, pinnoitteet ja värit Polyesteri RR20 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Sisäseinien ja -kattojen sisäkulmien peittämiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. FI Sandwich panel SPA. Tarviketuoteseloste 17
18 Sisänurkkalista EA1IC mm 0.60 mm 313 mm 3.69 kg/ Sisänurkkalista EA1IC mm 0.60 mm 156 mm 1.84 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen sisänurkan listoittamiseen. Paneelien välisen pystysauman listoittamiseen. Huom! Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Pohjalista sisänurkkakaseteille EA1IC Listan päälle vaaditaan lisäksi sisänurkkakasetit EA1IC10 + EA1IC11 tai EA1IC12 + EA1IC FI Sandwich panel SPA. Tarviketuoteseloste
19 Sisänurkkalista EA1IC mm 0.60 mm 365 mm 4.13 kg/ Kulmajatkopala EA1CJP2 208 mm 1.00 mm 139 mm 0.23 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukipala sisänurkkalistojen EA1IC9 jatkamiseen. Paneelien välisen sisänurkan listoittamiseen. Listan uraan tarvitaan pystysuora peitelista EA1VCO (2 /lista) ja puskuliitokseen kulmajatkopala EA1JVP2. FI Sandwich panel SPA. Tarviketuoteseloste 19
20 Hyötykorkeus Syvyys Leveys Hyötykorkeus Syvyys Leveys Sisänurkkakasetti EA1IC mm 30 mm 1.20 mm 175 mm 1.71 kg/ Sisänurkkakasetti EA1IC mm 30 mm 1.20 mm 175 mm 3.12 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 ei laippaa väli kiinnikkeelle ~17 SYVYYS tuuletusreiät ovaali 5 mm x 15 mm KUPULEVEYS Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen sisänurkan listoittamiseen (kasettivaihtoehto sisänurkkalistoille). SYVYYS 30 tuuletusreikä Alimpaan kasettiin (sokkeli, aukkojen yläreunat) vaaditaan lisäksi aloituslista EA1SF1 (L=125 mm). Sisänurkka koostuu kahdesta erillisestä kasetista (vasen / oikea). Sisäpuolen kulmapaneelit EA1IC10 ja EA1IC12 ovat vasemmanpuoleisia paneeleita, ja EA1IC11 ja EA1IC13 ovat oikeanpuoleisia paneeleita. Kasettien alle vaaditaan lisäksi sisänurkkalista EA1IC8. 20 FI Sandwich panel SPA. Tarviketuoteseloste
21 Hyötykorkeus Syvyys Leveys Hyötykorkeus Syvyys Leveys Sisänurkkakasetti EA1IC mm 30 mm 1.20 mm 175 mm 1.71 kg/ Sisänurkkakasetti EA1IC mm 30 mm 1.20 mm 175 mm 3.12 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 väli kiinnikkeelle ~17 20 SYVYYS tuuletusreiät ovaali 5 mm x 15 mm KUPULEVEYS ei laippaa Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen sisänurkan listoittamiseen (kasettivaihtoehto sisänurkkalistoille). SYVYYS 30 tuuletusreikä Alimpaan kasettiin (sokkeli, aukkojen yläreunat) vaaditaan lisäksi aloituslista EA1SF1 (L=125 mm). Sisänurkka koostuu kahdesta erillisestä kasetista (vasen / oikea). Sisäpuolen kulmapaneelit EA1IC10 ja EA1IC12 ovat vasemmanpuoleisia paneeleita, ja EA1IC11 ja EA1IC13 ovat oikeanpuoleisia paneeleita. Kasettien alle vaaditaan lisäksi sisänurkkalista EA1IC8. FI Sandwich panel SPA. Tarviketuoteseloste 21

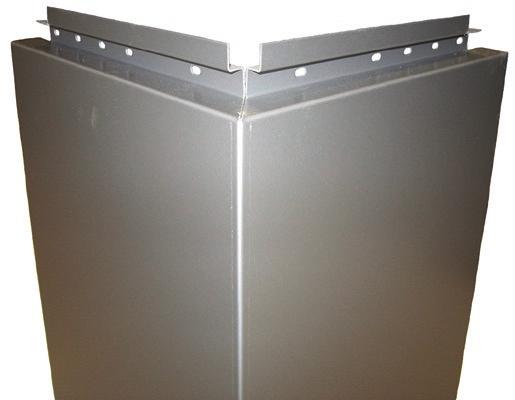

22 Ulkonurkkalista EA1EC mm 0.60 mm 480 mm 5.65 kg/ Ulkonurkkalista EA1EC mm 0.60 mm 625 mm 7.36 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien (SPA100) välisen ulkonurkan listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien (SPA ) välisen ulkonurkan listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. 22 FI Sandwich panel SPA. Tarviketuoteseloste
23 Ulkonurkkalista EA1EC mm 0.60 mm 750 mm 8.83 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien (SPA ) välisen ulkonurkan listoittamiseen. Listan toisessa päässä on 100 mm pitkä kavennus limitystä varten. Aloituslistan pituus L (mm) Paneeli Aloituslista EA1SF mm 80 mm 180 Pystysaumakasetit EA1JV Ulkonurkkakasetit EA1EC Ulkonurkkakasetit EA1EC Sisänurkkakasetit EA1IC10-13 t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 Kuumasinkitty teräsohutlevy (EN 10346) Aloituslista pystysauma- ja nurkkakasetteihin. Lista näkyy vain suoraan alhaalta katsottuna (esim. aukkojen yläreunoissa). FI Sandwich panel SPA. Tarviketuoteseloste 23
24 Ulkonurkkalista EA1EC mm 0.60 mm 676 mm 7.64 kg/ Kulmajatkopala EA1CJP1 208 mm 1.00 mm 400 mm 0.65 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tukipala ulkonurkkalistojen EA1EC5 jatkamiseen. Paneelien (SPA ). välisen ulkonurkan listoittamiseen. Listan uriin (2 /lista) vaaditaan lisäksi pystypeitelista EA1VCO sekä pituusjatkoksiin kulmajatkopala EA1CJP1. 24 FI Sandwich panel SPA. Tarviketuoteseloste
25 10 B 10 B A A Ulkonurkkalista EA1EC mm 0.60 mm Ulkonurkkalista EA1EC mm 1.2 mm Paneeli Ulkonurkkalista A (mm) B (mm) (kg/) SPA100 EA1EC9-100ZN SPA125 EA1EC9-125ZN SPA150 EA1EC9-150ZN SPA175 EA1EC9-175ZN SPA200 EA1EC9-200ZN SPA230 EA1EC9-230ZN Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Sadetakki paneelien väliseen ulkonurkkaan sekä pohjalista ulkonurkkakasetteihin EA1EC11-14 (kiinnityspinta). Paneeli Ulkonurkkalista A (mm) B (mm) (kg/) SPA175 EA1EC SPA200 EA1EC SPA230 EA1EC t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien (SPA ) välisen ulkonurkan listoittamiseen. Listan ja paneelin päälle (liitoskohtaan) nurkan molemmille puolille vaaditaan lisäksi pystysaumalistat. FI Sandwich panel SPA. Tarviketuoteseloste 25
26 Ulkonurkkalista invisible EA1ECI mm 0.6 mm 700 mm 4.1 kg/pcs pcs Ulkonurkan pohjalista invisible EA1EXB mm 0.6 mm 640 mm 3.1 kg/pcs pcs t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien välisen pystysauman listoittamiseen. t, pinnoitteet ja värit Polyesteri RR20 Tukilista ulkonurkkalistalle invisible EA1ECI Listassa on valmiit kiinnitysreiät (10 /lista). Suositeltu ruuvityyppi: Listaruuvi S1E42013GE Listan yläreunassa on kolme kiinnitysreikää/sivu, joista vain yhteen tulee ruuvi (1 ruuvi/sivu). Suositeltu ruuvityyppi: Listaruuvi S1E42013GE Kaikki listaruuvit jäävät piiloon asennuksen jälkeen. Ulkonurkan pohjalista invisible EA1EXB4 tarvitaan tämän listan kiinnittämiseen. Listan pituus sisältää 40mm limityksen. 26 FI Sandwich panel SPA. Tarviketuoteseloste
27 Hyötykorkeus Syvyys Leveys Hyötykorkeus Syvyys Leveys Ulkonurkkakasetti EA1EC mm 30 mm 1.20 mm 315 mm 4.92 kg/ Ulkonurkkakasetti EA1EC mm 30 mm 1.20 mm 315 mm 8.99 kg/ HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 ~17 väli kiinnikkeelle KUPULEVEYS 315 SYVYYS 30 tuuletusreiät ovaali 5 mm x 15 mm KUPULEVEYS t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 tuuletusreikä SYVYYS 30 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien (SPA80-175) välisen ulkonurkan listoittamiseen (kasettivaihtoehto ulkonurkkalistoille). Vaaditaan lisäksi aloituslista EA1SF1 (L=245 mm), 2 /kasetti. Kasettien alle vaaditaan lisäksi ulkonurkkalista EA1EC9- ( sadetakki + kiinnityspinta). FI Sandwich panel SPA. Tarviketuoteseloste 27
28 Hyötykorkeus Syvyys Leveys Hyötykorkeus Syvyys Leveys Ulkonurkkakasetti EA1EC mm 30 mm 1.20 mm 400 mm 6.09 kg/ Ulkonurkkakasetti EA1EC mm 30 mm 1.20 mm 400 mm kg/ HYÖTYKORKEUS 600 / (1200) KUPUKORKEUS 598 / (1198) HYÖTYKORKEUS 600 / (1200) HYÖTYKORKEUS 600 / (1200) kiinnitysreikä VAAKASAUMA 2 ~17 väli kiinnikkeelle KUPULEVEYS 400 SYVYYS 30 tuuletusreiät ovaali 5 mm x 15 mm KUPULEVEYS t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 40, 41 tuuletusreikä SYVYYS 30 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Paneelien (SPA ) välisen ulkonurkan listoittamiseen (kasettivaihtoehto ulkonurkkalistoille). Alimpaan kasettiin (sokkeli, aukkojen yläreunat) vaaditaan lisäksi aloituslista EA1SF1 (L=330 mm), 2 /kasetti. Kasettien alle vaaditaan lisäksi ulkonurkkalista EA1EC9- ( sadetakki + kiinnityspinta). 28 FI Sandwich panel SPA. Tarviketuoteseloste
29 Vaakalista EA1H mm 0.60 mm 146 mm 1.72 kg/ Vaakatukilista EA1HS mm 0.60 mm 101 mm 1.19 kg/ t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Vaakakoristelista, jälkiasennettava. t, pinnoitteet ja värit HIARC RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Polyesteri RR20, 21, 946 Muut materiaalit, pinnoitteet ja värit tapauskohtaisesti. Tukilista vaakalistalle EA1H2. Listan alle vaaditaan lisäksi vaakatukilista EA1HS2. FI Sandwich panel SPA. Tarviketuoteseloste 29
30 Tiivistyslista, taivutettu Tiivistyslista, suora Effective width A A Effective width 5 5 A A Tiivistyslista T 0.60 mm Tiivistyslista, suora Tiivistyslista, taivutettu Hyötyleveys (mm) A (mm) (kg/) Kantava profiililevy EA1CFT70-57L EA1CFT70-57LB T70-57L (leveä laippa ylöspäin) EA1CFT130M-75L EA1CFT130M-75LB T130M-75L (leveä laippa ylöspäin) EA1CFT153-40L EA1CFT153-40LB T153-40L (leveä laippa ylöspäin) EA1CFT70-65L EA1CFT70-65LB T70-57L (kapea laippa ylöspäin) EA1CFT130M-111L EA1CFT130M-111LB T130M-75L (kapea laippa ylöspäin) EA1CFT L EA1CFT LB T153-40L (kapea laippa ylöspäin) t, pinnoitteet ja värit Polyesteri RR20 Paneelien ja kantavien profiililevyjen liitoksiin. 30 FI Sandwich panel SPA. Tarviketuoteseloste
31 Sokkelinauha EA3SP Paksuus 10 mm 50 m/rulla rulla Paneeli Sokkelinauha Leveys (mm) SPA100 EA3SP SPA125 EA3SP SPA150 EA3SP SPA175 EA3SP (kg/rulla) SPA200 EA3SP SPA230 EA3SP Solumuovi (umpisoluinen polyeteeni) Sokkelin ja sokkelikiskojen välin tiivistämiseen. Sokkelitiiviste paisuva EA3PSE12025 Paksuus 5 20 mm (paisuva) Paneeli Tiiviste Leveys (mm) SPA150 ENERGY SPA200 ENERGY SPA230 ENERGY (m) EA3PSE EA3PSE EA3PSE Paisuva tiivistenauha EPDM pohjalla. Sokkelin ja sokkelikiskon välin tiivistämiseen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. (kg/pakkaus) Tiivistenauhassa on liimasoirot taustapinnassa, joilla se voidaan kiinnittää tarvittaessa sokkelikiskoon. FI Sandwich panel SPA. Tarviketuoteseloste 31

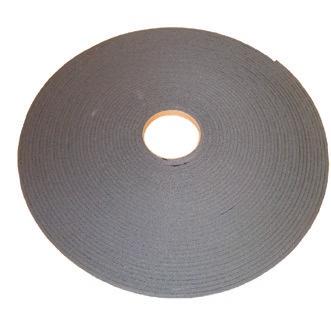

32 Tiivistenauha EA3SS410 Paksuus 4 mm Leveys 10 mm 25 m/rulla 0.03 kg/rulla rulla Solumuovi (umpisoluinen polyeteeni), toispuolinen liimapinta. Paneelien ja rungon (teräs ja puu) väliseen tiivistämiseen sekä paneelien ja listojen väliseen tiivistämiseen. Tiivistenauha EA3SS1210 Paksuus 12 mm Leveys 10 mm 5 m/rulla 0.02 kg/rulla rulla Solumuovi (umpisoluinen polyeteeni), toispuolinen liimapinta. Paneelien ja rungon (betoni) väliseen tiivistämiseen. Tiivistenauha EPDM EA3SS 5x10 Paksuus 5 mm Leveys 10 mm 15 m/rulla 0.1 kg/rulla rulla EPDM, venymisen estävä kuituvahvisteinen liima taustapinnalla. Listatiiviste vaativiin olosuhteisiin, esim. rannikkoalueille. Non-stock item. 32 FI Sandwich panel SPA. Tarviketuoteseloste
33 Saumanauha nurkka nordic EA3JSCN30025 Leveys 300 mm 25 m/rulla 1.95 kg/rulla rulla Vesitiivis, mutta diffuusioavoin ja elastinen PO-kalvo. UV-kestävä. Paneelien välisen pystysauman tiivistämiseen ulkonurkissa. Saumanauha nordic EA3JSN7525 Leveys 75 mm 25 m/rulla 950 g/rulla rulla Vesitiivis, mutta diffuusioavoin ja elastinen PO-kalvo. UV-kestävä. Paneelien välisen pystysauman tiivistämiseen. FI Sandwich panel SPA. Tarviketuoteseloste 33
34 Bauseal SK EA3SPBSK Paksuus 5 20 mm (joustava) Paneeli Tiivistysaine Leveys (mm) SPA150 ENERGY SPA200 ENERGY SPA230 ENERGY Joustava polyuretaani (m) (kg/ pakkaus) EA3SPBSK EA3SPBSK EA3SPBSK FM330 Megafoam PRO EA6FM kg/ pullo/880 ml Elastinen polyuretaanivaahto Paneeleiden välisten pystysaumojen ja nurkkien tiivistämiseen ja eristämiseen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. Tuotteen asentamiseen tarvitaan vaahtopistooli (EAF9). Ikkunoiden/ovien ja paneelin välisen tilan tiivistämiseen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. 34 FI Sandwich panel SPA. Tarviketuoteseloste
35 Vaahtopistooli EAF9 Metalli/muovi Elastisen polyuretaanivaahdon (EA6FM330) asentamiseen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. Saumavaahtopistoolin puhdistamiseen suositellaan puhdistusainetta (EA6AA290). Puhdistusaine EA6AA kg/pullo pullo/500 ml Liuotinainepohjainen puhdistusaerosoli Saumavaahtopistoolin (EAF9) puhdistamiseen käytön jälkeen. Tätä tuotetta käytetään Ruukki energiapaneelijärjestelmässä. FI Sandwich panel SPA. Tarviketuoteseloste 35
36 Suojamuovi EA6CP300 Paksuus 0.45 µm Leveys 300 mm 300 m 4.8 kg/rulla rulla (90 m 2 ) LDPE, liimapinta Paneelien reunojen (villojen) asennusaikaiseen suojaamiseen. Tiivistemassa EA3SM310 patruuna (310 ml), täysi pakkaus 20 patruunaa Riittoisuus noin m/patruuna. Tiivistemassa Väri (kg/patruuna) EA3SM310WHITE valkoinen EA3SM310GREY harmaa EA3SM310TRANSPARENT kirkas EA3SM310WHITE ja -GREY: neutraali matalakimmoisa silikonimassa EA3SM310TRANSPARENT: neutraali keskikimmoisa homesuojattu rakennesilikoni Elementteihin liittyviin tiivistemassauksiin. 36 FI Sandwich panel SPA. Tarviketuoteseloste
37 Mineraalivillalevy EAFW Kpl Paksuus 20 mm Leveys 600 mm mm 2.5 kg/levy 7.2 m 2 (10 levyä) Suuritiheyksinen kivivilla Paneelikiinnikkeiden palosuojauksiin. Leikataan työmaalla tarvittavaan leveyteen. FI Sandwich panel SPA. Tarviketuoteseloste 37

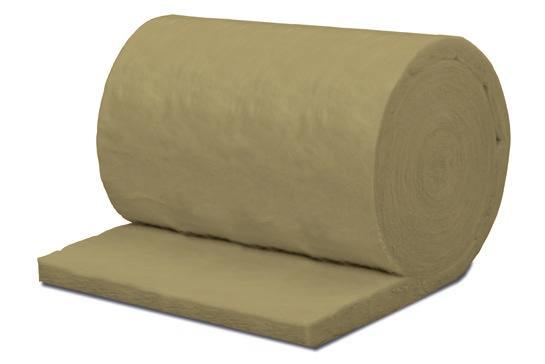

38 Mineraalivillarulla EAWS Paksuus 30 mm Leveys 565 mm mm 5.40 kg/rulla rulla (7.85 m/4.4 m 2 ), täysi pakkaus 2 rullaa Pehmeä mineraalivilla Paneelien välien (esim. pystysaumat ja nurkat) eristämiseen, sokkelikiskojen ja paneelien välien eristämiseen. Leikataan työmaalla tarvittavaan leveyteen. Mineraalivillasoiro EAWS Paneeli Leveys (mm) Mineraalivillasoiro Paksuus (mm) (m/) SPA100 EAWS Kpl / SPA125 EAWS Kpl / (kg) / pakkaus SPA150 EAWS Kpl / SPA175 EAWS Kpl / SPA200 EAWS Kpl / SPA230 EAWS Kpl / Pehmeä mineraalivilla Paneelien välien (esim. pystysaumat ja nurkat) eristämiseen, sokkelikiskojen ja paneelien välien eristämiseen. 38 FI Sandwich panel SPA. Tarviketuoteseloste
39 Paneeliruuvi teräkseen (4-14mm) Kanta kuusiokanta 8 mm 100 Paneeliruuvi teräkseen (1.5-5mm) Kanta kuusiokanta 8 mm 100 Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA100 Paneeliruuvi CB 100 teräs ,5 x 138 SPA125 Paneeliruuvi CB 125 teräs ,5 x 158 SPA150 Paneeliruuvi CB 150 teräs ,5 x 188 SPA175 Paneeliruuvi CB 175 teräs ,5 x 218 SPA200 Paneeliruuvi CB 200 teräs ,5 x 248 SPA230 Paneeliruuvi CB 230 teräs ,5 x 288 Ruuvi: Durocoat-pinnoitettu hiiliteräs Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen Paneelien kiinnittämiseen 4-14 mm teräkseen Itseporautuva ruuvi Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA100 Paneeliruuvi CB 100 teräs ,5 x 128 SPA125 Paneeliruuvi CB 125 teräs ,5 x 148 SPA150 Paneeliruuvi CB 150 teräs ,5 x 178 SPA175 Paneeliruuvi CB 175 teräs ,5 x 208 SPA200 Paneeliruuvi CB 200 teräs ,5 x 238 SPA230 Paneeliruuvi CB 230 teräs ,5 x 278 Ruuvi: Durocoat-pinnoitettu hiiliteräs Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen 1,5-5 mm teräs Itseporautuva ruuvi Paneeliruuvi teräkseen (4-14mm), RST Kanta kuusiokanta 8 mm 100 Paneeliruuvi teräkseen (1,5-5mm), RST Kanta kuusiokanta 8 mm 100 Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA100 Paneeliruuvi SS 100 teräs ,5 x 140 SPA125 Paneeliruuvi SS 125 teräs ,5 x 165 SPA150 Paneeliruuvi SS 150 teräs ,5 x 190 SPA175 Paneeliruuvi SS 175 teräs ,5 x 215 SPA200 Paneeliruuvi SS 200 teräs ,5 x 240 SPA230 Paneeliruuvi SS 230 teräs ,5 x 275 Ruuvi: ruostumaton teräs, AISI 304 Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen Paneelien kiinnittämiseen 4-14 mm teräkseen Itseporautuva ruuvi Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA100 Paneeliruuvi SS 100 teräs ,5 x 135 SPA125 Paneeliruuvi SS 125 teräs ,5 x 160 SPA150 Paneeliruuvi SS 150 teräs ,5 x 185 SPA175 Paneeliruuvi SS 175 teräs ,5 x 235 SPA200 Paneeliruuvi SS 200 teräs ,5 x 235 SPA230 Paneeliruuvi SS 230 teräs ,5 x 270 Ruuvi: ruostumaton teräs, AISI 304 Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen 1,5-5 mm teräs Itseporautuva ruuvi FI Sandwich panel SPA. Tarviketuoteseloste 39
40 Paneeliruuvi puuhun Kanta kuusiokanta 8 mm 100 Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA100 Paneeliruuvi CB 100 puu 100 6,5 x 150 SPA125 Paneeliruuvi CB 125 puu 100 6,5 x 175 Ruuvi: Durocoat-pinnoitettu hiiliteräs Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen Paneelien kiinnittämiseen puuhun Itseporautuva ruuvi Paneeliruuvi puuhun, RST Kanta kuusiokanta 8 mm 100 Paneeli Ruuvi Koko (paksuus x pituus) (mm) SPA100 Paneeliruuvi SS 100 puu 100 6,5 x 155 SPA125 Paneeliruuvi SS 125 puu 100 6,5 x 185 SPA150 Paneeliruuvi SS 150 puu 100 6,5 x 205 SPA175 Paneeliruuvi SS 175 puu 100 6,5 x 235 SPA200 Paneeliruuvi SS 200 puu 100 6,5 x 275 SPA230 Paneeliruuvi SS 230 puu 100 6,5 x 305 Paneeli spike betoniin 100 Paneeli Spike Koko (paksuus x pituus) (mm) SPA100 Paneeli spike CB 100 betoni 100 6,3 x 152 SPA125 Paneeli spike CB 125 betoni 100 6,3 x 178 SPA150 Paneeli spike CB 150 betoni 100 6,3 x 203 SPA175 Paneeli spike CB 175 betoni 100 6,3 x 229 SPA200 Paneeli spike CB 200 betoni 100 6,3 x 254 SPA230 Paneeli spike CB 230 betoni 100 6,3 x 279 *) S5R48038XB 100 4,8 x 38 *) Sokkelikiskojen kiinnittämiseen betoniin, ei aluslevyä Ruuvi: Durocoat-pinnoitettu hiiliteräs Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen Paneelien kiinnittämiseen betoniin Kiinnittämiseen tarvitaan lisäksi Poravasaraterä EA2DB 63 *) EA2DB ,8 x 110/50 Ruuvi: ruostumaton teräs, AISI 304 Aluslevy: ruostumaton teräs 19 mm, tiivisteellinen Paneelien kiinnittämiseen puuhun Itseporautuva ruuvi 40 FI Sandwich panel SPA. Tarviketuoteseloste

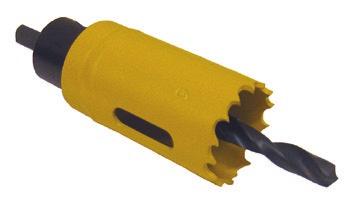

41 Poravasaraterä EA2DB 63 Paneeli Poravasaraterä Koko (paksuus x pituus) (mm) SPA100 EA2DB ,3 x 210/150 SPA125 EA2DB ,3 x 285/225 SPA150 EA2DB ,3 x 285/225 SPA175 EA2DB ,3 x 360/300 SPA200 EA2DB ,3 x 360/300 SPA230 EA2DB ,3 x 360/300 *) EA2DB ,8 x 110/50 Paneelien kiinnittämiseen betoniin Limiruuvi S1H48023L02A4RR B 100 Kanta kuusiokanta 8 mm 100 Ruuvi: hiiliteräs Aluslevy: alumiini 14 mm, tiivisteellinen Värit RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Listojen ja ikkunanpielirankojen kiinnittämiseen elementteihin. Itseporautuva ruuvi *) Sokkelikiskojen kiinnittämiseen betoniin Limiruuvi S1H48023L02A4GALVB 100 Kanta kuusiokanta 8 mm 100 Ruuvi: hiiliteräs Aluslevy: alumiini 14 mm, tiivisteellinen Räystäsrankojen ja kiinnityslevyjen kiinnittäminen paneeleihin. Itseporautuva ruuvi ListaruuviS1T48020L02A0RR B 100 Kanta kupukanta Torx T Ruuvi: hiiliteräs Aluslevy: alumiini 10 mm, tiivisteellinen Värit RR20, 21, 22, 23, 29, 33, 35, 40, 41, 45 Listojen ja ikkunanpielirankojen kiinnittämiseen elementteihin. Itseporautuva ruuvi FI Sandwich panel SPA. Tarviketuoteseloste 41
42 Ruuvi S3T48022D02A0B 100 Kanta kupukanta Torx T Ruuvi: ruostumaton teräs Ei aluslevyä Listojen ja ikkunanpielirankojen kiinnittämiseen elementteihin. Itseporautuva ruuvi Limiruuvi S3H55022L02A4B 100 Kanta kuusiokanta 8 mm 100 Ruuvi: ruostumaton teräs Aluslevy: alumiini 14 mm, tiivisteellinen Listojen sekä kasettien ja aloituslistojen kiinnittämiseen elementteihin. Itseporautuva ruuvi Listaruuvi S1E42013G Kanta litteä PH2 kanta 1000 Ruuvi: hiiliteräs Ei aluslevyä Värit RR20: Ruuvi S1E42013GRR20E 1000 Zn: Ruuvi S1E42013GE 1000 Muut värit: Listaruuvi S1E42013GE 1000 SC Sisäpuolen listojen ja ikkunanpielirankojen kiinnittämiseen elementteihin. Listaruuvi S3H55042WA4B 100 Kanta kuusiokanta 8 mm 100 Ruuvi: ruostumaton teräs Aluslevy: alumiini 14 mm, tiivisteellinen Sokkelikiskojen kiinnittämiseen puuhun Itseporautuva ruuvi Itseporautuva ruuvi 42 FI Sandwich panel SPA. Tarviketuoteseloste
43 Limiruuvi S1H63032L03S6GALVB 100 Kanta kuusiokanta 8 mm 100 Ruuvi: hiiliteräs Aluslevy: ruostumaton teräs 16 mm, tiivisteellinen Ovenpielirankojen sekä orsien ( mm) kiinnittämiseen paneeliin. Itseporautuva laipallinen ruuvi Aluslevy EA2W40-910S 100 Ruostumaton teräs, tiivisteetön Uppokiinnitykseen Paneelin kiinnikkeiden standardilevy pitää poistaa. Vaaditaan lisäksi reikä 27 mm (Reikäsahalla D27 EA6PS). Reikäsaha EA2HS D27 Uppokiinnitysreiän poraamiseen paneelin pintaan 27 mm reikä on sopiva aluslevylle EA2W40-910S. Aluslevy EA2WS Ruostumaton teräs 29 mm, tiivisteellinen Isompi aluslevy paneelikiinnikkeille. Tapauksiin, joissa paneelien kiinnityksiltä vaaditaan suurempaa lujuutta. FI Sandwich panel SPA. Tarviketuoteseloste 43
44 Ø6 4 PCS Ø Ø6 4 PCS Ø6 4 PCS Ø14 Ø6 4 PCS Leveys Kiinnityslevy EA6FP1 250 mm 150 mm 2.50 mm 0.74 kg/ Leveys Kiinnityslevy EA6FP2 240 mm 142 mm 2.50 mm 0.74 kg/ Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelin kierreholkkikiinnityksiin, tilaustuote (ei varastossa). Ø Leveys Kiinnityslevy EA6FP3 250 mm 150 mm 2.50 mm 0.74 kg/ Leveys Kiinnityslevy EA6FP4 250 mm 150 mm 2.50 mm 0.74 kg/ Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelin kierreholkkikiinnityksiin, tilaustuote (ei varastossa). Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelien kierreholkkikiinnityksiin 44 FI Sandwich panel SPA. Tarviketuoteseloste
45 Ø6 4 PCS Ø6 4 PCS Leveys Kiinnityslevy EA6FP5 250 mm 150 mm 2.50 mm 0.74 kg/ Leveys Kiinnityslevy EA6FP6 250 mm 150 mm 2.50 mm 0.74 kg/ Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelin kierreholkkikiinnityksiin, tilaustuote (ei varastossa). Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Paneelin kierreholkkikiinnityksiin, tilaustuote (ei varastossa) Ø6 4 PCS Leveys Kiinnityslevy EA6FP7 250 mm 150 mm 2.50 mm 0.74 kg/ Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Leveys Asennuslevy EA6MP1 625 mm 200 mm 2.0 mm 2.5 kg/ Kuumasinkitty teräsohutlevy (EN 10346) Sinkitty Zn Tikkaiden läpikiinnitykseen SPA paneeliin. Ilman kiinnitysreikiä: Asennuslevy EA6MP2. Paneelin kierreholkkikiinnityksiin, tilaustuote (ei varastossa). FI Sandwich panel SPA. Tarviketuoteseloste 45
46 Ponttinostinsalkku vaaka EA6LTALAHD1 / EA6LTALAHD kg/salkku nostinta/salkku Nostimen väri Sininen Seinäpaneelien vaaka-asennukseen Ponttinostinsalkku vaaka EA6LTALAHD1 = VUOKRATTAVA nostinsalkku Ponttinostinsalkku vaaka EA6LTALAHD2 = MYYTÄVÄ nostinsalkku (ei palaudu) Nostinten sallimat paneelien maksimipituudet Paneeli Nostin ja turvaliina / Paneelin maksimipituus Nostin ja turvaliina / Paneelin maksimipituus SPA100 1 /6.5 m 2 /13.0 m SPA125 1 /5.8 m 2 /11.6 m SPA150 1 /5.2 m 2 /10.4 m SPA175 1 /4.7 m 2 /9.4 m SPA200 1 /4.3 m 2 /8.6 m SPA230 1 /3.8 m 2 /7.6 m 46 FI Sandwich panel SPA. Tarviketuoteseloste
47 Ponttinostinsalkku pysty EA6LTALAVD 26.0 kg/salkku 2 nostinta/salkku Nostimen väri Punainen Seinäpaneelien pysty- ja diagonaaliasennukseen sekä leikattujen seinäpaneelien vaaka-asennukseen. VUOKRATTAVA nostinsalkku Nostinten sallimat paneelien maksimipituudet Paneeli Nostin ja turvaliina / Paneelin maksimipituus Nostin ja turvaliina / Paneelin maksimipituus SPA100 1 /6.0 m SPA125 1 /6.0 m SPA150 1 /5.6 m 2 /6.0 m SPA175 1 /5.0 m 2 /6.0 m SPA200 1 /4.6 m 2 /6.0 m SPA230 1 /4.0 m 2 /6.0 m FI Sandwich panel SPA. Tarviketuoteseloste 47
48 ALIPAINENOSTIN 140 SEINÄ ALIPAINENOSTIN 140 SEINÄ kg/nostin (kuljetuslaatikoineen) 1 nostin Valmistajan tunnus Clad Boy 140/Clad Boy 152 Seinäpaneelien vaaka- ja pystyasennukseen sekä leikattujen seinäpaneelien asennukseen. VUOKRATTAVIA nostimia, toimitaan erillisen ohjeen mukaisesti. ALIPAINENOSTIN 1285 KATTO kg/nostin (kuljetuslaatikoineen) 1 nostin Valmistajan tunnus Clad Boy 1285 PU-kattopaneelien sekä tarvittaessa SPA-seinäpaneelien ja leikattujen SPA-seinäpaneelien vaaka-asennukseen. VUOKRATTAVA nostin, toimitaan erillisen ohjeen mukaisesti. 48 FI Sandwich panel SPA. Tarviketuoteseloste
49 ALIPAINENOSTIN 1285 KATTO kg/nostin 1 nostin Valmistajan tunnus ViaVac CB-4 PU-kattopaneelien sekä tarvittaessa SPA-seinäpaneelien ja leikattujen SPA-seinäpaneelien vaaka-asennukseen. VUOKRATTAVIA nostimia, toimitaan erillisen ohjeen mukaisesti. ALIPAINENOSTIN CBDC 375 SEINÄ 70.0 kg/nostin 1 nostin Valmistajan tunnus ViaVac CBdc Seinäpaneelien vaaka- ja pystyasennukseen sekä leikattujen seinäpaneelien asennukseen. VUOKRATTAVIA nostimia, toimitaan erillisen ohjeen mukaisesti. FI Sandwich panel SPA. Tarviketuoteseloste 49
50 50 FI Sandwich panel SPA. Tarviketuoteseloste
51 FI Sandwich panel SPA. Tarviketuoteseloste 51
52 Työskentelemme kiinteistösijoittajien ja -kehittäjien kanssa, jotka näkevät mahdollisuuksia. Olemme olemassa suunnittelijoita ja rakentajia varten, jotka toteuttavat unelmiaan. Olemme täällä ihmisiä varten, jotka saavat rakennukset elämään. CFI.006FI/ /LSB Tämä julkaisu on tarkistettu mahdollisimman huolellisesti. Emme kuitenkaan vastaa mahdollisista virheistä tai tietojen väärästä soveltamisesta aiheutuneista välittömistä tai välillisistä vahingoista. Oikeudet muutoksiin pidätetään. Tarkassa vertailussa on aina käytettävä alkuperäisiä standardeja. Viimeisimmät tekniset päivitykset löydät: Ruukki Construction Oy, Panuntie 11, Helsinki, , Copyright 2018 Ruukki Construction. Kaikki oikeudet pidätetään. Ruukki ja Ruukin tuotenimet ovat Rautaruukki Oyj:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Rautaruukki on SSAB:n tytäryhtiö.
