1 PROFILOIDUT LEVYT JA ORRET TARVIKKEET

2 Sisältö Kiinnikkeet kantaville poimulevyille Kiinnikkeet matalille profiileille, liittolevyille, orsille ja listoille Istukat ja poranterät Tiivisteet Listat...14 Muut tarvikkeet Profiloidut levyt ja orret

3 Tuotenimi: Poraruuvi 2 5mm teräs S1H55025D06F5B 100 Aluslevy: Ei aluslevyä (Ø 15mm kaulus) Kantavan poimulevyn kiinnittämiseen rakenneteräkseen, kokonaismateriaalipaksuus 6mm. Ei vesitiivis. Tuotenimi: Poraruuvi 3 6mm teräs S1H63032D06T6B 100 Aluslevy: Ø 16mm hiiliteräs, tiivisteellinen Kantavan poimulevyn kiinnitämiseen rakenneteräkseen & orsiin, kokonaismateriaalipaksuus 6mm. Käytetään, jos tarvitaan suurempaa leikkauslujuutta paksuilla (1,5 mm) poimulevyillä. Ei varastotuote. Tuotenimi: Ruuvi SD6 teräs S1H55028D06T5B 100 Aluslevy: Ø 15mm hiiliteräs, tiivisteellinen Kantavan poimulevyn kiinnitämiseen rakenneteräkseen & orsiin, kokonaismateriaalipaksuus 6mm. Itseporaava ruuvi Tuotenimi: Ruuvi SD14 teräs S5H55034D14T5B 100 Aluslevy: Ø 15mm hiiliteräs, tiivisteellinen Korroosioluokka: C3 Kantavan poimulevyn kiinnitämiseen rakenneteräkseen, kokonaismateriaalipaksuus 14mm. Rakenneteräksen materiaalipaksuus 4mm. Itseporaava ruuvi Kiinnikkeet kantaville poimulevyille Profiloidut levyt ja orret 3

4 Tuotenimi: Ruuvi 4 14 mm teräs S3H55040D14S6B 100 Aluslevy: Ø 16mm ruostumaton teräs, tiivisteellinen Kantavan poimulevyn kiinnitämiseen rakenneteräkseen, kokonaismateriaalipaksuus 12mm. Itseporaava ruuvi Tuotenimi: Ruuvi rst teräs S3H63025TCS6B 100 Aluslevy: Ø 16mm ruostumaton teräs, tiivisteellinen Kantavan poimulevyn ja orren kiinnittämiseen rakenneteräkseen, kokonaismateriaalipaksuus 12mm. Itsekierteittävä ruuvi, esiporattava, suositeltu poranterä EA2DB5860HSS. Tuotenimi: Ruuvi rst teräs S3H63019TCS6B 100 Aluslevy: Ø 16mm ruostumaton teräs, tiivisteellinen Kantavan poimulevyn ja orren kiinnitämiseen rakenneteräkseen, kokonaismateriaalipaksuus 6mm. Itsekierteittävä ruuvi, esiporattava, suositeltu poranterä EA2DB5860HSS. Tuotenimi: Ruuvi 1,5 3 mm teräs S1H48019D03T5B 100 Aluslevy: Ø 15mm hiiliteräs, tiivisteellinen Kantavan poimulevyn kiinnittämiseen orteen, kokonaismateriaalipaksuus 3mm. 4 Profiloidut levyt ja orret Kiinnikkeet kantaville poimulevyille

5 Tuotenimi: Ruuvi rst SX3/9 S3H60029D03S6B 100 Aluslevy: Ø 16mm ruostumaton teräs, tiivisteellinen Kantavan poimulevyn kiinnittämiseen orteen, kokonaismateriaalipaksuus 3mm. Itseporaava ruuvi Tuotenimi: Ruuvi SW3 puu S5H65050WS6B 100 Aluslevy: Ø 16mm hiiliteräs, tiivisteellinen Korroosioluokka: C3 Kantavan poimulevyn kiinnittämiseen puuhun, kokonaislevypaksuus 3mm. Itseporaava ruuvi Tuotenimi: Ruuvi S3H55031D05S6B 100 Aluslevy: Ø 16mm ruostumaton teräs, tiivisteellinen Kantavan poimulevyn kiinnittämiseen orteen, kokonaismateriaalipaksuus 5mm. Tuotenimi: Spike S5R63051XB 100 Aluslevy: Ø 19mm ruostumaton teräs, tiivisteellinen Korroosioluokka: C3 Kantavan poimulevyn ja orren kiinnittämiseen betoniin, kokonaismateriaalipaksuus 6mm. Spike, suositeltu poranterä EA2DB SDS. Kiinnikkeet kantaville poimulevyille Profiloidut levyt ja orret 5

6 Tuotenimi: Limiruuvi S1H63020L02F5GALVB 100 Aluslevy: Ei aluslevyä (Ø 15mm kaulus) Kantavan poimulevyn sivuttais- ja päittäislimitykseen kokonaislevypaksuus 2mm. Ei vesitiivis. Tuotenimi: Limiruuvi S3H55022L02A4B 100 Aluslevy: Ø 14mm ruostumaton teräs, tiivisteellinen Kantavan poimulevyn sivuttais- ja päittäislimitykseen kokonaislevypaksuus 2mm. Tuotenimi: Limiruuvi S1H48020D02A4B 100 Aluslevy: Ø 14mm hiiliteräs, tiivisteellinen Kantavan poimulevyn sivuttais- ja päittäislimitykseen kokonaislevypaksuus 2mm. Tuotenimi: Limiruuvi S1H63032L03F5BGALVB 100 Aluslevy: Ei aluslevyä (Ø 15mm kaulus) Kantavan poimulevyn sivuttais- ja päittäislimitykseen kokonaislevypaksuus mm. Ei vesitiivis. 6 Profiloidut levyt ja orret Kiinnikkeet kantaville poimulevyille

7 Tuotenimi: Limitysruuvi S3H60027L03S6B 100 Aluslevy: Ø 16mm ruostumaton jousiprikka aluslevy, ei tiivisteellinen Kantavan poimulevyn sivuttais- ja päittäislimitykseen kokonaislevypaksuus 4.5mm. Ei vesitiivis. Kiinnikkeet kantaville poimulevyille Profiloidut levyt ja orret 7

8 Tuotenimi: Termorankaruuvi CFS1SL34215 Kanta: Matala neliökanta Aluslevy: Ei aluslevyä Orsien kiinnittämiseen toisiinsa, kokonaislevypaksuus mm. Vaatii erikoisistukan RAOE466. Ei varastotuote Tuotenimi: Listaruuvi S1E42013GE 1000 Listaruuvi S1E42013GRR20E 1000 Kanta: Flat PH2 Pakkauskoko: 1000 kpl Aluslevy: Ei aluslevyä Värit: Maalaamaton ja RR20 Sisäpuolisten peitelistojen kiinnittämiseen kantavaan poimulevyyn. Tuotenimi: Termorankaruuvi teräs S1R48016D03B 100 Kanta: Matala neliökanta Aluslevy: Ei aluslevyä Orsien kiinnittämiseen toisiinsa, kokonaislevypaksuus 2.7 4mm. Vaatii erikoisistukan RAOE466. Tuotenimi: Listaruuvi rst teräs S3T48023D02A0B 100 Kanta: T20 Aluslevy: Ø 10mm alumiini, tiivisteellinen Listojen kiinnittämiseen kantavaan poimulevyyn. 8 Profiloidut levyt ja orret Kiinnikkeet matalille profiileille, liittolevyille, orsille ja listoille

9 Tuotenimi: Panelkiinnike Spike S5R48038XB 100 Aluslevy: Ei aluslevyä Korroosioluokka: C3 Listojen kiinnittämiseen betoniin. Spike, suositeltu poranterä EA2DB Ei vesitiivis. Tuotenimi: Kateruuvi S1H48028WA4B GALV 100 Kateruuvi S1H48028WA4RR B 100 Aluslevy: Ø 14mm alumiini, tiivisteellinen Värit: Maalaamaton, RR11, 20, 21, 22, 23, 24, 29, 30, 31, 32, 33, 34, 35, 36, 37, 40, 41, 42, 43, 44, 45, 750 Matalien profiilien kiinnittämiseen puuhun. Tuotenimi: Ruuvi alumiini puuhun S2H55035WA4C Ruuvi alumiini puuhun S2H55035WA4RR20C Pakkauskoko: 250 kpl Ruuvi: Alumiini Aluslevy: Ø 14mm alumiini, tiivisteellinen Värit: Maalaamaton ja RR20 Alumiiniprofiilien kiinnittämiseen puuhun. Tuotenimi: Porakärkiruuvi S3H48025D02S9.6B 100 Porakärkiruuvi S3H4825D2S9.6RR20B 100 Aluslevy: Ø 9.5mm ruostumaton teräs, tiivisteellinen Värit: Maalaamaton, RR20 ja RR40 Korroosioluokka: C3 Design Tokyo S18 kiinnittämiseen koolausorteen; kokonaismateriaalipaksuus 4mm Ei varastotuote. Kiinnikkeet matalille profiileille, liittolevyille, orsille ja listoille Profiloidut levyt ja orret 9

10 Tuotenimi: Limiruuvi S1H48023L02A4RR B 100 Aluslevy: Ø 14mm hiiliteräs, tiivisteellinen Värit: RR21, 22, 23, 24, 29, 30, 31, 32, 33, 34, 35, 36, 37, 40, 41, 42, 43, 750 Listojen ja matalien profiilien kiinnittämiseen teräkseen. Tuotenimi: Kiinnike CS48-36 CFF4836 Pituus: 78 mm (treaded part 60 mm) Halkaisija: 8mm (M8) Pakkauskoko: 1 kpl Ruostumaton teräs (Korroosioluokka C4) Kannakointikiinnike liittolevylle. Ei sisällä mutteria. 10 Profiloidut levyt ja orret Kiinnikkeet matalille profiileille, liittolevyille, orsille ja listoille

11 Tuotenimi: Pakkauskoko: 1 kpl Hylsy RAOE466 Istukka matalalle neliökantaruuville CFS1SL & S1R48016D03B 100 (Termorankaruuvi). Tuotenimi: Poranterä SDS EA2DB SDS Halkaisija: 6.3 mm Pituus: 160/100 mm Istukka: SDS+ Pakkauskoko: 1 kpl Betonin esiporaamiseen kiinnikkeelle Spike S5R63051XB 100. Tuotenimi: Poravasaraterä EA2DB Halkaisija: 4.8 mm Pituus: 110/50mm Istukka: SDS+ Pakkauskoko: 1 kpl Betonin esiporaamiseen kiinnikkeelle Spike S5R48038XB 100. Tuotenimi: Poranterä HSS EA2DB5860HSS Halkaisija: 5.8 mm Pituus: 60 mm Istukka: Pyöreä Pakkauskoko: 1 kpl Teräksen esiporaamiseen, itsekierteittäville ruuveille S3H63019TCS6B 100 ja S3H63025TCS6B 100. Profiloidut levyt ja orret Istukat ja poranterät 11

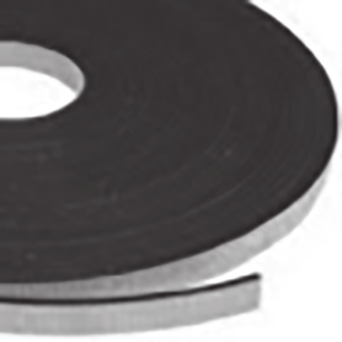

12 Tuotenimi: Ruuvitiiviste T130M EPDM RA3SP130M Paksuus: 5mm Outer Ø: 12mm Inner Ø: 5mm EPDM-kumi Ruuvitiiviste T130M profiilille. Tuotenimi: Saumanauha RA3SS310 Paksuus: 3 mm Width: 10 mm Pituus: 25 m/rulla Pakkauskoko: 1 rulla Solumuovi (umpisoluinen plyeteeni). Listatiiviste. Ruuvien vakiotiiviste ei ole vesitiivis T130M profiilissa, tarvitaan tämä erillinen tiiviste. Tuotenimi: Tiiviste Paksuus: 30mm (T-profiili) 40mm (CS-profiili) Pakkauskoko: 1 kpl Solumuovi (umpisoluinen plyeteeni). Tiiviste matalille profiileille, kantaville poimulevyille ja liittolevyille. Käytetään yhdessä tiivistyslistojen kanssa. Tiivisteen pituus on sama, kuin vastaavan poimulevyn. Tiivistetyyppi Profiililevy Tiiviste T45-30 iso RA3F4530B Tiiviste T45-60 pieni RA3F4560S Tiiviste T45-30E iso RA3F4530EB Tiiviste T45-95E pieni RA3F4595ES Tiiviste T70-57L iso RA3F7057B Tiiviste T70-65L pieni RA3F7065S Tiiviste T130 iso RA3F13075B Tiiviste T130 pieni RA3F13075S Tiiviste T L pieni RA3F153117S Tiiviste T153-40L iso RA3F15340B Tiiviste CS48-36 pieni CF3F4836B Tiiviste CS48-36 iso CF3F4836S T45-30 (iso tiiviste) T45-60 (Pieni tiiviste) T45-30E (iso tiiviste) T45-95 (Pieni tiiviste) T70-57L (Leveä laippa ylöspäin) T70-65L (Kapea laippa ylöspäin) T130M-75L (Leveä laippa ylöspäin) T130M-110L (Kapea laippa ylöspäin) T157-75L (Leveä laippa ylöspäin) T L (Kapea laippa ylöspäin) CS (Pieni tiiviste) CS (iso tiiviste) 12 Profiloidut levyt ja orret Tiivisteet

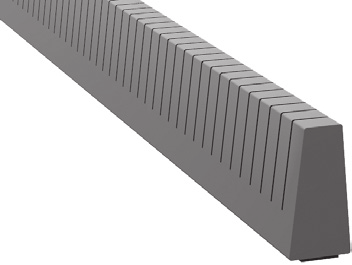

13 Tuotenimi: RA3FUNI40 Height: 40 mm Width: 20 mm Pituus: 50 m/rulla Pakkauskoko: 1 rulla Solumuovi (umpisoluinen plyeteeni). Yleistiiviste kantaville poimulevyille ja alle 45mm korkeille matalille profiileille. Profiloidut levyt ja orret Tiivisteet 13
