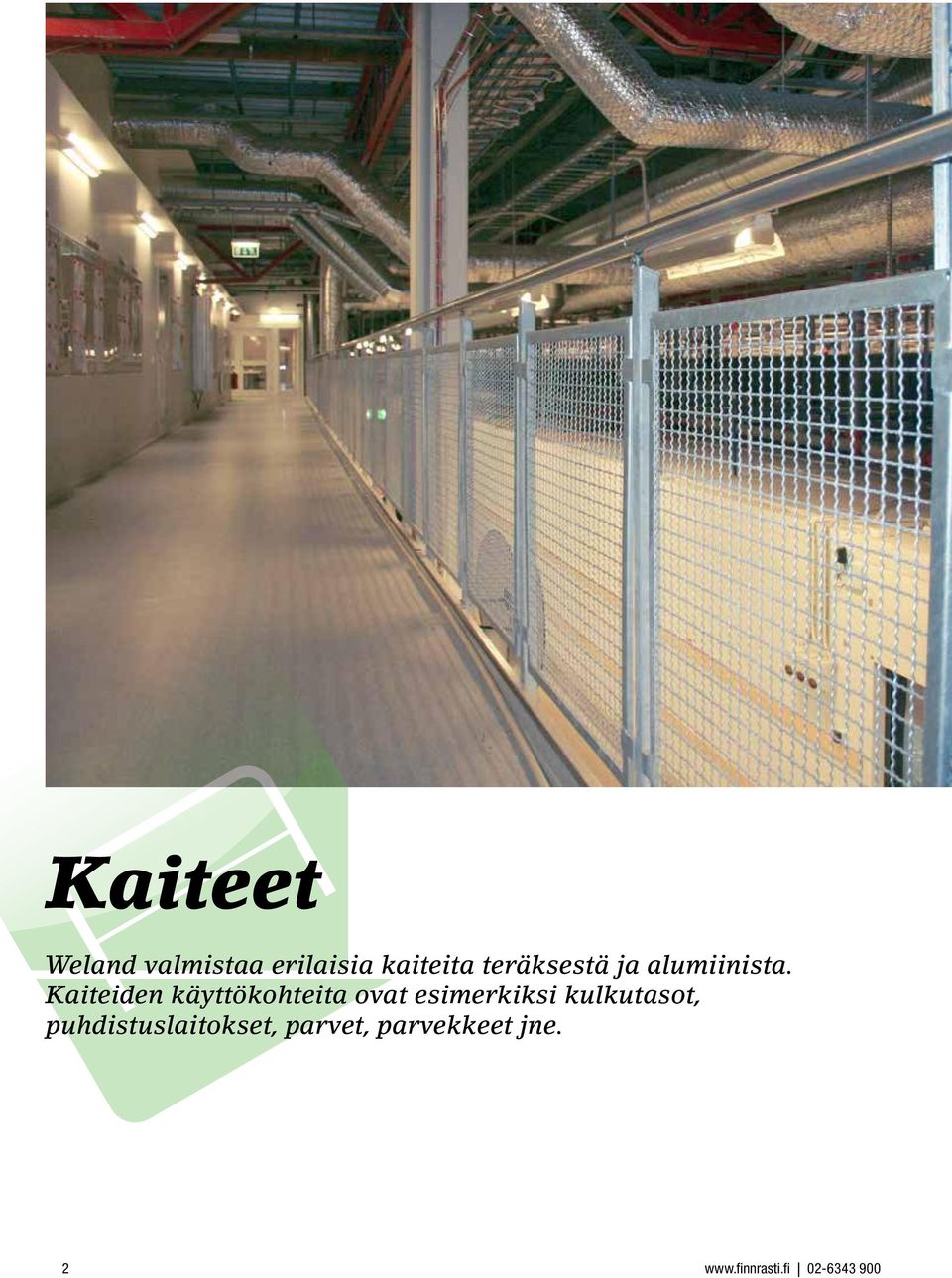

2 Kaiteet Weland valmistaa erilaisia kaiteita teräksestä ja alumiinista. Kaiteiden käyttökohteita ovat esimerkiksi kulkutasot, puhdistuslaitokset, parvet, parvekkeet jne

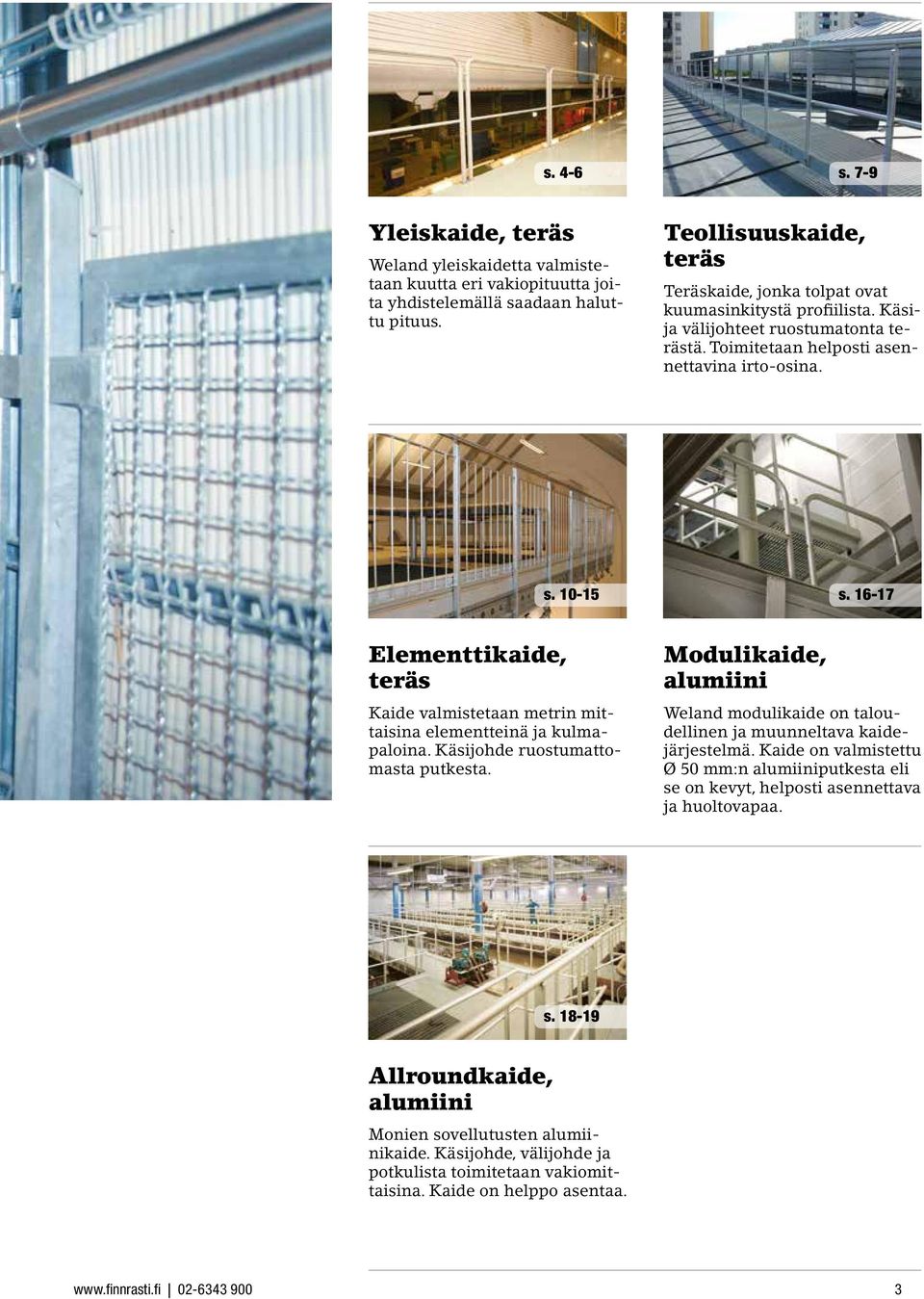

3 s. 4-6 s. 7-9 Yleiskaide, teräs Weland yleiskaidetta valmistetaan kuutta eri vakiopituutta joita yhdistelemällä saadaan haluttu pituus. Teollisuuskaide, teräs Teräskaide, jonka tolpat ovat kuumasinkitystä profiilista. Käsija välijohteet ruostumatonta terästä. Toimitetaan helposti asennettavina irto-osina. s s Elementtikaide, teräs Kaide valmistetaan metrin mittaisina elementteinä ja kulmapaloina. Käsijohde ruostumattomasta putkesta. Modulikaide, alumiini Weland modulikaide on taloudellinen ja muunneltava kaidejärjestelmä. Kaide on valmistettu Ø 50 mm:n alumiiniputkesta eli se on kevyt, helposti asennettava ja huoltovapaa. s Allroundkaide, alumiini Monien sovellutusten alumiinikaide. Käsijohde, välijohde ja potkulista toimitetaan vakiomittaisina. Kaide on helppo asentaa

4 Yleiskaide, teräs Weland yleiskaiteesta valmistetaan 6 erilaista vakiopituutta, joista voidaan yhdistellä halutun pituinen yhdistelmä. Vakiopituudet ovat 400, 500, 700, 1000, 1500 ja 2000 mm. Kaiteen korkeus on 1100 mm ja samaa kaidetta käytetään päällekiinnitystä ja sivukiinnitystä varten. Kaide voidaan kiinnittää seinään tai tolppaan erityisillä seinäkiinnikkeillä. Kaide voidaan täydentää kulmatai nurkkakaiteella, jonka mitat ovat 400 x 400 mm sekä portilla, jonka kulkuaukon leveys on enintään 1000 mm. Kaiteet, kiinnitysosat ja muut tarvikkeet kuten potkulistat ja kiinnikkeet ovat varastotuotteita. Kaiteet valmistetaan suurina sarjoina kustannustehokkailla menetelmillä, minkä ansiosta hinta on erittäin kilpailukykyinen. Päällekiinnitys Sivukiinnitys Kaikki osat on kuumasinkitty

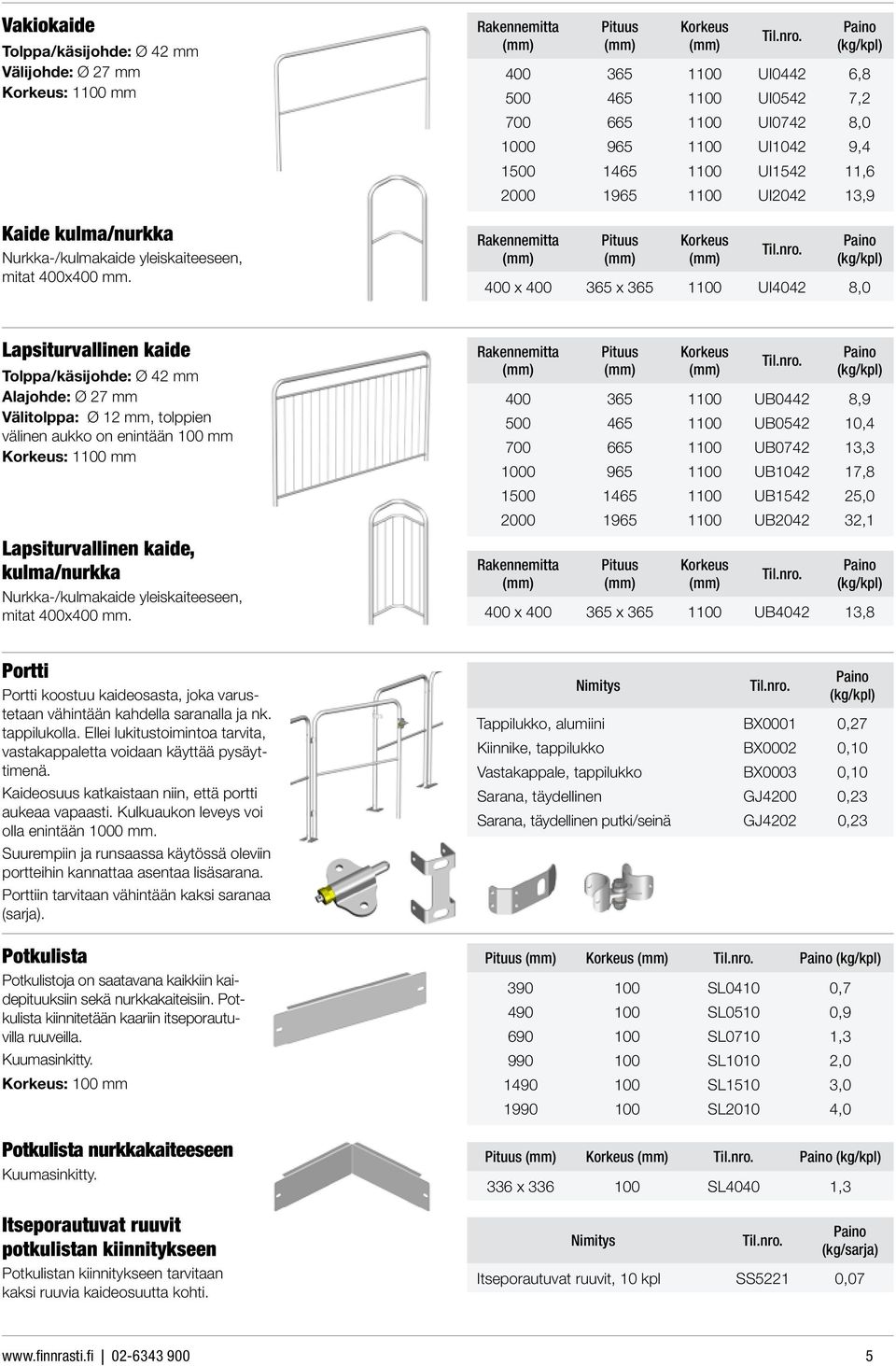

5 Vakiokaide Tolppa/käsijohde: Ø 42 mm Välijohde: Ø 27 mm Korkeus: 1100 mm Kaide kulma/nurkka Nurkka-/kulmakaide yleiskaiteeseen, mitat 400x400 mm. Rakennemitta Pituus Korkeus UI0442 6, UI0542 7, UI0742 8, UI1042 9, UI , UI ,9 Rakennemitta Pituus Korkeus 400 x x UI4042 8,0 Lapsiturvallinen kaide Tolppa/käsijohde: Ø 42 mm Alajohde: Ø 27 mm Välitolppa: Ø 12 mm, tolppien välinen aukko on enintään 100 mm Korkeus: 1100 mm Lapsiturvallinen kaide, kulma/nurkka Nurkka-/kulmakaide yleiskaiteeseen, mitat 400x400 mm. Rakennemitta Pituus Korkeus UB0442 8, UB , UB , UB , UB , UB ,1 Rakennemitta Pituus Korkeus 400 x x UB ,8 Portti Portti koostuu kaideosasta, joka varustetaan vähintään kahdella saranalla ja nk. tappilukolla. Ellei lukitustoimintoa tarvita, vastakappaletta voidaan käyttää pysäyttimenä. Kaideosuus katkaistaan niin, että portti aukeaa vapaasti. Kulkuaukon leveys voi olla enintään 1000 mm. Suurempiin ja runsaassa käytössä oleviin portteihin kannattaa asentaa lisäsarana. Porttiin tarvitaan vähintään kaksi saranaa (sarja). Potkulista Potkulistoja on saatavana kaikkiin kaidepituuksiin sekä nurkkakaiteisiin. Potkulista kiinnitetään kaariin itseporautuvilla ruuveilla. Kuumasinkitty. Korkeus: 100 mm Potkulista nurkkakaiteeseen Kuumasinkitty. Itseporautuvat ruuvit potkulistan kiinnitykseen Potkulistan kiinnitykseen tarvitaan kaksi ruuvia kaideosuutta kohti. Nimitys Pituus Korkeus SL0410 0, SL0510 0, SL0710 1, SL1010 2, SL1510 3, SL2010 4,0 Pituus Korkeus 336 x SL4040 1,3 Tappilukko, alumiini BX0001 0,27 Kiinnike, tappilukko BX0002 0,10 Vastakappale, tappilukko BX0003 0,10 Sarana, täydellinen GJ4200 0,23 Sarana, täydellinen putki/seinä GJ4202 0,23 Nimitys (kg/sarja) Itseporautuvat ruuvit, 10 kpl SS5221 0,

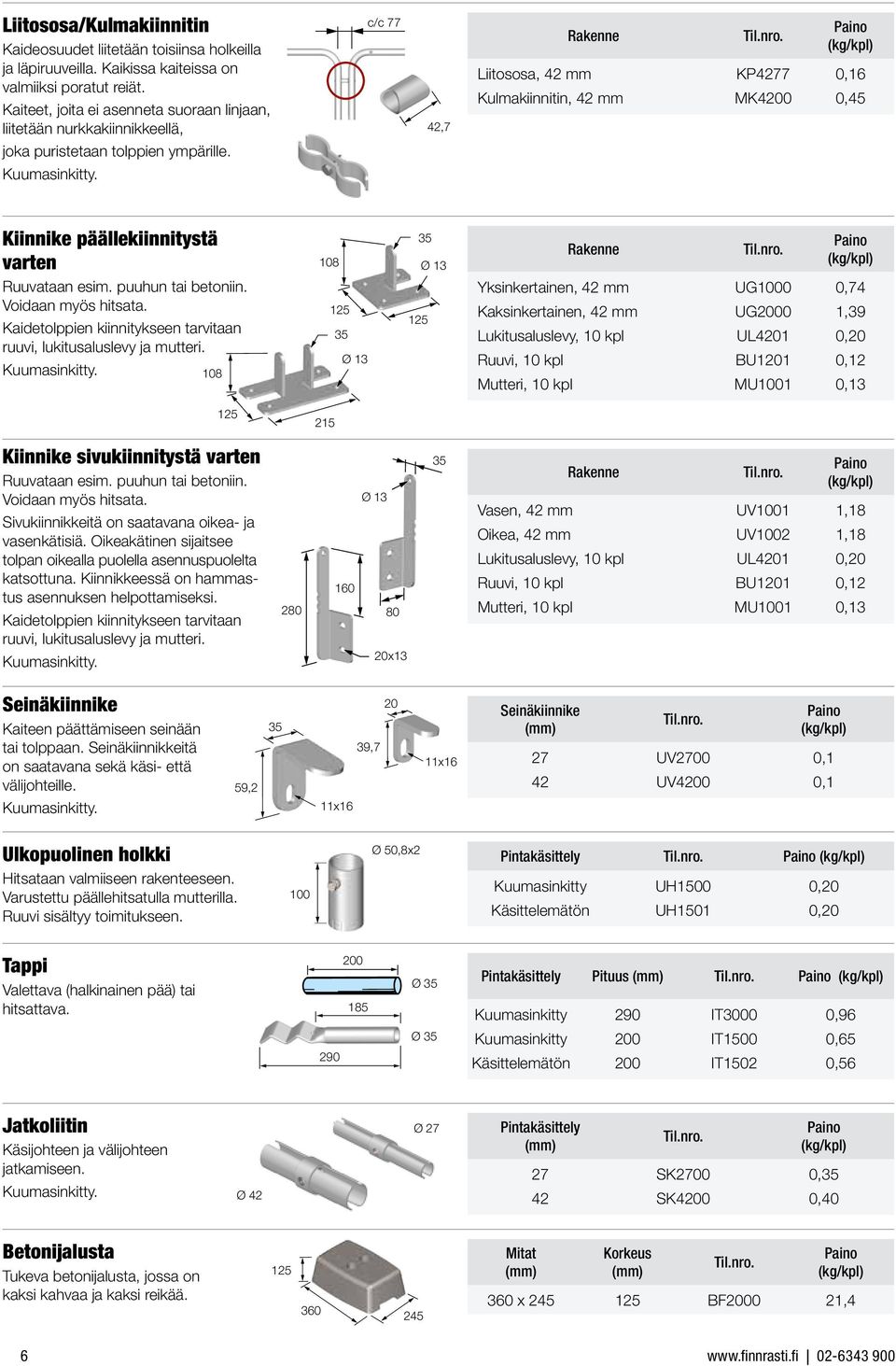

6 Liitososa/Kulmakiinnitin Kaideosuudet liitetään toisiinsa holkeilla ja läpiruuveilla. Kaikissa kaiteissa on valmiiksi poratut reiät. Kaiteet, joita ei asenneta suoraan linjaan, liitetään nurkkakiinnikkeellä, c/c 77 42,7 Rakenne Liitososa, 42 mm KP4277 0,16 Kulmakiinnitin, 42 mm MK4200 0,45 joka puristetaan tolppien ympärille. Kuumasinkitty. Kiinnike päällekiinnitystä varten Ruuvataan esim. puuhun tai betoniin. Voidaan myös hitsata. Kaidetolppien kiinnitykseen tarvitaan ruuvi, lukitusaluslevy ja mutteri. Kuumasinkitty Ø Ø 13 Rakenne Yksinkertainen, 42 mm UG1000 0,74 Kaksinkertainen, 42 mm UG2000 1,39 Lukitusaluslevy, 10 kpl UL4201 0,20 Ruuvi, 10 kpl BU1201 0,12 Mutteri, 10 kpl MU1001 0, Kiinnike sivukiinnitystä varten Ruuvataan esim. puuhun tai betoniin. Voidaan myös hitsata. Sivukiinnikkeitä on saatavana oikea- ja vasenkätisiä. Oikeakätinen sijaitsee tolpan oikealla puolella asennuspuolelta katsottuna. Kiinnikkeessä on hammastus asennuksen helpottamiseksi. Kaidetolppien kiinnitykseen tarvitaan ruuvi, lukitusaluslevy ja mutteri. Kuumasinkitty Ø x13 35 Rakenne Vasen, 42 mm UV1001 1,18 Oikea, 42 mm UV1002 1,18 Lukitusaluslevy, 10 kpl UL4201 0,20 Ruuvi, 10 kpl BU1201 0,12 Mutteri, 10 kpl MU1001 0,13 Seinäkiinnike Kaiteen päättämiseen seinään tai tolppaan. Seinäkiinnikkeitä on saatavana sekä käsi- että välijohteille. Kuumasinkitty. 59, x16 39, x16 Seinäkiinnike 27 UV2700 0,1 42 UV4200 0,1 Ulkopuolinen holkki Hitsataan valmiiseen rakenteeseen. Varustettu päällehitsatulla mutterilla. Ruuvi sisältyy toimitukseen. 100 Ø 50,8x2 Pintakäsittely Kuumasinkitty UH1500 0,20 Käsittelemätön UH1501 0,20 Tappi Valettava (halkinainen pää) tai hitsattava Ø 35 Pintakäsittely Pituus Kuumasinkitty 290 IT3000 0, Ø 35 Kuumasinkitty 200 IT1500 0,65 Käsittelemätön 200 IT1502 0,56 Jatkoliitin Käsijohteen ja välijohteen jatkamiseen. Kuumasinkitty. Ø 42 Ø 27 Pintakäsittely 27 SK2700 0,35 42 SK4200 0,40 Betonijalusta Tukeva betonijalusta, jossa on kaksi kahvaa ja kaksi reikää Mitat Korkeus 360 x BF ,

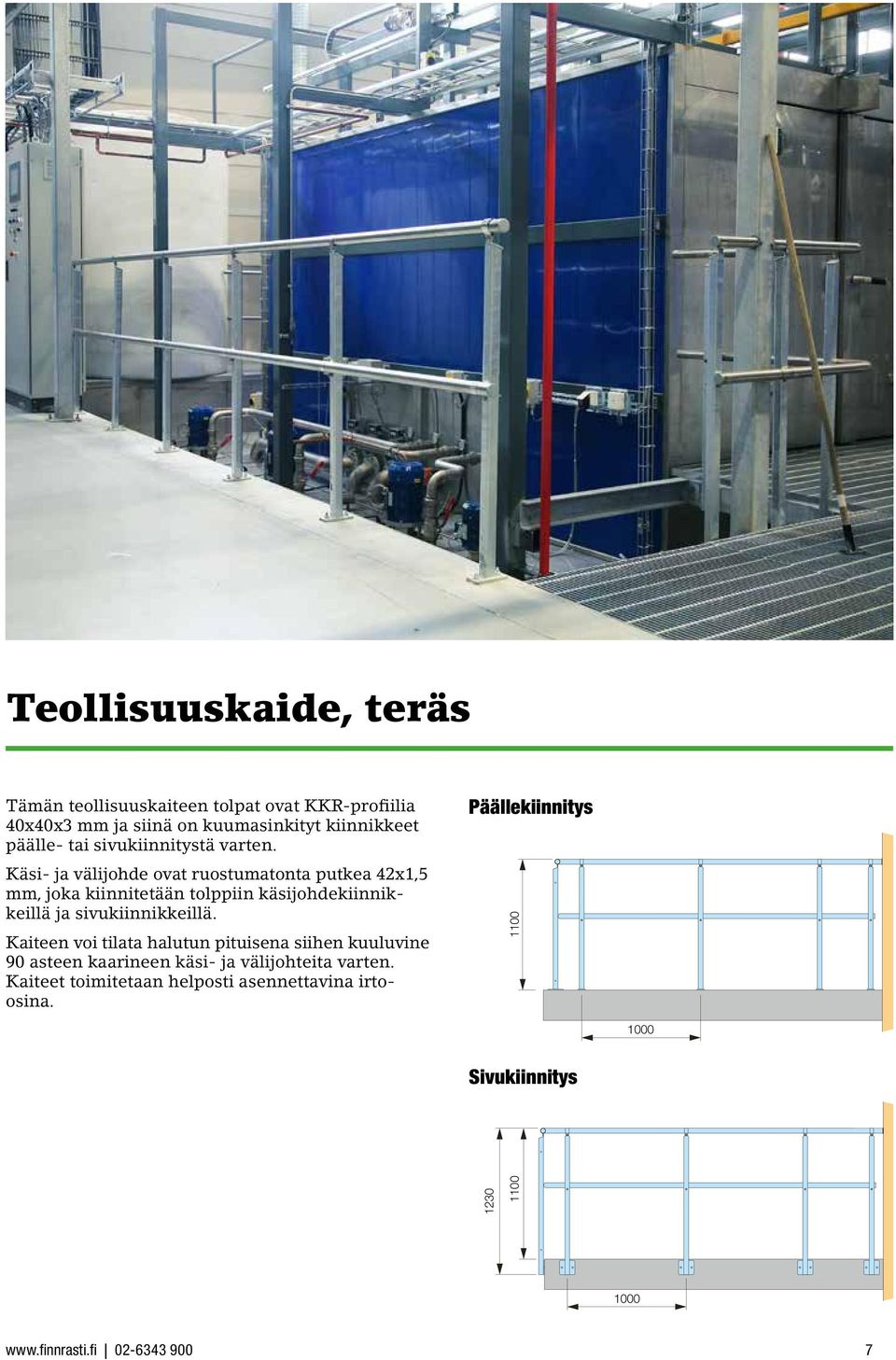

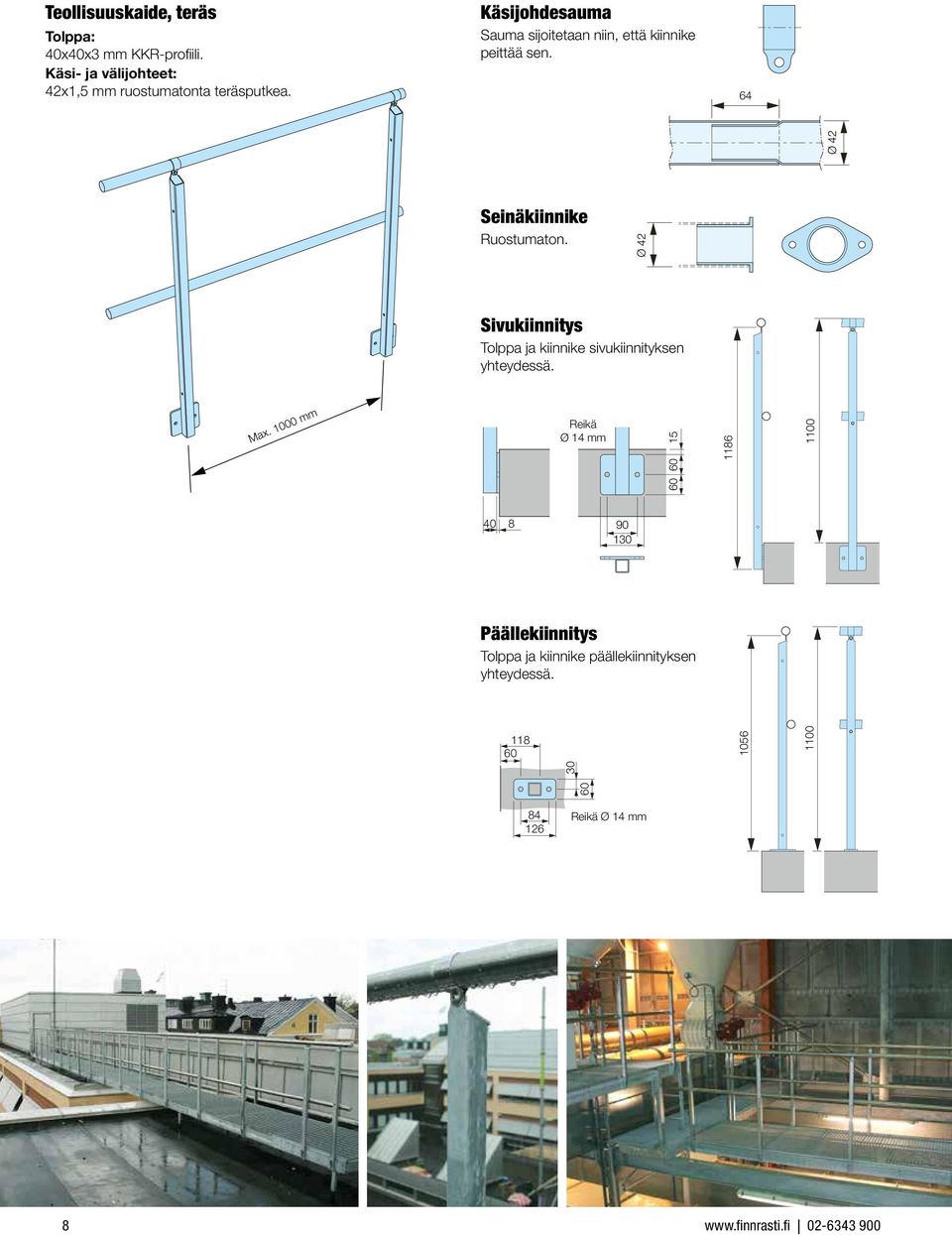

7 Teollisuuskaide, teräs Tämän teollisuuskaiteen tolpat ovat KKR-profiilia 40x40x3 mm ja siinä on kuumasinkityt kiinnikkeet päälle- tai sivukiinnitystä varten. Käsi- ja välijohde ovat ruostumatonta putkea 42x1,5 mm, joka kiinnitetään tolppiin käsijohdekiinnikkeillä ja sivukiinnikkeillä. Kaiteen voi tilata halutun pituisena siihen kuuluvine 90 asteen kaarineen käsi- ja välijohteita varten. Kaiteet toimitetaan helposti asennettavina irtoosina. Päällekiinnitys Sivukiinnitys

8 Teollisuuskaide, teräs Tolppa: 40x40x3 mm KKR-profiili. Käsi- ja välijohteet: 42x1,5 mm ruostumatonta teräsputkea. Käsijohdesauma Sauma sijoitetaan niin, että kiinnike peittää sen. 64 Ø 42 Seinäkiinnike Ruostumaton. Ø 42 Sivukiinnitys Tolppa ja kiinnike sivukiinnityksen yhteydessä. Max mm Reikä Ø 14 mm Päällekiinnitys Tolppa ja kiinnike päällekiinnityksen yhteydessä Reikä Ø 14 mm

9

10 Elementtikaide, teräs Welandin elementtikaide sopii erilaisille tasoille, parville ja parvekkeille. Kaide koostuu 40x40x3 mm:n tolpasta, 25x8 mm:n yläja alajohteesta, Ø 12 mm:n välitolpista sekä Ø 42 mm:n ruostumattomasta käsijohteesta. Asennus tapahtuu sivu- tai päälle kiinnityksenä

11 Päällekiinnitys Päällekiinnitteinen tolppa Sivukiinnitys Sivukiinnitteinen tolppa

12 Erilaisia kaiteita Kaiteet koostuvat vakiona 25 x 8 mm lattateräksestä valmistetuista ylä- ja alajohteista ja Ø 12 mm pyörötangoista enintään 100 mm välein. Tilauksesta kaiteisiin voidaan valmistaa erilaisia verhoiluja lasista, reikälevystä tai kyynellevystä. Kaiteet toimitetaan vakiona kuumasinkittynä niin, että käsijohde on ruostumatonta terästä. Kaiteet

13 voidaan toimittaa maalattuna (NCS tai RAL-sävyihin) ja käsijohde harjattuna/peitattuna. Voimme myös valmistaa vakiovalikoimasta poikkeavia tuotteita esim. käsijohde öljyttyä Ø 50 mm tammea, seinäverhoiluja, kaaria ym. ota yhteyttä

14 Pyörötangot k/k 100 mm Verhoiluna reikälevy Verkkoverhoilu Lasiverhoilu

15

16 Moduulikaide, alumiini Weland moduulikaide on taloudellinen ja muunneltava kaidejärjestelmä. Kaide on kokonaisuudessaan valmistettu Ø 50 mm:n alumiiniputkesta eli se on kevyt, helposti asennettava ja huoltovapaa. Moduulimitoista 500, 750, 1000 ja 2000 mm saadaan kaikki mahdolliset kaidepituudet 250 mm:n välein. Moduulikaide toimii sekä rajoittavana että suojaavana kaiteena esimerkiksi jätteenpolttolaitosten, satamien, urheilukeskusten jne. yhteydessä. Kaide on tilaustuote. Päällekiinnitys R Sivukiinnitys R

17 Kaidemoduli Tolppa, käsijohde ja välijohde Ø 50 mm. Pituus Korkeus (Kg/kpl) AMOD0500 2, AMOD0750 2, AMOD1000 3, AMOD2000 5,0 Kaidemoduli Lapsiturvallinen kaide Pystytolppien väli <100 mm. Ei varastossa. Pituus Korkeus (Kg/kpl) ABMOD0500 3, ABMOD0750 4, ABMOD1000 5, ABMOD2000 8,9 Liitososa Tanakoittaa kaiteen. Kaiteessa valmiit reiät. Sisältää kuusiokoloruuvin M8 x 20 mm (2x) ja mutterin M8. Muovia. 70 Pituus Mitat (Kg/kpl) 70 Ø ,10 Kiinnike päällekiinnitystä varten Ruuvataan esim. puuhun tai betoniin.voidaan myös hitsata. Kuumasinkitty Rakenne Korkeus Pituus (Kg/kpl) Yksitappinen AFS1000 0,80 Kaksitappinen AFS2000 1,6 150 Ø Kiinnike sivukiinnitystä varten Ruuvataan esim. luiskan, laiturin tai parvekkeen reunaan. Voidaan myös hitsata. Kuumasinkitty x Rakenne Korkeus Pituus (Kg/kpl) Yksitappinen ASI1000 1,3 Kaksitappinen ASI2000 2, Potkulista Alumiiniprofiili 100x50 mm. Kiinnitetään popniiteillä kaidetolppiin. Pintakäsittely Pituus Korkeus (Kg/kpl) Käsittelemätön ,2 Eloksoitu ,3 = Tilaustuote = Varastokoko

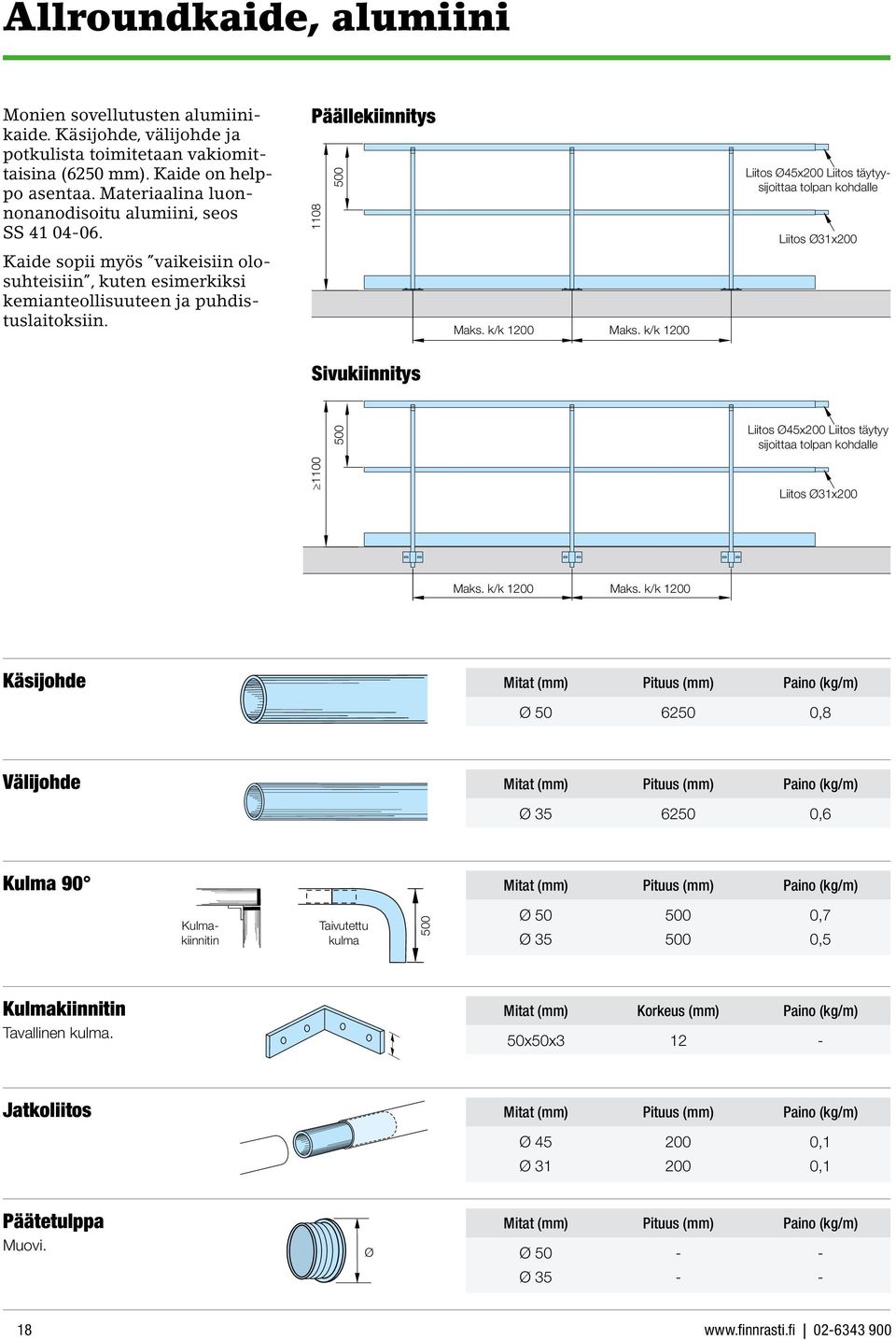

18 Allroundkaide, alumiini Monien sovellutusten alumiinikaide. Käsijohde, välijohde ja potkulista toimitetaan vakiomittaisina (6250 mm). Kaide on helppo asentaa. Materiaalina luonnonanodisoitu alumiini, seos SS Kaide sopii myös vaikeisiin olosuhteisiin, kuten esimerkiksi kemianteollisuuteen ja puhdistuslaitoksiin. Päällekiinnitys Maks. k/k 1200 Maks. k/k 1200 Liitos Ø45x200 Liitos täytyysijoittaa tolpan kohdalle Liitos Ø31x200 Sivukiinnitys 500 Liitos Ø45x200 Liitos täytyy sijoittaa tolpan kohdalle 1100 Liitos Ø31x200 Maks. k/k 1200 Maks. k/k 1200 Käsijohde Mitat Pituus (kg/m) Ø ,8 Välijohde Mitat Pituus (kg/m) Ø ,6 Kulma 90 Mitat Pituus (kg/m) Kulmakiinnitin Taivutettu kulma 500 Ø ,7 Ø ,5 Kulmakiinnitin Tavallinen kulma. Mitat Korkeus (kg/m) 50x50x Jatkoliitos Mitat Pituus (kg/m) Ø ,1 Ø ,1 Päätetulppa Muovi. Ø Mitat Pituus (kg/m) Ø Ø
