SerpoVent-Levyrappaus

Transkriptio

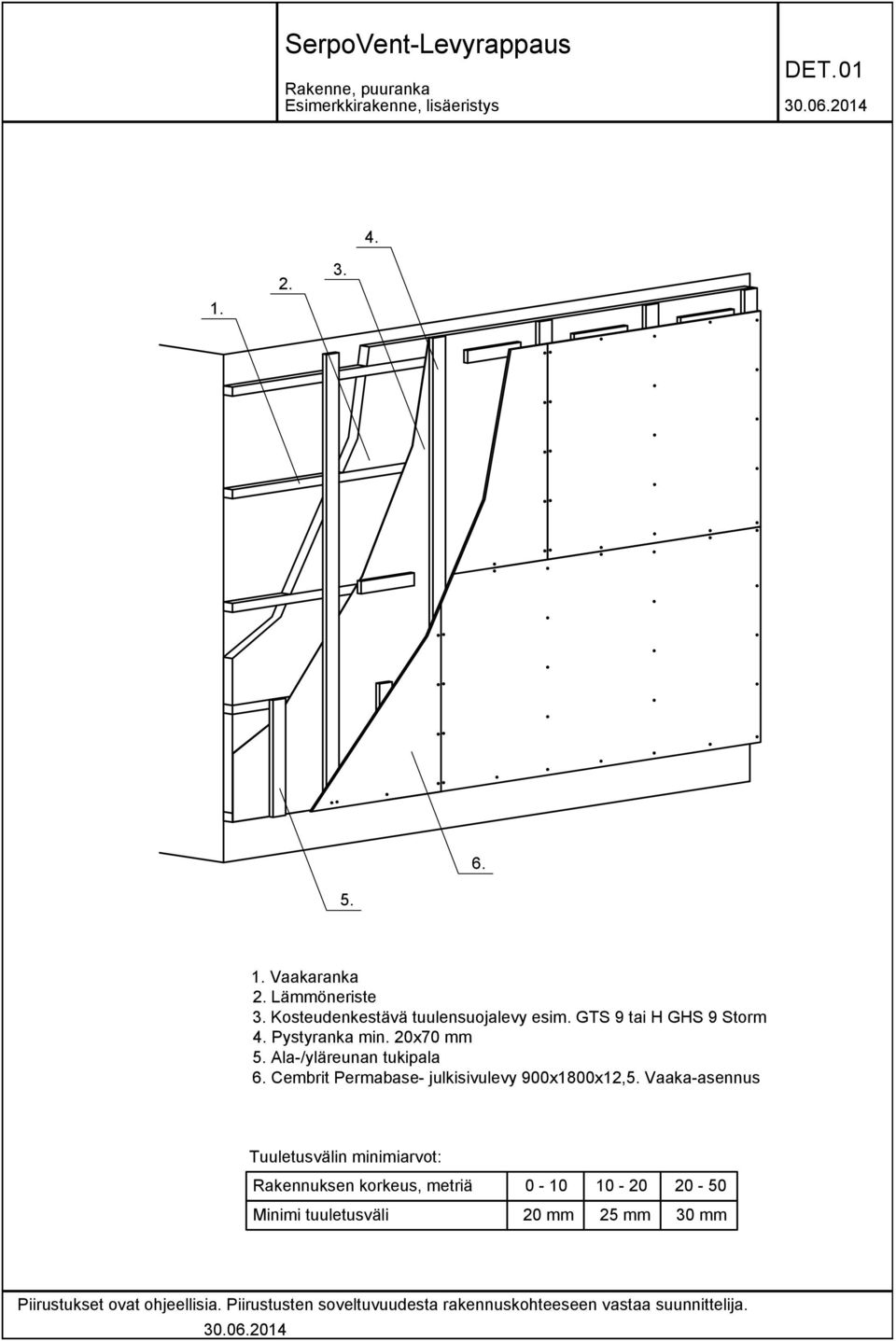

1 Rakenne, puuranka Esimerkkirakenne, lisäeristys DET. 01 Vaakaranka Lämmöneriste Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Pystyranka min. 20x70 mm Ala-/yläreunan tukipala Cembrit Permabase- julkisivulevy 900x1800x12, Vaaka-asennus Tuuletusvälin minimiarvot: Rakennuksen korkeus, metriä Minimi tuuletusväli 20 mm 25 mm 30 mm

2 Rakenne, säädettävä teräsranka Esimerkkirakenne, 80 mm lisäeristys DET. 02 Säädettävä vaakaranka Lämmöneriste Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Pystyranka min. 20x70 Ala-/yläreunan tukipala Cembrit Permabase- julkisivulevy 900x1800x12,5, vaaka-asennus Tuuletusvälin minimiarvot: Rakennuksen korkeus, metriä Minimi tuuletusväli 20 mm 25 mm 30 mm

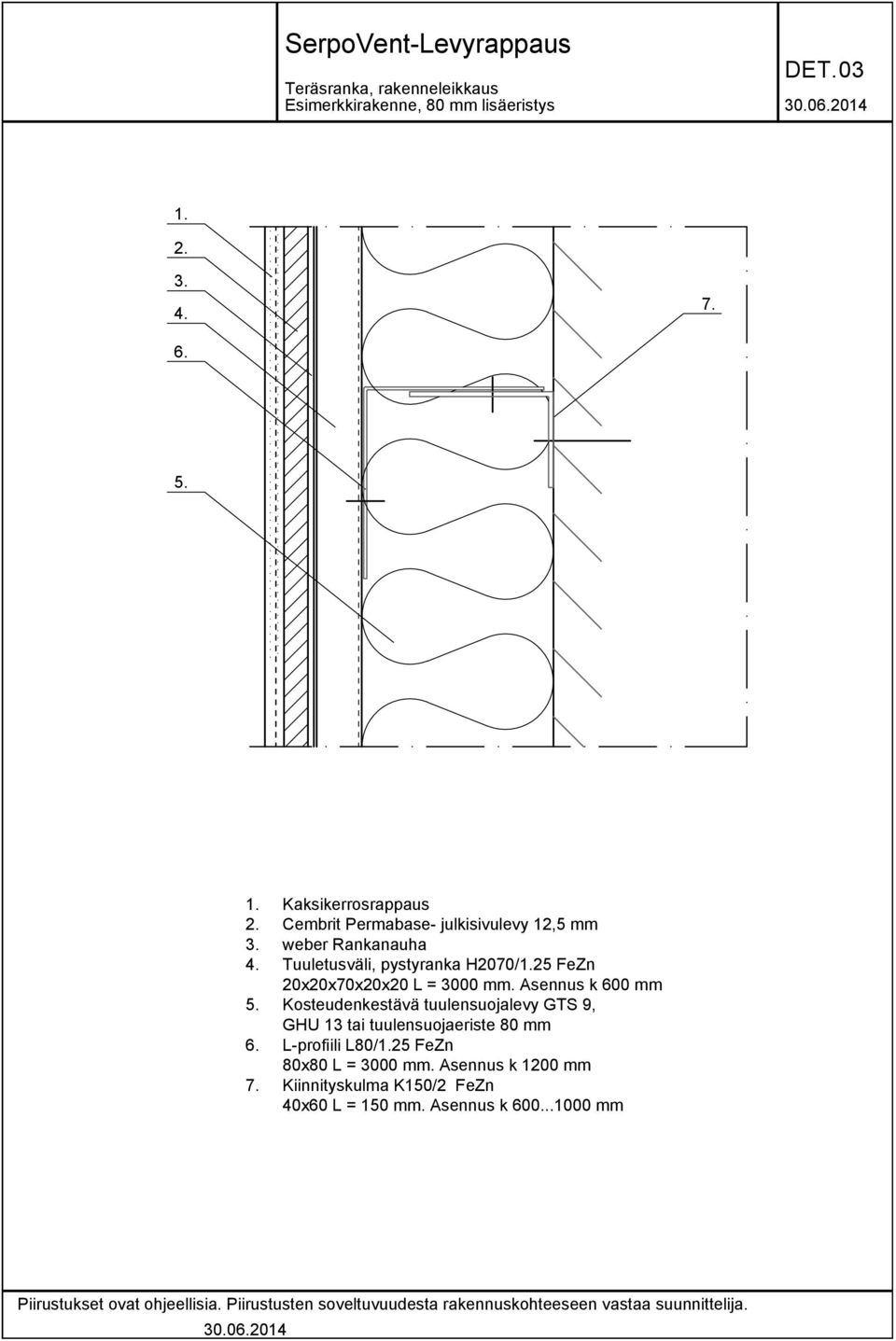

3 Teräsranka, rakenneleikkaus Esimerkkirakenne, 80 mm lisäeristys DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm weber Rankanauha Tuuletusväli, pystyranka H2070/25 FeZn 20x20x70x20x20 L = 3000 mm. Asennus k 600 mm Kosteudenkestävä tuulensuojalevy GTS 9, GHU 13 tai tuulensuojaeriste 80 mm L-profiili L80/25 FeZn 80x80 L = 3000 mm. Asennus k 1200 mm 7. Kiinnityskulma K150/2 FeZn 40x60 L = 150 mm. Asennus k mm

4 Teräsranka, rakenneleikkaus Kantava pystyranka, rei'itetty hattuorsi, eristys >100 mm DET. 04 Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm weber Rankanauha Tuuletusväli min. 20 mm vaakaranka rei'itetty hattuorsi Kosteudenkestävä tuulensuojalevy GTS 9 tai H GHS 9 Storm Teräsranka + lämmöneriste

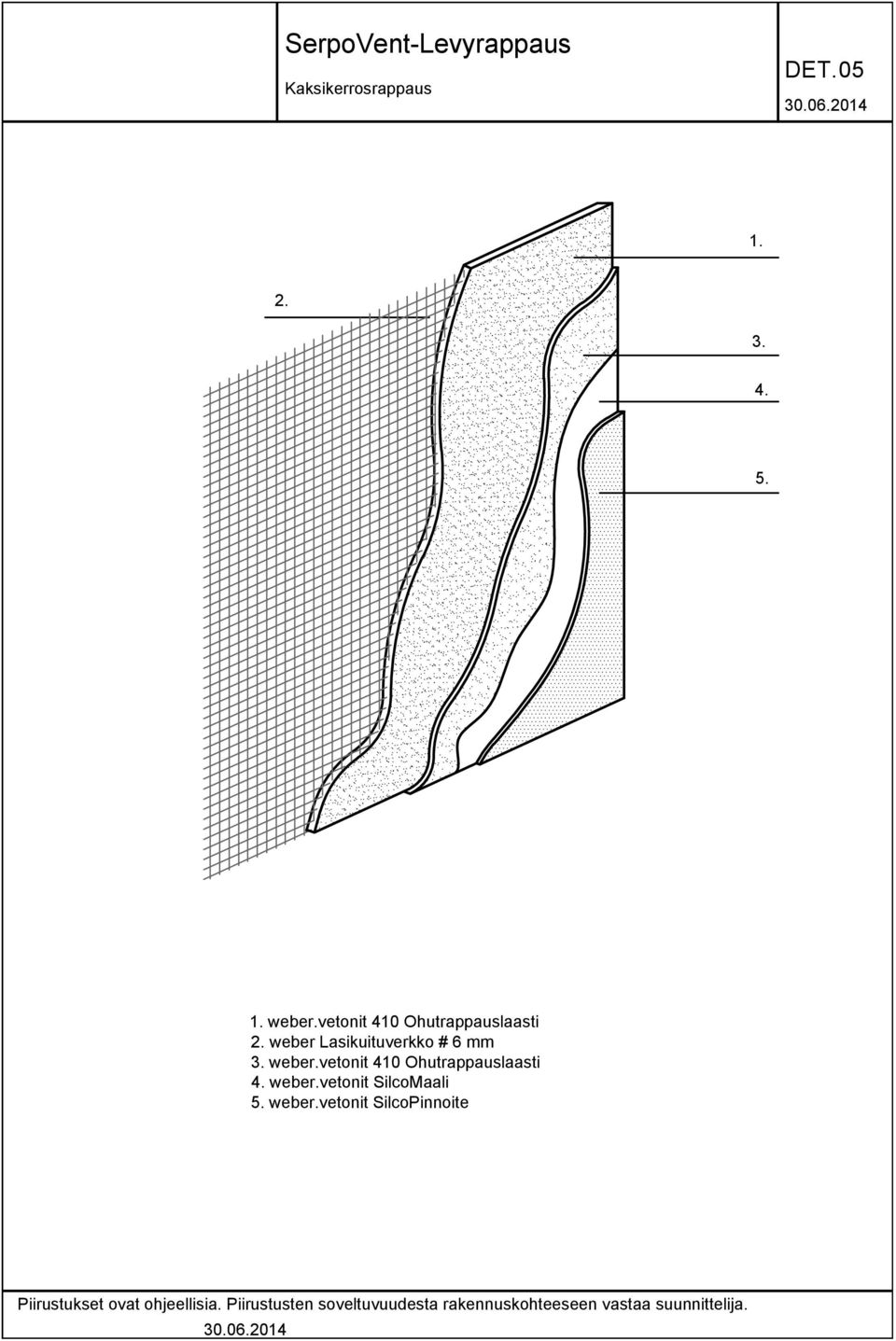

5 Kaksikerrosrappaus DET. 05 weber.vetonit 410 Ohutrappauslaasti weber Lasikuituverkko # 6 mm weber.vetonit 410 Ohutrappauslaasti weber.vetonit SilcoMaali weber.vetonit SilcoPinnoite

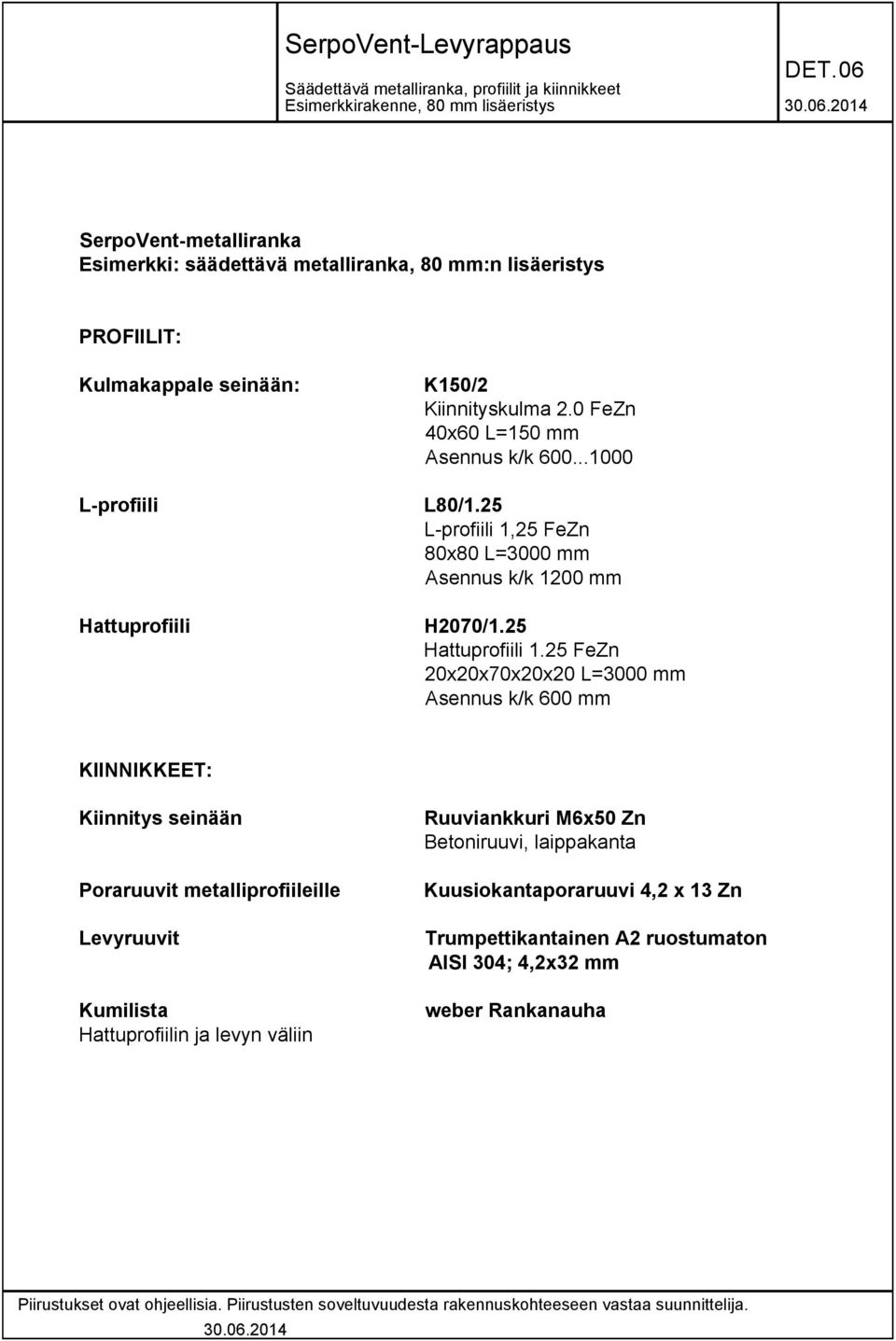

6 Säädettävä metalliranka, profiilit ja kiinnikkeet Esimerkkirakenne, 80 mm lisäeristys DET. 06 SerpoVent-metalliranka Esimerkki: säädettävä metalliranka, 80 mm:n lisäeristys PROFIILIT: Kulmakappale seinään: K150/2 Kiinnityskulma 0 FeZn 40x60 L=150 mm Asennus k/k L-profiili Hattuprofiili L80/25 L-profiili 1,25 FeZn 80x80 L=3000 mm Asennus k/k 1200 mm H2070/25 Hattuprofiili 25 FeZn 20x20x70x20x20 L=3000 mm Asennus k/k 600 mm KIINNIKKEET: Kiinnitys seinään Poraruuvit metalliprofiileille Levyruuvit Kumilista Hattuprofiilin ja levyn väliin Ruuviankkuri M6x50 Zn Betoniruuvi, laippakanta Kuusiokantaporaruuvi 4,2 x 13 Zn Trumpettikantainen A2 ruostumaton AISI 304; 4,2x32 mm weber Rankanauha

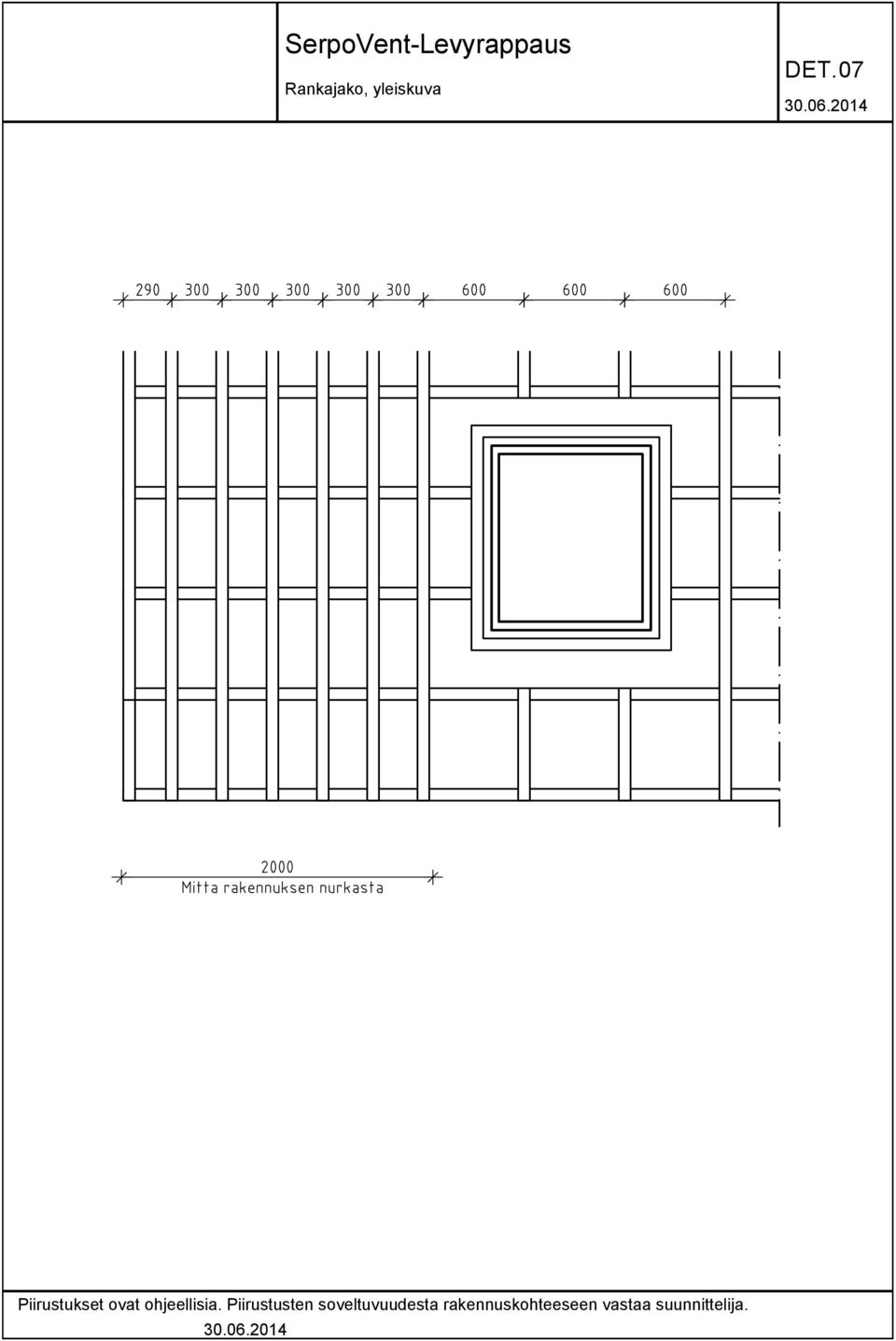

7 Rankajako, yleiskuva DET. 07

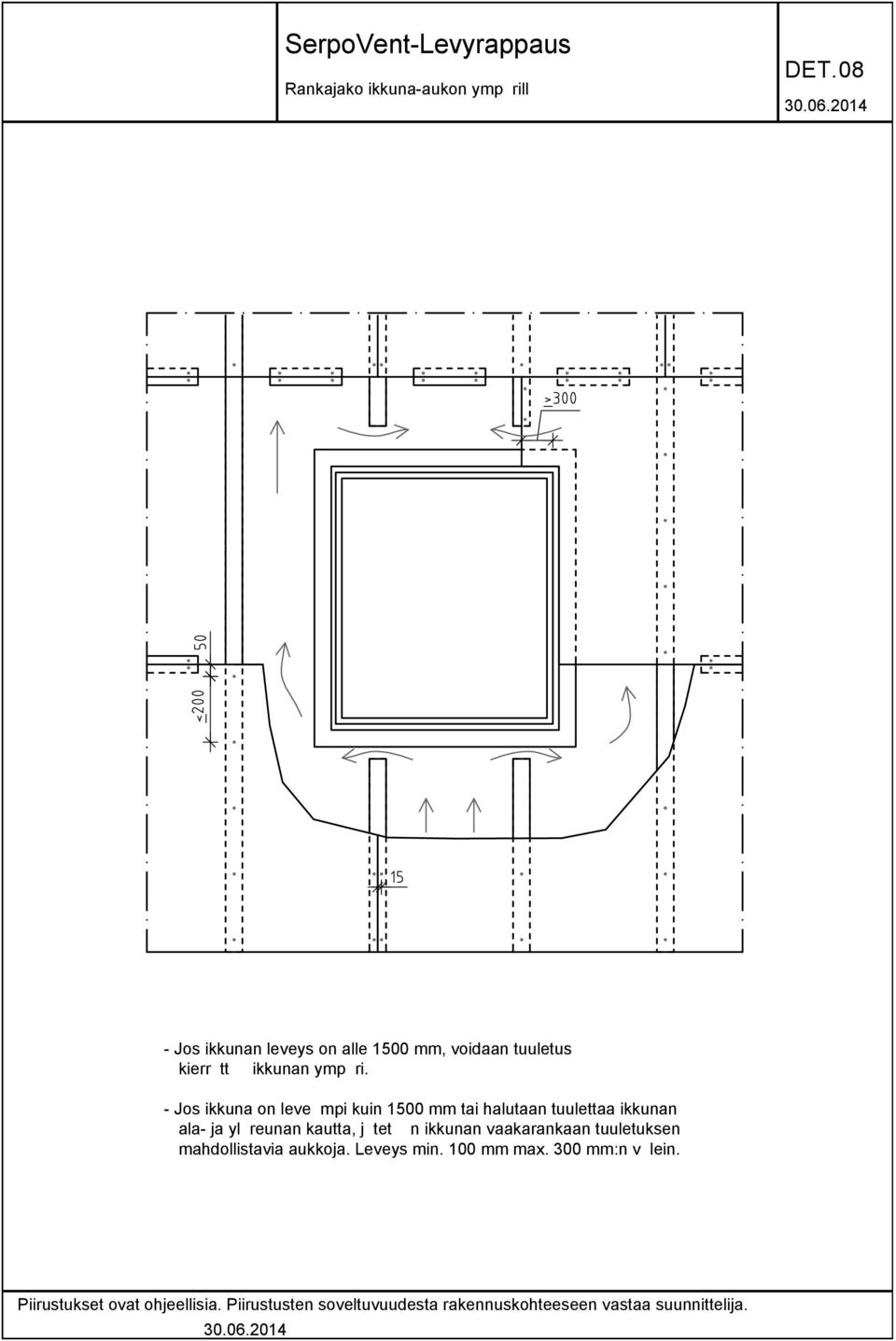

8 Rankajako ikkuna-aukon ympärillä DET Jos ikkunan leveys on alle 1500 mm, voidaan tuuletus kierrättää ikkunan ympäri. - Jos ikkuna on leveämpi kuin 1500 mm tai halutaan tuulettaa ikkunan ala- ja yläreunan kautta, jätetään ikkunan vaakarankaan tuuletuksen mahdollistavia aukkoja. Leveys min. 100 mm max. 300 mm:n välein.

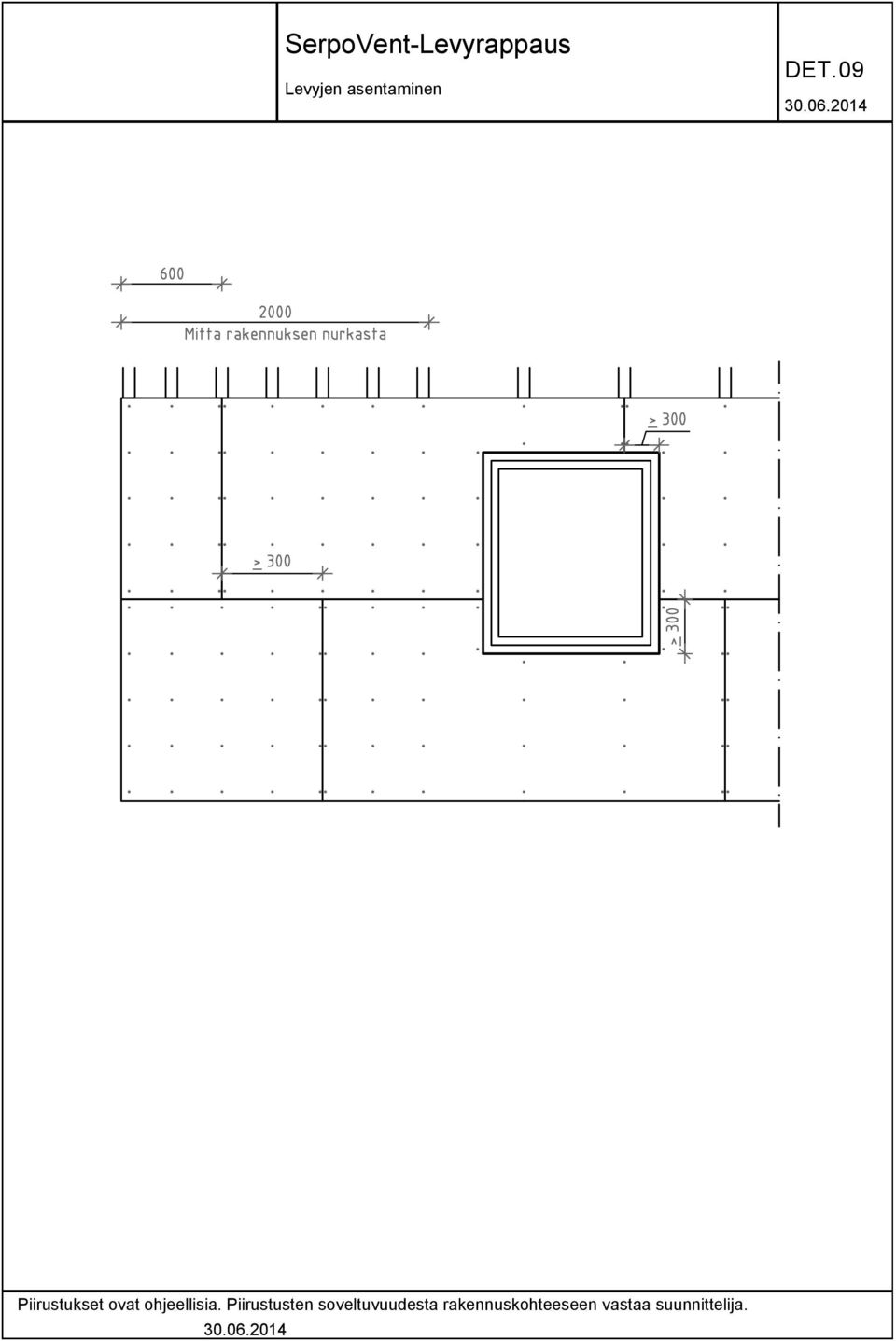

9 Levyjen asentaminen DET. 09

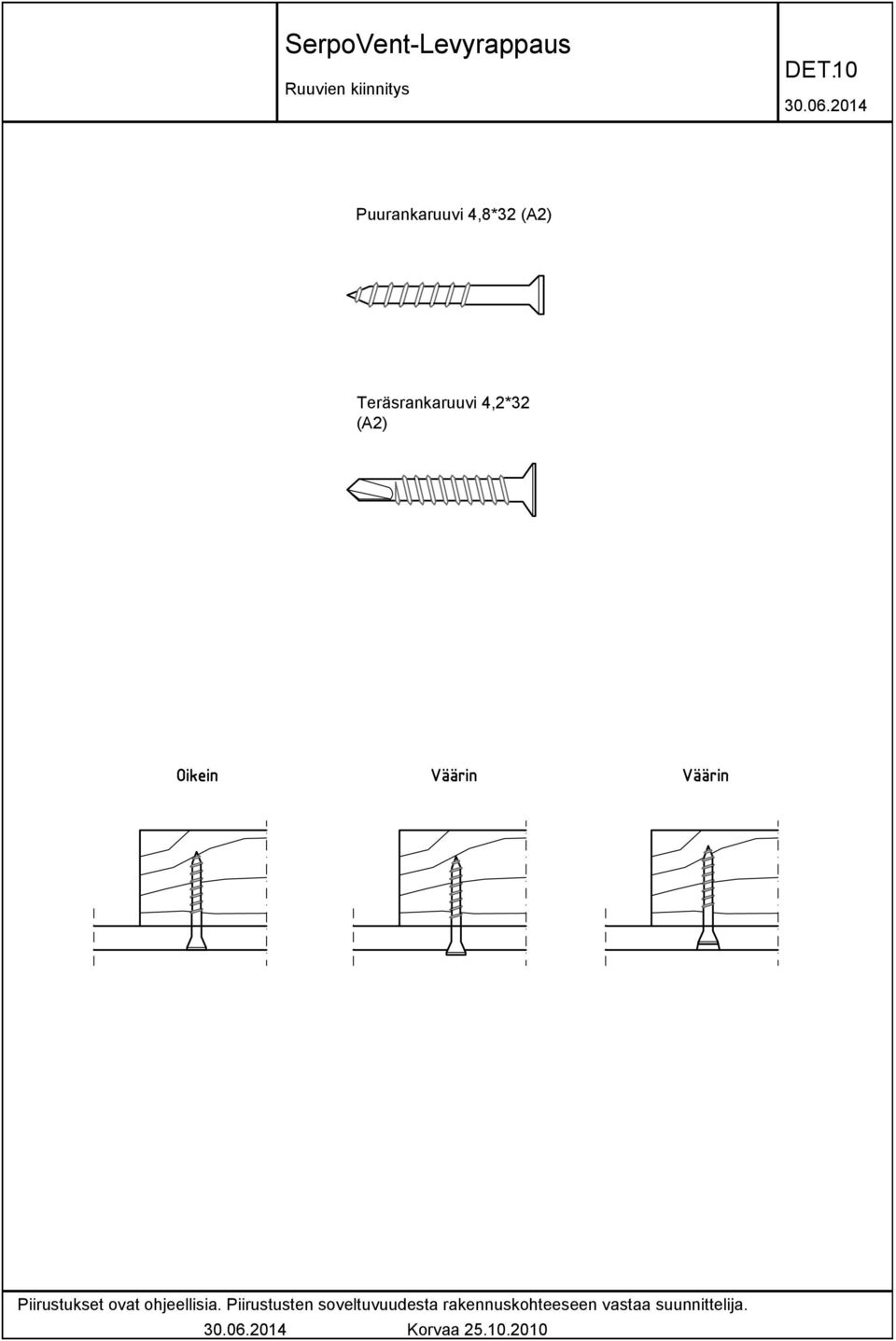

10 Ruuvien kiinnitys DET.10 Puurankaruuvi 4,8*32 (A2) Teräsrankaruuvi 4,2*32 (A2) Korvaa

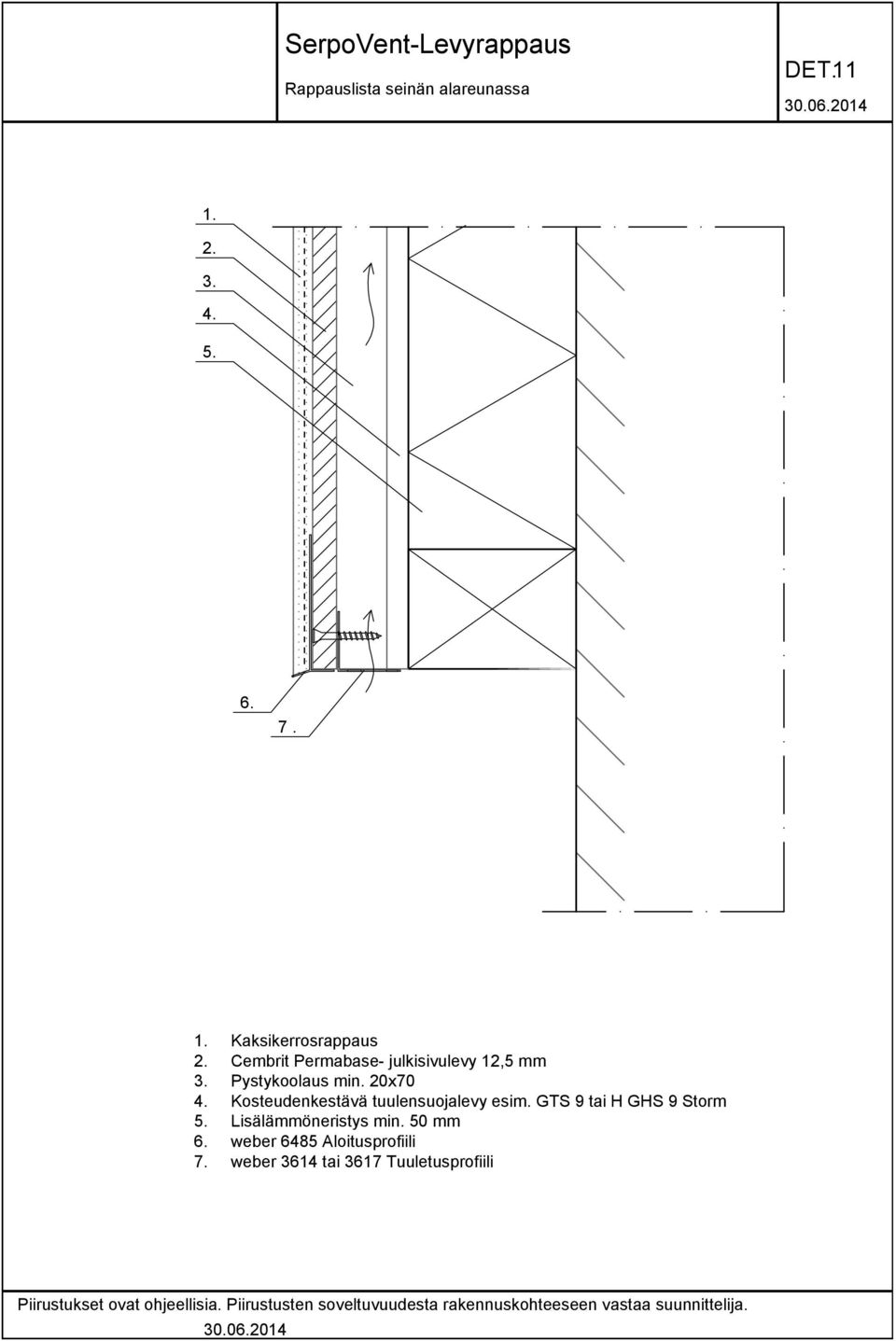

11 Rappauslista seinän alareunassa DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Pystykoolaus min. 20x70 Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Lisälämmöneristys min. 50 mm weber 6485 Aloitusprofiili 7. weber 3614 tai 3617 Tuuletusprofiili

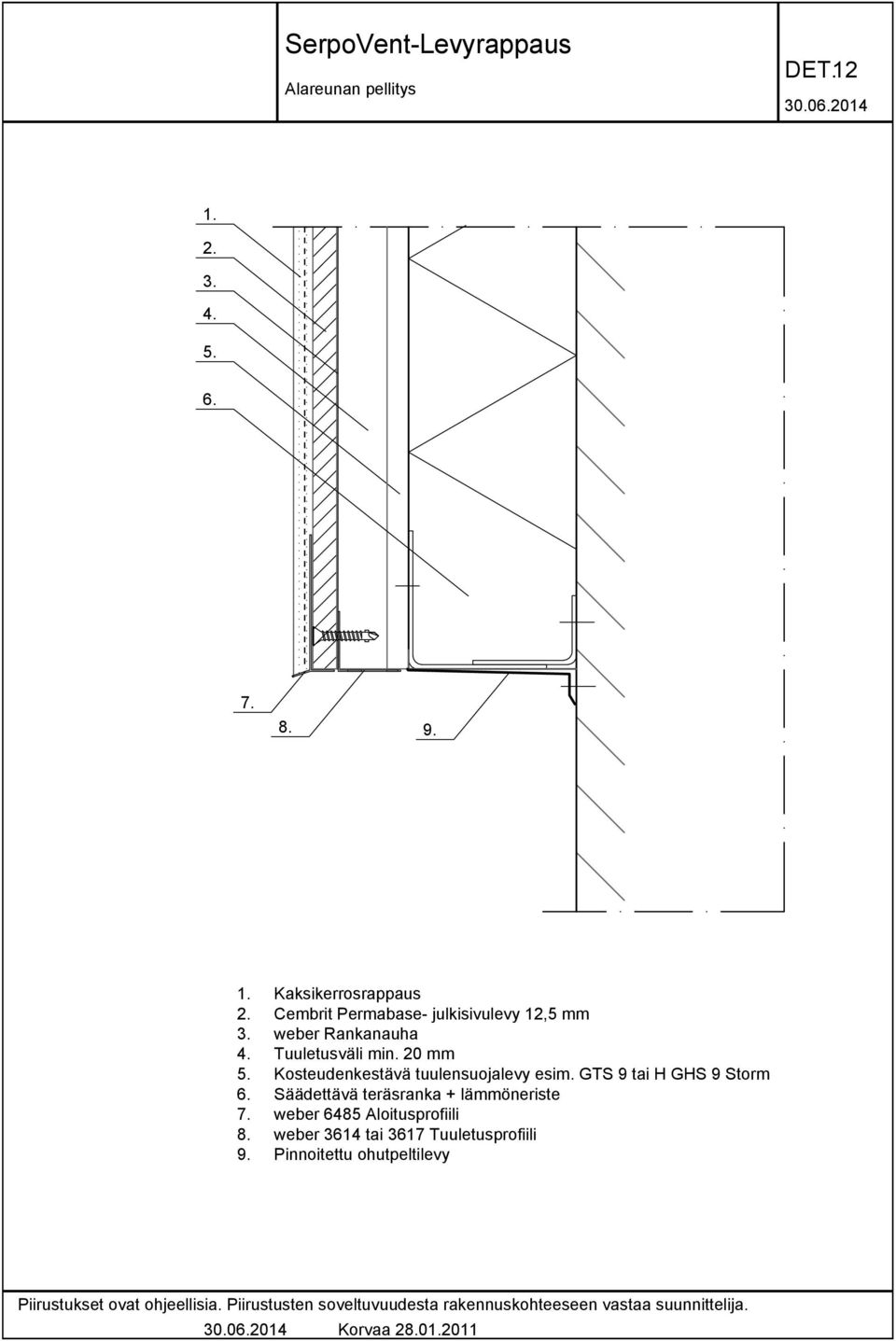

12 Alareunan pellitys DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm weber Rankanauha Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Säädettävä teräsranka + lämmöneriste 7. weber 6485 Aloitusprofiili 8. weber 3614 tai 3617 Tuuletusprofiili 9. Pinnoitettu ohutpeltilevy Korvaa

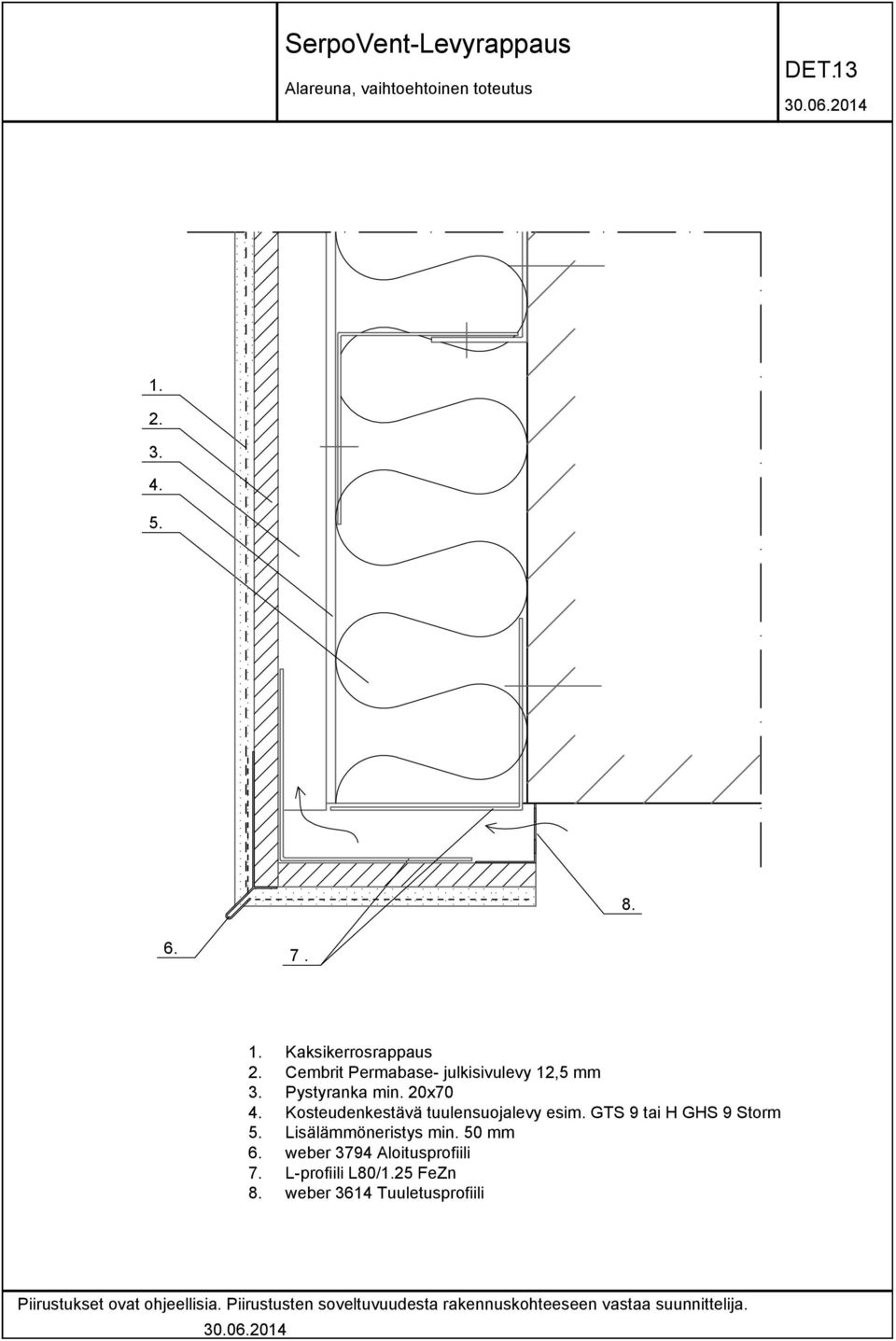

13 Alareuna, vaihtoehtoinen toteutus DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Pystyranka min. 20x70 Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Lisälämmöneristys min. 50 mm weber 3794 Aloitusprofiili 7. L-profiili L80/25 FeZn 8. weber 3614 Tuuletusprofiili

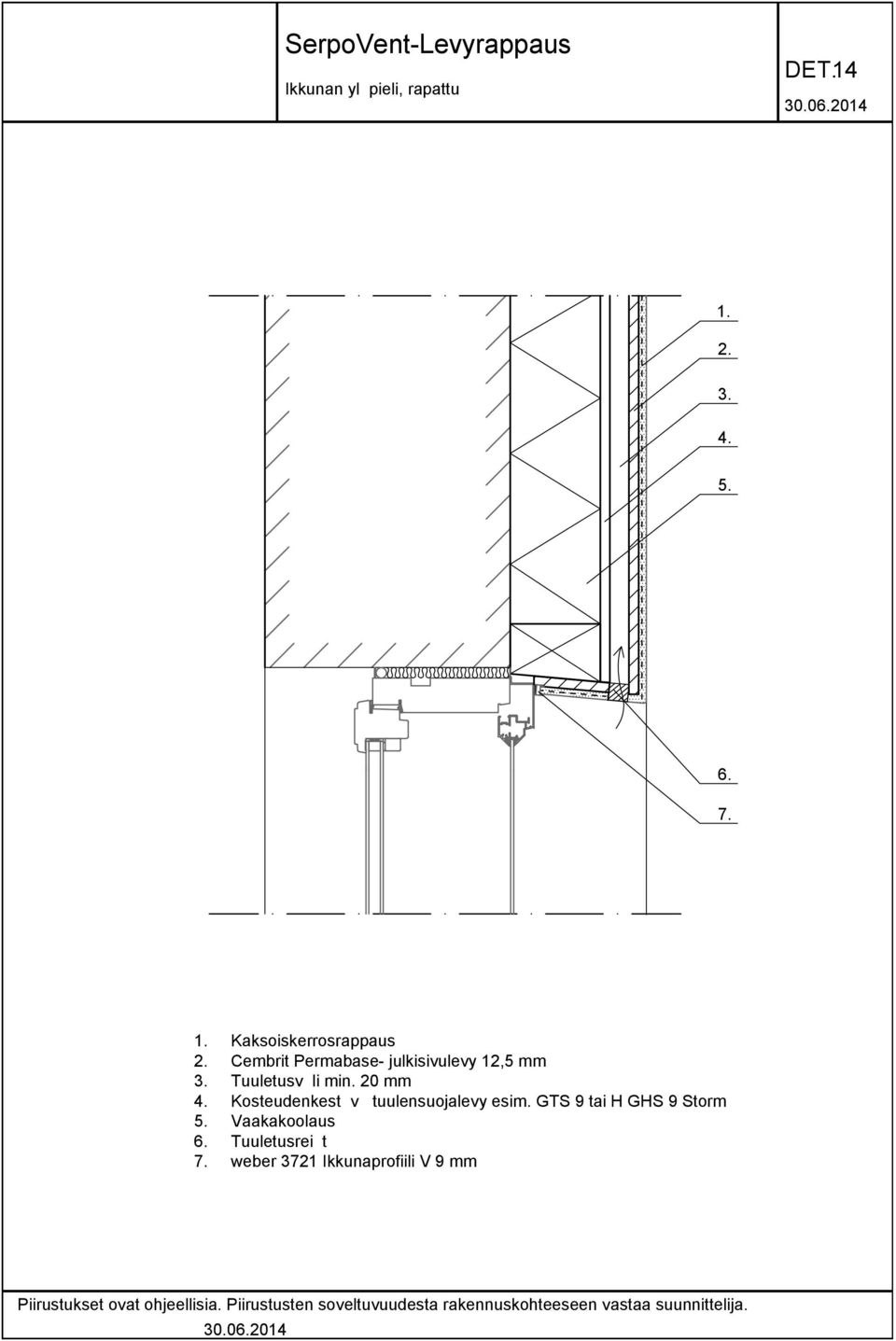

14 Ikkunan yläpieli, rapattu DET Kaksoiskerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Vaakakoolaus Tuuletusreiät 7. weber 3721 Ikkunaprofiili V 9 mm

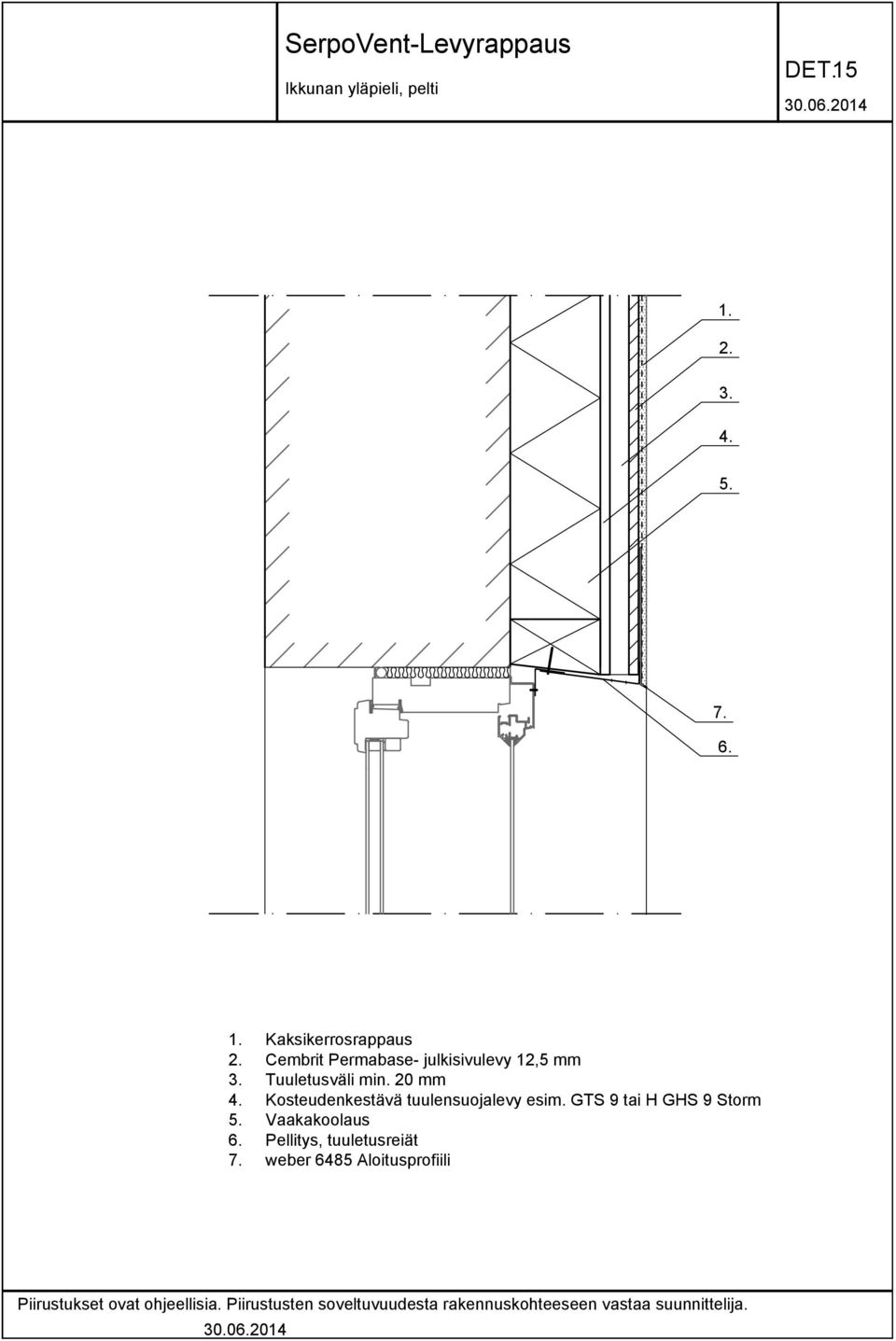

15 Ikkunan yläpieli, pelti DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Vaakakoolaus Pellitys, tuuletusreiät 7. weber 6485 Aloitusprofiili

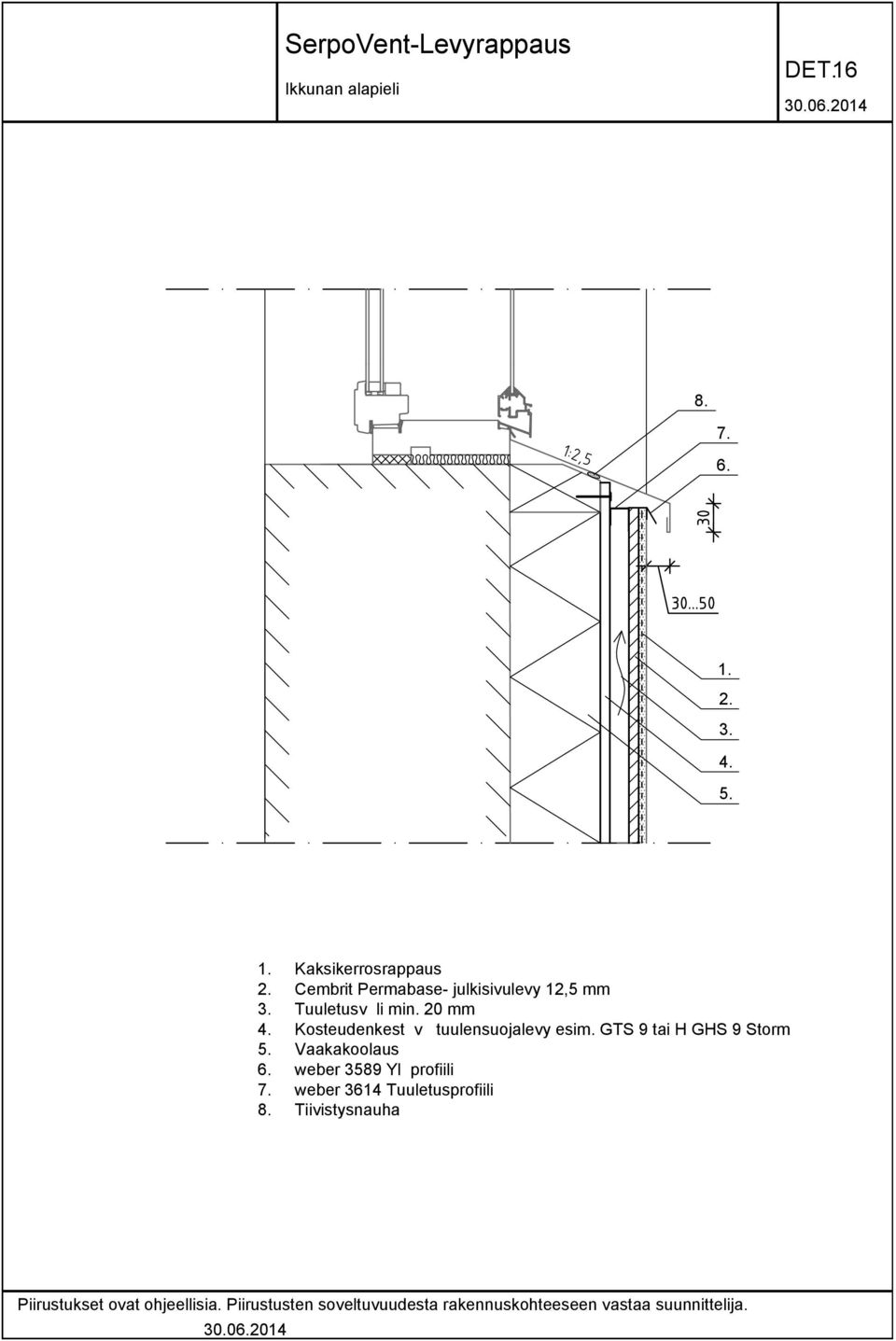

16 Ikkunan alapieli DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Vaakakoolaus weber 3589 Yläprofiili 7. weber 3614 Tuuletusprofiili 8. Tiivistysnauha

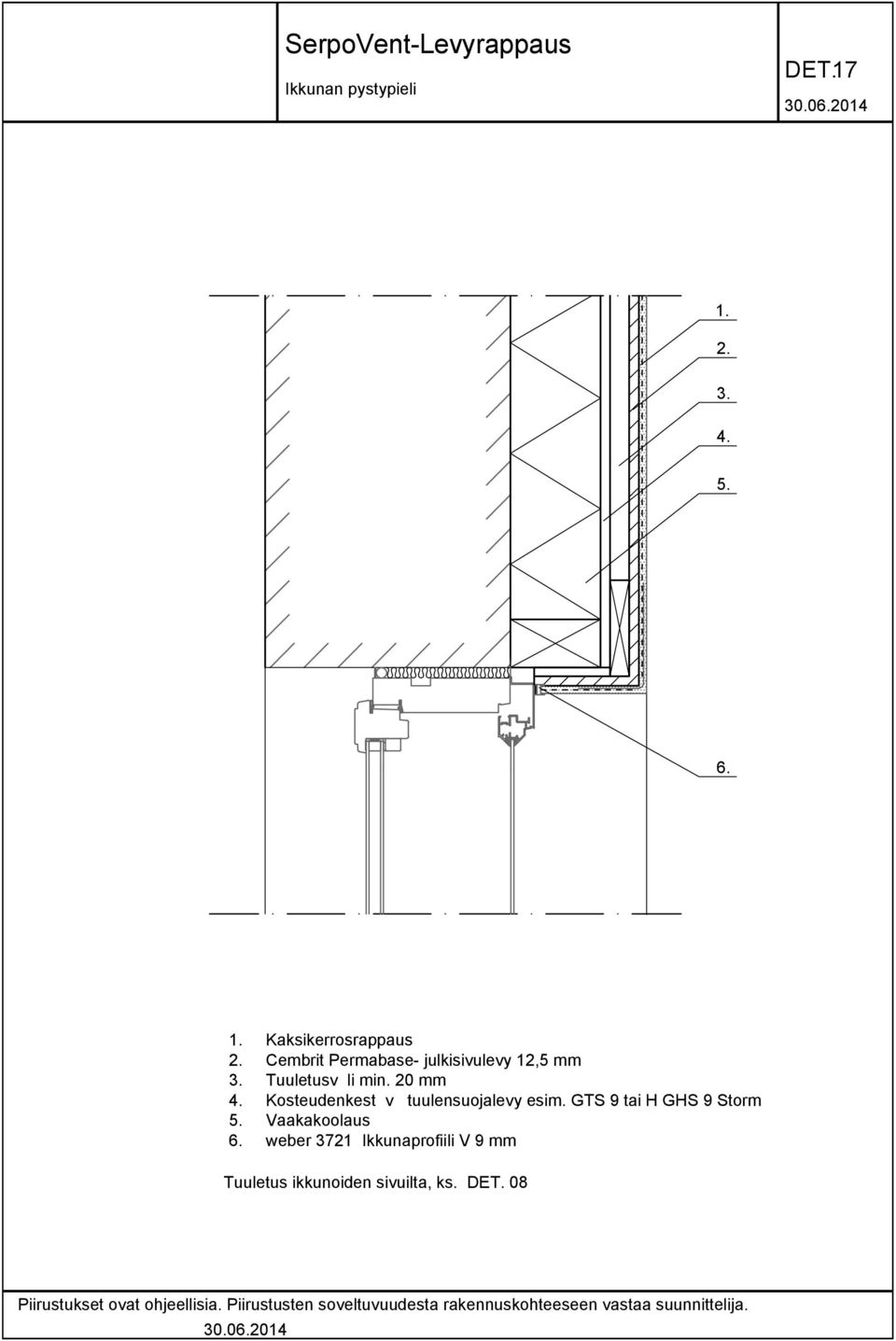

17 Ikkunan pystypieli DET.17 Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Vaakakoolaus weber 3721 Ikkunaprofiili V 9 mm Tuuletus ikkunoiden sivuilta, ks. DET. 08

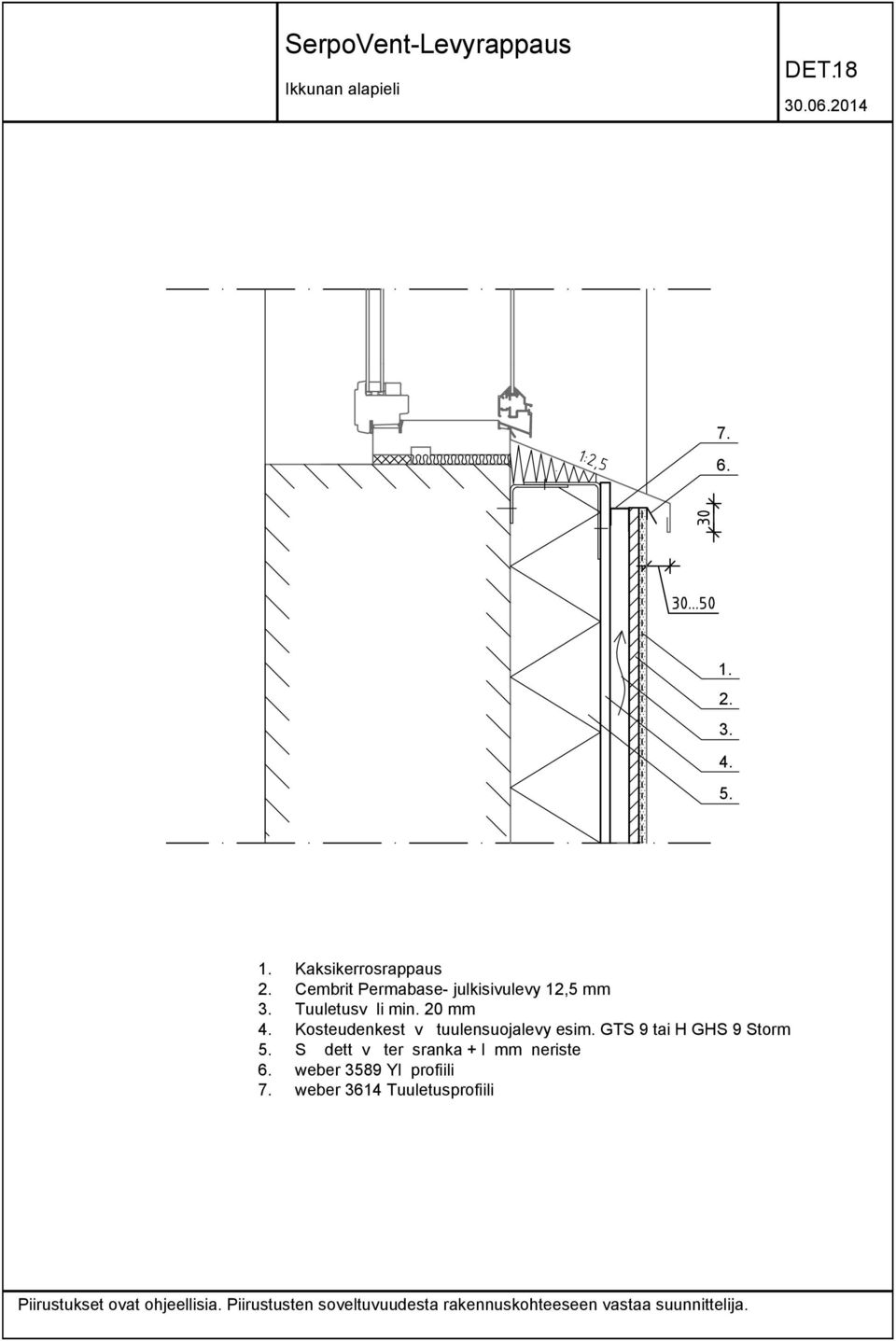

18 Ikkunan alapieli DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Säädettävä teräsranka + lämmöneriste weber 3589 Yläprofiili 7. weber 3614 Tuuletusprofiili

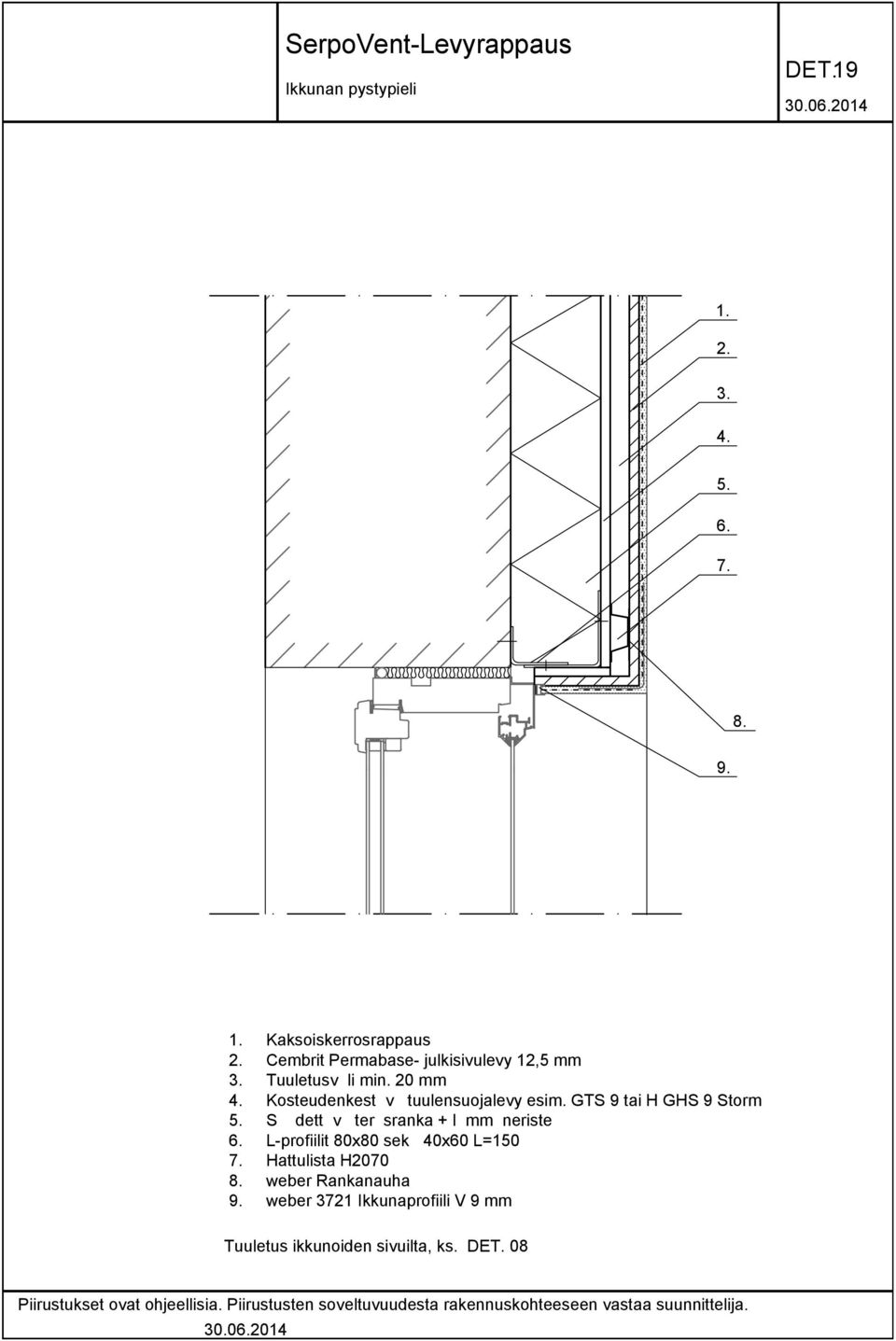

19 Ikkunan pystypieli DET Kaksoiskerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Säädettävä teräsranka + lämmöneriste L-profiilit 80x80 sekä 40x60 L= Hattulista H weber Rankanauha 9. weber 3721 Ikkunaprofiili V 9 mm Tuuletus ikkunoiden sivuilta, ks. DET. 08

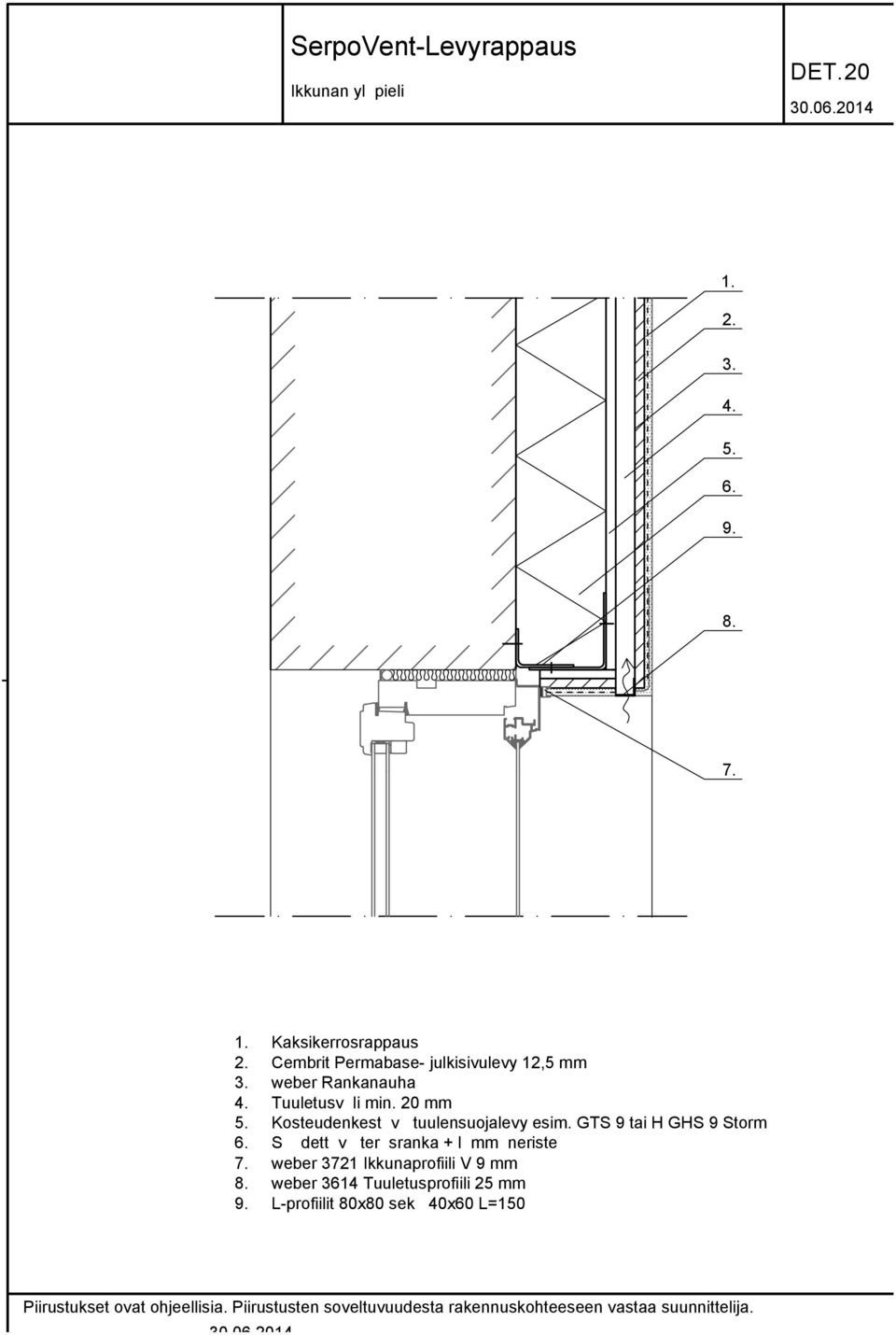

20 Ikkunan yläpieli DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm weber Rankanauha Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Säädettävä teräsranka + lämmöneriste 7. weber 3721 Ikkunaprofiili V 9 mm 8. weber 3614 Tuuletusprofiili 25 mm 9. L-profiilit 80x80 sekä 40x60 L=150

21 Uudisrakentaminen Ikkunapielet Vesipelti DET. 21

22 Räystäspellitys DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli, pystykoolaus min. 20x70 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Lisälämmöneristys min. 50 mm, vaakakoolaus weber 3589 Yläprofiili 7. weber 3614 Tuuletusprofiili 25 mm

23 Räystäspellitys DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Säädettävä teräsranka + lämmöneriste weber 3589 Yläprofiili 7. weber 3614 Tuuletusprofiili

24 Liikuntasauma DET. 24 Liikuntasauma Vaihtoehtoinen liikuntasauma Rakenteellinen liikuntasauma Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli 20 mm Paisuva saumanauha tai suljettusoluinen pohjanauha + elastinen saumausaine, esim. Bostik PU 2637 weber Liikuntasaumaprofiili V 6 mm weber Päätyprofiili

25 Liikuntasauma DET. 25 Liikuntasauma..5 mm Vaihtoehtoinen liikuntasauma Rakenteellinen liikuntasauma Weber-rappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli 20 mm Paisuva saumanauha tai suljettusoluinen pohjanauha + elastinen saumausaine, esim. Bostik PU 2637 weber Liikuntasaumaprofiili V 6 mm Neopreeni tai EPDM kumilista 3 mm

26 Levyjen liitos, ulkonurkka DET. 26 Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli, pystykoolaus min. 20x70 Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Lisälämmöneristys min. 50 mm, vaakakoolaus weber Kulmarulla, weber Kulma tai weber 3305 Kulmaprofiili

27 Levyjen liitos, ulkonurkka DET Kaksikerrosrappaus Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli min. 20 mm Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Säädettävä teräsranka + lämmöneristys weber Kulmarulla, weber Kulma tai weber 3305 Kulmaprofiili 7. L-profiili min. L50/25 FeZn

28 Sisänurkka, puurunko DET Kipsilevy 12,5 mm Pystyranka 50x50 Höyrynsulku Pystyranka ja lämmöneristys Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Tuuletusväli, pystykoolaus min. 20x70 7. Cembrit Permabase- julkisivulevy 12,5 mm 8. Kaksikerrosrappaus 9. weber Kulmarulla, weber Kulma tai weber 3305 Kulmaprofiili

29 Ulkonurkka, puurunko DET Kaksikerrosrappaus weber Kulmarulla, weber Kulma tai weber 3305 Kulmaprofiili Cembrit Permabase- julkisivulevy 12,5 mm Tuuletusväli, pystykoolaus min. 20x70 Kosteudenkestävä tuulensuojalevy esim. GTS 9 tai H GHS 9 Storm Pystyranka ja lämmöneristys 7. Höyrynsulku 8. Pystyranka 50x50 9. Kipsilevy
