1 CPR-luokitus ja kaapelivalinnat Mitä ovat CE- ja CPR-merkinnät? Mitä CPR-merkintä kertoo kaapelista? Lassi Siivola, Nestor Cablesin myyntijohtaja

2 CPR-luokitus Kaapeleita koskeva CPR- eli rakennustuoteasetus astui voimaan heinäkuussa Kaapeleita käsittelee normi EN 50575, joka on osa suurempaa rakennustuoteasetusta, jolla pyritään parantamaan rakennusmateriaalien paloturvallisuutta koko EU:n alueella. Asetuksen myötä rakennuksiin asennettaviksi tarkoitetut kaapelit tulee luokitella ja niiden pakkaukset tulee merkitä palo-ominaisuuksiensa mukaan. Asetus ei koske televerkkoja vaan ainoastaan rakennusten sisällä käytettäviä tai rakennukseen liittyviä kaapeleita

3 CPR-luokitus Käytännössä kaapelinvalmistajalle asetus tarkoittaa, että jälkeen markkinoille saatettujen kaapeleiden pakkauksista tulee löytyä CE-merkintä ja CPR-luokkamerkintä. Asiakaan taas pitää selvittää asennuskohteensa vaatima CPR-luokka. Nestor Cablesin sisäkäyttöön tarkoitetut kaapelit täyttävät asetuksen vaatimukset, ja heinäkuusta lähtien markkinoille laskemiemme kaapeleiden pakkaukset on merkitty asetuksen vaatimalla tavalla.

4 Mitä ovat CE- ja CPR-merkinnät? CE-merkintä kertoo, että valmistaja vakuuttaa tuotteen täyttävän sitä koskevat vaatimukset. CE-merkintää käyttääkseen kaapelinvalmistajan tulee huolehtia, että sen valmistamien kaapeleiden käyttäytymistä palon aikana on testattu seuraavilla kriteereillä: lämmön muodostuminen savun muodostuminen palavien pisaroiden muodostuminen palon leviämättömyys happamuus

5 Mitä ovat CE- ja CPR-merkinnät? Testausmenetelmät ja paloluokitukset ovat samat koko EU:n alueella. Testien tulokset osoittavat, minkä CPR-luokan vaatimukset kaapelin palo-ominaisuudet täyttävät. Luokittelujärjestelmä on sama jokaisessa EU-maassa, mutta jokainen maa saa määritellä itse, millaista turvallisuustasoa se vaatii erilaisiin rakennusprojekteihin.

6 Mitä ovat CE- ja CPR-merkinnät?

7 Mitä CPR-merkintä kertoo kaapelista? Erilaisia paloturvallisuusluokkia on seitsemän, ja lisäksi paloluokalla voi olla kolme eri alaluokkaa. Kaapelit luokitellaan luokkiin A, B1, B2, C, D, E ja F. A on korkein luokitus, ja se tarkoittaa että kaapeli ei osallistu paloon, ja alimmalla luokalla F ei ole palokäyttäytymisvaatimuksia. Luokkakirjaimen jälkeen merkitään ca, joka tarkoittaa kaapelia: A ca, B ca, C ca jne.

8 Mitä CPR-merkintä kertoo kaapelista? Paloluokalla voi olla myös kolme alaluokkaa, jotka kertovat tarkemmin kaapelin käyttäytymisestä palon aikana. Alaluokat ovat: Savun kehittyminen, merkintä s eli smoke; s1, s2, s3 Palavien pisaroiden esiintyminen, merkintä d eli droplets; d0, d1, d2 Happojen/syövyttävien palokaasujen esiintyminen, merkintä a eli acidity; a1, a2, a3

9 Paloluokkien B1, B2, C ja D alaluokat Savunmuodostus Palon aikana kaapelista saa vapautua erittäin rajallinen määrä savua s1 Palon aikana kaapelista saa vapautua rajoitettu määrä savua s2 Ei vaatimuksia savun vapautumiselle palon aikana s3 Palavien pisaroiden esiintyminen Kaapelista ei saa pudota palavia pisaroita tai partikkeleita palon aikana d0 Kaapelista saa pudota rajoitettu määrä palavia pisaroita tai partikkeleita palon aikana d1 Ei rajoituksia palavien pisaroiden ja partikkelien vapautumiselle palon aikana d2 Happojen/syövyttävien palokaasujen esiintyminen Kaapelista saa vapautua erittäin rajallinen määrä happoja ja syövyttäviä palokaasuja palon aikana a1 Kaapelista saa vapautua rajoitettu määrä happoja ja syövyttäviä palokaasuja palon aikana a2 Ei vaatimuksia happojen ja syövyttävien palokaasujen vapautumiselle palon aikana a3

10 CPR-luokkien erot kaapeleissa F-luokka Kaikki polyeteenivaippaiset (PE) ulkokaapelit ovat F-luokkaa. F-luokan kaapeleita voidaan tuoda rakennuksen sisälle maksimissaan viiden metrin pituudelta. Tällaisia kaapeleita ei saa viedä palo-osastosta toiseen, eivätkä ne palosuojattunakaan saa ylittää 5 m pituutta rakennuksen sisätiloissa. Tällaiset kaapelit tulee enintään 5 m etäisyydellä sisääntulokohdasta päättää tai jatkaa vähintään luokan Eca kaapeliin.

11 CPR-luokkien erot kaapeleissa E-luokka Ovat yksinään paloa levittämättömiä Suomessa sisäkaapelit pitää olla vähintään E ca -luokan kaapeleita. Käytännössä tämä tarkoittaa yksittäispolttokokeen IEC täyttäviä kaapeleita. Hätäpoistumisteille asennettavat kaapelit voivat olla luokan E kaapeleita, jos kaapelit on suojattu vähintään palonkestävyysluokan EI 30 mukaisesti palamattomista tai lähes palamattomista rakennustarvikkeista (luokka A2-s1,d0) tehdyllä rakenteella. Kipsilevy täyttää luokan A2-s1,d0 vaatimukset.

12 CPR-luokkien erot kaapeleissa D-luokka Ovat yksinään paloa levittämättömiä ja halogeenittomia sekä näiden savunmuodostus on vähäinen SFS 6000 suosittelee käyttämään luokan Dcas2,d2,a2 kaapeleita seuraavissa kohteissa: Maan alla olevissa tiloissa, joissa voi oleskella paljon henkilöitä, kuten julkisissa liikuntatiloissa ja pysäköintilaitoksissa Maan päällä olevissa tiloissa, joissa voi oleskella paljon henkilöitä ja tilasta poistuminen voi olla hidasta, esimerkiksi päiväkodeissa, kouluissa, vanhusten hoitolaitoksissa, toimistotiloissa, kauppaliikkeissä ja hotelleissa. Maa- ja puutarhatalouden rakennuksissa.

13 CPR-luokkien erot kaapeleissa C-luokka Ovat nippuna paloa levittämättömiä ja halogeenittomia sekä näiden savunmuodostus on vähäinen Suomessa kaapelit, jotka tulevat suojaamattomina hätäpoistumisteille tai lääkintätiloihin, tulee olla luokan Ccas1,d1,a2 kaapeleita.

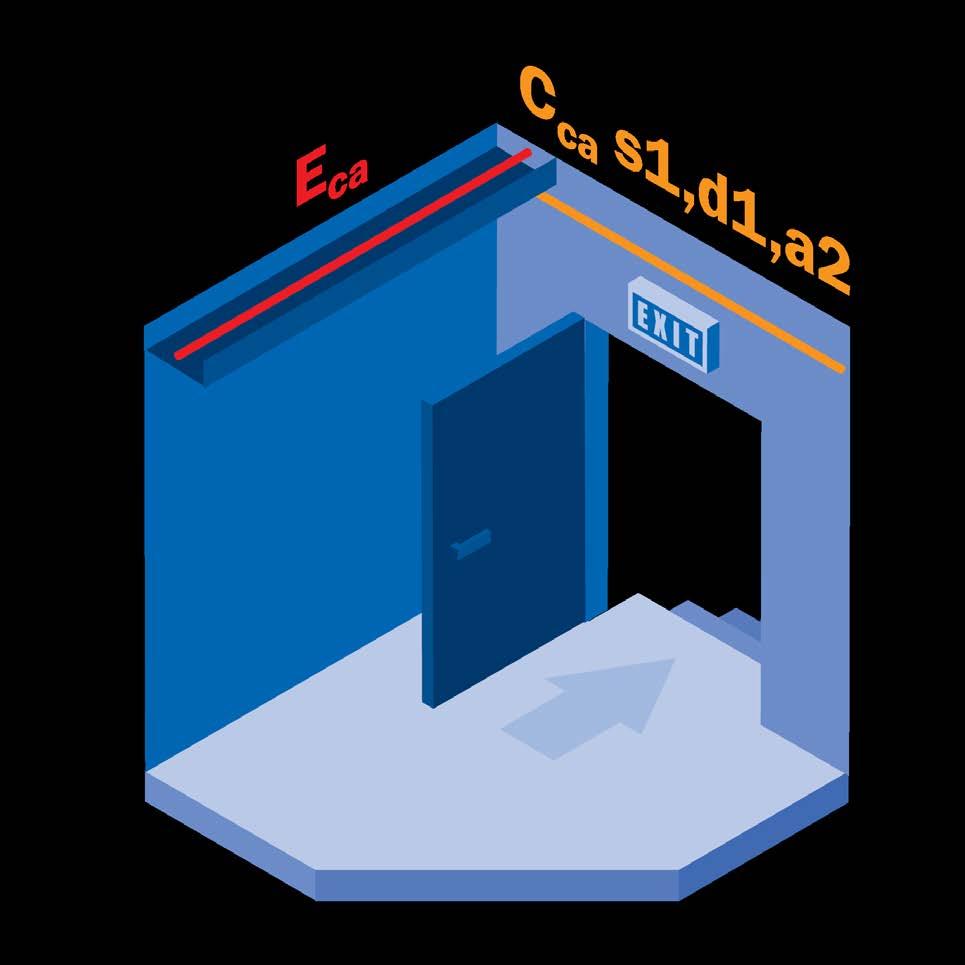

14 Uloskäytävät ja lääkintätilat Jos uloskäytäviin pakottavista syistä joudutaan sijoittamaan muita johtojärjestelmiä tai sisäverkonkaapeleita, on ne yleensä suojattava vähintään palonkestävyysluokan AI 30 mukaisella rakenteella tai lähes palamattomista rakennustarvikkeista (luokka A2- s1,d0) tehdyllä rakenteella. Suomessa rakennusvalvojat suosivat tällaista rakenteiden avulla suojaamista. Käytettävien kaapeleiden on oltava vähintään luokan Eca mukaisia. Jos kaapeleiden suojaaminen palonkestävällä rakenteella ei ole mahdollista tulee kaapeleiden täyttää vähintään luokan Cca s1, d1, a2 vaatimukset. Lisäksi voidaan käyttää muuta menetelmää, josta on olemassa puolueettoman tutkimuslaitoksen puoltava lausunto. Lääkintätilojen uudisasennusten johtojärjestelmissä on käytettävä kaapeleita, jotka täyttävät vähintään luokan Cca s1, d1, a2 vaatimukset. Vaihtoehtoisesti voidaan johtojärjestelmät suojata palonkestävyysluokan EI 30 mukaisella rakenteella. Lääkintätiloja syöttävien johtojärjestelmien on oltava tarkoitettu vain kyseisen tilan varusteille.

15 CPR-luokitellut valokaapelit sisäasennuksiin FZOMSU-SD 6, 12, 24, 48, 96 tai 192 kuitua Paloluokka Eca FZOMSU-SD Mini 12, 24, 48 tai 96 kuitua Paloluokka Dca

16 CPR-luokitellut valokaapelit sisäasennuksiin FZ2RMSU Flex 4, 12, , 96 tai 192 kuitua Paloluokka Dca FTMSU 4 tai 12 kuitua Paloluokka Dca
