Toimitilojen valokaapelointiratkaisut

Transkriptio

1 Toimitilojen valokaapelointiratkaisut Nestor Cablesin valokaapelointikonsepti sisältää valokaapelit ja näiden päättämis- ja kytkentäratkaisut erilaisiin toimitiloihin kuten liikerakennuksiin, tehtaisiin ja erilaisiin julkisiin kiinteistöihin. Toimitilojen valokaapelointikonsepti sisältää: Valokaapelit FTMSU FZOMSU-SD FZ2RMSU Flex Liittimiin päätetyt valmiskaapelit Valokaapelipäätteet seinäasennuksiin Päätekotelo NC-105 Päätekotelo NC-112 SC-D Päätekotelo NC-117 SC-D Päätekotelo NC-127 SC/LC-D Valokaapelipäätteet telineasennuksiin Päätepaneeli NC-210 LC-Q Päätepaneeli NC-230 SC-D Päätepaneeli NC-231 SC-D Päätepaneeli NC-232 Kytkentäkaapit Kytkentäkaappi NC-2000 Lisätarvikkeet Muut päättämistarvikkeet Häntäkuidut ja häntäkuitusarjat Liitinadapterit Kytkentäkaapelit Toimitilojen valokaapelointiratkaisu on yksi Nestorin valokaapelointikonsepteista, jotka auttavat asiakkaita valitsemaan oikeat tuotteet erilaisiin valokaapelointiprojekteihin. Konseptit sisältävät kaikki tarvittavat kaapelit ja asennustarvikkeet valokaapelointiprojektien toteuttamiseksi. Tutustu muihin tuotekonsepteihin osoitteessa

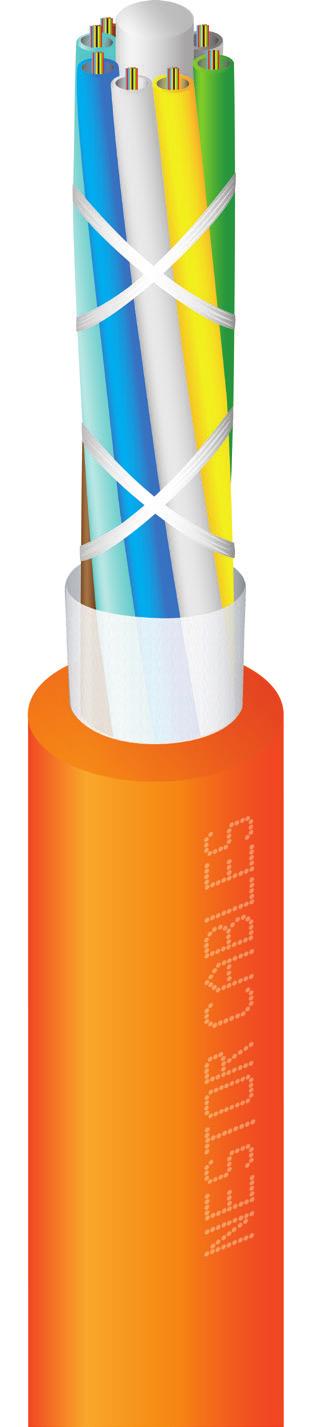

2 Valokaapelit Konseptin valokaapelit soveltuvat sekä sisä- että ulkoasennuksiin. Maa-asennuksissa kuten rakennusten väleille kaapeleita ei voi asentaa suoraan maahan vaan ne tulee asentaa suojaputkiin. FTMSU FZOMSU-SD FZ2RMSU Flex FTMSU 0,9 mm:n kiinteäpäällysteisillä kuiduilla varustettu sisä-/ulkokaapeli. Kuitumäärä 4, 8, 12 tai 24 kpl Saatavana sekä yksi- että monimuotokuiduilla Voidaan toimittaa valmiiksi liittimiin päätettynä CPR-paloluokitus Dca FZOMSU-SD Kerratturakenteinen kaapeli sisä- ja ulkoasennukseen Kuitumäärä kpl Saatavana yksi- ja monimuotokuiduilla sekä yhdistelmäversioina Voidaan toimittaa valmiiksi liittimiin päätettynä CPR-paloluokitus Eca FZ2RMSU Flex Jousto- eli flex-kuituputkilla varustettu kaapeli sisä- ja ulkoasennuksiin Kuitumäärä kpl Saatavana yksi- ja monimuotokuiduilla sekä yhdistelmäversioina CPR-paloluokitus Dca Liittimiin päätetyt valmiskaapelit Erilaiset sisä-, sisä-/ulko- ja ulkokaapelit voidaan toimittaa valmiiksi liittimiin päätettyinä Kuitumäärät 4 96 kpl Kaapeleissa ei ole lainkaan kuituliitoksia Kaapelit voidaan päättää joko 0,9 mm:n häntäkuituihin tai 2 mm:n häntäkaapeleihin 0,9 mm:n häntäkuituihin kaapelit voidaan päättää 96 kuituun saakka ja 2 mm:n häntäkaapeleihin 24 kuituun saakka Kaapelit toimitetaan pituudesta riippuen joko nippuina tai keloilla Kaapeleiden liittimelliset päät ovat kuitupareittain porrastetut ja suojattu taipuisalla suojaputkella Kaapeleiden liittimelliset päät voidaan kytkeä valmiiksi erilaisiin päätekoteloihin tai -paneeleihin

3 Valokaapelipäätteet seinäasennuksiin Valokaapelipäätteet ovat selkeitä ja helposti asennettavia koteloita eri tyyppisten 4-24-kuituisten metallittomien valokaapeleiden päättämiseen. Päätekotelo NC-105 Maks. 4 kuidun päättämiseen 2 SC- tai LC-D -adapteripaikkaa sekä 2 SC-D tai LC-Q -adapteripaikkaa Koko 103 x 104 x 21 mm Materiaali ABS-muovia Sisältävät tarrakiinnitteiset jatkossuojapidikkeet Toimitetaan 10 kappaleen pakkauksissa Päätekotelo NC-127 SC/LC-D Päätekotelo NC-112 SC-D Maks. 128 kuidun päättämiseen 6 SC-D -adapteripaikkaa sekä yläreunassa että oikealla sivulla Koko 140 x 140 x 50 mm Väri harmaa (RAl 7035) Voidaan varustaa DIN-kiskokiinnikkeellä Päätekotelo NC-117 SC-D Maks. 24 kuidun päättämiseen 12 SC-D -adapteripaikkaa, Koko 240 x 220 x 50 mm Kaapeliläpivienneissä on tiivistekumilla varustetut hahlot, jotka mahdollistavat kaapelin viennin kotelon läpi katkaisematta Väri harmaa (RAl 7035) Varustettu saranoidulla ja lukittavalla ovella Voidaan varustaa DIN-kiskokiinnikkeillä Päätekotelo NC-112 asennettuna Päätekotelo NC-127 SC/LC-D Maks. 8 kuidun päättämiseen 4 SC- tai LC-D -adapteripaikkaa Koko 120 x 100 x 40 mm Väri harmaa (RAl 7035) Voidaan varustaa DIN-kiskokiinnikkeellä Saatavana myös versiona NC-127 SC-D, jossa on paikat neljälle SC-D -liitinadapterille Päätekotelo NC-117 SC-D Päätekotelo NC-105

4 Valokaapelipäätteet telineasennuksiin Telineasennuksiin soveltuvat valokaapelipäätteet eli päätepaneelit ovat alumiinisia ja pulverimaalattuja koteloita 24, 48 tai 96 kuidun päättämiseen. NC-230 SC-D Yksinkertainen päätepaneeli valokaapeleiden päättämiseen Soveltuu erityyppisille valokaapeleille Maks. 48 kuidun päättämiseen 24 SC-D -adapteripaikkaa Koko 430 x 140 x 44 mm Voidaan asentaa telineissä suoraan päällekkäin Kannessa on pikalukitus kotelon etupuolella Väri harmaa (RAL7035) NC-231 SC-D Päätepaneeli NC-230 varustettuna säädettävällä kytkentäkaapeleiden varastohyllyllä/törmäyssuojalla NC-232 Yleiskäyttöinen päätepaneeli sisä- ja ulkokaapeleiden päättämiseen Maks. 48 kuidun päättämiseen Paneelissa on irrotettava adapterilevy SC-, SC-Duplex, LC-Duplex tai LC-Quad -liitinadaptereille Koko 430 x 140 x 44 mm Voidaan asentaa telineissä suoraan päällekkäin Kannessa ja adapterilevyssä on pikalukitus kotelon etupuolella Paneelin edessä on kytkentäkaapeleiden ohjaimet sekä pikakiinnitteinen törmäyssuoja/merkintälevy Väri harmaa (RAL 7035), mutta LC-Duplex -versio on saatavana myös mustana (RAL 9005) NC-210 LC-Q Yleiskäyttöinen päätepaneeli sisä- ja ulkokaapeleiden päättämiseen 96 kuidun päättämiseen Adapterilevyssä on aukotus ja numerointi 24 LC-Quad -liitinadapterille Koko 430 x 280 x 44 mm Voidaan asentaa telineissä suoraan päällekkäin Kannessa ja adapterilevyssä on pikalukitus kotelon etupuolella Paneelin edessä on kytkentäkaapeleiden ohjaimet sekä pikakiinnitteinen törmäyssuoja/merkintälevy Väri harmaa (RAL 7035) Päätepaneeli NC-231 SC-D Päätepaneeli NC-210 LC-Q Päätepaneeli NC-232 LC-D mustana

5 Kytkentäkaapit ja niiden lisätarvikkeet Kytkentäkaappi NC-2000 on kehitetty erityisesti FTTHverkkojen kytkentäkaapiksi, johon voidaan sijoittaa sekä verkon päätepaneelit että aktiivilaitteet. Kaapit voidaan toimittaa asiakaskohtaisina versioina esimerkiksi ilman ovia ja sivuseiniä. Saatavana kokoina L800 x S600 x K2000 mm L800 x S800 x K2000 mm Peruskokoonpanoihin sisältyy: Ritiläovet edessä ja takana Sivulevyt ja katto Säätöjalat Kytkentäkaapeleiden ohjaimet Ohjurisilmukat oikealla sivulla Kiinnitys- ja maadoituslevy Pistorasiaryhmä 8 schukolla Dokumentointitasku Materiaali pulverimaalattua teräspeltiä Väri harmaa (RAL 7035) Kaapeliohjain NC-2000 Voidaan käyttää päätepaneelien (esim. NC-230) ja aktiivilaitteiden yhteydessä Kiinnitetään 19 :n telineeseen Saatavana sekä harmaana (RAL 7035) että mustana (RAL 9005) Ohjurisilmukka NC-2000 Koko 40 x 60 mm Toimitetaan 10 kappaleen pakkauksissa Ohjuripaneeli NC-2000 Korkeus 1 U Sisältää 4 metallista ohjurisilmukkaa Ohjurisilmukoitten koko on 40 x 60 mm Varastohylly NC-2000 Kytkentäkaapeleiden ylimääräisten pituuksien varastointiin Korkeus 1 U

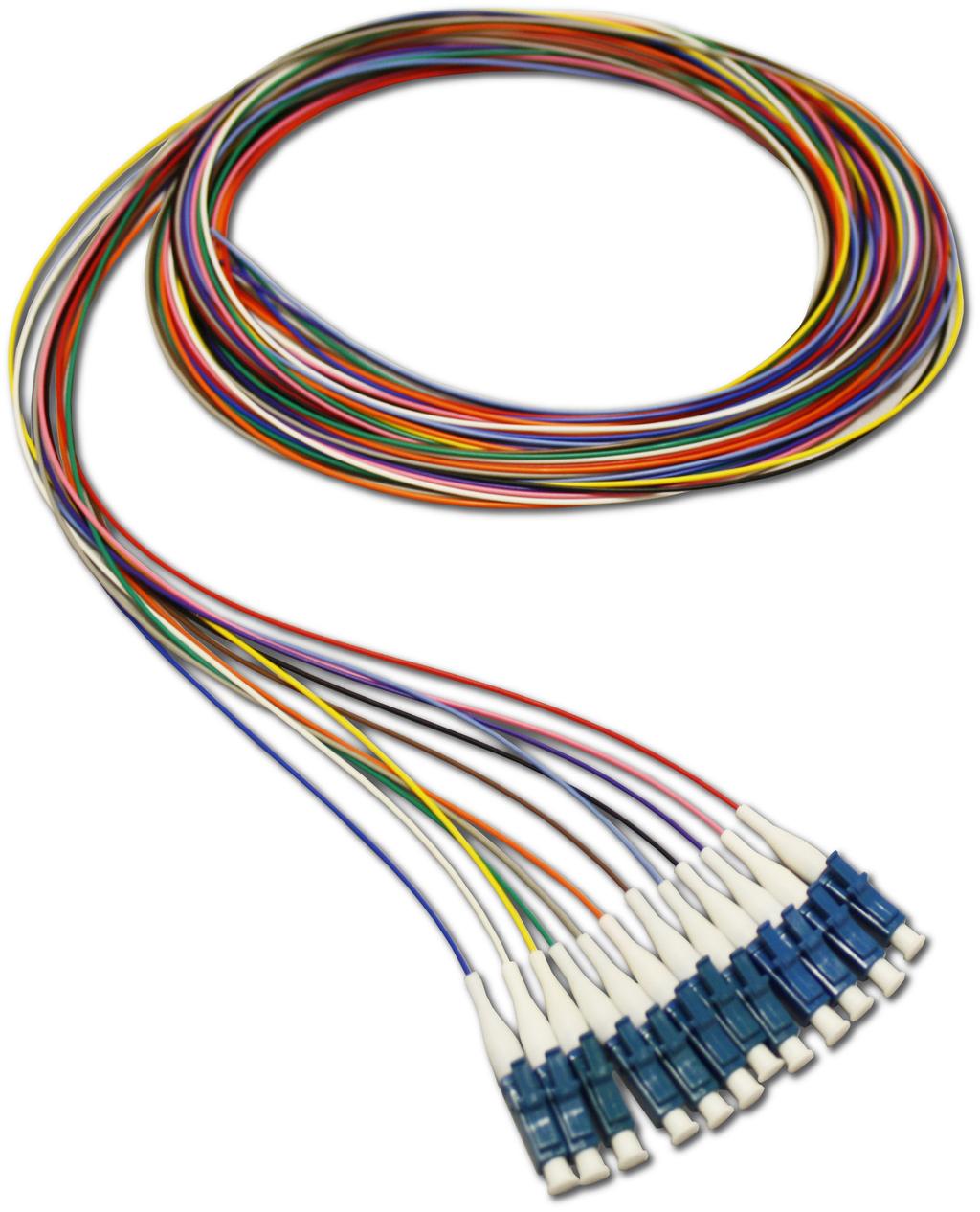

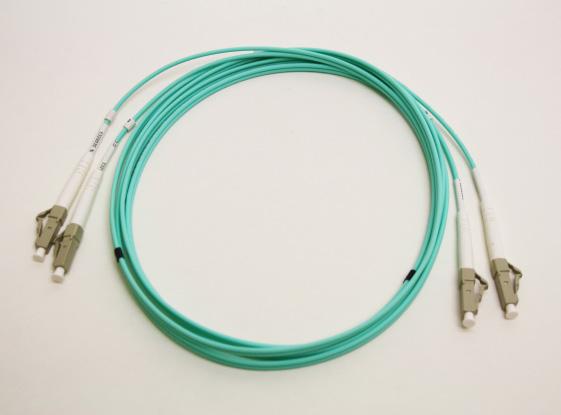

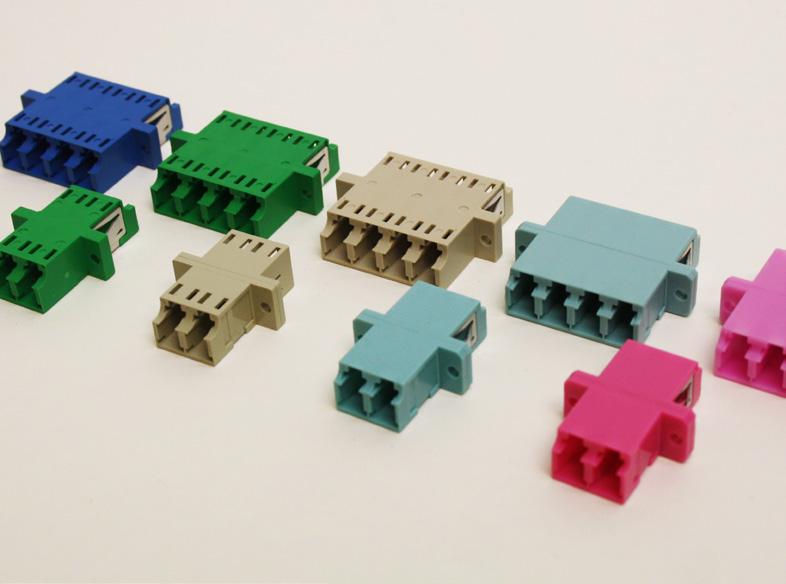

6 Häntäkuidut ja häntäkuitusarjat Häntäkuidut Saatavana G.652.D -standardin yksimuotokuiduilla (OS2) sekä OM1-, OM3- ja OM4-monimuotokuiduilla Kuitujen värit ovat kuitutyypin mukaisesti: OS2 Keltainen OM1 Beige OM3 Turkoosi OM4 Magenta Pituus yksimuotokuiduilla 2 m ja monimuotokuiduilla 1,5 m Liitinvaihtoehdot SC/UPC, SC/APC, LC/UPC ja LC/APC Häntäkuitusarjat Saatavana G.652.D -standardin yksimuotokuiduilla Kuitumäärä 6 ja 12 kpl Kuidut ovat värikoodattuja Pituus 2m Liitinvaihtoehdot SC/UPC, SC/APC, LC/UPC ja LC/APC Kytkentäkaapelit Duplex-kytkentäkaapelit Saatavana standardin G.652.D -yksimuotokuiduilla sekä OM1-, OM3- ja OM4-monimuotokuiduilla Liitinvaihtoehdot SC/APC, SC/UPC, LC/APC ja LC/UPC Vakiopituudet 2 ja 3 m Kaapeleiden värit ovat kuitutyypin mukaisesti: OS2 Keltainen OM1 Beige OM3 Turkoosi OM4 Magenta Monikuituiset kytkentäkaapelit Saatavana standardin G.652.D -yksimuotokuiduilla sekä OM3- ja OM4-monimuotokuiduilla Kuitumäärä 12 tai 24 Liitinvaihtoehdot SC/APC, SC/UPC, LC/APC ja LC/UPC Pituudet ovat asiakaskohtaisia Liitinadapterit Liitinadaptereitten tyypit: SC, SC-Duplex, LC-Duplex ja LC-Quad Liitinadaptereitten värit ovat kuitutyypin ja liittimen hionnan mukaisesti seuraavat: Sininen Yksimuotokuitu, UPC-hionta Vihreä Yksimuotokuitu, APC-hionta Beige OM1-monimuotokuitu Turkoosi OM3-monimuotokuitu LC-liittimillä Magenta OM4-monimuotokuitu LC-liittimillä etunimi.sukunimi@nestorcables.fi info@nestorcables.fi Vierailuosoite: Mittarikuja 5, Oulu Postiosoite: PL 276, Oulu
