1 Puukerrostalokoulutus Pintaluokat & Suojaverhous Kouvola Tero Lahtela

2 PINTALUOKAT Suuntaa-antavia esimerkkejä seinä- ja kattomateriaalien paloluokituksesta A1 A2 B C D E F Kivi Kipsilevyt Kipsilevyt Palosuojattu puu Puutuotteet yleensä Huokoinen puukuitulevy Testaamattomat tuotteet Betoni Sementtikuitulevyt Palosuojattu puu Tiili Lasi D-s2, d2 Teräs D = lämmöntuottoa ja liekin leviämistä kuvaava merkintä s2 = savuntuottoa kuvaava merkintä d2 = palavien pisaroiden muodostumista kuvaava merkintä

3 PINTALUOKAT Suuntaa-antavia esimerkkejä lattiamateriaalien paloluokituksesta A1 FL A2 FL B FL C FL D FL E FL F FL Kivi Kipsilevyt PVC-pohjaisia tuotteita Puutuotteita (kovapuu) Puutuotteita Polypropyleenimattoja Testaamattomat tuotteet Betoni Sementtikuitulevyt Villamattoja Tiili Lasi Teräs

4 PINTALUOKAT

5 PINTALUOKAT Taulukot perustuvat EU:n komission päätöksiin ja testaustuloksiin. TUOTE ASENNUSTAPA KESKITIHEYS PAKSUUS PALOLUOKKA Vanerilevy EN 636 1, kg/m 3 9 mm D-s2, d0 Vanerilevy EN 636 1, 2, 3, kg/m 3 9 mm D-s2, d2 Vanerilevy EN 636 1, 2, 3, kg/m 3 15 mm D-s2, d0 Vanerilevy EN 636 1, 2, 3, 4, 5, kg/m 3 18 mm D-s2, d0 Vanerilevy EN 636 mikä tahansa 400 kg/m 3 3 mm E Asennustapa 1 Asennustapa 2 Asennustapa 3 Puukoolaus (ρ 400 kg/m 3 ) Ontelo täytetty vähintään E-luokan puukuitueristeellä Vähintään A2-s1, d0-luokan tuote (ρ 10 kg/m 3 ) tai vähintään D-s2, d2-luokan tuote (ρ 400 kg/m 3 ) Puukoolaus (ρ 400 kg/m 3 ) Ontelo täytetty vähintään A2-s1, d0-luokan tuotteella (ρ 10 kg/m 3 ) Puukoolaus (ρ 400 kg/m 3 ) Suljettu ontelo, rako 22 mm Vähintään A2-s1, d0-luokan tuote (ρ 10 kg/m 3 ) Asennustapa 4 Asennustapa 5 Asennustapa 6 Puukoolaus (ρ 400 kg/m 3 ) Tuuletettu ontelo, rako 22 mm Puukoolaus (ρ 400 kg/m 3 ) Suljettu ontelo Puukoolaus (ρ 400 kg/m 3 ) Tuuletettu ontelo Vähintään A2-s1, d0-luokan tuote (ρ 10 kg/m 3 ) Vähintään D-s2, d2-luokan tuote (ρ 400 kg/m 3 ) Vähintään D-s2, d2-luokan tuote (ρ 400 kg/m 3 )

6 PINTALUOKAT Taulukot perustuvat EU:n komission päätöksiin ja testaustuloksiin. TUOTE ASENNUSTAPA KESKITIHEYS PAKSUUS PALOLUOKKA Lautalattia kg/m 3 8 mm D FL -s1 Lautalattia 1, 3, kg/m 3 20 mm D FL -s1 Puuparketti kg/m 3 10 mm D FL -s1 Puuparketti 1, kg/m 3 14 mm D FL -s1 Vaneriparketti kg/m 3 6 mm D FL -s1 Asennustapa 1 Asennustapa 2 Alusta vähintään D-s2, d0-luokan tuote (ρ 400 kg/m 3 ) Tuote asennettu suoraan alustaa vasten Vähintään E-luokan välikerros (paksuus 3 mm) Alusta vähintään D-s2, d0-luokan tuote (ρ 400 kg/m 3 ) Asennustapa 3 Asennustapa 4 Puukoolaus (ρ 400 kg/m 3 ) Suljettu ontelo Puukoolaus (ρ 400 kg/m 3 ) Avoin ontelo

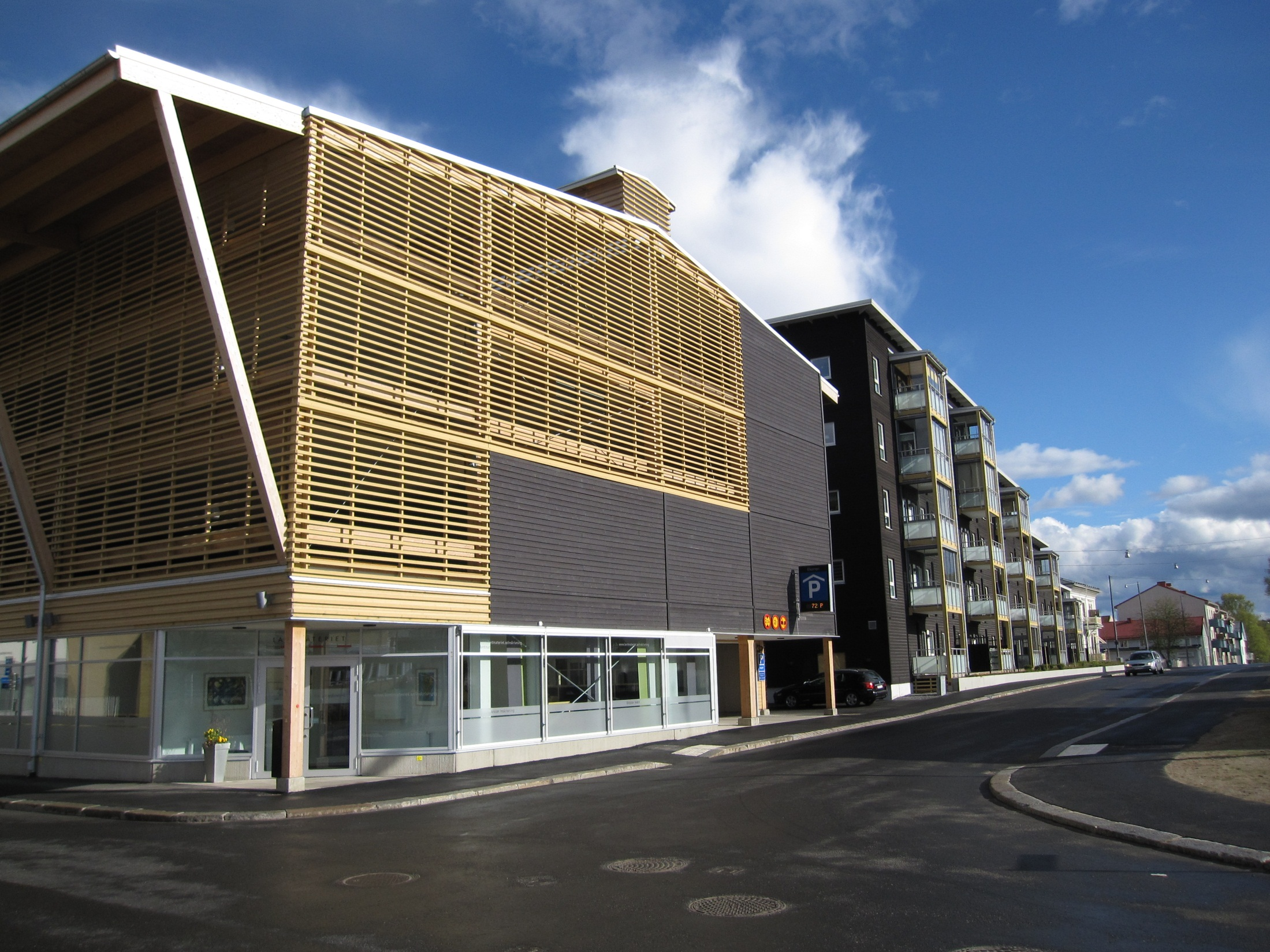

9 PINTALUOKAT ESIMERKKILASKELMA Viereisen kuvan mukainen puuritilä on tehty rimasta 45x45 k200, jotka on kiinnitetty lautoihin 75x25 k600. Tarkastetaan täyttääkö viereinen ritilä paloluokan D-s2, d0. Mitoitusehtona on, että palolle altistuva pinta-ala A F 1,1 m 2. Riman palolle altistuva pinta-ala / seinä-m 2 A F, rima = 5 kpl x (0,045 m x 4) x 1 m = 0,9 m 2 Kiinnityslaudan palolle altistuva pinta-ala / seinä-m 2 A F, lauta = 1,67 kpl x (0,075 m + 0,025 m x 2) x 1 m = 0,2 m 2 Ritilärakenteen palolle altistuva pinta-ala yhteensä A F = A F, rima + A F, lauta Rima Lauta A F = 0,9 m 2 + 0,2 m 2 = 1,1 m 2 1,1 m 2 OK! Kyseinen ritilä täyttää paloluokan D-s2, d0. Ritilän kiinnitysalustan tulee olla vähintään luokkaa A2-s1, d0. Palolle altistuva pinta

10 SPRINKLAUSLAITTEISTOT SFS-5980 standardin 2-luokan sprinkleri Vähimmäisvaatimus 3 4 krs. P2-paloluokan asuinrakennukselle SFS-EN standardin OH-luokan sprinkleri Vähimmäisvaatimus 3 8 krs. P2-paloluokan työpaikkarakennukselle Vähimmäisvaatimus 5 8 krs. P2-paloluokan asuinrakennukselle

11 PINTALUOKAT P2-paloluokan asuin- tai työpaikkarakennus (1 2 krs.) R 30 pilarit ja palkit D-s2, d2 Uloskäytävän seinät ja katot A2-s1, d0 Sauna D-s2, d2 Huoneiston seinät ja katot B-s1, d0 D-s2, d2 (OH-luokan sprinklaus) Uloskäytävän lattia D FL -s1 Huoneiston lattia Ei vaatimusta

12 PINTALUOKAT P2-paloluokan asuin- tai työpaikkarakennus (3 8 krs.) Pilarit ja palkit B-s1, d0 D-s2, d2 (OH-luokan sprinklaus) Uloskäytävän seinät ja katot A2-s1, d0 Sauna D-s2, d2 Huoneiston seinät ja katot B-s1, d0 D-s2, d2 (OH-luokan sprinklaus) Uloskäytävän lattia D FL -s1 Huoneiston lattia Ei vaatimusta

13 PINTALUOKAT P2-paloluokan asuin- tai työpaikkarakennus (1 2 krs.) Julkisivu D-s2, d2 Tuuletusraon sisäpinta D-s2, d2

14 PINTALUOKAT P2-paloluokan asuin- tai työpaikkarakennus (3 8 krs.) Julkisivu B-s2, d0 D-s2, d2 tietyin ehdoin 1. krs. julkisivu B-s2, d0 Tuuletusraon sisäpinta A2-s1, d0

15 SUOJAVERHOUS Suojaverhouksen tarkoitus: Suojaa rakennetta vaurioitumiselta palon alkuvaiheessa Suojaverhouksen luokka: Suomessa käytössä K ja K luokan suojaverhous

16 SUOJAVERHOUS Lämpötilan nousu Keskimäärin 250 C Lämpötilan nousu Max 270 C

17 SUOJAVERHOUS Suojaverhous tarvitaan tyypillisesti P2-luokassa 1 2 krs. rakennus K luokan suojaverhous, jos rakenne ei ole vähintään B-s1, d0-tarvikkeista Ei koske vähintään R 30-luokan palkkeja ja pilareita Suojaverhouksen paloluokka pintaluokan mukaan 3 4 krs. rakennus K luokan suojaverhous, jos rakenne ei ole vähintään A2-s1, d0-tarvikkeista Suojaverhouksen paloluokka A2-s1, d0 5 8 krs. rakennus K luokan suojaverhous, jos rakenne ei ole vähintään A2-s1, d0-tarvikkeista Suojaverhouksen paloluokka A2-s1, d0 Ulkopuolen suojaverhous K 2 10, A2-s1, d0 jos julkisivu vähintään B-s2, d0

18 SUOJAVERHOUS Pintaluokkavaatimus B-s1, d0 Suojaverhous K 2 10, B-s1, d0 Pintaluokkavaatimus B-s1, d0 Suojaverhous K 2 10, A2-s1, d0 Pintaluokkavaatimus D-s2, d2 Suojaverhous K 2 10, A2-s1, d0 Esim. palosuojattu vaneri Esim. kipsilevy Esim. kipsilevy

19 SUOJAVERHOUS = A- tai B-luokan materiaali = Puupinta mahdollinen P2-paloluokan asuin- tai työpaikkarakennus (1 2 krs.) Sauna OH-luokan sprinklaus Sauna Asuin- ja työpaikkatiloissa Seinä- ja kattopinnoissa K 2 10 B-s1, d0-luokan suojaverhous (ei saunassa) Uloskäytävässä Seinä- ja kattopinnoissa K 2 10 A2-s1, d0-luokan suojaverhous Suojaverhous pintaluokan mukaan Ei koske vähintään R 30-luokkaisia palkkeja ja pilareita Asuin- ja työpaikkatiloissa Seinä- ja kattopinnoissa K 2 10 D-s2, d2-luokan suojaverhous (ei saunassa) Uloskäytävässä Seinä- ja kattopinnoissa K 2 10 A2-s1, d0-luokan suojaverhous Suojaverhous pintaluokan mukaan Ei koske vähintään R 30-luokkaisia palkkeja ja pilareita

20 SUOJAVERHOUS P2-paloluokan asuinrakennus (kaupunkipientalo) (3 4 krs.) = A- tai B-luokan materiaali = Puupinta mahdollinen OH-luokan sprinklaus Sauna Sauna Seinä- ja kattopinnoissa sekä pilareissa ja palkeissa K 2 10 A2-s1, d0-luokan suojaverhous (ei saunassa) Ulkoseinän ulkopuolella K 2 10 A2-s1, d0-luokan suojaverhous

21 SUOJAVERHOUS = A- tai B-luokan materiaali = Puupinta mahdollinen P2-paloluokan asuinrakennus (3 4 krs.) 2-luokan sprinklaus Sauna Seinä- ja kattopinnoissa sekä pilareissa ja palkeissa K 2 10 A2-s1, d0-luokan suojaverhous (ei saunassa) Ulkoseinän ulkopuolella K 2 10 A2-s1, d0-luokan suojaverhous Porras syöksyissä ja tasanteissa K 2 30 A2-s1, d0-luokan suojaverhous (ei portaiden yläpinnassa)

22 SUOJAVERHOUS = A- tai B-luokan materiaali = Puupinta mahdollinen P2-paloluokan asuin- tai työpaikkarakennus (3 4 krs.) OH-luokan sprinklaus Sauna Seinä- ja kattopinnoissa sekä pilareissa ja palkeissa K 2 10 A2-s1, d0-luokan suojaverhous (ei saunassa) Ulkoseinän ulkopuolella K 2 10 A2-s1, d0-luokan suojaverhous Porras syöksyissä ja tasanteissa K 2 30 A2-s1, d0-luokan suojaverhous (ei portaiden yläpinnassa)

23 SUOJAVERHOUS = A- tai B-luokan materiaali = Puupinta mahdollinen P2-paloluokan asuin- tai työpaikkarakennus (5 8 krs.) OH-luokan sprinklaus Sisäpinnoissa lukuunottamatta huoneiston sisäisiä ei-kantavia seiniä sekä pilareissa ja palkeissa K 2 30 A2-s1, d0-luokan suojaverhous (ei saunassa) Porras syöksyissä ja tasanteissa K 2 30 A2-s1, d0-luokan suojaverhous (ei portaiden yläpinnassa) Sauna Ulkoseinän ulkopuolella K 2 30 A2-s1, d0-luokan suojaverhous jos puujulkisivu Ulkoseinän ulkopuolella K 2 10 A2-s1, d0-luokan suojaverhous jos julkisivu vähintään B-s2, d0

24 SUOJAVERHOUS K 2 10 Kipsikartonkilevy 9 mm 13 mm 15 mm Kuitukipsilevy 10 mm K 2 30 Kuitukipsilevy 18 mm 10 mm + 10 mm K 2 10 Vanerilevy * 12 mm K 2 30 Vanerilevy * 24 mm *) Tarkastettava tuotesertifikaatista

d0 tai EI 15 A2-s1, d0 K 2 10 tai EI 15 K

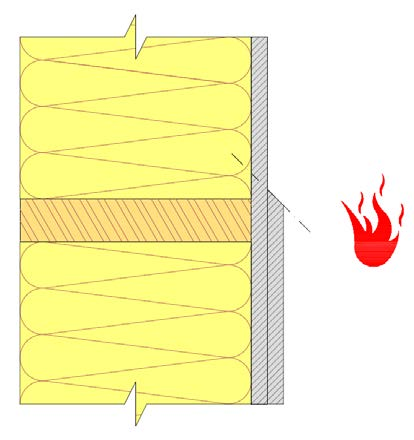

25 SUOJAVERHOUS K 2 30 suoverhous voidaan korvata EI 30-rakenteella Rakenne A2-s1, d0 luokan tarvikkeista TAI Rakenne, jossa suojattaa rakennetta vasten K 2 10 A2-s1, d0 tai EI 15 A2-s1, d0 K 2 10 tai EI 15 K 2 10 tai EI 15 K 2 10 tai EI 15 EI 30 EI 30 EI 30

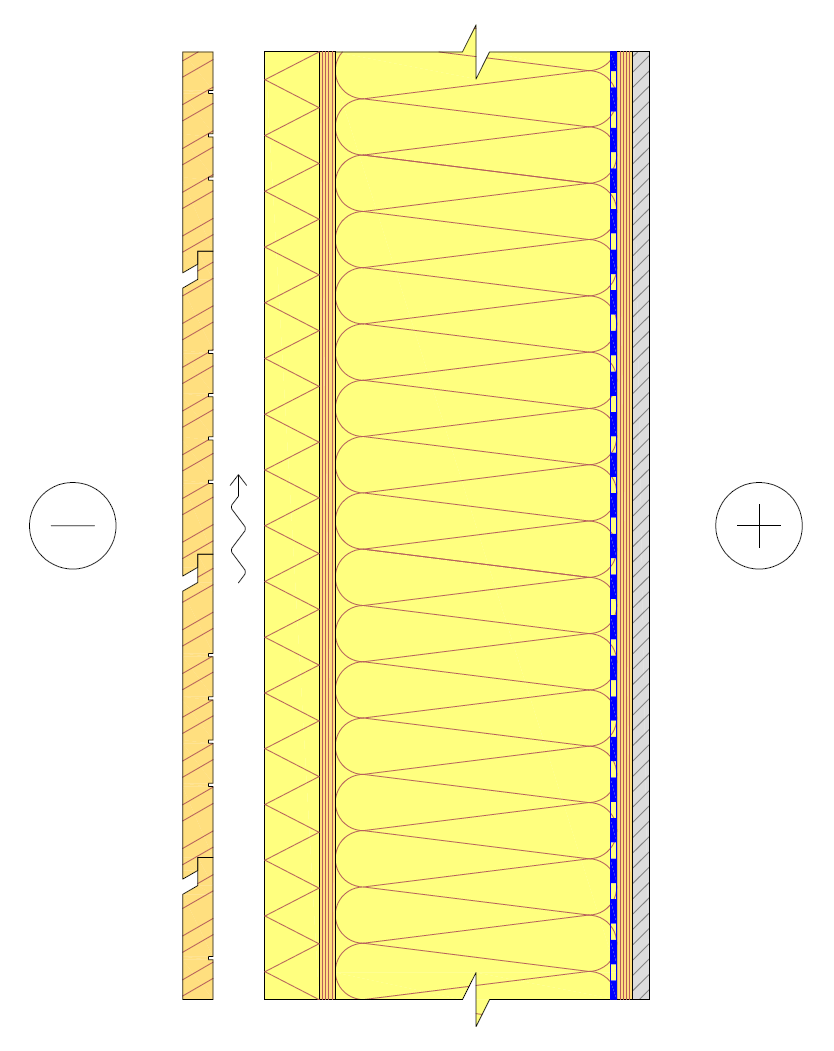

26 SUOJAVERHOUS Ulkopuolisen K 2 30 A2-s1, d0 suojaverhouksen toteutus on ongelmallista K 2 30 A2-s1, d0 KUITUKIPSILEVYLLÄ TOTEUTETTAVISSA KOSTEUS

27 SUOJAVERHOUS Ulkopuolisen K 2 30 A2-s1, d0 suojaverhouksen toteutus on ongelmallista EI 30 A2-s1, d0 (jäykkä mineraalivilla)

28 SUOJAVERHOUS (3 4 krs puukerrostalo) D-s2, d2 tietyin ehdoin US HVS VS VS (KEVYT) K 2 10 A2-s1, d0 Eristeet A2-s1, d0 K 2 10 A2-s1, d0 D-s2, d2 tietyin ehdoin

29 SUOJAVERHOUS (3 4 krs puukerrostalo) YP VP K 2 10 A2-s1, d0 Eristeet A2-s1, d0 D-s2, d2 tietyin ehdoin K 2 10 A2-s1, d0 Eristeet A2-s1, d0 D-s2, d2 tietyin ehdoin

30 SUOJAVERHOUS (5 8 krs puukerrostalo) D-s2, d2 tietyin ehdoin US HVS VS VS (KEVYT) K 2 30 A2-s1, d0 * Eristeet A2-s1, d0 K 2 30 A2-s1, d0 D-s2, d2 tietyin ehdoin Suojaverhousta ei tarvita *) K 2 10 A2-s1, d0 mikäli julkisivu B-s2, d0

31 SUOJAVERHOUS (5 8 krs puukerrostalo) YP VP K 2 30 A2-s1, d0 K 2 30 A2-s1, d0 Eristeet A2-s1, d0 D-s2, d2 tietyin ehdoin K 2 30 A2-s1, d0 Eristeet A2-s1, d0 D-s2, d2 tietyin ehdoin
