1 (15) Konsernihallinto Kaupunkiympäristön kehittäminen KATU- JA RAKENNUSSUUNNITELMIEN SISÄLTÖ

Transkriptio

1 1 (15) Konsernihallinto KATU- JA RAKENNUSSUUNNITELMIEN SISÄLTÖ

2 Konsernihallinto 2(15) SISÄLLYS 1. YLEISTÄ KATUSUUNNITELMAT Katujärjestelypiirustus 1: Pituusleikkaus 1:1000/1: Tyyppipoikkileikkaukset 1: Erilaiset detaljipiirustukset RAKENNUSSUUNNITELMAT Asemapiirustus 1: Tasauspiirustus 1:500 tai 1: Pituusleikkaus 1:1000/1: Tyyppipoikkileikkaus 1: Paalukohtaiset poikkileikkaukset 1: Mittaussuunnitelma 1: Muut suunnitelmat SUUNNITELMIEN ULKOASU PIIRUSTUSMERKINNÄT SUUNNITELMIEN JA ASIAKIRJOJEN NIMEÄMINEN, TALLENTAMINEN JA ARKISTOINTI SUUNNITELMIEN JA ASIAKIRJOJEN NIMEÄMINEN SUUNNITELMIEN LUOVUTUS JA ARKISTOINTI SUUNNITELMIEN MUUTOKSET ASIAKIRJAMALLIT MALLISUUNNITELMAT...15 Liite 1 T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

3 Konsernihallinto 3(15) 1. YLEISTÄ Ohjeen tarkoituksena on yhtenäistää kaupunkiympäristön kehittämisen tilaamien katusuunnitelmien ja rakennussuunnitelmien sekä Tampereen Veden tilaamien rakennussuunnitelmien sisältöä ja ulkoasua. Katusuunnitelmien ja kadun rakennussuunnitelmien sisällön ja ulkoasun on oltava sama riippumatta siitä, millä apuvälineillä suunnitelma on tuotettu. Katusuunnitelma on hallinnollinen ja virallinen asiakirja. Katusuunnitelma viedään kaupunkiympäristön kehittämisen toimesta nähtäville ja tällöin osallisilla on mahdollisuus jättää suunnitelmasta muistutus. Nähtävilläolon jälkeen lautakunnan hyväksymä katusuunnitelma tai suunnittelupäällikön päätöksellä tehty katusuunnitelma arkistoidaan. Lisäksi katusuunnitelman mustavalkoisena tulostettu muovi arkistoidaan piirustusarkistoon. Kansioon on koottu ohjeen lisäksi asiakirjamalleja, mallisuunnitelmia sekä uudiskohteesta että saneerauskohteesta ja myös muita suunnitelmia, joita tehdään suunnittelukohteen tarpeesta riippuen. T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

4 Konsernihallinto 4(15) SUUNNITELMIEN SISÄLTÖ 1.1. KATUSUUNNITELMAT Katusuunnitelma koostuu katujärjestelypiirustuksesta, pituusleikkauksesta, tyyppipoikkileikkauksista ja detaljipiirustuksista. Katusuunnitelma on selkeä ja havainnollinen asiakirja siitä mitä kohteessa on tarkoitus tehdä. Yleensä kohteessa on tarve esittää muitakin asioita kuin seuraavassa luetellut ja silloin kohteesta tehdään myös rakennussuunnitelma -niminen asiakirja. Muut asiat ovat lähinnä teknistä tietoa esimerkiksi kiveysmateriaalista, tarkempi kuvaus kadun kuivatuksesta, päällysrakennekerrosmateriaalista ja vesihuollosta. Kappaleen 1.1. mallikuvat löytyvät kappaleesta Katujärjestelypiirustus 1:500 Katujärjestelypiirustuksessa esitettävät asiat: Pohjakartta Asemakaava (tarvittaessa) Katualueen rajat Kadun ja liittyvien katujen nimet Piirustusmerkintöjen selitykset Katuun rajoittuvista tonteista o Korttelin, tontin ja tonttipyykkien numero o Tontin rajat o Tontin käyttötarkoitus (AK, KTTY, VP, LPA tms.) o Tonttiliittymät saneerauskohteissa o Tonttipisteiden sekä mahdollisten taitepisteiden korkeudet kadun rajalla ympyröitynä (katukorkeuslausunto) Mittalinja o Paalutus 10 m (20 m) välein o Paalulukema 20 m välein o Elementtien arvot (vaakageometria) Pohjoisnuoli Koordinaattiristit 50 m:n välein ja xy-asema vähintään yhdestä pisteestä Katukorkeuksia liittymien, katualueiden rajapisteiden kohdilta yms. (uudiskohteet). Reunakivilinjat madallusmerkintöineen Kaistamerkinnät Jalkakäytävien, pyöräteiden sekä erotus- ja välikaistojen reunaviivat Suojatiet ja korokkeet Pysäkit Kadun kuivatusperiaatteet (hulevesikaivot tai avo-ojat) Pientareiden ja leikkausluiskien reunat tarvittaessa Istutusalueet + kunnossapitoluokka viheralueiden osalta mainittava Puut ja pensaat Katuvalaistus Sillat, tukimuurit, portaat, kaiteet, meluesteet ja pollarit Poikkileikkauksen osien käyttötarkoitus ja mitat (esim. ajorata 5,0 m) Päällysteet materiaalimerkintöineen (rasteri ja väri) Katuosoitteet (saneerauskohteissa) T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

5 Konsernihallinto 5(15) Rummut: koko ja materiaali Liikennevalot ja portaalit Liikennemerkit Hulevesikourut Laskuojat Hulevesiviemärin purkukohdat (puolirumpu) Pituusleikkaus 1:1000/1:100 Pituusleikkauksessa esitettävät asiat: Maastotiedot o Alkuperäinen maanpinta piirrettynä korkeuslukemineen Pituuspaalutus o Paalulukema 50 m välein Tasausviiva ja sen korkeus 10 m (20 m) välein Tasausviivaelementit (pystygeometria) o Taitepisteiden sijainti ja korkeusasema o Kaltevuusarvot o Pyöristyssäteiden arvot ja tangenttien paikat Liittyvien katujen nimet ja paikat Sillat mittakaavan sallimalla tarkkuudella Merkittävät maanalaiset rakenteet Poikkikadut Tyyppipoikkileikkaukset 1:100 Paalulukema tai paaluväli (tarvittaessa sanallisesti esim. katuväli) Katualueen rajat ja leveys Mittalinjan ja tasausviivan paikka Poikkileikkausten eri osien o Käyttötarkoitus ja leveys o Korkeudet tasausviivaan nähden o Sivukaltevuudet o Pintamateriaalit Puut ja muut istutukset Valaisinpylväät Kiinteät rakenteet ja rakennukset Kadun kalusteet tarvittaessa Erilaiset detaljipiirustukset Erilaisia detaljipiirustuksia voidaan tehdä, jotta suunnitelma havainnollistaisi mahdollisimman hyvin lopullista kadun ulkoasua ja sen detaljeja sekä palvelisi hankkeen esittelyä pienipiirteisissä tai paljon yksityiskohtia sisältävissä kohdissa. Detaljipiirustukset voivat olla esimerkiksi havainnekuvia (perspektiivikuvat, valokuvasovitteet) tai suunnitelmia kiveysten ladonnasta, kadun kalusteista tai ajoradan korotuksesta. T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

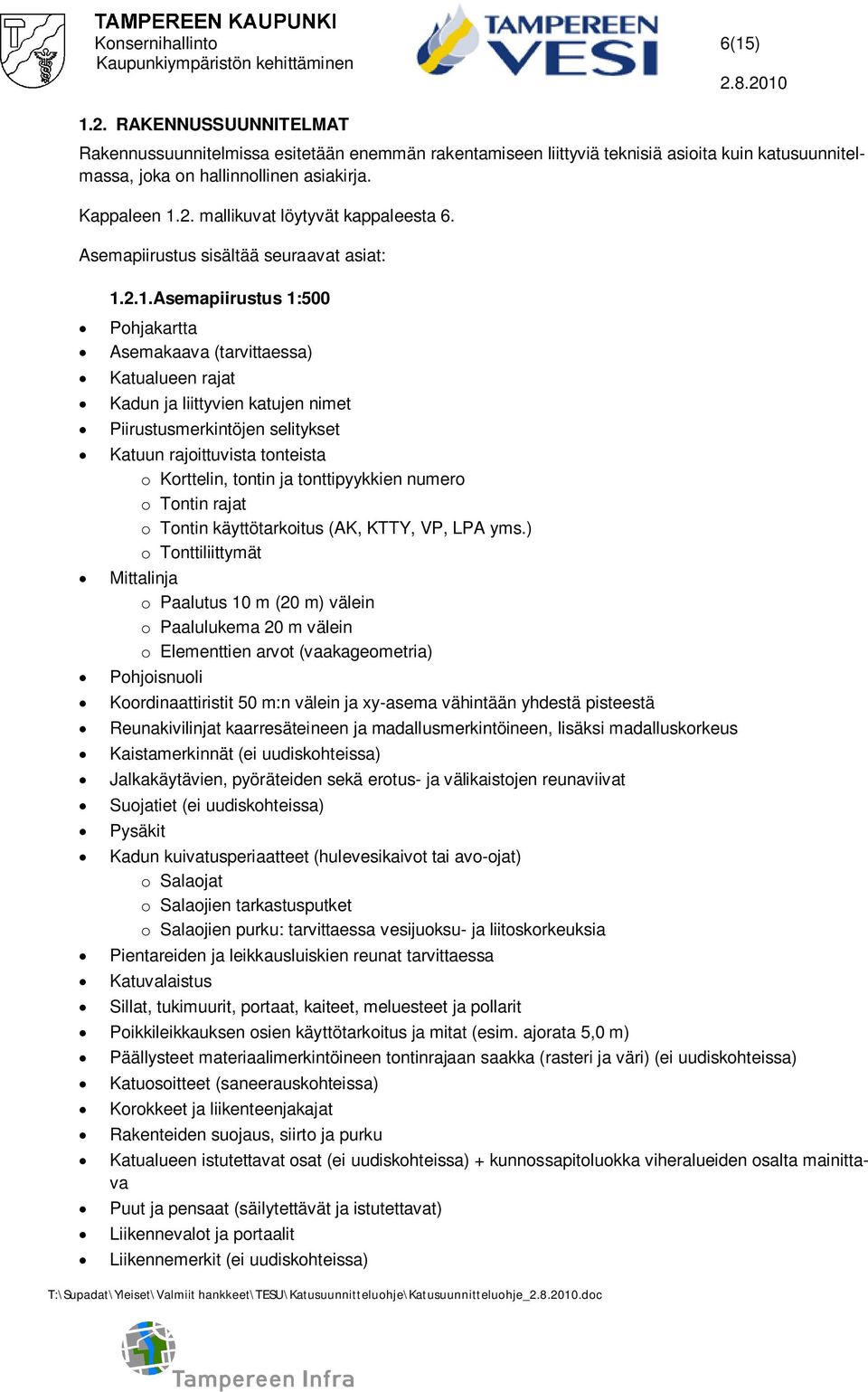

6 Konsernihallinto 6(15) 1.2. RAKENNUSSUUNNITELMAT Rakennussuunnitelmissa esitetään enemmän rakentamiseen liittyviä teknisiä asioita kuin katusuunnitelmassa, joka on hallinnollinen asiakirja. Kappaleen 1.2. mallikuvat löytyvät kappaleesta 6. Asemapiirustus sisältää seuraavat asiat: Asemapiirustus 1:500 Pohjakartta Asemakaava (tarvittaessa) Katualueen rajat Kadun ja liittyvien katujen nimet Piirustusmerkintöjen selitykset Katuun rajoittuvista tonteista o Korttelin, tontin ja tonttipyykkien numero o Tontin rajat o Tontin käyttötarkoitus (AK, KTTY, VP, LPA yms.) o Tonttiliittymät Mittalinja o Paalutus 10 m (20 m) välein o Paalulukema 20 m välein o Elementtien arvot (vaakageometria) Pohjoisnuoli Koordinaattiristit 50 m:n välein ja xy-asema vähintään yhdestä pisteestä Reunakivilinjat kaarresäteineen ja madallusmerkintöineen, lisäksi madalluskorkeus Kaistamerkinnät (ei uudiskohteissa) Jalkakäytävien, pyöräteiden sekä erotus- ja välikaistojen reunaviivat Suojatiet (ei uudiskohteissa) Pysäkit Kadun kuivatusperiaatteet (hulevesikaivot tai avo-ojat) o Salaojat o Salaojien tarkastusputket o Salaojien purku: tarvittaessa vesijuoksu- ja liitoskorkeuksia Pientareiden ja leikkausluiskien reunat tarvittaessa Katuvalaistus Sillat, tukimuurit, portaat, kaiteet, meluesteet ja pollarit Poikkileikkauksen osien käyttötarkoitus ja mitat (esim. ajorata 5,0 m) Päällysteet materiaalimerkintöineen tontinrajaan saakka (rasteri ja väri) (ei uudiskohteissa) Katuosoitteet (saneerauskohteissa) Korokkeet ja liikenteenjakajat Rakenteiden suojaus, siirto ja purku Katualueen istutettavat osat (ei uudiskohteissa) + kunnossapitoluokka viheralueiden osalta mainittava Puut ja pensaat (säilytettävät ja istutettavat) Liikennevalot ja portaalit Liikennemerkit (ei uudiskohteissa) T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

7 Konsernihallinto 7(15) Luiskamerkinnät (tarvittaessa) Erikoiskuljetusreittien erityisvaatimukset -> tyyppikuvat: jakajat+portaalit Nykyiset hulevesikaivot Nykyiset viemärit ja vesijohto Liitoslausuntonumero Hule- ja jätevesiviemärit kaivoineen, materiaali- ja kokomerkintöineen sekä kaivojen korkeustiedot Salaojat putkikokoineen ja materiaaleineen, tarvittaessa myös vesijuoksu- ja liitoskorkeuksia Hulevesikourut Vesijohdot putkimateriaali- ja kokomerkintöineen, sulkuineen, paloposteineen yms. Laskuojat Hulevesiviemärin ja salaojien purkukohdat (puolirumpu) Rummut: koko, materiaali ja korkeus Vesijohtojen lukkomuhvit ja vaakakulmat Tasauspiirustus 1:500 tai 1:200 Kadun päällystettyjen osien korkeusasema o Viettoviivoin 0,10 m välein (= 10 cm korkeuskäyrät) o Loivapiirteisillä kohdilla 5 cm ja jyrkissä kohdissa 20 cm välein o Viettoviivat merkitään korkeuslukemin ja viettosuuntaa ilmaisevin lyhyin poikkiviivoin o Tarvittaessa korkeustietoja katuun liittyvistä rakenteista Pituusleikkaus 1:1000/1:100 Pituusleikkauksessa esitetään keski-/mittalinjalta: Maastotiedot o Alkuperäinen maanpinta piirrettynä korkeuslukemineen Arvioitu kalliopinta Kairausdiagrammit sekä mahdollisten maanäytteiden tiedot Pituuspaalutus o Paalulukema 50 m välein Tasausviiva ja sen korkeus 10 m (20 m) välein Tasausviivaelementit (pystygeometria) o Taitepisteiden sijainti ja korkeusasema o Kaltevuusarvot o Pyöristyssäteiden arvot ja tangenttien paikat Päällysrakenteen alapinta (irtilouhinta, täytöt) Siirtymäkiilat Salaojat (tarvittaessa) Liittyvien katujen nimet ja paikat Sillat mittakaavan sallimalla tarkkuudella Merkittävät maanalaiset rakenteet Ajoradan sivukaltevuus molempien ajoradan puolien osalta (q v, q o ) o Kaltevuuskuvaaja ja sivukaltevuus prosentti- tai desimaalilukuna; esim. q o =3%, tai q o = 0,03 T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

8 Konsernihallinto 8(15) o Kaltevuuden muutosjärjestelyt ja jos kadun ajonopeus > 40 km/h, merkitään myös muutosnopeus (esim. 1 % /15 m) o Ei tarvita, jos ko. väliltä laadittu erillinen tasauspiirustus Pohjanvahvistus Katurakennetyyppi esitetään, jos kadun katurakennetyyppi muuttuu o esim. A 150/E 1000 Työturvallisuuslomake Nykyiset viemärit ja vesijohto Viemärit ja vesijohdot korkeustietoineen sekä koko-, materiaali- ja laatuluokkamerkintöineen Putkien perustamistapa Tarkastuskaivot kaivotunnuksineen Vettä pidättävät padot (savisulut, kk-väli johtokaltevuuden perusteella) Vesijohtojen lukkomuhvit ja pystykulmat Tyyppipoikkileikkaus 1:100 Paalulukema tai paaluväli (tarvittaessa sanallisesti esim. katuväli) Katualueen rajat ja leveys Mittalinjan ja tasausviivan paikka Poikkileikkausten eri osien o Käyttötarkoitus ja leveys o Korkeudet tasausviivaan nähden o Sivukaltevuudet o Pintamateriaalit Puut ja muut istutukset Valaisinpylväät Kiinteät rakenteet ja rakennukset Kadun kalusteet tarvittaessa Päällysrakennekerrostaulukko Reunakivien materiaali ja koko Istutuskuopat ja istutuksien vaatimat rakenteet Mahdolliset maanalaiset rakenteet Johtokaivanto ja johdot (sv, jv ja vj) sekä niiden perustaminen Muut putkitukset (vesihuolto, salaojat, sähkö, kaukolämpö, johto- ja kaapeliyhtiöt) o nykyiset harmaalla, uudet värillä tai mustalla Paalukohtaiset poikkileikkaukset 1:100 Leikkausvälit määritetään tapauskohtaisesti (10-20) Paaluluku Tasausviiva Maanpinta Päällysrakenteen alapinta Kallionpinta ja tarvittaessa maalajirajat ja mahdollinen pohjavedenpinta Kairausdiagrammit ja tarvittaessa maanäytetiedot Johtokaivanto putkineen T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

9 Konsernihallinto 9(15) Kaiteet ja tukimuurit Muut rakenteet Korkeuslukemia päällysteen taite- ja reunapisteistä Pohjavahvistukset ja siirtymäkiilat Toimitetaan erikseen pyydettäessä (dwg+pdf) Mittaussuunnitelma 1:500 Pohjakartta Mittalinjat Mittalinjojen tunnukset Pohjoisnuoli Koordinaattiristit 50 m:n välein ja xy-asema vähintään yhdestä pisteestä Reunakivi, alennettu reunakivi ja vanha uudelleen käytettävä reunakivi Ajoradan reuna, ei reunakiveä Linjan paalulukema taitepisteessä Reunakivilinjan kaarresäde (<15m) Uusi hulevesikaivo Katukorkeuksia liittymien, katualueiden rajapisteiden kohdilta yms. (uudiskohteet). Jos kohteesta on tehty tasaussuunnitelma, esitetään: o Viettoviivojen korkeuslukemat o Reunakivilinjan paalulukema viettoviivan kohdalla Muut suunnitelmat Muita mahdollisia rakennussuunnitelmavaiheeseen liittyviä suunnitelmia ovat: Geotekniset suunnitelmat Kaapelien putkitussuunnitelma (johto- kaapeliyhtiöiltä saatavat) Liikennevalosuunnitelma Liikenteenohjaussuunnitelma Valaistussuunnitelma o Valaistussuunnitelma tehdään Kaupunkiympäristön kehittämisen ohjeiden Tampereen alueen ulkovalaistuksen suunnitteluohje ja Ulkovalaistussuunnittelun vakiomenetelmät ja periaatteet mukaisesti. Vihersuunnitelma T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

10 Konsernihallinto 10(15) 2. SUUNNITELMIEN ULKOASU Suunnitelmien koot on esitetty seuraavassa taulukossa 1. Taulukko 1. Suunnitelmien koot: 21 x x x x x x x x x x x x x x x x x x 90 Suunnitelmissa käytettävät nimiöt Seuraavassa on esitetty erilaiset nimiöpohjat. Riippuen siitä kuka on tilaajana ja minkälainen suunnitelma on kyseessä, käytetään erilaista nimiötä. Myös mallikuvissa on kahdesta kohteesta nimiöesimerkit. Tilaajana kaupunkiympäristön kehittäminen: Kuntatekniikan suunnittelu Tilaajana Tampereen Vesi: Kuntatekniikan suunnittelu T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

11 Konsernihallinto 11(15) Tilaajana kaupunkiympäristön kehittäminen ja Tampereen Vesi: Kuntatekniikan suunnittelu Piirustusnumero muodostuu etunumerosta, suunnitelmanumerosta ja takanumerosta. Etunumero määrittelee, minkälainen kohde on kyseessä. 1/14100/3 Suunnitelmanumero on jokaisella suunnitelmalla oma. 1/14100/3 Takanumero merkitsee järjestysnumeron ko. suunnitelman sisällä. 1/14100/3 Kaupunkiympäristön kehittämisen suunnitelmien jaottelu: 1 Kadut, tiet, torit, aukiot, portaat, liikennemerkit 2 Viemärit, viemärikaivot, salaojat, avo-ojat sekä pumppu- ja puhdistuslaitokset 3 Vesijohdot ja laitokset sekä vesikaivot 4 Sillat, rummut ja turvalaitteet 5 Satamat, laiturit ja lautat 6 Rautatiet, kääntölavat ja yms. 7 Urheilualueet, -rakenteet ja laitteet sekä uimarannat 8 Huone- ja maarakenteet, tontintasaukset ja väestönsuojat 9 Vesistöjen ja rantojen järjestelyt sekä tutkimukset 10 Kaupunginhallituksen ja maistraatin tai valtuuston vahvistamat suunnitelmat 11 Hyväksytyt tonttiviemärit ja vesijohdot sekä kaapelit 12 Sekalaiset kartat ja piirrokset sekä kirjeliitteet 13 Sora-alueet ja kaatopaikat sekä sekalaiset maastotutkimukset 14 Muut piirustukset 15 Vesi- ja viemäri, saneeraussuunnitelmat 16 Liikennevalosuunnitelmat 17 Valaistusuunnitelmat 18 Puisto- ja vihersuunnitelmat T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

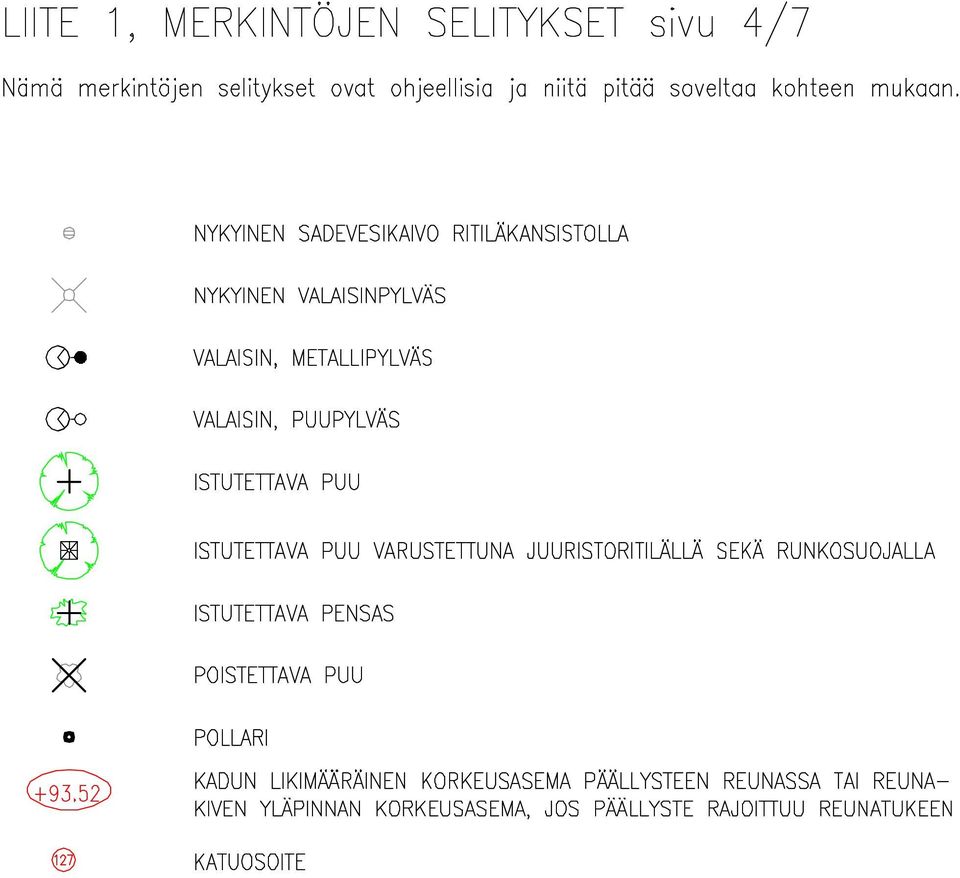

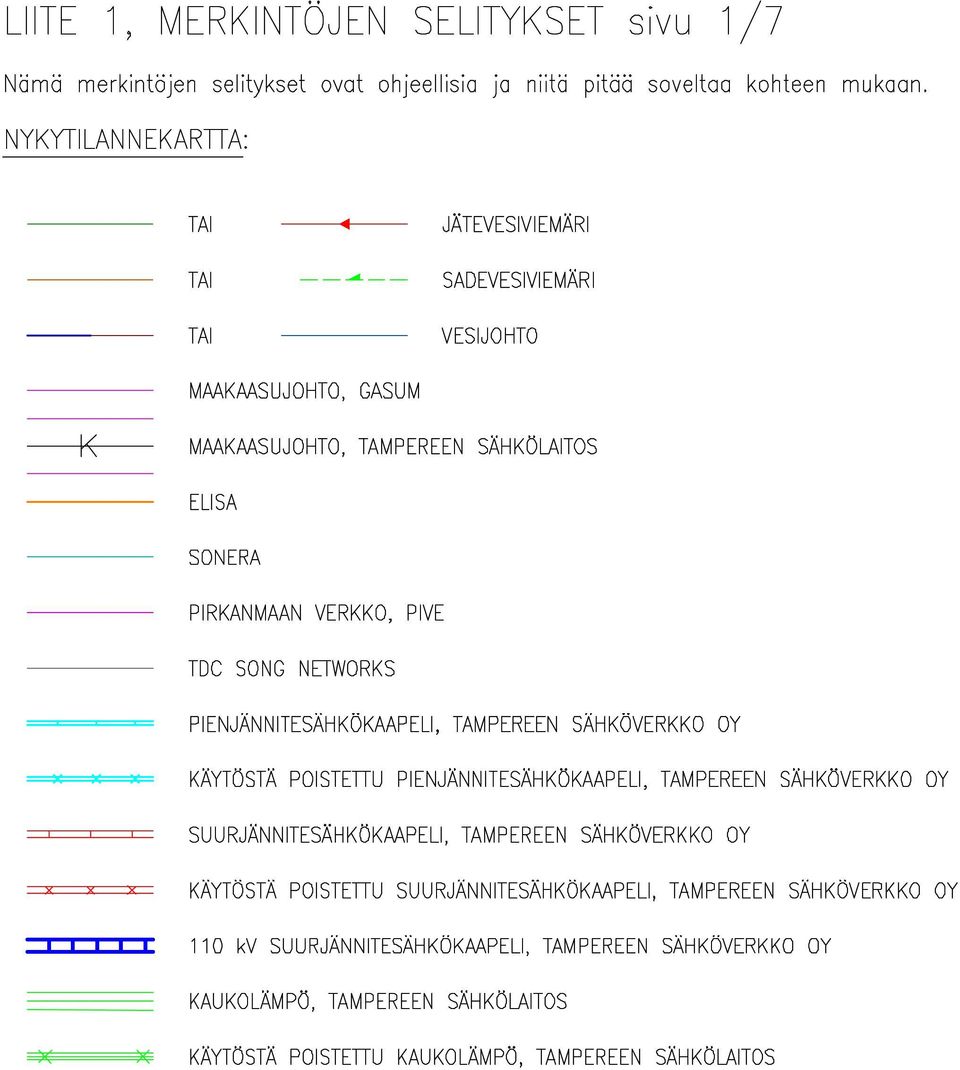

12 Konsernihallinto 12(15) 3. PIIRUSTUSMERKINNÄT Merkintöjen selitystaulukoiden avulla näytetään millä tavalla kappaleeseen 2 listatut asiat esitetään suunnitelmissa. Taulukot on jaettu kolmen eri otsikon alle, joita ovat nykytilakartta, katusuunnitelma ja rakennussuunnitelma. Näitä merkintöjä tulee käyttää suunnitelmissa. Merkintöjen selitykset on esitetty liitteessä 1. T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

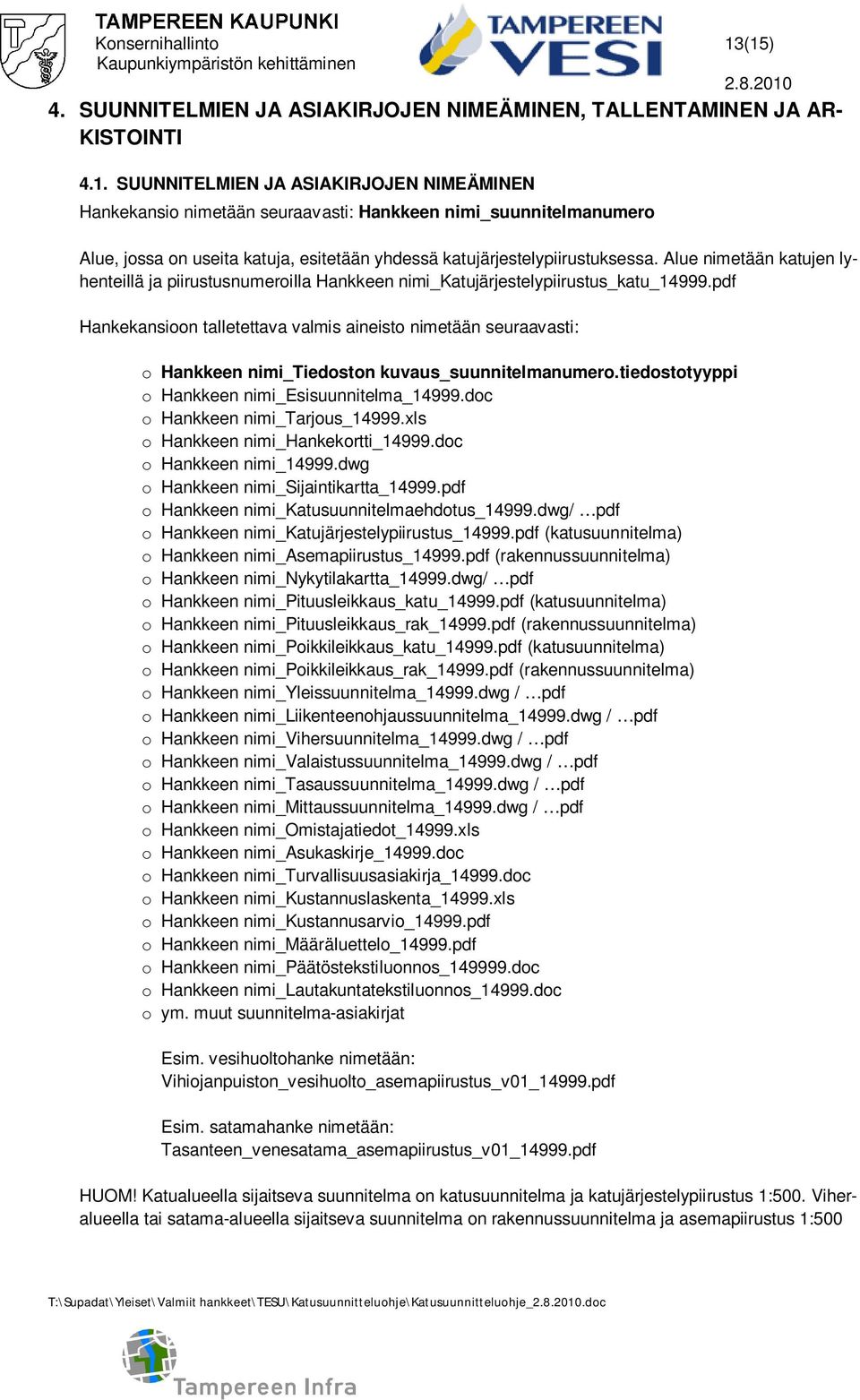

13 Konsernihallinto 13(15) 4. SUUNNITELMIEN JA ASIAKIRJOJEN NIMEÄMINEN, TALLENTAMINEN JA AR- KISTOINTI 4.1. SUUNNITELMIEN JA ASIAKIRJOJEN NIMEÄMINEN Hankekansio nimetään seuraavasti: Hankkeen nimi_suunnitelmanumero Alue, jossa on useita katuja, esitetään yhdessä katujärjestelypiirustuksessa. Alue nimetään katujen lyhenteillä ja piirustusnumeroilla Hankkeen nimi_katujärjestelypiirustus_katu_14999.pdf Hankekansioon talletettava valmis aineisto nimetään seuraavasti: o Hankkeen nimi_tiedoston kuvaus_suunnitelmanumero.tiedostotyyppi o Hankkeen nimi_esisuunnitelma_14999.doc o Hankkeen nimi_tarjous_14999.xls o Hankkeen nimi_hankekortti_14999.doc o Hankkeen nimi_14999.dwg o Hankkeen nimi_sijaintikartta_14999.pdf o Hankkeen nimi_katusuunnitelmaehdotus_14999.dwg/ pdf o Hankkeen nimi_katujärjestelypiirustus_14999.pdf (katusuunnitelma) o Hankkeen nimi_asemapiirustus_14999.pdf (rakennussuunnitelma) o Hankkeen nimi_nykytilakartta_14999.dwg/ pdf o Hankkeen nimi_pituusleikkaus_katu_14999.pdf (katusuunnitelma) o Hankkeen nimi_pituusleikkaus_rak_14999.pdf (rakennussuunnitelma) o Hankkeen nimi_poikkileikkaus_katu_14999.pdf (katusuunnitelma) o Hankkeen nimi_poikkileikkaus_rak_14999.pdf (rakennussuunnitelma) o Hankkeen nimi_yleissuunnitelma_14999.dwg / pdf o Hankkeen nimi_liikenteenohjaussuunnitelma_14999.dwg / pdf o Hankkeen nimi_vihersuunnitelma_14999.dwg / pdf o Hankkeen nimi_valaistussuunnitelma_14999.dwg / pdf o Hankkeen nimi_tasaussuunnitelma_14999.dwg / pdf o Hankkeen nimi_mittaussuunnitelma_14999.dwg / pdf o Hankkeen nimi_omistajatiedot_14999.xls o Hankkeen nimi_asukaskirje_14999.doc o Hankkeen nimi_turvallisuusasiakirja_14999.doc o Hankkeen nimi_kustannuslaskenta_14999.xls o Hankkeen nimi_kustannusarvio_14999.pdf o Hankkeen nimi_määräluettelo_14999.pdf o Hankkeen nimi_päätöstekstiluonnos_ doc o Hankkeen nimi_lautakuntatekstiluonnos_14999.doc o ym. muut suunnitelma-asiakirjat Esim. vesihuoltohanke nimetään: Vihiojanpuiston_vesihuolto_asemapiirustus_v01_14999.pdf Esim. satamahanke nimetään: Tasanteen_venesatama_asemapiirustus_v01_14999.pdf HUOM! Katualueella sijaitseva suunnitelma on katusuunnitelma ja katujärjestelypiirustus 1:500. Viheralueella tai satama-alueella sijaitseva suunnitelma on rakennussuunnitelma ja asemapiirustus 1:500 T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

14 Konsernihallinto 14(15) 4.2. SUUNNITELMIEN LUOVUTUS JA ARKISTOINTI Tilaajalle toimitetaan katu- ja rakennussuunnitelmista tarjouspyynnössä tilattu materiaali. Nähtävillä olleesta katusuunnitelmasta ja rakennussuunnitelmasta tehdään muovikopiot sen jälkeen, kun tilaajalle on toimitettu mallikansio ja kansion sisältö on hyväksytty. Tilaaja merkitsee muovikopioihin hyväksymispäivämäärän ja allekirjoittaa muovikopiot SUUNNITELMIEN MUUTOKSET Pienet muutokset tehdään piirustuksiin muutosmerkinnällä. Suuret muutokset tehdään dwg-kuvaan. Nimiön yläpuolelle kirjataan mitä on muutettu ja milloin. Kun suunnitelmaan on tehty muutos, suunnitelmannumeron perään lisätään A, B jne. sen mukaan kuinka mones muutospäiväys on kyseessä. T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc

15 Konsernihallinto 15(15) 5. ASIAKIRJAMALLIT Suunnitelmien yhteydessä tuotetaan erilaisia asiakirjoja kohteesta riippuen. Tässä on lista mahdollisista asiakirjoista. Asiakirjoista on mallikappaleet liitteenä. - Asiakirjaluettelo - Asukaskirjeluonnos - Lautakuntatekstiluonnos - Päätöstekstiluonnos - Kustannusarvio - Määräluettelo - Turvallisuusasiakirja - Työselitys - Valaistussuunnitelman työselitys 6. MALLISUUNNITELMAT Mallisuunnitelmat on koottu sekä uudiskohteesta että saneerauskohteesta. Tässä lista suunnitelmista: UUDISKOHDE: - Katujärjestelypiirustus 1 ja 2, 1:500 - Pituusleikkaus, 1:1000/1:100 - Tyyppipoikkileikkaukset, 1:100 - Rakennussuunnitelman asemapiirustus 1 ja 2, 1:500 - Rakennussuunnitelman pituusleikkaus, 1:1000/1:100 - Tyyppipoikkileikkaukset 1 ja 2, 1:100 SANEERAUSKOHDE: - Suunnitelmakansion kansilehti - Nykytilakartta, 1:500 - Katujärjestelypiirustus, 1:500 - Pituusleikkaus, 1:1000/1:100 ja tyyppipoikkileikkaukset, 1:100 - Rakennussuunnitelman asemapiirustus, 1:500 - Rakennussuunnitelman pituusleikkaus, 1:1000/1:100 ja tyyppipoikkileikkaukset, 1:100 MUUT SUUNNITELMAT: - Mittaussuunnitelma, 1:500 - Valaistussuunnitelma 1:500 - Detaljipiirustus, Keskisaarekkeellinen suojatie 1:200 - Detaljipiirustus, Tasauspiirustus 1:500 - Portaalisuunnitelma T:\Supadat\Yleiset\Valmiit hankkeet\tesu\katusuunnitteluohje\katusuunnitteluohje_.doc
