1 Käyttöohje v.1.2 Wireless N Router with 3G Modem Support Langaton laajakaistareititin

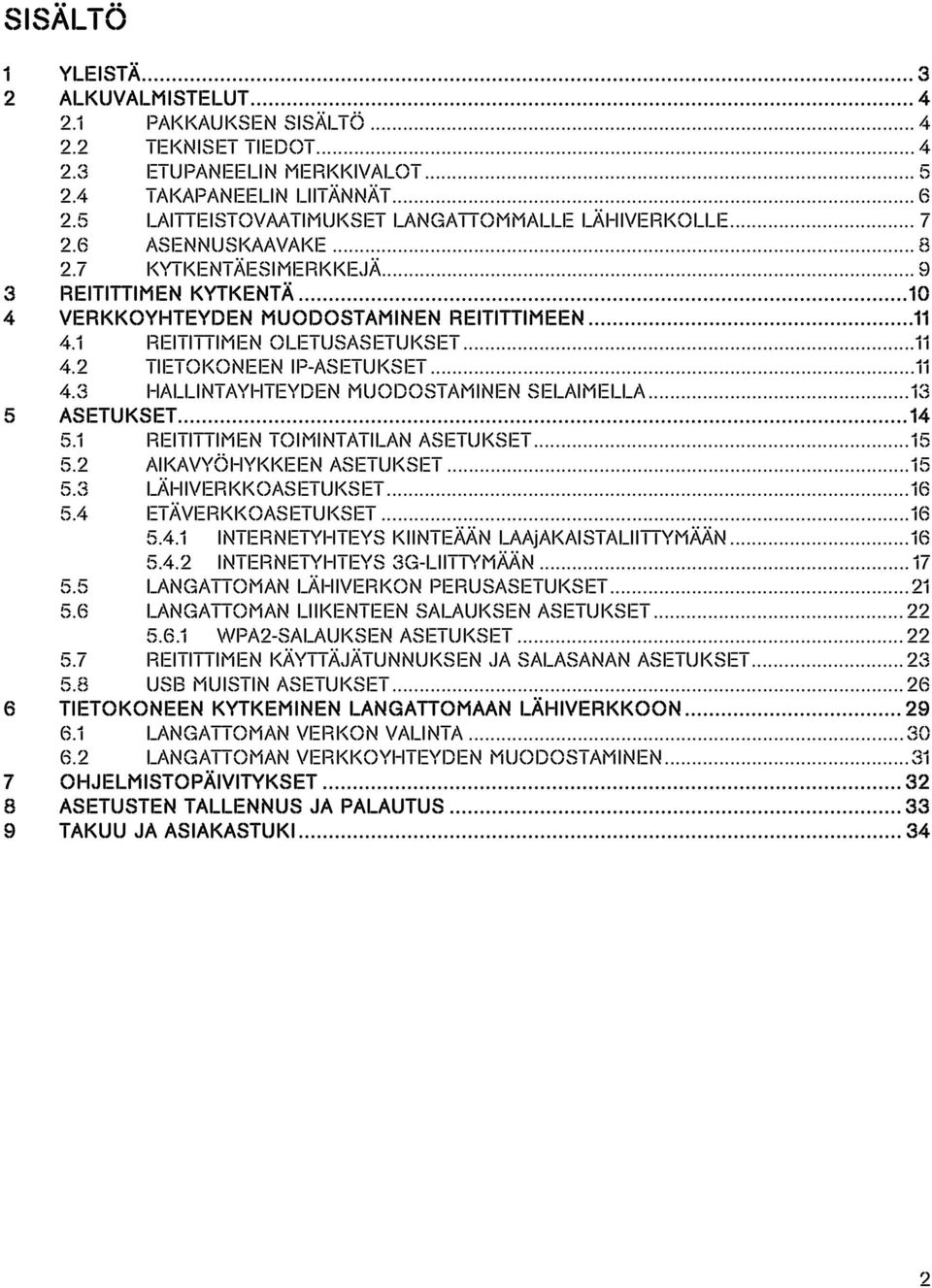

2 SISÄLTÖ 1 YLEISTÄ ALKUVALMISTELUT PAKKAUKSEN SISÄLTÖ TEKNISET TIEDOT ETUPANEELIN MERKKIVALOT TAKAPANEELIN LIITÄNNÄT LAITTEISTOVAATIMUKSET LANGATTOMMALLE LÄHIVERKOLLE ASENNUSKAAVAKE KYTKENTÄESIMERKKEJÄ REITITTIMEN KYTKENTÄ VERKKOYHTEYDEN MUODOSTAMINEN REITITTIMEEN REITITTIMEN OLETUSASETUKSET TIETOKONEEN IP-ASETUKSET HALLINTAYHTEYDEN MUODOSTAMINEN SELAIMELLA ASETUKSET REITITTIMEN TOIMINTATILAN ASETUKSET AIKAVYÖHYKKEEN ASETUKSET LÄHIVERKKOASETUKSET ETÄVERKKOASETUKSET INTERNETYHTEYS KIINTEÄÄN LAAjAKAISTALIITTYMÄÄN INTERNETYHTEYS 3G-LIITTYMÄÄN LANGATTOMAN LÄHIVERKON PERUSASETUKSET LANGATTOMAN LIIKENTEEN SALAUKSEN ASETUKSET WPA2-SALAUKSEN ASETUKSET REITITTIMEN KÄYTTÄJÄTUNNUKSEN JA SALASANAN ASETUKSET USB MUISTIN ASETUKSET TIETOKONEEN KYTKEMINEN LANGATTOMAAN LÄHIVERKKOON LANGATTOMAN VERKON VALINTA LANGATTOMAN VERKKOYHTEYDEN MUODOSTAMINEN OHJELMISTOPÄIVITYKSET ASETUSTEN TALLENNUS JA PALAUTUS TAKUU JA ASIAKASTUKI

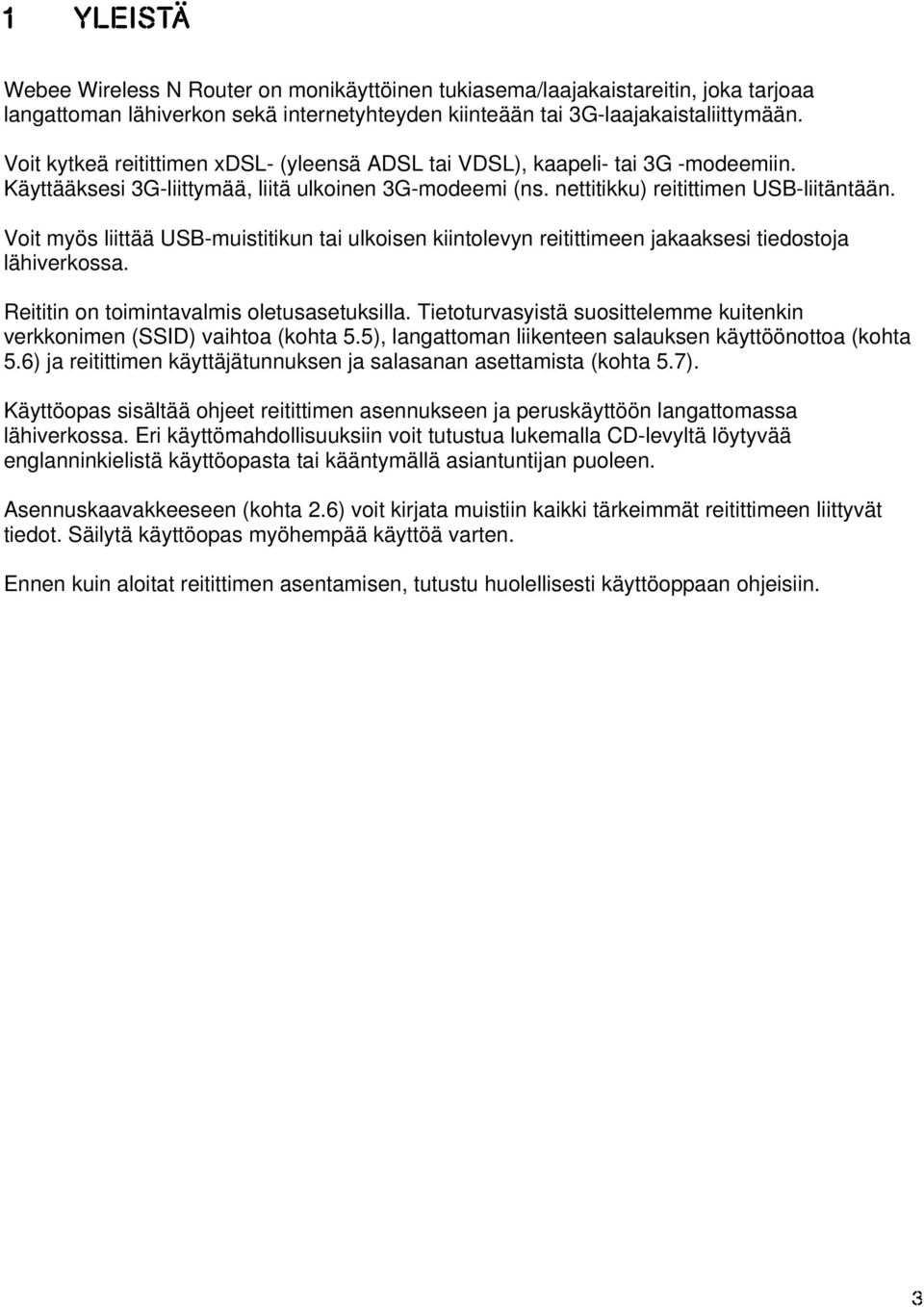

3 1 YLEISTÄ Webee Wireless N Router on monikäyttöinen tukiasema/laajakaistareitin, joka tarjoaa langattoman lähiverkon sekä internetyhteyden kiinteään tai 3G-laajakaistaliittymään. Voit kytkeä reitittimen xdsl- (yleensä ADSL tai VDSL), kaapeli- tai 3G -modeemiin. Käyttääksesi 3G-liittymää, liitä ulkoinen 3G-modeemi (ns. nettitikku) reitittimen USB-liitäntään. Voit myös liittää USB-muistitikun tai ulkoisen kiintolevyn reitittimeen jakaaksesi tiedostoja lähiverkossa. Reititin on toimintavalmis oletusasetuksilla. Tietoturvasyistä suosittelemme kuitenkin verkkonimen (SSID) vaihtoa (kohta 5.5), langattoman liikenteen salauksen käyttöönottoa (kohta 5.6) ja reitittimen käyttäjätunnuksen ja salasanan asettamista (kohta 5.7). Käyttöopas sisältää ohjeet reitittimen asennukseen ja peruskäyttöön langattomassa lähiverkossa. Eri käyttömahdollisuuksiin voit tutustua lukemalla CD-levyltä löytyvää englanninkielistä käyttöopasta tai kääntymällä asiantuntijan puoleen. Asennuskaavakkeeseen (kohta 2.6) voit kirjata muistiin kaikki tärkeimmät reitittimeen liittyvät tiedot. Säilytä käyttöopas myöhempää käyttöä varten. Ennen kuin aloitat reitittimen asentamisen, tutustu huolellisesti käyttöoppaan ohjeisiin. 3

4 2 ALKUVALMISTELUT 2.1 PAKKAUKSEN SISÄLTÖ Tarkista, että pakkaus sisältää: Laajakaistareitittimen 12V verkkovirtalaitteen Verkkokaapelin (Cat5) (RJ-45) CD-levyn, josta löytyvät käyttöoppaat 2.2 TEKNISET TIEDOT Standardi: b/g/n (langaton), (Ethernet), 802.3u (Fast Ethernet) Taajuusalue: 2.4GHz ISM, DSSS Siirtonopeus: 300 Mbit/s (langaton), 10/100 Mbit/s (Ethernet) Kantama: Jopa 300 m ympäristöstä riippuen Antenni: Ulkoinen antenni (2Tx2R) LED-valomerkit: LAN, WAN, WPS, WLAN, Power Langaton tietoturva: 64 bit/128 bit WEP, WPA, WPA2 Liitäntä: 1 x 10/100BaseT RJ-45 (WAN) 4 x 10/100BaseT RJ-45 (LAN) 1 x USB2.0 Verkkovirtaliitin: 12V ulkoinen Käyttölämpötila: 0 50 C Mitat: 138 x 92 x 33 mm Hyväksyntä: FCC, CE, RoHS 4

5 2.3 ETUPANEELIN MERKKIVALOT Merkkivalo Tila Kuvaus 1. Virran merkkivalo Palaa Virta on kytketty reitittimeen PWR Ei pala Virta on kytketty pois reitittimestä 2. Langattoman lähiverkon Vilkkuu Laite lähettää/vastaanottaa tietoa WLAN-verkon kautta merkkivalo WLAN Ei pala Laite ei lähetä eikä vastaanota tietoa 3. WPS-merkkivalo Palaa WPS on käytössä Ei pala WPS ei ole käytössä 4. Etäverkon merkkivalo Vilkkuu Laite lähettää / vastaanottaa tietoa WAN WAN-liitännän kautta Palaa Laite on kytketty etäverkkoon 5. Lähiverkon merkkivalo LAN Vilkkuu Laite lähettää / vastaanottaa tietoa lähiverkkoliitännän kautta Ei pala Laite ei lähetä eikä vastaanota tietoa lähiverkkoliitännän kautta 5

6 2.4 TAKAPANEELIN LIITÄNNÄT Liitännät Antenna Reset WAN (etäverkko) LAN (lähiverkko) USB Kuvaus Langattoman lähiverkon antennit Palauttaa laitteen alkuperäiset oletusasetukset painettaessa RESET -painiketta 5 sekunnin ajan Ethernet-kaapelin RJ-45 liitin (10/100Mb/s) etäverkkoyhteydelle Ethernet-kaapelin RJ-45 liitin (10/100Mb/s) lähiverkkoyhteydelle USB2.0-liitin esim. ulkoiselle kiintolevylle, USB-muistille tai 3G-modeemille Sähkövirta Liitin virtalähteelle (12V) 6

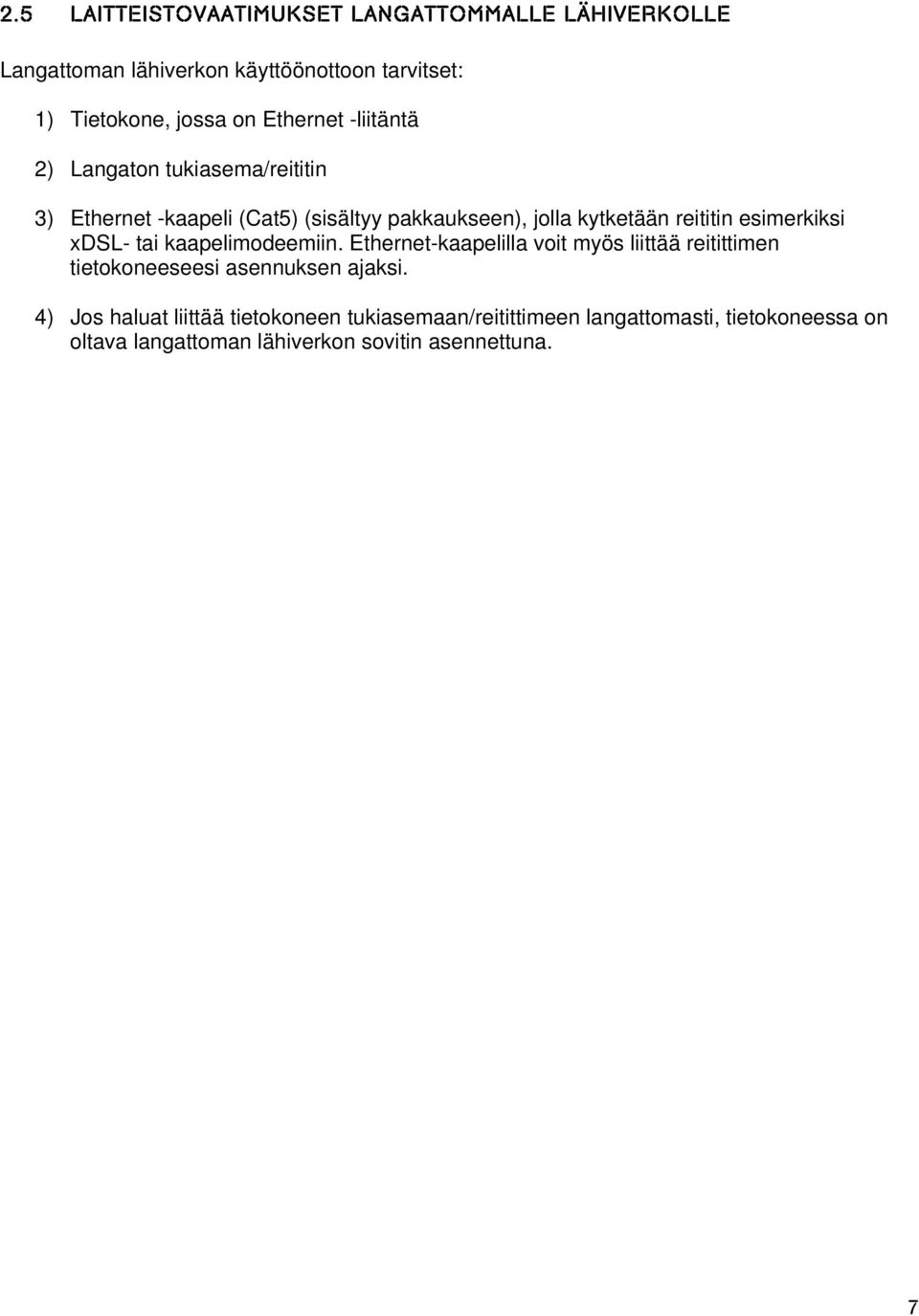

7 2.5 LAITTEISTOVAATIMUKSET LANGATTOMMALLE LÄHIVERKOLLE Langattoman lähiverkon käyttöönottoon tarvitset: 1) Tietokone, jossa on Ethernet -liitäntä 2) Langaton tukiasema/reititin 3) Ethernet -kaapeli (Cat5) (sisältyy pakkaukseen), jolla kytketään reititin esimerkiksi xdsl- tai kaapelimodeemiin. Ethernet-kaapelilla voit myös liittää reitittimen tietokoneeseesi asennuksen ajaksi. 4) Jos haluat liittää tietokoneen tukiasemaan/reitittimeen langattomasti, tietokoneessa on oltava langattoman lähiverkon sovitin asennettuna. 7

8 2.6 ASENNUSKAAVAKE Täytä tähän asennuksen edellyttämät tiedot. Säilytä kaavake myöhempää käyttöä varten. Reitittimen asetukset Etäverkkoyhteyden (WAN-) asetukset (tiedot saat operaattoriltasi): DHCP Client Static IP (Kiinteä IP-osoite) IP Address... [IP-osoite] Subnet Mask... [Aliverkon peite] Default Gateway... [Oletusyhdyskäytävä] DNS Address... [DNS-palvelimen IP-osoite] Lähiverkon (LAN-) asetukset: Tehdasasetukset IP Address [IP-osoite] Subnet Mask [Aliverkon peite] IP Address Subnet Mask... [IP-osoite]... [Aliverkon peite] Langattoman lähiverkon (WLAN-) asetukset: SSID Mode Channel Number Encryption Pass phrase [Verkkonimi] [Toimintatila] [Kanavanumero] [Salausmenetelmä] [Salausavain] Käyttäjätunnus Name Password [Käyttäjänimi] [Salasana] 8

9 2.7 KYTKENTÄESIMERKKEJÄ Nämä esimerkit kuvailevat erilaisia tapoja kytkeä langaton reititin asennusvaiheessa. 1. Reitittimen kytkeminen tietokoneeseen lähiverkossa xdsl-, kaapelimodeemi Internet Webee Router Ethernet-kaapeli Cat5, RJ-45-liittimet 2. Reitittimen kytkeminen tietokoneeseen kaapelilla Ethernet-kaapeli Cat5, RJ-45-liittimet Webee Router 3. Reitittimen kytkeminen tietokoneeseen langattomasti xdsl-, kaapelimodeemi Internet Tämä kytkentätapa edellyttää asiantuntemusta. Webee Router 9

10 3 REITITTIMEN KYTKENTÄ Seuraavassa kuvaillaan reitittimen kytkeminen tietokoneeseen ja xdsl-/kaapelimodeemiin kaapelilla. Katso muut kytkentätavat kohdassa 2.7. Kytke reitittimen Ethernet-kaapelin toinen pää tietokoneen Ethernet-liitäntään ja toinen pää reitittimen LAN-liitäntään. Kytke modeemin Ethernet-kaapelin toinen pää reitittimen WAN liitäntään ja toinen pää xdsl- /kaapelimodeemin RJ45 liitäntään. Kytke virtalähteen toinen pää reitittimen virtaliittimeen ja sähköpistoke seinäpistorasiaan. Huom! Reitittimen käynnistyminen kestää noin 30 sekuntia. Käynnistymisen aikana vain virran merkkivalo palaa. Laitteen käynnistyttyä lähiverkon ja WAN:n merkkivalot palaavat lähiverkkoyhteyden asianmukaisen toiminnan merkiksi. 10

11 4 VERKKOYHTEYDEN MUODOSTAMINEN REITITTIMEEN 4.1 REITITTIMEN OLETUSASETUKSET Reitittimen Ethernet-lähiverkkoliitännän oletusasetukset ovat IP-osoite (IP Address): Aliverkon peite (Subnet Mask): Käyttäjätunnus (User Name): <tyhjä> Salasana (Password): <tyhjä> 4.2 TIETOKONEEN IP-ASETUKSET Tietokoneessa on yleensä valmiina Hae IP osoite automaattisesti asetukset, jolloin asetuksia ei tarvitse muuttaa. Voit varmistua asetusten oikeellisuudesta seuraavasti: Windows XP: Valitse Käynnistä > Ohjauspaneeli >Verkkoyhteydet. Windows Vista: Valitse Käynnistä (Start) > Verkko (Network) > Välilehti Verkko- ja jakamiskeskus (Network and Sharing Center) > Valitse Tehtävät valikosta Hallitse verkkoyhteyksiä (Manage Network Connections). Windows 7: Valitse Käynnistä (Start) > Ohjauspaneli (Control Panel) > Välilehti Verkko- ja Internet (Network and Internet)> Verkko- ja jakamiskeskus (Network and Sharing Center) > Valitse Ohjauspanelin pääikkunasta (Control Panel Home) Muuta sovittimen asetuksia (Change adapter settings). Klikkaa hiiren oikeaa näppäintä kohdassa Lähiverkkoyhteys ja valitse Ominaisuudet. 11

12 Valitse (Windows XP:ssa Yleiset-välilehdeltä) Internet-protokolla (TCP/IP) ja valitse Ominaisuudet. Seuraava valintaikkuna aukeaa. 12

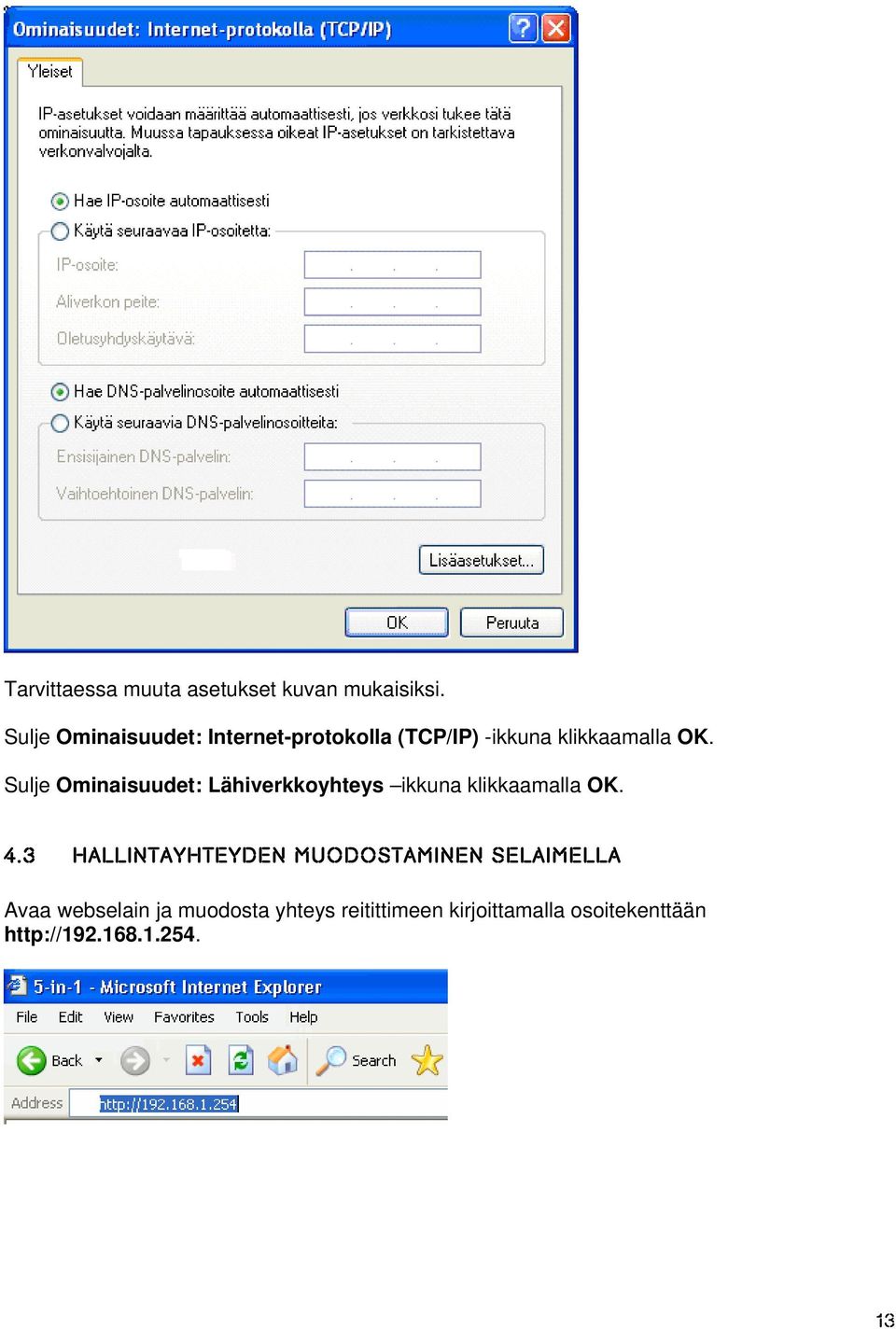

13 Tarvittaessa muuta asetukset kuvan mukaisiksi. Sulje Ominaisuudet: Internet-protokolla (TCP/IP) -ikkuna klikkaamalla OK. Sulje Ominaisuudet: Lähiverkkoyhteys ikkuna klikkaamalla OK. 4.3 HALLINTAYHTEYDEN MUODOSTAMINEN SELAIMELLA Avaa webselain ja muodosta yhteys reitittimeen kirjoittamalla osoitekenttään 13

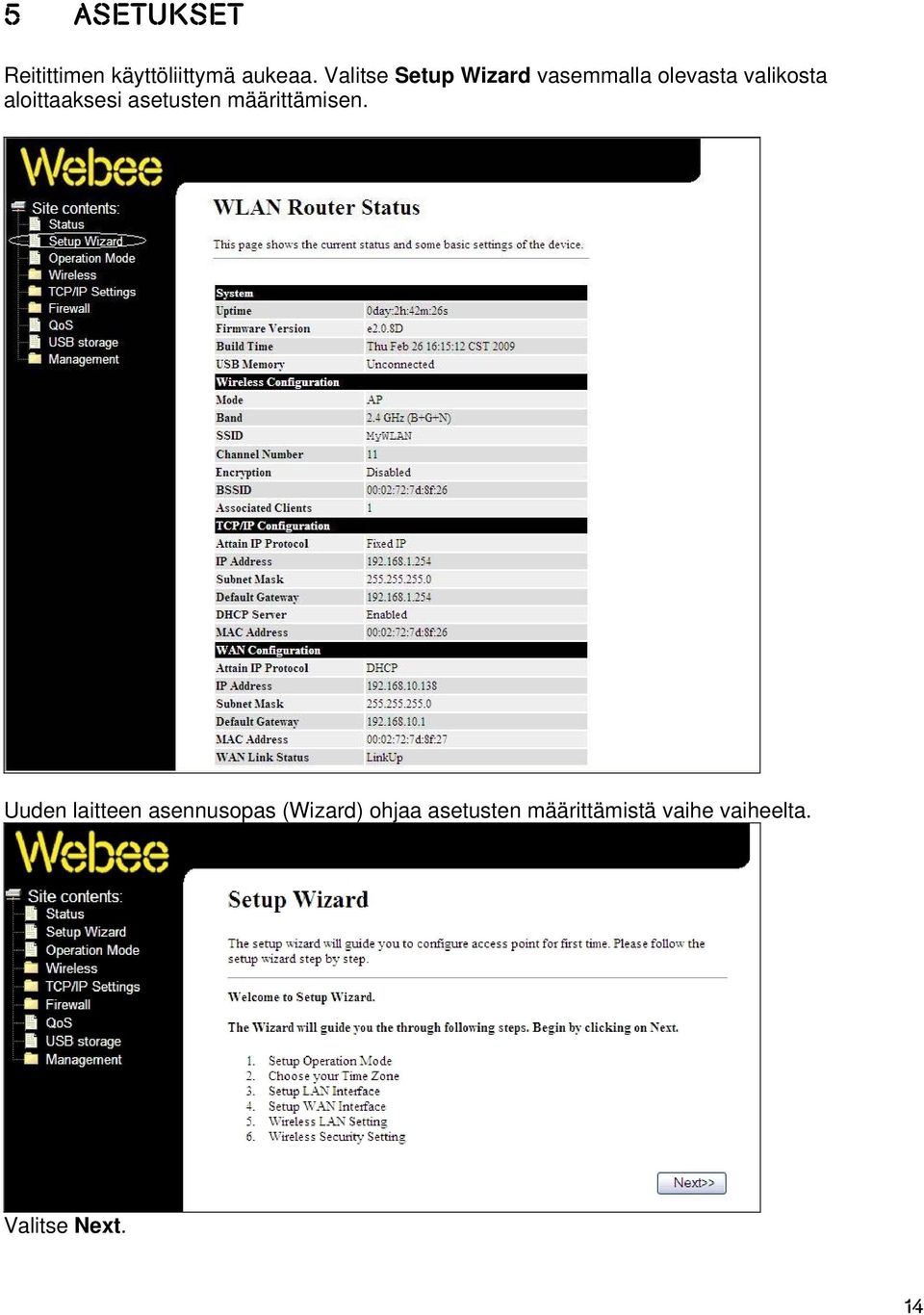

14 5 ASETUKSET Reitittimen käyttöliittymä aukeaa. Valitse Setup Wizard vasemmalla olevasta valikosta aloittaaksesi asetusten määrittämisen. Uuden laitteen asennusopas (Wizard) ohjaa asetusten määrittämistä vaihe vaiheelta. Valitse Next. 14

15 5.1 REITITTIMEN TOIMINTATILAN ASETUKSET Operation Mode -kohdassa valitaan reitittimen toimintatila. Valittavissa on kolme eri toimintatilaa: reititin (Gateway), silta (Bridge) tai Internet-palveluntarjoaja (Wireless ISP). Valitse haluamasi toimintatila ja napsauta Next jatkaaksesi. Seuraavassa ohjeet Gatewaytoiminnon perusasetusten tekemiseen. Valitse Next. 5.2 AIKAVYÖHYKKEEN ASETUKSET Voit ohittaa asetuksen. Valitse Next. 15

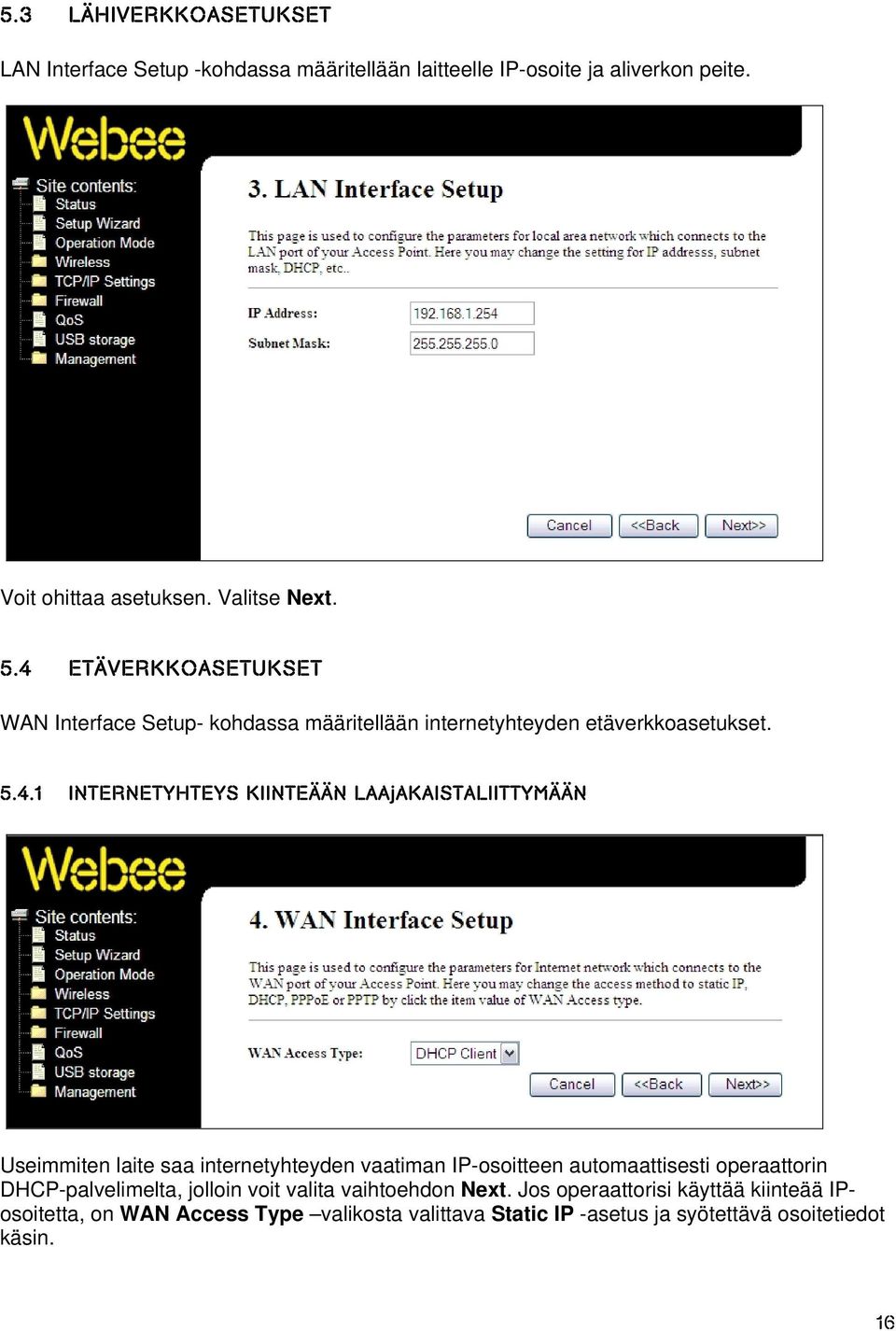

16 5.3 LÄHIVERKKOASETUKSET LAN Interface Setup -kohdassa määritellään laitteelle IP-osoite ja aliverkon peite. Voit ohittaa asetuksen. Valitse Next. 5.4 ETÄVERKKOASETUKSET WAN Interface Setup- kohdassa määritellään internetyhteyden etäverkkoasetukset INTERNETYHTEYS KIINTEÄÄN LAAjAKAISTALIITTYMÄÄN Useimmiten laite saa internetyhteyden vaatiman IP-osoitteen automaattisesti operaattorin DHCP-palvelimelta, jolloin voit valita vaihtoehdon Next. Jos operaattorisi käyttää kiinteää IPosoitetta, on WAN Access Type valikosta valittava Static IP -asetus ja syötettävä osoitetiedot käsin. 16

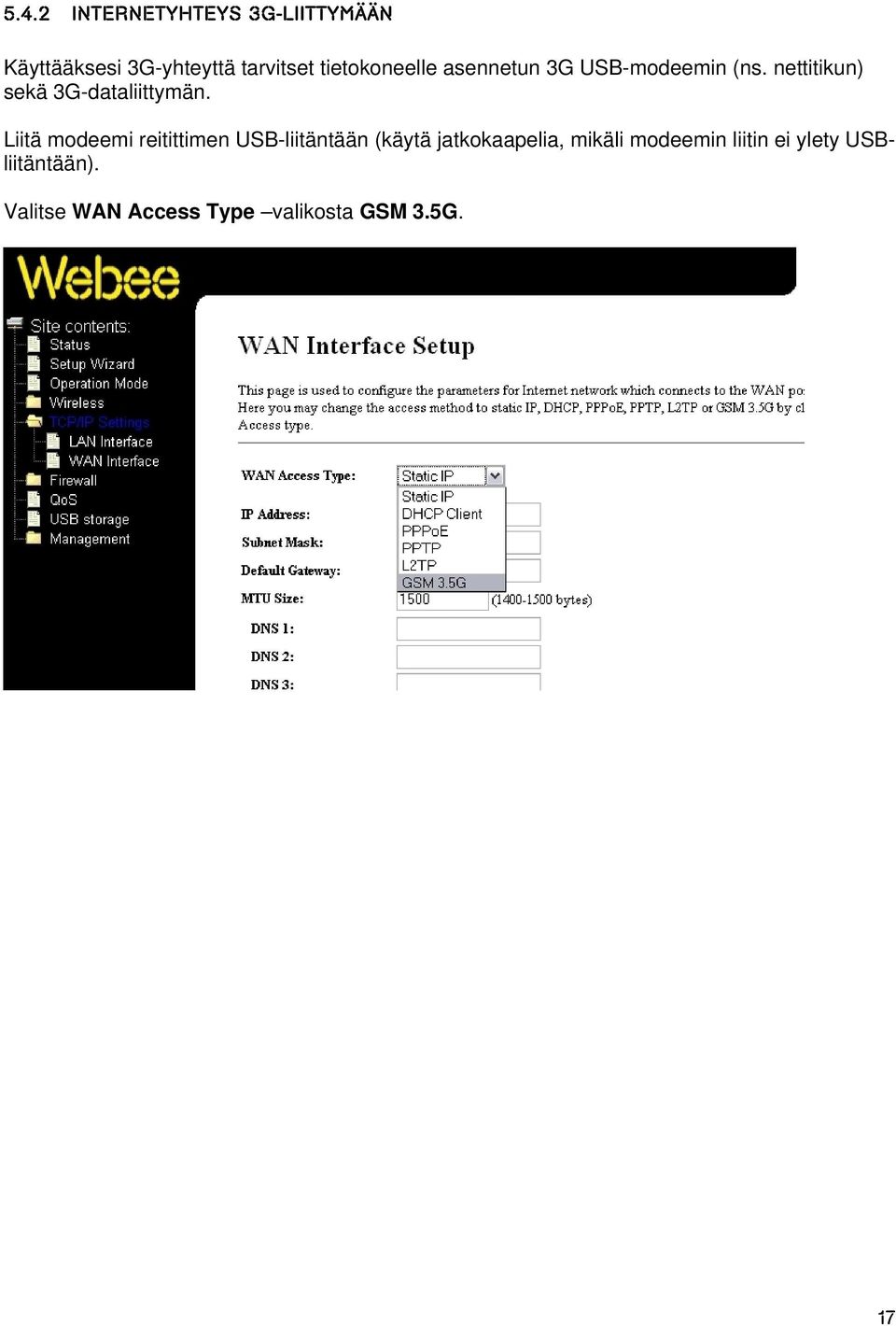

17 5.4.2 INTERNETYHTEYS 3G-LIITTYMÄÄN Käyttääksesi 3G-yhteyttä tarvitset tietokoneelle asennetun 3G USB-modeemin (ns. nettitikun) sekä 3G-dataliittymän. Liitä modeemi reitittimen USB-liitäntään (käytä jatkokaapelia, mikäli modeemin liitin ei ylety USBliitäntään). Valitse WAN Access Type valikosta GSM 3.5G. 17

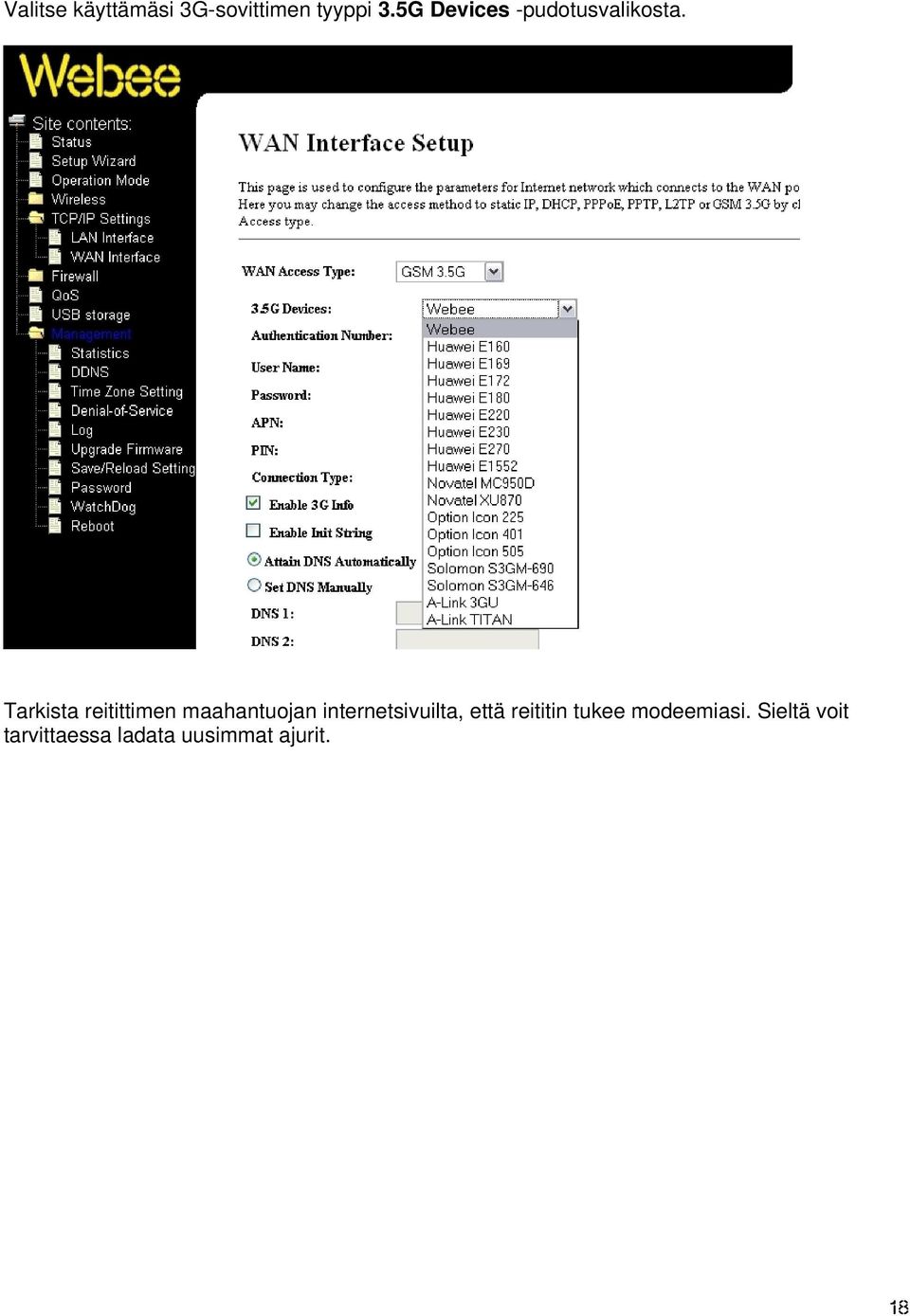

18 Valitse käyttämäsi 3G-sovittimen tyyppi 3.5G Devices -pudotusvalikosta. Tarkista reitittimen maahantuojan internetsivuilta, että reititin tukee modeemiasi. Sieltä voit tarvittaessa ladata uusimmat ajurit. 18

19 Varmista internetyhteyden tarjoajalta vaadittavat asetukset 3.5G liitynnälle. Jos 3G-modeemin SIM-kortissa on PIN koodin kysely käytössä, aseta PIN koodi PIN-kenttään. Yllä olevassa kuvassa on Suomessa yleisesti toimivat asetukset. Hyväksy valinnat Apply Changes painikkeella. Operaattorikohtaiset asetukset 3G-yhteydelle voit tarkistaa operaattorisi webbisivuilta. 19

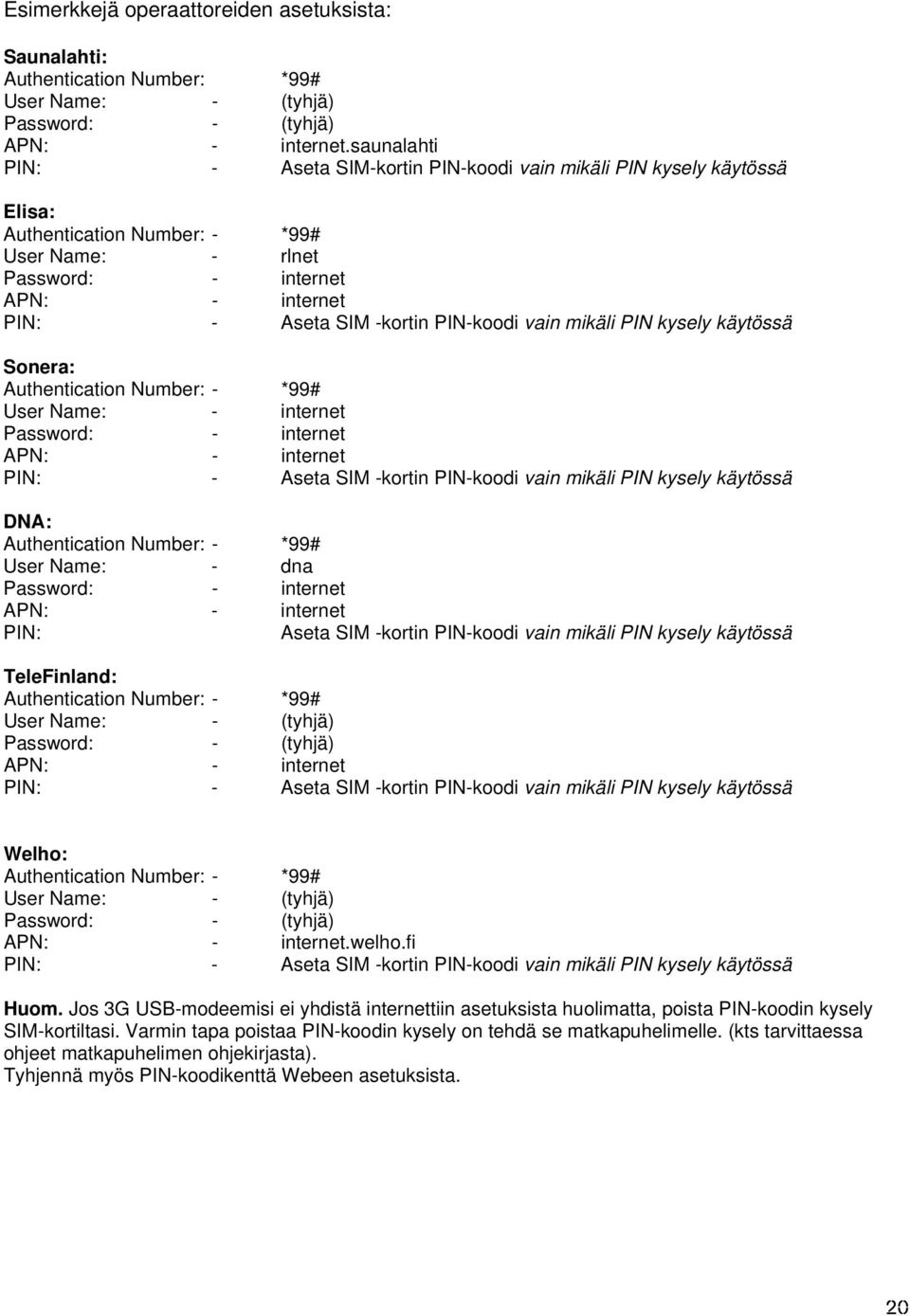

20 Esimerkkejä operaattoreiden asetuksista: Saunalahti: Authentication Number: *99# User Name: - (tyhjä) Password: - (tyhjä) APN: - internet.saunalahti PIN: - Aseta SIM-kortin PIN-koodi vain mikäli PIN kysely käytössä Elisa: Authentication Number: - *99# User Name: - rlnet Password: - internet APN: - internet PIN: - Aseta SIM -kortin PIN-koodi vain mikäli PIN kysely käytössä Sonera: Authentication Number: - *99# User Name: - internet Password: - internet APN: - internet PIN: - Aseta SIM -kortin PIN-koodi vain mikäli PIN kysely käytössä DNA: Authentication Number: - *99# User Name: - dna Password: - internet APN: - internet PIN: Aseta SIM -kortin PIN-koodi vain mikäli PIN kysely käytössä TeleFinland: Authentication Number: - *99# User Name: - (tyhjä) Password: - (tyhjä) APN: - internet PIN: - Aseta SIM -kortin PIN-koodi vain mikäli PIN kysely käytössä Welho: Authentication Number: - *99# User Name: - (tyhjä) Password: - (tyhjä) APN: - internet.welho.fi PIN: - Aseta SIM -kortin PIN-koodi vain mikäli PIN kysely käytössä Huom. Jos 3G USB-modeemisi ei yhdistä internettiin asetuksista huolimatta, poista PIN-koodin kysely SIM-kortiltasi. Varmin tapa poistaa PIN-koodin kysely on tehdä se matkapuhelimelle. (kts tarvittaessa ohjeet matkapuhelimen ohjekirjasta). Tyhjennä myös PIN-koodikenttä Webeen asetuksista. 20

21 5.5 LANGATTOMAN LÄHIVERKON PERUSASETUKSET Wireless Basic Settings -kohdassa määritellään langattoman lähiverkon standardi, toimintatila, verkkonimi ja kanava. Band - Langattoman lähiverkon standardi. Reititin tukee IEEE802.11b standardia (11Mbit/s), IEEE802.11g standardia (54 Mbit/s) ja IEEE802.11n standardia (300 Mbit/s). Tehdasasetuksilla laite on kuvan mukaisilla asetuksilla 2.4GHz (B+G+N), jolloin kaikki kolme standardia ovat tuettuina. Mode - Langattoman lähiverkon toimintatila. Valittavissa ovat AP (Access Point), Client, WDS (Point-to-point) ja AP+WDS. Network Type - Määritellään ainoastaan, jos langattoman lähiverkon tilaksi on valittu Client. SSID - Langattoman lähiverkon verkkonimi. Oletuksena SSID on MyWLAN. Suosittelemme verkkonimen vaihtoa. Kirjoita haluamasi verkkonimi SSID-kenttään muuttaaksesi asetuksen. Kirjoita verkkonimi muistiin asennuskaavakkeeseen. Channel Number - Käytettävä radiokanava. Oletuksena kanava on 11. Käytettävän kanavan voi valita listasta. Kirjoita valitsemasi kanava muistiin asennuskaavakkeeseen. Enable Mac Clone - Määritellään ainoastaan, jos langattoman lähiverkon tilaksi on valittu Client. Valitse Next jatkaaksesi asennusta. 21

22 5.6 LANGATTOMAN LIIKENTEEN SALAUKSEN ASETUKSET Wireless Security Setup -kohdassa määritellään salausmenetelmä. Valittavissa ovat: Ei salausta, WEP, WPA(TKIP), WPA2(AES) tai WPA2 Mixed. Valitse pudotusvalikosta haluamasi salausmenetelmä. Suosittelemme WPA2 tai WPA -salauksen käyttöä. Jos laitteesi ei tue näitä salausmenetelmiä, ota käyttöön WEP WPA2-SALAUKSEN ASETUKSET Encryption - Valitse WPA2 (AES) Pre-Shared Key Format (Jaetun salausavaimen muoto) - Valitse Passphrase (avainjono). Pre-Shared Key (Verkon jaettu avain). Käytä merkkijonoa, joka sisältää numeroita sekä isoja ja pieniä kirjaimia. Valitse salausavaimeksi vähintään kahdeksan (8) merkin pituinen merkkijono. Valitse Finished hyväksyäksesi Setup Wizardiin tekemäsi verkkoasetukset. 22

23 5.7 REITITTIMEN KÄYTTÄJÄTUNNUKSEN JA SALASANAN ASETUKSET Reitittimen käyttäjätunnuksen ja salasanan lisäys on suositeltavaa. Käyttäjätunnus ja salasana vaihdetaan Management-valikosta. Avaa Management-valikko sivun vasemman reunan valikosta. 23

24 Valitse Management-valikosta Password-välilehti. Aseta User Name -kenttään käyttäjätunnus ja New Password -kenttään salasana. Vahvista salasana Confirmed Password -kenttään. Hyväksy lopuksi uusi käyttäjätunnus ja salasana Apply Changes -painikkeella, jolloin näytölle tulee seuraava ilmoitus: Valitse OK jatkaaksesi. 24

25 Kirjautumisikkuna avautuu. Aseta käyttäjätunnus User Name -kohtaan ja salasana Passwordkohtaan. Hyväksy valitsemalla OK. Hallintaohjelma palaa aloitussivulle. Kirjoita käyttäjätunnus ja salasana muistiin asennuskaavakkeeseen. 25

26 5.8 USB MUISTIN ASETUKSET Voit kytkeä reitittimen USB-liitäntään muistitikun tai kiintolevyn ja jakaa sen sisällön lähiverkossa. Käyttääksesi muistivälinettä aktivoi palvelu reitittimen valikosta USB storage. USB Storage Information kohdassa näkyy kytketty muisti ja sen status. Network File Sharing Information kohdassa määritellään verkossa näkyvän muistin tunnistetiedot. Valitse Enable Network Sharing. Jos useampi muisti on kytketty reitittimeen, valitse Select Share Folder pudotusvalikosta käytettävä muisti. Current Shared Folder kohdassa näkyy käytössä olevan muistin tunniste. Aseta NetBIOS Name ja Share Folder Name kenttiin haluamasi nimi muistille (max 30 merkkiä). Oletuksena on AP ja USB. Hyväksy valinnat Apply Change painikkeella. 26

27 Muodosta yhteys verkkoasemaan omalta tietokoneeltasi. Valitse (Windows XP:ssä) Oma Tietokone ikkunan Työkalut -valikosta Yhdistä verkkoasemaan. Näytölle avautuu ikkuna. Valitse Asema kentän pudotusvalikosta haluamasi verkkoasema. Kirjoita Kansio-kenttään NetBIOS Name ja Share Folder Name kenttiin asettamasi nimet seuraavaan muotoon: \\AP\USB Valitse Valmis. Tietokoneen Oma Tietokone ikkunaan ilmestyy verkkoaseman kuvake. Se on linkki USBmuistiin. FTP Server Information kohdassa määritellään FTP-palvelimen käyttöoikeudet. Muistille voidaan asettaa toinen käyttäjätunnus luku- ja kirjoitusoikeudella ja toinen käyttäjätunnus vain lukuoikeudella. Valitse Enable FTP Server. Jos useampi muisti on kytketty reitittimeen, valitse Select Share Folder pudotusvalikosta käytettävä muisti. Current Shared Folder kohdassa näkyy käytössä olevan muistin tunniste. Aseta käyttäjätunnus luku- ja kirjoitusoikeudella FTP Username kohtaan. Oletuksena on root. Aseta salasana luku- ja kirjoitusoikeudella FTP Password kohtaan. Oletuksena on root1234. Aseta käyttäjätunnus vain lukuoikeudella FTP Username kohtaan. Oletuksena on quest. Aseta salasana vain lukuoikeudella FTP Password kohtaan. Oletuksena on quest1234. Hyväksy valinnat Apply Change painikkeella. 27

28 Format USB Device kohdassa voidaan alustaa reitittimeen asennettu USB-muisti käyttäen FAT32 -tiedostojärjestelmää. Valitse Enable USB Format. Huomaa, että valinta poistaa mahdolliset valinnat kohdista Enable Network File Sharing ja Enable FTP Server. Valitse Select Format Folder pudotusvalikosta muistiväline, jonka haluat alustaa FAT32- formaatiin. Hyväksy valinnat Apply Change painikkeella. Reset -painikkeella voit peruuttaa tehdyt valinnat. Huom. USB-muistin käyttöön saattaa liittyä rajoituksia, kuten tuetun muistin kapasiteetti tai muistin käyttämä tiedostojärjestelmä. FAT ja FAT32 alustettuja muisteja voidaan sekä lukea että kirjoittaa, NTFS alustettuja muisteja voidaan sen sijaan vain lukea. 28

29 6 TIETOKONEEN KYTKEMINEN LANGATTOMAAN LÄHIVERKKOON Tässä kohdassa määritellään tietokoneen langattoman lähiverkon asetuksia. Jos et ole vielä asentanut langatonta sovitinta tietokoneeseen, tee se nyt sovittimen ohjeiden mukaisesti. Kaksoisnapsauta näytön oikeassa alakulmassa olevaa langattoman lähiverkon kuvaketta. Valitse Näytä vapaat langattomat verkot. 29

30 6.1 LANGATTOMAN VERKON VALINTA Luettelo käytettävissä olevista langattomista verkoista aukeaa. Kuvassa on esimerkin vuoksi valittavissa kaksi langatonta verkkoa: suojaamaton nimeltään MyWLAN ja suojattu nimeltään SecureWLAN. Suojaamattomassa langattomassa verkossa verkon reitittimelle ei ole määritelty salausmenetelmää. Suojatussa verkossa langattoman verkon reitittimelle on määritelty WEP- tai WPA salaus. Valitse haluamasi verkko ja klikkaa Yhdistä. 30

31 6.2 LANGATTOMAN VERKKOYHTEYDEN MUODOSTAMINEN Jos olet valinnut suojaamattoman verkon, muodostetaan langaton verkkoyhteys. Sinulla on nyt langaton lähiverkko käytössäsi. Jos olet valinnut suojatun verkon, näytölle avautuu valintaikkuna. Kirjoita kohtaan Verkkoavain aikaisemmin määrittelemäsi salausavain. Vahvista salausavain kirjoittamalla se uudestaan kohtaan Vahvista verkkoavain. Hyväksy valitsemalla Yhdistä. Langatonta verkkoyhteyttä muodostetaan. Tietokoneen suojattu langaton yhteys reitittimeen on muodostettu ja sinulla on langaton lähiverkko käytössäsi. 31

32 7 OHJELMISTOPÄIVITYKSET Tässä neuvotaan uuden ohjelmistoversion asentaminen reitittimeen. Tarvittaessa löydät lisäohjeita laitteen englanninkielisestä käyttöoppaasta. Suosittelemme tekemään päivityksen käyttäen langallista lähiverkkoyhteyttä (LAN). Ohjelmistopäivitys saattaa palauttaa laitteen tehdasasetuksille. Siitä syystä tallenna tekemäsi asetukset ennen päivitystä ja palauta ne tarvittaessa ohjelmistopäivityksen jälkeen (Kohta 8). Avaa reitittimen hallintayhteys. 1. Valitse päävalikosta Management ja alavalikosta Upgrade Firmware. 2. Hae tallentamasi reitittimen päivitystiedosto Select File - kenttään Browse painikkeella. 3. Käynnistä päivitys klikkaamalla Upload painiketta. HUOM! Älä kytke virtaa pois laitteesta tiedostosiirron aikana, laite saattaa vioittua. 4. Odota kunnes laskuri nollautuu, tai reitittimen WLAN Router Status sivu ilmestyy näytölle. 5. Varmista, että Status sivulla kohdassa Firmware Version on päivittämäsi versionumero. 32

33 8 ASETUSTEN TALLENNUS JA PALAUTUS Voit tallentaa reitittimen asetukset tiedostona tietokoneelle ja palauttaa ne tarvittaessa ASETUSTEN TALLENNUS Avaa reitittimen hallintayhteys. 1. Valitse päävalikosta Management ja alavalikosta esave/reload Settings. 2. Tallenna asetukset Save painikkeella ASETUSTEN PALAUTUS 1. Valitse asetukset sisältävä tiedosto Browse painikkeella. 2. Valittuasi tiedoston kenttään Load Settings File: valitse Upload painike. 3. Odota kunnes asetukset päivittyvät. 4. Uudelleenkäynnistä reititin Reboot painikkeella, jotta asetukset tulevat voimaan. 33

34 9 TAKUU JA ASIAKASTUKI Maahantuoja myöntää Webee Wireless N Routerille 2 vuoden laitetakuun. Jos tuotteessa ilmenee vikoja takuuajan aikana, ota yhteys ostopaikkaan. Verkkopalveluun liittyvissä ongelmissa, ota yhteys operaattoriisi. Laitteen liitttyvissä ongelmissa, ota yhteys maahantuojan asiakaspalveluun. Maahantuojan webbisivuilta löydät uusimmat ohjelmistopäivitykset. Maahantuoja: Daimler Finland Oy Ab Tekninen tuki: support@daimler.fi puh. (09) ark. klo Tekijänoikeus 34

35 DECLARATION OF CONFORMITY We confirm that the product fulfills the requirements of the R&TTE Directive (1999/5/EC) Type: Webee Wireless N Router The product is marked with the CE marking, Notified Body number and equipment class identifier according to the Directive 1999/5/EC. The construction of the appliance is in accordance with the following harmonized standards: EN V1.7.1 EN V1.7.1 EN V1.3.2 EN : 2006 MPE calculation The following importer is responsible for this declaration: Daimler Finland Oy Ab Kutomotie 18 B FI Helsinki Finland Helsinki
