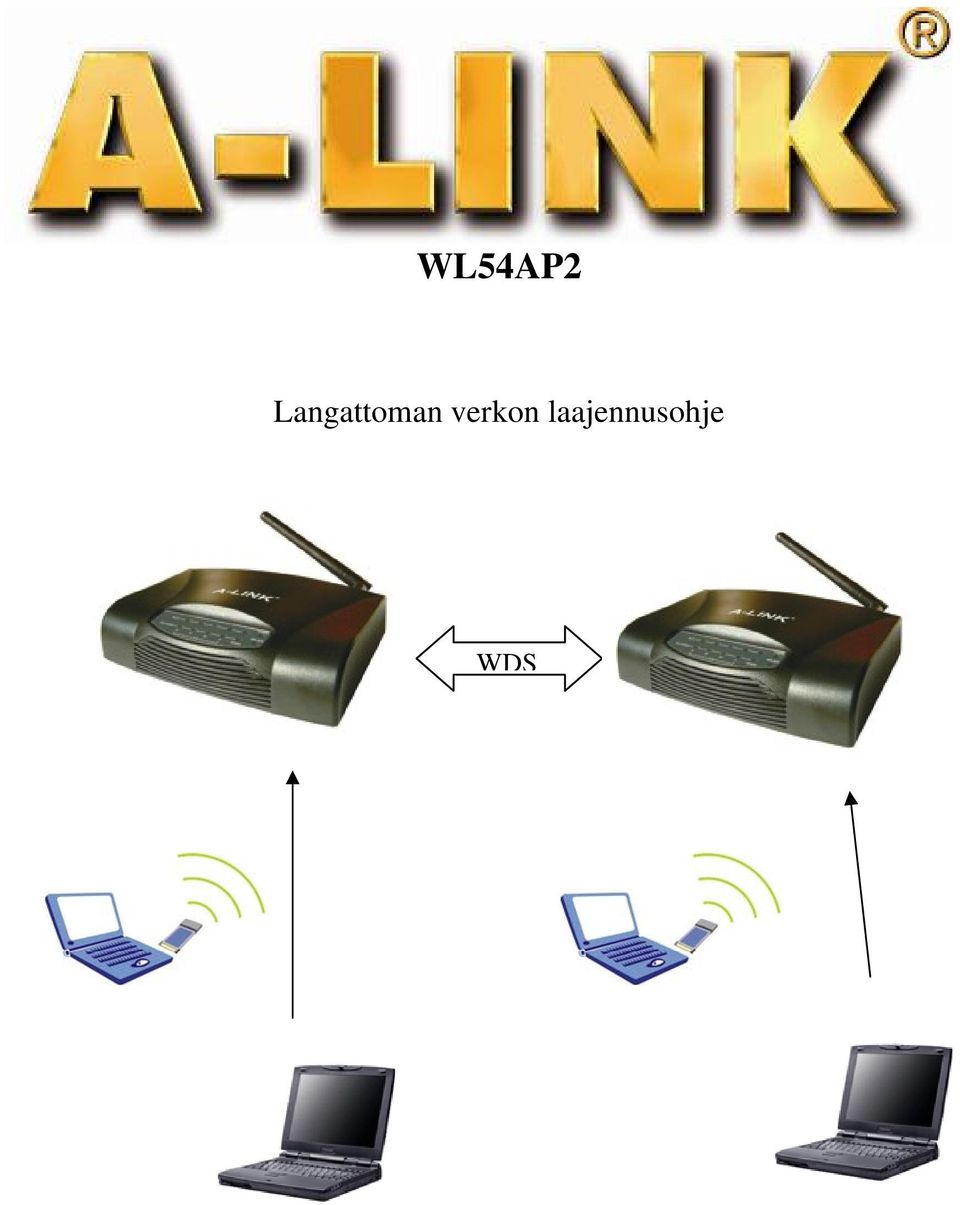

1 WL54AP2 Langattoman verkon laajennusohje WDS

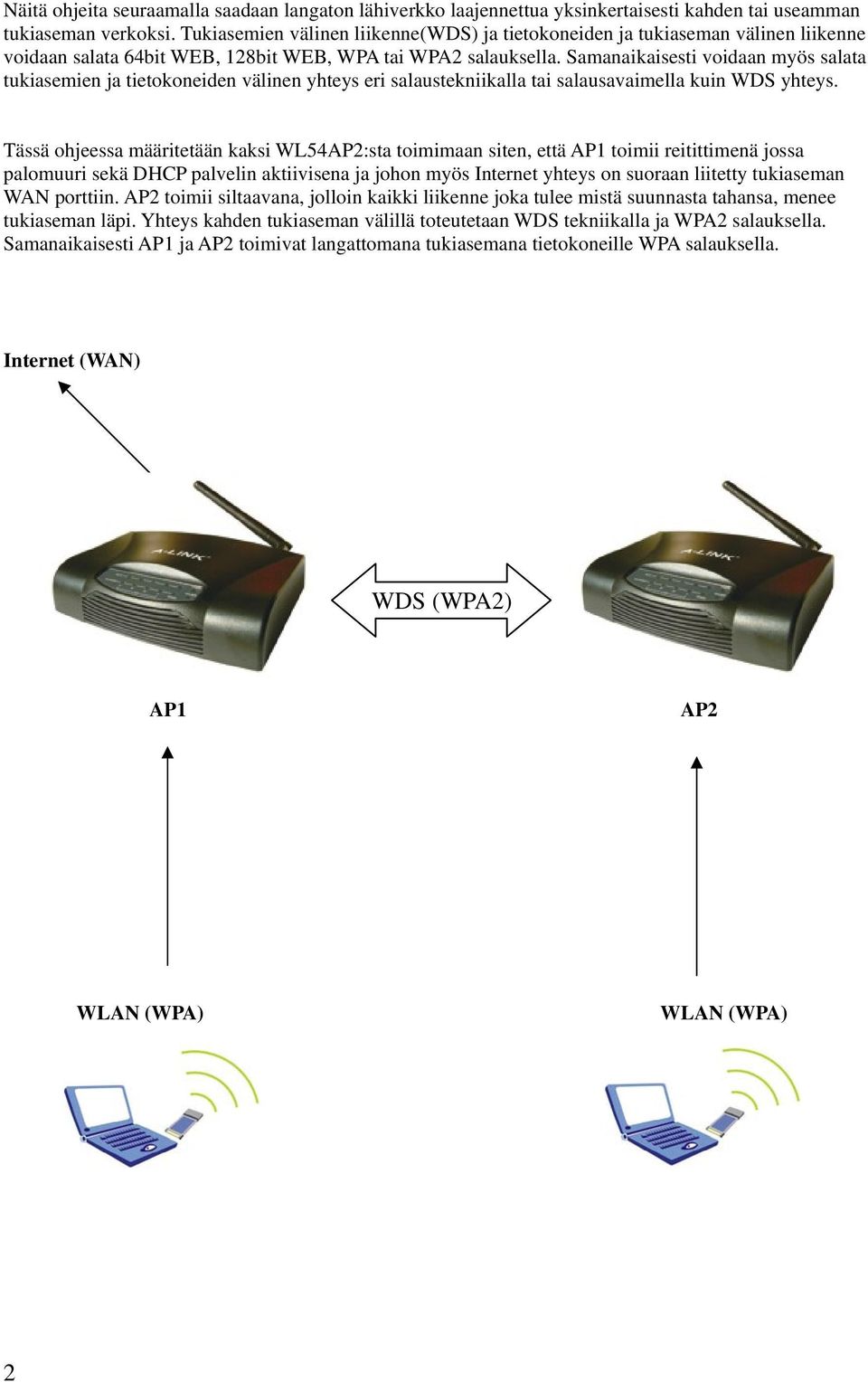

2 Näitä ohjeita seuraamalla saadaan langaton lähiverkko laajennettua yksinkertaisesti kahden tai useamman tukiaseman verkoksi. Tukiasemien välinen liikenne(wds) ja tietokoneiden ja tukiaseman välinen liikenne voidaan salata 64bit WEB, 128bit WEB, WPA tai WPA2 salauksella. Samanaikaisesti voidaan myös salata tukiasemien ja tietokoneiden välinen yhteys eri salaustekniikalla tai salausavaimella kuin WDS yhteys. Tässä ohjeessa määritetään kaksi WL54AP2:sta toimimaan siten, että AP1 toimii reitittimenä jossa palomuuri sekä DHCP palvelin aktiivisena ja johon myös Internet yhteys on suoraan liitetty tukiaseman WAN porttiin. AP2 toimii siltaavana, jolloin kaikki liikenne joka tulee mistä suunnasta tahansa, menee tukiaseman läpi. Yhteys kahden tukiaseman välillä toteutetaan WDS tekniikalla ja WPA2 salauksella. Samanaikaisesti AP1 ja AP2 toimivat langattomana tukiasemana tietokoneille WPA salauksella. Internet (WAN) WDS (WPA2) AP1 AP2 WLAN (WPA) WLAN (WPA) 2

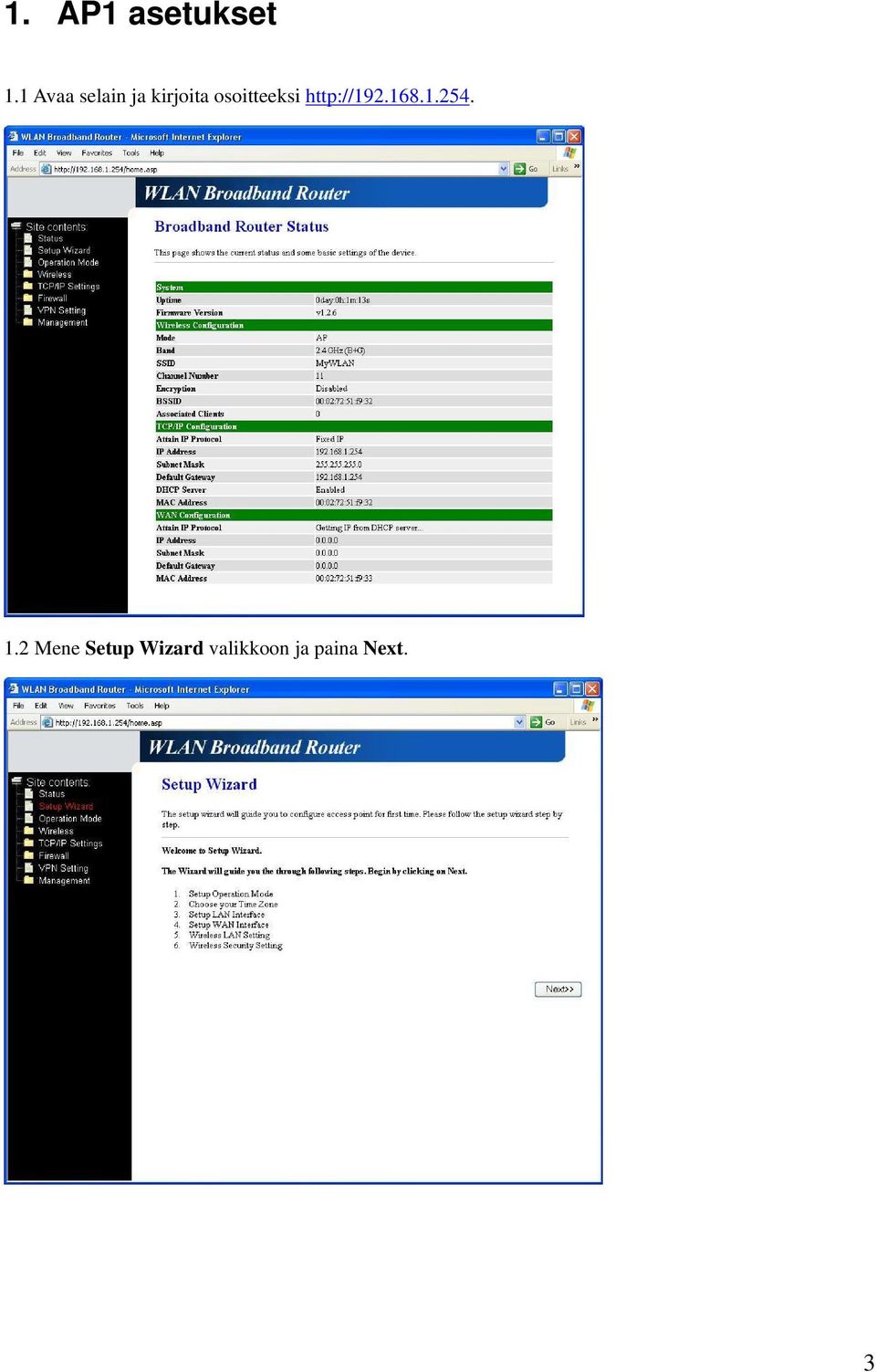

3 1. AP1 asetukset 1.1 Avaa selain ja kirjoita osoitteeksi Mene Setup Wizard valikkoon ja paina Next. 3

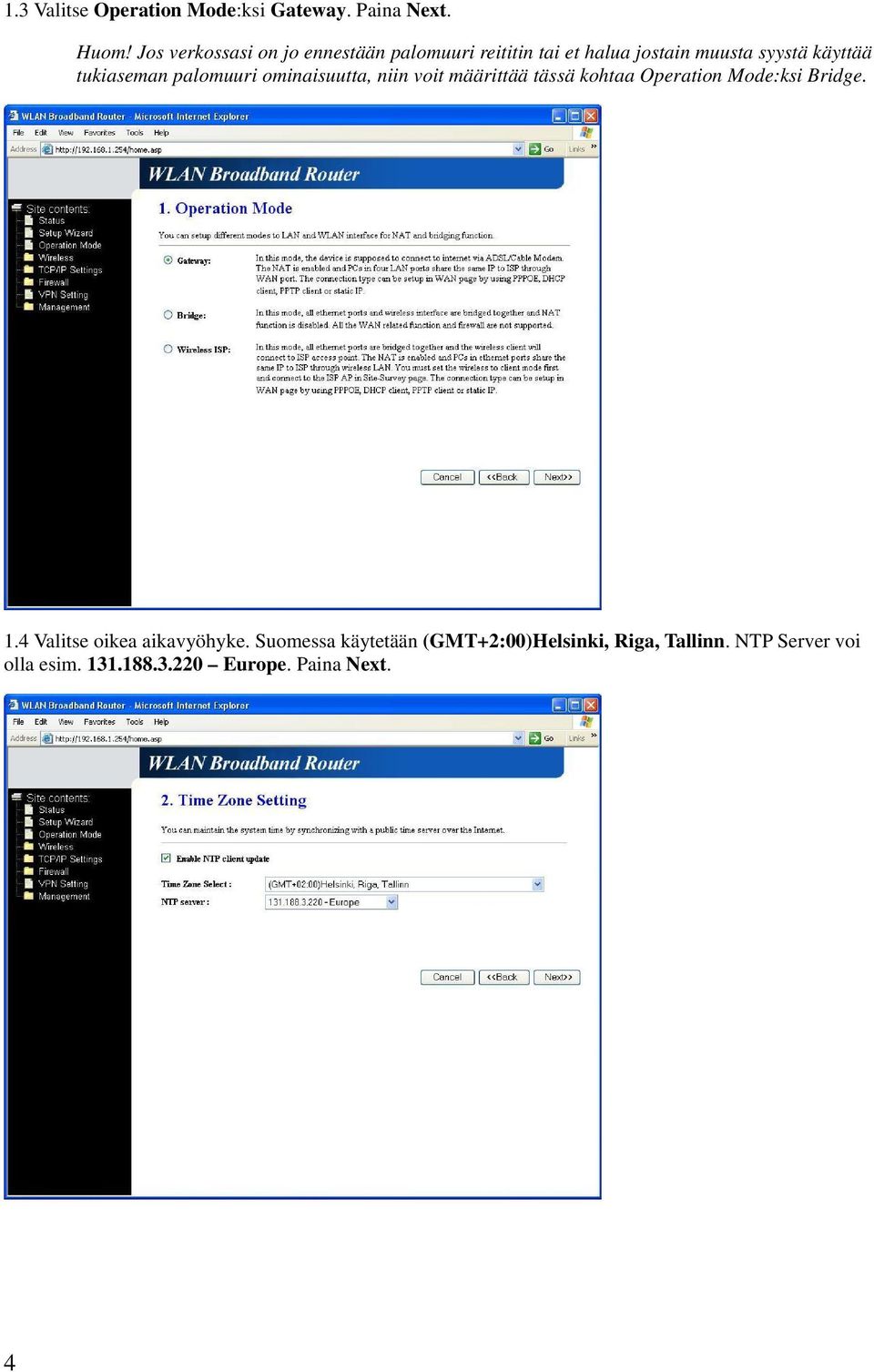

4 1.3 Valitse Operation Mode:ksi Gateway. Paina Next. Huom! Jos verkossasi on jo ennestään palomuuri reititin tai et halua jostain muusta syystä käyttää tukiaseman palomuuri ominaisuutta, niin voit määrittää tässä kohtaa Operation Mode:ksi Bridge. 1.4 Valitse oikea aikavyöhyke. Suomessa käytetään (GMT+2:00)Helsinki, Riga, Tallinn. NTP Server voi olla esim Europe. Paina Next. 4

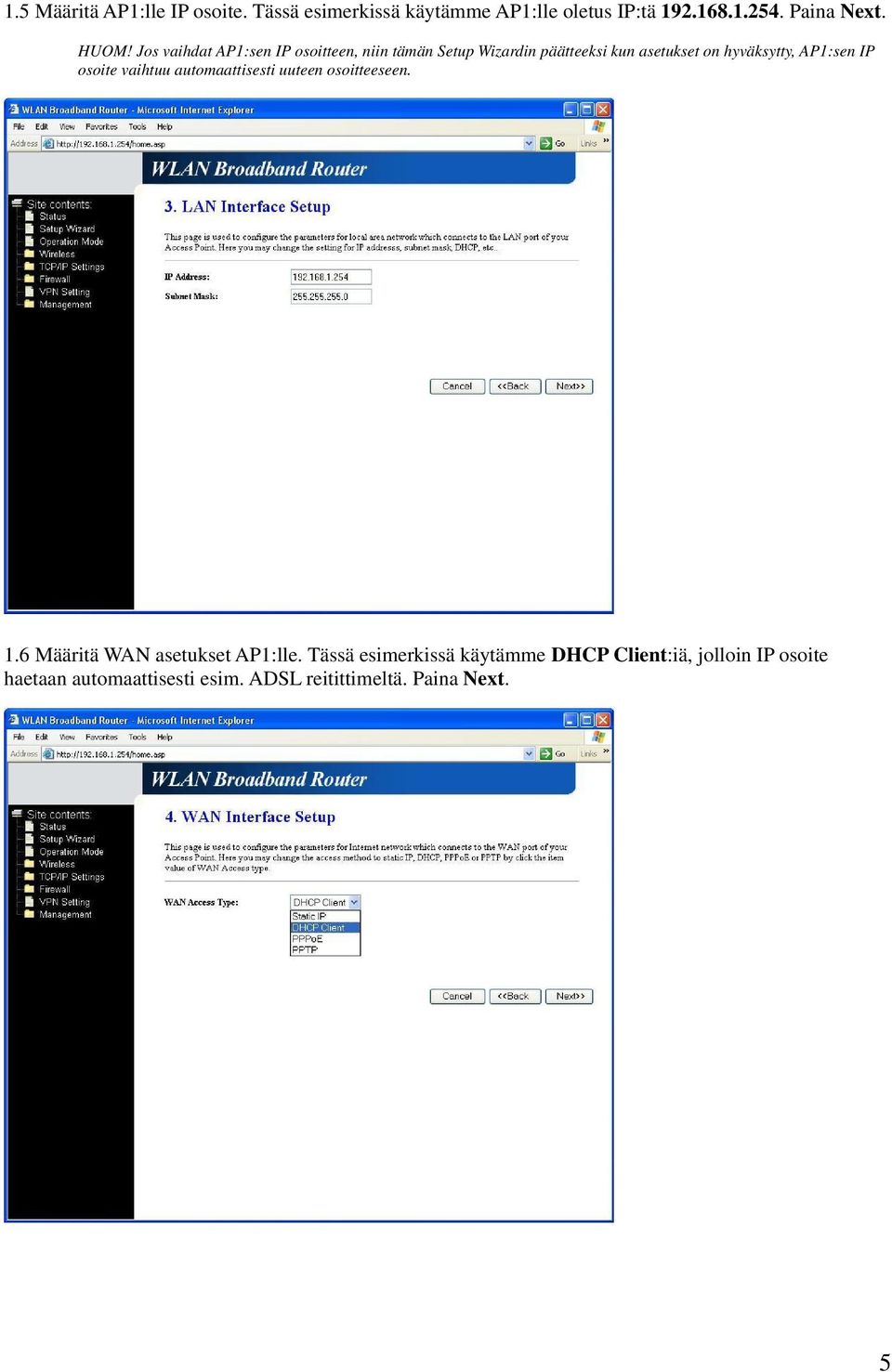

5 1.5 Määritä AP1:lle IP osoite. Tässä esimerkissä käytämme AP1:lle oletus IP:tä Paina Next. HUOM! Jos vaihdat AP1:sen IP osoitteen, niin tämän Setup Wizardin päätteeksi kun asetukset on hyväksytty, AP1:sen IP osoite vaihtuu automaattisesti uuteen osoitteeseen. 1.6 Määritä WAN asetukset AP1:lle. Tässä esimerkissä käytämme DHCP Client:iä, jolloin IP osoite haetaan automaattisesti esim. ADSL reitittimeltä. Paina Next. 5

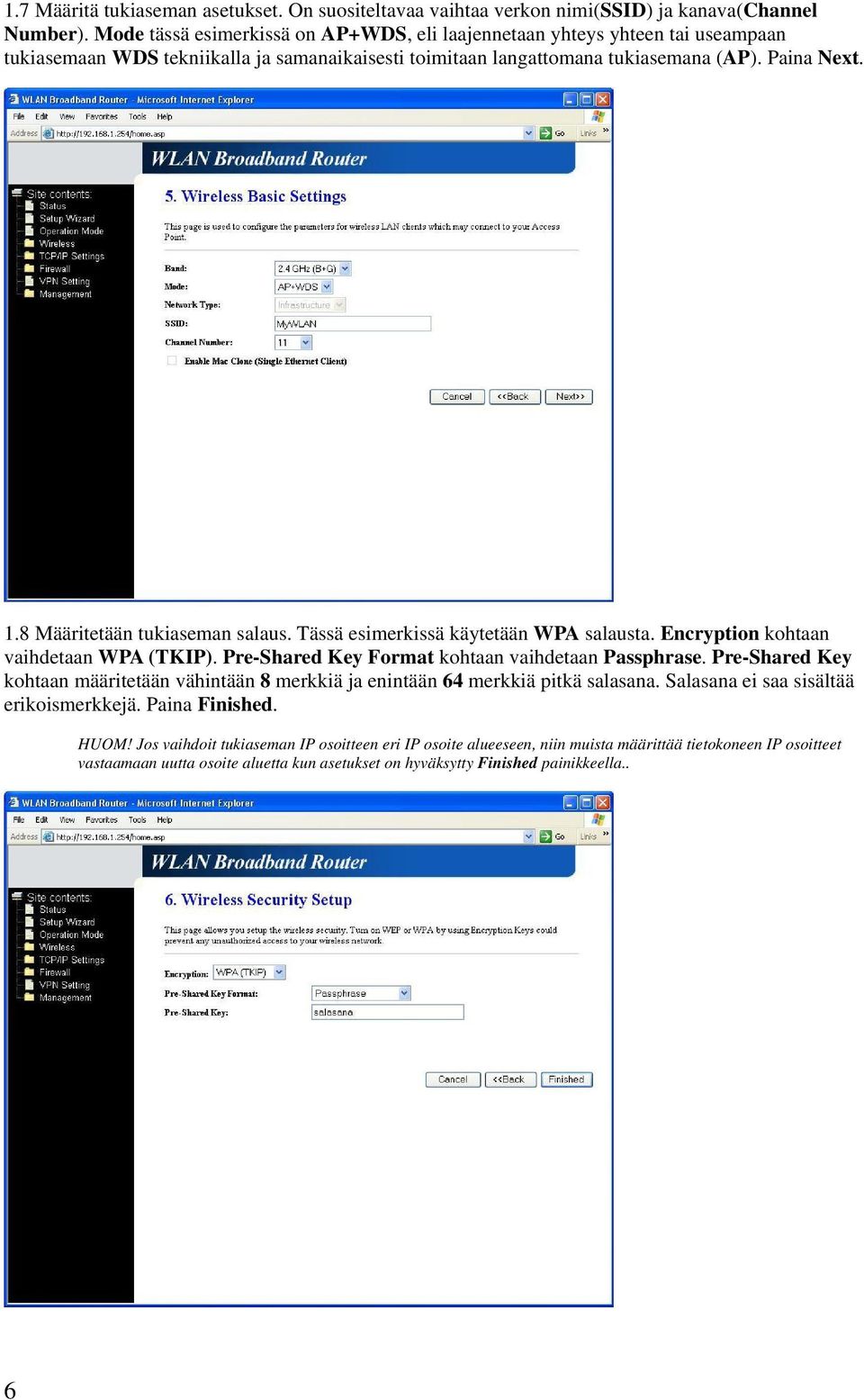

6 1.7 Määritä tukiaseman asetukset. On suositeltavaa vaihtaa verkon nimi(ssid) ja kanava(channel Number). Mode tässä esimerkissä on AP+WDS, eli laajennetaan yhteys yhteen tai useampaan tukiasemaan WDS tekniikalla ja samanaikaisesti toimitaan langattomana tukiasemana (AP). Paina Next. 1.8 Määritetään tukiaseman salaus. Tässä esimerkissä käytetään WPA salausta. Encryption kohtaan vaihdetaan WPA (TKIP). Pre-Shared Key Format kohtaan vaihdetaan Passphrase. Pre-Shared Key kohtaan määritetään vähintään 8 merkkiä ja enintään 64 merkkiä pitkä salasana. Salasana ei saa sisältää erikoismerkkejä. Paina Finished. HUOM! Jos vaihdoit tukiaseman IP osoitteen eri IP osoite alueeseen, niin muista määrittää tietokoneen IP osoitteet vastaamaan uutta osoite aluetta kun asetukset on hyväksytty Finished painikkeella.. 6

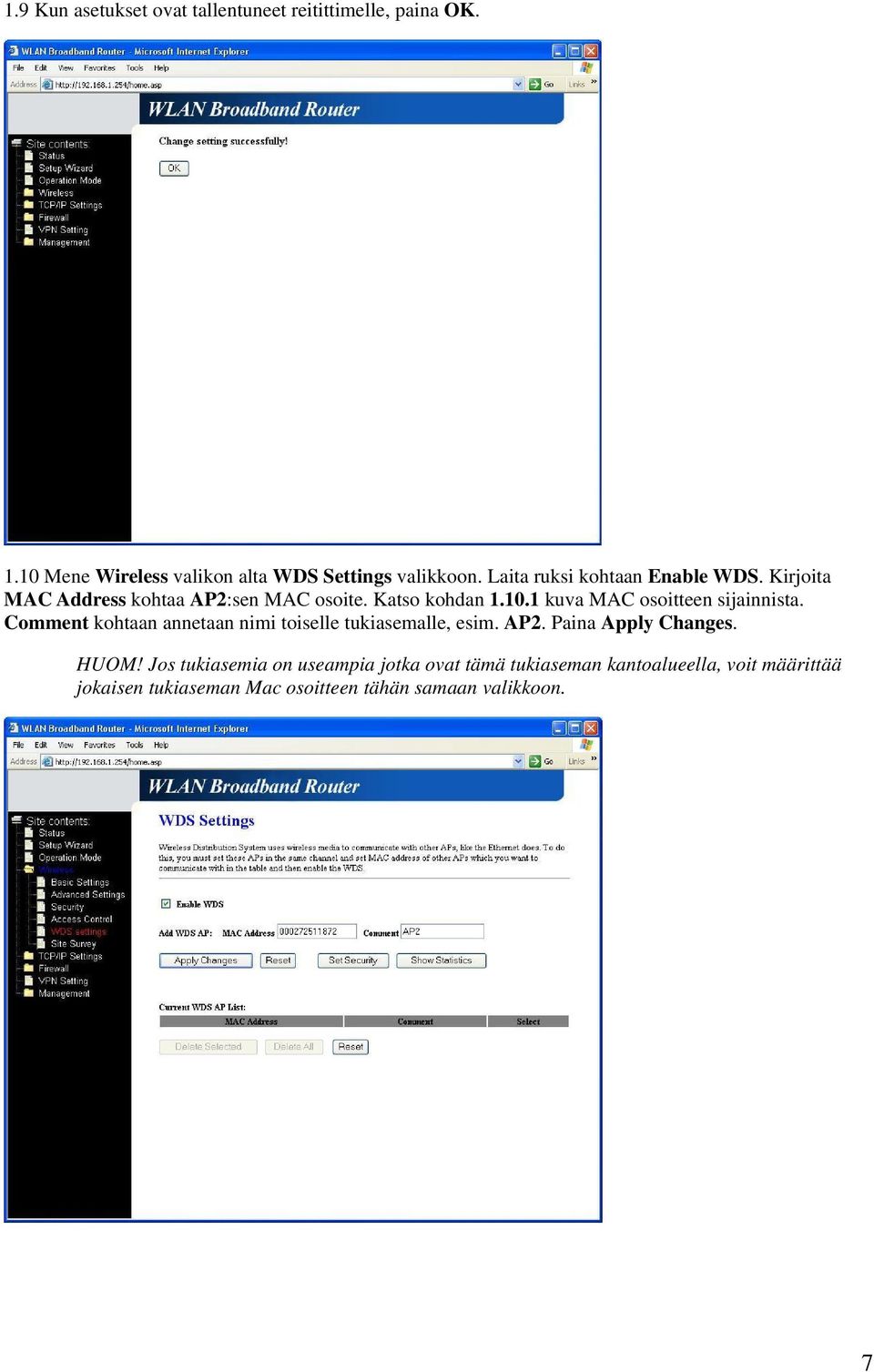

7 1.9 Kun asetukset ovat tallentuneet reitittimelle, paina OK Mene Wireless valikon alta WDS Settings valikkoon. Laita ruksi kohtaan Enable WDS. Kirjoita MAC Address kohtaa AP2:sen MAC osoite. Katso kohdan kuva MAC osoitteen sijainnista. Comment kohtaan annetaan nimi toiselle tukiasemalle, esim. AP2. Paina Apply Changes. HUOM! Jos tukiasemia on useampia jotka ovat tämä tukiaseman kantoalueella, voit määrittää jokaisen tukiaseman Mac osoitteen tähän samaan valikkoon. 7

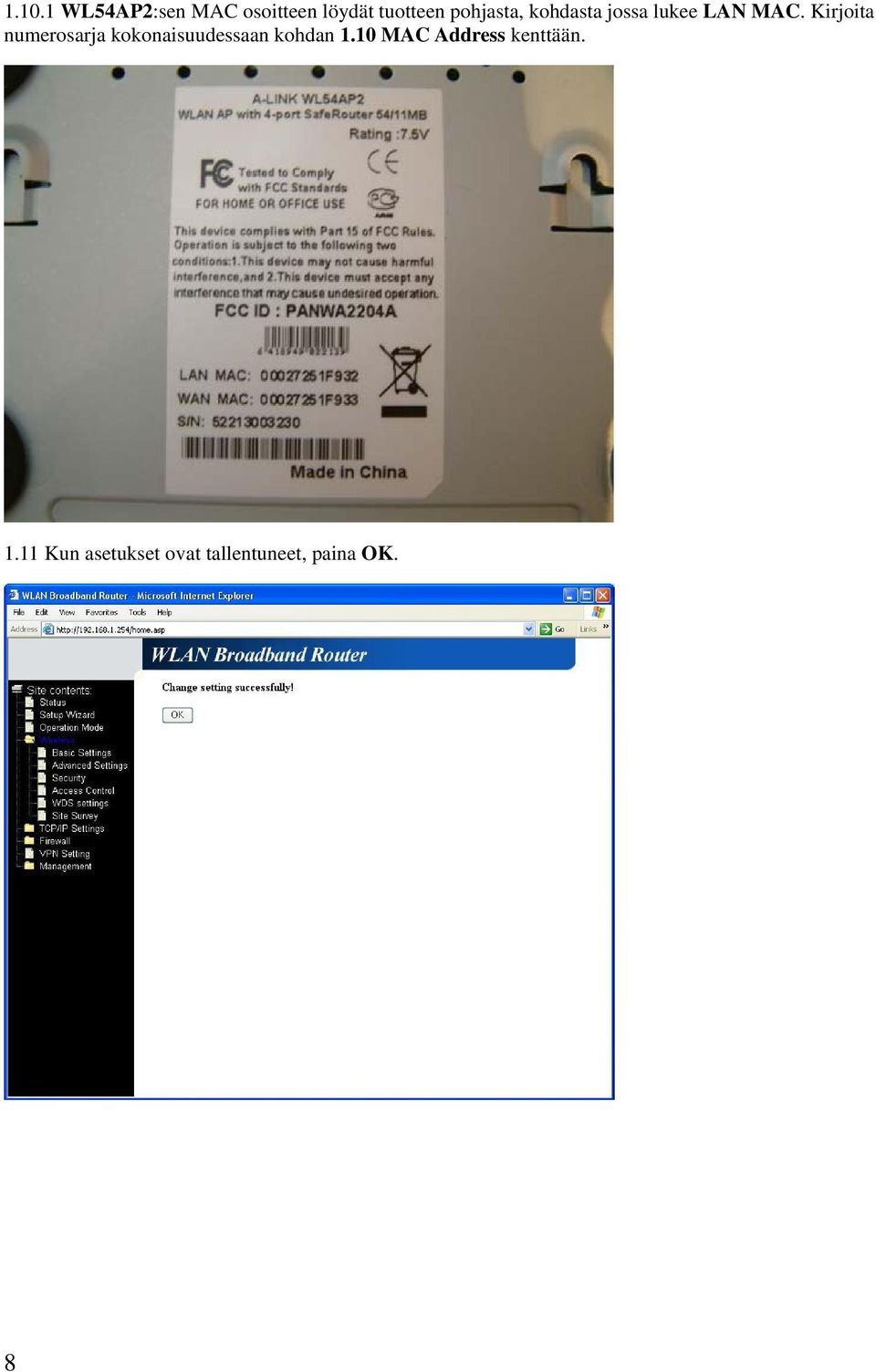

8 WL54AP2:sen MAC osoitteen löydät tuotteen pohjasta, kohdasta jossa lukee LAN MAC. Kirjoita numerosarja kokonaisuudessaan kohdan 1.10 MAC Address kenttään Kun asetukset ovat tallentuneet, paina OK. 8

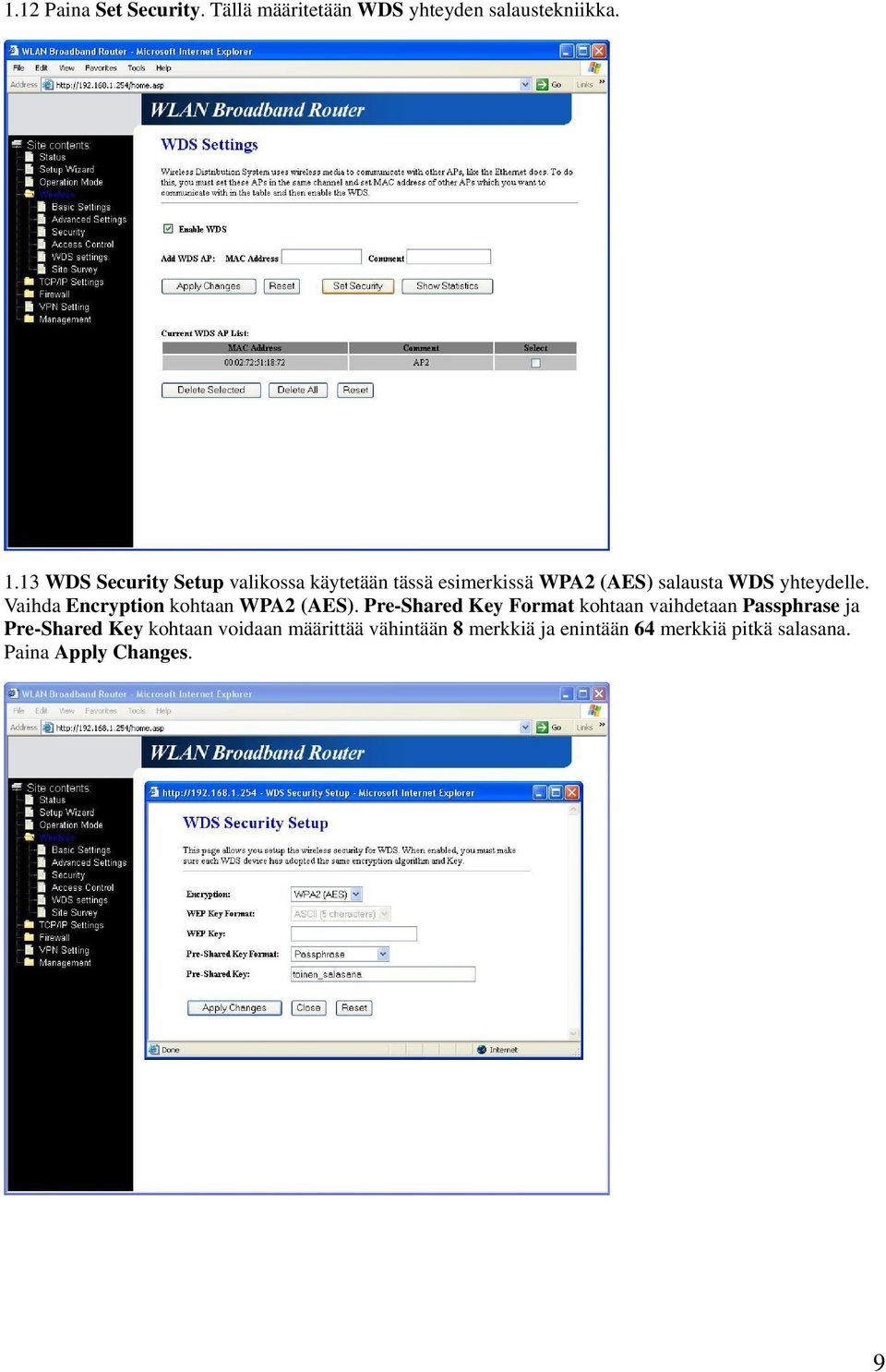

9 1.12 Paina Set Security. Tällä määritetään WDS yhteyden salaustekniikka WDS Security Setup valikossa käytetään tässä esimerkissä WPA2 (AES) salausta WDS yhteydelle. Vaihda Encryption kohtaan WPA2 (AES). Pre-Shared Key Format kohtaan vaihdetaan Passphrase ja Pre-Shared Key kohtaan voidaan määrittää vähintään 8 merkkiä ja enintään 64 merkkiä pitkä salasana. Paina Apply Changes. 9

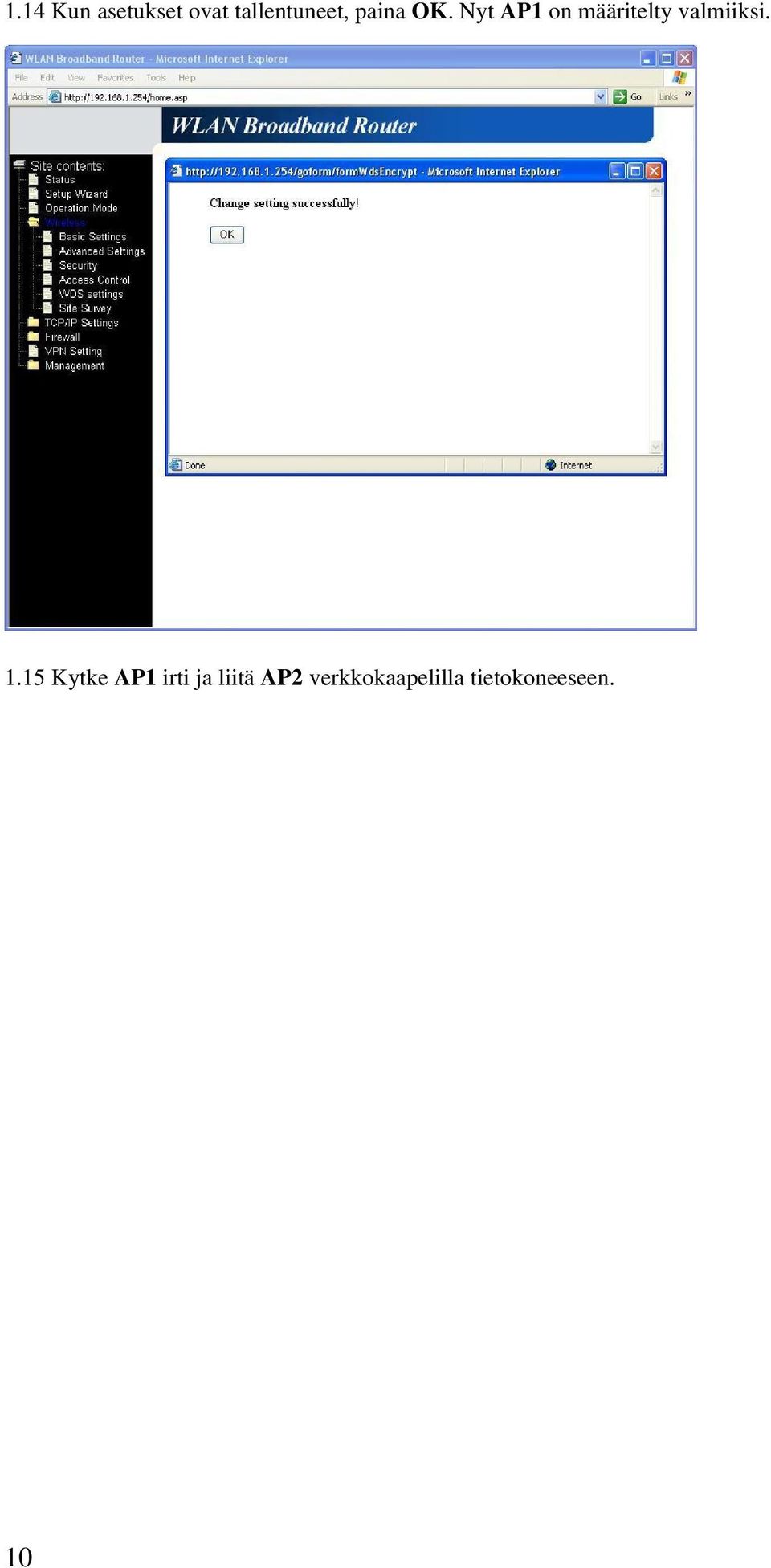

10 1.14 Kun asetukset ovat tallentuneet, paina OK. Nyt AP1 on määritelty valmiiksi Kytke AP1 irti ja liitä AP2 verkkokaapelilla tietokoneeseen. 10

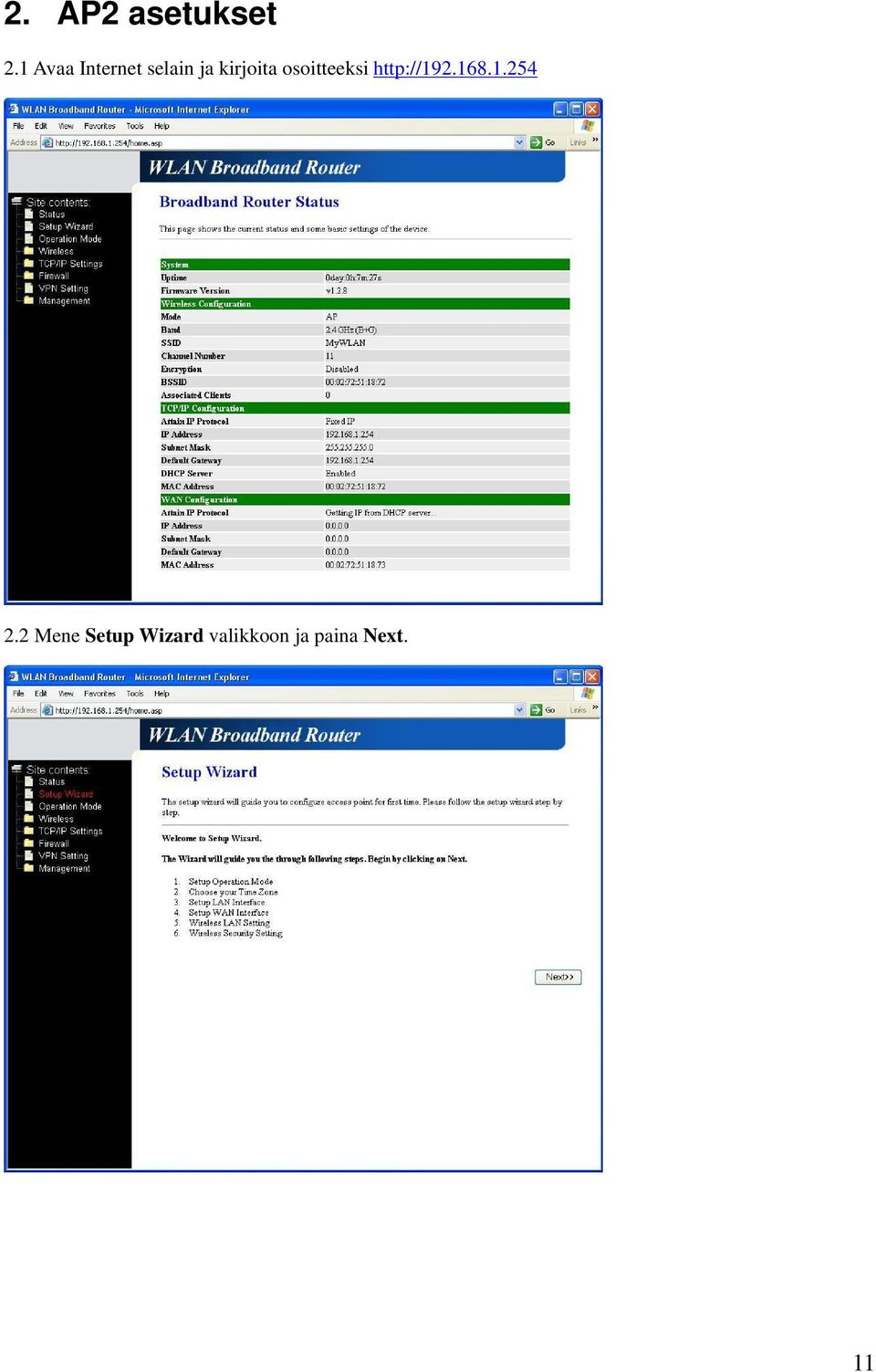

11 2. AP2 asetukset 2.1 Avaa Internet selain ja kirjoita osoitteeksi Mene Setup Wizard valikkoon ja paina Next. 11

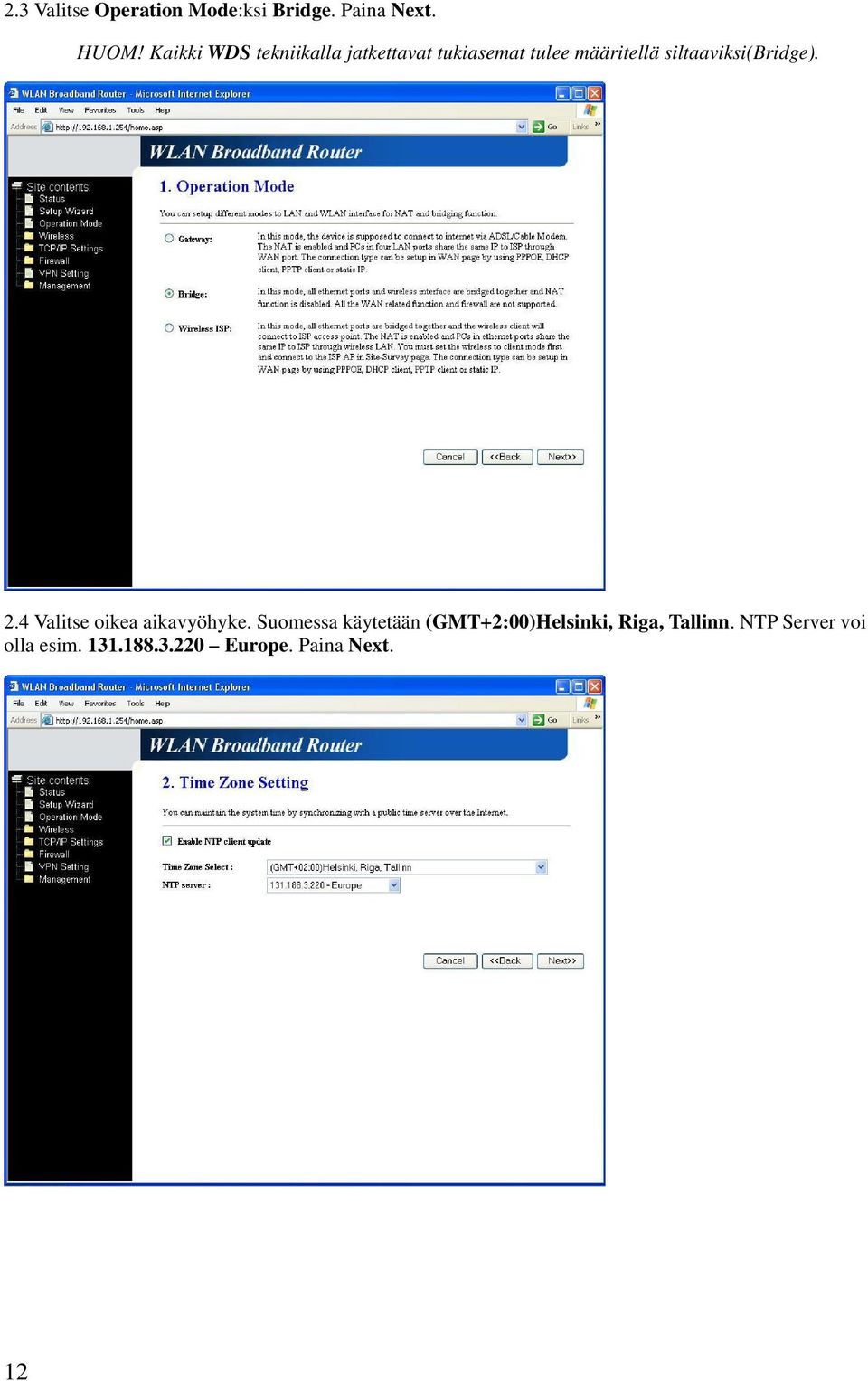

12 2.3 Valitse Operation Mode:ksi Bridge. Paina Next. HUOM! Kaikki WDS tekniikalla jatkettavat tukiasemat tulee määritellä siltaaviksi(bridge). 2.4 Valitse oikea aikavyöhyke. Suomessa käytetään (GMT+2:00)Helsinki, Riga, Tallinn. NTP Server voi olla esim Europe. Paina Next. 12

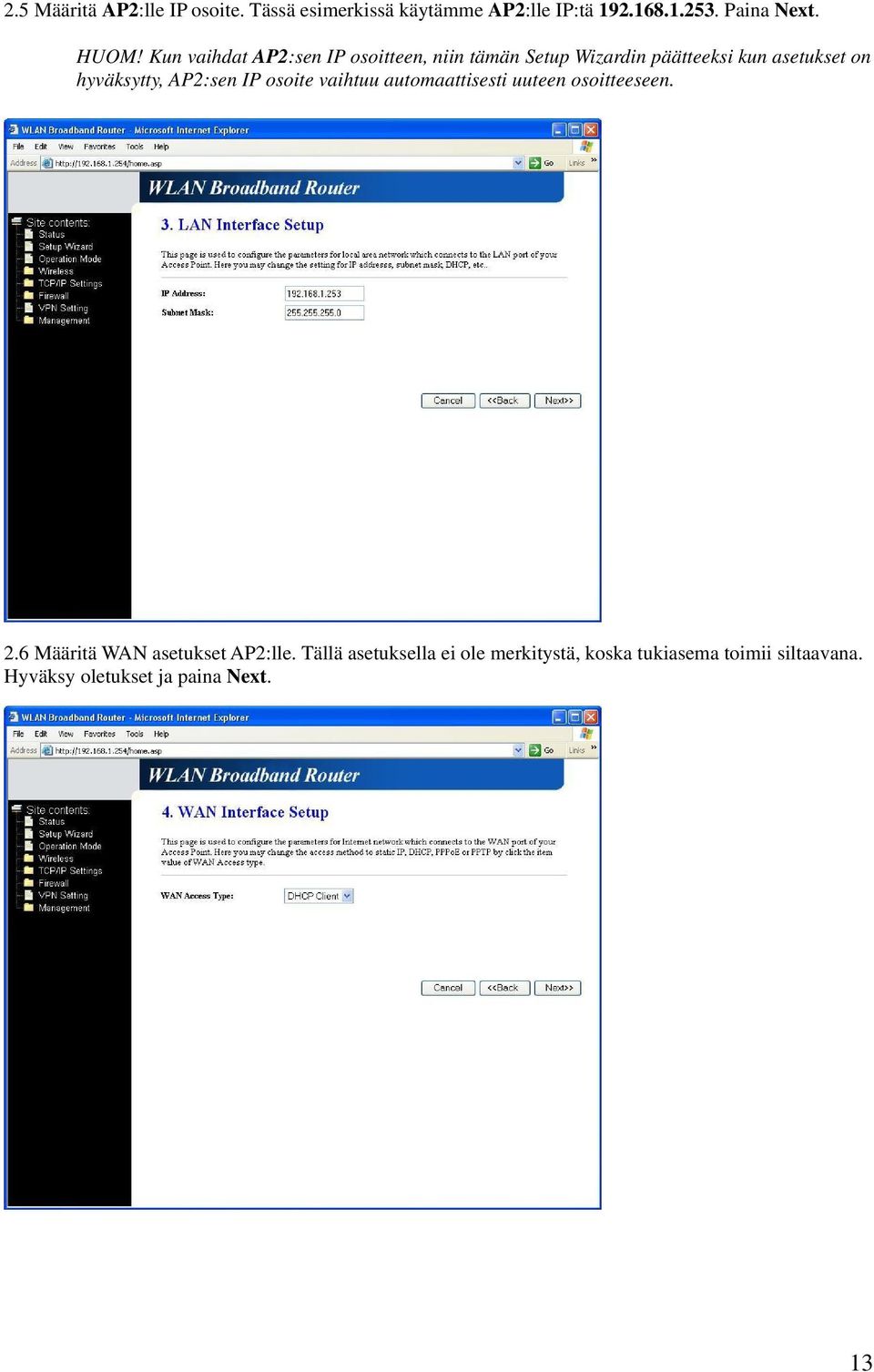

13 2.5 Määritä AP2:lle IP osoite. Tässä esimerkissä käytämme AP2:lle IP:tä Paina Next. HUOM! Kun vaihdat AP2:sen IP osoitteen, niin tämän Setup Wizardin päätteeksi kun asetukset on hyväksytty, AP2:sen IP osoite vaihtuu automaattisesti uuteen osoitteeseen. 2.6 Määritä WAN asetukset AP2:lle. Tällä asetuksella ei ole merkitystä, koska tukiasema toimii siltaavana. Hyväksy oletukset ja paina Next. 13

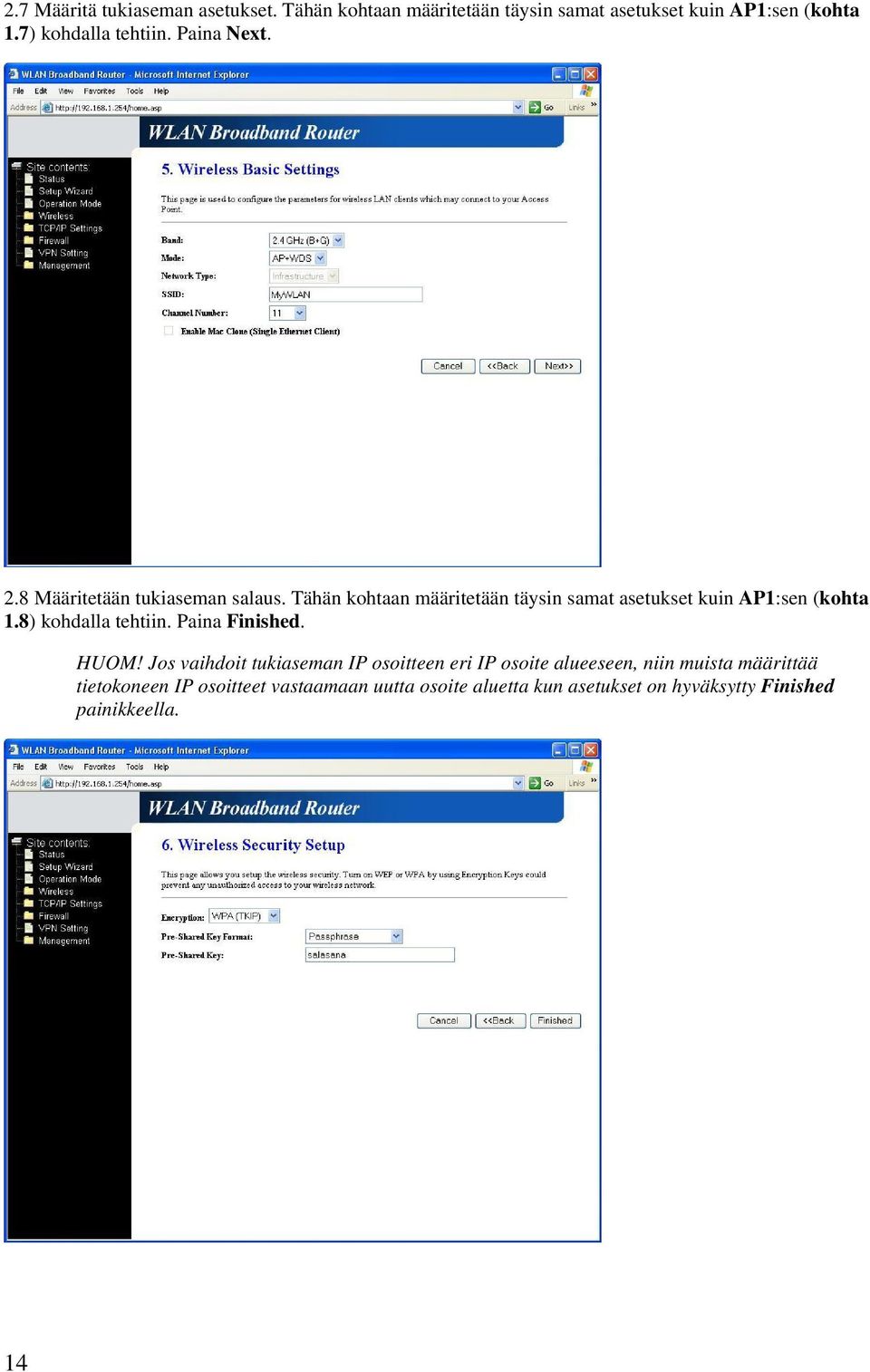

14 2.7 Määritä tukiaseman asetukset. Tähän kohtaan määritetään täysin samat asetukset kuin AP1:sen (kohta 1.7) kohdalla tehtiin. Paina Next. 2.8 Määritetään tukiaseman salaus. Tähän kohtaan määritetään täysin samat asetukset kuin AP1:sen (kohta 1.8) kohdalla tehtiin. Paina Finished. HUOM! Jos vaihdoit tukiaseman IP osoitteen eri IP osoite alueeseen, niin muista määrittää tietokoneen IP osoitteet vastaamaan uutta osoite aluetta kun asetukset on hyväksytty Finished painikkeella. 14

15 2.9 Selain ei vastaa enää vanhasta osoitteesta. Kirjoita AP2:sen uusi osoite ( ) selaimen osoitekenttään ja paina Enter Mene TCP/IP Settings valikosta LAN Interface valikkoon. Vaihda DHCP kohtaan Disabled. Paina Apply Changes. 15

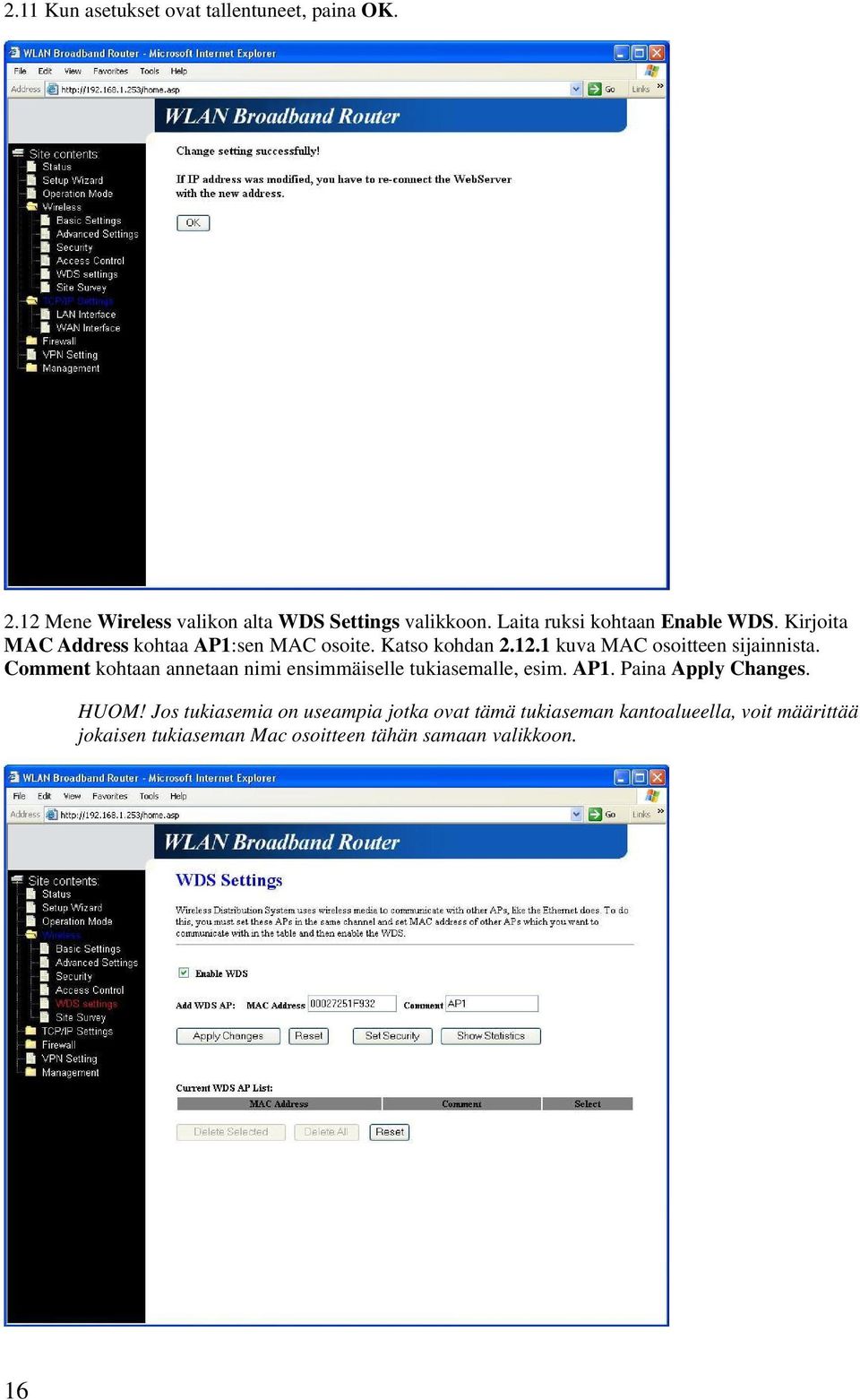

16 2.11 Kun asetukset ovat tallentuneet, paina OK Mene Wireless valikon alta WDS Settings valikkoon. Laita ruksi kohtaan Enable WDS. Kirjoita MAC Address kohtaa AP1:sen MAC osoite. Katso kohdan kuva MAC osoitteen sijainnista. Comment kohtaan annetaan nimi ensimmäiselle tukiasemalle, esim. AP1. Paina Apply Changes. HUOM! Jos tukiasemia on useampia jotka ovat tämä tukiaseman kantoalueella, voit määrittää jokaisen tukiaseman Mac osoitteen tähän samaan valikkoon. 16

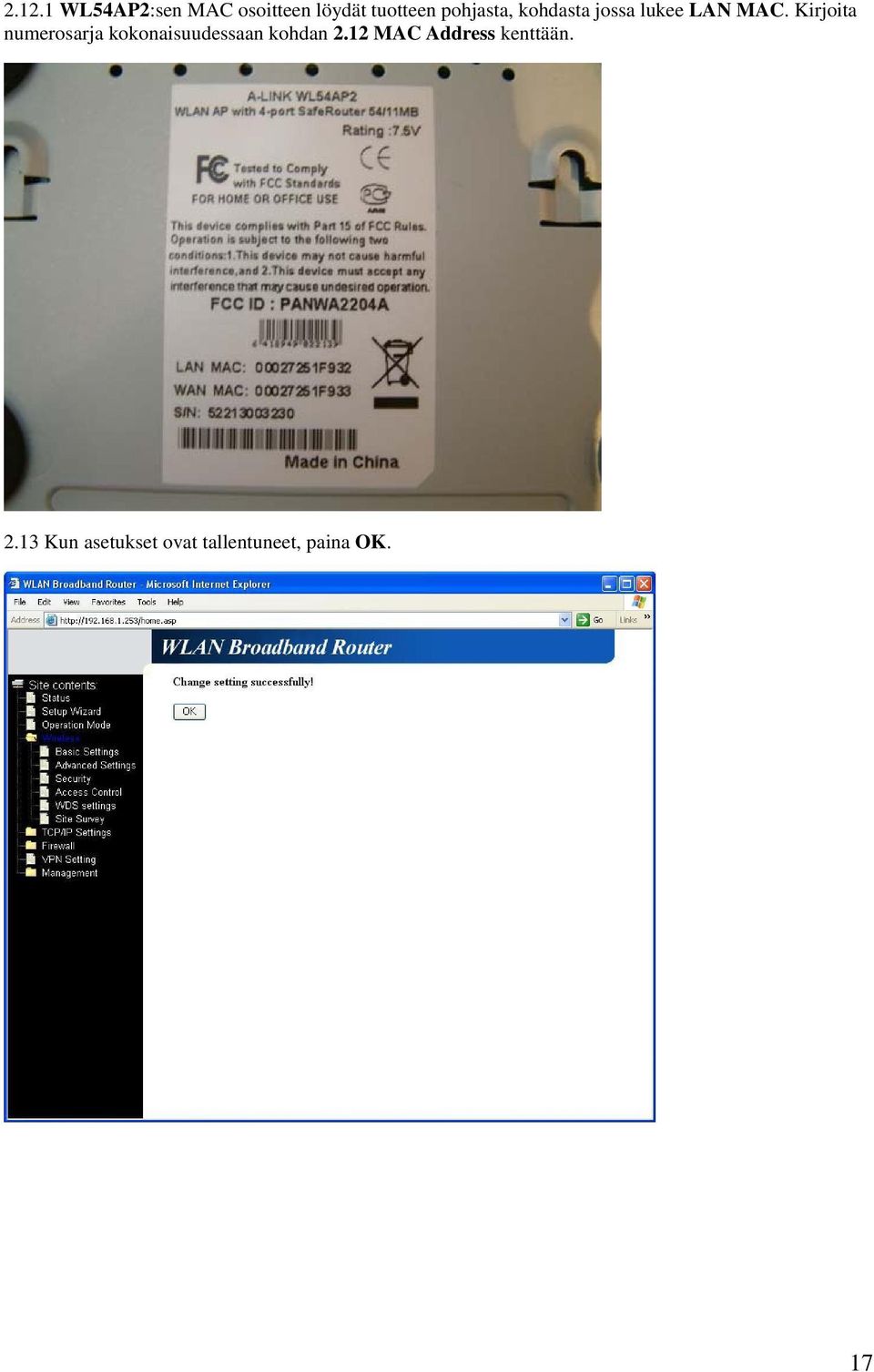

17 WL54AP2:sen MAC osoitteen löydät tuotteen pohjasta, kohdasta jossa lukee LAN MAC. Kirjoita numerosarja kokonaisuudessaan kohdan 2.12 MAC Address kenttään Kun asetukset ovat tallentuneet, paina OK. 17

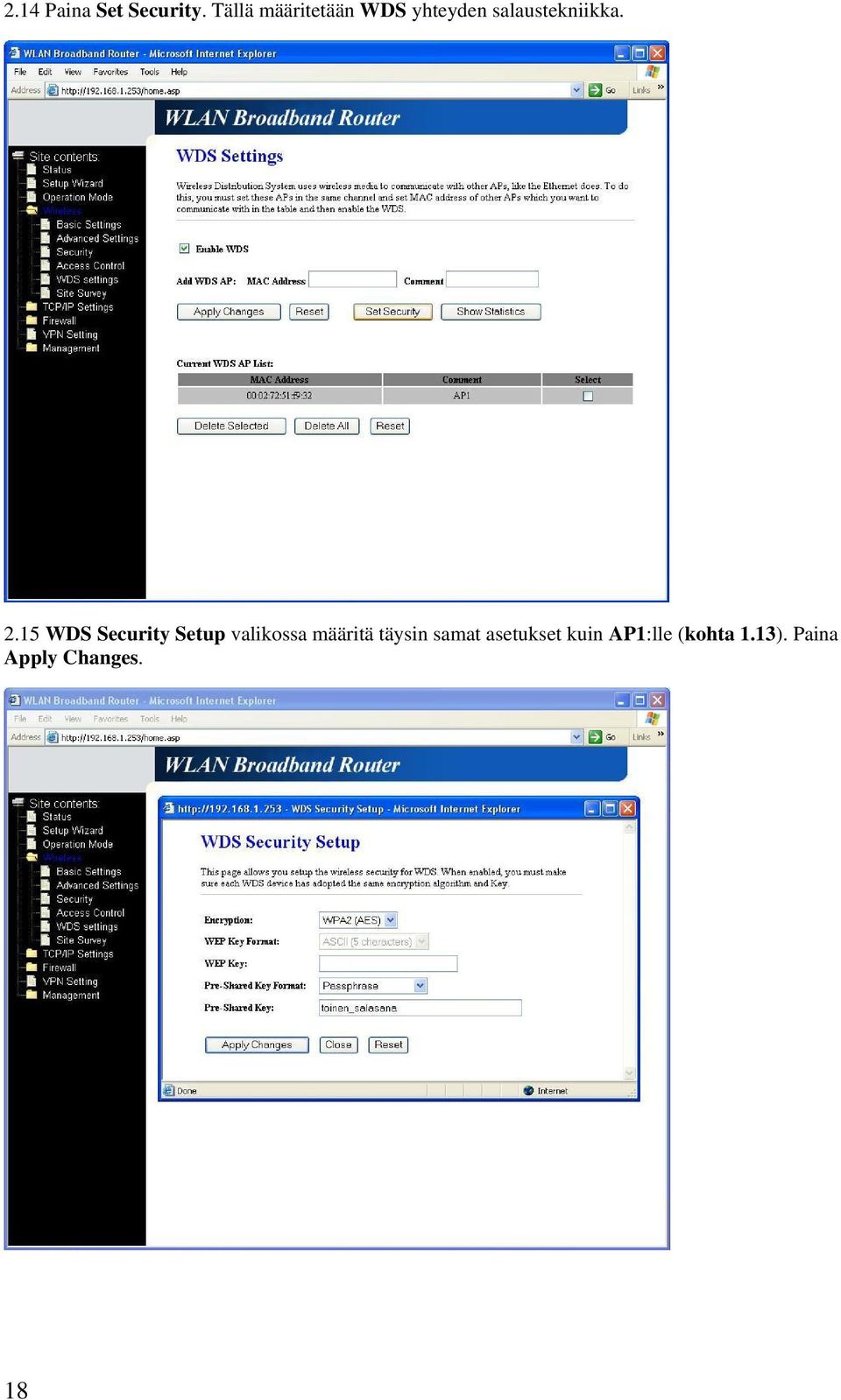

18 2.14 Paina Set Security. Tällä määritetään WDS yhteyden salaustekniikka WDS Security Setup valikossa määritä täysin samat asetukset kuin AP1:lle (kohta 1.13). Paina Apply Changes. 18

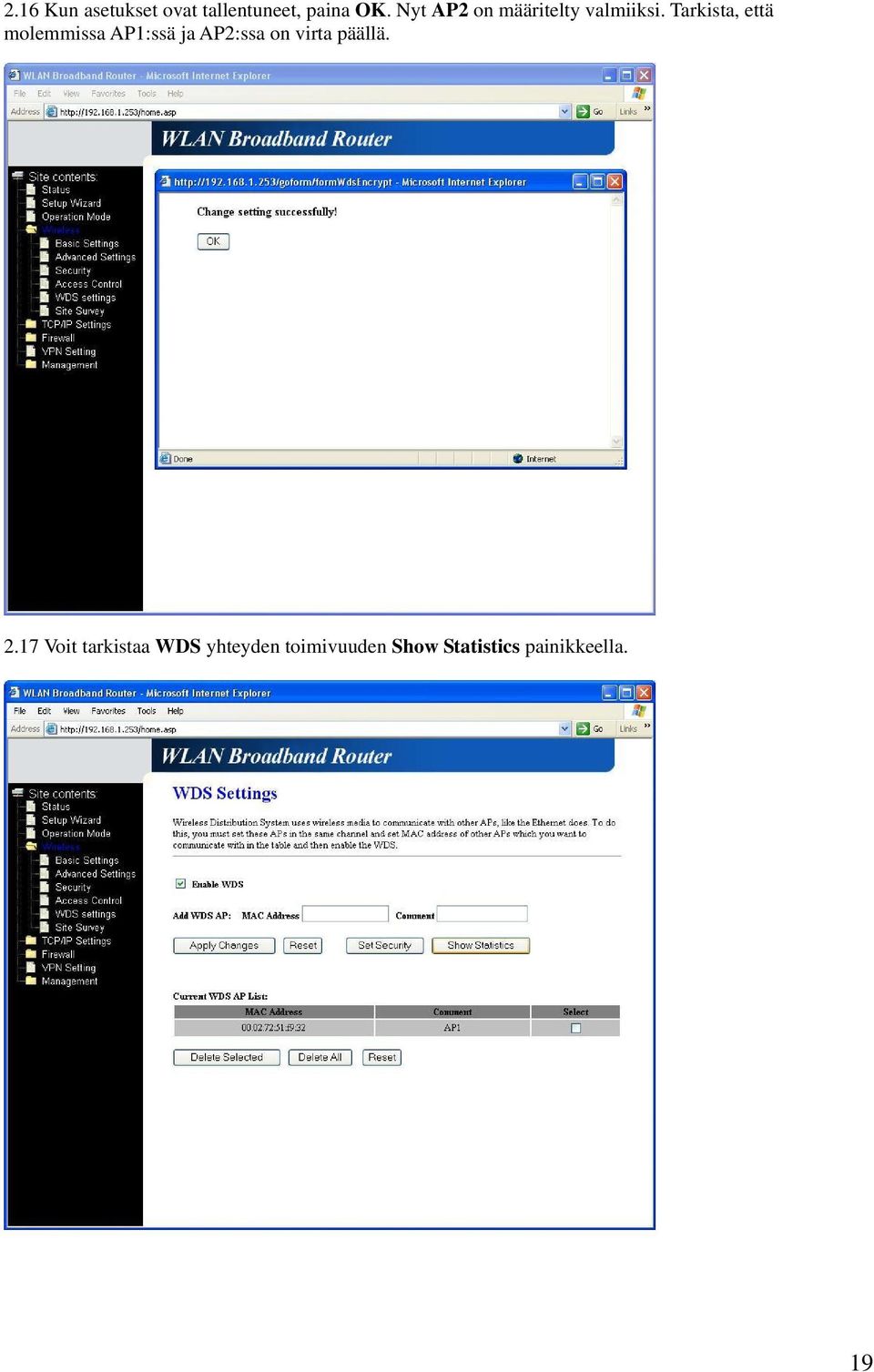

19 2.16 Kun asetukset ovat tallentuneet, paina OK. Nyt AP2 on määritelty valmiiksi. Tarkista, että molemmissa AP1:ssä ja AP2:ssa on virta päällä Voit tarkistaa WDS yhteyden toimivuuden Show Statistics painikkeella. 19

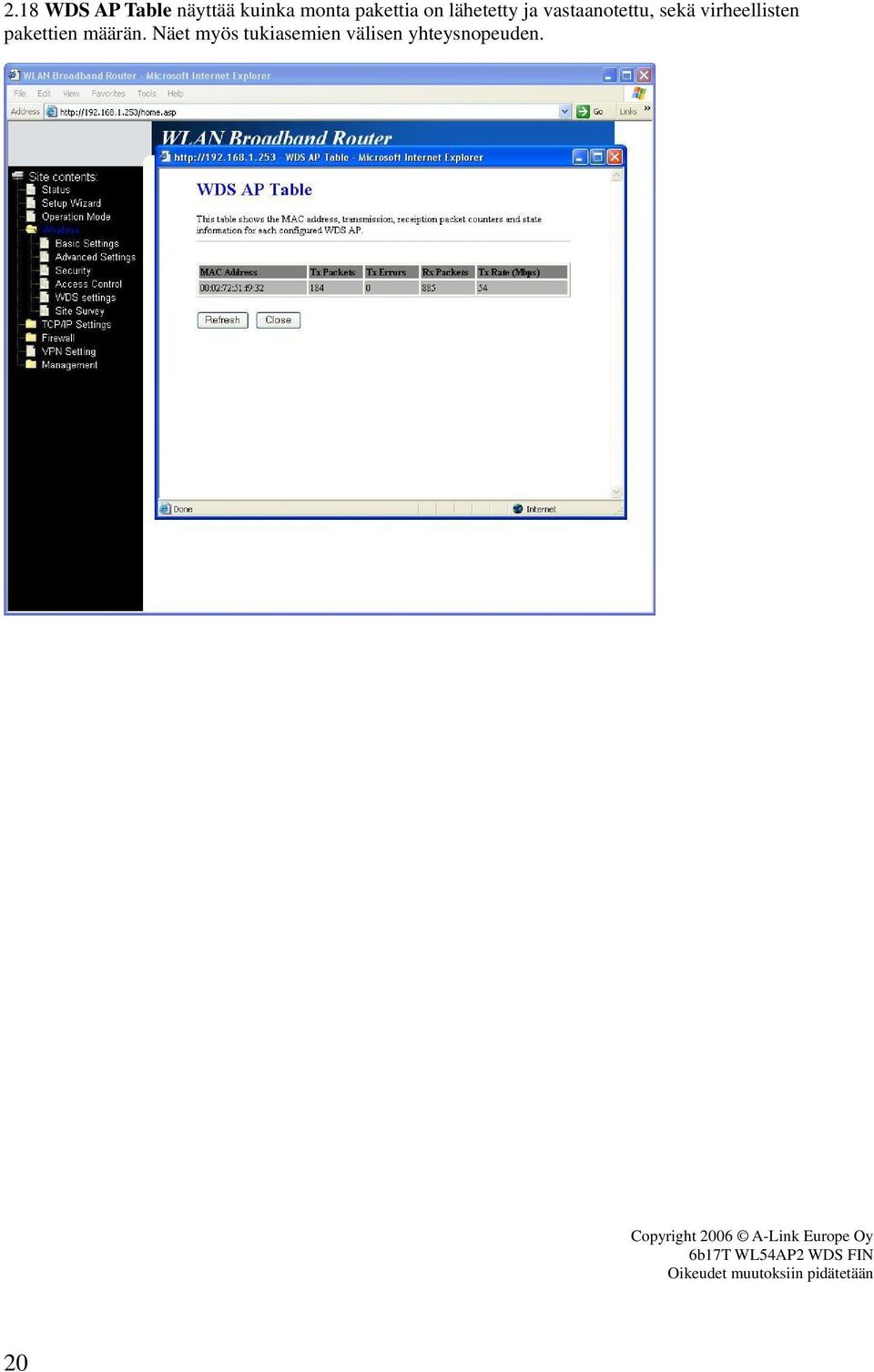

20 2.18 WDS AP Table näyttää kuinka monta pakettia on lähetetty ja vastaanotettu, sekä virheellisten pakettien määrän. Näet myös tukiasemien välisen yhteysnopeuden. Copyright 2006 A-Link Europe Oy 6b17T WL54AP2 WDS FIN Oikeudet muutoksiin pidätetään 20
