TW-LTE/4G Wlan Käyttöohje

Transkriptio

1 TW-LTE/4G Wlan Käyttöohje Copyright TeleWell Oy 1. Kuvaus Akkukäyttöinen, kaikki verkkotekniikat (LTE/4G/3G/2G) kattava langaton verkkosovitin. Mahdollistaa LTE/4G/3G-yhteyden jakamisen usealle laitteelle langattomasti. Voidaan käyttää myös Usb-liitännän kautta. Akun käyttöaika jopa 10 tuntia. 1.1 Esittely Symbolien selitys 1. LCD-näyttö: Näyttää laitteen tilan 2. USB-liitin: Kiinnitä USB-kaapeli muuntajaan tai tietokoneeseen 3. Verkkoyhteydet: Yhdistä/katkaise yhteys 4. WPS/WiFi-painike: a. Pitkä painallus (yli 5 sekuntia): WiFi päälle/pois päältä b. Lyhyt painallus (alle 2 sekuntia): siirtyminen WPS PBC -tilaan 5. Käynnityspainike: a. Pitkä painallus (5 sekuntia): laite päälle/pois päältä b. Kun laite päällä, lyhyt painallus (alle 2 sekuntia): näytönsäästötila menee pois päältä c. Kun näytönsäästötila pois päältä, lyhyt painallus (alle 2 sekuntia) näyttää tukiasemanimen, toinen lyhyt painallus näyttää Wlan-salausavaimen 6. Reset-painike: a. Lyhyt painallus (alle 2 sekuntia): Laite käynnistyy uudelleen b. Pitkä painallus (5 sekuntia): Laite palautuu tehdasasetuksille

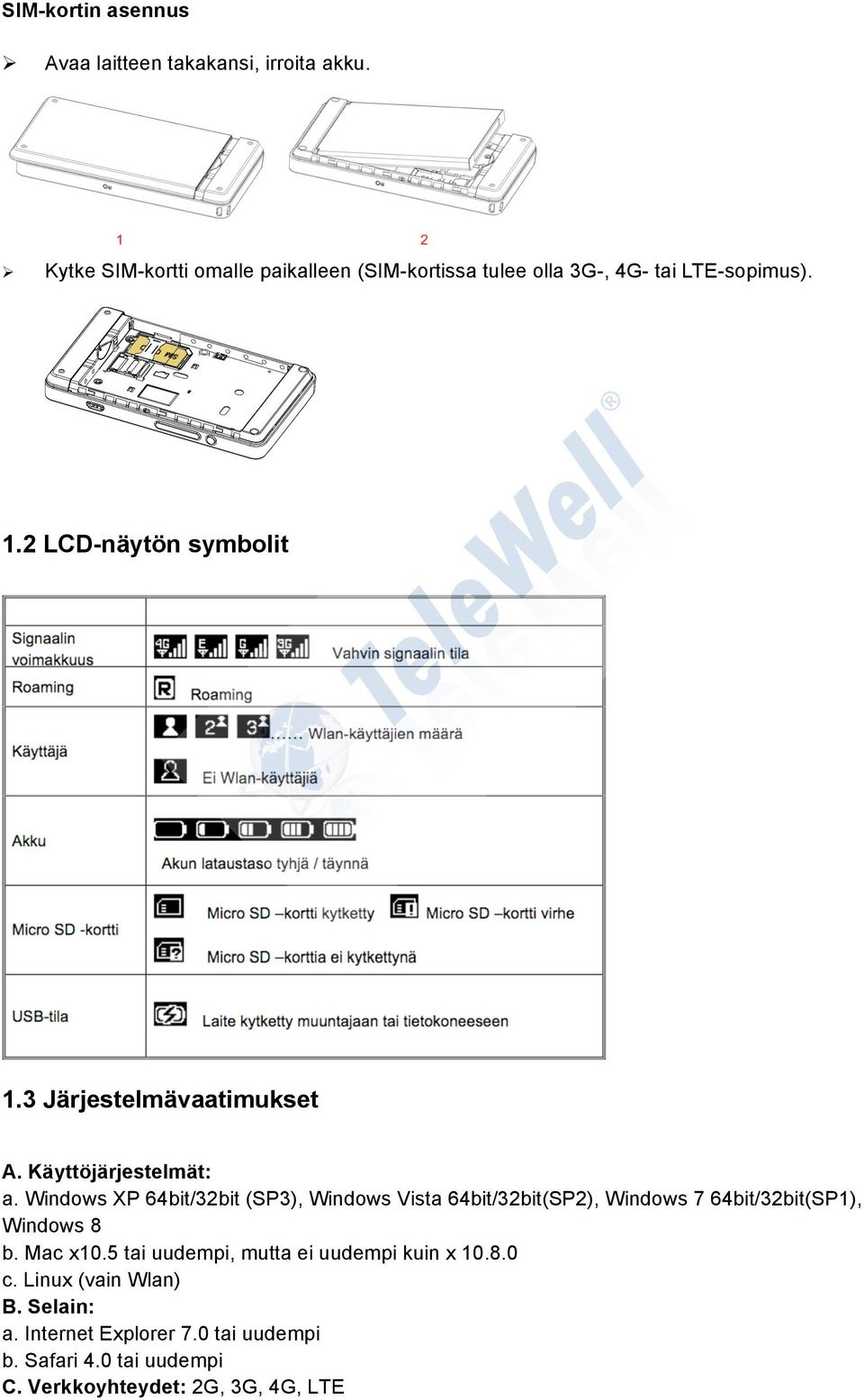

2 SIM-kortin asennus Ø Avaa laitteen takakansi, irroita akku. Ø Kytke SIM-kortti omalle paikalleen (SIM-kortissa tulee olla 3G-, 4G- tai LTE-sopimus). 1.2 LCD-näytön symbolit 1.3 Järjestelmävaatimukset A. Käyttöjärjestelmät: a. Windows XP 64bit/32bit (SP3), Windows Vista 64bit/32bit(SP2), Windows 7 64bit/32bit(SP1), Windows 8 b. Mac x10.5 tai uudempi, mutta ei uudempi kuin x c. Linux (vain Wlan) B. Selain: a. Internet Explorer 7.0 tai uudempi b. Safari 4.0 tai uudempi C. Verkkoyhteydet: 2G, 3G, 4G, LTE

3 2. Laitteen käyttöönotto 2.1 Laitteen kytkeminen 1. Kytke SIM-kortti ja akku (kts. ohje aiempana) 2. Kytke virtapainikkeesta virta päälle (painamalla 5 sekunttia käynnistyspainiketta) 3. Kytke laite USB-johdolla tai Wlanin kautta tietokoneeseen. a) Wlan-yhteys - Paina lyhyesti laitteen käynnistyspainiketta, näet laitteen tukiasemanimen - Paina uudelleen lyhyesti käynnistä painiketta, näet laitteen salausavaimen - Ota tietokoneen Wlan-sovittimella yhteys laitteen tukiasemaan ja kun tietokone kysyy salausavainta, syötä laitteen salausavain - Tämän jälkeen muodostuu yhteys tietokoneen ja laitteen välille b) USB-yhteys - Kytke Usb-kaapeli laitteen Usb-portin ja tietokoneen Usb-portin välille - Laite asentuu tietokoneelle - Mikäli laite ei asennu automaattisesti, klikkaa oma tietokone kuvaketta ja asenna laite manuaalisesti 2.2 Internet-yhteyden muodostaminen Internet-yhteys saattaa muodostua yhteystavasta ja operaattorista riippuen automaattisesti. Mikäli ei yhdisty, muodostetaan yhteys seuraavasti: 1. Kirjaudutaan nettiselaimella laitteen hallintaan osoitteessa Klikataan kuvaketta -> käyttäjätunnus ja salasana ovat admin 3. Ensimmäisellä kerralla luodaan uusi APN-profiili, kts. ohjeen kohta Kun APN-profiili on luotu, klikataan verkkoyhteyskuvaketta -> yhteys muodostuu

4 2.3 Akun lataaminen ja käyttöaika Akku ladataan USB-johdon kautta - Lataus voidaan suorittaa joko tietokoneen kautta tai mukana tulevalla muuntajalla - Akun lautasaika on n. kaksi tuntia - Akku kestää LTE-käytössä noin kahdeksan tuntia ja 3G-käytössä noin 10 tuntia 3. Laitteen hallinta 3.1 Laitteen hallintaosoite Laitteen hallintaosoite on Kun laite on kytkettynä Wlanin tai Usb:n kautta tietokoneeseen, avaa internet-selain ja kirjoita osoiteriville osoitteeksi > laitteen hallintaikkuna avautuu 3.2 Symbolien selitykset Vasen palkki a) Login: Kirjautuminen b) Internet connection: Internet-yhteys päälle / pois päältä c) Applications: Hallintaikkunassa näkyvät pikakuvakkeet (kirjanmerkit) d) Share: Tiedostojen jako, Micro SD-kortti tulee olla asennettuna laitteeseen e) Application settings: Kohdassa voidaan lisätä pikakuvakkeita (kirjanmerkkejä) hallintaikkunaan f) Themes: Taustakuvat g) Settings: Asetukset a. WAN: Verkkoyhteyden asetukset b. Wi-Fi: Langattoman verkon asetukset c. Router: Laitteen asetuksia d. Service: Tiedostojen jako, Micro SD-kortti pitää olla asennettuna e. System: Järjestelmäasetukset

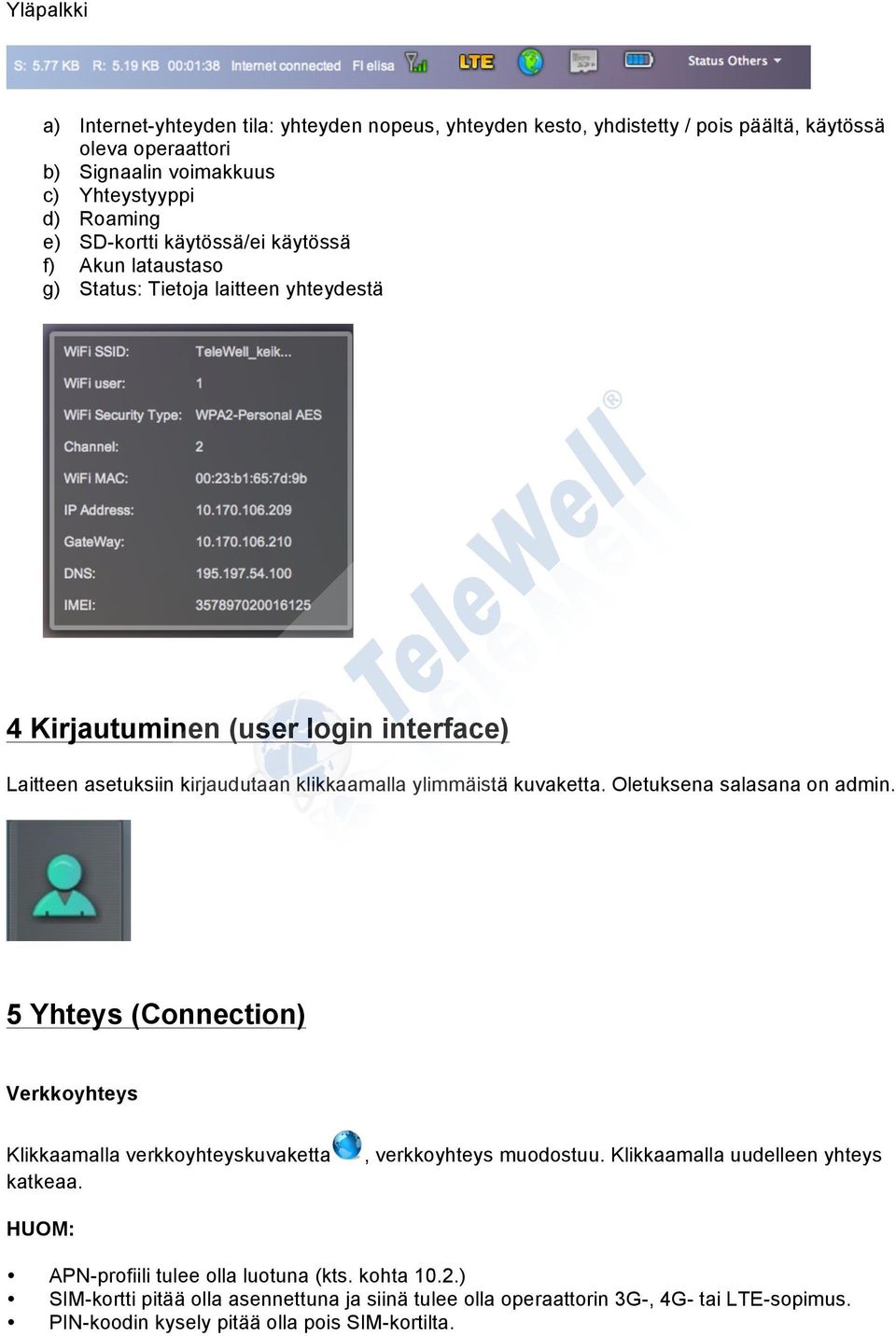

5 Yläpalkki a) Internet-yhteyden tila: yhteyden nopeus, yhteyden kesto, yhdistetty / pois päältä, käytössä oleva operaattori b) Signaalin voimakkuus c) Yhteystyyppi d) Roaming e) SD-kortti käytössä/ei käytössä f) Akun lataustaso g) Status: Tietoja laitteen yhteydestä 4 Kirjautuminen (user login interface) Laitteen asetuksiin kirjaudutaan klikkaamalla ylimmäistä kuvaketta. Oletuksena salasana on admin. 5 Yhteys (Connection) Verkkoyhteys Klikkaamalla verkkoyhteyskuvaketta katkeaa., verkkoyhteys muodostuu. Klikkaamalla uudelleen yhteys HUOM: APN-profiili tulee olla luotuna (kts. kohta 10.2.) SIM-kortti pitää olla asennettuna ja siinä tulee olla operaattorin 3G-, 4G- tai LTE-sopimus. PIN-koodin kysely pitää olla pois SIM-kortilta.

6 6 Sovellukset (Application) - Internet-sivujen pikakuvakkeet (kirjanmerkit) 7 Tiedostojen jako (Share) - Micro SD-kortti tulee olla asennettuna laitteeseen - Vain pienien tiedostojen siirtoa varten 8 Sovellusasetukset (Application settings) - Kohdassa voidaan lisätä Internet-sivujen pikakuvakkeita (kirjanmerkkejä) hallintaikkunaan 9 Teemat (Themes) - Voidaan valita käytettävä taustakuva 10 Asetukset (Settings) - Kohdassa muutetaan laitteen asetuksia - Verkkoyhteys ei saa olla päällä, kun asetuksia muutetaan - Mikäli jotain asetuksia muutetaan, tulee muutoksen jälkeen painaa save -painiketta, jotta tiedot tallentuvat 10.1 Ohjeet (Help) - Kohdasta löytyy laitteen ohjeistuksia 10.2 Ulkoverkko (Wan) APN-profiili (APN Profile): - Kun laite otetaan käyttöön ensimmäisen kerran, luodaan uusi profiili - Uusi profiili luodaan klikkaamalla new - Profile Name: Profiilin nimi, syötetään haluttu nimi - User name ja Password: Kentät jätetään tyhjäksi - APN: Operaattorin käyttämä APN-tieto - Oikea APN-tieto tulee tarkistaa omalta operaattorilta, esimerkiksi Sonera, DNA, Elisa = internet, Saunalahti = internet tai internet.saunalahti - Tel: *99# - Auth. Type: None

7 Verkon etsintä (Net Search): - Oletuksena laite etsii automaattisesti oikean verkon Verkkoasetukset (Net Mode): - Network mode: Oletuksena auto. Auto-tilassa laite hakee automaattisesti käytettävän verkon. 2G only, 3G only tai LTE only valinnat pakottavat käytettävän verkon. - Tarvittaessa muuta valinta 2G, 3G tai LTE only tilaan käytettävän verkon mukaisesti - Roaming-toiminto tulee olla päällä, mikäli käytössä on Saunalahden verkkoyhteys PIN: PIN-koodin kysely asetukset Yhteyden laskurit (Traffic counters): Näyttää yhteyden keston sekä siirrettyjen tiedostojen määrän

8 10.3 Langaton verkko (WIFI): Wlan-perusasetukset (Basic): - Wifi Switch: päällä (enable) / pois päältä (disable) - Wireless Interface: käytettävä verkkotyyppi - Regulatory Domain: Toiminta-alue - Channel: Käytettävä Wlan-kanava, oletuksena auto - Beacon interval: Hälytysviestien lähetysväli Wlan-verkon nimi (SSID): - SSID: Wlan-verkon nimi - Broadcast: Näytä SSID-nimi: päällä (enable) / pois päältä (disable) - Max number of users: käyttäjien maksimimäärä Turvallisuus (Security): - Valitse käytettävä salaustapa sekä syötä haluttu salausavain

9 Mac-suodatus (MAC filtering): - Mac-suodatuksen avulla voidaan halutut Mac-osoitteet päästää läpi tai estää niiden pääsy (kts. lisää englanninkieliseltä puolelta) WPS: - Toiminnossa voidaan ottaa WPS käyttöön, kts lisää englanninkieliseltä puolelta 10.4 Laiteasetukset (Router): Perusasetukset (Basic): - UPnP: Päälle (enable) / pois päältä (disable) - L2TP: Päälle (enable) / pois päältä (disable) - PPTP: Päälle (enable) / pois päältä (disable) - IPSec: Päälle (enable) / pois päältä (disable) Lähiverkko (LAN): - IP Address: Laitteen sisäverkon IP-osoite, oletuksena Subnet mask: Oletuksena DHCP server: Päällä / pois päältä - DHCP IP Pool: Määritellään miltä väliltä laite jakaa IP-osoitteita - DHCP lease time: Aika, jonka jälkeen laite uusii IP-osoitteen - DNS Mode: Automaattinen tai manuaalinen

10 Kiinteä DHCP (Static DHCP): - Halutulle sisäverkon laitteelle voidaan määritellä kiinteä IP-osoite (kts. lisää englanninkieliseltä puolelta) IP-suodatus (IP Filter): - Kohdassa voidaan asettaa suodatussääntöjä uloslähtevälle liikenteelle (kts. lisää englanninkieliseltä puolelta) URL-suodatin (URL Filtering) - Kohdassa voidaan määritellä mitä URL-osoitteita laite päästää läpi (kts. lisää englanninkieliseltä puolelta) Porttiohjaus (Port Forward): - Toiminnossa voi avata halutut sisäverkon IP-osoitteet ja sovellusportit ulkoverkon IP-osoitteeseen saapuvalle kutsulle

11 Laitelista (Device List): - Tiedot lähiverkon laitteista IP-osoitteineen, nimi, Mac-osoite ja yhteyden tila 10.5 Tiedostojen jako (Service) - Laitteessa tulee olla Micro SD kortti asennettuna, toiminnolla voi siirtää tiedostoja tietokoneelta muistikortille ja toisin pain. HUOM! Vain pienien tiedostojen siirtoa varten 10.6 Järjestelmä (System) Järjestelmäasetukset (System set): - Change password: Syötä uusi salasana ja vahvista - Change settings: Virransäästöasetuksia Asetukset (Config): - Reset: Laite palautuu tehdasasetuksille - Backup settings: Luo laitteen asetuksista asetustiedosto - Restore settings: Laitteen asetustiedosto voidaan palauttaa koneelle - Firmware update: Voidaan päivittää laitteen ohjelmisto Järjestelmäloki (Log): - Näyttää tiedot laitteen toiminnasta - Download -> Tallentaa lokin tietokoneelle - Clear -> Tyhjentää lokin - Refresh -> Päivittää lokin CE Declaration of Conformity osoitteessa
