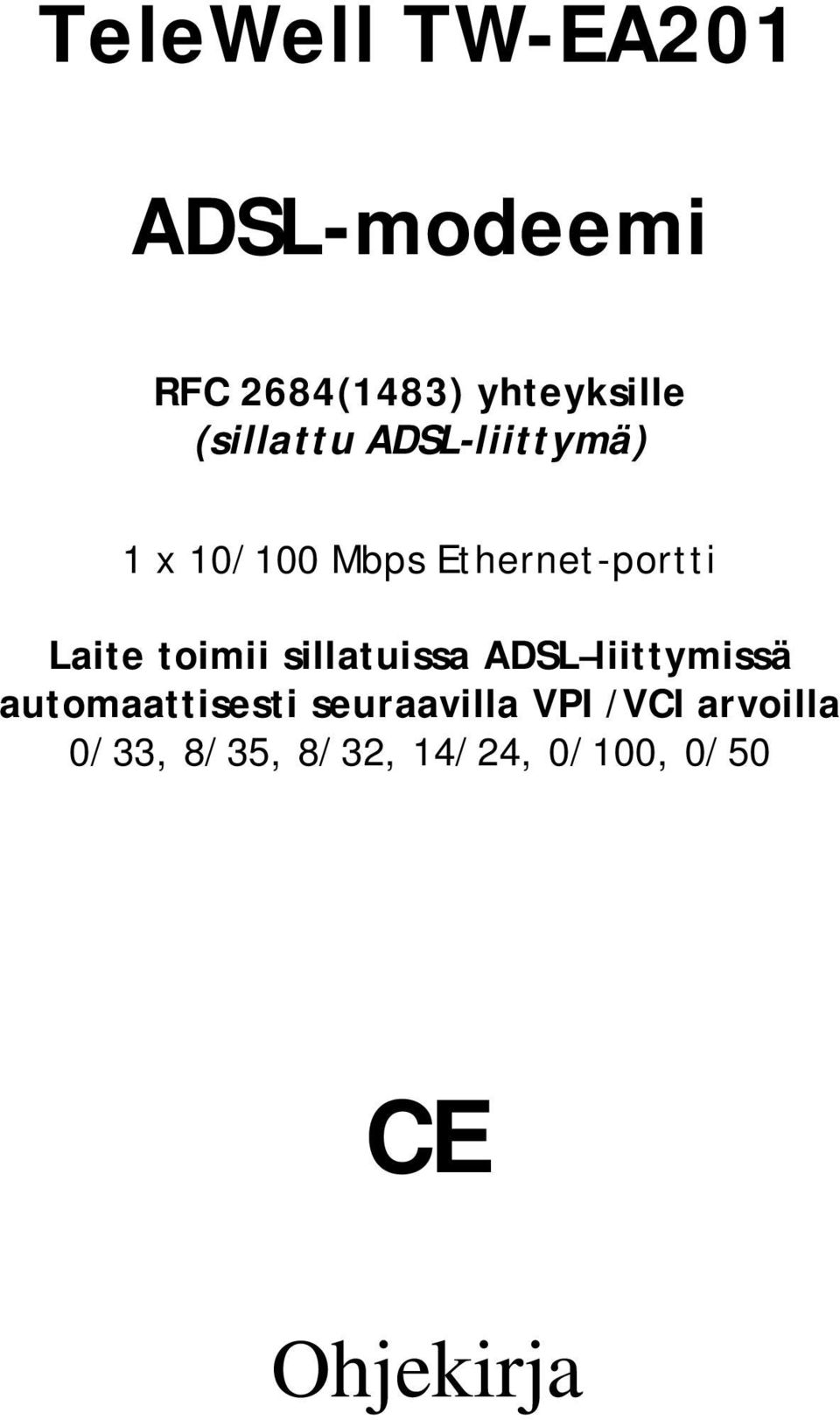

1 TeleWell TW-EA201 ADSL-modeemi RFC 2684(1483) yhteyksille (sillattu ADSL-liittymä) 1 x 10/100 Mbps Ethernet-portti Laite toimii sillatuissa ADSL liittymissä automaattisesti seuraavilla VPI /VCI arvoilla 0/33, 8/35, 8/32, 14/24, 0/100, 0/50 CE Ohjekirja

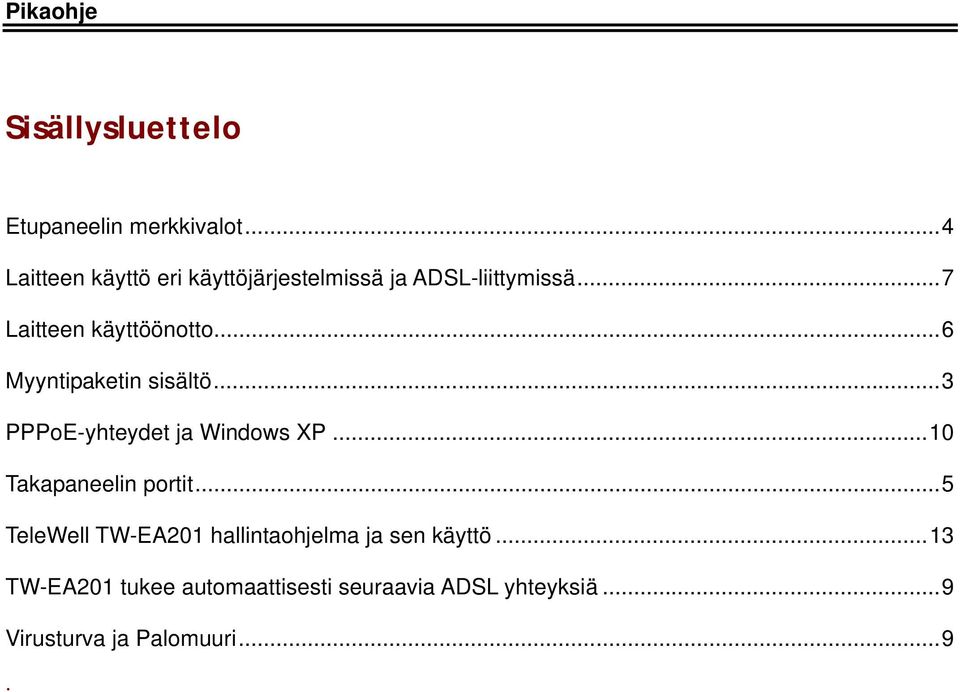

2 Pikaohje Sisällysluettelo Etupaneelin merkkivalot...4 Laitteen käyttö eri käyttöjärjestelmissä ja ADSL-liittymissä...7 Laitteen käyttöönotto...6 Myyntipaketin sisältö...3 PPPoE-yhteydet ja Windows XP...10 Takapaneelin portit...5 TeleWell TW-EA201 hallintaohjelma ja sen käyttö...13 TW-EA201 tukee automaattisesti seuraavia ADSL yhteyksiä...9 Virusturva ja Palomuuri...9.

3 Myyntipaketin sisältö ADSL-modeemi RJ-11 ADSL-puhelinjohto ja puhelinpistoke Ethernet (CAT-5 LAN) -kaapeli AC-AC verkkovirtamuuntaja 230 V AC 50 Hz 9V AC 1A Tämä pikaohje Jos käytetään tavallisia puhelimia, fakseja tai modeemeja ADSL-liittymän rinnalla niin jokaisella laitteella kyseisessä liittymässä pitää olla erillinen häiriönpoistin (ADSL suodatin ei sisälly myyntipakettiin). Laite on tarkoitettu käytettäväksi normaaleissa huoneen lämpöja kosteusolosuhteissa. Varoitukset Laitetta käytetään normaalissa puhelinverkossa ADSL-yhteydelle. Älä käytä muuta kuin laitteen alkuperäistä muuntajaa. Älä avaa laitetta itse. Laitteen takuu raukeaa, jos laite on avattu ilman Easytel Oy:n kirjallista lupaa. Laitetta ei saa käyttää muiden lämpöä tuottavien laitteiden päällä. 3

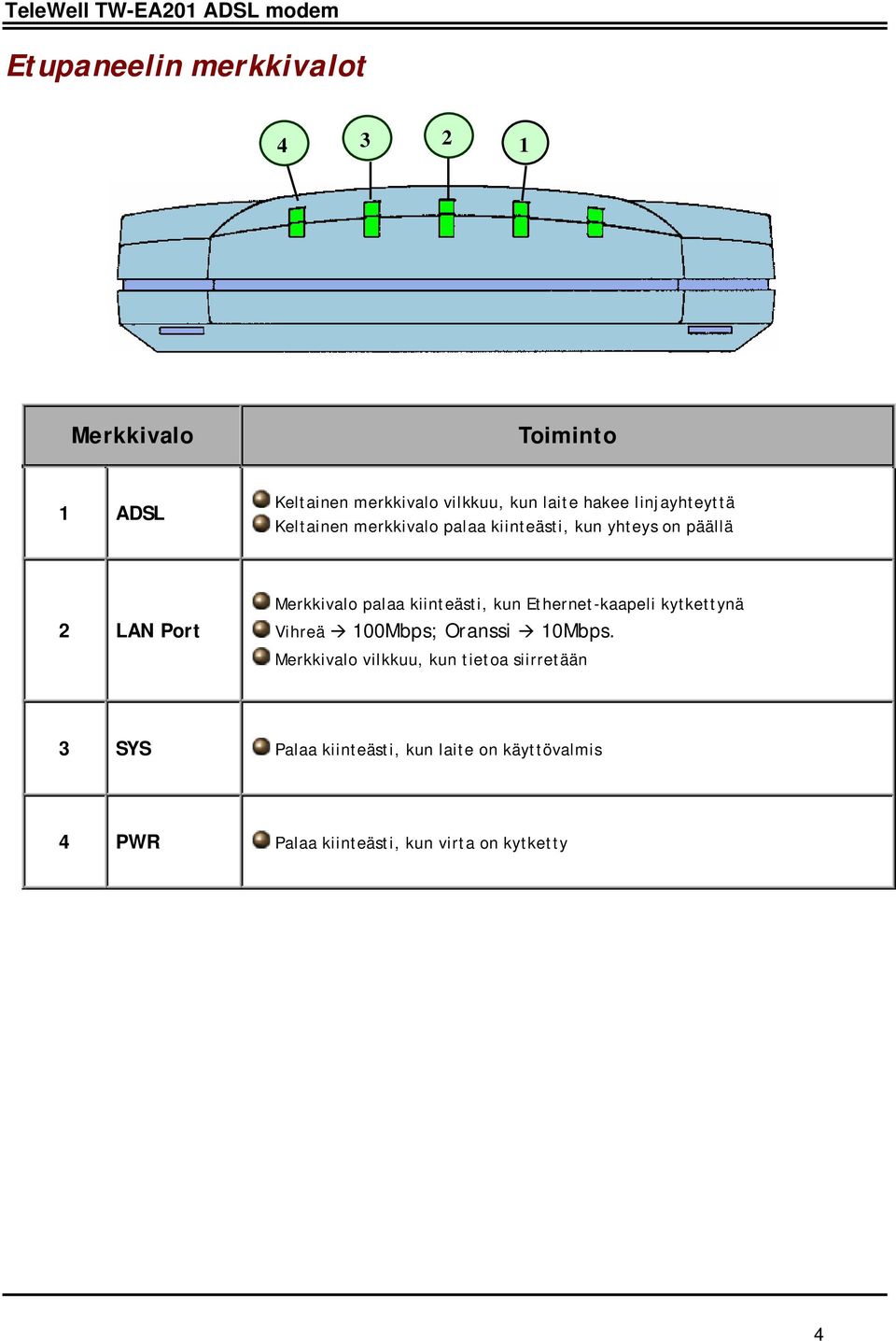

4 Etupaneelin merkkivalot Merkkivalo Toiminto 1 ADSL Keltainen merkkivalo vilkkuu, kun laite hakee linjayhteyttä Keltainen merkkivalo palaa kiinteästi, kun yhteys on päällä 2 LAN Port Merkkivalo palaa kiinteästi, kun Ethernet-kaapeli kytkettynä Vihreä 100Mbps; Oranssi 10Mbps. Merkkivalo vilkkuu, kun tietoa siirretään 3 SYS Palaa kiinteästi, kun laite on käyttövalmis 4 PWR Palaa kiinteästi, kun virta on kytketty 4

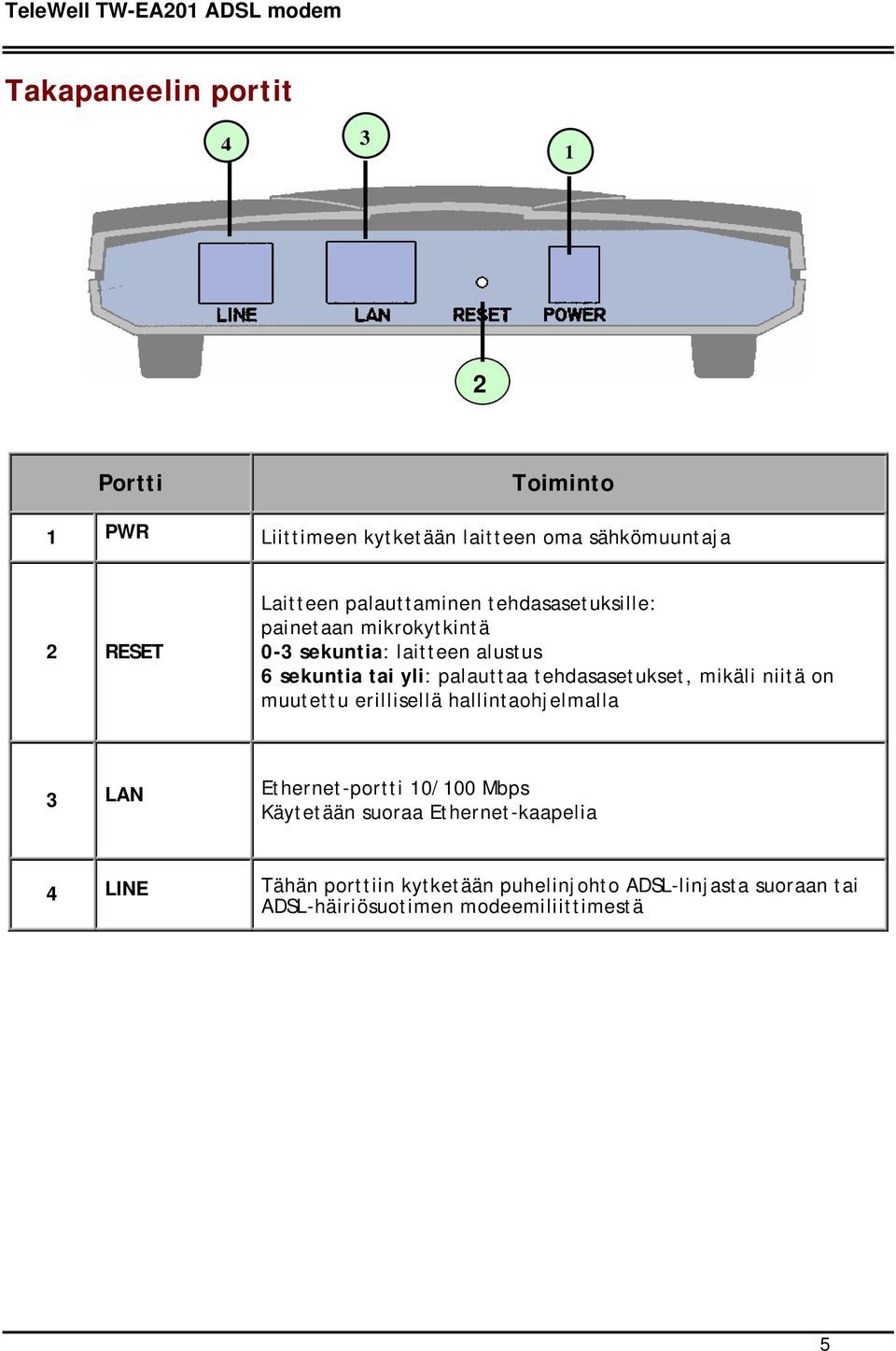

5 Takapaneelin portit Portti Toiminto 1 PWR Liittimeen kytketään laitteen oma sähkömuuntaja 2 RESET Laitteen palauttaminen tehdasasetuksille: painetaan mikrokytkintä 0-3 sekuntia: laitteen alustus 6 sekuntia tai yli: palauttaa tehdasasetukset, mikäli niitä on muutettu erillisellä hallintaohjelmalla 3 LAN Ethernet-portti 10/100 Mbps Käytetään suoraa Ethernet-kaapelia 4 LINE Tähän porttiin kytketään puhelinjohto ADSL-linjasta suoraan tai ADSL-häiriösuotimen modeemiliittimestä 5

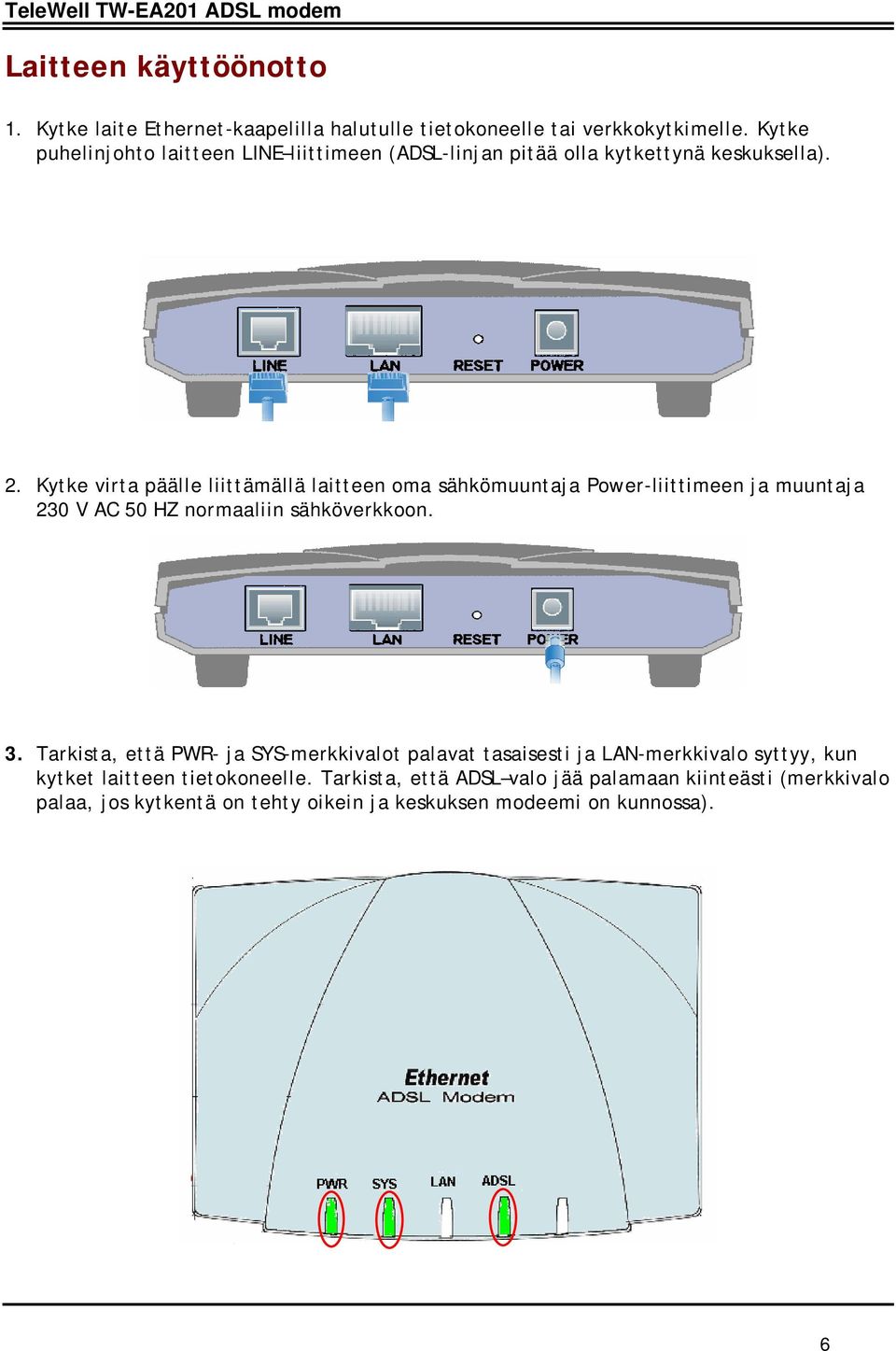

6 Laitteen käyttöönotto 1. Kytke laite Ethernet-kaapelilla halutulle tietokoneelle tai verkkokytkimelle. Kytke puhelinjohto laitteen LINE liittimeen (ADSL-linjan pitää olla kytkettynä keskuksella). 2. Kytke virta päälle liittämällä laitteen oma sähkömuuntaja Power-liittimeen ja muuntaja 230 V AC 50 HZ normaaliin sähköverkkoon. 3. Tarkista, että PWR- ja SYS-merkkivalot palavat tasaisesti ja LAN-merkkivalo syttyy, kun kytket laitteen tietokoneelle. Tarkista, että ADSL valo jää palamaan kiinteästi (merkkivalo palaa, jos kytkentä on tehty oikein ja keskuksen modeemi on kunnossa). 6

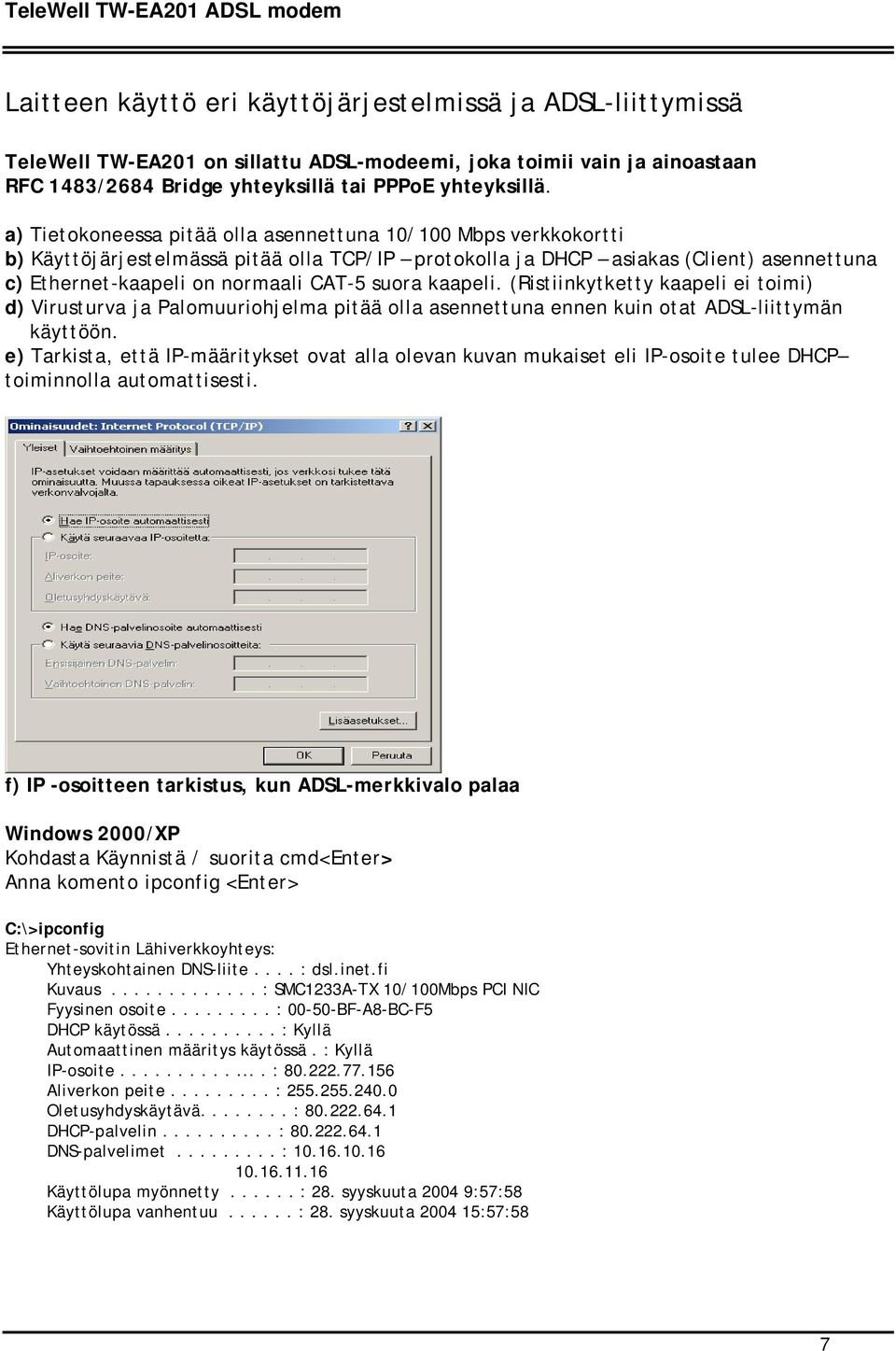

7 Laitteen käyttö eri käyttöjärjestelmissä ja ADSL-liittymissä TeleWell TW-EA201 on sillattu ADSL-modeemi, joka toimii vain ja ainoastaan RFC 1483/2684 Bridge yhteyksillä tai PPPoE yhteyksillä. a) Tietokoneessa pitää olla asennettuna 10/100 Mbps verkkokortti b) Käyttöjärjestelmässä pitää olla TCP/IP protokolla ja DHCP asiakas (Client) asennettuna c) Ethernet-kaapeli on normaali CAT-5 suora kaapeli. (Ristiinkytketty kaapeli ei toimi) d) Virusturva ja Palomuuriohjelma pitää olla asennettuna ennen kuin otat ADSL-liittymän käyttöön. e) Tarkista, että IP-määritykset ovat alla olevan kuvan mukaiset eli IP-osoite tulee DHCP toiminnolla automattisesti. f) IP -osoitteen tarkistus, kun ADSL-merkkivalo palaa Windows 2000/XP Kohdasta Käynnistä / suorita cmd<enter> Anna komento ipconfig <Enter> C:\>ipconfig Ethernet-sovitin Lähiverkkoyhteys: Yhteyskohtainen DNS-liite.... : dsl.inet.fi Kuvaus : SMC1233A-TX 10/100Mbps PCI NIC Fyysinen osoite : BF-A8-BC-F5 DHCP käytössä : Kyllä Automaattinen määritys käytössä. : Kyllä IP-osoite : Aliverkon peite : Oletusyhdyskäytävä : DHCP-palvelin : DNS-palvelimet : Käyttölupa myönnetty : 28. syyskuuta :57:58 Käyttölupa vanhentuu : 28. syyskuuta :57:58 7

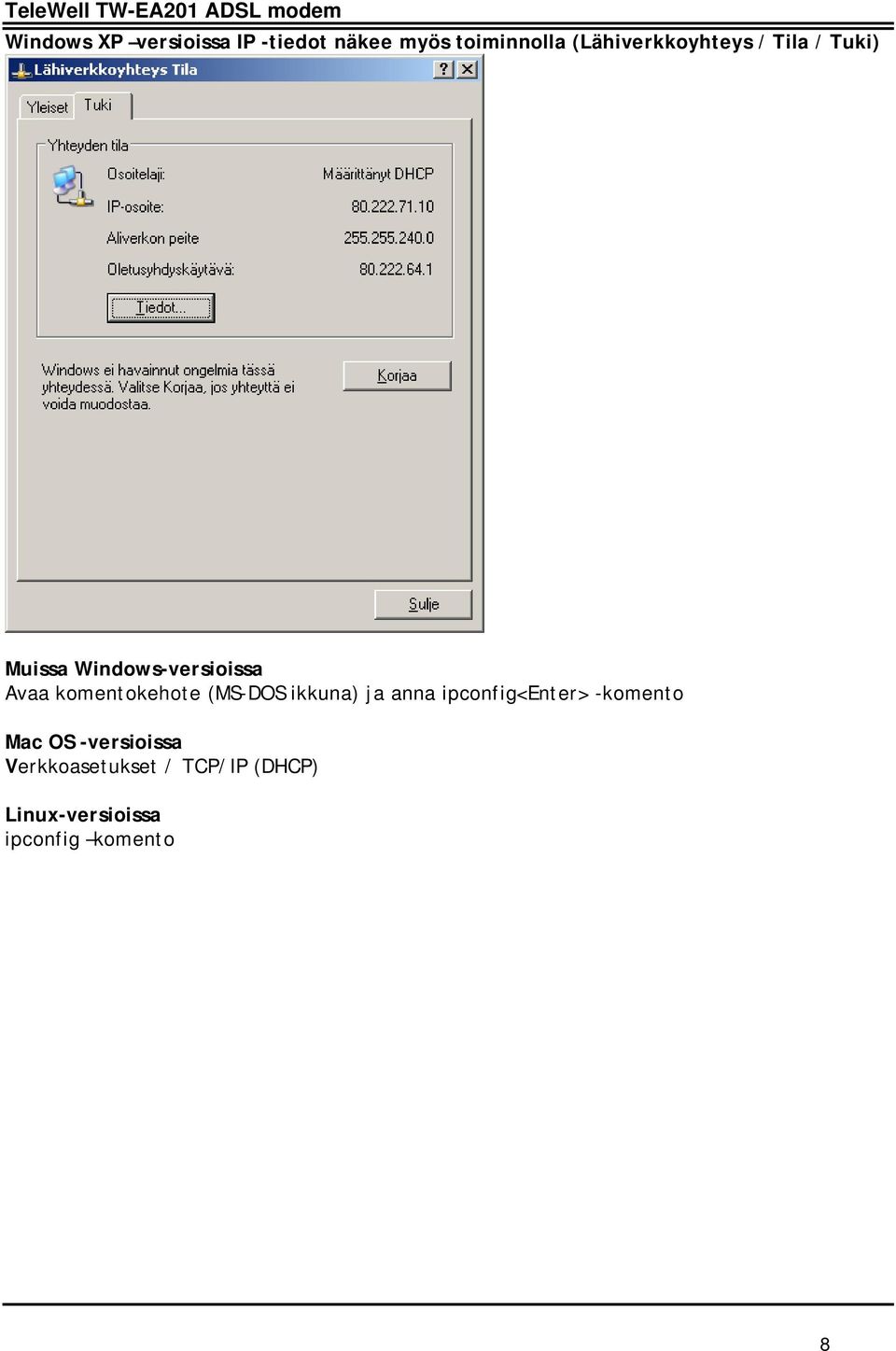

8 Windows XP versioissa IP -tiedot näkee myös toiminnolla (Lähiverkkoyhteys / Tila / Tuki) Muissa Windows-versioissa Avaa komentokehote (MS-DOS ikkuna) ja anna ipconfig<enter> -komento Mac OS -versioissa Verkkoasetukset / TCP/IP (DHCP) Linux-versioissa ipconfig komento 8

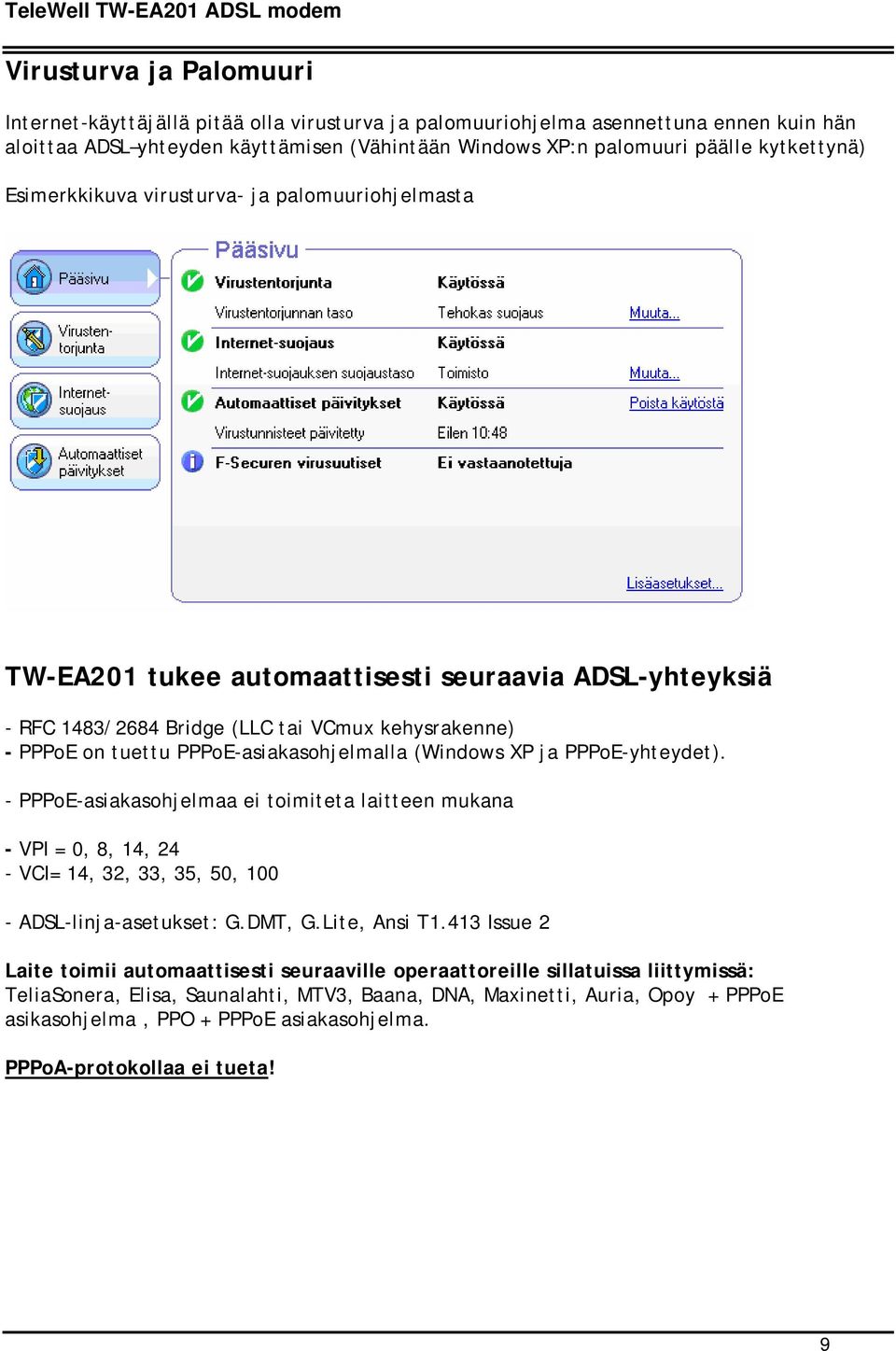

9 Virusturva ja Palomuuri Internet-käyttäjällä pitää olla virusturva ja palomuuriohjelma asennettuna ennen kuin hän aloittaa ADSL yhteyden käyttämisen (Vähintään Windows XP:n palomuuri päälle kytkettynä) Esimerkkikuva virusturva- ja palomuuriohjelmasta TW-EA201 tukee automaattisesti seuraavia ADSL-yhteyksiä - RFC 1483/2684 Bridge (LLC tai VCmux kehysrakenne) - PPPoE on tuettu PPPoE-asiakasohjelmalla (Windows XP ja PPPoE-yhteydet). - PPPoE-asiakasohjelmaa ei toimiteta laitteen mukana - VPI = 0, 8, 14, 24 - VCI= 14, 32, 33, 35, 50, ADSL-linja-asetukset: G.DMT, G.Lite, Ansi T1.413 Issue 2 Laite toimii automaattisesti seuraaville operaattoreille sillatuissa liittymissä: TeliaSonera, Elisa, Saunalahti, MTV3, Baana, DNA, Maxinetti, Auria, Opoy + PPPoE asikasohjelma, PPO + PPPoE asiakasohjelma. PPPoA-protokollaa ei tueta! 9

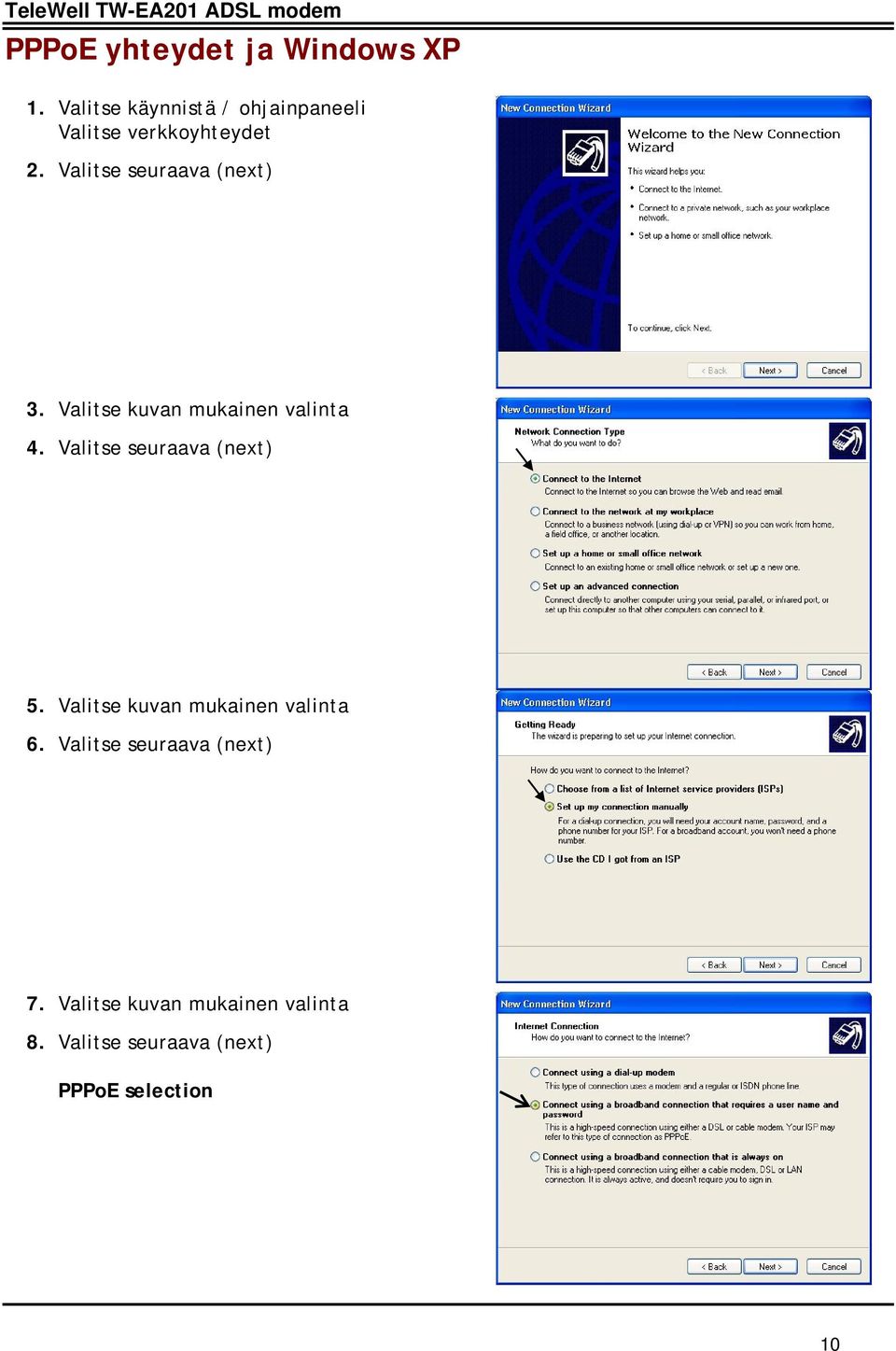

10 PPPoE yhteydet ja Windows XP 1. Valitse käynnistä / ohjainpaneeli Valitse verkkoyhteydet 2. Valitse seuraava (next) 3. Valitse kuvan mukainen valinta 4. Valitse seuraava (next) 5. Valitse kuvan mukainen valinta 6. Valitse seuraava (next) 7. Valitse kuvan mukainen valinta 8. Valitse seuraava (next) PPPoE selection 10

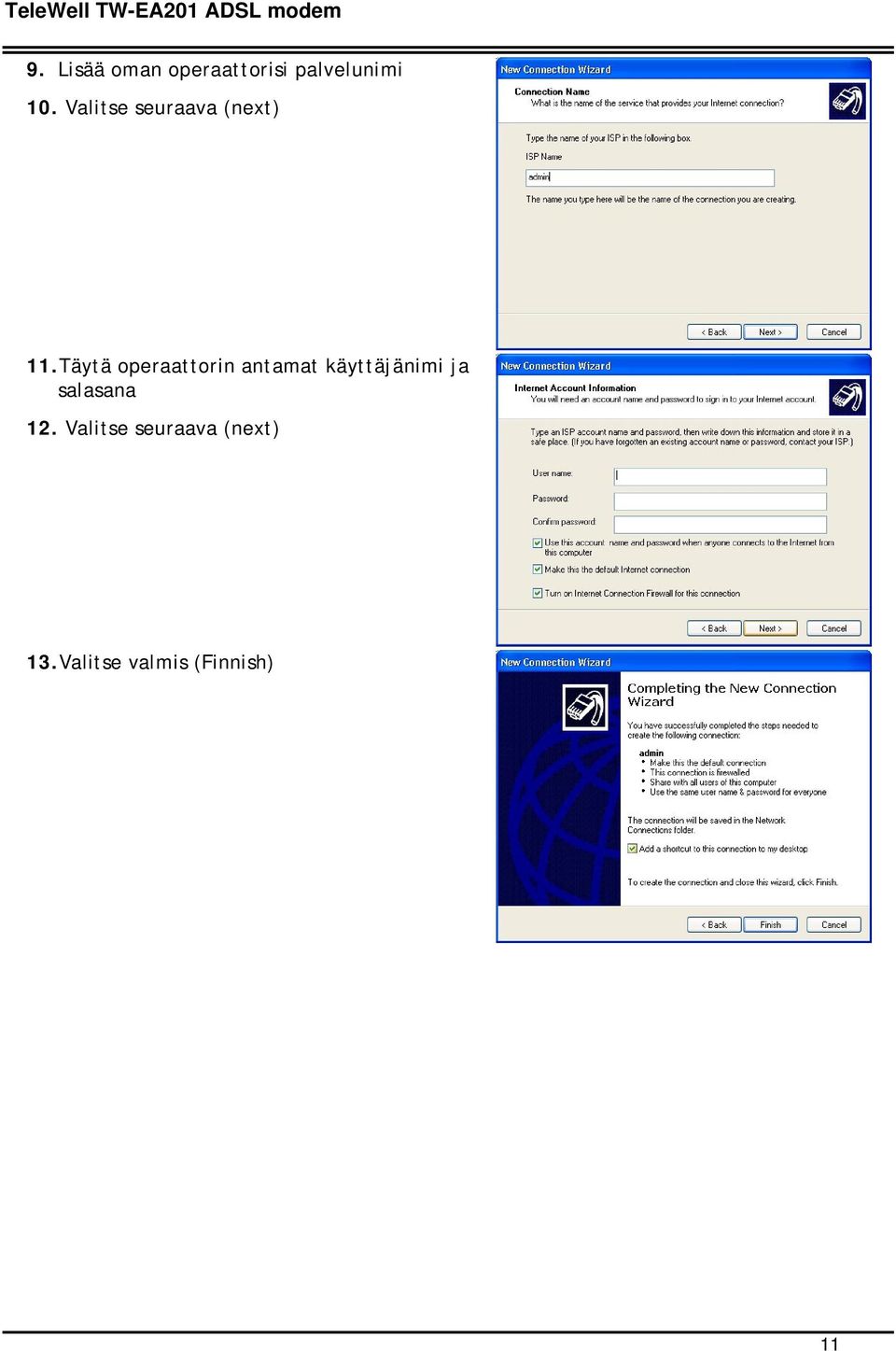

11 9. Lisää oman operaattorisi palvelunimi 10. Valitse seuraava (next) 11.Täytä operaattorin antamat käyttäjänimi ja salasana 12. Valitse seuraava (next) 13.Valitse valmis (Finnish) 11

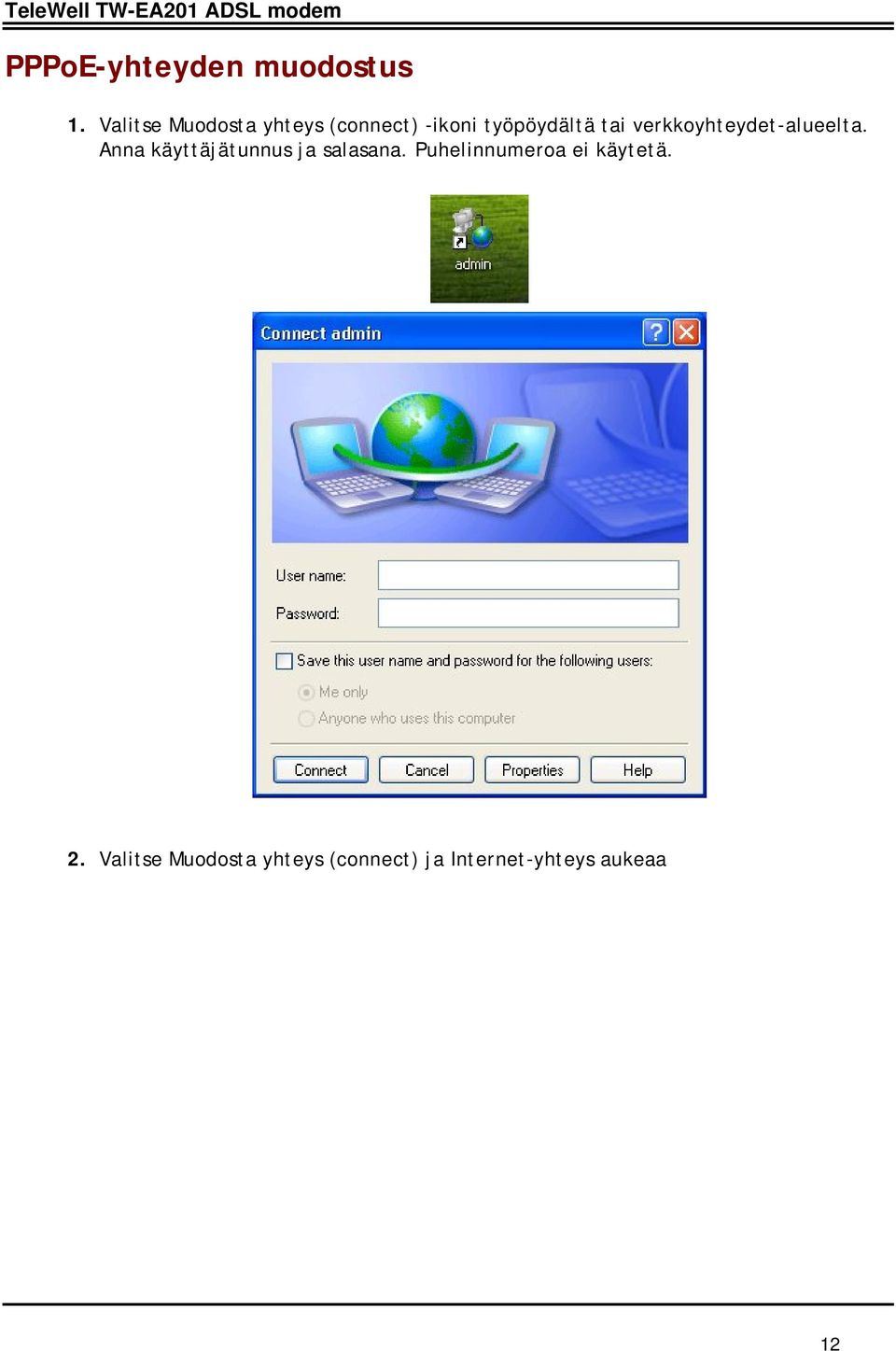

12 PPPoE-yhteyden muodostus 1. Valitse Muodosta yhteys (connect) -ikoni työpöydältä tai verkkoyhteydet-alueelta. Anna käyttäjätunnus ja salasana. Puhelinnumeroa ei käytetä. 2. Valitse Muodosta yhteys (connect) ja Internet-yhteys aukeaa 12

13 TeleWell TW-EA201 hallintaohjelma ja sen käyttö TeleWell TW-EA201 hallintaohjelma asennetaan asennus CD-levyltä vain tarvittaessa. Ohjelmalla voidaan muuttaa laitteen VPI- ja VCI-arvoja, mutta ei muita arvoja. Normaalisti laitteeseen ei tarvitse muuttaa mitään asetuksia. Hallintaohjelma on testattu vain ja ainoastaan Windows 2000 (sp4)- ja Xp (sp1/sp2)- ympäristöissä. Ohjelmaa tarvitaan vain, jos halutaan tarkistaa linjan nopeusasetuksia Ohjelmaa ei saa jättää päälle pysyvästi, vaan se tulee sulkea lopeta-painikkeesta Ennen kuin muutat arvoja, niin varmista tiedot operaattoriltasi Ok-valinta tallentaa muutokset ja modeemi käynnistyy uudelleen Lopeta-valinta sulkee ohjelman ilman muutoksia Ruudussa näkyvät asetukset ovat laitteen itsensä selvittämiä asetuksia Linjanopeus tulee sen mukaan, mitä linjan laatu kestää ja mitä operaattori on asettanut maksiminopeudeksi 13

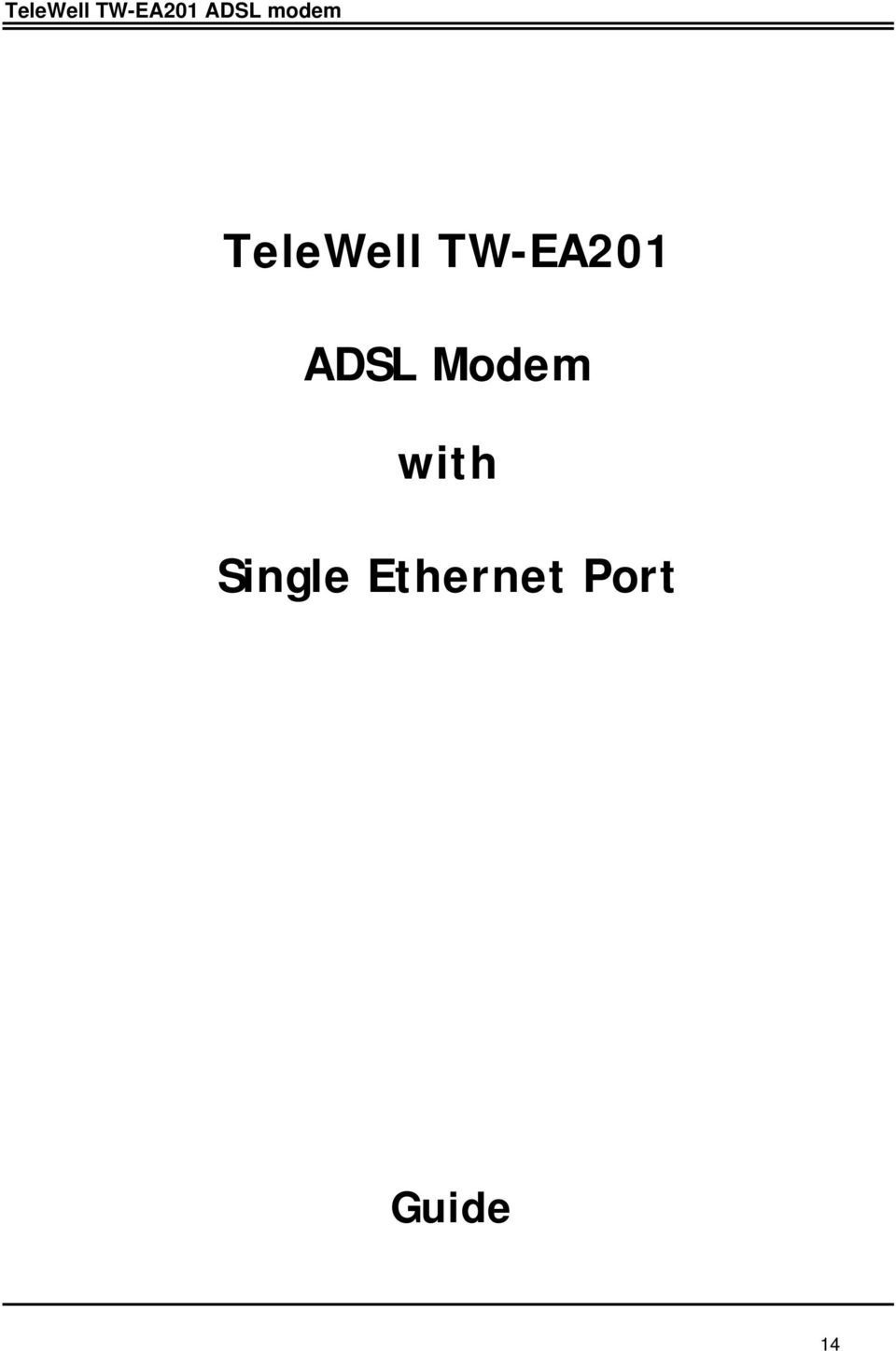

14 TeleWell TW-EA201 ADSL Modem with Single Ethernet Port Guide 14

15 ADSL Modem Index Connecting Your ADSL Router... 6, 18 Package Contents... 3, 15 PPPoE...19 The Front LEDs...16 The Rear Ports...17 This modem supports automatically following ISP settings...23 Virus and Firewall...24 Utility to check line settings comes with device on CD

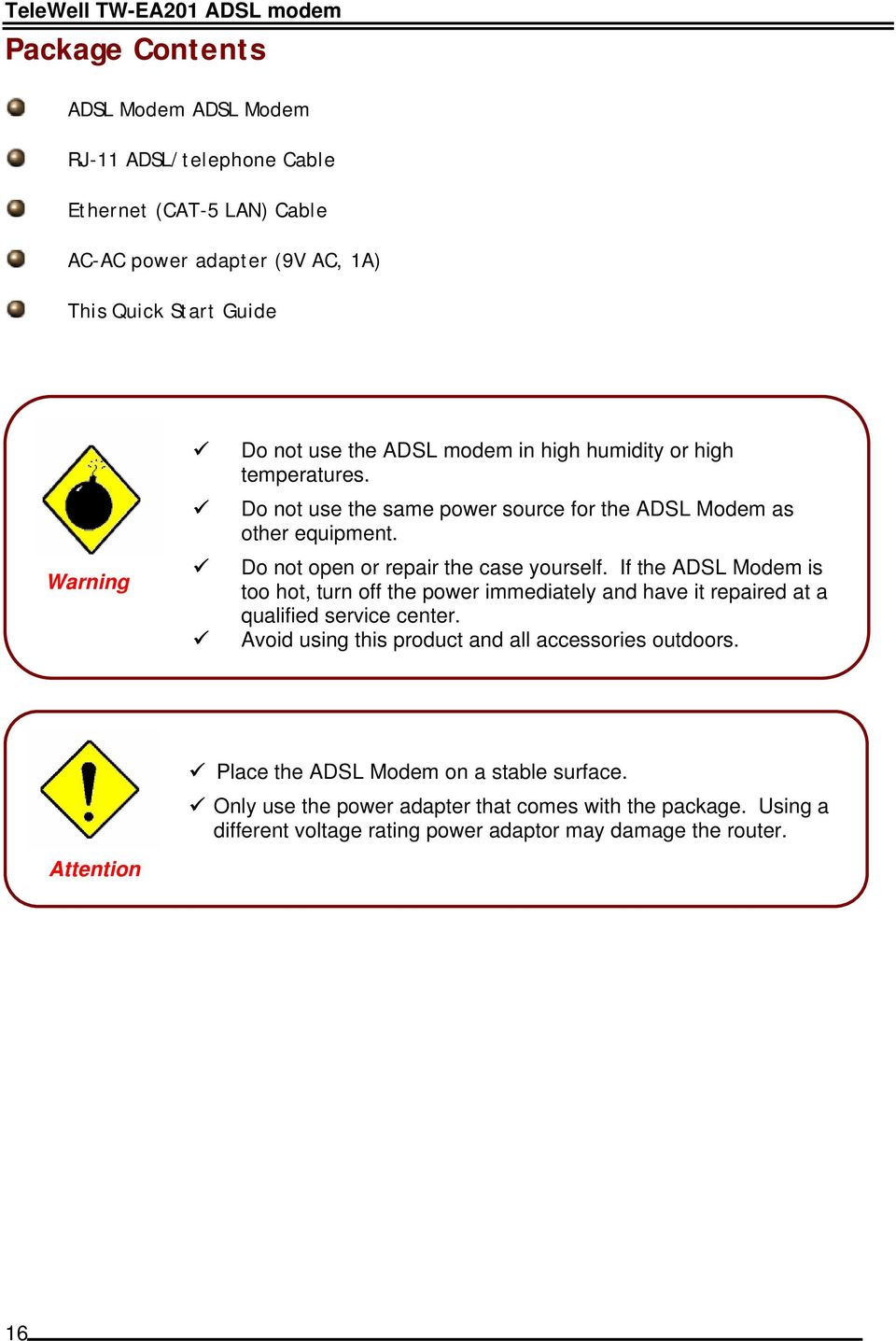

16 Package Contents ADSL Modem ADSL Modem RJ-11 ADSL/telephone Cable Ethernet (CAT-5 LAN) Cable AC-AC power adapter (9V AC, 1A) This Quick Start Guide Warning Do not use the ADSL modem in high humidity or high temperatures. Do not use the same power source for the ADSL Modem as other equipment. Do not open or repair the case yourself. If the ADSL Modem is too hot, turn off the power immediately and have it repaired at a qualified service center. Avoid using this product and all accessories outdoors. Attention Place the ADSL Modem on a stable surface. Only use the power adapter that comes with the package. Using a different voltage rating power adaptor may damage the router. 16

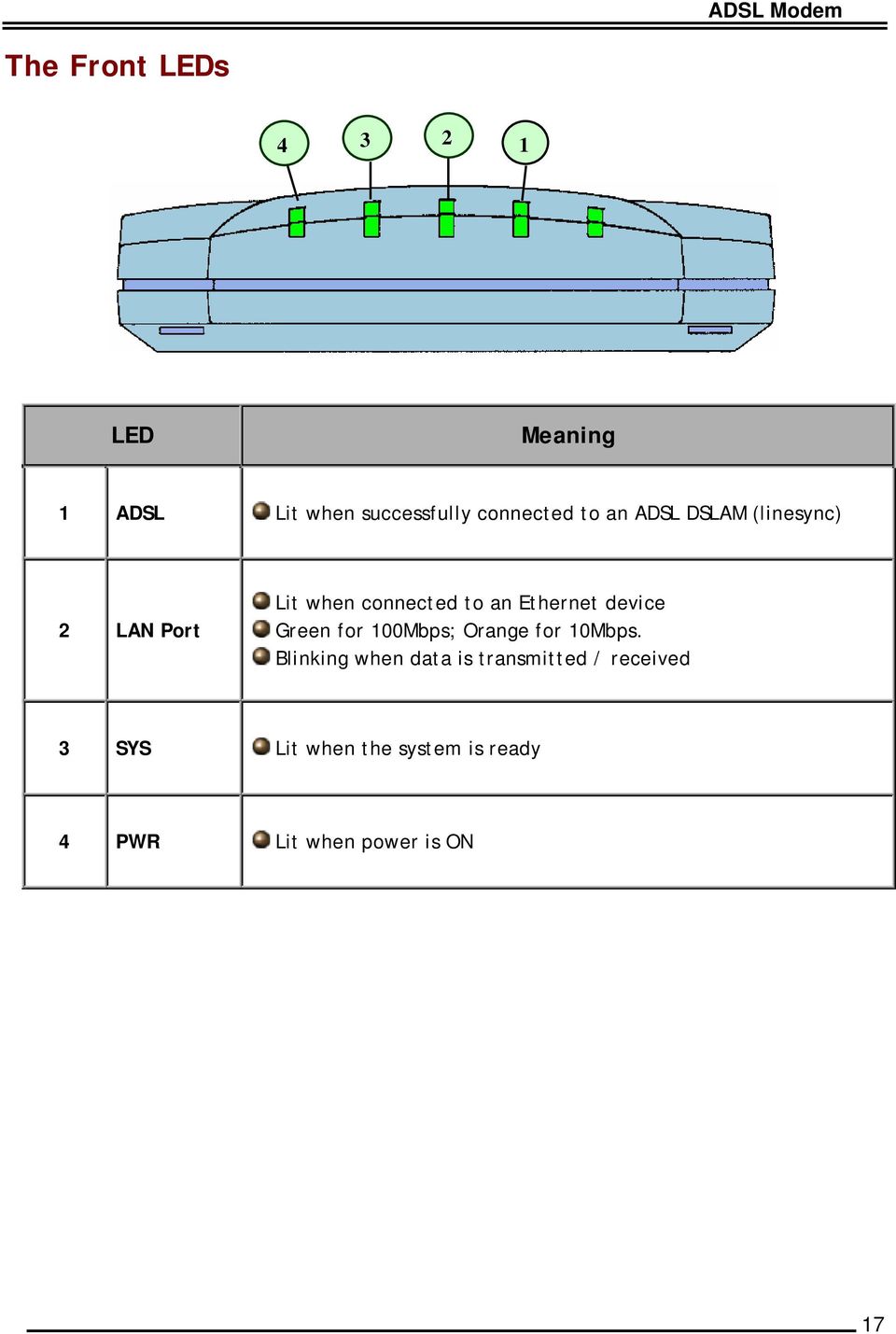

17 ADSL Modem The Front LEDs LED Meaning 1 ADSL Lit when successfully connected to an ADSL DSLAM (linesync) 2 LAN Port Lit when connected to an Ethernet device Green for 100Mbps; Orange for 10Mbps. Blinking when data is transmitted / received 3 SYS Lit when the system is ready 4 PWR Lit when power is ON 17

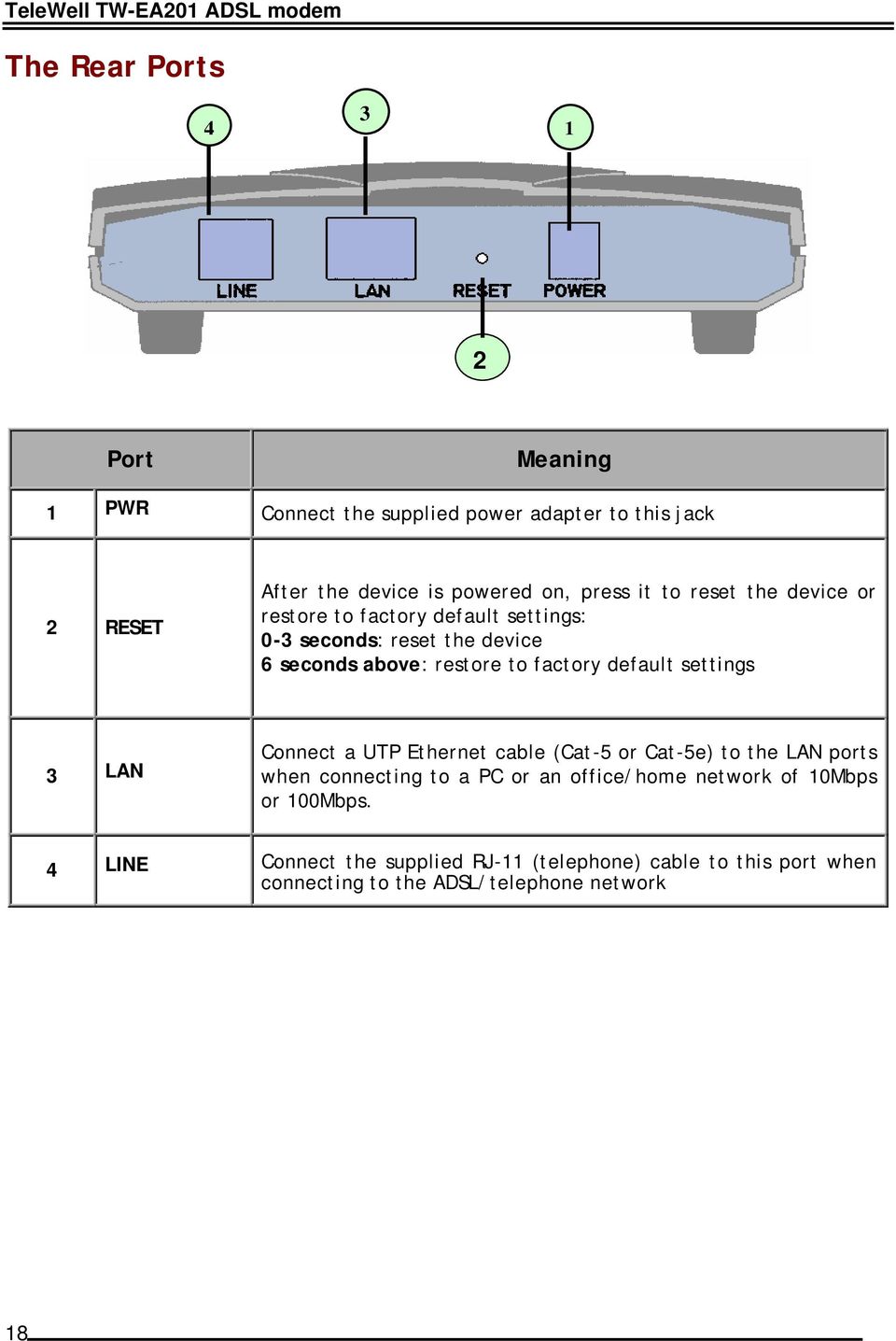

18 The Rear Ports Port Meaning 1 PWR Connect the supplied power adapter to this jack 2 RESET After the device is powered on, press it to reset the device or restore to factory default settings: 0-3 seconds: reset the device 6 seconds above: restore to factory default settings 3 LAN Connect a UTP Ethernet cable (Cat-5 or Cat-5e) to the LAN ports when connecting to a PC or an office/home network of 10Mbps or 100Mbps. 4 LINE Connect the supplied RJ-11 (telephone) cable to this port when connecting to the ADSL/telephone network 18

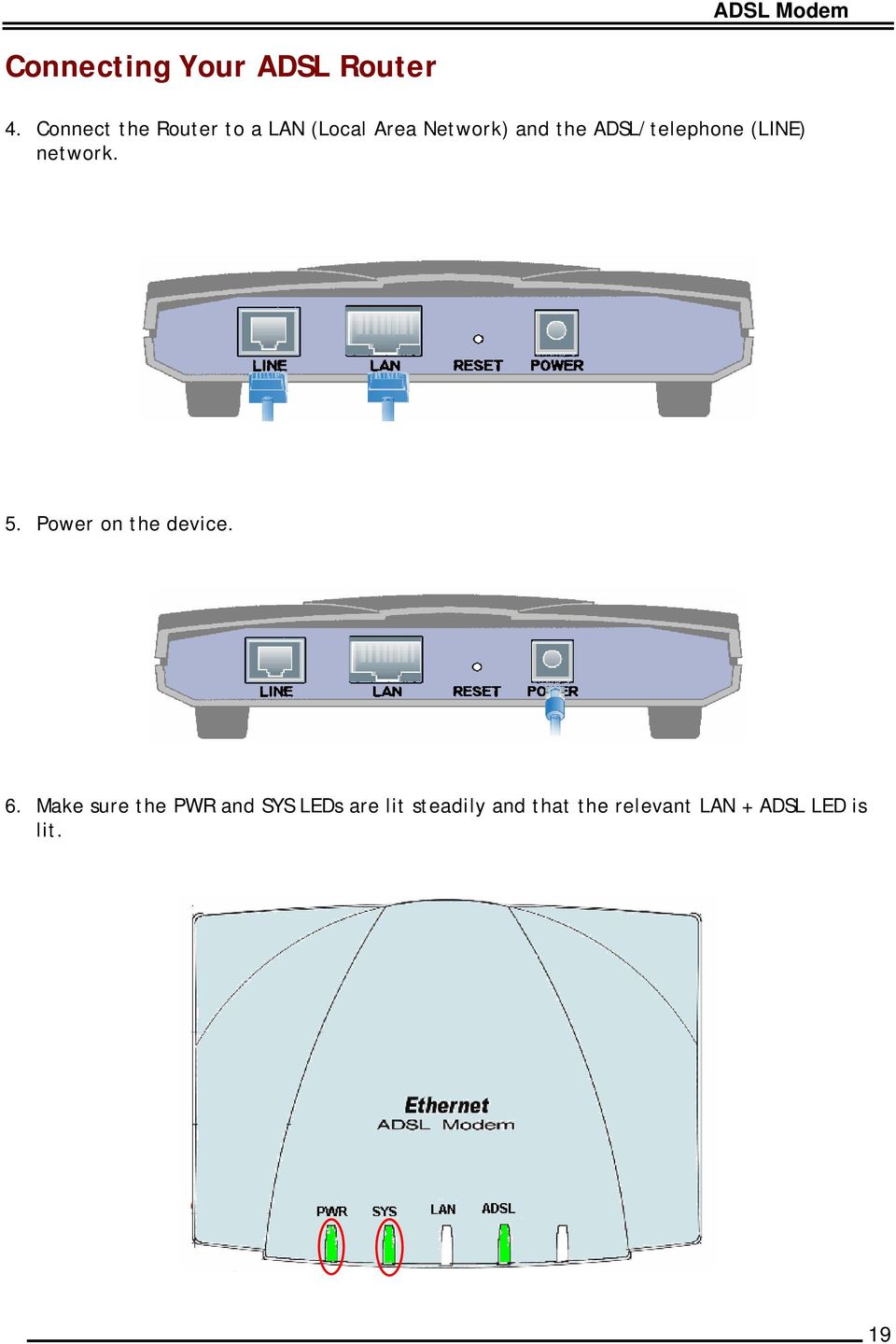

19 ADSL Modem Connecting Your ADSL Router 4. Connect the Router to a LAN (Local Area Network) and the ADSL/telephone (LINE) network. 5. Power on the device. 6. Make sure the PWR and SYS LEDs are lit steadily and that the relevant LAN + ADSL LED is lit. 19

20 Configuring PC in Windows XP (PPPoE only) 14.Go to Start / Control Panel. In the Control Panel, select add a new network, 15. After the opening banner, Windows will tell you that the new connection wizard and You will then see the following screen. Click Next > 16.Select Connect to the Internet and click Next >. 17.Select Set up my connection manually and click next >. 20

21 18.Select the Connect using a broadband connection the requires a user name and password, and click next >. ADSL Modem PPPoE selection. 19.In the window, type the name of your ISP in the following box, and click next >. 20.Type an ISP account name and password then write down the information and store it in a safe place, and click next >. 21.You have successfully completed the steps, click Finish. 21

22 ADSL Modem WAN Adapter (PPPoE) 3. Click Connect icon on the desktop. The following window should appear. Enter the Username and Password provided by your ISP. Let the Phone number field be blank. 4. Click Connect and get ready to surf the Internet 22

23 ADSL Modem Windows, Linux, Mac etc. OS + Operators This TeleWell TW-EA201 ADSL modem is designed for pure Bridge ADSL connections. It means that modem uses Ethernet port of the computer for Internet traffic. Ethernet port IP settings must be automatic (DHCP) Operating system will receive IP from ISP automatically. 23

24 Virus protection and Firewall Client must use virus protection and firewall to protect his PC from attacks and Trojans (Windows XP has Firewall build in) Here is just example about good Virus / Firewall software Do not use Internet connections without Virus protection and without Firewall software This modem supports automatically following ISP settings RFC 1483/2684 Bridge ( LLC or VCmux encapsulation) PPPoE is supported with PPPoE client software (not included) PPPoE is included in Windows Xp, 2000, Me etc. VPI = 0, 8, 14, 24 and VCI = 14, 32, 33, 35, 50, 100 These settings will cover most of the operators like TeliaSonera, Elisa, Saunalahti, MTV3, Baana, DNA, Maxinetti, Auria, Opoy with PPPoE client as well PPO with PPPoE client. PPPoA is not supported 24

25 ADSL Modem Utility to check line settings comes with device on CD Utility has been tested on Windows Xp ( SP1+ SP2). Other windows version may work also. Do not set new values. Device is automatic. If new values has to be used then contact your ISP first. If you press OK then all changed values will be saved into flash of the device. 25
