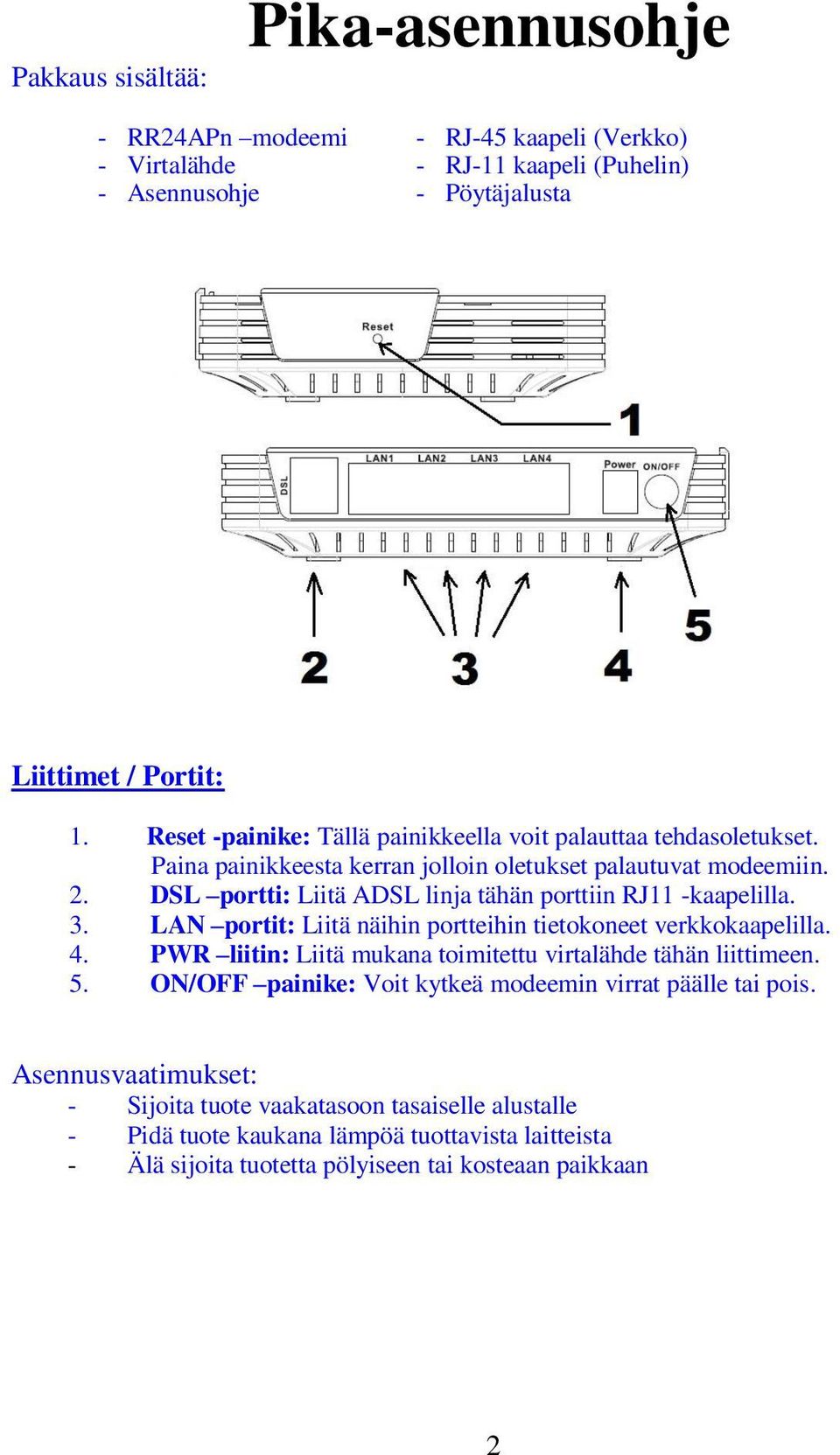

2 Pakkaus sisältää: Pika-asennusohje - RR24APn modeemi - RJ-45 kaapeli (Verkko) - Virtalähde - RJ-11 kaapeli (Puhelin) - Asennusohje - Pöytäjalusta Liittimet / Portit: 1. Reset -painike: Tällä painikkeella voit palauttaa tehdasoletukset. Paina painikkeesta kerran jolloin oletukset palautuvat modeemiin. 2. DSL portti: Liitä ADSL linja tähän porttiin RJ11 -kaapelilla. 3. LAN portit: Liitä näihin portteihin tietokoneet verkkokaapelilla. 4. PWR liitin: Liitä mukana toimitettu virtalähde tähän liittimeen. 5. ON/OFF painike: Voit kytkeä modeemin virrat päälle tai pois. Asennusvaatimukset: - Sijoita tuote vaakatasoon tasaiselle alustalle - Pidä tuote kaukana lämpöä tuottavista laitteista - Älä sijoita tuotetta pölyiseen tai kosteaan paikkaan 2

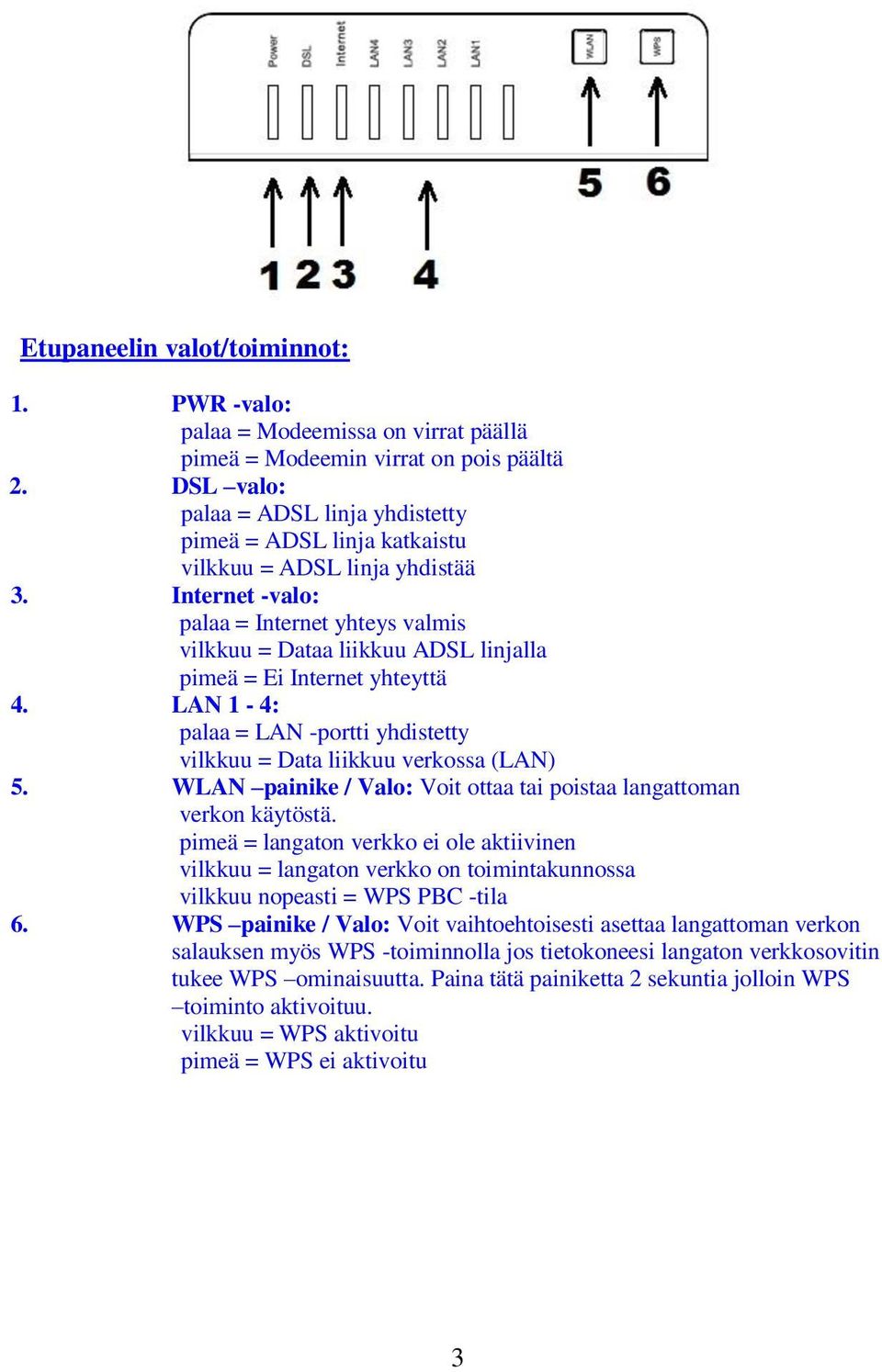

3 Etupaneelin valot/toiminnot: 1. PWR -valo: palaa = Modeemissa on virrat päällä pimeä = Modeemin virrat on pois päältä 2. DSL valo: palaa = ADSL linja yhdistetty pimeä = ADSL linja katkaistu vilkkuu = ADSL linja yhdistää 3. Internet -valo: palaa = Internet yhteys valmis vilkkuu = Dataa liikkuu ADSL linjalla pimeä = Ei Internet yhteyttä 4. LAN 1-4: palaa = LAN -portti yhdistetty vilkkuu = Data liikkuu verkossa (LAN) 5. WLAN painike / Valo: Voit ottaa tai poistaa langattoman verkon käytöstä. pimeä = langaton verkko ei ole aktiivinen vilkkuu = langaton verkko on toimintakunnossa vilkkuu nopeasti = WPS PBC -tila 6. WPS painike / Valo: Voit vaihtoehtoisesti asettaa langattoman verkon salauksen myös WPS -toiminnolla jos tietokoneesi langaton verkkosovitin tukee WPS ominaisuutta. Paina tätä painiketta 2 sekuntia jolloin WPS toiminto aktivoituu. vilkkuu = WPS aktivoitu pimeä = WPS ei aktivoitu 3

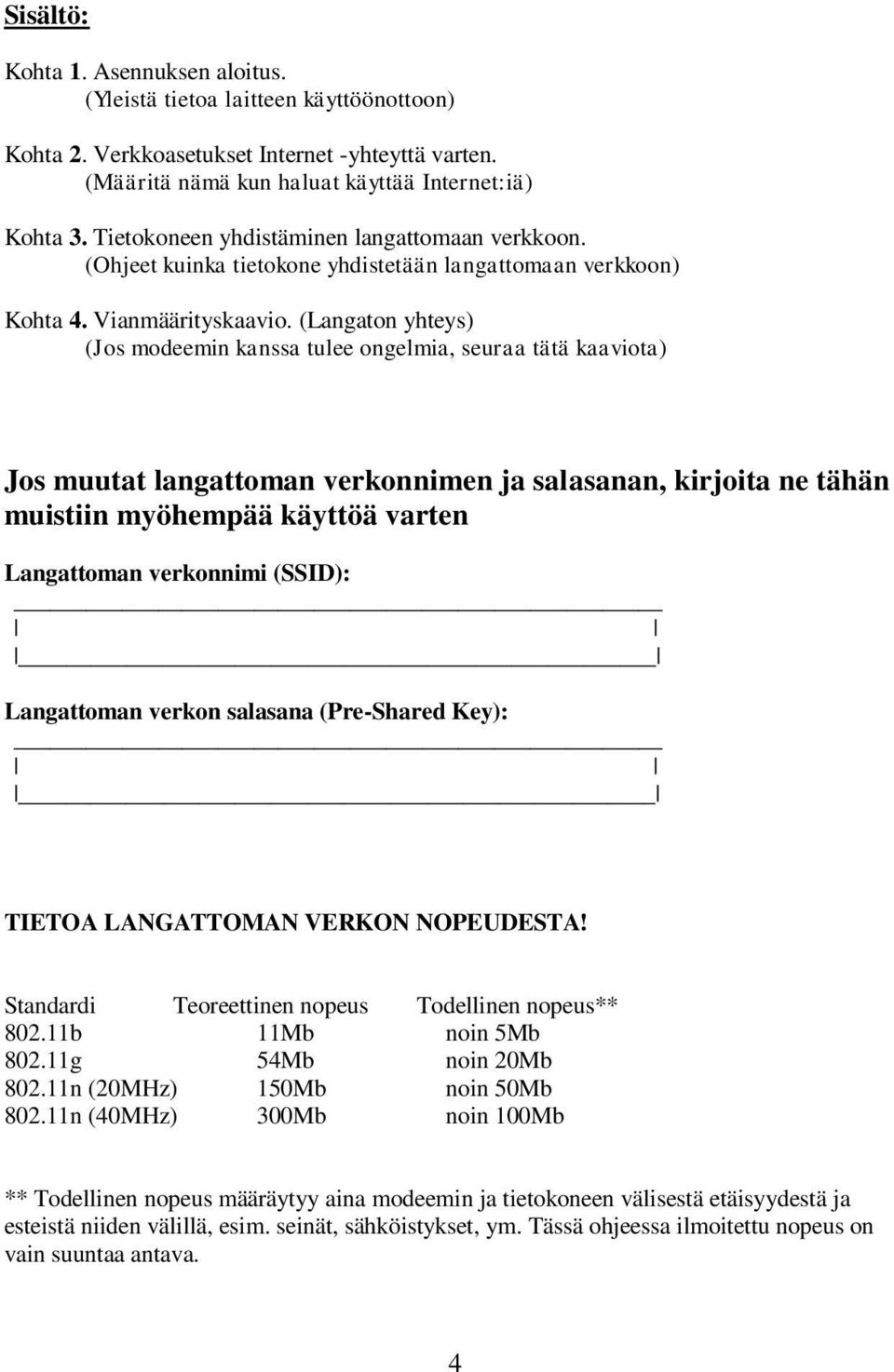

4 Sisältö: Kohta 1. Asennuksen aloitus. (Yleistä tietoa laitteen käyttöönottoon) Kohta 2. Verkkoasetukset Internet -yhteyttä varten. (Määritä nämä kun haluat käyttää Internet:iä) Kohta 3. Tietokoneen yhdistäminen langattomaan verkkoon. (Ohjeet kuinka tietokone yhdistetään langattomaan verkkoon) Kohta 4. Vianmäärityskaavio. (Langaton yhteys) (Jos modeemin kanssa tulee ongelmia, seuraa tätä kaaviota) Jos muutat langattoman verkonnimen ja salasanan, kirjoita ne tähän muistiin myöhempää käyttöä varten Langattoman verkonnimi (SSID): Langattoman verkon salasana (Pre-Shared Key): TIETOA LANGATTOMAN VERKON NOPEUDESTA! Standardi Teoreettinen nopeus Todellinen nopeus** b 11Mb noin 5Mb g 54Mb noin 20Mb n (20MHz) 150Mb noin 50Mb n (40MHz) 300Mb noin 100Mb ** Todellinen nopeus määräytyy aina modeemin ja tietokoneen välisestä etäisyydestä ja esteistä niiden välillä, esim. seinät, sähköistykset, ym. Tässä ohjeessa ilmoitettu nopeus on vain suuntaa antava. 4

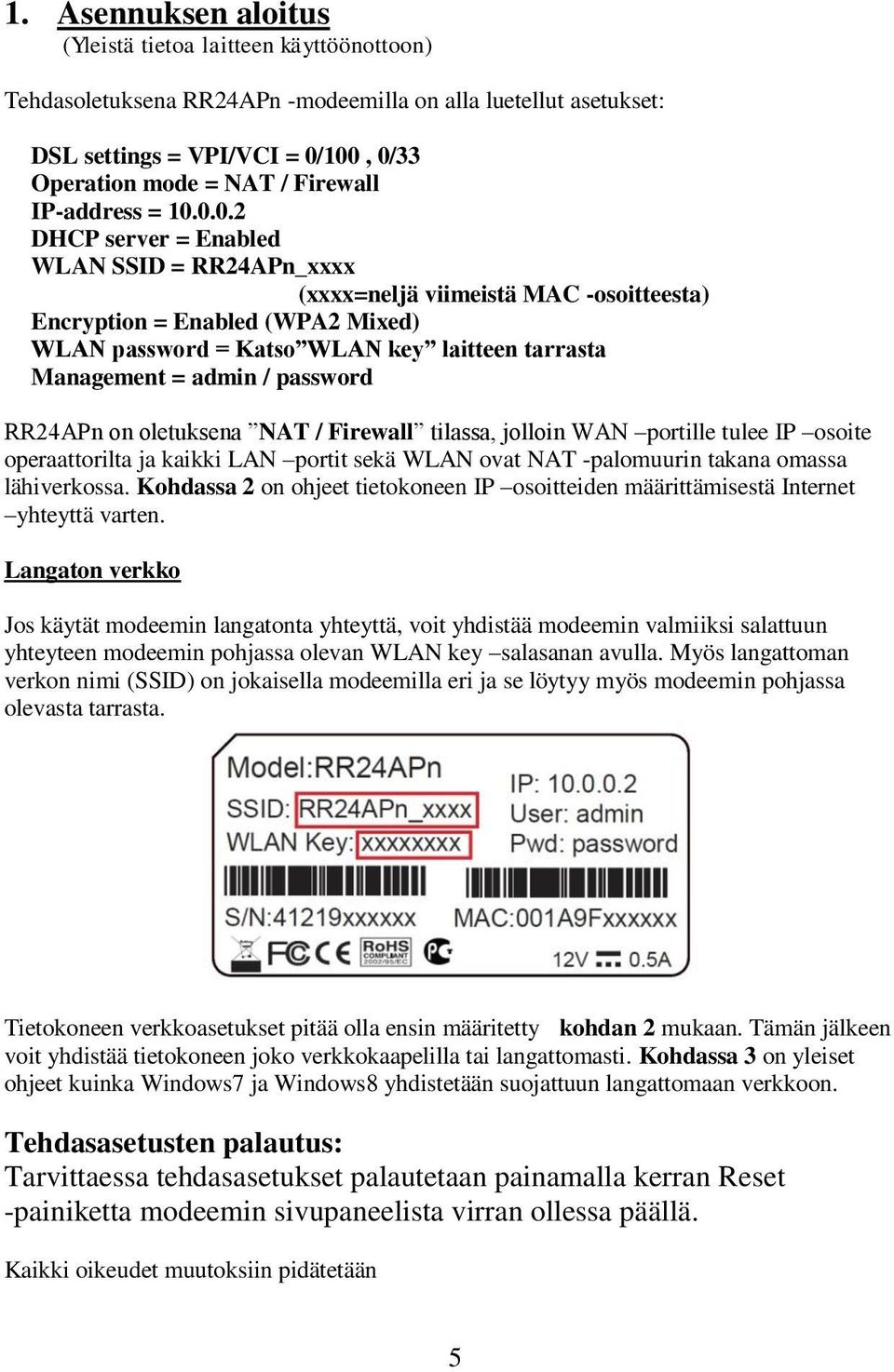

5 1. Asennuksen aloitus (Yleistä tietoa laitteen käyttöönottoon) Tehdasoletuksena RR24APn -modeemilla on alla luetellut asetukset: DSL settings = VPI/VCI = 0/100, 0/33 Operation mode = NAT / Firewall IP-address = DHCP server = Enabled WLAN SSID = RR24APn_xxxx (xxxx=neljä viimeistä MAC -osoitteesta) Encryption = Enabled (WPA2 Mixed) WLAN password = Katso WLAN key laitteen tarrasta Management = admin / password RR24APn on oletuksena NAT / Firewall tilassa, jolloin WAN portille tulee IP osoite operaattorilta ja kaikki LAN portit sekä WLAN ovat NAT -palomuurin takana omassa lähiverkossa. Kohdassa 2 on ohjeet tietokoneen IP osoitteiden määrittämisestä Internet yhteyttä varten. Langaton verkko Jos käytät modeemin langatonta yhteyttä, voit yhdistää modeemin valmiiksi salattuun yhteyteen modeemin pohjassa olevan WLAN key salasanan avulla. Myös langattoman verkon nimi (SSID) on jokaisella modeemilla eri ja se löytyy myös modeemin pohjassa olevasta tarrasta. Tietokoneen verkkoasetukset pitää olla ensin määritetty kohdan 2 mukaan. Tämän jälkeen voit yhdistää tietokoneen joko verkkokaapelilla tai langattomasti. Kohdassa 3 on yleiset ohjeet kuinka Windows7 ja Windows8 yhdistetään suojattuun langattomaan verkkoon. Tehdasasetusten palautus: Tarvittaessa tehdasasetukset palautetaan painamalla kerran Reset -painiketta modeemin sivupaneelista virran ollessa päällä. Kaikki oikeudet muutoksiin pidätetään 5

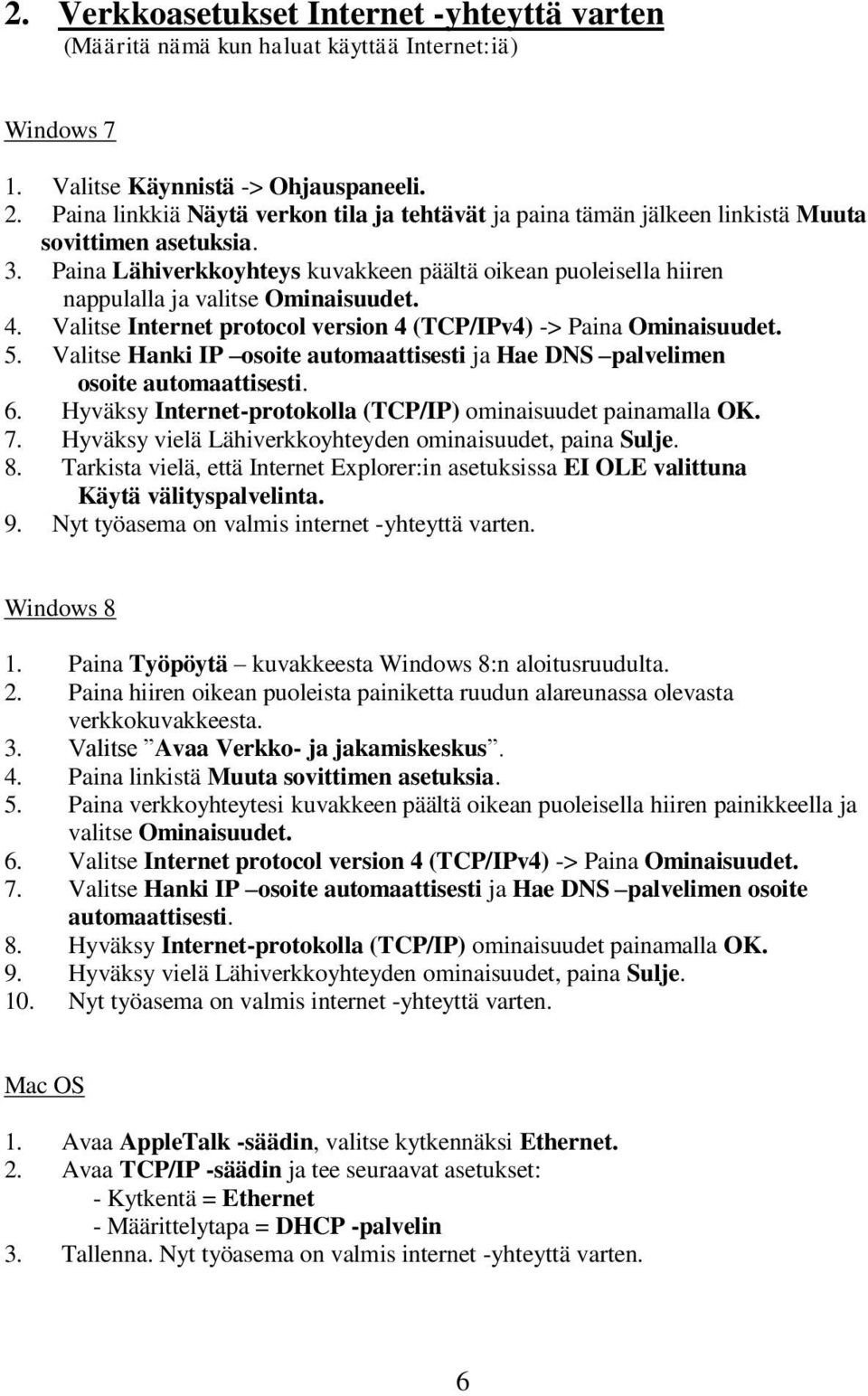

6 2. Verkkoasetukset Internet -yhteyttä varten (Määritä nämä kun haluat käyttää Internet:iä) Windows 7 1. Valitse Käynnistä -> Ohjauspaneeli. 2. Paina linkkiä Näytä verkon tila ja tehtävät ja paina tämän jälkeen linkistä Muuta sovittimen asetuksia. 3. Paina Lähiverkkoyhteys kuvakkeen päältä oikean puoleisella hiiren nappulalla ja valitse Ominaisuudet. 4. Valitse Internet protocol version 4 (TCP/IPv4) -> Paina Ominaisuudet. 5. Valitse Hanki IP osoite automaattisesti ja Hae DNS palvelimen osoite automaattisesti. 6. Hyväksy Internet-protokolla (TCP/IP) ominaisuudet painamalla OK. 7. Hyväksy vielä Lähiverkkoyhteyden ominaisuudet, paina Sulje. 8. Tarkista vielä, että Internet Explorer:in asetuksissa EI OLE valittuna Käytä välityspalvelinta. 9. Nyt työasema on valmis internet -yhteyttä varten. Windows 8 1. Paina Työpöytä kuvakkeesta Windows 8:n aloitusruudulta. 2. Paina hiiren oikean puoleista painiketta ruudun alareunassa olevasta verkkokuvakkeesta. 3. Valitse Avaa Verkko- ja jakamiskeskus. 4. Paina linkistä Muuta sovittimen asetuksia. 5. Paina verkkoyhteytesi kuvakkeen päältä oikean puoleisella hiiren painikkeella ja valitse Ominaisuudet. 6. Valitse Internet protocol version 4 (TCP/IPv4) -> Paina Ominaisuudet. 7. Valitse Hanki IP osoite automaattisesti ja Hae DNS palvelimen osoite automaattisesti. 8. Hyväksy Internet-protokolla (TCP/IP) ominaisuudet painamalla OK. 9. Hyväksy vielä Lähiverkkoyhteyden ominaisuudet, paina Sulje. 10. Nyt työasema on valmis internet -yhteyttä varten. Mac OS 1. Avaa AppleTalk -säädin, valitse kytkennäksi Ethernet. 2. Avaa TCP/IP -säädin ja tee seuraavat asetukset: - Kytkentä = Ethernet - Määrittelytapa = DHCP -palvelin 3. Tallenna. Nyt työasema on valmis internet -yhteyttä varten. 6

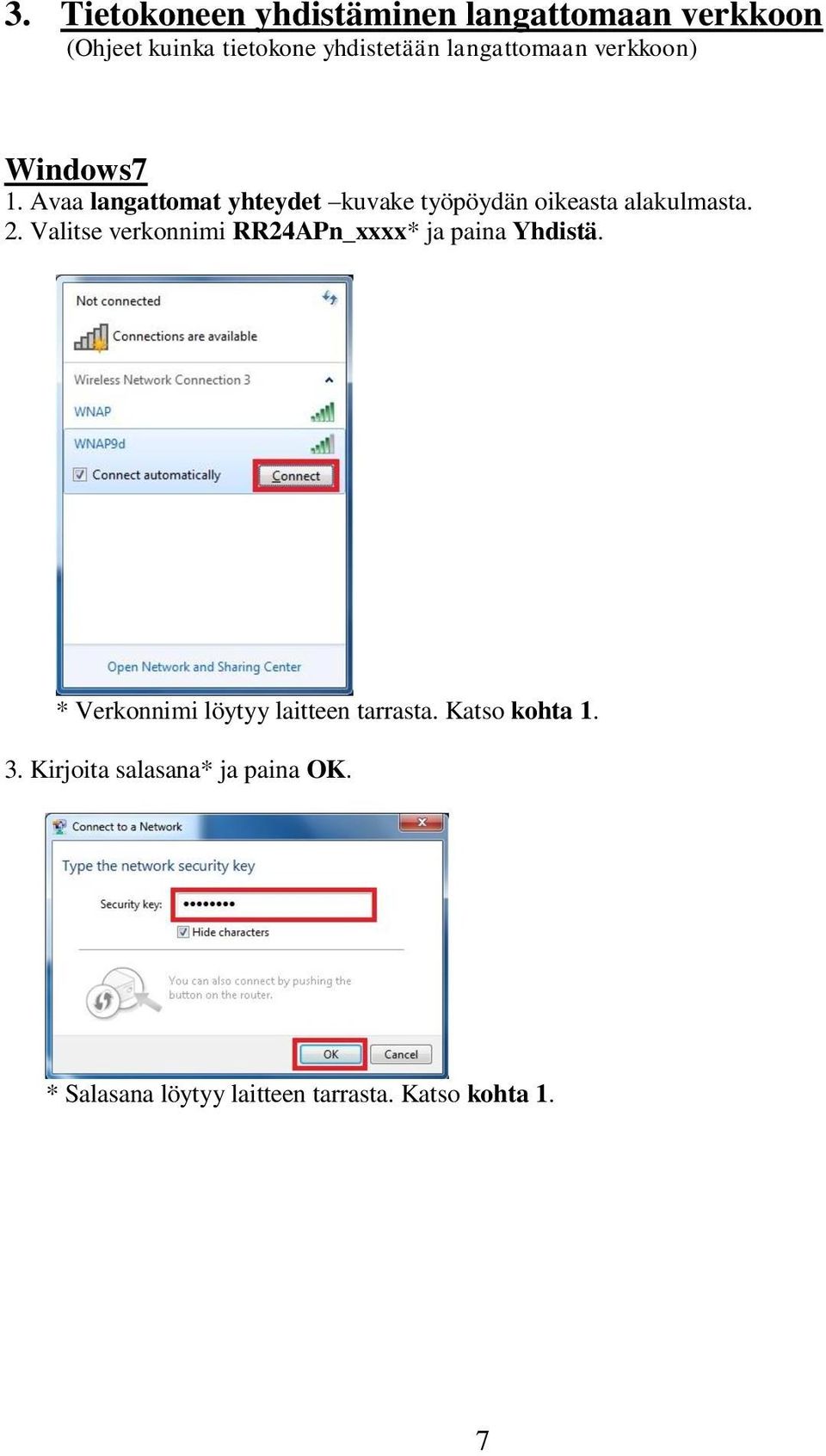

7 3. Tietokoneen yhdistäminen langattomaan verkkoon (Ohjeet kuinka tietokone yhdistetään langattomaan verkkoon) Windows7 1. Avaa langattomat yhteydet kuvake työpöydän oikeasta alakulmasta. 2. Valitse verkonnimi RR24APn_xxxx* ja paina Yhdistä. * Verkonnimi löytyy laitteen tarrasta. Katso kohta Kirjoita salasana* ja paina OK. * Salasana löytyy laitteen tarrasta. Katso kohta 1. 7

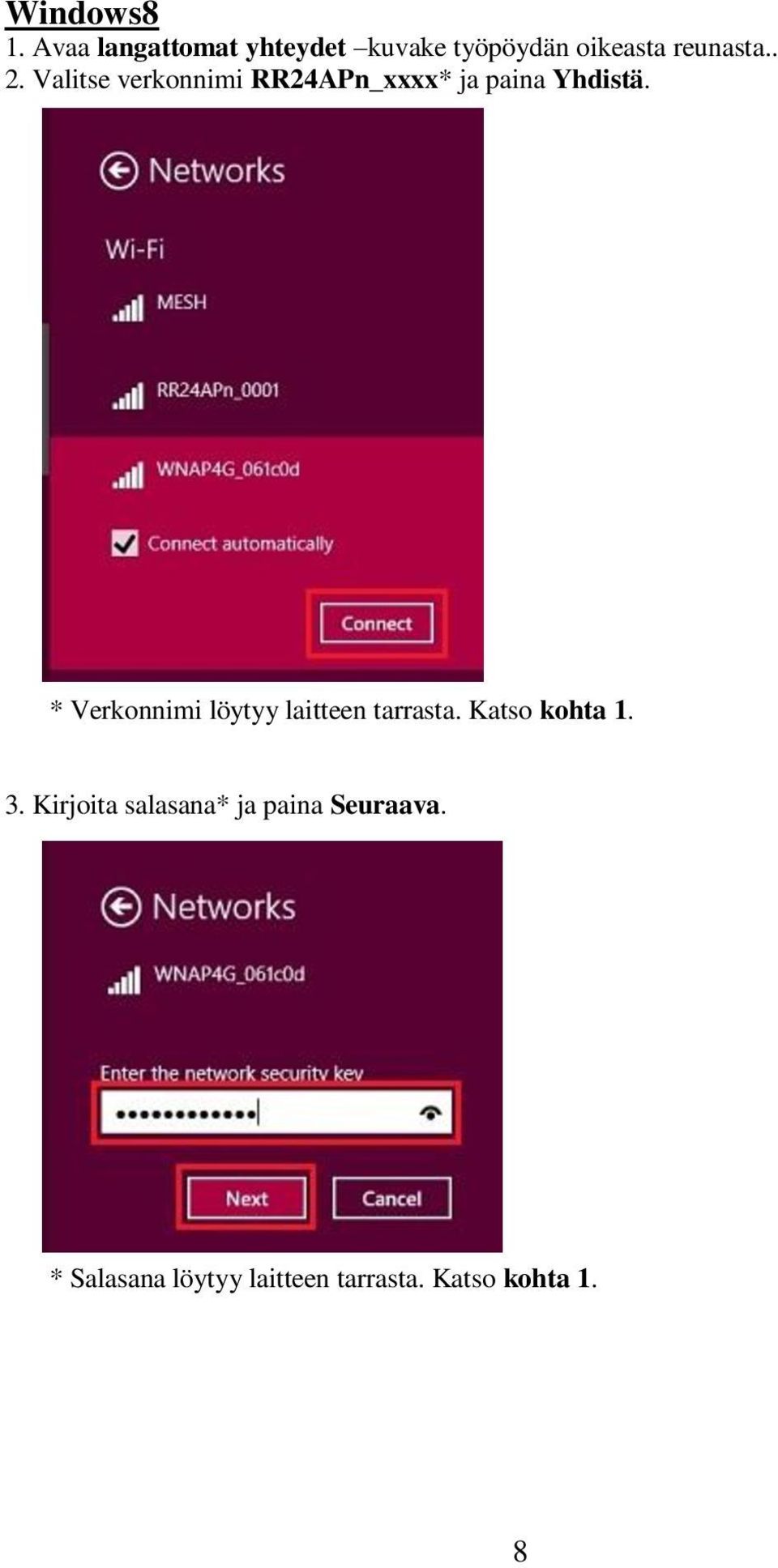

8 Windows8 1. Avaa langattomat yhteydet kuvake työpöydän oikeasta reunasta.. 2. Valitse verkonnimi RR24APn_xxxx* ja paina Yhdistä. * Verkonnimi löytyy laitteen tarrasta. Katso kohta Kirjoita salasana* ja paina Seuraava. * Salasana löytyy laitteen tarrasta. Katso kohta 1. 8

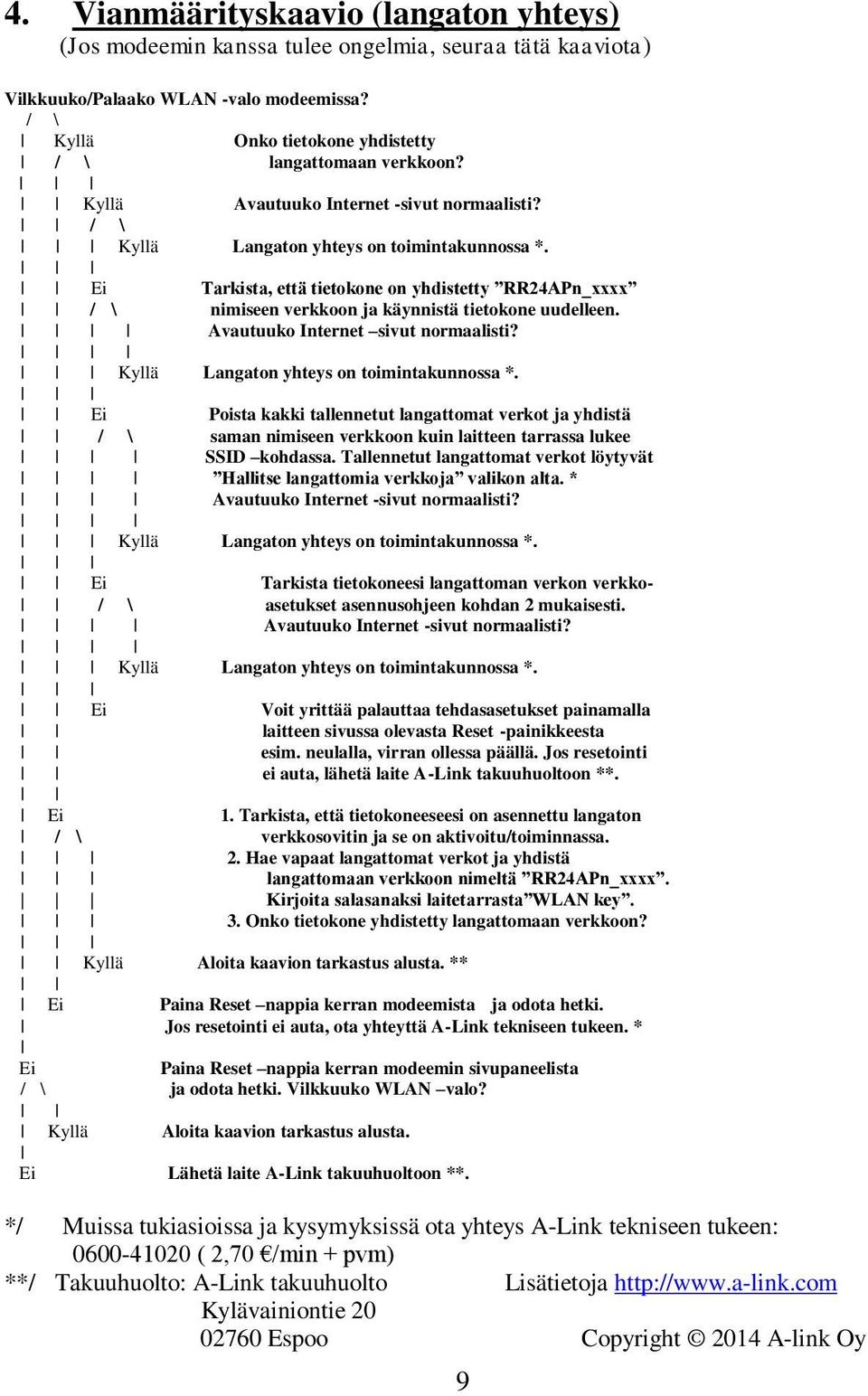

9 4. Vianmäärityskaavio (langaton yhteys) (Jos modeemin kanssa tulee ongelmia, seuraa tätä kaaviota) Vilkkuuko/Palaako WLAN -valo modeemissa? / \ Kyllä Onko tietokone yhdistetty / \ langattomaan verkkoon? Kyllä Avautuuko Internet -sivut normaalisti? / \ Kyllä Langaton yhteys on toimintakunnossa *. Ei Tarkista, että tietokone on yhdistetty RR24APn_xxxx / \ nimiseen verkkoon ja käynnistä tietokone uudelleen. Avautuuko Internet sivut normaalisti? Kyllä Langaton yhteys on toimintakunnossa *. Ei Poista kakki tallennetut langattomat verkot ja yhdistä / \ saman nimiseen verkkoon kuin laitteen tarrassa lukee SSID kohdassa. Tallennetut langattomat verkot löytyvät Hallitse langattomia verkkoja valikon alta. * Avautuuko Internet -sivut normaalisti? Kyllä Langaton yhteys on toimintakunnossa *. Ei Tarkista tietokoneesi langattoman verkon verkko- / \ asetukset asennusohjeen kohdan 2 mukaisesti. Avautuuko Internet -sivut normaalisti? Kyllä Langaton yhteys on toimintakunnossa *. Ei Voit yrittää palauttaa tehdasasetukset painamalla laitteen sivussa olevasta Reset -painikkeesta esim. neulalla, virran ollessa päällä. Jos resetointi ei auta, lähetä laite A-Link takuuhuoltoon **. Ei 1. Tarkista, että tietokoneeseesi on asennettu langaton / \ verkkosovitin ja se on aktivoitu/toiminnassa. 2. Hae vapaat langattomat verkot ja yhdistä langattomaan verkkoon nimeltä RR24APn_xxxx. Kirjoita salasanaksi laitetarrasta WLAN key. 3. Onko tietokone yhdistetty langattomaan verkkoon? Kyllä Aloita kaavion tarkastus alusta. ** Ei Paina Reset nappia kerran modeemista ja odota hetki. Jos resetointi ei auta, ota yhteyttä A-Link tekniseen tukeen. * Ei Paina Reset nappia kerran modeemin sivupaneelista / \ ja odota hetki. Vilkkuuko WLAN valo? Kyllä Aloita kaavion tarkastus alusta. Ei Lähetä laite A-Link takuuhuoltoon **. */ Muissa tukiasioissa ja kysymyksissä ota yhteys A-Link tekniseen tukeen: ( 2,70 /min + pvm) **/ Takuuhuolto: A-Link takuuhuolto Lisätietoja Kylävainiontie Espoo Copyright 2014 A-link Oy 9

10 Package includes: Quick Installation Guide - RR24APn modem - RJ45 cable (Network) - Power adapter - RJ11 cable (Phone) - Installation guide - Table stand Connectors / Ports: 1. Reset button: You can use this button to reset factory defaults. Press button once and factory defaults will be set to the modem. 2. DSL port: Connect your ADSL line to this port by RJ11 cable. 3. LAN ports: Connect your PC to these ports by Ethernet cable. 4. PWR connector: Insert provided power adapter to this connector. 5. ON/OFF button: You can turn off and on modem power. Installation requirements: - Place the product to horizontal and flat base - Keep the product away from heating devices - Do not keep product in dusty or wet place 10

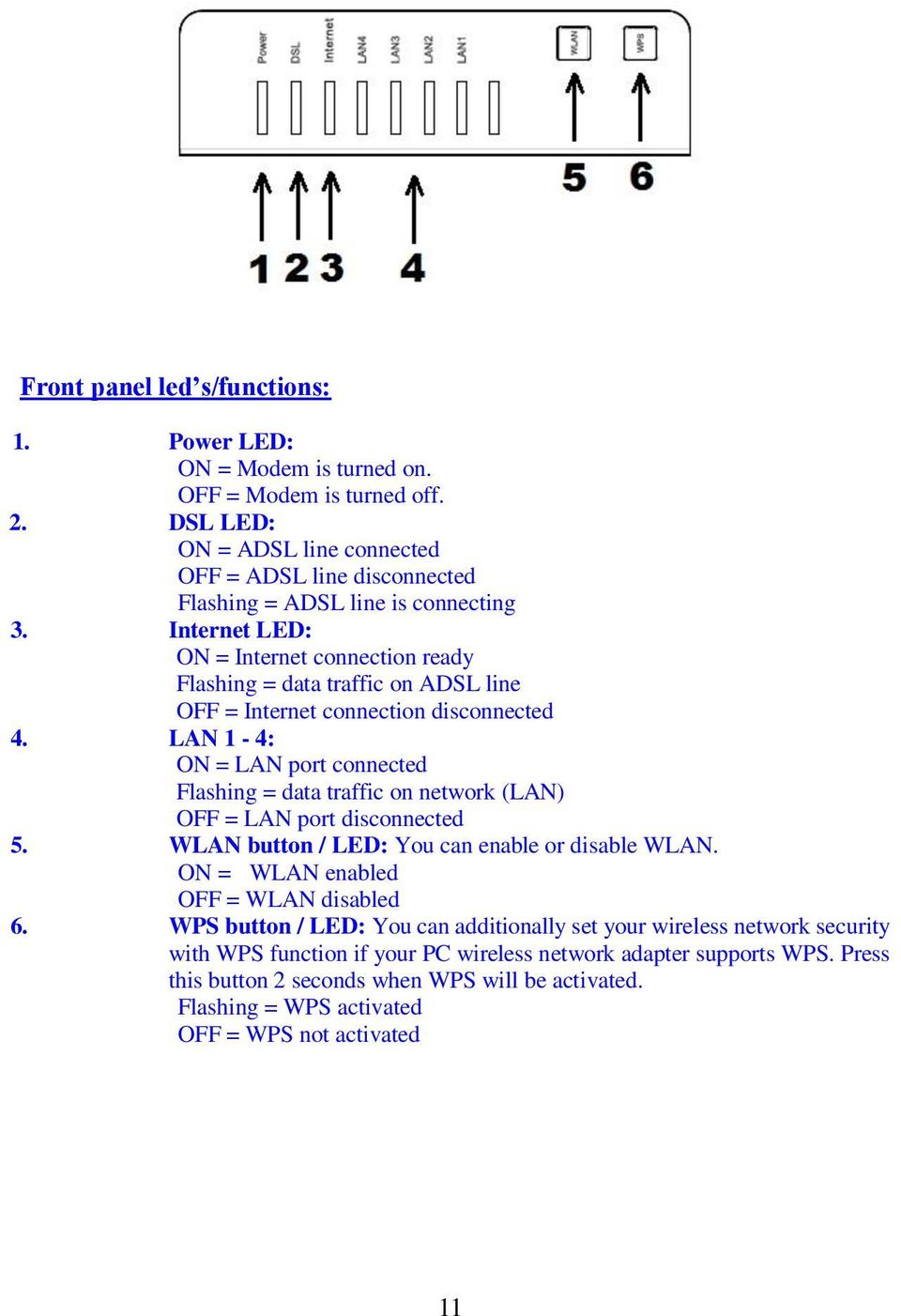

11 Front panel led s/functions: 1. Power LED: ON = Modem is turned on. OFF = Modem is turned off. 2. DSL LED: ON = ADSL line connected OFF = ADSL line disconnected Flashing = ADSL line is connecting 3. Internet LED: ON = Internet connection ready Flashing = data traffic on ADSL line OFF = Internet connection disconnected 4. LAN 1-4: ON = LAN port connected Flashing = data traffic on network (LAN) OFF = LAN port disconnected 5. WLAN button / LED: You can enable or disable WLAN. ON = WLAN enabled OFF = WLAN disabled 6. WPS button / LED: You can additionally set your wireless network security with WPS function if your PC wireless network adapter supports WPS. Press this button 2 seconds when WPS will be activated. Flashing = WPS activated OFF = WPS not activated 11

12 Content: Step 1. Getting started. (General information of product introduction) Step 2. Network settings for Internet connection. (Configure these settings to use Internet) Step 3. Connect your PC to the wireless network. (Instructions how to connect your PC to the wireless network) Step 4. Troubleshooting chart. (Wireless connection) (If you face a problems with modem, follow up this chart) If you change the wireless network name and password, you can type it here for later use Wireless network name (SSID): Wireless network password (Pre-Shared Key): INFORMATION OF WIRELESS NETWORK SPEED! Standard Theoretical speed Real speed** b 11Mb about 5Mb g 54Mb about 20Mb n (20MHz) 150Mb about 50Mb n (40MHz) 300Mb about 100Mb ** The real speed will be determined always from distance and barriers between modem and PC. For example, walls, electricity, etc The speed shown in this guide is only illustrative purposes only. 12

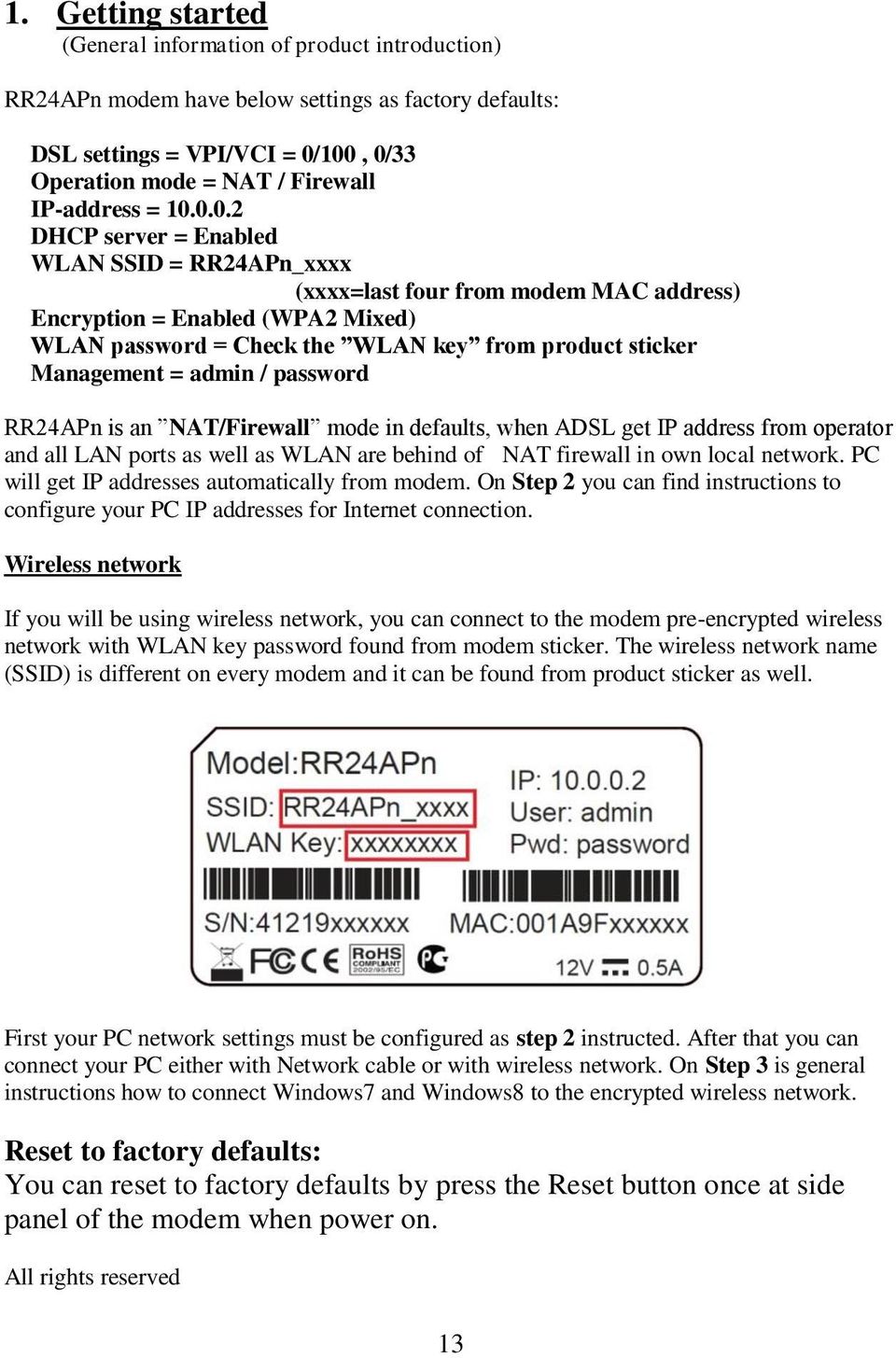

13 1. Getting started (General information of product introduction) RR24APn modem have below settings as factory defaults: DSL settings = VPI/VCI = 0/100, 0/33 Operation mode = NAT / Firewall IP-address = DHCP server = Enabled WLAN SSID = RR24APn_xxxx (xxxx=last four from modem MAC address) Encryption = Enabled (WPA2 Mixed) WLAN password = Check the WLAN key from product sticker Management = admin / password RR24APn is an NAT/Firewall mode in defaults, when ADSL get IP address from operator and all LAN ports as well as WLAN are behind of NAT firewall in own local network. PC will get IP addresses automatically from modem. On Step 2 you can find instructions to configure your PC IP addresses for Internet connection. Wireless network If you will be using wireless network, you can connect to the modem pre-encrypted wireless network with WLAN key password found from modem sticker. The wireless network name (SSID) is different on every modem and it can be found from product sticker as well. First your PC network settings must be configured as step 2 instructed. After that you can connect your PC either with Network cable or with wireless network. On Step 3 is general instructions how to connect Windows7 and Windows8 to the encrypted wireless network. Reset to factory defaults: You can reset to factory defaults by press the Reset button once at side panel of the modem when power on. All rights reserved 13

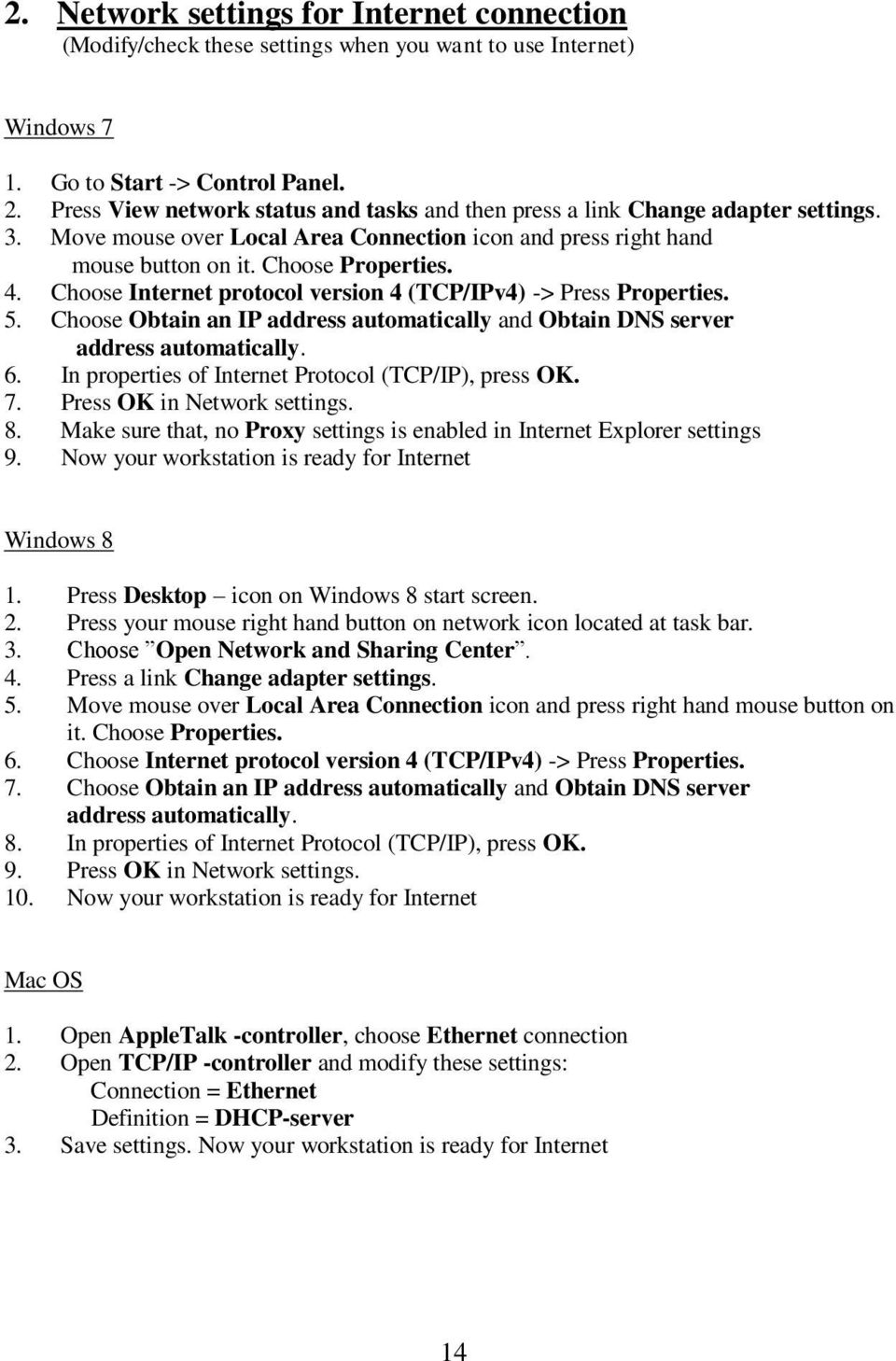

14 2. Network settings for Internet connection (Modify/check these settings when you want to use Internet) Windows 7 1. Go to Start -> Control Panel. 2. Press View network status and tasks and then press a link Change adapter settings. 3. Move mouse over Local Area Connection icon and press right hand mouse button on it. Choose Properties. 4. Choose Internet protocol version 4 (TCP/IPv4) -> Press Properties. 5. Choose Obtain an IP address automatically and Obtain DNS server address automatically. 6. In properties of Internet Protocol (TCP/IP), press OK. 7. Press OK in Network settings. 8. Make sure that, no Proxy settings is enabled in Internet Explorer settings 9. Now your workstation is ready for Internet Windows 8 1. Press Desktop icon on Windows 8 start screen. 2. Press your mouse right hand button on network icon located at task bar. 3. Choose Open Network and Sharing Center. 4. Press a link Change adapter settings. 5. Move mouse over Local Area Connection icon and press right hand mouse button on it. Choose Properties. 6. Choose Internet protocol version 4 (TCP/IPv4) -> Press Properties. 7. Choose Obtain an IP address automatically and Obtain DNS server address automatically. 8. In properties of Internet Protocol (TCP/IP), press OK. 9. Press OK in Network settings. 10. Now your workstation is ready for Internet Mac OS 1. Open AppleTalk -controller, choose Ethernet connection 2. Open TCP/IP -controller and modify these settings: Connection = Ethernet Definition = DHCP-server 3. Save settings. Now your workstation is ready for Internet 14

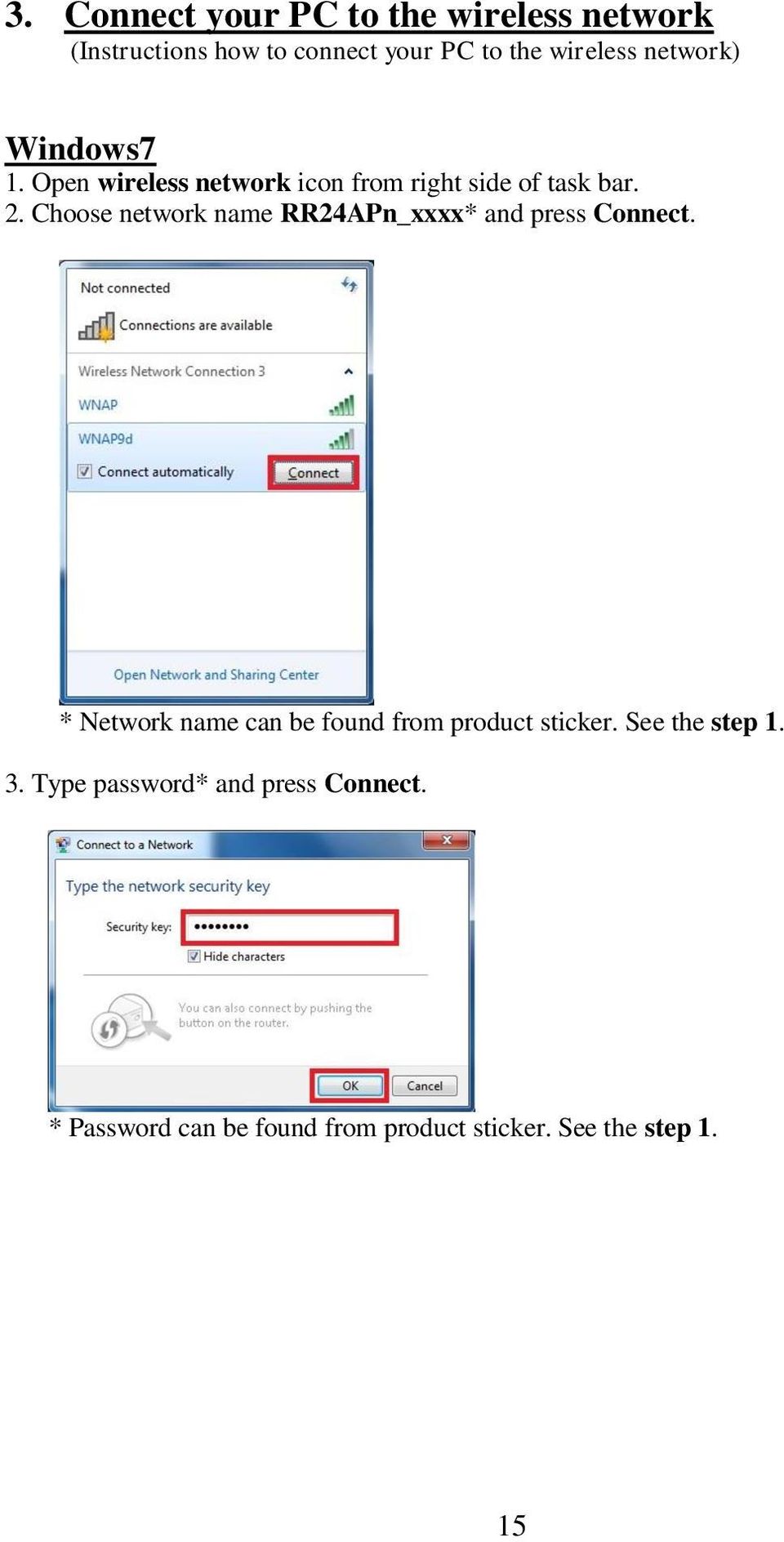

15 3. Connect your PC to the wireless network (Instructions how to connect your PC to the wireless network) Windows7 1. Open wireless network icon from right side of task bar. 2. Choose network name RR24APn_xxxx* and press Connect. * Network name can be found from product sticker. See the step Type password* and press Connect. * Password can be found from product sticker. See the step 1. 15

16 Windows8 1. Open wireless network icon from right side of task bar. 2. Choose network name RR24APn_xxxx* and press Connect. * Network name can be found from product sticker. See the step Type password* and press Next. * Password can be found from product sticker. See the step 1. 16

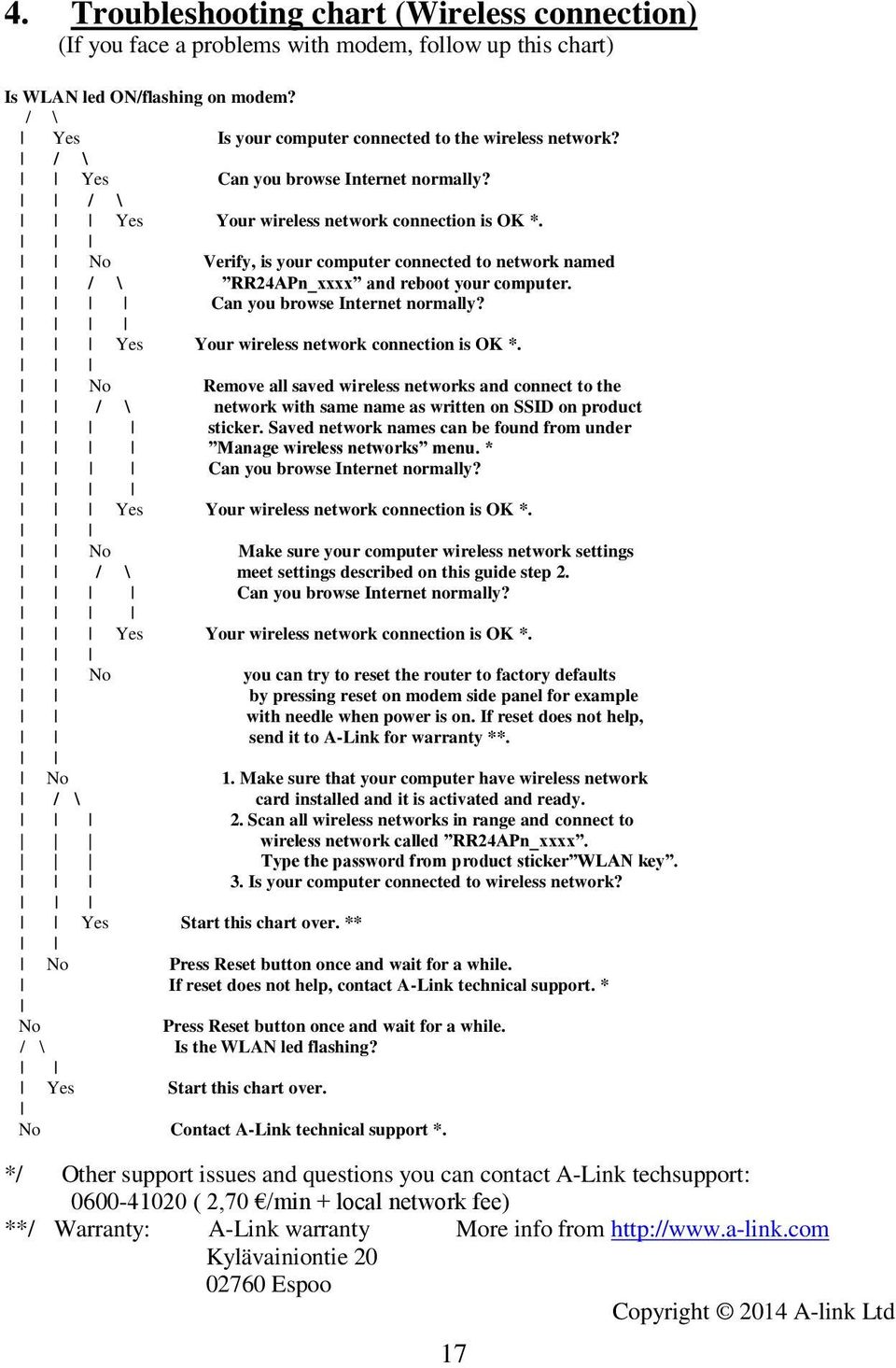

17 4. Troubleshooting chart (Wireless connection) (If you face a problems with modem, follow up this chart) Is WLAN led ON/flashing on modem? / \ Yes Is your computer connected to the wireless network? / \ Yes Can you browse Internet normally? / \ Yes Your wireless network connection is OK *. No Verify, is your computer connected to network named / \ RR24APn_xxxx and reboot your computer. Can you browse Internet normally? Yes Your wireless network connection is OK *. No Remove all saved wireless networks and connect to the / \ network with same name as written on SSID on product sticker. Saved network names can be found from under Manage wireless networks menu. * Can you browse Internet normally? Yes Your wireless network connection is OK *. No Make sure your computer wireless network settings / \ meet settings described on this guide step 2. Can you browse Internet normally? Yes Your wireless network connection is OK *. No you can try to reset the router to factory defaults by pressing reset on modem side panel for example with needle when power is on. If reset does not help, send it to A-Link for warranty **. No 1. Make sure that your computer have wireless network / \ card installed and it is activated and ready. 2. Scan all wireless networks in range and connect to wireless network called RR24APn_xxxx. Type the password from product sticker WLAN key. 3. Is your computer connected to wireless network? Yes Start this chart over. ** No Press Reset button once and wait for a while. If reset does not help, contact A-Link technical support. * No Press Reset button once and wait for a while. / \ Is the WLAN led flashing? Yes Start this chart over. No Contact A-Link technical support *. */ Other support issues and questions you can contact A-Link techsupport: ( 2,70 /min + local network fee) **/ Warranty: A-Link warranty More info from Kylävainiontie Espoo Copyright 2014 A-link Ltd 17

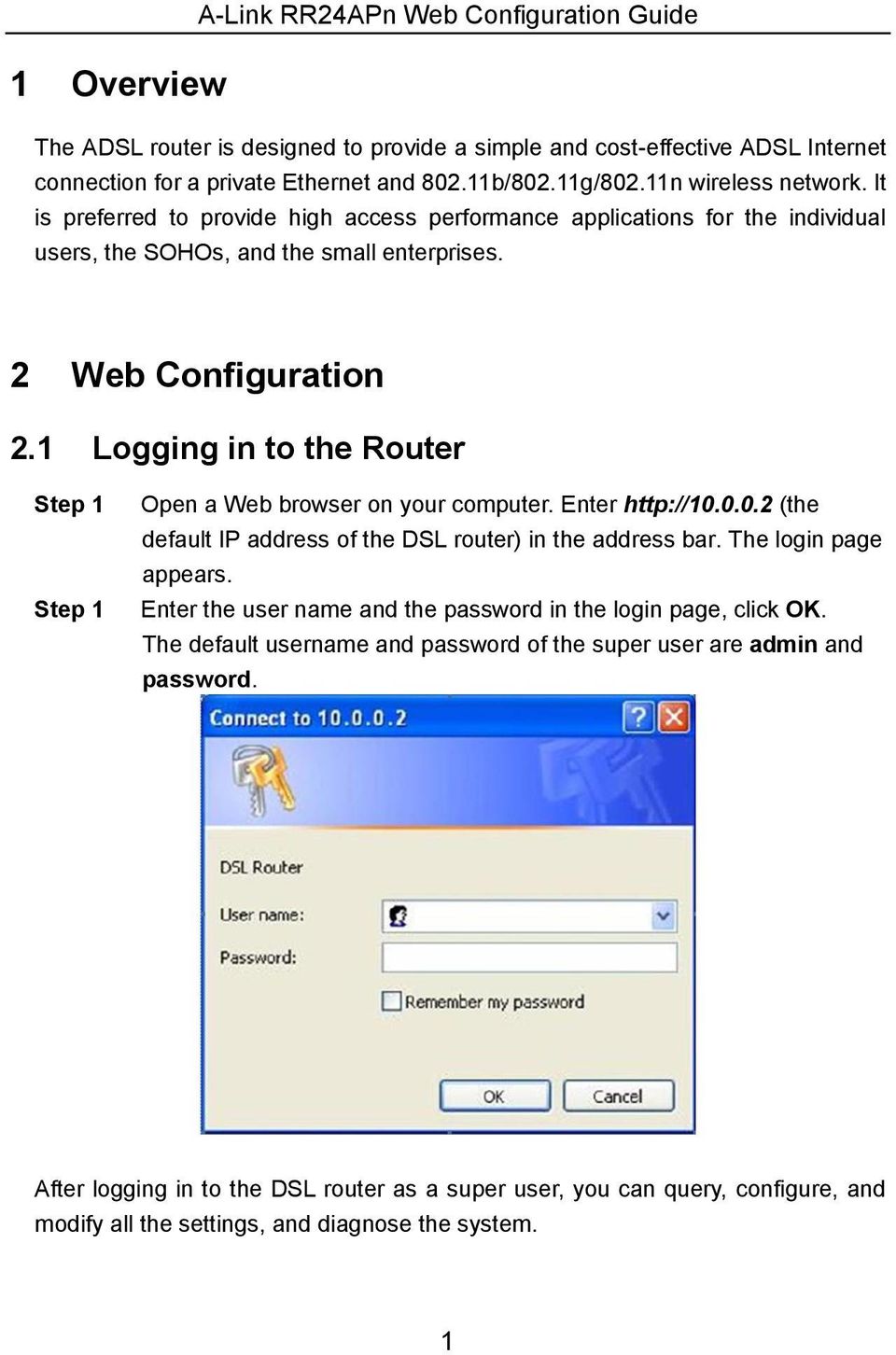

18 A-Link RR24APn Web Configuration Guide VER:

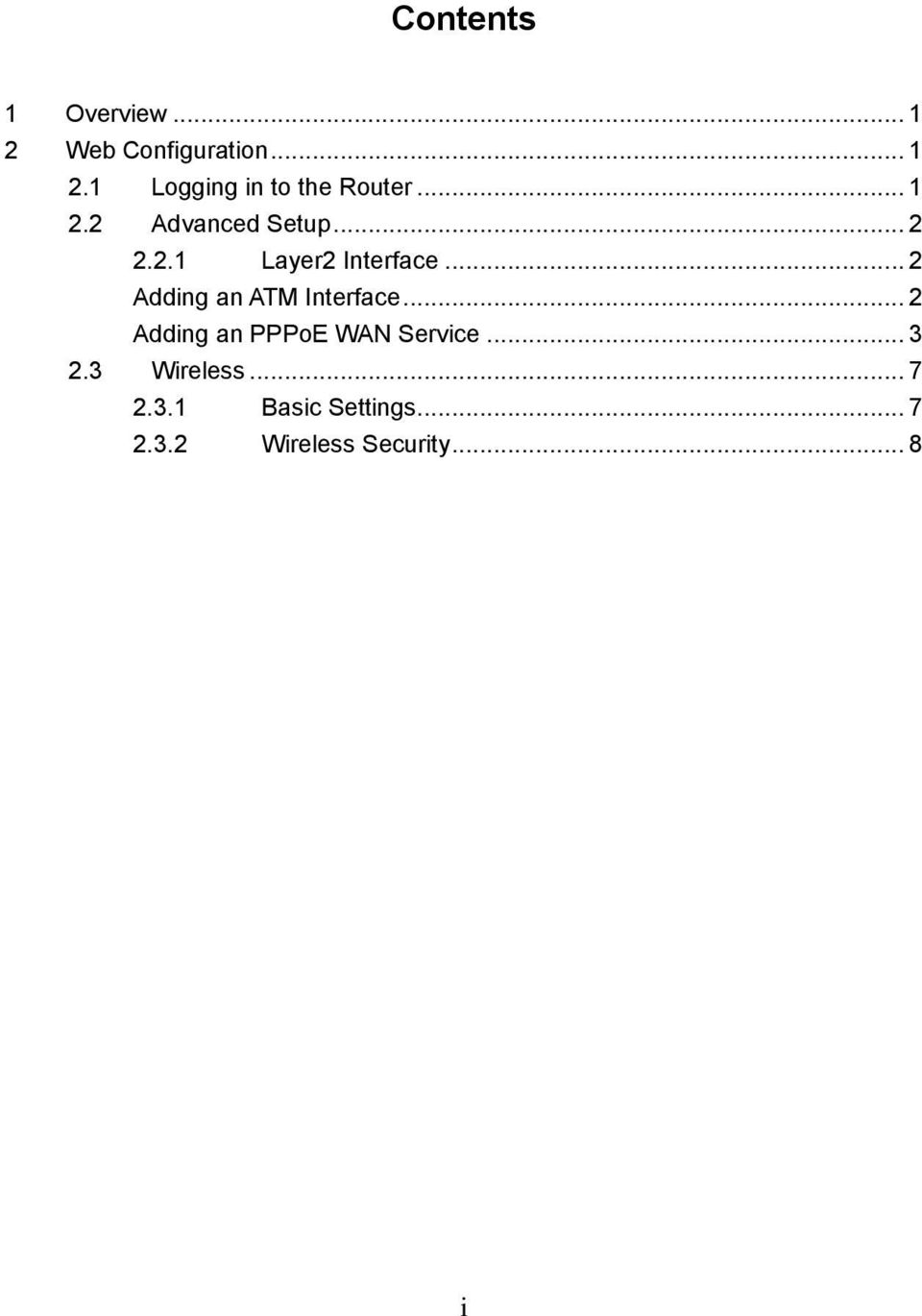

19 Contents 1 Overview Web Configuration Logging in to the Router Advanced Setup Layer2 Interface... 2 Adding an ATM Interface... 2 Adding an PPPoE WAN Service Wireless Basic Settings Wireless Security... 8 i

20 1 Overview A-Link RR24APn Web Configuration Guide The ADSL router is designed to provide a simple and cost-effective ADSL Internet connection for a private Ethernet and b/802.11g/802.11n wireless network. It is preferred to provide high access performance applications for the individual users, the SOHOs, and the small enterprises. 2 Web Configuration 2.1 Logging in to the Router Step 1 Step 1 Open a Web browser on your computer. Enter (the default IP address of the DSL router) in the address bar. The login page appears. Enter the user name and the password in the login page, click OK. The default username and password of the super user are admin and password. After logging in to the DSL router as a super user, you can query, configure, and modify all the settings, and diagnose the system. 1

21 2.2 Advanced Setup Layer2 Interface Adding an ATM Interface A-Link RR24APn Web Configuration Guide Modem have pre-configured ATM interfaces, at least one ATM Interface is needed. Step 1 Choose Advanced Setup > Layer2 Interface > ATM Interface, and the following page appears. Step 2 In this page, click Add to add an ATM interface, and the following page appears. Step 3 In this page, you can set the parameters of an ATM interface. Select DSL Link Type to be EoA if you want to add a PPPoE WAN Service. Keep other parameters as default. Then click Apply/Save. An ATM Interface is added as the coming page displays. 2

22 A-Link RR24APn Web Configuration Guide If you want to remove this Interface, please select the Remove check box and click Remove. Adding an PPPoE WAN Service This section describes the steps for adding a PPPoE WAN service. Choose Advanced Setup > WAN Service and the following page appears. In this page, you may add, remove or edit a WAN service. Step 1 In the Wide Area Network (WAN) Service Setup page, click Add to display the following page. (At least one proper ATM interface should be added for this WAN service.) 3

23 Step 2 A-Link RR24APn Web Configuration Guide In this page, you can select an ATM Interface for the WAN service. After selecting the ATM interface, click Next to display the following page. Step 3 In this page, select the WAN service type to be PPP over Ethernet (PPPoE). Click Next to display the following page. 4

24 A-Link RR24APn Web Configuration Guide Step 4 In this page, you can modify the PPP username, PPP password, PPPoE service name and authentication method. PPP Username: The correct user name provided by your ISP. PPP Password: The correct password provided by your ISP. PPPoE Service Name: If your ISP provides it to you, please enter it. If not, do not enter any information. Authentication Method: The value can be AUTO, PAP, CHAP, or MSCHAP. Usually, you can select AUTO. Enable Fullcone NAT:. NAT is one where all requests from the same internal IP address and port are mapped to the same external IP address and port. Furthermore, any external host can send a packet to the internal host, by sending a packet to the mapped external address. Dial on demand (with idle timeout timer): If this function is enabled, you need to enter the idle timeout time. Within the preset minutes, if the modem does not detect the flow of the user continuously, the modem automatically stops the PPPoE connection. Once it detects the flow (like access to a webpage), the modem restarts the PPPoE dialup. If this function is disabled, the modem performs PPPoE dial-up all the time. The PPPoE connnection does not stop, unless the modem is powered off and DSLAM or uplink equipment is abnormal. PPP IP extension: If this function is enabled, the WAN IP address obtained by the modem through built-in dial-up can be directly assigned to the PC being attached to the modem (at this time, the modem connects to only one PC). From the aspect of the PC user, the PC dials up to obtain an IP addres. But actually, the dial-up is done by the modem. Use Static IPv4 Address: If this function is disabled, the modem obtains an IP address assigned by an uplink equipment such as BAS, through PPPoE dial-up. If this function is enabled, the modem uses this IP address as the WAN IP address. Enable PPP Debug Mode:Enable or disable this function. Bridge PPPoE Frames Between WAN and Local Ports:Enable or disable this function. Enable IGMP Multicast Proxy:If you want PPPoE mode to support IPTV, enable it. 5

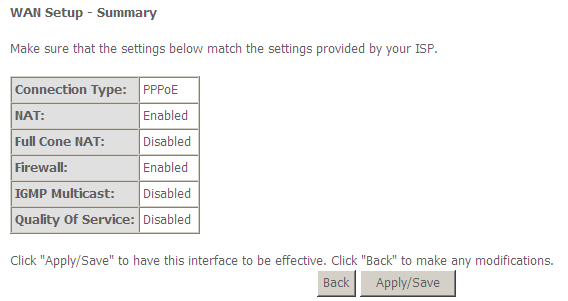

25 Step 5 A-Link RR24APn Web Configuration Guide After setting the parameters, click Next to display the following page. Step 6 In this page, select a preferred WAN interface as the system default gateway and then click Next to display the following page. Step 7 In this page, you can obtain the DNS server addresses from the selected WAN interface. Click Next, and the following page appears. Step 8 In this page, it displays the information about the PPPoE settngs. Click Apply/Save to save and apply the settings. 6

26 2.3 Wireless Basic Settings A-Link RR24APn Web Configuration Guide Choose Wireless > Basic to display the following page. This page allows you to configure the basic features of the wireless LAN interface. Enable Wireless: Enable or disable the wireless function. Hide Access Point: if you want to hide any access point for your router, select this option, and then a station cannot obtain the SSID through the passive scanning. Clients Isolation: When many clients connect to the same access point, they can access each other. If you want to disable the access between the clients that connect to the same access point, you can select this option. Disable WMM Advertise: After enabling this option, the transmission performance multimedia of the voice and video data can be improved. Enable Wireless Multicast Forwarding (WMF): After enabling this option, the transmission quality of video service such as IPTV can be improved. SSID: For the security reason, you should change the default SSID to a unique name. BSSID: Display the MAC address of the wireless interface. Country: The name of the country with which your gateway is configured. This parameter further specifies your wireless connection. For example, The 7

27 A-Link RR24APn Web Configuration Guide channel will adjust according to nations to adapt to each nation's frequency provision. Max Clients: Specify the maximum wireless client stations to be enabled to link with AP. Once the clients exceed the max vlaue, all other clients are refused. The value of maximum clients is 16. Wireless - Guest/Virtual Access Points: If you want to make Guest/Virtual network function be available, you have to check those boxes in the table below. In the current software version, three virtual access points can be configured. After finishing setting, click Apply/Save to save the basic wireless settings and make the settings take effect Wireless Security Choose Wireless > Security to display the following page. This page allows you to protect your wireless network by setting the encryption mode or WPS. 8
