1 САВЕЗНА РЕПУБЛИКА ЈУГОСЛАВИЈА САВЕЗНО МИНИСТАРСТВО ПРИВРЕДЕ И УНУТРАШЊЕ ТРГОВИНЕ САВЕЗНИ ЗАВОД ЗА МЕРЕ И ДРАГОЦЕНЕ МЕТАЛЕ Београд, Мике Аласа 14, пошт.фах 384, тел. (011) , телефакс: (011) На основу члана 36. став 1. Закона о мерним јединицама и мерилима ("Службени лист СРЈ", бр. 80/94, 28/96 и 12/98), а на захтев YU Rohe d.o.o., Београд, Витезова Карађорђеве Звезде 3, Савезни завод за мере и драгоцене метале доноси Р Е Ш Е Њ Е О ОДОБРЕЊУ ТИПА МЕРИЛА Назив мерила: Справа за мерење течних горива Ознака основног типа: DPC Произвођач мерила: GE Nuovo Pignone, Таламона, Италија Службена ознака типа: Z Рок важења решења: године Испитивањем типа мерила утврђено је да мерило испуњава метролошке услове прописане Правилником о метролошким условима за справе за мерење течних горива ("Службени лист СФРЈ", бр. 48/8 и 20/86). На основу овог решења на први преглед се може поднети 199 комада мерила. Број: 2/ Београд, године Д И Р Е К Т О Р Мр Драган Милошевић

2 ПРИЛОГ РЕШЕЊУ О ОДОБРЕЊУ ТИПА МЕРИЛА БРОЈ: 2/ МЕТРОЛОШКА СВОЈСТВА МЕРИЛА 1.1. Границе дозвољене грешке ВРСТА МЕТРОЛОШКОГ ОПСЕГ ГДГ ПРЕГЛЕДА МЕРЕЊА први V m > 2 V min ± 0,3 % V m периодичан и ванредан V m > 2 V min ± 0, % V m први V min V m 2 V min ± 0,6 % V m периодичан и ванредан V min V m 2 V min ± 1,0 % V m ГДГ- границе дозвољене грешке, V m - мерена запремина и V min - најмања дозвољена запремина мерења Мерни опсези Ознака типа DPC Проток V min Q [L/min] Q max Q min [L] Одобравају се сви модели справе DPC ( DPC 00 GE 1D, DPC 00 GE 2D, DPC 090 GE 1D, DPC 090 GE 2D, DPC 142 GE 2D) са могућношћу истакања највише две(2) врсте горива, са славинама за истакање горива са левог и/или десног бока справе. Проток справе од 130 L/min se постиже истовременим радом два (2) волуметра. Одобрава се за истакање дизел горива сателит (Master/Slave) модел за истовремено пуњење два резервоара великих возила, са јединственим обрачуном цене коштања горива Референтни и радни услови Референтни услови за температуру околине: +20 o C. Референтни услови за температуру течних горива: +1 o C. Радни услови за температуру околине: од - 40 o C do + o C. Радни услови за температуру течних горива: од - 40 o C do + o C. Границе дозвољене грешке (ГДГ) справе при мерењу на температури нижој од -10 o C или вишој од +40 o C, двоструко је већа од ГДГ из тачке 1.1. прилога овог решења. 2

3 1.4. Намена мерила Справе за мерење течних горива типа DPC намењене су за истакање и мерење течних горива на бензинским станицама. 1.. Функционалност мерила и опис основних карактеристика конструкције Основу конструкције наведеног типа справа за мерење течних горива, сачињавају три функционално-конструкцијске целине: (1) хидрауличка јединица (моноблок) типa Alublock 2000, или (2) потапајућа пумпа са највећим протоком од 900 L/min, типа IST, HCP или STP (произвођач FE PETRO) или типа RED JACKET (3) (произвођач RED JACKET). Када се користи потапајућа пумпа не користи се хидрауличка јединица Аlublock (4) проточно мерило запремине (волуметар) типa Autoset 00, са мерним претварачем импулса типa PAW 94, () електронски показни уређај (бројило) типa OTP version E. Хидрауличке схеме различитих модела справе са а) хидрауличком јединицом (моноблок) типa Alublock 2000 и са б) потапајућом пумпом дати су на слици 1. а) б) Слика 1. Хидрауличке схеме различитих модела справе са а) хидрауличком јединицом (моноблок) типa Alublock 2000 и са б) потапајућом пумпом 3

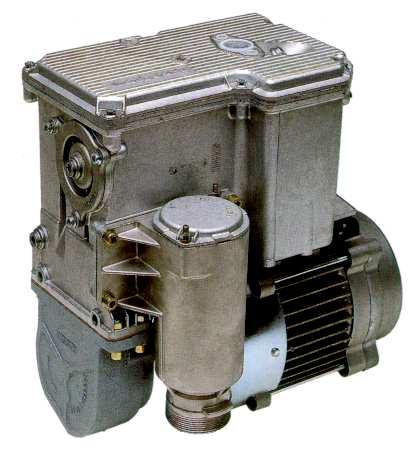

4 Хидрауличка јединица (моноблок) типа Alublock 2000, састоји се од следећих делова и склопова: алуминијског кућишта, филтера, пумпе, центрифугалног одвајача ваздуха, коморe за усисавање пара горива са пловком за регулисање нивоа, подног, излазног, контролног и сигурносног вентила и монофазног или трофазног електромотора. Основне карактеристике хидрауличке јединице(моноблока) типa Alublock Тип хидрауличке јединице (моноблока) Alublock 2000 Alublock 2000 Највећи проток Q max [L/min] 0 80 (бензин) 90 (дизел) Највећи притисак p max [bar] Најмањи притисак p min [bar] 3,0 1,6 3,0 1,6 Електро-мотор, против-експлозивно 0,7 kw 1,0 kw заштићен, 220/380 V, 0 Hz Врста горива бензин, дизел бензин, дизел Изглед хидрауличке јединице (моноблока) типa Alublock 2000 дат је на слици 2. Слика 2. Изглед хидрауличке јединице (моноблока) типa Alublock 2000 Проточно мерило запремине течности (волуметар) је двоклипног истиснинског (PD-PositiveDisplacement) типа са непосредним мерењем запремине. Ознака типа је Autoset 00 и има следеће карактеристике: Тип волуметра Називни прикључак DN [mm] Циклична запремина V c [L] Q min [L/min] Q max [L/min] Највећи притисак p max [bar] Autoset , 1, V min [L] 4

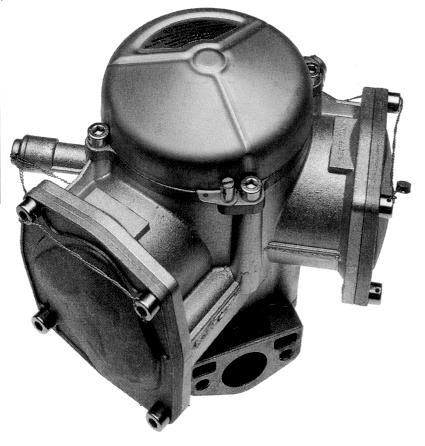

5 Изглед волуметра типа Autoset 00 дат је на слици 3. Слика 3. Изглед волуметра типа Autoset 00 Уређај за подешавање тачности волуметара типа Autoset 00 је електронски. Мерни претварача импулса који се уграђују у волуметар типа Autoset 00 носи ознаку типа PAW 94. Број импулса за један обрт износи 0, што одговара протеклој запремини од 0,0 L. Мерни претварач импулса је двоканални. Електронски показни уређај (бројило) типа OTP version E, који се уграђује у справе DPC је микропроцесорски уређај који прима електричне импулсе од мерног претварача импулса, обрађује их, израчунава протеклу запремину и на основу цене једног литра горива израчунава новчани износ који се наплаћује. Састоји се од: (1) рачунског модула који има једну или две CPU плоче које су управљане микропроцесором типа Motorola 68HC11, укључујући картицу за серијску комуникацију и интерфејс за даљински управљачки систем; (2) модула снаге са могућношћу управљања до четири уређаја за приказивање радног стања справе (спремна за рад- зелено светло, није спремна- црвено светло); (3) једне до четири картице за приказивање података, са могућношћу уградње електромеханичког тотализатора (једног и/или два); (4) једне до две картице за инсталацију електромотора и управљачка картица за соленоидни вентил; () једног до дванаест мерних претварача импулса типа PAW 94; (6) једне до две тастатуре са 4 или 12 тастера за програмирање бројила и предодређивање запремине и цене Зависно од модела справе бројило типа OTP version E може бити израђено у конфигурацији:

6 - један продукт - једна славина или две славине, приказивачи са једне или са обе стране; - више продуката - двострани приказивачи, са највише 4 волуметра по страни справе; - више продуката - једнострани приказивачи, са највише 6 волуметара по страни справе; - више продуката - са највише 6 волуметра по страни справе ( изведба са два CPU). Бројило типа OTP version E може бити опремљено са следећим додатним уређајима: - приказивач јединичне цене; - електромеханички тотализатор по волуметру или продукту; - три различита типа интерфејса по волуметру за различите управљачке системе (струјна петља Nuovo Pignone, RS 48, LON IFSF) ; - интерфејс за мерни претварач температуре (LPG); - интерфејс за систем поврата пара горива Nuovo Pignone''. Приказивачи бројила су електронски: Електронски приказивач (LCD- Liquid Crystal Display) назив број места опсег мерења и вредност подељка динарски износ запремине једнократно издатог 6 0, ,99 [din] горива који купац плаћа износ запремине једнократно издатог горива 0,01-999,99 [L] износ цене једног литра горива 4 0,1-99,99 [din/l] Тотализатор је електронски или по избору и електромеханички. Податак о запремини укупно издатог горива приказује са 10 односно респективно 7 бројчаних места. Справе су снабдевене са аутоматским славинама за истакање горива произвођача Elaflex типа ZVA (различити модели), затим OPW, Emco Wheaton са одговарајућим цревом произвођача Elaflex, ITR, Good Year, Manuli и други. Црева су коаксијалног типа за справе са уграђеним модулом за поврат пара горива. Справе за мерење течних горива имају уграђено контролно стакло. Справе за мерење течних горива типа DPC имају могућност уградње: - система за поврат пара горива, - предодређивача цене и количине и пренос података на даљину, - терминала за самоуслуживање истакања горива, - тастатуре за подешавање разних параметара. Справе за мерење течних горива типа DPC могу бити повезане и управљане са SNIP ( Service station management system) менаџмент системом или неким другим као опција. 6

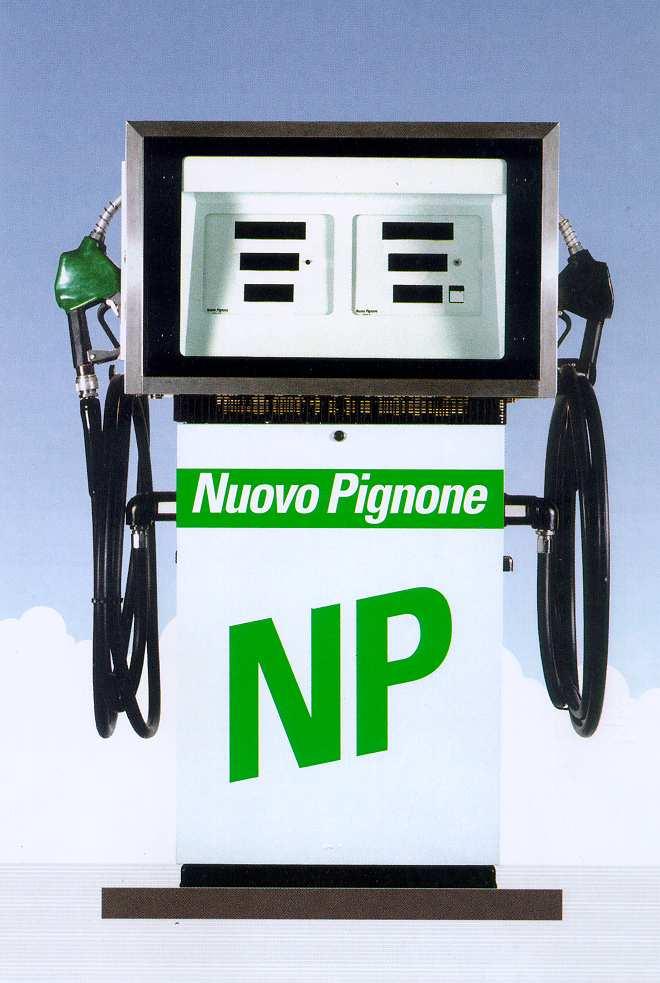

7 Спољни изглед справе DPC је приказан на слици 4. Слика 4. Спољни изглед справа за мерење течних горива типa DPC 1.6. Натписи и ознаке Сви натписи и ознаке на справама морају бити сагласни Правилнику о метролошким условима за справе за мерење течних горива ("Службени лист СФРЈ", бр. 48/8 и 20/86). 2. ПРЕГЛЕД И ЖИГОСАЊЕ МЕРИЛА 2.1. Метролошко упутство Преглед мерила се обавља у свему према Метролошком упутству за преглед справа за мерење течних горива ("Гласник", број 4/1984) Врсте и места постављања жига Справе за мерење течних горива типa DPC жигошу се основним и годишњим жигом Завода на местима која је одредио произвођач мерила као и годишњим жигом 7

8 Завода у облику налепнице која се поставља поред приказивача запремине једнократно издатог горива. 3. НАПОМЕНЕ 3.1. Овим решењем се ограничава број мерила који се могу поднети на први преглед на 199 комада мерила. Број се ограничава у циљу откривања могућих скривених мана и грешака које се могу појавити у условима нормалне употребе мерила Измене радних параметара справа за мерење течних горива тип DPC могу да се врше само на начин који је предвидео произвођач у лабораторији која поседује решење о испуњавању услова за преглед справа за мерење течних горива, сагласно чл. 46. и 47. Закона о мерним јединицама и мерилима Уз свако мерило доставља се и упутство о руковању и одржавању мерила, које садржи услове за исправно коришћење и функционисање мерила. Параметри који одређују функције мерила тако се одабирају да мерило задовољи захтеве прописане метролошким условима Овим решењем о одобрењу типа мерила не потврђују се својства мерила у погледу безбедности. Д И Р Е К Т О Р Мр Драган Милошевић 8
