TeleWell TW-3G+ USB / EXPRESS. HSDPA / 3G (UMTS) / EDGE / GPRS -modeemi ASENNUSOHJE

Transkriptio

1 TeleWell TW-3G+ USB / EXPRESS HSDPA / 3G (UMTS) / EDGE / GPRS -modeemi ASENNUSOHJE Copyright Telewell Oy

2 SISÄLTÖ 1. Modeemin kuvaus Tiedonsiirto-ominaisuudet Järjestelmävaatimukset Myyntipakkauksen sisältö Modeemin liitännät Modeemin valot Laitteen käyttöönotto SIM-kortin asennus Laitteen kytkentä Ajurien asennus Yhteyden muodostus Hallintaohjelman toiminnot Etusivun toiminnot Menu-ikkunan toiminnot

3 1. Modeemin kuvaus TeleWell TW-3G+ USB / Express laite on modeemi, jossa on kolme erillaista liitäntämahdollisuutta: Express Card, USB sekä PCMCIA (optiona). Modeemin lisäksi tarvitaan operaattorilta yhteyksiin sopiva SIM-kortti sekä GSM verkkosopimus. Laitteen ajurit asentuvat vaivatta. Erillistä ajuri-cd:tä ei tarvita, koska ajurit sijaitsevat laitteen sisäänrakennetulla muistitikulla Tiedonsiirto-ominaisuudet TW-3G+ kykenee jopa 7.2 Mbps nopeuksiin HSDPA-tekniikkaalla. Laite sopii käytettäväksi HSPDA, 3G(UMTS)-, EDGE- ja GPRS-verkoissa. Todellinen siirtonopeus riippuu operaattorin GSM-tukiaseman ohjelmistosta, etäisyydestä, asiakkaan sopimuksen asetuksista sekä mahdollisista radiotien häiriöistä Tekniset tiedot - USB 1.1, mutta suositus on USB 2.0 -liitäntä - USB-portin virransyöttö: min. 500 ma - CE-hyväksytty - Mitat: 119,6 x 42 x 11,3 mm - Paino: 40 g 1.3. Järjestelmävaatimukset - Tuetut käyttöjärjestelmät: Windows 2000, XP, Vista (Mac-ajurit osoitteesta - SIM-kortti (Aktivoitu GPRS-, EDGE-, 3G-, HSPDA-sopimus) - Express Card paikka tai kaksi USB-porttia tai PCMCIA-paikka - 30 MB vapaata tilaa tietokoneen kiintolevyllä 1.4. Myyntipakkauksen sisältö - TW-3G+ Express/USB-modeemi - USB-kaapeli - Asennusohje 1.5. Modeemin liitännät - USB-liitäntä: Laitteen USB-kaapeli on kaksi haarainen (virta ja data), joten tietokoneessa tulee olla kaksi USB-porttia. - Express Card -liitäntä: Laite kytketään tietokoneen Express Card paikkaan - PCMCIA-liitäntä (optio): Laitteeseen on saatavilla lisävarusteena adapteri, jolla laite kytketään tietokoneen PCMCIA-paikkaan 3

4 1.6. Modeemin valot Väri Indikaattori Vilkkuu Palaa kiinteästi Ei pala Ei yhdistetty - - Punainen SIM-kortti Etsii yhteyttä Virhe (ei SIMkorttia, SIM-kortin sopimus ei voimassa) Vihreä WCDMA - Yhdistetty Sininen HSDPA - Yhdistetty Vaaleanpunainen GPRS - Yhdistetty Violetti EDGE - Yhdistetty 2. Laitteen käyttöönotto 2.1. SIM-kortin asennus HUOM! SIM-kortista pitää olla PIN-koodin kysely pois päältä. PIN-koodin kysely on mahdollista pitää myös päällä. (Suositus on aina EI PIN koodin kyselyä.) SIM-kortti asetetaan laitteen pohjassa olevaan SIM-kortti-paikkaan sirupuoli alaspäin. 4

5 2.2. Laitteen kytkentä Experss Card -paikka - Kytketään kortti Express Card paikkaan SIM-kortti puoli alas päin ja antenni ylös päin USB-paikka - Kytketään laite USB-koteloon - Liitetään USB-kaapelin pienempi pää laitteeseen - Liitetään USB-kaapelin kaksi isompaa päätä (data ja power) tietokoneen USB-portteihin. HUOM! Tietokoneessa pitää olla kaksi USB-porttia, kaapelin päät pitää liittää eri USB-portteihin. Kaapelin power-päässä olevaan USB-paikkaan ei saa liittää data-päätä. Ko. paikka on tarkoitettu muistitikulle. PCMCIA-paikka (optio) - Kytketään laite PCMCIA-adapteriin - Kytketään adapteri tietokoneen PCMCIA-paikkaan 5

6 2.3. Ajurien asennus - Laitteen ajurit ovat laitteessa itsessään muistitikulla - Asennettaessa laite Windows Vista tietokoneeseen pitää Vistasta ottaa ensin käyttäjän turvamääritykset pois päältä (laitetaan takaisin päälle, kun laite asentunut) 1. Kytketään laite kiinni tietokoneeseen jollakin edellä mainituista tavoista - Asennettaessa laitetta Windows Vista tietokoneeseen avautuu alla oleva ikkuna -> valitaan Run AUTORUN_TW3G.EXE - Jos Windows Vistassa tulee alla olevan kuvan mukainen ilmoitus, siihen ei vastata mitään. Ilmoitus häviää asennuksen loppuvaiheessa itsekseen 6

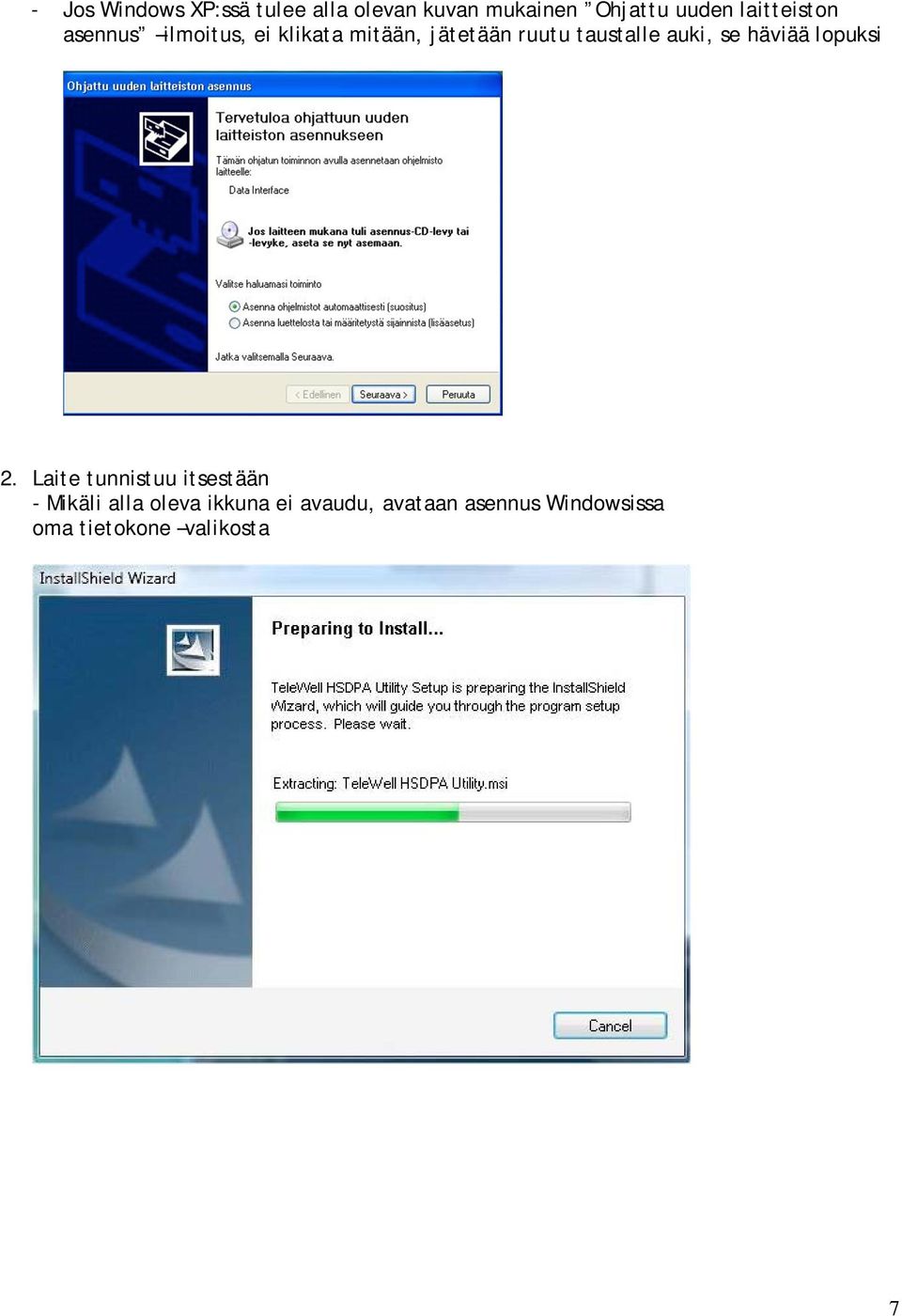

7 - Jos Windows XP:ssä tulee alla olevan kuvan mukainen Ohjattu uuden laitteiston asennus ilmoitus, ei klikata mitään, jätetään ruutu taustalle auki, se häviää lopuksi 2. Laite tunnistuu itsestään - Mikäli alla oleva ikkuna ei avaudu, avataan asennus Windowsissa oma tietokone valikosta 7

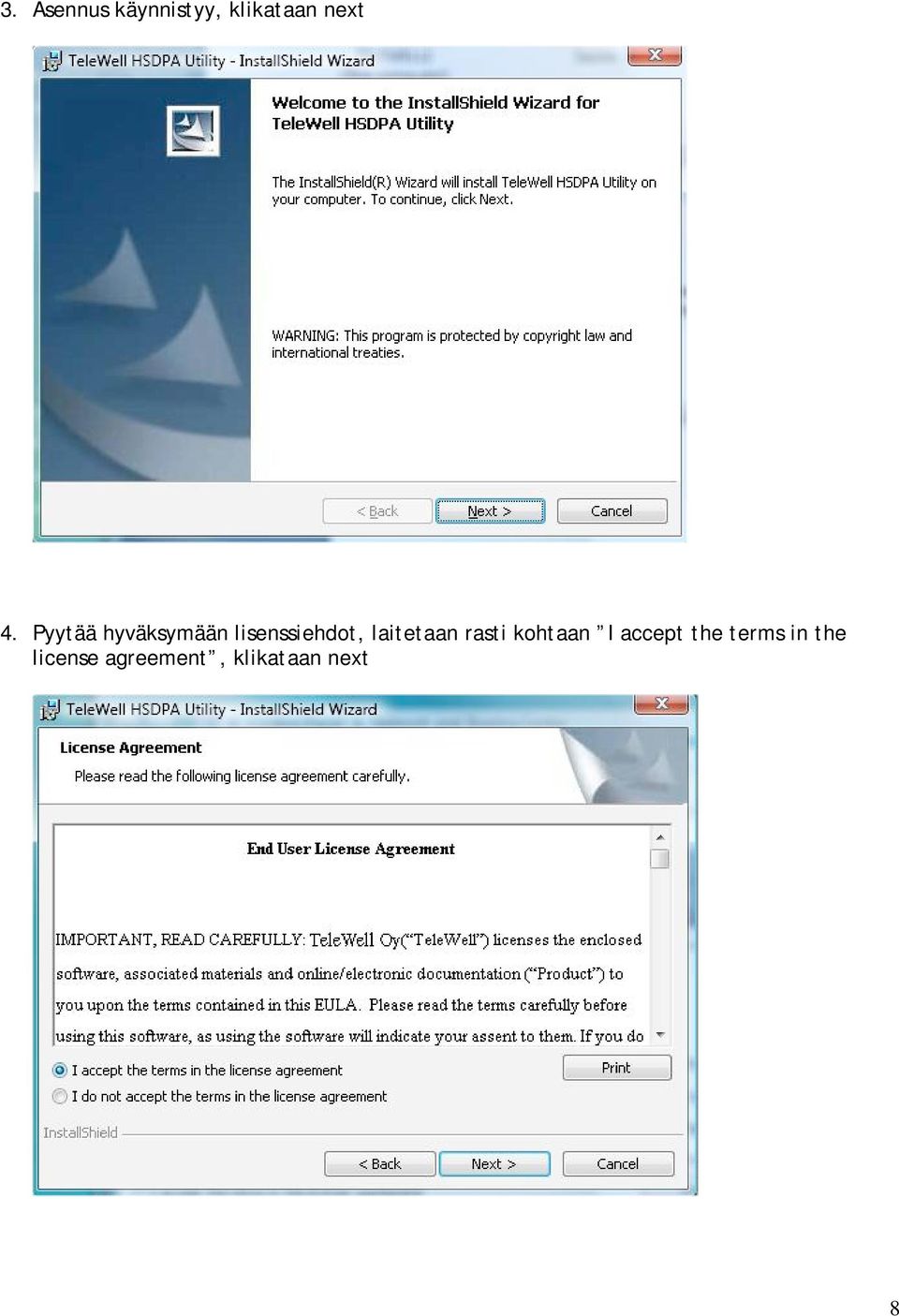

8 3. Asennus käynnistyy, klikataan next 4. Pyytää hyväksymään lisenssiehdot, laitetaan rasti kohtaan I accept the terms in the license agreement, klikataan next 8

9 5. Ilmoittaa kansion, jonne ajurit asentuvat, klikataan next 6. Pyytää vahvistamaan asennuksen, klikataan install 9

10 7. Ajurit asentuvat 8. Asennus valmis, klikataan finish 9. Kun laite on asentunut, avautuu laitteen hallintaikkuna 10

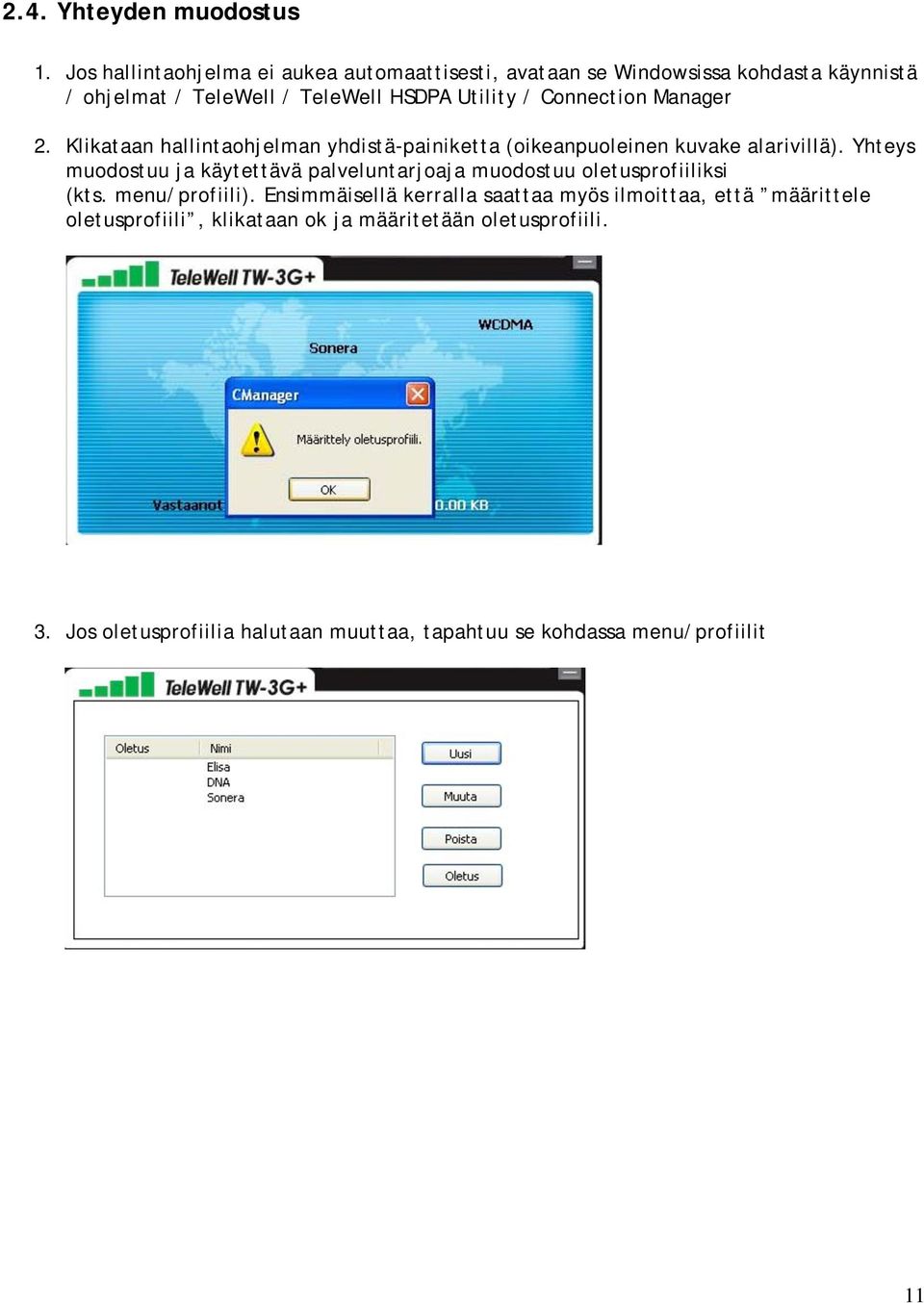

11 2.4. Yhteyden muodostus 1. Jos hallintaohjelma ei aukea automaattisesti, avataan se Windowsissa kohdasta käynnistä / ohjelmat / TeleWell / TeleWell HSDPA Utility / Connection Manager 2. Klikataan hallintaohjelman yhdistä-painiketta (oikeanpuoleinen kuvake alarivillä). Yhteys muodostuu ja käytettävä palveluntarjoaja muodostuu oletusprofiiliksi (kts. menu/profiili). Ensimmäisellä kerralla saattaa myös ilmoittaa, että määrittele oletusprofiili, klikataan ok ja määritetään oletusprofiili. 3. Jos oletusprofiilia halutaan muuttaa, tapahtuu se kohdassa menu/profiilit 11

12 - Tarvittaessa luodaan uusi profiili - Klikataan uusi - Avautuvaan ikkunaan syötetään käyttäjätiedot - Klikataan seuraava - Windows kysyy, mitä yhteyttä halutaan käyttää, jos vaihtoehtoja on useampia - Valitaan TW-3G+, klikataan seuraava - Seuraavaan ikkunaan syötetään puhelinnumero, klikataan seuraava 12

13 - Seuraavassa ikkunassa määritellään haluttu nimi yhteydelle, klikataan finish, profiili muodostuu - Valitaan ko. profiili listasta ja klikataan oletus (aseta oletusyhteydeksi -> ok). Tämän jälkeen pitää painaa vielä uudelleen yhdistä -> yhteys muodostuu 13

14 3. Hallintaohjelman toiminnot 3.1 Etusivun toiminnot 1. Signaalin voimakkuus: Näyttää signaalin voimakkuuden 2. Ikkunan pienennys 3. Käytössä oleva yhteys: Näyttää, mikä nopeusluokka on käytössä 4. Operaattori: Näyttää käytössä olevan operaattoriyhteyden 5. Yhteyden tila: Yhdistetty / Ei yhteyttä 6. Aika, jonka yhteys on ollut päällä 7. Lähetetyn datan määrä 8. Vastaanotetun datan määrä 9. Tekstiviestit: Tekstiviestien kirjoitus ja vastaanotto 10. Radio päällä/pois päältä 11. Menu-valikko 12. Etusivu 13. Yhdistä / katkaise yhteys 14

15 3.2 Menu-ikkunan toiminnot - SMS: Tekstiviestin lähetys ja vastaanotto - Asetukset: mm. PIN-koodi-asetukset ja verkon valinta - Tilastot: Kaavio lähetetystä ja vastaanotetusta datasta - Puhelinluettelo: Yhteystiedot laitteen muistista, SIM-kortilta tai Outlookista - Profiili: Yhteysprofiilien tiedot - Informaatio: Laitteen tiedot ja signaalin tiedot SMS - Vastaanotettu: Saapuneet viestit - Lähetetty: Lähetetyt viestit - Lähtevät: Lähetystä odottavat viestit - Luo uusi: Luo uusi tekstiviesti ja lähetä se haluttuun numeroon. Numeron voi kirjoittaa kenelle -riville tai klikkaamalla...-painiketta voi numeron hakea SIM-kortin, Outlookin tai TW-3G+-laitteen muistista - Luonnos: Tallentamalla viesti luonnoksiin, sen voi lähettää myöhemmin. 15

16 3.2.2 ASETUKSET - Yleistä: uudelleen käynnistäminen yhdistettäessä, Pikakäynnistys, kielen valinta - SMS: Ilmoita uusista tekstiviesteistä, SMS-palvelukeskus - SIM: PIN-koodin kysely - Radio: Taajuusalueet - Verkko: Verkon valinta TILASTOT - Vastaanotto- ja lähetysgrafiikat 16

17 3.2.4 PUHELINLUETTELO - Kolme puhelinluettelon käyttömahdollisuutta: SIM-kortti, Outlook-yhteystiedot sekä laitteen oma muisti PROFIILI Oletusprofiilin määrittäminen, kts. aiemmin kohdasta 2.4. Yhteyden muodostus INFORMAATIO - Tiedot: Tietoja laitteesta - Signaali: Tietoja laitteen tilasta 17

18 18

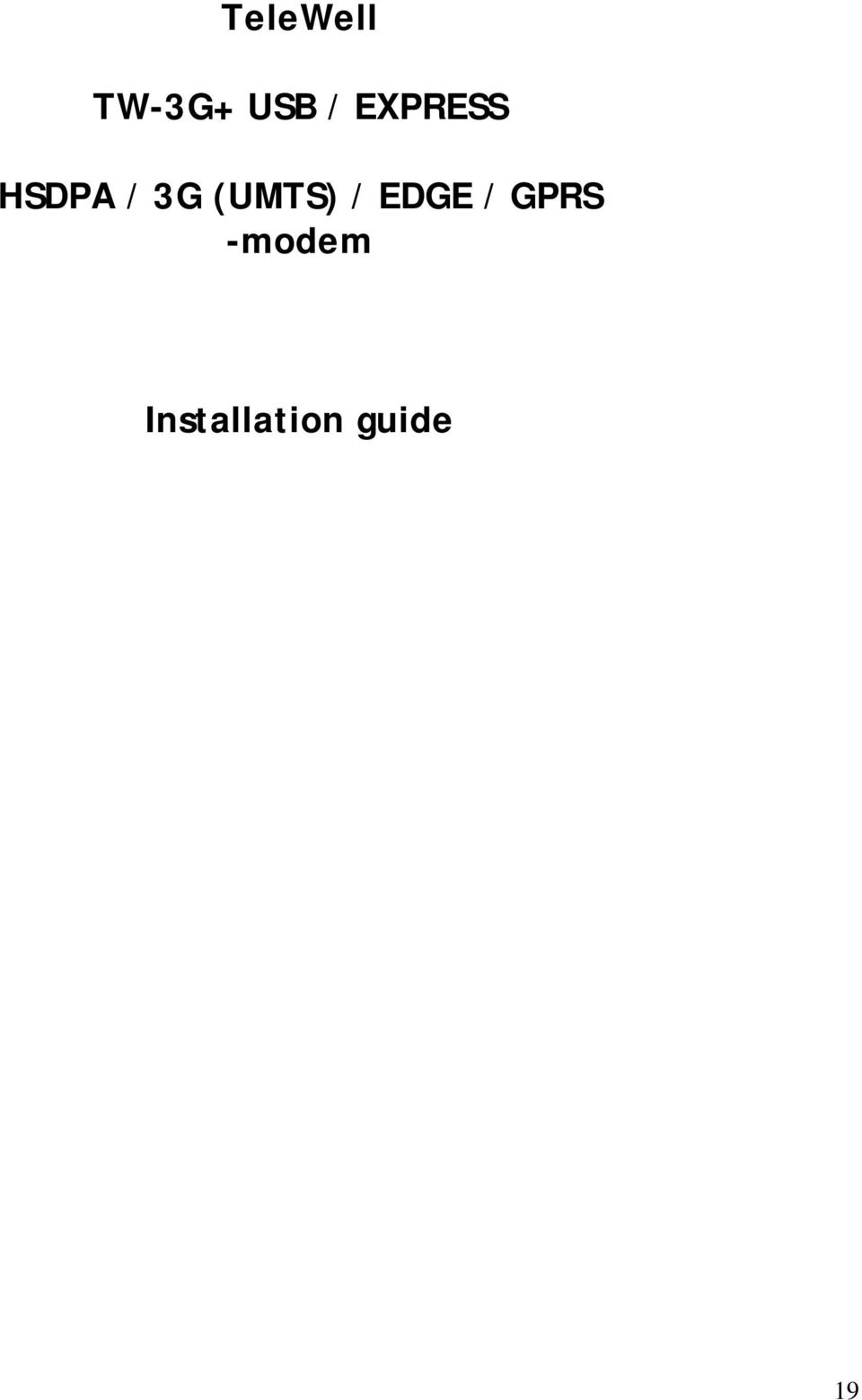

19 TeleWell TW-3G+ USB / EXPRESS HSDPA / 3G (UMTS) / EDGE / GPRS -modem Installation guide 19

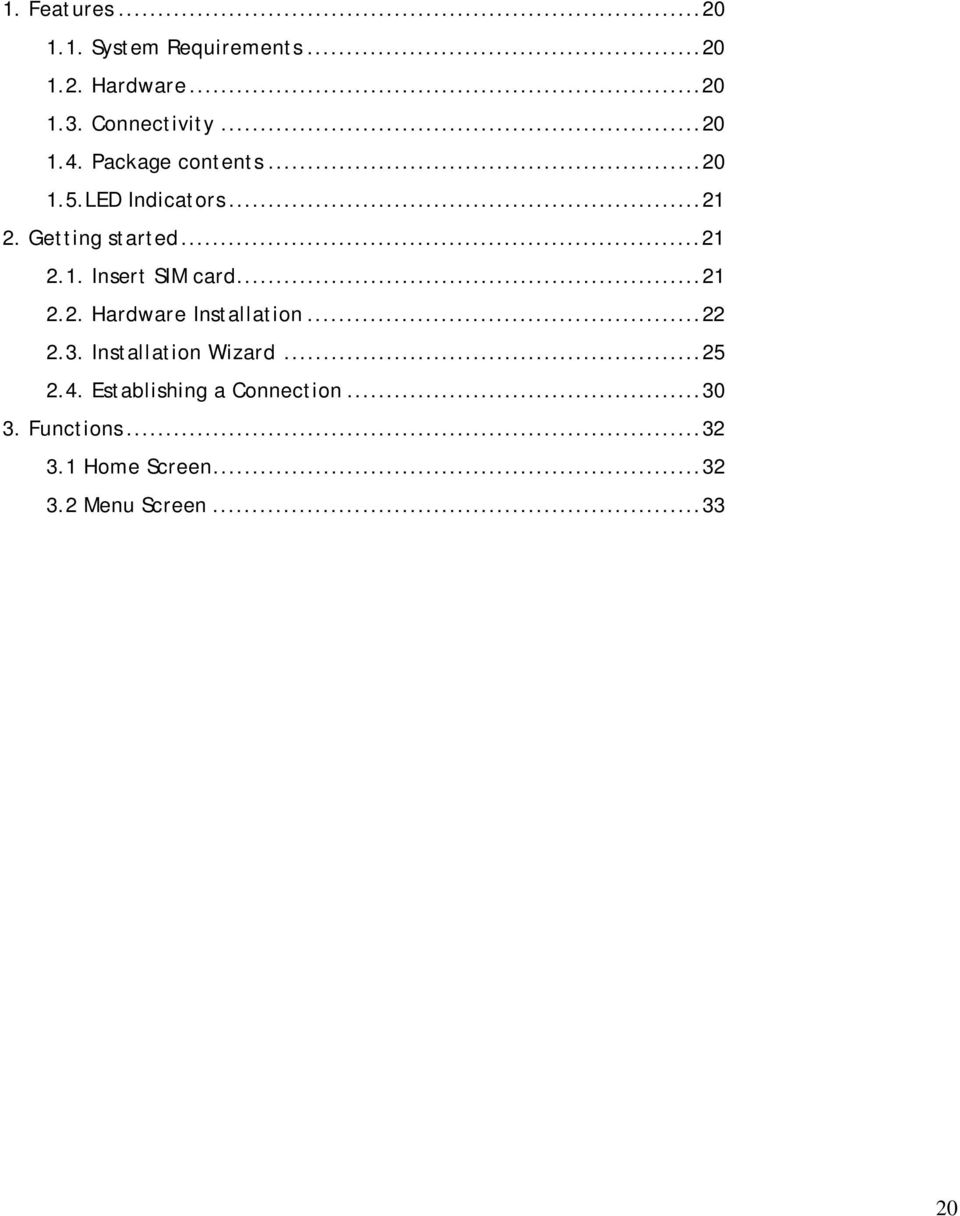

20 1. Features System Requirements Hardware Connectivity Package contents LED Indicators Getting started Insert SIM card Hardware Installation Installation Wizard Establishing a Connection Functions Home Screen Menu Screen

21 1. Features Worldwide Roaming Supports 2G, 3G and 3.5G standards SMS Messaging USB, ExpressCard or PCMCIA Interface (option) Windows Vista, XP and 2000 compatibility Does not interfere with other USB peripherals Six language interface (Finnish, English, French, German, Italian, Spanish and Traditional Chinese) Plug & Play functionality Dual Antennas Place for the external antenna under the rubbery slab 1.1. System Requirements Operating System: Windows 2000 SP4+, XP SP2+ or Vista (Mac drivers from Hard Drive Space: 30 MB Web Browser: Internet Explorer 6.0+ Interface: ExpressCard slot, 2 USB ports or PCMCIA slot (option) 1.2. Hardware Dimensions: 119,6x42x11,3mm (LWH, including antenna) Weight: 40g Onboard Memory: 64 MB NAND Flash & 64 MB SDRAM GSM Bands: 850, 900, 1800, 1900 UMTS Bands: 850, 1900, Connectivity Internet: DUN Data Speed (HSDPA): Downlink: 7.2Mbps/3.6Mbps/1.8Mbps/in bps 384Kbps Radio/Band Selection: 3/3.5G: EU+Asia (2100), US 850/1900) 2G: EU+Asia (900/1800), US (850/1900) IP Settings: APN, DNS, DHCP vs. Static, Radius 1.4. Package contents - TW-3G+ Express/USB modem - USB cable - Installation Guide 21

22 1.5. LED Indicators Color Indicator Flashing Solid Off Red Not Connected/ Flight Mode SIM Card/Service - - No coverage/still searching Green WCDMA Available Connected Blue HSDPA - Connected Pink GPRS Available Connected Purple EDGE Available Connected Error (SIM card missing, failed verification) 2. Getting started 2.1. Insert SIM card 22

23 2.2. Hardware Installation ExperssCard Slot - Slide the TW-3G+ into the slot (SIM card side down, LED side up) - The LES should light up when connection is established USB - Slide the TW-3G+ into the USB adaptor casing (USB adaptor label & TW-3G+ LED side up). - Insert the small USB plug into the adaptor casing. Insert the two large USB plugs into the computer. - The LED should light up when connection is established, though it may be obscured. 23

24 PCMCIA Adaptor - Slide the TW-3G+ into the PCMCIA Adaptor (LED & Gold Strip Up, SIM Card Side Down) as far as possible - With the same orientation (antenna side up), slide the TW-3G+ Adaptor unit into the PCMCIA slot - The LED should light up when connection is established 24

25 2.3. Installation Wizard - Windows Vista: Please turn off account control (UAC) 1. Insert the device to the computer - Windows Vista: Please select Run AUTORUN_TW-3G.exe - Windows Vista: If appears the following kind of message, please don t click anything, the window will disappear later 25

26 - Windows Xp: If appears the following kind of message, please don t click anything, the window will disappear later 2. The setup Wizard window opens automatically 26

27 3. The Setup Wizard window opens automatically. The first page contains OS compatibility and legal disclaimers. Click Next to continue. 4. Click I accept the terms in the licence agreement, and then Next to continue 27

28 5. Click Change to manually select a folder 6. Click Install to begin installation 28

29 7. Installation time will vary, depending on the computer 8. When installation is complete, click Finish to exit. The Connection Manager will open automatically and bring up the Home Screen. The Quick Start Guide will also automatically open, but only if you have Adobe Acrobat

30 2.4. Establishing a Connection Click the Connect button. Connection should take about 5 seconds. When established, the Home screen should say Connected, with the onscreen clock running and the Download/Upload tallies running Different profiles may be needed, depending on current location. 1. Click Menu > Profile 2. Highlight the desired profile and click Default 30

31 3. Click OK on the confirmation window if this is desired profile 4. The word YES will appear next to the default profile If a default profile has been selected, a connection can be made or ended at any time by clicking the Connect button on the Menu screen. Profiles can be fine tuned after creation. In the Profile window, simply click Edit to adjust the default profile. 31

32 3. Functions 3.1 Home Screen 1. Signal Strength 2. Minimize 3. Radio Technology 4. Mobile Network Operetor 5. Connection Status 6. Connection Time Elapse 7. Total Data Uploaded 8. Total Data Downloaded 9. Compose Message 10. Radio On/Off 11. Menu 12. Home Screen 13. Connect/Disconnect 32

33 3.2 Menu Screen - SMS: Text message folders such as Inbox, Draft, etc. - Setting: General, SMS, SIM, Radio and Network preferences - Statistics: Upload, Download graphs and totals - Contacts: TW-3G+, SIM Card and Outlook Contact lists - Profile: Connection profile setup/options - Information: Device, Version and Signal specifics SMS Inbox: Contains received messages. Sent: Contains all succesfully sen messages. Outbox: Contains completed but unsent messages. Compose: Contains all tools for creating messages. Draft: Contains saved but unfinished messages. 33

34 3.2.2 SETTINGS - General: Auto connect on startup, Quick startup and Language selection - SMS: New SMS notify and SMS Service Center - SIM: Enable/Disable or change the PIN code - Radio: Dual Mode and Frequency Band - Network: Network selection Auto/Manual STATISTICS - The statistics screen displays a graph of recent upload and download activity 34
