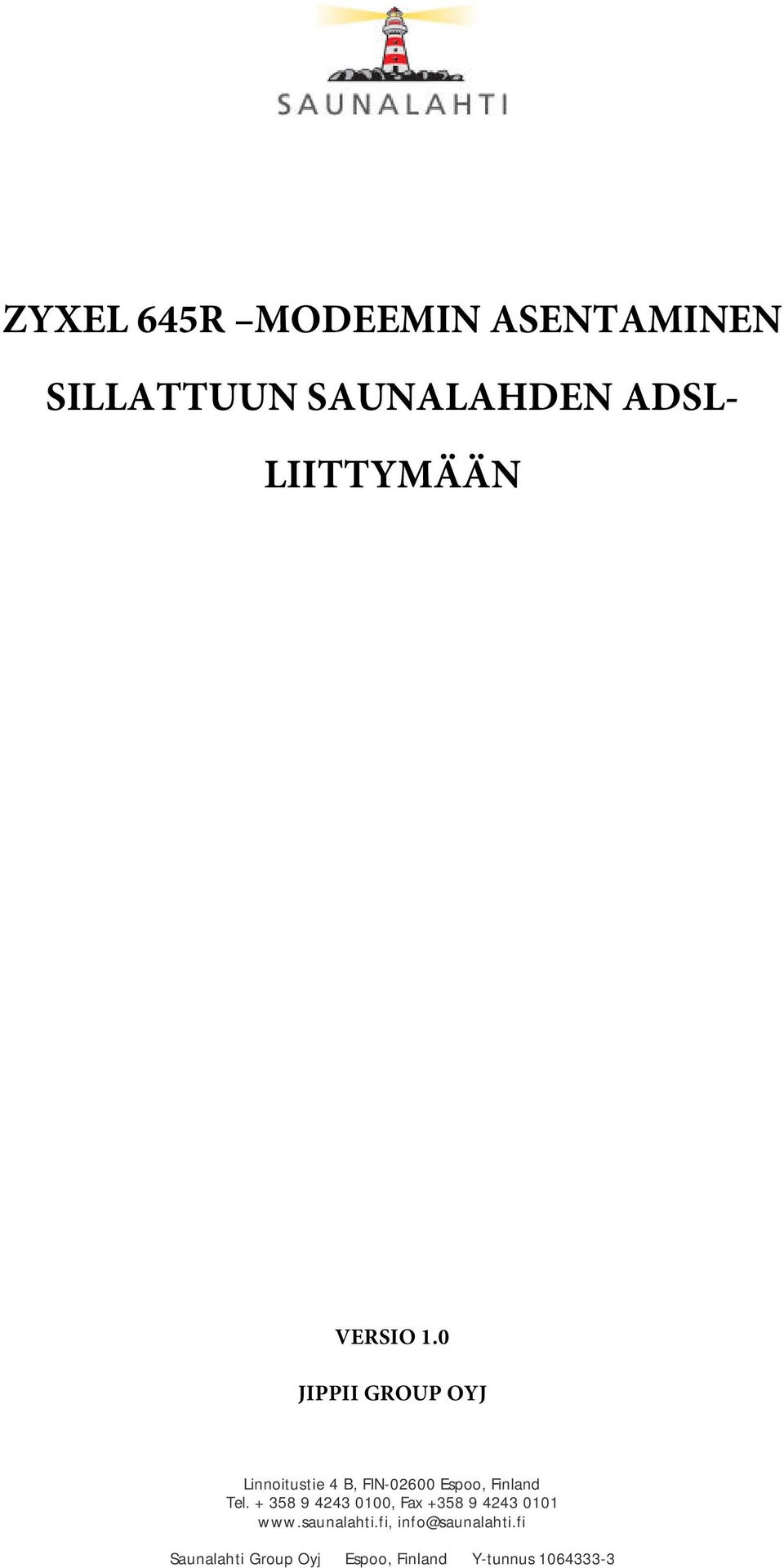

1 ZYXEL 645R MODEEMIN ASENTAMINEN SILLATTUUN SAUNALAHDEN ADSL- LIITTYMÄÄN VERSIO 1.0 JIPPII GROUP OYJ

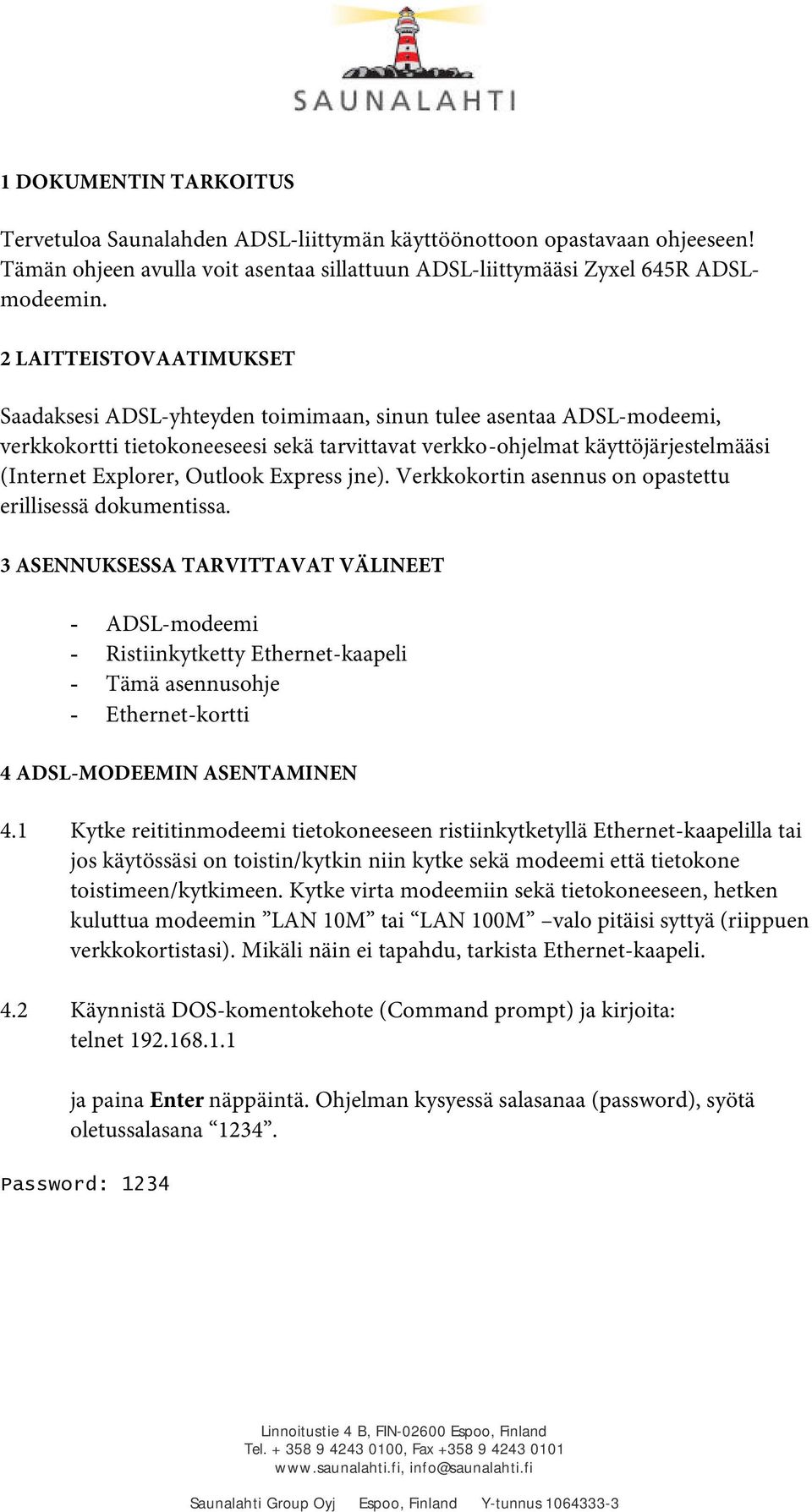

2 1 DOKUMENTIN TARKOITUS Tervetuloa Saunalahden ADSL-liittymän käyttöönottoon opastavaan ohjeeseen! Tämän ohjeen avulla voit asentaa sillattuun ADSL-liittymääsi Zyxel 645R ADSLmodeemin. 2 LAITTEISTOVAATIMUKSET Saadaksesi ADSL-yhteyden toimimaan, sinun tulee asentaa ADSL-modeemi, verkkokortti tietokoneeseesi sekä tarvittavat verkko-ohjelmat käyttöjärjestelmääsi (Internet Explorer, Outlook Express jne). Verkkokortin asennus on opastettu erillisessä dokumentissa. 3 ASENNUKSESSA TARVITTAVAT VÄLINEET - ADSL-modeemi - Ristiinkytketty Ethernet-kaapeli - Tämä asennusohje - Ethernet-kortti 4 ADSL-MODEEMIN ASENTAMINEN 4.1 Kytke reititinmodeemi tietokoneeseen ristiinkytketyllä Ethernet-kaapelilla tai jos käytössäsi on toistin/kytkin niin kytke sekä modeemi että tietokone toistimeen/kytkimeen. Kytke virta modeemiin sekä tietokoneeseen, hetken kuluttua modeemin LAN 10M tai LAN 100M valo pitäisi syttyä (riippuen verkkokortistasi). Mikäli näin ei tapahdu, tarkista Ethernet-kaapeli. 4.2 Käynnistä DOS-komentokehote (Command prompt) ja kirjoita: telnet ja paina Enter näppäintä. Ohjelman kysyessä salasanaa (password), syötä oletussalasana Password: 1234

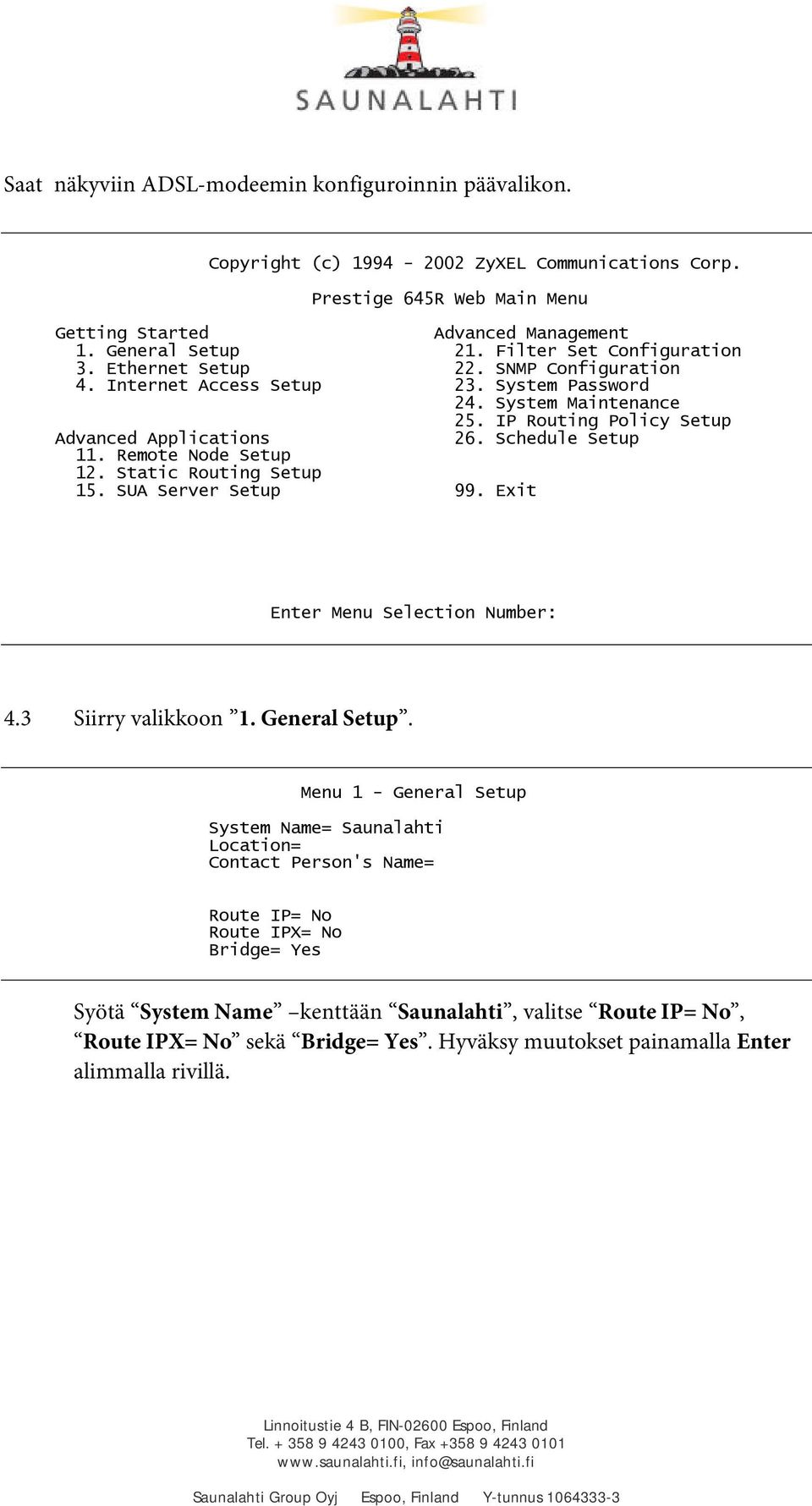

3 Saat näkyviin ADSL-modeemin konfiguroinnin päävalikon. Copyright (c) ZyXEL Communications Corp. Prestige 645R Web Main Menu Getting Started Advanced Management 1. General Setup 21. Filter Set Configuration 3. Ethernet Setup 4. Internet Access Setup 22. SNMP Configuration 23. System Password 24. System Maintenance 25. IP Routing Policy Setup Advanced Applications 11. Remote Node Setup 26. Schedule Setup 12. Static Routing Setup 15. SUA Server Setup 99. Exit Enter Menu Selection Number: 4.3 Siirry valikkoon 1. General Setup. Menu 1 - General Setup System Name= Saunalahti Location= Contact Person's Name= Route IP= No Route IPX= No Bridge= Yes Syötä System Name kenttään Saunalahti, valitse Route IP= No, Route IPX= No sekä Bridge= Yes. Hyväksy muutokset painamalla Enter alimmalla rivillä.

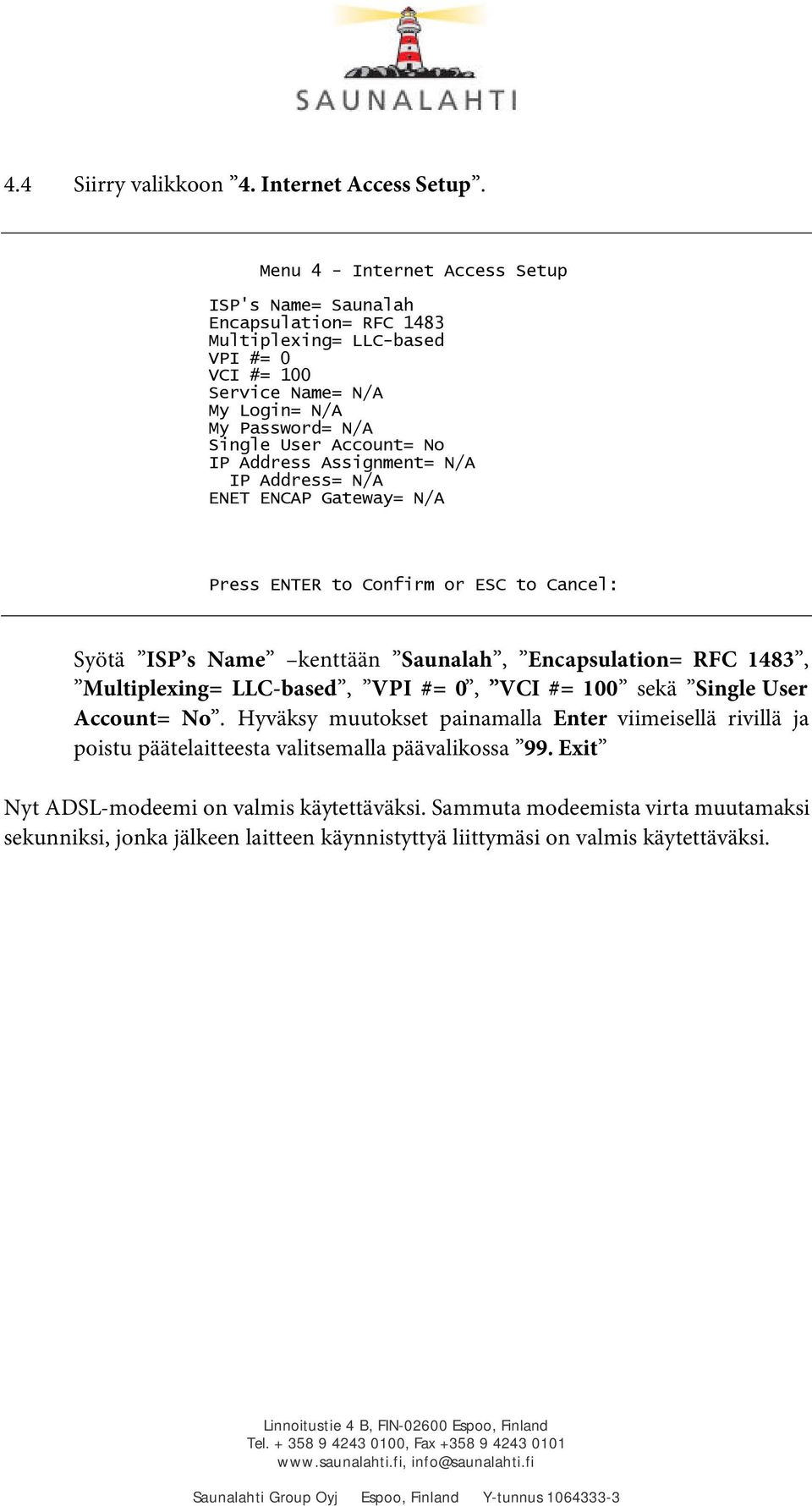

4 4.4 Siirry valikkoon 4. Internet Access Setup. Menu 4 - Internet Access Setup ISP's Name= Saunalah Encapsulation= RFC 1483 Multiplexing= LLC-based VPI #= 0 VCI #= 100 Service Name= N/A My Login= N/A My Password= N/A Single User Account= No IP Address Assignment= N/A IP Address= N/A ENET ENCAP Gateway= N/A Press ENTER to Confirm or ESC to Cancel: Syötä ISP s Name kenttään Saunalah, Encapsulation= RFC 1483, Multiplexing= LLC-based, VPI #= 0, VCI #= 100 sekä Single User Account= No. Hyväksy muutokset painamalla Enter viimeisellä rivillä ja poistu päätelaitteesta valitsemalla päävalikossa 99. Exit Nyt ADSL-modeemi on valmis käytettäväksi. Sammuta modeemista virta muutamaksi sekunniksi, jonka jälkeen laitteen käynnistyttyä liittymäsi on valmis käytettäväksi.

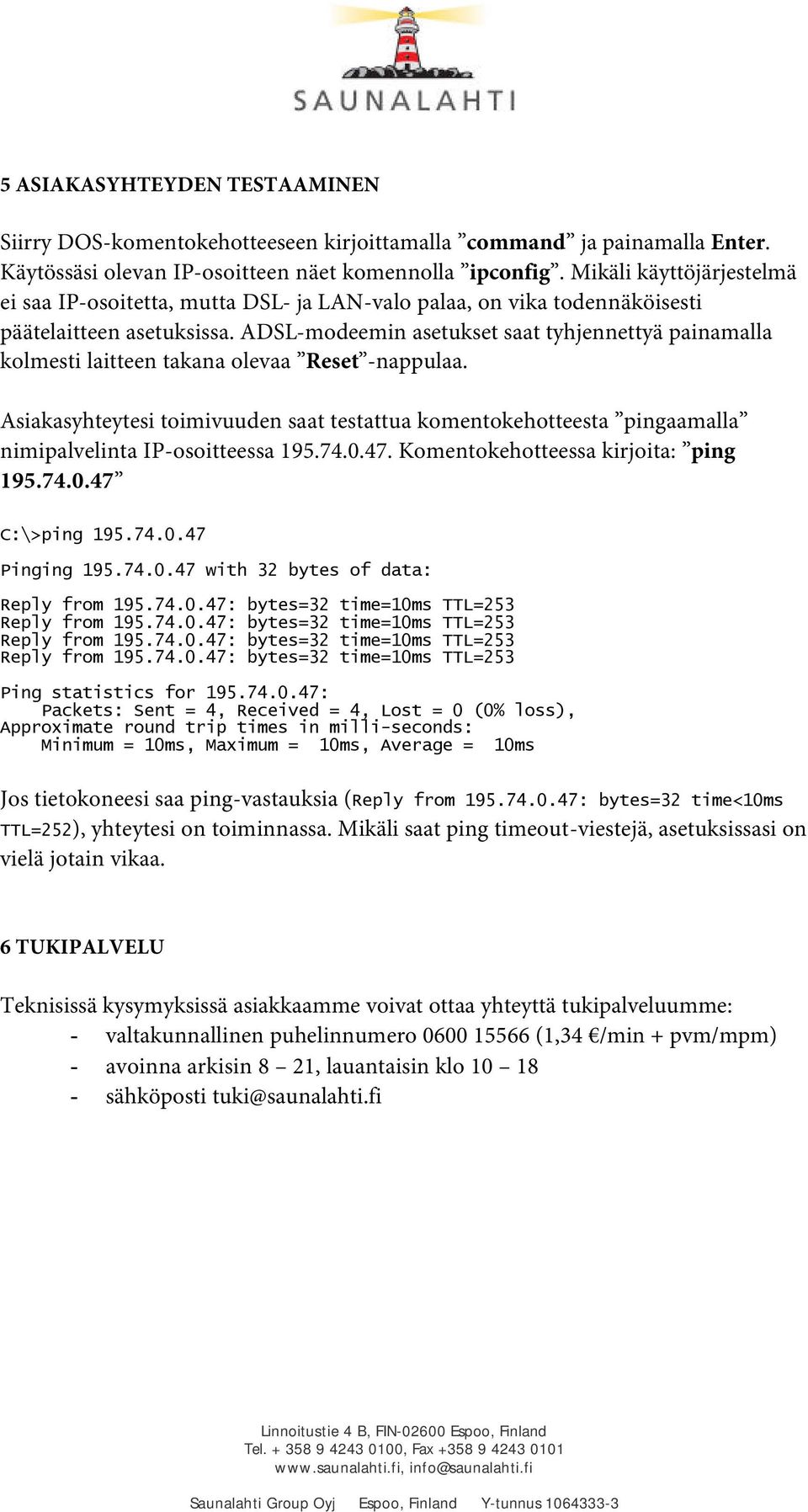

5 5 ASIAKASYHTEYDEN TESTAAMINEN Siirry DOS-komentokehotteeseen kirjoittamalla command ja painamalla Enter. Käytössäsi olevan IP-osoitteen näet komennolla ipconfig. Mikäli käyttöjärjestelmä ei saa IP-osoitetta, mutta DSL- ja LAN-valo palaa, on vika todennäköisesti päätelaitteen asetuksissa. ADSL-modeemin asetukset saat tyhjennettyä painamalla kolmesti laitteen takana olevaa Reset -nappulaa. Asiakasyhteytesi toimivuuden saat testattua komentokehotteesta pingaamalla nimipalvelinta IP-osoitteessa Komentokehotteessa kirjoita: ping C:\>ping Pinging with 32 bytes of data: Ping statistics for : Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 10ms, Maximum = 10ms, Average = 10ms Jos tietokoneesi saa ping-vastauksia (Reply from : bytes=32 time<10ms TTL=252), yhteytesi on toiminnassa. Mikäli saat ping timeout-viestejä, asetuksissasi on vielä jotain vikaa. 6 TUKIPALVELU Teknisissä kysymyksissä asiakkaamme voivat ottaa yhteyttä tukipalveluumme: - valtakunnallinen puhelinnumero (1,34 /min + pvm/mpm) - avoinna arkisin 8 21, lauantaisin klo sähköposti tuki@saunalahti.fi
