Minikokoinen harkka-vahvistin 5W 8 ohm
|
|
- Erkki Kapulainen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Minikokoinen harkka-vahvistin W ohm Markku Kauppinen Pieni kitara-/lauluvahvistin transistoriesiasteella ja W TDA0A/B-päätevahvistinpiirillä. Käyttöjännite 9-VDC. Vahvistimen ominaisuudet Tämä W "Mini-harkka" perustuu Ideaportin sivuilla jo kauan olleisiin ohjeisiin kaksitransistorisesta kitara-/mikrofoniesivahvistimesta ja TDA0A/B MP-vahvistimesta, jotka on nyt vain yhdistetty samalle piirilevylle. Piirilevy sopii tuuletusaukoilla varustettuun halpaan muovikoteloon (Donau Elektronik kotelosarja KGB0...) tai sitten sen pohjalla rakennetaan kokonainen combovahvistin kaiuttimineen. Katso erilliset piirustukset/ohjeet combon rakentamisesta. Jos vahvistin rakennetaan muovikoteloon, sen lähtöön laitetaan kaiutinliitin ja soittoharjoittelua voi harrastaa kun lähtöön liitetään mikä tahansa kotoa löytyvä kaiutin, jonka impedanssi on ohm ja tehonkesto W. Vahvistimen pieni antoteho on varmasti turvallinen kaikille kaiuttimille jotka on tarkoitettu kotikäyttöön. Jotkut pienet lelukaiuttimet kyllä voivatkin vaurioitua W teholla. Jos jotain pienitehoista kaiutinta halutaan käyttää niin kaiutinjohdon väliin voi kytkeä esim. 0µF bipolaarisen kondensaattorin (tai kaksi 0µF tavallista kondensaattoria miinukset vastakkain). Virtalähteeksi tarvitaan 9V-V reguloitu virtalähde, joka antaa 00mA jatkuvaa virtaa. Tai tehdään kuuden pariston pitimestä ja DC-liittimestä paketti, joka liitetään laitteen perään. Vahvistin on oikosulkusuojattu- ja suojattu virtalähteen väärältä napaisuudelta sulakkeella ja diodilla. Myös päätepiirissä on omat sisäiset suojauksensa ylikuormittumiselta (sammuu kun lämpenee liikaa).
2 Kytkentäkaavio Esivahvistin Osaluettelo Huom. kaikki vastukset ainakin /W- ja elkot minimi V jännitekestoltaan isään C C T T C C C C POT Ulos Esivahvistin T, C C C C C C,, POT BC9A, BCA tai BCA µf Elko µf Elko µf Elko 0nF Polko 0µF Elko 00nF Kerko k Ohm k Ohm 0k Ohm 00 Ohm k Ohm logaritminen potentiometri Päätevahvistin Käyttöjännite 9-V 0 V ulake D 9 D C C9 T P C0 IC Käyttöjännite esivahvistimelle D Päätevahvistin IC TDA 0A tai -B Vahvistin-IC C 0nF Polko C µf Elko C 9 0µF Elko C 0 00nF Kerko k Ohm.k Ohm 9 k Ohm D,, Diodi N D Diodi N9, MB0... TP k-k Ohm trimmeripotentiometri makaava tai pysty* ulake 0.A pp-malli sulakepidin tai sulakepesä* * jälkimmäiset kätevämpiä combossa ignaali 0 V C D TDA 0A/B Kaiutin ulos - Huomautus vahvistinpiirin pinneistä Laitimmaiset pinnit ja 9 leikataan poikki, koska ne eivät ole käytössä. Piiristä juotetaan siis vain keskimmäistä pinniä piirilevylle. Osien sijoittelukuvaan onkin merkitty vain pinnit ja. Piiri on oikein päin silloin kun piirin tyyppileimauksen puoli tulee sijoittelukuvassa vasemmalle.
3 DC-runkoliittimen käyttö unkoliittimen piirros on nykyään varsin standardista ømm aukkoon mutterilla kiinnitettävästä DC-liittimestä. Liittimen käyttö on yksinkertaisinta oheisen ylemmän piirroksen mukaisesti, jossa DC-liittimeen työnnetään joko virtalähde tai paristot. Jos rakennetaan combo jossa paristot halutaan kaiutintilaan, kiinnitettään paristopidin takakanteen ja siitä lähtevä johto viedään takakannen läpi. Johdon päähän laitetaan DC-plugi ja se työnnetään runkoliittimeen kun halutaan soittaa paristoilla. Ylempää piirrosta noudatetaan myös silloin kun vahvistin rakennetaan muovikoteloon. Paristot tai virtalähde, DCliittimessä keskellä Osien sijoittelukuvat Virta kytkin Pot C C D C C T C9 C0 T C D C C Mikrofoni /Kitara Jos halutaan että combossa paristot ovat siististi kotelon sisällä eikä niistä haluta erillistä DC-liitintä ulos kotelosta, kytketään paristot alemman piirroksen mukaisesti. Vipukytkimen käyttö alemman kuvan mukaisesti varmistaa sen että jos DC-runkoliittimeen työnnetään ulkohalkaisijaltaan liian pieni- tai sisäreiältään liian iso liitin, ei runkoliitin välttämättä katkaisekaan miinusyhteyttä. Paristot voivat tällöin kiehua pihalle! TP 9 C D D IC ulakepesä Combomallissa ei sulakepidintä kannata laittaa piirilevylle vaan takakanteen. Piirilevyn sulakepesän "" tilalle johdotetaan sulakepesä. Johdin voi myös lähteä suoraan kytkimeltä ja palata sitten piirilevylle. Virtalähde, DCliittimessä keskellä Miinus paristoilta Plus paristoilta Vahvistimen foliokuvat Piirilevyn foliokuvat ovat erillisessä PDF-tiedostossa Ideaportin sivuilla. Piirilevyn koko on x00mm (neljä piirilevyä sopii 0x00mm Euro- piirilevylle) Jos piirilevyn rajat eivät tulostaessa vastaa ylläolevia,katso että tulostuksen skaalaus on asetettu 00% kokoon. Virta kytkin TP C C 9 C D C D Kaiutin - IC C T C9 C0 T C D C C Mikrofoni /Kitara D Kaiutin -

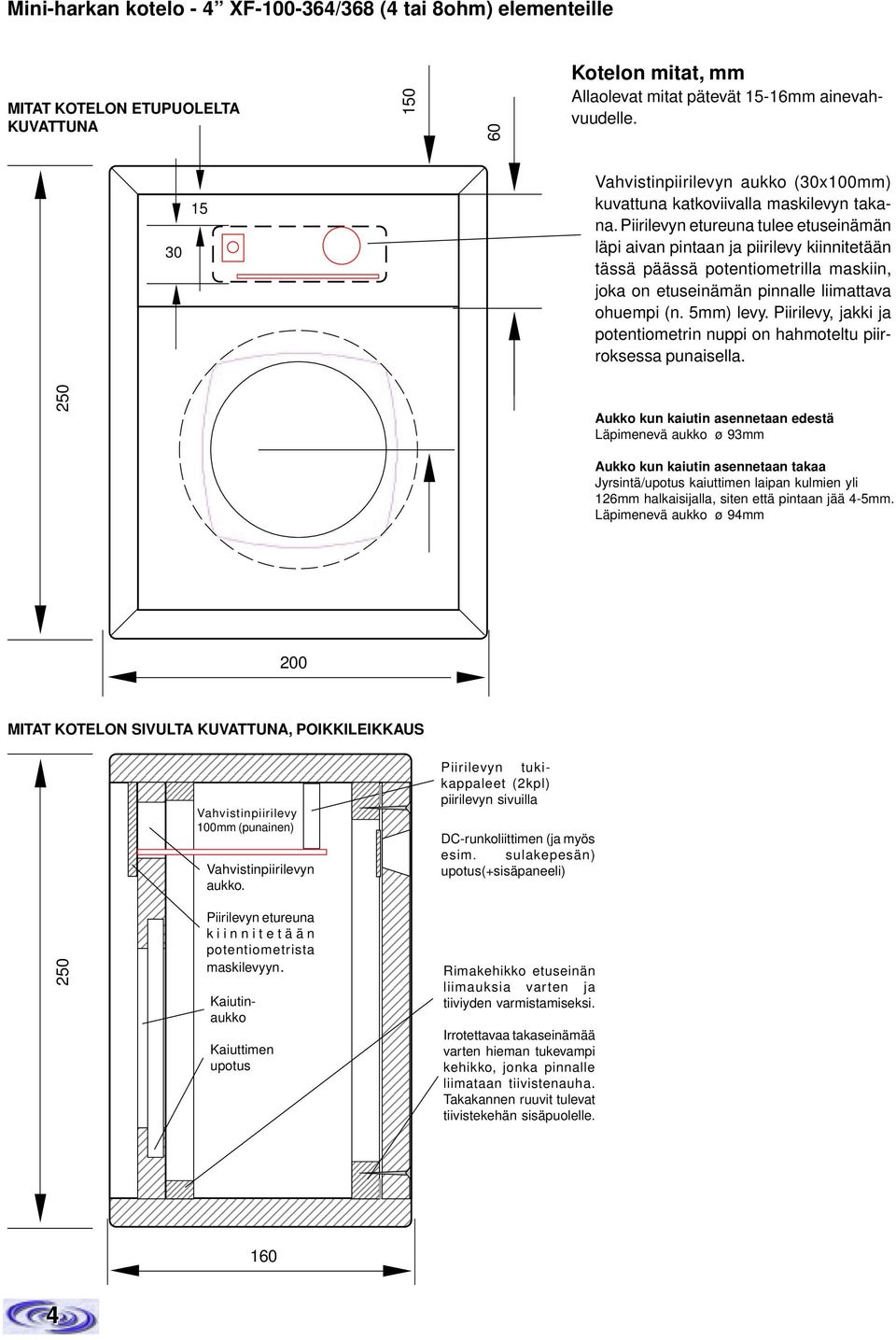

4 Mini-harkan kotelo - XF-00-/ ( tai ohm) elementeille MITAT KOTELON ETUPUOLELTA KUVATTUNA 0 0 Kotelon mitat, mm Allaolevat mitat pätevät -mm ainevahvuudelle. 0 Vahvistinpiirilevyn aukko (0x00mm) kuvattuna katkoviivalla maskilevyn takana. Piirilevyn etureuna tulee etuseinämän läpi aivan pintaan ja piirilevy kiinnitetään tässä päässä potentiometrilla maskiin, joka on etuseinämän pinnalle liimattava ohuempi (n. mm) levy. Piirilevy, jakki ja potentiometrin nuppi on hahmoteltu piirroksessa punaisella. 0 Aukko kun kaiutin asennetaan edestä Läpimenevä aukko ø 9mm Aukko kun kaiutin asennetaan takaa Jyrsintä/upotus kaiuttimen laipan kulmien yli mm halkaisijalla, siten että pintaan jää -mm. Läpimenevä aukko ø 9mm 00 MITAT KOTELON IVULTA KUVATTUNA, POIKKILEIKKAU 0 Vahvistinpiirilevy 00mm (punainen) Vahvistinpiirilevyn aukko. Piirilevyn etureuna kiinnitetään potentiometrista maskilevyyn. Kaiutin- aukko Kaiuttimen upotus Piirilevyn tukikappaleet (kpl) piirilevyn sivuilla DC-runkoliittimen (ja myös esim. sulakepesän) upotus(sisäpaneeli) imakehikko etuseinän liimauksia varten ja tiiviyden varmistamiseksi. Irrotettavaa takaseinämää varten hieman tukevampi kehikko, jonka pinnalle liimataan tiivistenauha. Takakannen ruuvit tulevat tiivistekehän sisäpuolelle. 0
5 Kuvia Timo Oravaisen protosta Kuvissa on combo joka on tehty hieman piirustuksista poiketen, mutta on hyvän näköinen pulpetinkansien kierrätystyö. Tämä combo on hyvin yksinkertainen ja selkeä ulkonäöltään ja kotelo varmasti kestää. Etuseinää ei ole upotettu, joten nappulat ovat kyllä vaarassa ja roudarille ei ole kahvaa saatika reunaa mistä kantaa. Mutta kyseessä taitaakin olla siisti ja hyvin kotona viihtyvä malli. Kaikki liittimet ovat takana, jopa kitaran tuloliitin. Jotta pulpetinkansi saisi kiiltää edessä kauttaaltaan, ei ole käytetty aukkoa/maskilevyä, vaan potentiometrille ja muille on jyrsitty potero, joiden pohjan vahvuudeksi on jäänyt kiinnityksen mahdollistava muutama milli. Paristotila Alla on vaihtoehtoinen tapa tehdä paristotila. Tila on tehty upotuksena takakanteen ja upotus on läpi menevä aukko takakannessa, joka on sisäpuolelta tukittu kovalevyn palasella. amassa tilassa on myös sulakepidin. Ideaport uunnittelu: Markku Kauppinen - 00 Kuvat ja kiitokset proton rakentamisesta: Timo Oravainen
