1 01/2008 Käyttäjätietoa FIN sennus- ja käyttöohje Doka-järjestelmämuotti Frami 270 Muottimestarit

2 Johdanto Käyttäjätietoa Doka-järjestelmämuotti Frami 270 by Doka Industrie GmbH, mstetten 2 Muottimestarit /2008

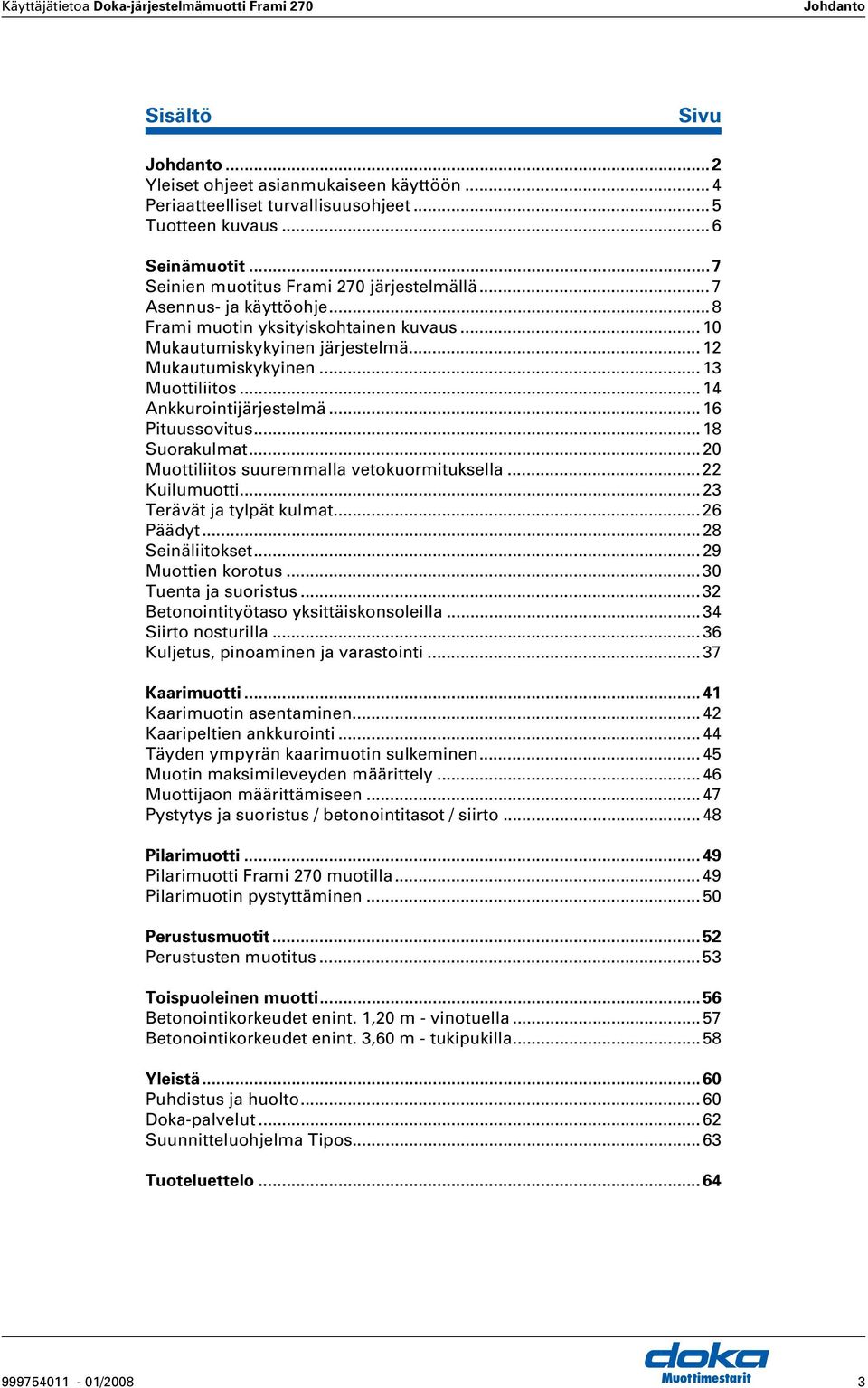

3 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Johdanto Sisältö Sivu Johdanto... 2 Yleiset ohjeet asianmukaiseen käyttöön... 4 Periaatteelliset turvallisuusohjeet... 5 Tuotteen kuvaus... 6 Seinämuotit... 7 Seinien muotitus Frami 270 järjestelmällä... 7 sennus- ja käyttöohje... 8 Frami muotin yksityiskohtainen kuvaus...10 Mukautumiskykyinen järjestelmä...12 Mukautumiskykyinen...13 Muottiliitos...14 nkkurointijärjestelmä...16 Pituussovitus...18 Suorakulmat...20 Muottiliitos suuremmalla vetokuormituksella...22 Kuilumuotti...23 Terävät ja tylpät kulmat...26 Päädyt...28 Seinäliitokset...29 Muottien korotus...30 Tuenta ja suoristus...32 etonointityötaso yksittäiskonsoleilla...34 Siirto nosturilla...36 Kuljetus, pinoaminen ja varastointi...37 Kaarimuotti...41 Kaarimuotin asentaminen...42 Kaaripeltien ankkurointi...44 Täyden ympyrän kaarimuotin sulkeminen Muotin maksimileveyden määrittely...46 Muottijaon määrittämiseen...47 Pystytys ja suoristus / betonointitasot / siirto...48 Pilarimuotti...49 Pilarimuotti Frami 270 muotilla...49 Pilarimuotin pystyttäminen...50 Perustusmuotit...52 Perustusten muotitus...53 Toispuoleinen muotti...56 etonointikorkeudet enint. 1,20 m - vinotuella...57 etonointikorkeudet enint. 3,60 m - tukipukilla...58 Yleistä...60 Puhdistus ja huolto...60 Doka-palvelut...62 Suunnitteluohjelma Tipos...63 Tuoteluettelo /2008 Muottimestarit 3

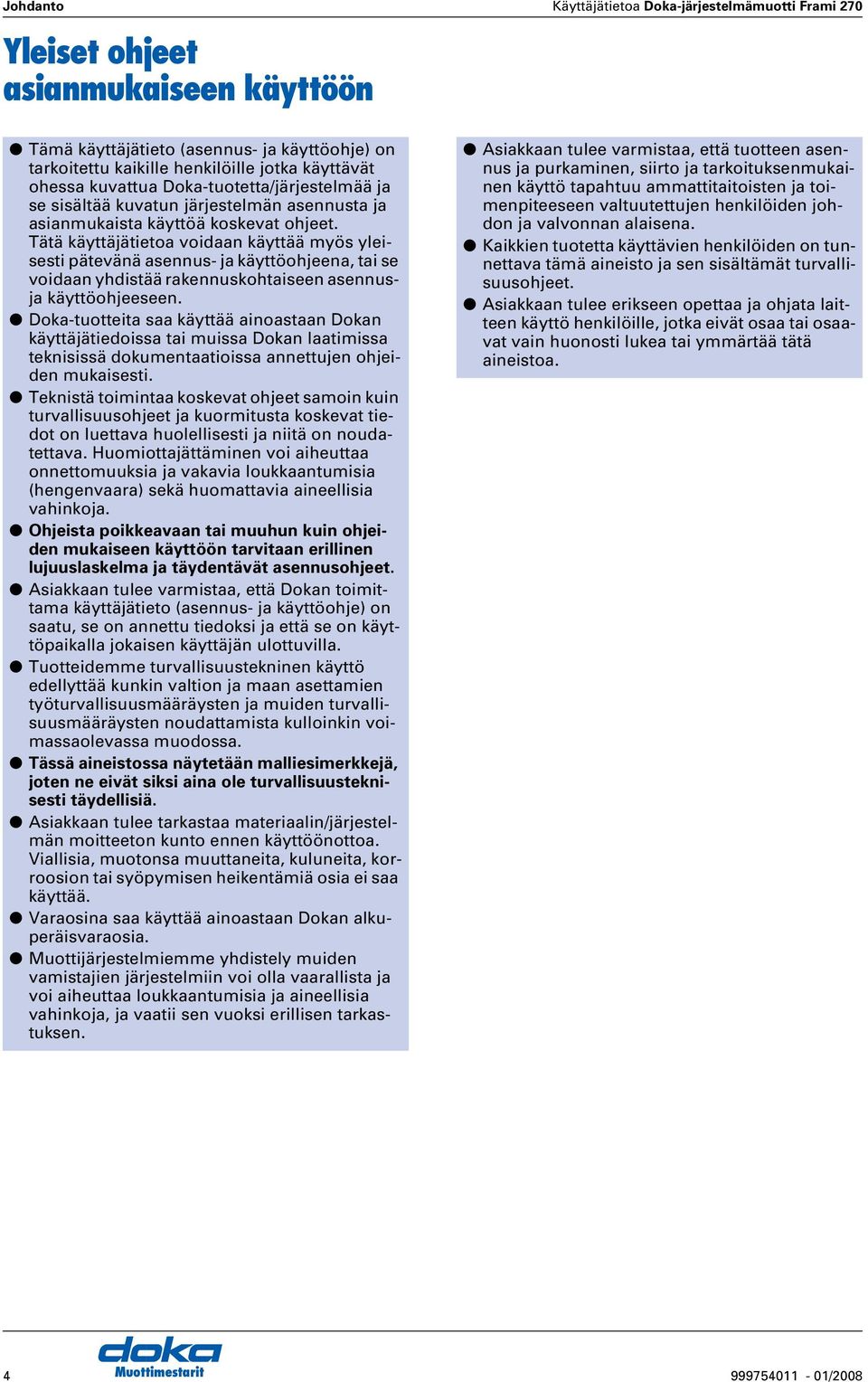

4 Johdanto Yleiset ohjeet asianmukaiseen käyttöön Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Tämä käyttäjätieto (asennus- ja käyttöohje) on tarkoitettu kaikille henkilöille jotka käyttävät ohessa kuvattua Doka-tuotetta/järjestelmää ja se sisältää kuvatun järjestelmän asennusta ja asianmukaista käyttöä koskevat ohjeet. Tätä käyttäjätietoa voidaan käyttää myös yleisesti pätevänä asennus- ja käyttöohjeena, tai se voidaan yhdistää rakennuskohtaiseen asennusja käyttöohjeeseen. Doka-tuotteita saa käyttää ainoastaan Dokan käyttäjätiedoissa tai muissa Dokan laatimissa teknisissä dokumentaatioissa annettujen ohjeiden mukaisesti. Teknistä toimintaa koskevat ohjeet samoin kuin turvallisuusohjeet ja kuormitusta koskevat tiedot on luettava huolellisesti ja niitä on noudatettava. Huomiottajättäminen voi aiheuttaa onnettomuuksia ja vakavia loukkaantumisia (hengenvaara) sekä huomattavia aineellisia vahinkoja. Ohjeista poikkeavaan tai muuhun kuin ohjeiden mukaiseen käyttöön tarvitaan erillinen lujuuslaskelma ja täydentävät asennusohjeet. siakkaan tulee varmistaa, että Dokan toimittama käyttäjätieto (asennus- ja käyttöohje) on saatu, se on annettu tiedoksi ja että se on käyttöpaikalla jokaisen käyttäjän ulottuvilla. Tuotteidemme turvallisuustekninen käyttö edellyttää kunkin valtion ja maan asettamien työturvallisuusmääräysten ja muiden turvallisuusmääräysten noudattamista kulloinkin voimassaolevassa muodossa. Tässä aineistossa näytetään malliesimerkkejä, joten ne eivät siksi aina ole turvallisuusteknisesti täydellisiä. siakkaan tulee tarkastaa materiaalin/järjestelmän moitteeton kunto ennen käyttöönottoa. Viallisia, muotonsa muuttaneita, kuluneita, korroosion tai syöpymisen heikentämiä osia ei saa käyttää. Varaosina saa käyttää ainoastaan Dokan alkuperäisvaraosia. Muottijärjestelmiemme yhdistely muiden vamistajien järjestelmiin voi olla vaarallista ja voi aiheuttaa loukkaantumisia ja aineellisia vahinkoja, ja vaatii sen vuoksi erillisen tarkastuksen. siakkaan tulee varmistaa, että tuotteen asennus ja purkaminen, siirto ja tarkoituksenmukainen käyttö tapahtuu ammattitaitoisten ja toimenpiteeseen valtuutettujen henkilöiden johdon ja valvonnan alaisena. Kaikkien tuotetta käyttävien henkilöiden on tunnettava tämä aineisto ja sen sisältämät turvallisuusohjeet. siakkaan tulee erikseen opettaa ja ohjata laitteen käyttö henkilöille, jotka eivät osaa tai osaavat vain huonosti lukea tai ymmärtää tätä aineistoa. 4 Muottimestarit /2008

5 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Periaatteelliset turvallisuusohjeet Johdanto Doka tuotteet/järjestelmät on asennettava niin, että kaikki niihin vaikuttavat kuormat johdetaan pois turvallisesti! Kaikkien rakenteiden ja osien stabiilisuus on varmistettava rakennustyön jokaisessa vaiheessa! Varmista työpaikkojen turvallisuus muotteja käsiteltäessä (esim. asennettaessa, purettaessa, muutettaessa ja siirrettäessä, jne). Työpaikalle pääsyn tulee olla turvallista! Noudata sallittuja valupaineita. Liian nopea betonointi ylikuormittaa muotit, minkä johdosta ne taipuvat liikaa ja voivat murtua. Muotit saa purkaa vasta kun betoni on riittävän lujaa ja vastuussa oleva henkilö on antanut määräyksen poistaa muotit! Muottia poistettaessa sitä ei saa repäistä irti nosturilla. Käytä sopivaa työkalua, kuten esimerkiksi puukiiloja, suoristustyökaluja tai järjestelmävarusteita kuten esim. Framax-irrotussisäkulmia. Rakenteen, telineiden ja muotin osien stabiilisuutta ei saa vaarantaa muotteja poistettaessa! Noudata kaikkia voimassaolevia muottien ja telineiden kuljetusohjeita. Kuljetukseen saa käyttää ainoastaan Dokan nostovälineitä. Poista irralliset osat tai varmista ne liikkumiselta tai putoamiselta! Kaikkien liitosten pitävyys ja toiminta on tarkastettava säännöllisin väliajoin. Erityisen tärkeää on tarkastaa ruuvi- ja kiilaliitokset rakennuksen etenemistä vastaavasti ja etenkin poikkeuksellisten tapahtumien (esim. myrskyn) jälkeen ja kiristää tarvittaessa. Varastoi kaikki osat turvallisesti, noudattaen kaikkia tämän käyttäjätiedon antamia varastointia koskevia ohjeita asiaa koskevasta luvusta! Muut turvallisuusohjeet ja erilliset varoitukset on annettu vastaavissa luvuissa! Tämän ohjeen eri luvuissa mainitut virheelliset sovellukset ovat vain esimerkkitapauksia ja ne perustuvat monivuotisiin kokemuksiimme. Symbolit Tässä käyttöohjeessa on käytetty seuraavia symboleja: Muuta Tärkeä huomautus Huomiottajättäminen voi aiheuttaa toimintahäiriöitä tai aineellisia vahinkoja. Varo! / Varoitus! / Vakava vaara! Huomiottajättäminen voi aiheuttaa aineellisia vahinkoja ja pahimmassa tapauksessa vakavia loukkaantumisia (hengenvaara). Ohje Tämä merkki osoittaa, että käyttäjän on suoritettava tietyt toimenpiteet. Silmämääräinen tarkastus Osoittaa, että suoritetut toimenpiteet vaativat silmämääräisen tarkastuksen. Vihje Hyödyllinen ohje. Mahdollisuus teknisiin muutoksiin pidätetään. Kaikki mitat cm:ssä, ellei muuta mainittu /2008 Muottimestarit 5

6 Johdanto Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Frami 270, käsin asennettava järjestelmämuotti kaikkiin rakennustyömaan tarpeisiin Doka-järjestelmämuotti Frami 270 on järjestelmäkokonaisuus, joka sisältää toimivat turvallisuus- ja asennusvarusteet. Frami muotit ovat kevyitä ja helppoja käsitellä ja ne voidaan pystyttää nopeasti käsivoimin. Pienillä ja keskisuurilla rakennustyömailla Frami 270 muoteilla betonointi käy nopeasti ja taloudellisesti myös ilman nosturia. Huolellisesti suunniteltu järjestelmä, johon kuuluu viisi muottileveyttä ja kolme muottikorkeutta, mahdollistaa optimaaliset ratkaisut kaikkiin rakennustyömaan tarpeisiin Tuotteen kuvaus Frami 270 soveltuu erinomaisesti käytettäväksi asuinrakennusten ja maanpinnan alaisten rakennusten muotitukseen: Seinät kaarimuotit pilarit Perustukset Toispuoleiset muotit Myös kellarialtaat, rintamuurit ja sokkelit on ratkaistu tässä järjestelmässä erinomaisesti Käytännölliset lisävarusteet helpottavat työntekoa rakennuksella ja tekevät kalliit improvisoinnit tarpeettomiksi. Käyttöalueet Muottimestarit /2008

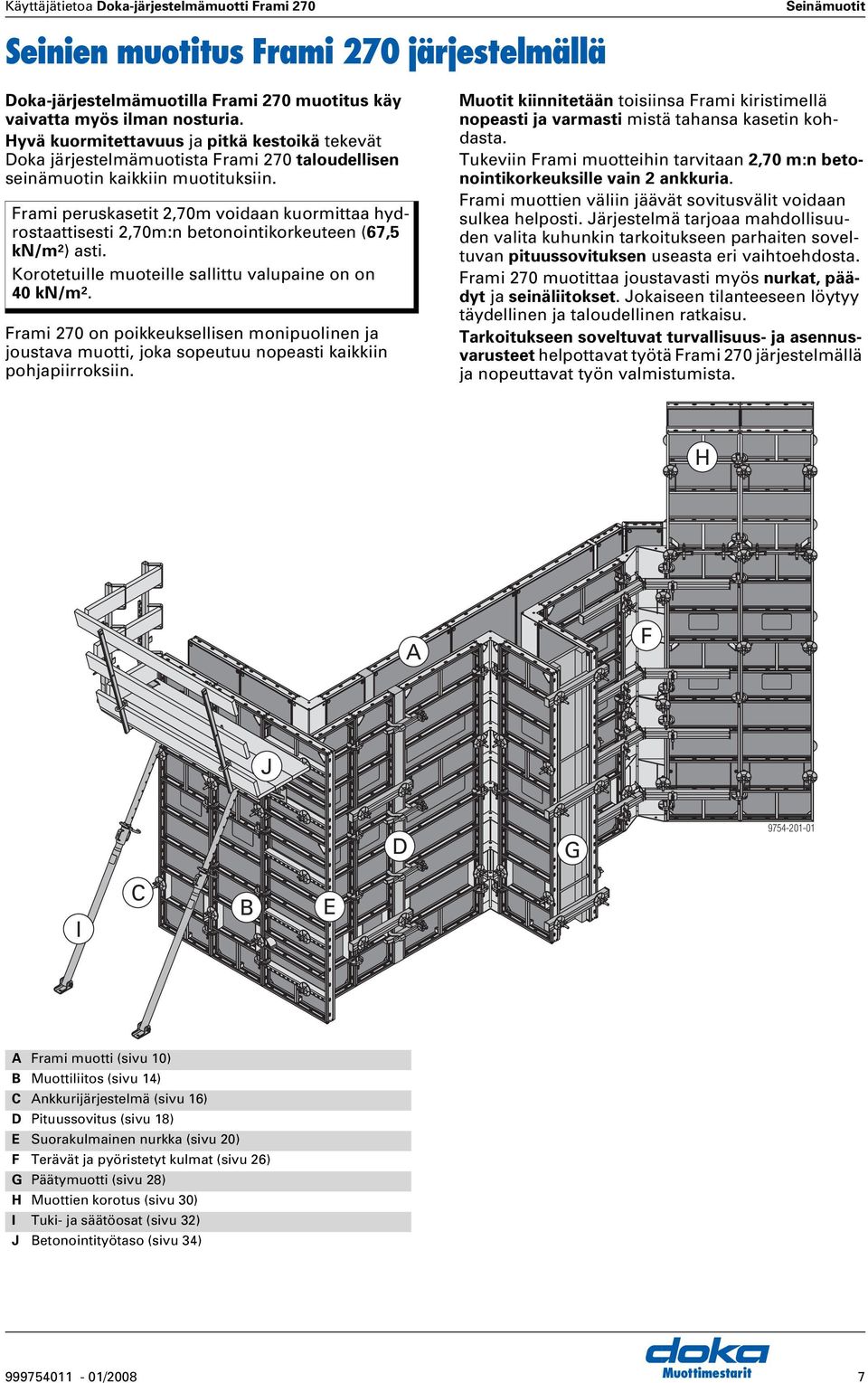

7 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Seinien muotitus Frami 270 järjestelmällä Doka-järjestelmämuotilla Frami 270 muotitus käy vaivatta myös ilman nosturia. Hyvä kuormitettavuus ja pitkä kestoikä tekevät Doka järjestelmämuotista Frami 270 taloudellisen seinämuotin kaikkiin muotituksiin. Frami peruskasetit 2,70m voidaan kuormittaa hydrostaattisesti 2,70m:n betonointikorkeuteen (67,5 kn/m 2 ) asti. Korotetuille muoteille sallittu valupaine on on 40 kn/m 2. Frami 270 on poikkeuksellisen monipuolinen ja joustava muotti, joka sopeutuu nopeasti kaikkiin pohjapiirroksiin. Muotit kiinnitetään toisiinsa Frami kiristimellä nopeasti ja varmasti mistä tahansa kasetin kohdasta. Tukeviin Frami muotteihin tarvitaan 2,70 m:n betonointikorkeuksille vain 2 ankkuria. Frami muottien väliin jäävät sovitusvälit voidaan sulkea helposti. Järjestelmä tarjoaa mahdollisuuden valita kuhunkin tarkoitukseen parhaiten soveltuvan pituussovituksen useasta eri vaihtoehdosta. Frami 270 muotittaa joustavasti myös nurkat, päädyt ja seinäliitokset. Jokaiseen tilanteeseen löytyy täydellinen ja taloudellinen ratkaisu. Tarkoitukseen soveltuvat turvallisuus- ja asennusvarusteet helpottavat työtä Frami 270 järjestelmällä ja nopeuttavat työn valmistumista. H F J D G I E Frami muotti (sivu 10) Muottiliitos (sivu 14) nkkurijärjestelmä (sivu 16) D Pituussovitus (sivu 18) E Suorakulmainen nurkka (sivu 20) F Terävät ja pyöristetyt kulmat (sivu 26) G Päätymuotti (sivu 28) H Muottien korotus (sivu 30) I Tuki- ja säätöosat (sivu 32) J etonointityötaso (sivu 34) /2008 Muottimestarit 7

8 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 sennus- ja käyttöohje Frami 270 käsimuottina Oheinen kuvaus perustuu suoraan seinään periaatteessa muotitus tulee aina aloittaa nurkasta. Muottien kuljetus Lastin purkaminen kuorma-auton lavalta ja kokonaisten muottipinojen siirto Dokamatic-nostoliinalla 13,00m (katso luku "Kuljetus, pinoaminen ja varastointi"). Vastamuotin asettaminen Raudoituksen asentamisen jälkeen muotti voidaan sulkea. Suihkuta vastamuotin pinnalle betonin irrotusainetta. seta ensimmäinen vastamuotti. senna ankkuri (katso luku "nkkurointijärjestelmä"), jolloin myös vastamuotti on tuettu kaatumista vastaan. Muotitus Suihkuta muottipinnalle betonin irrotusainetta (katso luku "Puhdistus ja hoito"). senna seuraavat muotit riviin samalla tavoin, kiinnitä toisiinsa ja ankkuroi. Varoitus! Frami muottien tulee olla jokaisessa työvaiheessa tukeva! Ensimmäinen muotti kiinnitetään lattiaan vinotuella (katso luku "Tuenta ja suoristus"). Näin muotti tuetaan kaatumiselta. Varo! Älä käytä lekaa muottien suoristamiseen! Muottien profiili voivat vaurioitua. Käytä vain työkaluja, jotka eivät aiheuta vaurioita. Tarvittava määrä muotteja asetetaan vierekkäin, ne kiinnitetään toisiinsa (katso luku "Muottiliitos") ja tuetaan asentamalla vinotuet. Muottiyhdistelmä voidaan nyt suoristaa tarkalleen oikeaan asentoon. senna betonointityötaso ja kiinnitä tarvittaessa päätykaide (katso luku "etonointityötaso ja yksittäiset konsolit"). Muottiyhdistelmät ilman vastamuottia, varustettuina betonointityötasolla ja Frami vinotuilla 260, on kiinnitettävä lattiaan niin eivät ne voi siirtyä paikaltaan. Muottimestarit /2008

9 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit etonointi Noudata betonoinnin nousunopeutta. Katso myös lukua "Valupaine pystysuorissa muoteissa DIN 18218" Doka mitoitusohjeista. Huomaa sallittu valupaine ja hydrostaattinen kuormitus (katso luku "Frami muotin yksityiskohtainen kuvaus") Huomaa DIN 4235 osa 2 betonin tiivistäminen täryttämällä. Vala betoni. Tärytä tärysauvalla vaatimusten mukaisesti. Muottien poistaminen Noudata vaadittuja muotin purkulujuuksia. Pura betonointityötaso paikaltaan. Muotit poistetaan yksitellen alkaen vastamuotista ankkurit irrotetaan ja kiinnitys viereiseen muottiin avataan. Nosta muotti pois ja puhdista muotin pinta siihen jääneestä betonista (katso luku "Puhdistus ja hoito"). Frami 270 nosturimuottina Suuret muottiyhdistelmät voidaan esiasentaa makuuasennossa suoralla alustalla. Katso yksityiskohtaiset ohjeet liitososien asentamisesta luvusta "Muottien korotus". Näitä yhdistelmiä voidaan siirtää nostorakseilla ja Frami nostotarraimilla. Katso yksityiskohtaiset tiedot luvusta "Siirto nosturilla" ja käyttöohjeesta "Frami nostotarrain". Maksimi kantavuus: 500 kg / Frami nostotarrain (käytännössä nostoyksikkö 2 nostotarraimella on noin 15 m 2 ) /2008 Muottimestarit 9

10 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Frami muotin yksityiskohtainen kuvaus Kestää suuria valupaineita Tukeva teräskehä onttoprofiileista a mm Kehäprofiili Ura muottiliittimiä varten Muottilevy D Silikonisauma DIN mukaan noudatettaessa pinnan tasaisuusvaatimuksia DIN taulukko 3 rivi 6: Frami peruskasetit 2,70m voidaan kuormittaa 2,70m:n betonointikorkeuteen asti hydrostaattisesti (67,5 kn/m 2 ). Korotetuille muoteille sallittu valupaine on 40 kn/m 2. Tukevat kehäprofiilit kuumasinkitys takaa pitkän kestoiän vahvat poikittaisprofiilit helposti puhdistettavat liitospinnat - tiiviit muottiliitokset kehäprofiilin ympäri kiertävä ura mahdollistaa liittimen kiinnittämisen mihin tahansa kohtaan kehysprofiili suojaa muottien reunoja poikittaishylsyt kulmien muodostusta ja päätymuotteja varten Varoitus! Poikittaisprofiileja ei saa käyttää kiipeämiseen. Poikittaisprofiilit eivät korvaa tikapuita. Varusteiden helppo kiinnitys poikittaisprofiiliin Frami muotti Frami palkinkiristin Frami kiinnityskisko Muottimestarit /2008

11 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit nkkurinreikä a... ø 20 mm Muottilevyn ankkurointisuojus Muottipinta nkkurinreikä muottipinnan ankkurointisuojuksella Puhtaat betonipinnat hyvin kulumista kestävä, korkealuokkainen, 15 mm paksu, filmipintainen muottilevy Kahvat integroitu kahva Varoitus! Muotteja ei saa nostaa nosturilla kahvoista! Varo. Muotti voi pudota. Käytä asianmukaisia nostovälineitä ja kiinnityskohtia. Katso luku "Siirto nosturilla" ja "Kuljetus, pinoaminen ja varastointi" /2008 Muottimestarit 11

12 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Mukautumiskykyinen järjestelmä Peruskasetit Loogiset muottileveydet 15 cm:n välein. Frami muottien korkeudet ja leveydet muodostavat loogisen järjestelmän, minkä ansiosta muottien käyttö on erityisen monipuolista ja taloudellista. Vain 5 muottileveyttä ja 3 muottikorkeutta Niillä muotitetaan mikä tahansa pohjapiirros. Sovitus 15 cm:n välein sekä korkeus- että leveyssuunnassa. Yleiskasetit 75 cm:n leveys on saatavissa myös yleiskasettina korkeuksilla 120, 150 ja 270 cm. Erikoisrei ityksen ansiosta nämä muotit soveltuvat erityisen hyvin seuraaviin kohteisiin: Nurkat Seinäliitokset Päätymuotit Pilarimuotit Muotin leveys Muottien leveydet Muottien korkeudet Muottien korkeudet Vain 2 ankkuria korkeussuunnassa. Enintään 2,7 m:n betonointikorkeuksiin tarvitaan vain 2 ankkuria. Muottimestarit /2008

13 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Mukautumiskykyinen Yhdistelymahdollisuudet Järjestelmä tarjoaa lukemattomia yhdistelymahdollisuuksia sekä leveys- että korkeussuunnassa. Muotit voidaan asettaa joko pysty- tai vaaka-asentoon ja sovittaa rakennuksen mittoihin 15 cm välein kulloinkin parhaalla tavalla. Muotituksen jatko puulla Frami järjestelmämuotti mahdollistaa lisäksi helpot liitokset jos seinän muotitusta täytyy jatkaa puulla. Jäykistinpalkki ja sovituskulma tarjoavat mahdollisuuden jatkaa kätevästi reunapuulla ja muottilevyllä. G D E F Kaaviokuva Portaaton korkeussäätö Frami muottien ympärikulkeva ura mahdollistaa liittimien asettamisen mihin kohtaan tahansa. Näin muotit voidaan asentaa portaattomasti, ilman ennalta määrättyä asemaa, vierekkäin eri korkeuksiin. Sovitus portaisiin, vinoihin pintoihin ja lattian epätasaisuuksiin on näin ollen mahdollista ilman erikoistoimenpiteitä. Frami jäykistinpalkki Frami palkinkiristin Frami sovituskulma D Frami liitin E Reunapuu F Muottilevy G Frami muotti Kaaviokuva /2008 Muottimestarit 13

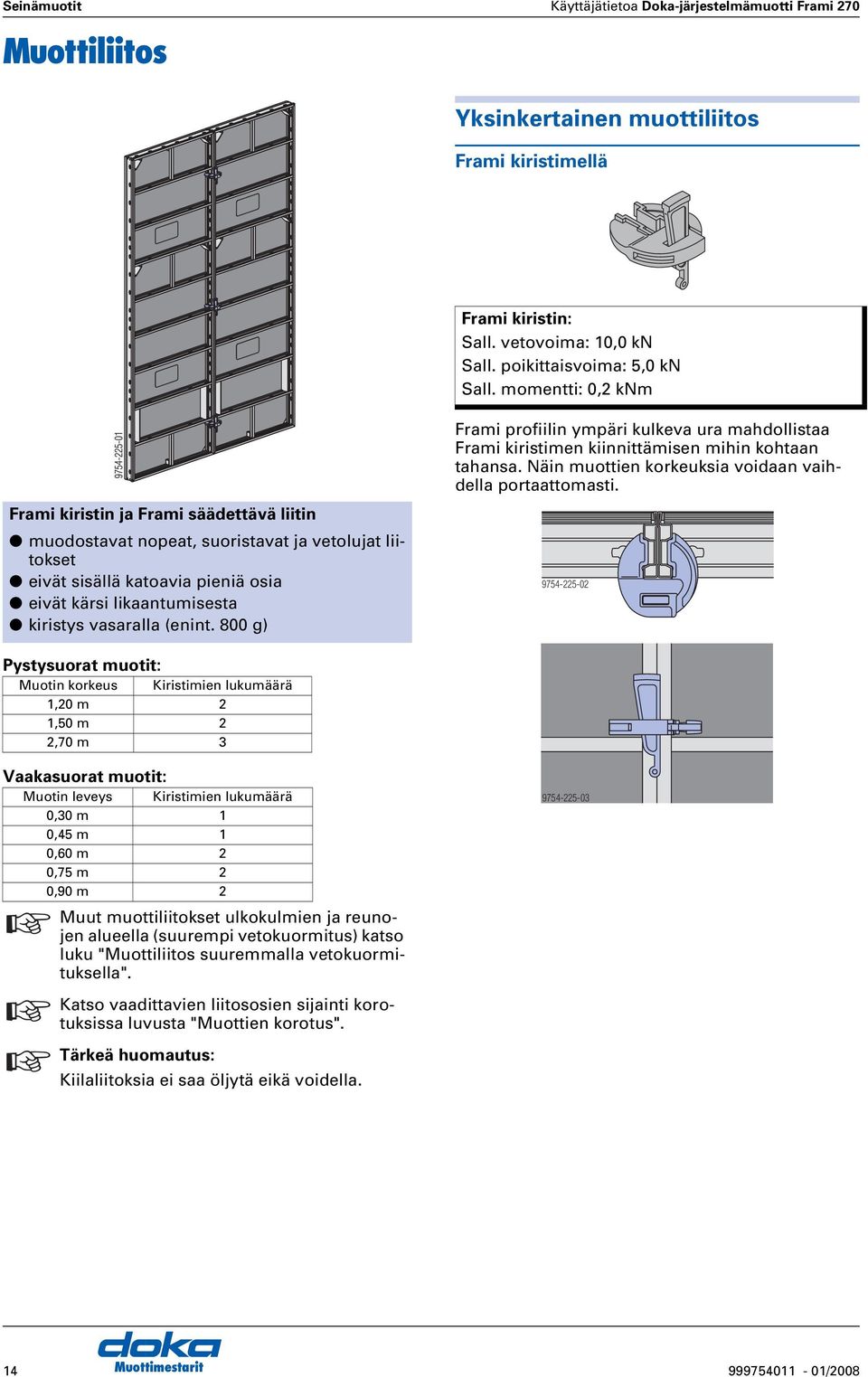

14 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Muottiliitos Yksinkertainen muottiliitos Frami kiristimellä Frami kiristin: Sall. vetovoima: 10,0 kn Sall. poikittaisvoima: 5,0 kn Sall. momentti: 0,2 knm Frami kiristin ja Frami säädettävä liitin muodostavat nopeat, suoristavat ja vetolujat liitokset eivät sisällä katoavia pieniä osia eivät kärsi likaantumisesta kiristys vasaralla (enint. 800 g) Frami profiilin ympäri kulkeva ura mahdollistaa Frami kiristimen kiinnittämisen mihin kohtaan tahansa. Näin muottien korkeuksia voidaan vaihdella portaattomasti Pystysuorat muotit: Muotin korkeus Kiristimien lukumäärä 1,20 m 2 1,50 m 2 2,70 m 3 Vaakasuorat muotit: Muotin leveys Kiristimien lukumäärä 0,30 m 1 0,45 m 1 0,60 m 2 0,75 m 2 0,90 m 2 Muut muottiliitokset ulkokulmien ja reunojen alueella (suurempi vetokuormitus) katso luku "Muottiliitos suuremmalla vetokuormituksella". Katso vaadittavien liitososien sijainti korotuksissa luvusta "Muottien korotus". Tärkeä huomautus: Kiilaliitoksia ei saa öljytä eikä voidella Muottimestarit /2008

15 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Suoristava muottiliitos Frami säädettävällä liittimellä Jäykistävä muottiliitos Frami oikaisuliittimellä Frami säädettävä liitin: Sall.vetovoima: 7,5 kn Sovitukset tehdään kätevästi ja taloudellisesti Frami sovituspaloilla. Frami säädettävä liitin yhdistää muotit vetolujasti ja suoristaa ne yhteen linjaan. Säädettävä liitin asetetaan suoraan poikittaisprofiilille a... maks. 15 cm a Frami oikaisuliitin: Sall. vetovoima: 10,0 kn Sall. momentti: 0,45 knm Frami oikaisuliittimellä voidaan lisätä muottiyhdistelmän jäykkyyttä. Oikaisuliitin asetetaan suoraan poikkiprofiilille /2008 Muottimestarit 15

16 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 nkkurointijärjestelmä Frami muottien ankkurointi Doka-nkkurointijärjestelmä 15,0 D Super-mutteri 15, nkkuritanko 15,0 mm Muoviputki 22 mm D Muovikartio 22 mm etoniin jäävät 22 mm:n muoviputket suljetaan tulpilla 22mm. Vaihtoehtona muovikartiolla varustetulle muoviputkelle on käytettävissä välikkeitä ankkurinsuojausputkina. 2,70 m:n Frami muottien ankkurointi: 2,70 m:n betonointikorkeuteen asti (ilman korotusta) tarvitaan korkeussuunnassa vain 2 ankkuria. Periaatteessa pätee: Jokaiseen ankkurireikään, joka ei ole super-mutterin peittämä, asennetaan ankkuri. nkkurointi aina suurempaan muottiin. Poikkeukset katso luku "Pituussovitus" ja "Muottien korotus". Super-mutteri 15, nkkuritanko 15,0 mm Välike (käyttövalmis tietyille seinänpaksuuksille) Välikkeiden sulkemiseen tarvittavat tulpat sisältyvät toimitukseen. Huom: Doka tarjoaa taloudellisen ratkaisun myös vesitiiviiden ankkurointien tekemiseen nkkuritanko 15,0mm: Sallittu kuormitus varmuuskerroin 1,6: 120 kn Sallittu kuormitus DIN mukaan: 90 kn Sulje Käytä vain hyväksyttyjä ankkuritankoja. nkkuritankoja ei saa hitsata tai kuumentaa. tarpeettomat ankkurireiät Frami ankkurireiän tukkeella. nkkuritangon irrotusavain 15,0/20,0 nkkuritankojen kiertämistä ja paikallaanpitämistä varten. Muottimestarit /2008

17 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Esimerkkejä ankkuroinnista etonointikorkeus enintään 1,50 m etonointikorkeus enintään 2,40 m etonointikorkeus enintään 3,00 m (korotus vaaka-asennossa) (korotus pystyasennossa) etonointikorkeus enintään 2,70 m etonointikorkeus enintään 3,60 m etonointikorkeus enintään 4,20 m (korotus vaaka-asennossa) (korotus pystyasennossa) /2008 Muottimestarit 17

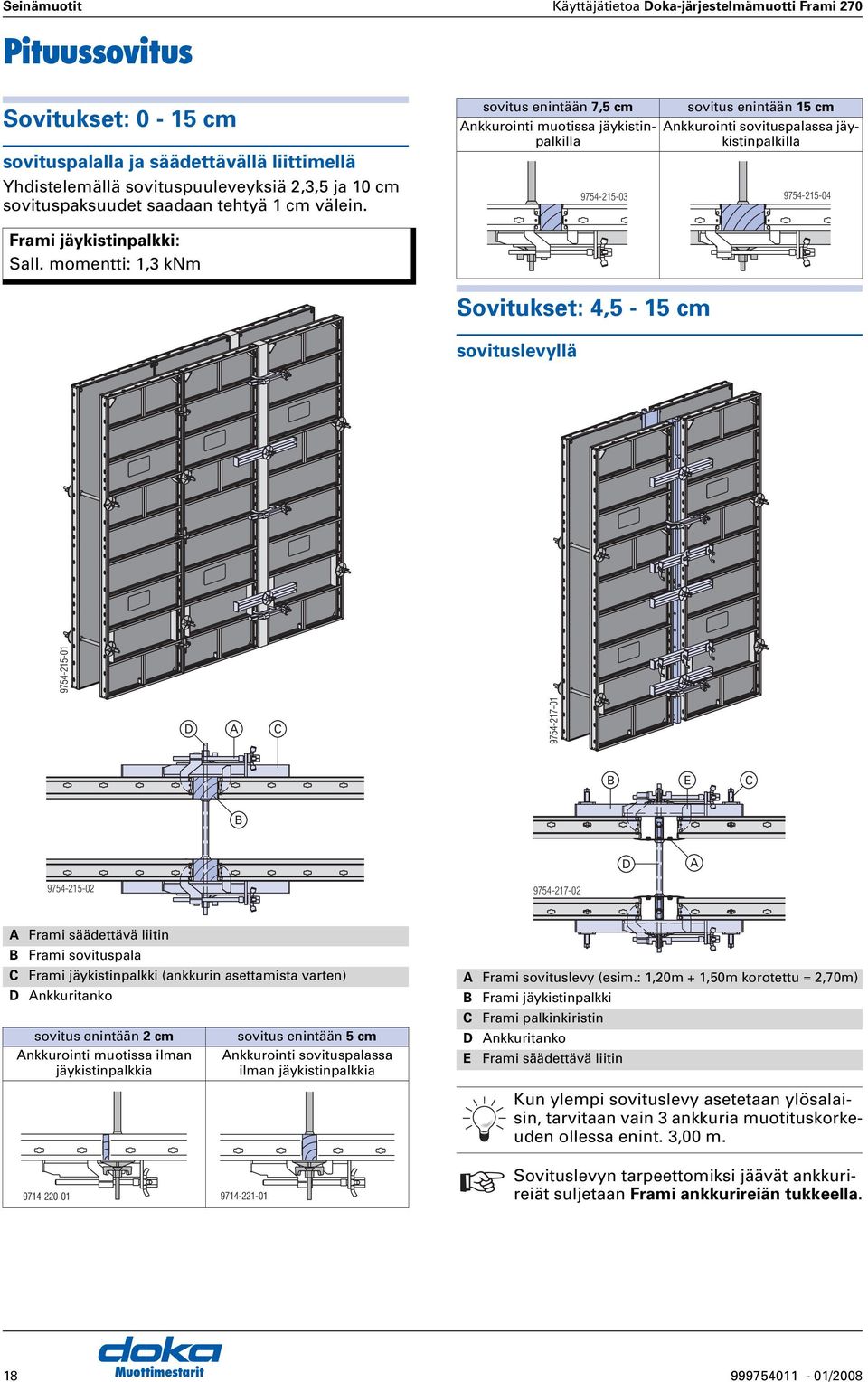

18 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Pituussovitus Sovitukset: 0-15 cm sovituspalalla ja säädettävällä liittimellä Yhdistelemällä sovituspuuleveyksiä 2,3,5 ja 10 cm sovituspaksuudet saadaan tehtyä 1 cm välein. sovitus enintään 7,5 cm nkkurointi muotissa jäykistinpalkilla sovitus enintään 15 cm nkkurointi sovituspalassa jäykistinpalkilla Frami jäykistinpalkki: Sall. momentti: 1,3 knm Sovitukset: 4,5-15 cm sovituslevyllä D E D Frami säädettävä liitin Frami sovituspala Frami jäykistinpalkki (ankkurin asettamista varten) D nkkuritanko sovitus enintään 2 cm nkkurointi muotissa ilman jäykistinpalkkia sovitus enintään 5 cm nkkurointi sovituspalassa ilman jäykistinpalkkia Frami sovituslevy (esim.: 1,20m + 1,50m korotettu = 2,70m) Frami jäykistinpalkki Frami palkinkiristin D nkkuritanko E Frami säädettävä liitin Sovituslevyn Kun ylempi sovituslevy asetetaan ylösalaisin, tarvitaan vain 3 ankkuria muotituskorkeuden ollessa enint. 3,00 m. tarpeettomiksi jäävät ankkurireiät suljetaan Frami ankkurireiän tukkeella. Muottimestarit /2008

19 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Sovitukset: 0-50 cm Sovituskulmalla ja muottilevyllä Frami sovituskulma Frami liitin Muottilevy D Lankku E Frami jäykistinpalkki 1,25 m F Frami palkinkiristin G nkkuritanko Jäykistinpalkin kiinnitysmahdollisuuksia: Kiinnitysosat rakennekorkeudella 5 cm (Frami jäykistinpalkki () ): Frami palkinkiristin () Kiristysosat rakennekorkeudella 5-12 cm (esim. Framax jäykistinpalkki (E) ): Frami yleiskiinnike () + super-mutteri (D) /2008 Muottimestarit 19

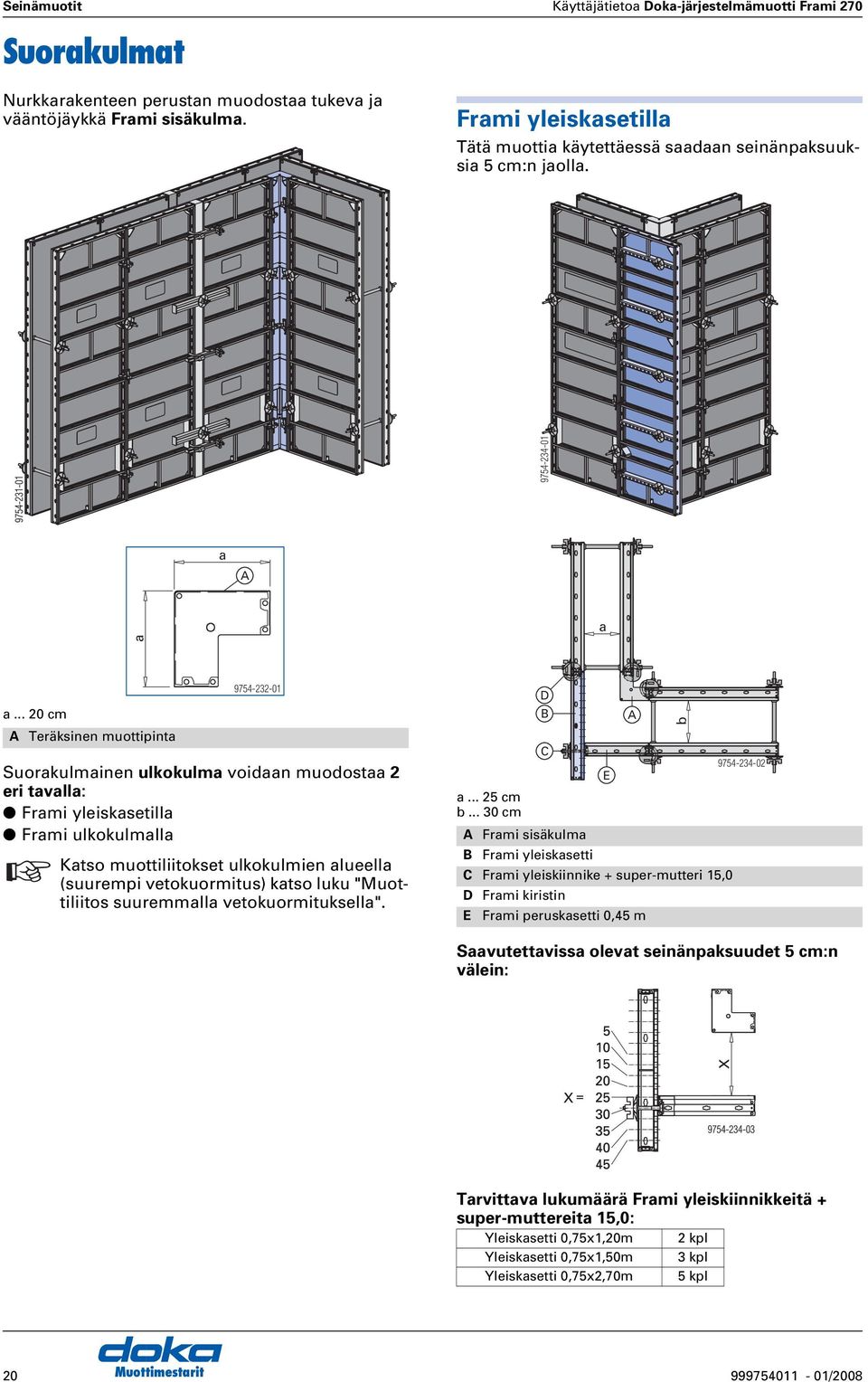

20 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Suorakulmat Nurkkarakenteen perustan muodostaa tukeva ja vääntöjäykkä Frami sisäkulma. Frami yleiskasetilla Tätä muottia käytettäessä saadaan seinänpaksuuksia 5 cm:n jaolla a a a a cm Teräksinen muottipinta Suorakulmainen ulkokulma voidaan muodostaa 2 eri tavalla: Frami yleiskasetilla Frami ulkokulmalla Katso muottiliitokset ulkokulmien alueella (suurempi vetokuormitus) katso luku "Muottiliitos suuremmalla vetokuormituksella". a cm b cm Frami sisäkulma Frami yleiskasetti Frami yleiskiinnike + super-mutteri 15,0 D Frami kiristin E D E Frami peruskasetti 0,45 m b Saavutettavissa olevat seinänpaksuudet 5 cm:n välein: Tarvittava lukumäärä Frami yleiskiinnikkeitä + super-muttereita 15,0: Yleiskasetti 0,75x1,20m 2 kpl Yleiskasetti 0,75x1,50m 3 kpl Yleiskasetti 0,75x2,70m 5 kpl Muottimestarit /2008

21 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Frami ulkokulmalla Frami ulkokulman avulla kulmat voidaan muotittaa helposti ahtaissa tiloissa tai suurilla seinänpaksuuksilla. Esimerkki T-risteys a a D E G I F b a cm Frami sisäkulma Frami kiristin Frami peruskasetti 0,75m a cm b cm Frami sisäkulma Frami ulkokulma Frami kiristin D Frami säädettävä liitin E F Frami jäykistinpalkki Sovituspala sisä (enint. 15,0 cm) G Sovituspala ulko (enint. 7,5 cm) H Frami peruskasetti 0,75m I H Frami peruskasetti 0,45m (enint. 0,75m) Ulkonurkat Framax kulmalistalla Tarvittava lukumäärä Frami kiristimiä: seinänpaksuus seinänpaksuus enint. 40 cm enint. 60 cm Ulkokulma 1,20m 4 6 Ulkokulma 1,50m 4 6 Ulkokulma 2,70m 8 12 Frami ulkokulma Frami kiristin Frami peruskasetti D Framax kulmalista E Lankaneula 22x40 Framax kulmalistaa käytetään myös valmistettaessa kulmia yleiskasetilla /2008 Muottimestarit 21

22 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Muottiliitos suuremmalla vetokuormituksella Periaatteessa tarvitaan muottien väliseen liitokseen vain 3 kiristintä 2,70 m:n muotinkorkeuksille. Suuremmilla vetokuormilla, erityisesti ulkonurkkien ja päätymuottien lähellä, liitoksiin on lisättävä ylimääräisiä liittimiä. Muotin päädyn alueella Seinänpaksuus cm: Yhtä muottiliitosta kohti enintään 1,80 m:n etäisyydellä muotin reunasta:: 1 lisäkiristin Ulkokulmien alueella Seinänpaksuus enint. 40 cm: Yhtä muottiliitosta kohti enintään 1,80 m:n etäisyydellä ulkokulmasta: 1 lisäkiristin a b X1 b X1 b X1 a a b X1 a cm - 60 cm b... enint. 1,80 m X1... 2,70 m:n muottikorkeus: 3 kiristintä + 1 lisäkiristin a... enint. 40 cm b... enint. 1,80 m X1... 2,70 m:n muottikorkeus: 3 kiristintä + 1 lisäkiristin Seinänpaksuus enint. 60 cm: Yhtä muottiliitosta kohti enintään 1,80 m:n etäisyydellä ulkokulmasta: 2 lisäkiristintä Yhtä muottiliitosta kohti 1,80 m:n ja 3,00 m:n etäisyydellä ulkokulmasta: 1 lisäkiristin a... enint. 60 cm b... enint. 1,80 m c... 1,80 m:stä - 3,00 m:iin X1... 2,70 m:n muottikorkeus: 3 kiristintä + 2 lisäkiristintä X2... 2,70 m:n muottikorkeus: 3 kiristintä + 1 lisäkiristin Muottimestarit /2008

23 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Kuilumuotti Irrotussisäkulmalla I irrotetaan koko kuilumuotti seinästä minkä jälkeen se siirretään nosturilla. Tuotteen kuvaus: Ei negatiivista betonijälkeä. Muotin asennus- ja poistotoiminto integroitu sisäkulmaan (ilman nosturia, irrotussisäkulman avaajilla). Koko kuilumuotin siirto yhtenä kappaleena (nostotarraimilla ja nostorakseilla). Muotin asentamista ja poistamista varten on käytettävissä kaksi eri irrotussisäkulman avaajaa: Framax irrotussisäkulman räikkäavaaja I Framax irrotussisäkulman avaaja I Irrotusvälys: a a a a... 30,0 cm b a... 3,0 cm b... 6,0 cm Framax irrotussisäkulma I Framax irrotussisäkulman avaaja I tai Framax irrotussisäkulman räikkäavaaja I Teräksinen muottipinta /2008 Muottimestarit 23

24 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Muottiliitos Framax-irrotussisäkulma I liitetään Frami-peruskasetteihin Framax-pikaliittimillä RU. Profiiliero tasataan Frami-profiilin sovittimella. Framax irrotussisäkulman I korotus 1) Vedä kytkinpultti () ulos. 2) Pujota irrotussisäkulma I () paikalleen. 3) Työnnä kytkinpultti () sisään. 4) Pulttaa irrotussisäkulmat toisiinsa kahdella M 16x45 () pultilla. D Frami profiilin adapteri irrotussisäkulmaan I E Framax pikaliitin RU Tarvittava lukumäärä Frami pikaliittimiä RU: Muotin korkeus Irrotussisäkulmien I Muottien korkeudet lukumäärä Kiristimien korkeudet 1,20 m 1,20m 1,35m 4 2,70 m 2,70m 2,70m 6 3,00 m 1,50m + 1,50m 3,30m 8 3,90 m 2,70m + 1,20m 2,70m + 1,35m 10 4,20 m 2,70m + 1,50m 3,30m + 1,35m 10 Koko irrotusvälyksen saavuttamiseksi Framax-pikaliittimet RU on asennettava oikeille paikoilleen. nkkurointi Kuilumuottia ankkuroitaessa käytetään Framimuottien ankkurointikohtia. Profiiliero tasataan Frami-ankkurisovittimella. E D Tr Framax- irrotussisäkulman avaajien I asentaminen I Tämä asennusohje pätee irrotussisäkulman avaajalle I ja irrotussisäkulman avaajalle I räikän kanssa. 1) Vedä irrotussisäkulman avaajan sanka ulos. 2) seta irrotussisäkulman avaaja irrotussisäkulman keskikohtaan. 3) Kierrä irrotussisäkulman avaajaa oikealle vasteeseen asti. 4) seta räikkä tai säätömutteri työntötangon porausten väliin. 5) Varmista irrotussisäkulman avaaja sangalla E 3 D F Tr F Frami ankkuritangon adapteri irrotussisäkulmaan I Tr Tr Tr Framax irrotussisäkulman avaaja I tai Framax irrotussisäkulman räikkäavaaja I Sanka Irrotussisäkulman keskiöinti D Räikkä tai säätömutteri E Työntötanko Muottimestarit /2008

25 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Framax irrotussisäkulman räikkäavaajan I käyttö Ruuvaa ankkuritanko 15,0mm räikän hitsausmuhviin 15,0. Muotin asennus: - seta vaihdevipu asentoon "L". - Kierrä räikkää myötäpäivään. Muotin poistaminen: - seta vaihdevipu asentoon "R". - Kierrä räikkää vastapäivään. Siirto nosturilla D Tr Tr β... maks. 15 Frami nostotarrain Nostoraksit (esim. Doka-4-haara nostoraksit 3,20m) nkkuritanko 15,0mm Hitsattava muhvi 15,0 Räikkä D Vaihdevipu Framax irrotussisäkulman avaajan I käyttö Työnnä ankkuritanko 15,0mm säätömutterin reiän läpi. Muotin asennus: Kierrä säätömutteria myötäpäivään. Muotin poistaminen: Kierrä säätömutteria vastapäivään. Irrotussisäkulman I nosturin koukkua ei saa käyttää kuilumuotin nostamiseen. Kuilumuottia saa siirtää vain siirtosangoilla. Kuilumuotin sallittu paino: 2000 kg 4 Frami-siirtosangalla Doka-Kuilutaso Ulosvedettävillä kannatuspalkeilla tämä työtaso voidaan sovittaa mihin tahansa rakennuksen mittoihin. Sisämuotti voidaan asettaa tasolle ja siirtää yhdessä tason kanssa. Frami-muottikengän tarkoituksena on lisätä kuilutasojen tukevuutta. Tr E nkkuritanko 15,0mm Tr Säätömutteri E Frami muottikenkä Katso asennusohje "Doka-kuilumuotit ulosvedettävillä kannatuspalkeilla" /2008 Muottimestarit 25

26 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Terävät ja tylpät kulmat Kulma , säädettävällä kulmalla I + E F D H G Frami 270 muotilla ja säädettävillä kulmilla valmistuvat kätevästi myös terävät ja tylpät kulmat. Säädettävien kulmien muottikorkeudet: 1,20m 1,50m Säädettävä kulma I Säädettävä kulma Frami säädettävä kulma (1,20m + 1,50m) Frami säädettävä kulma I (1,20m + 1,50m) Frami säädettävä kulma (1,20m + 1,50m) D Frami kiristin E Frami jäykistinpalkki 1,25m F Frami palkinkiristin G nkkuritanko H Frami peruskasetti 2,70m a... 0,7 cm b... 24,3 cm a... 1,2 cm b... 0,5 cm E F D Kulmia muodostettaessa tulee ottaa huomioon: 120 :een kulmasta lähtien on sisäkulmaan asetettava jäykistinpalkit (säädettävien kulmien jokaisella tukitasolla). seta ulkokulmaan aina jäykistinpalkit (2,70m:n betonointikorkeus: 4 kpl.). Sovituksissa tulee asentaa lisäksi jäykistinpalkit luvun "Pituussovitus" mukaisesti. Katso muottiliitokset ulkokulmien alueella (suurempi vetokuormitus) katso luku "Muottiliitos suuremmalla vetokuormituksella". Tarvittava Frami kiristimien lukumäärä säädettävässä ulkokulmassa: Muotin Muotin leveys säädettävän ulkokulman vieressä korkeus enint. 60 cm enint. 90 cm 1,20 m 4 6 1,50 m 4 6 2,70 m H G Frami säädettävä kulma (1,20m + 1,50m) Frami säädettävä kulma I (1,20m + 1,50m) Frami peruskasetti D Frami kiristin E Frami jäykistinpalkki F Frami palkinkiristin G nkkuritanko H Frami peruskasetti 2,70m Muottimestarit /2008

27 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Kulma Säädettävällä kulmalla I D E G F Frami säädettävä kulma I (1,20m + 1,50m) Frami peruskasetti (1,20m + 1,50m) Frami kiristin D Frami jäykistinpalkki E Frami palkinkiristin F nkkuritanko G Frami säädettävä kulma 2,70m D F E Frami säädettävä kulma I (1,20m + 1,50m) Frami kiristin Frami jäykistinpalkki D Frami palkinkiristin E nkkuritanko F Frami säädettävä kulma 2,70m /2008 Muottimestarit 27

28 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Päädyt Jäykistinpalkkien paikat muottikorkeuden ollessa 2,70 m: seinänpaksuus enint. 38 cm seinänpaksuus enint. 60 cm 3 kpl. jäykistinpalkkeja 5 kpl. jäykistinpalkkeja Päätymuotti voidaan valmistaa 2:lla eri tavalla: yleiskasetilla jäykistinpalkilla Frami yleiskiinnike / Frami kulmaliitin: Maks. vetokuormitus: 13,0 kn (käytettäessä peruskasetissa) 15,6 kn (käyttö yleiskasetissa) Ylimääräiset liittimet päätyjen lähellä (suurempi vetokuormitus) katso luku "Muottiliitos suuremmalla vetokuormituksella". jäykistinpalkilla yleiskasetilla D Yleiskasetti Yleiskiinnike 5-12cm tai kulmaliitin Super-mutteri 15,0 D Muotti D Jäykistinpalkki Yleiskiinnike 5-12cm tai kulmaliitin Super-mutteri 15,0 D Muotti E nkkuritanko E Yleiskaseteissa 5 cm:n jaolla oleva järjestelmärei itys mahdollistaa päätyjen muotituksen 55 cm:n seinänpaksuuksiin asti. sennus muottiin tehdään yleiskiinnikkeellä 5-12cm tai kulmaliittimellä ja super-mutterilla 15,0. Tarvittava liitososien lukumäärä: Muotin korkeus Yleiskiinnike / kulmaliitin + supermutterit 15,0 2,70m 10 1,50m 6 1,20m 4 Frami jäykistinpalkki: Sall. momentti: 1,3 knm Jäykistinpalkki mahdollistaa päätymuotit portaattomasti kaikilla seinänpaksuuksilla. Jäykistinpalkit asennetaan yleiskiinnikkeellä 5-12cm tai kulmaliittimellä ja super-mutterilla 15,0. Muottimestarit /2008

29 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Seinäliitokset Poikittaisliitos peruskasetilla ja reunapuulla: yleiskasetilla: D Peruskasetti Reunapuu Säädettävä liitin D nkkuritanko Yleiskasetti nkkuritanko (yleiskasettiin 2,70m tarvitaan 3 ankkuria) Tuki peruskasetilla ja reunapuulla: Kulmaliitos Sovituksella D E F D F H E G Peruskasetti Reunapuu (maks. 10 cm) Jäykistinpalkki (tarpeeton alle 5 cm:n reunapuuleveyksillä) D Frami palkinkiristin E nkkuritanko F Tuki Peruskasetti Reunapuu (maks. 10 cm) Peruskasetti 0,30m D Jäykistinpalkki (tarpeeton alle 5 cm:n reunapuuleveyksillä) E Frami palkinkiristin F Frami kiristin G nkkuritanko H Tuki Ilman sovitusta Pitkittäisliitos yleiskasetilla: X F E D Yleiskasetti nkkuritanko nkkurin paikka X nkkureiden lukumäärä yleiskasetissa 2,70m enint. 15 cm 3 enint. maks. 25 cm 5 Peruskasetti Reunapuu (enint. 5 cm) Reunapuu D Säädettävä liitin E nkkuritanko F Tuki /2008 Muottimestarit 29

30 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Muottien korotus Tarvittavien liitäntä-, ankkurointi- ja lisävarusteiden sijaintipaikat seuraavissa tilanteissa: Nosto ja lasku Siirto nosturilla Työtasojen kuormitus etonointi Tuulikuormat Frami kiristin: Sall. vetovoima: 10,0 kn Sall. poikittaisvoima: 5,0 kn Sall. momentti: 0,2 knm Frami oikaisuliitin: Sall. vetovoima: 10,0 kn Sall. momentti: 0,45 knm Muotin korkeus: 315, 330, 345 ja 360 cm Muotin korkeus: 390 ja 420 cm Frami jäykistinpalkki: Sall. momentti: 1,3 knm D E nkkuritanko 15,0mm + super-mutteri 15,0 Frami kiristin Frami oikaisuliitin D Frami jäykistinpalkki 0,70m tai 1,25m E Frami palkinkiristin Tärkeä huomautus: Kiilaliitoksia ei saa öljytä eikä voidella. Vaihtoehtoisesti oikaisuliittimellä Muotin korkeus: 390 ja 420 cm peruskasetilla 2,70m Muotin korkeus: 300 cm Vaihtoehtoisesti Frami kiristimellä ja jäykistinpalkilla Muottimestarit /2008

31 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit peruskasetilla 1,20 ja 1,50m Muotin korkeus: 240, 270 ja 300 cm Muotin korkeus: 360, 390, 420 cm Vaihtoehtoisesti oikaisuliittimellä Muotin korkeus: 360, 390 ja 420 cm Vaihtoehtoisesti Frami kiristimellä ja jäykistinpalkilla /2008 Muottimestarit 31

32 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Tuenta ja suoristus Tukien sallitut etäisyydet [m]: Muotin korkeus [m] Vinotuet 260 Vinotuki ,80 2,10 2,25 1,90 2,70 1,35 1,45 3,00 1,20 1,35 3,60 0,80 1,00 4,20 0,95 Maks. ankkurointikuorma: 4,0 kn rvot pätevät enintään 8 m:n korkeuteen asti ympäröivän alueen yläpuolella. Yli 8 m:n korkeuksille on tukien etäisyydet laskettava staattisesti suurempie tuulikuormia vastaaviksi. Huom: Jokainen muottiyhdistelmä on tuettava vähintään 2:lla vinotuella. Frami vinotuki 260 () ja vinotuki 340 () tukevat muottia tuulikuormaa vastaan ja samalla suoristavat muotia. Esimerkki: Muotin korkeuden ollessa 3,00 m tarvitaan 5,40 m leveään muottiyhdistelmään: 5 vinotukea 260 tai 4 vinotukea 340 Tuotteen kuvaus: karkea säätö 8 cm:n välein hienosäätö kierteellä osat eivät katoa myös teleskooppiputki varmistettu Tärkeä huomautus: Muottien on oltava joka työvaiheessa tukevasti pystytettynä! Huomaa voimassaolevat turvallisuusmääräykset! Varo! Muotti voi kaatua voimakkaalla tuulella. Voimakkaalla tuulella ja jokaisen työvaiheen päätyttyä tai pitkien työkatkosten ajaksi muotti on tuettava erikseen. Tarkoitukseen soveltuvia toimenpiteitä: - Vastamuotin asettaminen - Muotin asettaminen seinää vasten - Muotin ankkurointi lattiaan Katso lisätietoja (tuulikuormat jne.) luvusta "pysty- ja vaakakuormat" Doka-mittausohjeista. Muottimestarit /2008

33 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Kiinnittäminen muottiin Kiinnitä vinotuki poikittais- tai kehysprofiilin reikiin. Vinotuet 260 a Kiinnitys lattiaan ankkuroi vinotuet tukevasti alapuolisiin rakenteisiin! Vinotuen alatassun rei itykset Vinotuet 260 Vinotuki 340 b a b a... min. 146 cm, maks. 257 cm Vinotuki a... ø 26 mm b... ø 18 mm nkkurointi lattiaan Doka-pika-ankkuria voidaan käyttää useita kertoja - työkaluksi riittää vasara. a TR Doka pika-ankkuri 16x125mm Doka-jousi 16mm a... min. 193 cm, maks. 341 cm b... min. 107 cm, maks. 157 cm Vinotuen muutos: Vaihda vinotuen muottipäiden () tilalle Frami vinotuen 260 () muottipäät. b Vaadittava betonin lujuus: min. 25 N/mm 2 tai 250 kg/cm 2 (betoni 20/25) Noudata asennusohjeita! Vaihtoehtoisten tulppien vaadittava kantavuus: min. 4,0 kn Noudata valmistajan voimassaolevia asennusohjeita /2008 Muottimestarit 33

34 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 etonointityötaso yksittäiskonsoleilla Käytön edellytykset: Varmista ennen betonointitason asennusta, että muotti on riittävän vakaa kestääkseen sille tulevan kuorman. Muottia pystytettäessä tai väliaikaisen varastoinnin aikana se tulee tukea niin ettei se pääse kaatumaan. Varmista muottiryhmän riittävä jäykkyys. Huomaa voimassaolevat turvallisuusmääräykset. Muottiyhdistelmät ilman vastamuottia, varustettuina betonointityötasolla ja Frami vinotuilla 260, on kiinnitettävä lattiaan niin eivät ne voi siirtyä paikaltaan. esim. Doka-pika-ankkurilla 16x125mm Frami muottien poikittaisporausten läpi. Frami työtasokonsoli 60 Frami työtasokonsoli 60 on yleiskäyttöinen konsoli betonointitasojen rakentamiseen (tason leveys 60 cm). Taso- ja kaidelaudat: Telineen juoksumetriä kohti tarvitaan 0,6 m 2 tasolautoja ja 0,6 m 2 kaidelautoja (työmaalta). Enintään 2,5 m:n jännevälin ainevahvuudet: Kansilankut min. 20/5 cm Kaidelaudat min. 20/3 cm Tasolautojen kiinnitys: 3 kpl. M 10x120 ruuvia konsolia kohti (ei sisälly toimitukseen) Tasolautojen kiinnitys: nauloilla Telineputkilla varustettu malli Työkalu: kiintoavain 22 liitososien ja telineputkien asentamista varten. Telineputki liitin Telineputki 48,3mm Ruuvattava liitin 48mm 50 D Kuusioruuvi M14x40 + kuusiomutteri M14 (ei sisälly toimitukseen) D pystymuotti (ripustus poikittaisprofiiliin) Sall. hyötykuorma: 1,5 kn/m 2 (150 kg/m 2 ) Kuormaluokka 2 EN :2003 mukaan Maks. vaikutusalue: 1,50 m Lukitse konsoli muottiin jousisokalla, ettei se pääse irtoamaan. Frami työtasokonsoli 60 Pystymuotti Jousisokka (nostovarmistus) Muottimestarit /2008

35 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit vaakasuora muotti (ripustus poikittaisprofiiliin) etonointitason päätykaide Jos betonointitaso ei kierrä rakennetta ympäri, on tasojen päätyihin asennettava kaiteet. Kaidekonsoli S D b Frami työtasokonsoli 60 Vaakasuora muotti D Lukituspultti rengassokalla (nostovarmistus) pysty- tai vaakasuora muotti (ripustus profiiliin) Kaidekonsoli S Kaidelauta Frami työtasokonsoli 60 Sivusuojan osat: 2 kaidekonsolia S 3 kaidelautaa vähintään 15/3 cm (työmaalta) sennus: Kiinnitä kaidekonsolit tiukasti betonointitason lattiaan (kiinnitysalue 2-43 cm). Varmista kaidelaudat nauloilla 28x65 kaiteen sankoihin. Katso käyttäjän opas "Kaidekonsoli S"! Frami työtasokonsoli 60 Vaakasuora muotti Jousisokka (nostovarmistus) /2008 Muottimestarit 35

36 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Siirto nosturilla Frami nostotarraimella Frami 270 siirretään nosturilla turvallisesti Frami nostotarraimella ja Doka-4-haara-nostorakseilla 3,20m. Nostotarrain lukkiutuu automaattisesti ripustamisen jälkeen. Käsittely: seta nostotarrain aina muottiliitokseen paikaltaan liukumisen estämiseksi. Poikkeus: Makuuasennossa oleviin muotteihin nostotarrain asetetaan poikittaisprofiilin kohdalle. Ripusta muottiryhmä symmetrisesti (painopiste). Kaltevuuskulma β: maks. 30 Maksimi kantavuus: 500 kg / Frami nostotarrain (käytännössä nostoyksikkö 2 nostotarraimella on noin 15 m 2 ) Käytön edellytykset: Frami nostotarrain on tarkoitettu ainoastaan Frami muottien ja niiden muottiyhdistelmien siirtämiseen. Muiden valmistajen muottien siirtäminen sillä on ehdottomasti kielletty. Muu kuin käyttötarkoituksen mukainen käyttö on kielletty! Nostotarrain tulee tarkastaa ennen jokaista käyttökertaa siinä mahdollisesti näkyvien vikojen tai muodonmuutosten (venymät) havaitsemiseksi. Käyttö viallisiin (lommoontuneisiin) profiileihin on kielletty. Muottia ei missään tapauksessa saa kiskaista irti betonista nostotarraimella (nosturin ylikuormitus)! nna ammattitaitoisen henkilön tarkastaa nostotarrain kerran vuodessa. Vain valmistaja saa korjata nostotarrainta! β... maks. 30 Ennen siirtämistä: Poista irralliset osat muotista ja työtasoilta. 1) Nosta kahva (varmistusvipu) vasteeseen asti. 2) Työnnä nostotarrainta taempaan vasteeseen asti profiilille ja sulje kahva (jousituettu). Tarkasta silmämääräisesti nostotarraimen ja profiilin välinen kiinnittyminen!kahvan on oltava suljettuna! 3) Nosturilla nostettaessa lukitus tapahtuu kuorman mukaisesti. Noudata käyttöohjetta Muottimestarit /2008

37 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Kuljetus, pinoaminen ja varastointi Muottien niputus 1) seta noin 8,0 x 10,0 (L x K) aluspuut poikittaisprofiilin alle. 2) Kiinnitä aluspuut alimpaan muottiin teräsvanteella. Varo! Niputa päällekkäin enintään 10 muottia (pinon korkeus noin 100 cm mukaanlukien aluspuut). 3) Sido nippu kiinni vanteilla. Kuljetus ja varastointi Frami kehikoilla Frami kehikoilla 1,20m ja 1,50m voidaan varastoida ja kuljettaa Frami muotteja (pysty- ja vaakasuorassa asennossa) Sisä- ja ulkokulmia Säädettäviä kulmia Sovituslevyjä Sovituspaloja (vain niputettuina) järjestelmän korkeuden ollessa 1,20m tai 1,50m Frami muottien nostaminen Dokamatic nostoliinalla 13,00m Nostoliina 13,00m on kätevä apuväline kuormaautoa purettaessa tai lastattaessa samoin kuin muottipinoja nostettaessa. β... maks Maks. kantavuus: 800 kg Noudata käyttöohjetta Maks. kantavuus: 2000 kg Kuljetus ja varastointi lu-framax kehikoilla lu-framax kehikossa voidaan varastoida ja kuljettaa Frami peruskasetteja 2,70m. Noudata käyttöohjetta Maks. kantavuus: 1200 kg Noudata käyttöohjetta /2008 Muottimestarit 37

38 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Doka-kuljetus- ja varastointikehikot Käytä hyväksesi Doka kuljetus- ja varastointikehikkoja rakennustyömaalla. Doka tarjoaa kuljetus- ja varastointikehikkoja helpottamaan muottien kuljetusta ja käsittelyä. Tarpeettomat kehikot voidaan palauttaa lähimpään toimipaikkaan. Doka-kuljetus- ja varastointikehikot 1,20x0,80m Kaikkien pienten osien säilyttämiseen: pitkäikäinen pinottava turvallisesti nosturilla siirrettävä Laidallisessa kehikossa toimitetaan esim.: Frami kiristin Frami oikaisuliitin Frami säädettävä liitin Frami jäykistinpalkki 0,70m Frami palkinkiristin Frami sovituskulma Frami yleiskiinnike 5-12cm Laidallisen kehikon jako osastoihin Laidallisen kehikon sisältö voidaan jakaa kehikon sisällä olevien osastojen 1,20m tai 0,80m avulla. Lukitus välilevyjen kiinnittämistä varten Eri vaihtoehdot Laidallisen kehikon jaottelu osastoihin pituussuunnassa poikittaissuunnassa 1,20m maks. 3 kpl. 0,80m maks. 3 kpl. Tr Tr Tr Maks. kantavuus: 1500 kg Noudata käyttöohjetta Muottimestarit /2008

39 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Seinämuotit Doka-laatikko pienosille Kätevä säilytyslaatikko pienosien kuljetusta ja varastointia varten: pinottava turvallisesti nosturilla siirrettävä Kaikki liitos- ja ankkurointiosat voidaan varastoida ja pinota tässä laatikossa. Kiinnitettävällä pyöräsarjalla saadaan laidallisesta kehikosta nopea ja näppärä kuljetusväline. Maks. kantavuus: 1000 kg Noudata käyttöohjetta Kiinnitettävä pyöräsarja F Kiinnitettävällä pyöräsarjalla saadaan laidallisesta kehikosta nopea ja näppärä kuljetusväline. Sopii yli 90 cm:n läpikulkuaukoista. Kiinnitettävä pyöräsarja voidaan asentaa seuraaviin laidallisiin kehikkoihin: Doka laatikko, pienosille Doka kuljetus- ja varastointikehikot /2008 Muottimestarit 39

40 Seinämuotit Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Muistiinpanoja Muottimestarit /2008

41 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Kaarimuotti Nopeasti kaarimuotit Frami kaaripeltien avulla järjestelmämuotit sopivat mihin tahansa kaareen! Frami kaaripelleillä ja Frami järjestelmämuoteilla voidaan valmistaa kaarevia, polygonisia rakenteita. Kustannuksia säästyy huomattavasti käytettäessä työmaalla jo valmiina olevia Frami peruskasetteja ja Kaarimuotti kaikkia Frami-ohjelmaan kuuluvia lisäosia kuten vinotukia ja betonointitasoja. Dokan Frami kaaripeltien avulla voidaan muotittaa pyöreät betonirakenteet taloudellisesti ja nopeasti missä tahansa /2008 Muottimestarit 41

42 Kaarimuotti Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Kaarimuotin asentaminen Frami kaaripelleistä ja Frami järjestelmämuoteista koostuva yhdistelmä mahdollistaa minkä tahansa säteen muotituksen pyöreissä rakenteissa. Minimi sisäsäde: 1,80 m Samoin kuin seinämuoteissa, riittää Frami kaaripeltien liittämiseen Frami järjestelmämuotteihin Frami kiristin ja yksi vasaran isku. Frami kaaripellit Korkeus 1,50 m Leveydet a 0,20 m b 0,25 m c D 0,30 m E Frami kaaripelti Frami ankkurointipalkki 0,40m Frami kiristin D luslevy, kalteva 12/18 siipimutterilla 15,0 E Frami peruskasetti a cm, b cm, c cm Kaaripeltileveyksien käyttö: 0,20 m - Sisäkaaripelti - Ulkokaaripelti (pituussovitus) 0,25 m - Ulkokaaripelti 0,30 m - Ulkokaaripelti Muottimestarit /2008

43 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Kaarimuotti Muotitusesimerkki Rakenne: pyöreä säiliö Rakenteen sisäsäde: 3,00 m Seinänpaksuus: 0,20 m D Yksinkertaistettu esitys, ilman ankkuroinnin yksityiskohtia ja vinotukia. Frami kaaripelti 0,20m (sisämuottiin) Frami kaaripelti 0,25m (ulkomuottiin) Frami kaaripelti 0,20m (pituussovitukseen, jaottelu tasaisesti ympärysmitan mukaan) D Frami peruskasetti 0,45m (Huomaa: sisällä ja ulkona käytetään aina samankokoisia muotteja) /2008 Muottimestarit 43

44 Kaarimuotti Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Kaaripeltien ankkurointi E a F D G a... nkkurin maksimisiirtymä = ± 2,5 cm nkkuritanko 15,0mm Siipimutteri 15,0 luslevy 12/18 D Frami kaaripelti E Frami ankkurointipalkki 0,40m F Frami kiristin G Frami peruskasetti Jos ankkurin siirtymä on suurempi, käytä seuraavaa kaaripeltikokoa. Frami kaaripeltejä asennettaessa tulee varmistaa, että ylempää ja alempaa vanttiruuvia kierretään yhdenmukaisest! Yksityiskohta Frami ankkurointipalkin 0,40m kiinnittämisestä: Frami ankkurointipalkki 0,40m Frami ankkurointipalkin 0,40m tukialusta ja pidike Frami kaaripelti Muottimestarit /2008

45 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Kaarimuotti Täyden ympyrän kaarimuotin sulkeminen Täyden ympyrän sulkeminen voidaan tehdä usealla eri tavalla. Käytä mahdollisuuksien mukaan vain samoja muottileveyksiä. Jotta kuormitus jakautuu mahdollisimman tasaisesti Frami ankkurointipalkille 0,40m, saavat vierekkäin asetettujen muottien leveys poiketa toisistaan enintään 15 cm. Mahdolliset epätasapainot vaativat lisätukitoimenpiteitä. Sama pätee myös liittymiskohdissa suoraan seinään samoin kuin päätymuoteissa. Kaarimuotteja käytettäessä on tuenta ja betonointi tehtävä erityisen tarkasti ja huolellisesti. Sovitus kiilapuulla D Kiilapuu Frami säädettävä liitin Kalteva aluslevy 12/18 + siipimutteri 15,0 D Frami peruskasetti Sovitus Frami peruskasetilla Frami peruskasetti, esim. 0,45m Frami peruskasetti, esim. 0,60m Frami peruskasetti, esim. 0,75m /2008 Muottimestarit 45

46 Kaarimuotti Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Muotin maksimileveyden määrittely Säde-segmentti eri muottileveyksille Säde-segmentti määritellään muottien maksimileveydet säteestä ja sallitusta ympyrän kaaren poikkeamasta riippuen Pisto (ympyrän kaaren poikkeama) [cm] Säde [m] Seinän vähimmäispaksuus = 20 cm Seinän vähimmäispaksuus = 15 cm a b E D a... Oikaisumitta ulko b... Oikaisumitta sisä Ihanteellinen kaari (ulkosäde) D Ihanteellinen kaari (sisäsäde) E Frami peruskasetti Esimerkki: Säde: 6,0 m Sallittu ympyrän kaaren poikkeama: 1,0 cm => muotin maksimileveys: 60 cm Muottimestarit /2008

47 Käyttäjätietoa Doka-järjestelmämuotti Frami 270 Muottijaon määrittämiseen Kaarimuotti Esimerkki Rakennuksen asettamat ehdot: Sisäsäde [cm]: 580 Ulkosäde [cm]: 600 Sallittu ympyrän kaaren poikkeama [cm]: 1,0 etonointijakson pituus [cm]: Muotin leveys: Muotin leveyden määrittely rakenteen säteen ja sallitun ympyrän kaaren poikkeaman avulla säde-pistodiagrammissa. Kaaripellin leveys sisämuottia varten: Sisämuoteissa tulee aina käyttää kaaripeltiä 0,20m. 911 (1/4 sisämitasta) Muotin leveys = 60 cm Kaaripellin leveys = 20 cm Kaaripeltien ja muottien lukumäärä sisämuottia varten: ( etonointijakson pituus muotin leveys ) / ( Muotin leveys + 20 ) =... ( ) / ( ) = 10,64 Kaaripeltien lukumäärä = tulos pyöristetään ylöspäin Kaaripeltien lukumäärä = 11 Muottien lukumäärä = kaaripeltien lukumäärä + 1 Muottien lukumäärä = 12 Ulkomuottien kaaripeltien leveydet ja lukumäärä: (Ulkosäde / sisäsäde ) ( Muotin leveys + 20 ) Muotin leveys =... Valitse seuraavaksi pienin kaaripelti "Tyyppi " kaaripeltinä. Eron määrittely. ( 600 / 580 ) ( ) - 60 = 22,76 cm Kaaripellin leveys "Tyyppi " = 20 cm Ero = ( 22,76 cm - 20 cm ) = 2,76 cm Kaaripeltien lukumäärä ( 1 - ( ero / 5 ) ) = ( 1 - ( 2,76 / 5 ) ) = 4,93 Kaaripeltien lukumäärä "Tyyppi " = Tuloksen pyöristys Kaaripeltien lukumäärä "Tyyppi " = 5 Kaaripeltien lukumäärä "Tyyppi " = Kaaripeltien lukumäärä Kaaripeltien lukumäärä "Tyyppi " =... Valitse "Tyyppinä " seuraavaksi suurin kaaripelti. Kaaripeltien lukumäärä "Tyyppi " = 11-5 = 6 Kaaripellin leveys "Tyyppi " = 25 cm /2008 Muottimestarit 47
