Framax Xlife muotti 2,70x2,70m 416, Framax Xlife-Element 2,70x2,70m

Transkriptio

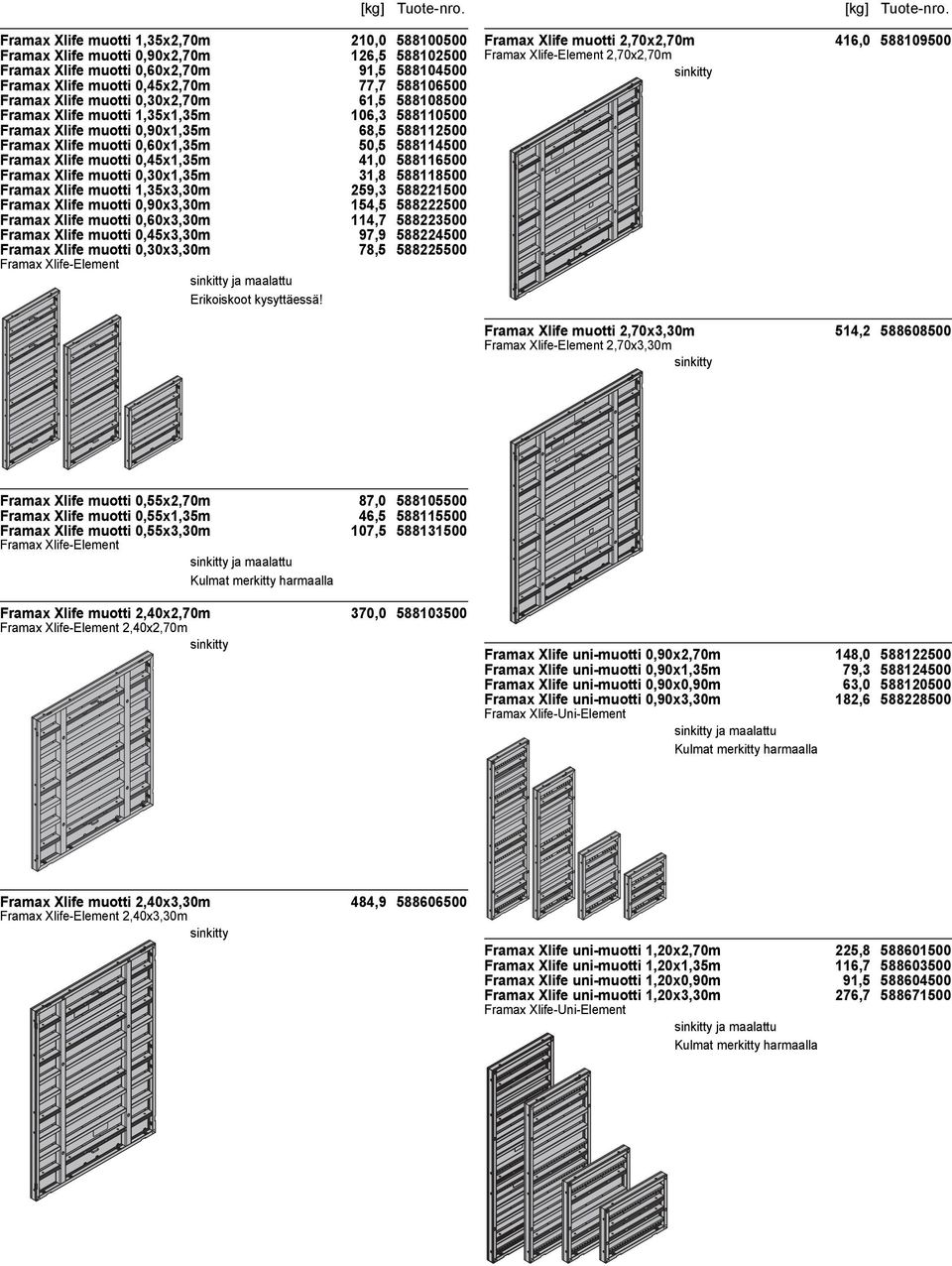

1 Doka Järjestelmämuotti Seinämuottijärjestelmä Framax Xlife Framax Xlife muotti 1,35x2,70m 210, Framax Xlife muotti 0,90x2,70m 126, Framax Xlife muotti 0,60x2,70m 91, Framax Xlife muotti 0,45x2,70m 77, Framax Xlife muotti 0,30x2,70m 61, Framax Xlife muotti 1,35x1,35m 106, Framax Xlife muotti 0,90x1,35m 68, Framax Xlife muotti 0,60x1,35m 50, Framax Xlife muotti 0,45x1,35m 41, Framax Xlife muotti 0,30x1,35m 31, Framax Xlife muotti 1,35x3,30m 259, Framax Xlife muotti 0,90x3,30m 154, Framax Xlife muotti 0,60x3,30m 114, Framax Xlife muotti 0,45x3,30m 97, Framax Xlife muotti 0,30x3,30m 78, Framax Xlife-Element ja maalattu Erikoiskoot kysyttäessä! Framax Xlife muotti 2,70x2,70m 416, Framax Xlife-Element 2,70x2,70m Framax Xlife muotti 2,70x3,30m 514, Framax Xlife-Element 2,70x3,30m Framax Xlife muotti 0,55x2,70m 87, Framax Xlife muotti 0,55x1,35m 46, Framax Xlife muotti 0,55x3,30m 107, Framax Xlife-Element ja maalattu Kulmat merkitty harmaalla Framax Xlife muotti 2,40x2,70m 370, Framax Xlife-Element 2,40x2,70m Framax Xlife uni-muotti 0,90x2,70m 148, Framax Xlife uni-muotti 0,90x1,35m 79, Framax Xlife uni-muotti 0,90x0,90m 63, Framax Xlife uni-muotti 0,90x3,30m 182, Framax Xlife-Uni-Element ja maalattu Kulmat merkitty harmaalla Framax Xlife muotti 2,40x3,30m 484, Framax Xlife-Element 2,40x3,30m Framax Xlife uni-muotti 1,20x2,70m 225, Framax Xlife uni-muotti 1,20x1,35m 116, Framax Xlife uni-muotti 1,20x0,90m 91, Framax Xlife uni-muotti 1,20x3,30m 276, Framax Xlife-Uni-Element ja maalattu Kulmat merkitty harmaalla

2 Framax Xlife uni-muotti SCC 0,90x2,70m 170, Framax Xlife-Uni-Element SCC 0,90x2,70m ja maalattu Framax säädettäväkulma I 2,70m 102, Framax säädettäväkulma I 1,35m 55, Framax säädettäväkulma I 3,30m 125, Framax-Scharnierecke I Framax ruuvipuristin SCC 10, Framax-Spindelaufsatz SCC pituus: 48 cm Halkaisija: 27 cm Sulkukappale D125 SCC 18, Sperrschieber D125 SCC pituus: 18 cm leveys: 33 cm korkeus: 27 cm Framax säädettäväkulma A 2,70m 52, Framax säädettäväkulma A 1,35m 27, Framax-Scharnierecke A Framax Xlife sisäkulma 2,70m 97, Framax Xlife sisäkulma 1,35m 51, Framax Xlife sisäkulma 3,30m 117, Framax Xlife-Innenecke ja maalattu Framax sovituslevy R30 2,70m 43, Framax sovituslevy R30 1,35m 21, Framax sovituslevy R30 0,90m 14, Framax-Ausgleichsblech R30 leveys: 38 cm Framax ulkokulma 2,70m 47, Framax ulkokulma 1,35m 23, Framax ulkokulma 3,30m 58, Framax-Außenecke Framax kaaripelti 0,20x2,70m 56, Framax kaaripelti 0,25x2,70m 63, Framax kaaripelti 0,30x2,70m 67, Framax kaaripelti 0,20x1,35m 30, Framax kaaripelti 0,25x1,35m 32, Framax kaaripelti 0,30x1,35m 34, Framax-Bogenblech ja maalattu Framax vaakajäyk. RD 0,40m 8, Framax-Stahlwandriegel RD 0,40m

3 Framax irrotussisäkulma I 2,70m 171, Framax irrotussisäkulma I 1,35m 90, Framax irrotussisäkulma I 3,30m 209, Framax-Ausschalecke I ja maalattu Framax päätyankkuri 1, Framax-Stirnanker pituus: 29 cm Framax aluslevy 6/15 0, Framax-Druckplatte 6/15 Framax irrotussisäkulman avaaja I 3, Framax-Ausschalspindel I korkeus: 25 cm Framax jäykistinpalkki 0,90m 10, Framax jäykistinpalkki 1,50m 16, Framax-Klemmschiene Framax irrotussisäkulman räikkäavaaja I 5, Framax-Ausschalspindel I mit Ratsche korkeus: 24,8 cm Framax kulmapalkki 12, Framax-Eckklemmschiene haaran pituus: 60 cm Framax pikaliitin RU 3, Framax-Schnellspanner RU Framax kiristysliitin 1, Framax-Spannklemme pituus: 21 cm Framax sääd. pikaliitin 5, Framax-Uni-Spanner pituus: 40 cm Framax kiila R 0, Framax-Spannkeil R korkeus: 11 cm Framax säädettävä liitin 5, Framax-Ausgleichsspanner pituus: 48 cm Framax kiilapultti RA 7,5 0, Framax-Keilbolzen RA 7,5 pituus: 15 cm Framax yleiskiinnike 10-16cm 0, Framax-Universalverbinder 10-16cm pituus: 26 cm Framax yleiskiinnike 10-25cm 0, Framax-Universalverbinder 10-25cm pituus: 36 cm

4 Vinotuki , Elementstütze 340 (A) Vinotuen muottipää 3, Kpl pituus: 40,8 cm leveys: 11,8 cm korkeus: 17,6 cm (B) Vinotuen alatassu 2, leveys: 11 cm korkeus: 10 cm (C) Säätöyläosa , pituus: cm (D) Säätöalaosa 120 7, pituus: cm Vinotuki 340 ilman muottipäätä 24, Elementstütze 340 ohne Stützenkopf (A) Säätöyläosa , pituus: cm (B) Säätöalaosa 120 7, pituus: cm (C) Vinotuen alatassu 2, leveys: 11 cm korkeus: 10 cm A B C Vinotuki , Elementstütze 540 (A) Vinotuen muottipää 3, Kpl pituus: 40,8 cm leveys: 11,8 cm korkeus: 17,6 cm (B) Vinotuen alatassu 2, leveys: 11 cm korkeus: 10 cm (C) Säätöyläosa , pituus: cm (D) Säätöalaosa , pituus: cm Vinotuki 540 ilman muottipäätä 42, Elementstütze 540 ohne Stützenkopf (A) Säätöyläosa , pituus: cm (B) Säätöalaosa , pituus: cm (C) Vinotuen alatassu 2, leveys: 11 cm korkeus: 10 cm A B C Yleis-purkutyökalu 3, Universal-Lösewerkzeug pituus: 75,5 cm

5 Eurex Eurex Koostumus vaadittavasta pituudesta riippuen: (A) Säätöyläosa Eurex , pituus: cm (B) Jatke Eurex 60 2,00m 21, pituus: 250 cm (C) Liitoskappale Eurex 60 8, pituus: 100 cm Halkaisija: 12,8 cm (D) Yläpään kiinnityskappale Eurex 60 3, pituus: 15 cm leveys: 15 cm korkeus: 30 cm (E) Alapää Eurex 60 8, pituus: 31 cm leveys: 12 cm korkeus: 33 cm (F) Säätöalaosa 540 Eurex 60 29, pituus: cm (G) Vinotuen muottipää 3, Kpl pituus: 40,8 cm leveys: 11,8 cm korkeus: 17,6 cm Toimitustila: Yksittäisinä osina D G Doka jousi 16mm 0, Doka-Coil 16mm Halkaisija: 1,6 cm Framax työtasokonsoli 90 12, Framax-Konsole 90 leveys: 103 cm korkeus: 185 cm Toimitustila: Kaide sisältyy toimitukseen Telineputki liitin 0, Gerüstrohranschluss korkeus: 7 cm Telineputki 48,3mm 1,00m 3, Telineputki 48,3mm 1,50m 5, Telineputki 48,3mm 2,00m 7, Telineputki 48,3mm 2,50m 9, Telineputki 48,3mm 3,00m 10, Telineputki 48,3mm 3,50m 12, Telineputki 48,3mm 4,00m 14, Telineputki 48,3mm 4,50m 16, Telineputki 48,3mm 5,00m 18, Telineputki 48,3mm 5,50m 19, Telineputki 48,3mm 6,00m 21, Telineputki 48,3mm...m 3, Gerüstrohr 48,3mm G Ruuvattava liitin 48mm 50 0, Anschraubkupplung 48mm 50 avainväli: 22 mm Doka pika-ankkuri 16x125mm 0, Doka-Expressanker 16x125mm pituus: 18 cm Noudata asennusohjeita! Framax betonointitaso O 1,25/2,70m 117, Framax-Betonierbühne O 1,25/2,70m puuosat kuultosilattu keltaisiksi Teräsosat

6 Framax betonointitaso U 1,25/2,70m 127, Framax-Betonierbühne U 1,25/2,70m Teräsosat puuosat kuultosilattu keltaisiksi Dokamatic nostoliina 13,00m 10, Dokamatic-Umsetzgurt 13,00m vihreä Sivukaide T 29, Seitenschutzgeländer T pituus: cm korkeus: 112 cm Kauko-ohjattu taakan irrotuslaite 3150kg 27, Abhängeautomat Fix-De-Fix 3150kg Framax nostotarrain 10, Framax-Umsetzbügel korkeus: 22 cm Framax kartio kuljetusta varten 0, Framax-Stapelkonus sininen Halkaisija: 2 cm Framax sovituspala 2x12cm 2,70m 3, Framax sovituspala 3x12cm 2,70m 4, Framax sovituspala 5x12cm 2,70m 7, Framax sovituspala 10x12cm 2,70m 15, Framax sovituspala 2x12cm 3,30m 3, Framax sovituspala 3x12cm 3,30m 5, Framax sovituspala 5x12cm 3,30m 9, Framax sovituspala 10x12cm 3,30m 19, Framax-Passholz keltaiseksi kuultosilattu Doka 4-haara nostoraksit 3,20m 15, Doka-Vierstrangkette 3,20m Framax profiilipuu 27mm 2,70m 7, Framax profiilipuu 21mm 2,70m 8, Framax profiilipuu 18mm 2,70m 8, Framax profiilipuu 27mm 3,30m 9, Framax profiilipuu 21mm 3,30m 9, Framax profiilipuu 18mm 3,30m 10, Framax-Profilholz keltaiseksi kuultosilattu Framax nostopultti 5kN 1, Framax-Transportbolzen 5kN Framax purkukiila 10x12cm 2,85m 16, Framax purkukiila 10x12cm 3,45m 19, Framax-Ausschalholz keltaiseksi kuultosilattu Framax siirtoketjut 13, Framax-Transportgehänge

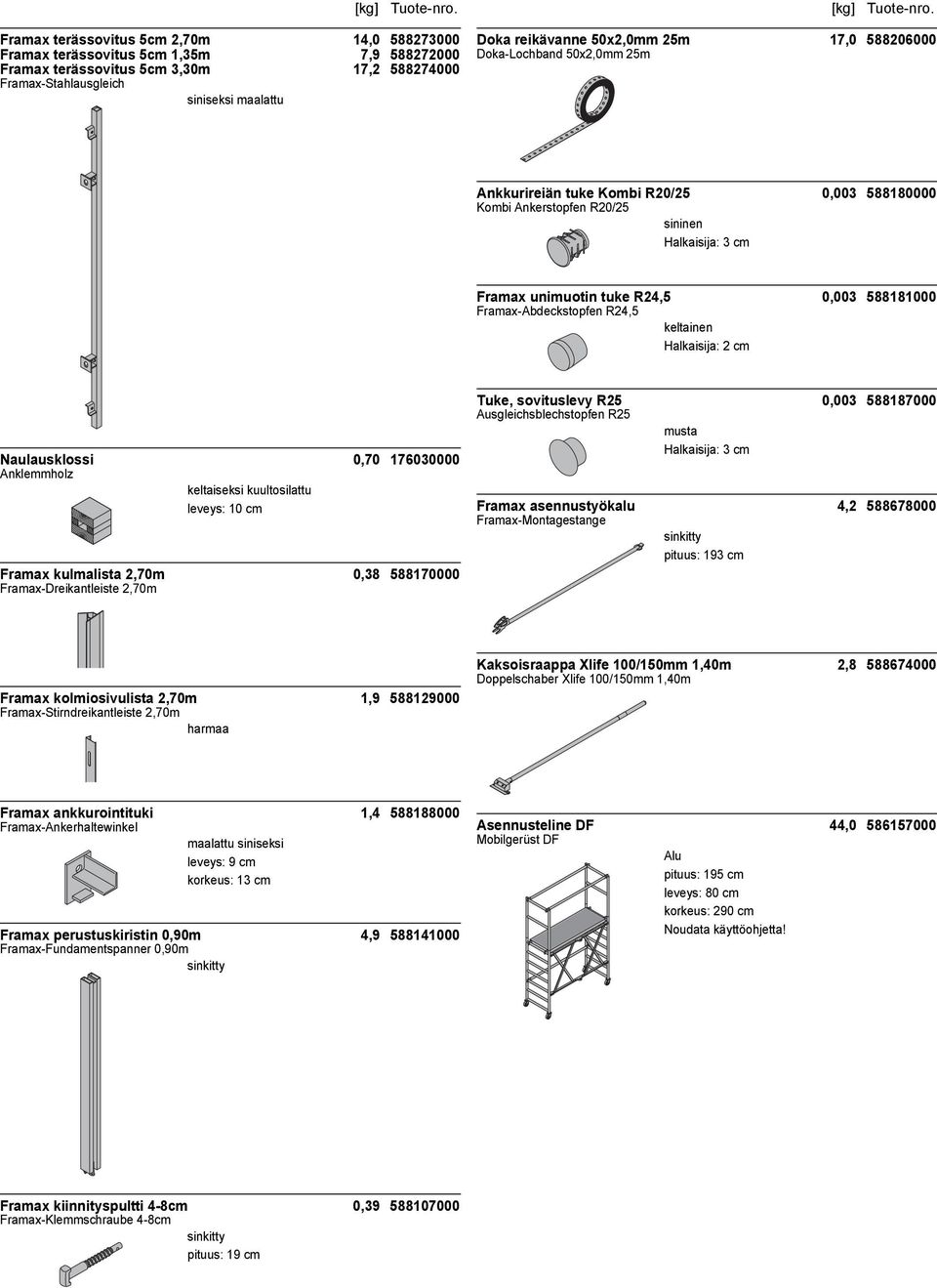

7 Framax terässovitus 5cm 2,70m 14, Framax terässovitus 5cm 1,35m 7, Framax terässovitus 5cm 3,30m 17, Framax-Stahlausgleich Doka reikävanne 50x2,0mm 25m 17, Doka-Lochband 50x2,0mm 25m Ankkurireiän tuke Kombi R20/25 0, Kombi Ankerstopfen R20/25 sininen Halkaisija: 3 cm Framax unimuotin tuke R24,5 0, Framax-Abdeckstopfen R24,5 keltainen Halkaisija: 2 cm Naulausklossi 0, Anklemmholz keltaiseksi kuultosilattu leveys: 10 cm Framax kulmalista 2,70m 0, Framax-Dreikantleiste 2,70m Tuke, sovituslevy R25 0, Ausgleichsblechstopfen R25 musta Halkaisija: 3 cm Framax asennustyökalu 4, Framax-Montagestange pituus: 193 cm Framax kolmiosivulista 2,70m 1, Framax-Stirndreikantleiste 2,70m harmaa Kaksoisraappa Xlife 100/150mm 1,40m 2, Doppelschaber Xlife 100/150mm 1,40m Framax ankkurointituki 1, Framax-Ankerhaltewinkel leveys: 9 cm korkeus: 13 cm Framax perustuskiristin 0,90m 4, Framax-Fundamentspanner 0,90m Asennusteline DF 44, Mobilgerüst DF pituus: 195 cm leveys: 80 cm korkeus: 290 cm Framax kiinnityspultti 4-8cm 0, Framax-Klemmschraube 4-8cm pituus: 19 cm

8 Doka siirrettävä työteline Z Doka-Fahrgerüst Z (A) Päätykehä Z 1,00m 6, (B) Päätykehä Z 2,00m 11, (C) Suojakaidekehä Z 1,00m 4, (D) Työtasokonsolin kaide Z 1,80m 6, (E) Työtaso Z kulkuluukulla 1,80m 17, (F) Työtaso Z ilman kulkuluukkua 1,80m 17, (G) Jalkalista lyhyt Z 1,35m 4, (H) Jalkalista pitkä Z 1,80m 5, (I) Vinosauva Z 2,00m 3, (J) Vaakasauva Z 1,80m 2, (K) Kolmiotuki Z 5, (ilman kuvaa) (L) Telinepyörä Z D200mm 7, (M) Lisäaskelma Z 2, (N) Tason vinotuki Z 2, (ilman kuvaa) (O) Lisäpaino Z 10, (ilman kuvaa) D C Ankkurointi katso asennus- ja käyttöohjeet. Doka laatikko, pienosille 106, Doka-Kleinteilebox puuosat kuultosilattu keltaisiksi Teräsosat pituus: 154 cm leveys: 83 cm korkeus: 77 cm Kiinnitettävä pyöräsarja B 33, Anklemm-Radsatz B G A F E H I Toispuoleinen ankkurointi Framax yhdistelmämutteri 15,0 5, Framax-Kombimutter 15,0 leveys: 27 cm B M L J Doka kuljetus-ja varastointikeh. 1,55x0,85m 42, Doka-Stapelpalette 1,55x0,85m korkeus: 77 cm Framax ankkurimutteri 15,0 2, Framax-Ankermutter 15,0 leveys: 19 cm Framax yhdistelmämutteri 20,0 6, Framax-Kombimutter 20,0 leveys: 27 cm Doka kuljetus-ja varastointikeh. 1,20x0,80m 39, Doka-Stapelpalette 1,20x0,80m korkeus: 77 cm Framax ankkurimutteri 20,0 3, Framax-Ankermutter 20,0 leveys: 19 cm Doka Suojajärjestelmä Löydät työ- ja betonointitasot, suojakaiteet ja tikkaat kappaleesta "Doka työ- ja suojatasot".
