1 SEMTUN JVA+ TIILIMUURAUSKANNAKKEET KÄYTTÖ- JA SUUNNITTELUOHJE

2 - 2-1 YLEISTÄ JVA+ tiilimuurauskannakkeet on tarkoitettu tiilimuurauksen kannatukseen kantavasta betoniseinästä. Kiinnitys betoniseinään tapahtuu JTAkiinnityskiskolla tai jälkikiinnityksellä. Jälkikiinnityksessä suositellaan käyttämään kemiallisia ankkureita, tai muilla keinoilla varmistamaan kiinnityksen laatu. Jälkikiinnitysankkureiden suunnittelussa ja asennuksessa noudatetaan valmistajan ohjeita. 1.2 Yleiskuvaus Tämän käyttöohjeen JVA+ tiilimuurauskannakkeet koostuvat seinäkiinnitysosasta ja siihen hitsatusta L-teräksestä, jonka päälle tiiliseinä muurataan. 1.3 Toimintatapa Tiiliseinä muurataan L-teräksen päälle, L-teräs ja seinäkannatusosa kantavat tiilimuurauksen painon kantavalle betoniseinälle. JVA+F ja JVA+FAR kannakkeet mitoitetaan yleensä niin, että ne kestävät myös muurauksen työnaikaisen painon ilman tuentaa. JVA+P ja JVA+PAR tyyppien kannakkeet vaativat aina työaikaisen tuennan. Kannaketyypit on esitetty kohdassa 2.1.

3 - 3-2 MITAT JA MATERIAALIT 2.1 Kannaketyypit Tässä käyttöohjeessa on esitetty 4 erilaista kannaketta: JVA+FAR - yleisimmin Suomessa käytetty malli - yleensä kaksi seinäkannatusosaa ja esim.100mm alas laskettu L-teräs - käytetään yleensä ikkuna-aukon yläpuolella (apukarmi ja vesieristys säilyvät ehjinä) - ei yleensä vaadi työnaikaista tuentaa, ellei toisin ole mainittu - L-teräksen pituus yleensä 4 tiilen pituus, tapauskohtaisesti matalilla nauhoilla 5-6 tiiltä mahdollinen - asennetaan peräkkäin yleensä siten, että jätetään 10mm:in saumat peräkkäisten osien L-terästen väliin - pystysuuntainen säätövara +/- 30mm, kts. kohta 6 -syvyyssuuntainen säätö +/-10mm, tapahtuu siirtämällä tiiltä L-teräksen päällä syvyyssuunnassa JVA+F - kuten JVA+FAR ilman L-teräksen alas laskua - käytetään kun L-teräksen alas laskuun ei ole tarvetta * esim. aukottomien seinien kannatuksessa välikannakkeena

4 - 4 - JVA+PAR - kuten JVA+FAR, mutta koostuu yhdestä seinäkannatus-osasta ja esim. 100mm alas lasketusta L- teräksestä - käytetään yleensä ikkuna-aukon yläpuolella (apukarmi ja vesieristys säilyvät ehjinä) - mahdollistaa kaarevan seinän - vaatii aina työaikaisen tuennan, kunnes muurauslaasti on riittävästi kovettunut ja muuraus on seinätason suunnassa jäykistetty *) - voidaan tukea alempaan muuraukseen jos sen kannakointi kestää tuennasta aiheutuvan lisäkuorman * esim. ikkuna-aukkojen väliin tuleva yksittäinen kannake voi kallistua, kunnes muuraus on edennyt ikkuna-aukon yläreunan yli, jolloin se on vaakasuunnassa tuettu JVA+P - kuten JVA+F, mutta koostuu yhdestä seinäkannatus-osasta ja L-teräksestä - käytetään kun L-teräksen alas laskuun ei ole tarvetta - vaatii aina työaikaisen tuennan, kunnes muurauslaasti on riittävästi kovettunut ja muuraus on seinätason suunnassa jäykistetty *) - voidaan tukea alempaan muuraukseen jos sen kannakointi kestää tuennasta aiheutuvan lisäkuorman

5 Mitat Valmistajan tunnus (JVA+) Tiilimuurauskannakkeet suunnitellaan projektikohtaisesti. Muurauskannakkeen syvyyssuuntainen mitoitus riippuu villan paksuudesta, tuuletusvälin suuruudesta ja tiilen paksuudesta. Kannakkeen syvyysmitta valitaan yleensä niin, että tiili tulee 15mm L-teräksen etureunan ylitse. L-teräksen syvyysmitta, jonka päälle seinä muurataan, on yleensä tiilen paksuus -5mm, eli esim. 130mm paksulla tiilellä 125mm. Muurauskannakkeen merkinnästä ilmenee kannaketyyppi, kuormaluokka, kannakkeen syvyysmitta ja pituusmitta: Kannakeosassa on pystysuuntainen säätövara +/-30mm, jonka toiminta on esitetty kohdassa 6. Syvyyssuuntainen säätö tapahtuu siirtämällä tiiltä L-teräksen päällä (maks.+/-10mm). JVA FAR/3,5 (L40x125x3.0) DX Syvyysmitta = Kannakeelementin syvyys L-teräksen pituus = Kannake-elementin pituus L-teräksen poikkileikkausmitat Kuormaluokka Kannaketyyppi Materiaali

6 Materiaalit Muurauskannakkeet valmistetaan ruostumattomasta teräksestä. Käytettävä terälaatu on austeniittis-ferriittinen (duplex) teräs EN mukaan. Duplex-terästen mekaaniset ominaisuudet sekä korroosionkestävyys ovat parempia kuin austeniittisilla ja ferriittisillä laaduilla. Käytettävän teräslaadun myötöraja fy>400n/mm^2. 3 VALMISTUS Muurauskannakkeet valmistetaan leikkaamalla teräslevystä ja hitsaamalla valmistuspiirustusten mittojen mukaan. 4 KAPASITEETIT JA SALLITUT KUORMAT Muurauskannakkeet on mitoitettu tiilimuurauksen omalle painolle. 4.1 Mitoitusperiaate Kannakkeen syvyysmitta valitaan yleensä niin, että tiili tulee 15mm L- teräksen etureunan ylitse (kuvassa ü mitta). L-teräksen syvyysmitta, jonka päälle seinä muurataan, on yleensä tiilen paksuus -5mm, eli esim. 130mm paksulla tiilellä 125mm.

7 - 7 - JVA+F ja JVA+P: Tiilimuurauksen paino aiheuttaa vetovoiman (ZEd) seinäkannatusosan yläreunassa olevalle kiinnityspultille ja puristusvoiman (DEd) seinäkannatusosan alareunassa olevalle puristuslevylle. Seinäkannatusosan kiinnityspultin ja puristuslevyn välinen korkeus (X) on vakioitu kannakkeen syvyysmitan mukaan. JVA+FAR ja JVA+PAR: Seinään tuleva kiinnitys voi olla joko JTA-kiinnityskisko tai jälkikiinnitys. Kiinnitys mitoitetaan yhtä aikaa vaikuttaville mitoitusvoimasuureille ZEd ja FEd.

8 - 8 - JVA+F ja JVA+FAR päältä: Kuormitusleveys / seinäkannatusosa lasketaan tapauskohtaisesti huomioiden L-teräksen jatkuvuus. JVA+P edestä: Kuormitusleveys JVA+PAR edestä: Kuormitusleveys

9 Kapasiteetit ja sallitut kuormat Muurauskannakkeiden sallitut kuormat ovat kolmessa eri kuormaluokassa: 3,5 kn, 7,0 kn ja 10,5 kn. Kuormaluokka tarkoittaa aina muurauskannakkeen yhden seinäkannatusosan sallittua kuormaa. 5 KÄYTTÖ Käytetään tiilimuurauksen kannatteluun betonisesti sisäkuoresta. JVA-FAR ja JVA-PAR soveltuvat parhaiten pitkien tiilinauhojen kannatteluun. JVA-F ja JVA-P soveltuvat aukottomien seinien kannatukseen. 5.1 Käyttöperiaate Betoniseen sisäkuoreen asennetaan JTA-kiinnityskiskot, joihin muurauskannakkeet kiinnitetään vastaavalla kiskopultilla. Kannakeosassa on pystysuuntainen säätövara +/-30mm, jonka toiminta on esitetty kohdassa 6. Syvyyssuuntainen säätö tapahtuu siirtämällä tiiltä L-teräksen päällä (maks.+/-10mm). 5.2 Käytön rajoitukset Kantavan betoniseinän betonin tulee olla puristuslujuudeltaan vähintään K30. 6 ASENNUS Kiinnityskiskon asennuksessa tulee kiinnittää huomiota siihen, että kiskon pinta tulee betonipinnan kanssa tasan. Hiertopintaan asennettuna tämä vaatii huolellisen työtavan. Muurauskannakkeet asennetaan lopussa olevan asennusohjeen mukaisesti rakennesuunnittelijan laatiman kaavion mukaisessa järjestyksessä.

10 Jordahl JTA-kiinnityskisko betonivalussa Jordahl kiskopultin asennus pyöräyttämällä kiskoon Muurauskannakkeen säätölevy *), jolla korkeussäätö +/-30mm Puristuslevy: Seinäkannatusosan alareunan puristuslevyn tulee olla kiinni betonipinnassa. Tarvittaessa tämän levyn alle asennetaan teräslevy(jä), joilla konsoli oikaistaan suoraan esim. seinäpinnan epätasaisuuksista johtuen. Teräslevyt tulee esim. hitsata konsoliin tai kiila-ankkurikiinnitys seinään. Jordahl JVAmuurauskannake Betonin pinta Muurauskannakkeen takana hahlot, joihin säätölevyn kulma tukeutuu Hahlon valinnalla karkeasäätö Aluslevy Mutteri Jordahl kiskopultti tai jälkikiinnitysankkuri Säätölevy, *) HUOM! levyn on oltava kuvan mukaisesti suorassa ja kiinni kiskossa ja konsolissa. Lisäksi levyn yläreunan tulee olla kunnolla hahlon pohjassa. Korkeuden hienosäätö säätölevyä liikuttamalla sivuttaissuunnassa, esim. vasaralla 7 ASENNUKSEN VALVONTA Muurauskannakkeiden asennuksessa tulee kiinnittää huomiota siihen, että oikeat kannakepositio tulevat niille kaavioissa esitettyihin paikkoihin.

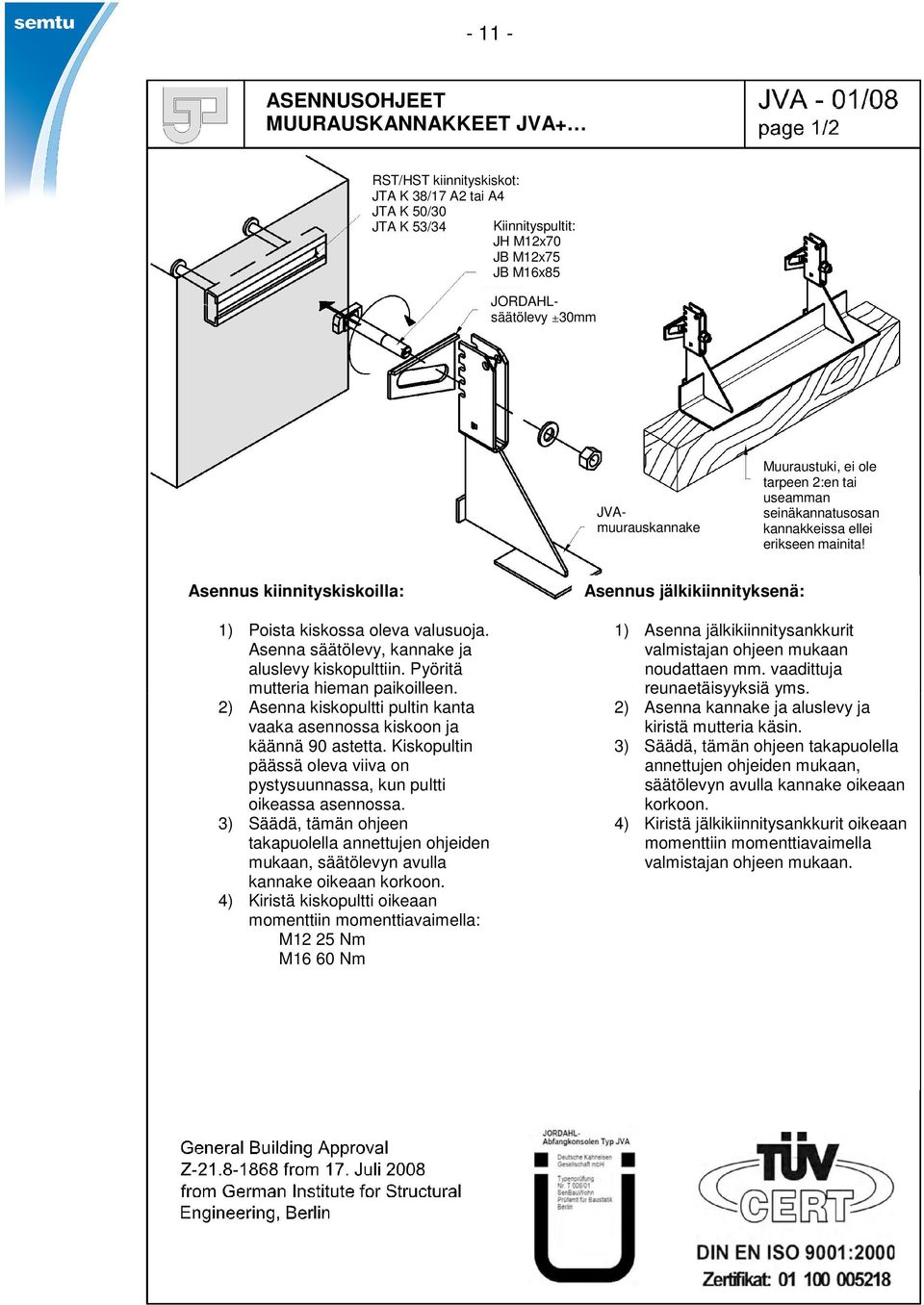

11 ASENNUSOHJEET MUURAUSKANNAKKEET JVA+ RST/HST kiinnityskiskot: JTA K 38/17 A2 tai A4 JTA K 50/30 JTA K 53/34 Kiinnityspultit: JH M12x70 JB M12x75 JB M16x85 JORDAHLsäätölevy ±30mm JVAmuurauskannake Muuraustuki, ei ole tarpeen 2:en tai useamman seinäkannatusosan kannakkeissa ellei erikseen mainita! Asennus kiinnityskiskoilla: 1) Poista kiskossa oleva valusuoja. Asenna säätölevy, kannake ja aluslevy kiskopulttiin. Pyöritä mutteria hieman paikoilleen. 2) Asenna kiskopultti pultin kanta vaaka asennossa kiskoon ja käännä 90 astetta. Kiskopultin päässä oleva viiva on pystysuunnassa, kun pultti oikeassa asennossa. 3) Säädä, tämän ohjeen takapuolella annettujen ohjeiden mukaan, säätölevyn avulla kannake oikeaan korkoon. 4) Kiristä kiskopultti oikeaan momenttiin momenttiavaimella: M12 25 Nm M16 60 Nm Asennus jälkikiinnityksenä: 1) Asenna jälkikiinnitysankkurit valmistajan ohjeen mukaan noudattaen mm. vaadittuja reunaetäisyyksiä yms. 2) Asenna kannake ja aluslevy ja kiristä mutteria käsin. 3) Säädä, tämän ohjeen takapuolella annettujen ohjeiden mukaan, säätölevyn avulla kannake oikeaan korkoon. 4) Kiristä jälkikiinnitysankkurit oikeaan momenttiin momenttiavaimella valmistajan ohjeen mukaan.
