1 Thyssen Hünnebeck MANTO muottijärjestelmä ThyssenKrupp 1

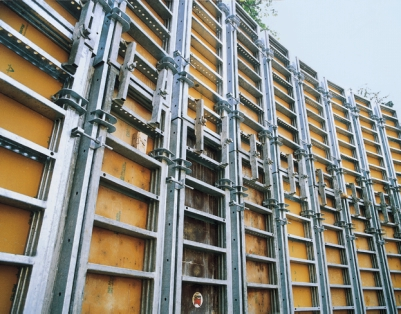

2 Suurkaseteilla muotitus säästää aikaa ja rahaa. Manto suurkasettimuotin suosio on vakaasti kasvanut muottimarkkinoilla. Syy kasvuun on se, että Manto on yleisesti soveltuva järjestelmämuotti kaikkiin kohteisiin - pienistä suuriin, asuntokohteista teollisuuskohteisiin. Ja mikä vielä tärkeämpää: Manto järjestelmämuotti yksinkertaistaa ja nopeuttaa muottityötä, joten Manto on myös taloudellisempi ratkaisu. Jäykistysliitin liittää ja jäykistää Ratkaisevin ero on jäykistysliitin, se tekee Mantosta parhaan muihin muottijärjestelmiin nähden. Jäykistysliittimellä muottikasetit liitetään yhdessä työvaiheessa toisiinsa ehdottoman tiiviisti sekä vedonja tärinänkestävästi. Samalla kasetit suoristuvat samaan linjaan. Suuria muottiyksiköitä nosturilla siirrettäessä ei ylimääräisiä pulttiliitoksia tarvita, se lyhentää huomattavasti asennusaikoja. Nerokkaat kulmaratkaisut Sisäkulman välys helpottaa purkamista ja jämäkkä 14 cm paksu, pitkäikäinen, kuumasinkitty kasettirunko tekee päivittäisestä muottityöskentelystä vaivatonta. Saatavissa myös 3,30 metrin korkuisena Erityisesti teollisuuskohteissa Manto tarjoaa uusia ulottuvuuksia muottityöhön 3,30 metriä korkeilla kaseteilla. Manto järjestelmämuotin kaikki edut voidaan saavuttaa tällä uudella kasettivalikoimalla, joka on tietysti täydellisesti yhteensopivaa olemassa olevien osien kanssa. Kaiken kaikkiaan, tämä on erinomainen lisäys erinomaiseen muottijärjestelmään. Manto on ottanut aimo askeleen eteenpäin. 2 Manto jäykistysliitin: yhdessä työvaiheessa ehdottoman tiivis, oikaiseva, vedon- ja tärinänkestävä kasettiliitos. Manton todelliset edut: Laaja kasettivalikoima, peruskorkeus 2,70 m Teollisuuskohteiden 3,30 metrin korkuiset muottikasetit. Jämäkät liitokset jäykistysliittimillä. Nosturilla voidaan siirtää kertanostolla jopa 40 m 2 muottipintaa. 14 cm:n jämäkkä kasettirunko antaa hyvän taipumavastuksen.* Sisäkulmien muotinpurku helpompaa. Helpompi käsitellä. Pitkä elinikä kuumasinkityksen ansiosta. * Suurin sallittu betonipaine 80 kn/m 2 DIN mukaisesti (ankkurointijärjestelmä 20,0 mm).

3 3

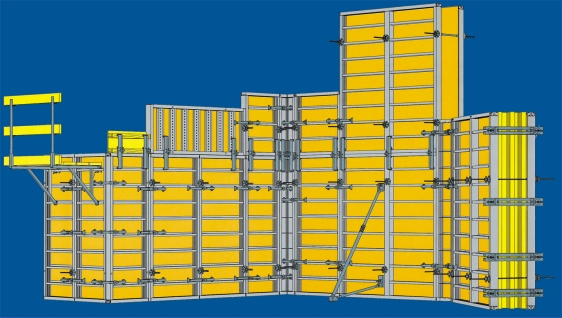

4 Jättiläismäinen. Suurkasetit Normaalikasetit Korotuskasetit VZ - kasetit 240 x 270 cm Leveydet cm 240 x 120/90/60 cm 75 x 330 cm 240 x 330 cm Korkeudet 330, 270 ja 120 x 120 cm 75 x 270 cm ja 120 cm Seitsemän eri leveyttä aina 75 x 120 cm 30 x 120 cm saakka 75 x 60 cm Manton myötä käytettävissä on muottikasettivalikoima, jonka mitat vastaavat käytännön tarpeita. Normaalikasetit ovat 2,70 m korkeita ja niitä on seitsemää eri leveyttä 30 cm 1,20 m välillä. Järjestelmä perustuu suurkasettiin 2,40 x 2,70 m, jolla muotitetaan joutuisasti suuria pintoja. Valikoimaan on lisätty myös 3,30 m korkeat kasetit. Se on merkittävä edistysaskel teollisuuskohteiden muottityön kehityksessä. Mantolla voidaan hoitaa kaikki eri korkuiset ja eri pohjamitoilla olevat muottityöt. Laajasta, moneen tarkoitukseen sopivasta kasettivalikoimasta löydät aina parhaimman ratkaisun ja säästät sekä materiaali että työkustannuksissa. 4

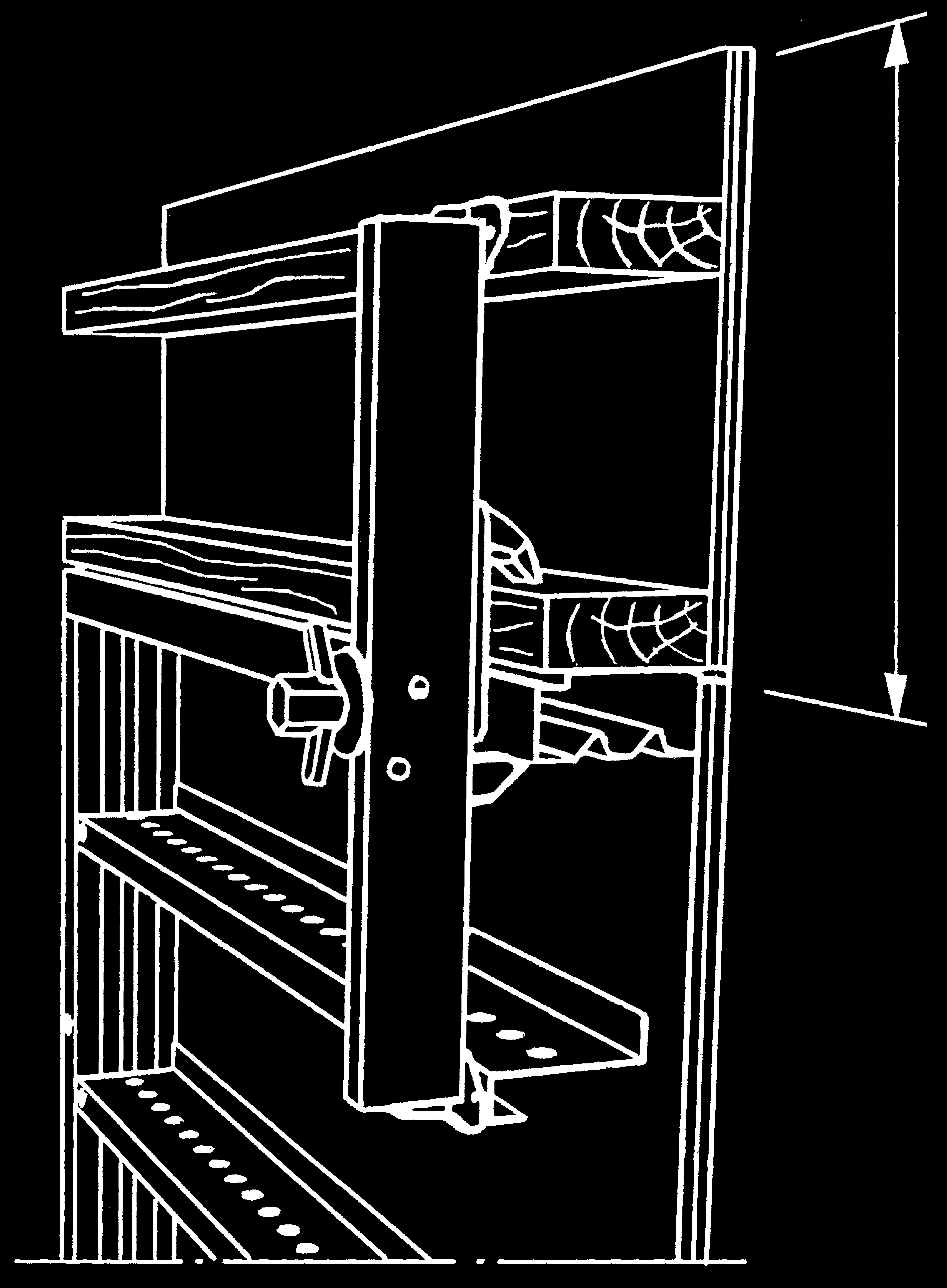

5 Superkäytännöllinen kaikissa korkeuksissa. Korottaminen Manto-muotin korottaminen on erityisen helppoa. Korottamisessa jäykistysliitin on erinomainen. Se ei ole vain liitin, joka liittää kasetit vedon- ja tärinänkestävästi sekä oikaisee. Se on myös ainoa mitä tarvitset korotettujen muottien asentamiseen ja kiinnittämiseen sekä laaja-alaisen muottipinnan nostamiseen aina 40 m 2 saakka ilman lisäjäykistystä. Jäykistysliittimien ja 12 cm puusoiron avulla voidaan muottia korottaa noin 40 cm. Korottamiseen voi käyttää myös mitä tahansa normaalikasettia tai korotuskasettia. Oikea korkeus löytyy sopivilla kaseteilla. Laajalla kasettivalikoimalla ja niitä eri tavoilla toisiinsa yhdistelemällä voidaan muotittaa halutun kokoisia ja muotoisia rakenteita. Korkeussovitus (cm) max. 40 cm Työmaaratkaisu: Maksimissaan 40 cm korkeussovitus jäykistysliittimillä ja 12 cm puusoiroilla. 5

6 Ekstrasuuri 3,30 metriä. Manto 3,30 m on kehitetty erityisesti teollisuus- ja toimistorakennuksien rakenteisiin. Sen kasetti-/tarvikevalikoima on laaja ja sisältää kaikki Manto 2,70 m järjestelmämuotin edut ja hyvät ideat. Manto 3,30 m on täydellisesti yhteensopiva olemassa olevien osien kanssa. Hyödyt: Muottien korottamisessa 50 % vähemmän erillisiä kasetteja ja lähes 60 % vähemmän liitososia. Vain kaksi sidetankoa betonin lävitse, 1/3 vähemmän kuin aiemmin. Vain kaksi jäykistysliitintä liittämään toisiinsa 2,40 m leveät kasetit. Muottityöhön kuluu vähemmän aikaa. Kasettien vaakasaumaa ei ole, mikä merkitsee parempaa betonipintaa. Sallittu betonipaine on 80 kn/m 2 (ankkurointijärjestelmä 20,0 mm) Nopeampi betonointi. Kohtuulliset hinnat ostajalle. Kaiken kaikkiaan - äärimmäisen taloudellinen. Manto. Suuren luokan valumuotti - vähemmän osia, vähemmän saumoja - siisti pinta. 6,60 m korkea pilarimuotti Manto 330 kaseteilla vain yksi muottiliitos korkeussuunnassa. 6

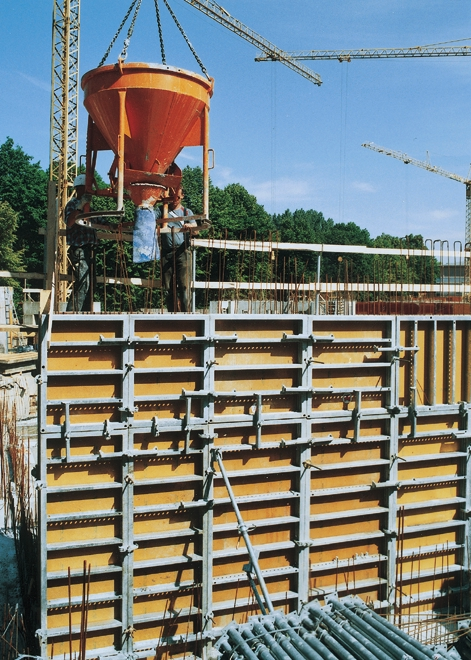

7 Supervahva: Rajoittamaton betonointinopeus 3,30 m korkeuteen. Mikä tekee Mantosta erityisen vahvan? Manto on ainoa järjestelmä, jossa muotin paksuus on 14 cm. Tämä yhdessä jämäköiden jäykistysprofiilien kanssa tekee kaseteista erityisen vankkoja. Se sallii hydrostaattisen betonipaineen 3,30 m korkeudelle ja siten betonointi voi olla hyvin nopea. Tätä suuremmissa korkeuksissa sallittu betonipaine on 80 kn/m 2 - betonipinnoista tulee erinomaisia ennätysajassa. Manto-kasettirungot on valmistettu teräksestä ja ne on kuumasinkitty. Sinkkipeitteen paino 2,40 x 2,70 m kasetissa on 13,5-14,0 kg eli 4,5 % kasetin painosta Manto. Nopea betonointi, vankat elementit, erinomainen betonipinta 14 cm Reunaprofiilien sisäpuolella olevat kaksi syvennystä takaavat erilaisten liittimien parhaan mahdollisen pitävyyden. Muotin 14 cm paksuus sekä jäykistysliittimillä aikaansaadut kiinteät kasettiliitokset muodostavat yhdessä vankan ja jäykän kokonaisuuden. Jopa 5,40 m korkeita tai korkeampiakin päällekkäisiä, laaja-alaisia muottipintoja aina 40 m 2 saakka voidaan pystyttää ja siirtää nosturilla ongelmitta, ilman ylimääräisiä jäykisteitä. Jokaista kasettia ympäröi ulkoneva teräksinen reunaprofiili, joka suojaa arvokasta, korkealaatuista filmipintavaneria iskuilta ja vaurioilta. 7

8 Supernopea jäykistysliittimillä Usein vasta yksityiskohdat todellisessa käytössä osoittavat sen, kuinka hyvä muotti on, esimerkiksi liitososat. Hünnebeck on ajatellut rakennustyömaalla työskenteleviä ja tehnyt uudistuksia ja parannuksia muottiosiin, kulmiin, etc. Jäykistysliitin Tällä yksiosaisella liittimellä tehdään yhdessä työvaiheessa koko muottikasettiliitos. Liitos on ehdottoman tiivis, vedon- ja tärinänkestävä. Samalla kasetit suoristuvat samaan linjaan. Jäykistysliittimillä oikaistaan ja jäykistetään kasettiliitokset. Jäykistysliitin: yksi osa, yksi työvaihe, vedon- ja tärinänkestävä kasettiliitos. 8

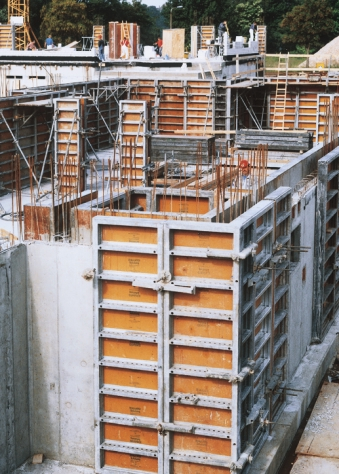

9 ja kulmaliittimillä. Suuria pintoja nosturilla siirrettäessä ei tarvita ylimääräisiä pultteja tai jäykisteitä. Jäykistysliitin kiinnitetään yksinkertaisesti vasaralla. Tai aikaa ja voimaa säästäen Manto-räikällä. Jäykistysliittimessä ei ole osia, jotka voisivat kadota. Jäykistysliitintä voidaan käyttää myös pienien korotuksien tekemiseen tai korotuskasettien liittämiseen. Kasetti 75 Kasetti 60 Sisäkulma 35 2 muottivälys mahdollistaa muottia säästävän purkamisen. Kulmaliitin on luonnollinen liitostapa myös pilarimuoteissa. Manto helppo käyttää. Työskentely nopeampaa. Kulmaliitin Kulmaliittimen käyttö on aivan yhtä yksinkertaista kuin jäykistysliittimenkin. Sen avulla muodostetaan yhdessä työvaiheessa täsmälleen suorakulmainen ulkokulma. Kulmaliitin sopii jokaiseen kasettiin. Sisäkulman muotinpurku tapahtuu Manto-järjestelmässä nopeammin ja säästävämmin: 90 kulma voidaan pienentää 88 kulmaksi niin, että muotit saadaan irrotettua seinistä helpommin. Ulkokulma ottaa täyden betonipaineen. Seinäkorkeudessa 2,70m tarvitaan vain kolme kulmaliitintä 9

10 Superkäytännöllinen pituussovitus. Säädettävästä jäykistysliittimestä Mantosalpaan, muotin pituussäädöstä päätystoppariin Mantossa kaikki on hyvin harkittua ja jämäkkää. Kaikissa kierteissä käytetään 15 mm:n sidetankokierrettä (Dywidag), joka tekee kierteestä tärinänkestävän ja likaasietävän. Koko järjestelmä on turvallinen, vankka ja kuormituksen kestävä. Teleskooppikasetteja on kolmea korkeutta: 330, 270 ja 120 cm. Tarvittava sovituskaista kiinnitetään työmaalla. 10

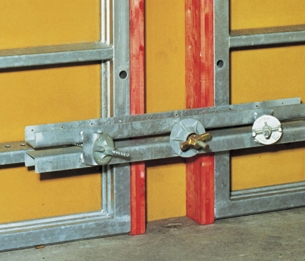

11 Vasemmalla: Manto-salpa ja sovituspelti pituussovituksena aina 30 cm saakka. Sovite voidaan tehdä myös puutavaralla ja Manto-salvalla. Oikealla: Säädettävässä jäykistysliittimessä on toinen leuka siirtyvä, siten kasettiväli voidaan sovittaa portaattomasti 0-15 cm. Uloimpana oikealla: Sisäkulmassa 5 cm:n kulmasovite, liitos säädettävällä jäykistysliittimellä. Pituuksien sovittaminen Pituussäädöt 8 30 cm välillä voidaan sovittaa sovituspellillä. Manto-salvoilla vierekkäiset kasetit liitetään toisiinsa samassa linjassa ja vedonkestävästi. Luonnollisesti rakennustyömaalla pituuksien sovitukset voidaan tehdä vanerilla, puutavaralla ja säädettävillä jäykistysliittimillä, aina 14 cm saakka. Säädettävä jäykistysliitin Vedon ja paineen kestävä, oikaisee ja jäykistää kasetit. Käytetään 5 cm kulmasovitteiden kanssa sekä puutavarasovitteissa aina 15 cm saakka. Pilasterit Pilasterit voidaan muotittaa nopeasti ja helposti sisäkulmien ja Manto-salpojen tai kasettien avulla. Stopparit Manto-salpojen monikäyttöisyys takaa jämäkät ja yksinkertaiset stopparit. Nostoura Kaikissa Manto kaseteissa on nostamista varten nostoura, siten nosturilla paikalleen laskettu kasetti voidaan kohdistaa tarkasti paikalleen kangella tai purkuraudalla. 11

12 Superkäytännöllinen. Manto vinotuki Manto vinotuella, jossa on Manto-nivel, muotti voidaan suoristaa tarkasti ja jäykistää. Työtasokannattajat Voidaan kiinnittää pysty- tai vaakasuunnassa oleviin kasetteihin. Kaiteiden kanssa yhdessä muodostuu 90 cm leveä betonointityötaso. Työtasokonsolit. Puutavaratasot ja kaiteet liitetään yhtenäisiksi naulaten. Nostotarraimet Itsevarmistava nostokoukku ripustetaan Manton reunaprofiiliin. Kiinnitä koukut aina muottiliitoksen kohdalle poikittaisen luiskahtamisen estämiseksi. Irrotus tapahtuu painamalla varmistusvipu ylöspäin. 12

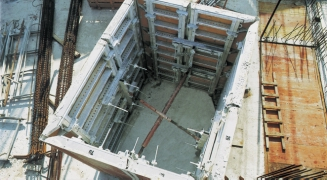

13 Superjoustava. Perustukset ja kaarevat seinät, pilarit ja kuilut, terävät ja tylpät kulmat voidaan helposti hoitaa muutamalla täydentävällä osalla. Käyttö vaakasuunnassa Perustuksissa ja vastaavissa rakenteissa kasetteja käytetään vaakasuunnassa. Reuna-ankkurointiosia käytettäessä yläsiteet ovat betonin yläpuolella. Kuilumuotti Kuilumuotti koostuu normaaleista Manto-kaseteista, nivelsisäkulmista, nivelulkokulmista sekä puristusvetotangoista. Kuilun sisämuotti voidaan siirtää kokonaisuutena paikasta toiseen. Pilarimuotit Monikäyttökaseteilla (VZ-kaseteilla) voidaan muotittaa neliö- tai suorakaidepilarit aina 60 x 60 cm:n 5 cm:n välein. Pilarimuotit voidaan tehdä myös normaalikaseteilla ja kulmaliittimillä sallittu betonipaine aina 80 kn/m 2 saakka. 13

14 Superjoustava vastavalut, kaarevat seinät, terävät tai tylpät kulmat. Toispuolinen muotitus Tässä sovelletaan tukipukkeja 325, 500 tai 700. Betonipaineen aiheuttamat voimat sidotaan perustuksiin betonoituihin sidetankoihin. Kaareva muotti murtoviivana Halkaisijaltaan noin 5 metriä tai suuremmat kaarevat rakenteet voidaan muotittaa murtoviivana kaaripeltien avulla Kaaripeltien kiinnityksessä Mantokasetteihin ei tarvita mitään erillisiä liittimiä, ne ovat kaaripelleissä kiinteänä. Vanttiruuvilla hoidetaan haluttu kaarevuus. 14

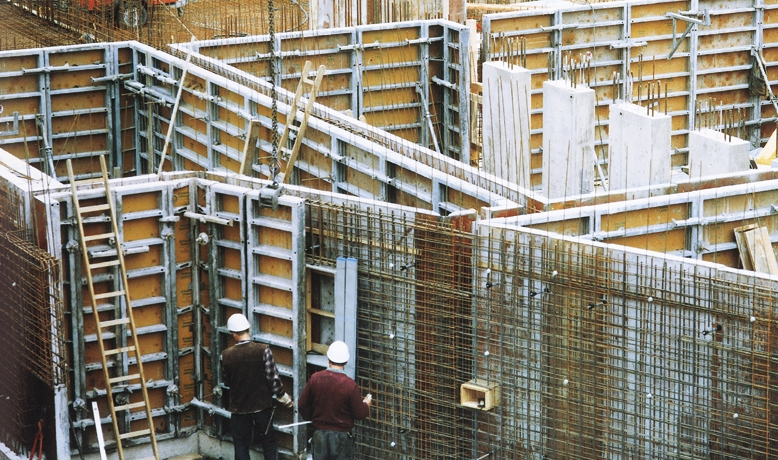

15 Terävät ja tylpät kulmat Kulmat 60 ja 175 välillä voidaan muotittaa ongelmitta Manton lisäosien avulla. Terävän kulman sidonta nivelpalkki 170 ja salpakiristimillä. Seinävahvuuteen 25 cm saakka voidaan käyttää normaaleja Manto-salpoja

16 Rami muottijärjestelmät maahantuonti - myynti - vuokraus - suunnittelu - tekninen neuvonta muotit ja tuentakalustot kaikkeen rakentamiseen 16 Viljatie 4 A, Helsinki, puh , fax
