VÄESTÖNSUOJAN KASETTIMUOTITUS

Koko: px
Aloita esitys sivulta:

Download "VÄESTÖNSUOJAN KASETTIMUOTITUS"

Transkriptio

1 VÄESTÖNSUOJAN KASETTIMUOTITUS

2 Muottikaluston osat Muottikasetit 500 X 2200 mm sisäkasetti 500 x 2700 mm ulkokasetti 200/200 x 2200 mm sisäpuolen sisänurkkakasetti 200/200 x 2700 mm ulkopuolen sisänurkkakasetti Kasettien paksuus on 112 mm, joka vastaa 12 mm vanerista tehtyä irtovanerimuottia. Täytöt voidaan siis tehdä helposti irtovanerilla.

3 Muottikaluston osat KL-8,5 -kasettilukko Käytetään kasettien kyljittäisessä sidonnassa. Kiristetään M-kiilalukolla.

4 Muottikaluston osat M-kiilalukko Käytetään kasettien kyljittäisessä sidonnassa yhdessä KL-8,5 kasettilukon kanssa.

5 Muottikaluston osat Muottivälikkeet Väestönsuojan ulkoseinissä on käytettävä laipallista välikettä. Välike valitaan seinäpaksuuden mukaan. Laipallinen välike soveltuu myös vesitiiviisiin valuihin. Normaalivalujen välike. Soveltuu mm. väestönsuojien väliseiniin.

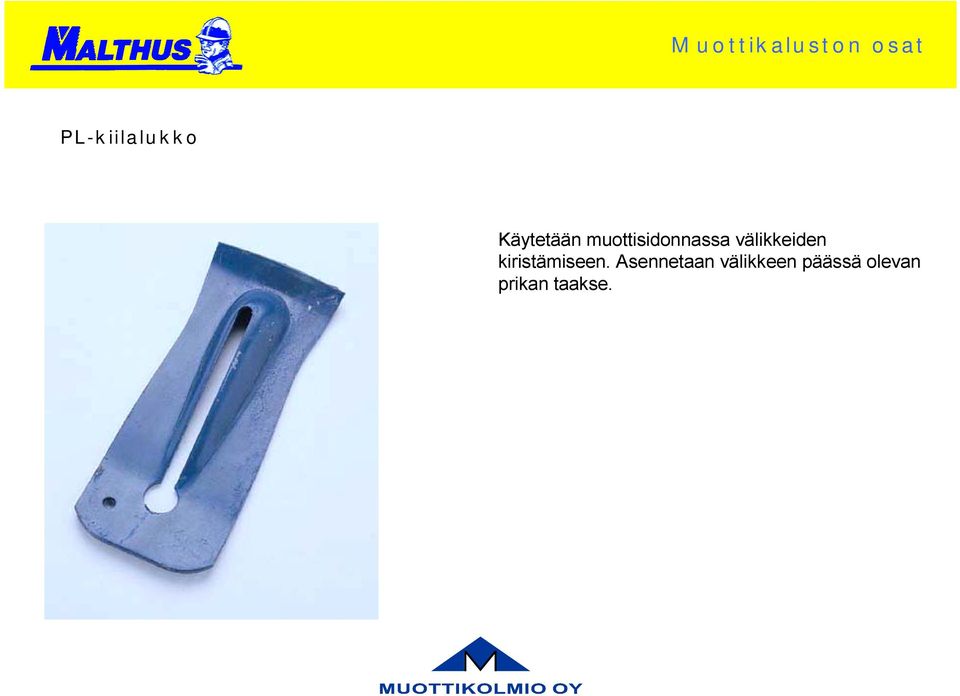

6 Muottikaluston osat PL-kiilalukko Käytetään muottisidonnassa välikkeiden kiristämiseen. Asennetaan välikkeen päässä olevan prikan taakse.

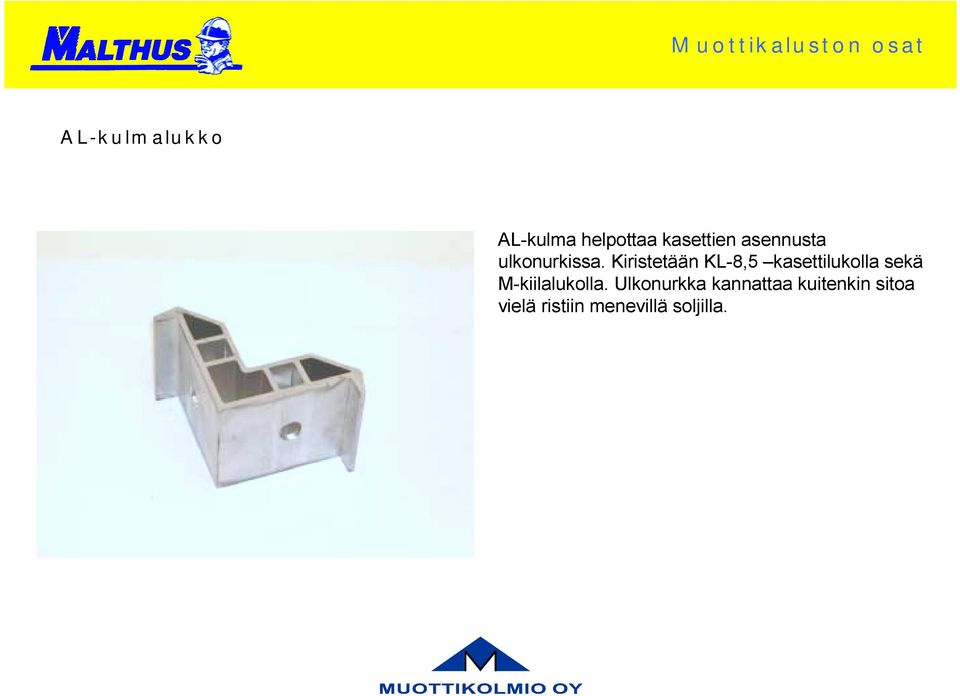

7 Muottikaluston osat AL-kulmalukko AL-kulma helpottaa kasettien asennusta ulkonurkissa. Kiristetään KL-8,5 kasettilukolla sekä M-kiilalukolla. Ulkonurkka kannattaa kuitenkin sitoa vielä ristiin menevillä soljilla.

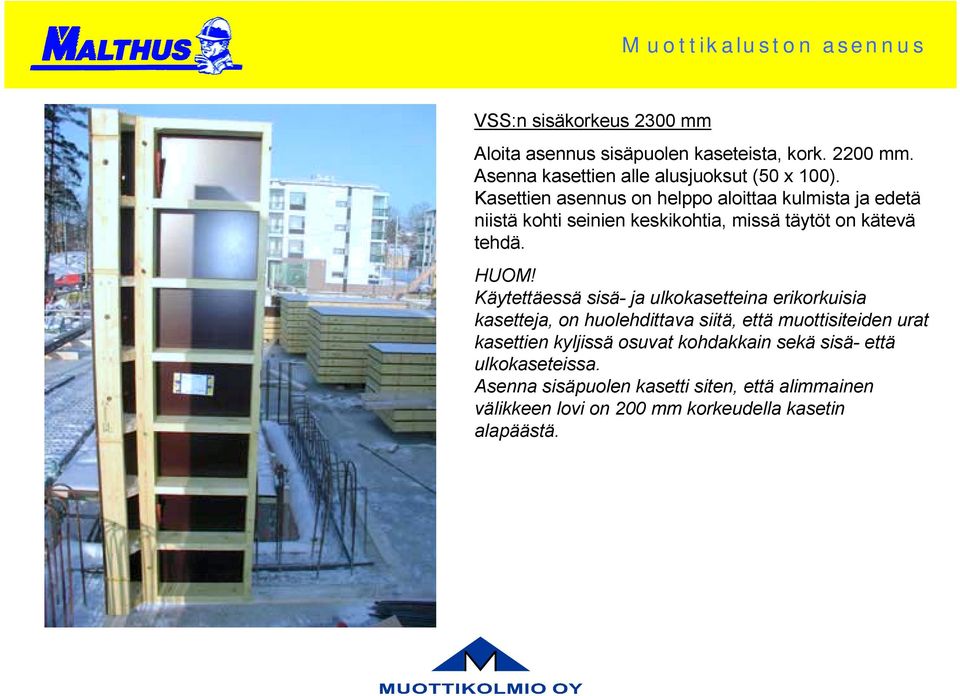

8 VSS:n sisäkorkeus 2300 mm Aloita asennus sisäpuolen kaseteista, kork mm. Asenna kasettien alle alusjuoksut (50 x 100). Kasettien asennus on helppo aloittaa kulmista ja edetä niistä kohti seinien keskikohtia, missä täytöt on kätevä tehdä. HUOM! Käytettäessä sisä- ja ulkokasetteina erikorkuisia kasetteja, on huolehdittava siitä, että muottisiteiden urat kasettien kyljissä osuvat kohdakkain sekä sisä- että ulkokaseteissa. Asenna sisäpuolen kasetti siten, että alimmainen välikkeen lovi on 200 mm korkeudella kasetin alapäästä.

9 Kasettimuotit kiinnitetään kyljittäin toisiinsa työntämällä KL-8,5 kasettilukko kasetin kyljissä olevien reikien läpi ja kiristämällä se M-kiilalukolla. Kiilalukko kiristyy vasaran kopautuksella.

10 Muotti tuetaan pystyyn vinoreivoin. MALTHUS-kasetin paksuus on 112 mm, joten se istuu saumattomasti yhteen 12 mm vanerista ja 100 mm rungosta tehtyjen täyttöjen kanssa. Levitä muottiöljy sisäpuolen muotteihin ennen raudoituksen tekemistä.

11 Työnnä muottivälikkeiden hännät kasettien saumakohtiin muodostuneista rei istä läpi. Asenna soljet ja kiristä välikkeen häntä PL-kiilalukolla solkea vasten. Käytettäessä oikaisusolkia (100 mm), on välikkeen hännän pituuden oltava 23 cm. Esimerkiksi muottivälike VT (laipallinen välike 300 mm seinälle).

12 MALTHUS-kasettimuotissa voidaan haluttaessa jättää soljet kahdesta keskimmäisestä rivistä pois, jolloin PLkiilalukko voidaan kiristää suoraan kasettia vasten. Näissä riveissä on tällöin käytettävä lyhythäntäistä välikettä, esimerkiksi 12, ,5 VT. Kulmissa voidaan oikaisusoljet jättää sisänurkan puolella vajaiksi siten, että nurkkakasetin kylkiin tulevat välikkeet kiristetään kaikissa riveissä, myös ylä- ja alariveissä, nurkan sisäpuolella suoraan kasettia vasten. Tähän soveltuu hyvin välike, jonka ulkopuolen hännän pituus on 22,5 cm ja sisäpuolen hännän 12,5 cm. Esimerkiksi 22, ,5 VT.

13 Seinän sisäpuolen muotin ja holvimuotin liitos on helppo tehdä käyttämällä esimerkiksi peltikulmaa. Näin muottien purkaminen on myös helppoa ja valusta tulee siisti. 2,3 m korkeissa väestönsuojissa (2200 mm sisäkasetin kanssa) on sopiva peltikulman koko 130 x 200 mm. Pelti asennetaan liitoskohtaan siten, että 130 mm leveä osa tulee pystyyn ja 200 mm leveä osa vaakaan. Kun raudoitus ja välikkeet on asennettu, voidaan seinämuotti tuplata ulkopuolelta. Paikalleen asennettuja välikkeitä on käsiteltävä siten, ettei niiden hännät pääse vääntymään. Muista levittää muottiöljy ulkopuolen kasetteihin ennen niiden asennusta.

14 Ulkopuolen kasettien asennus aloitetaan jälleen nurkista. 300 mm paksuisissa seinissä saadaan 500 mm leveällä kasetilla välikejako suoraan kohdalleen. Mikäli seinän paksuus on 400 mm, on sopiva ulkonurkan kasetin leveys 600 mm. Tarvittaessa voidaan ulkonurkka tehdä myös irtopuutavarasta ja vanerista. Ulkonurkka on helppo asentaa paikalleen käyttämällä AL-kulmapaloja, jotka kiinnitetään KL-8,5 kasettilukoilla ja M-kiilalukoilla. Nurkista aloitettaessa on tarvittavat täytöt jälleen helppo tehdä seinän keskelle. Ulkourkka on suositeltavaa sitoa ristiin menevillä soljilla.

15 Vala betoni muottiin tasaisesti, noudattaen tiiviin betonirakenteen valunopeutta.

16 Muottien purkamisen jälkeen katkaistaan välikkeiden hännät käsin. Ne taitetaan seinää vasten ja kierretään noin ¼ kierrosta, jolloin ne katkeavat muovikartion juuresta. Muovikartion jättämä kolo on helppo tarvittaessa paikata.
