ASENNUSOHJE FLEXY PORRASTELINE NOPEA JA HELPPO PYSTYTTÄÄ

Transkriptio

1 ASENNUSOHJE FLEXY PORRASTELINE NOPEA JA HELPPO PYSTYTTÄÄ

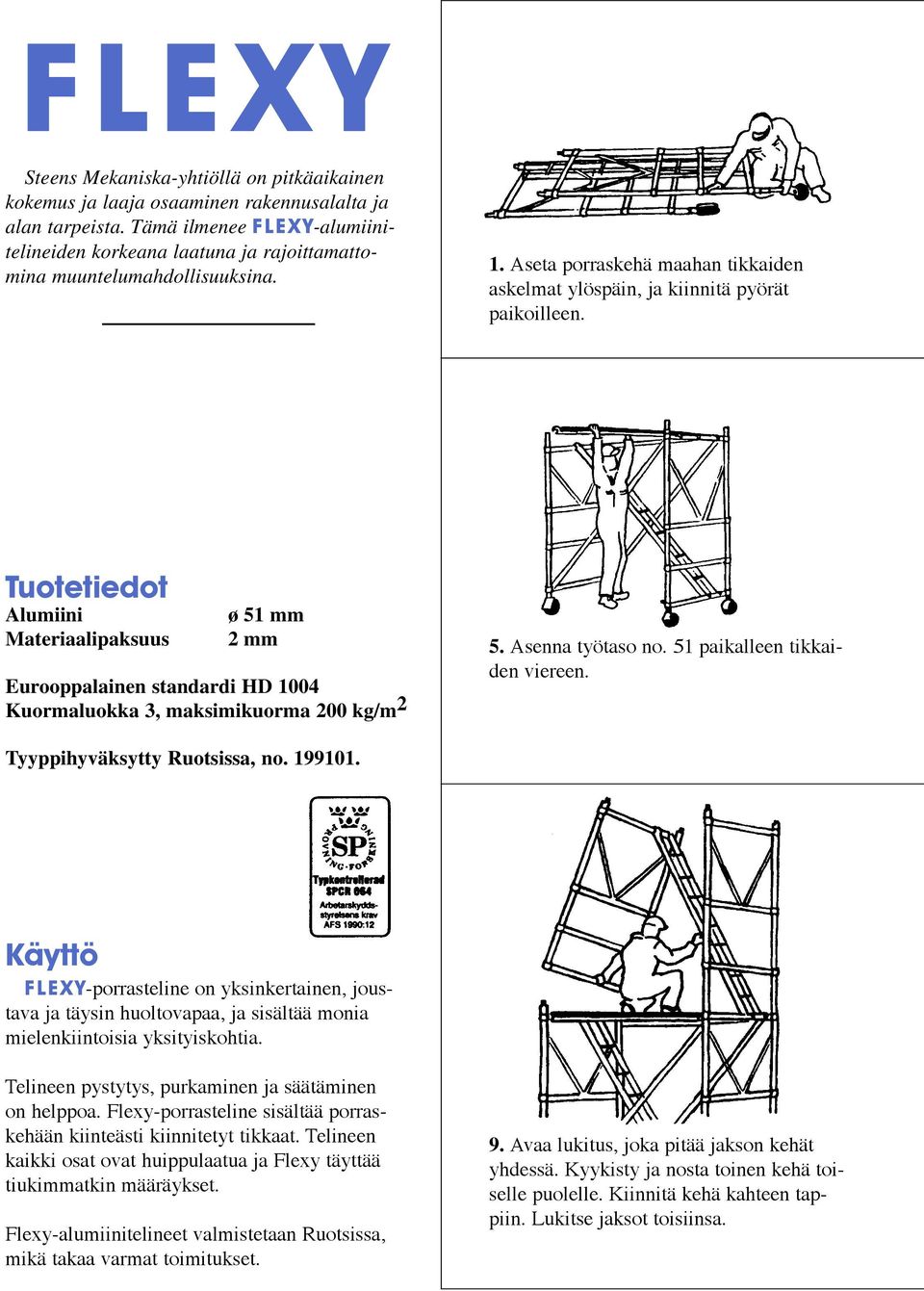

2 FLEXY Steens Mekaniska-yhtiöllä on pitkäaikainen kokemus ja laaja osaaminen rakennusalalta ja alan tarpeista. Tämä ilmenee FLEXY-alumiinitelineiden korkeana laatuna ja rajoittamattomina muuntelumahdollisuuksina. 1. Aseta porraskehä maahan tikkaiden askelmat ylöspäin, ja kiinnitä pyörät paikoilleen. Tuotetiedot Alumiini Materiaalipaksuus ø 51 mm 2 mm Eurooppalainen standardi HD 1004 Kuormaluokka 3, maksimikuorma 200 kg/m 2 5. Asenna työtaso no. 51 paikalleen tikkaiden viereen. Tyyppihyväksytty Ruotsissa, no Käyttö FLEXY-porrasteline on yksinkertainen, joustava ja täysin huoltovapaa, ja sisältää monia mielenkiintoisia yksityiskohtia. Telineen pystytys, purkaminen ja säätäminen on helppoa. Flexy-porrasteline sisältää porraskehään kiinteästi kiinnitetyt tikkaat. Telineen kaikki osat ovat huippulaatua ja Flexy täyttää tiukimmatkin määräykset. Flexy-alumiinitelineet valmistetaan Ruotsissa, mikä takaa varmat toimitukset. 9. Avaa lukitus, joka pitää jakson kehät yhdessä. Kyykisty ja nosta toinen kehä toiselle puolelle. Kiinnitä kehä kahteen tappiin. Lukitse jaksot toisiinsa.

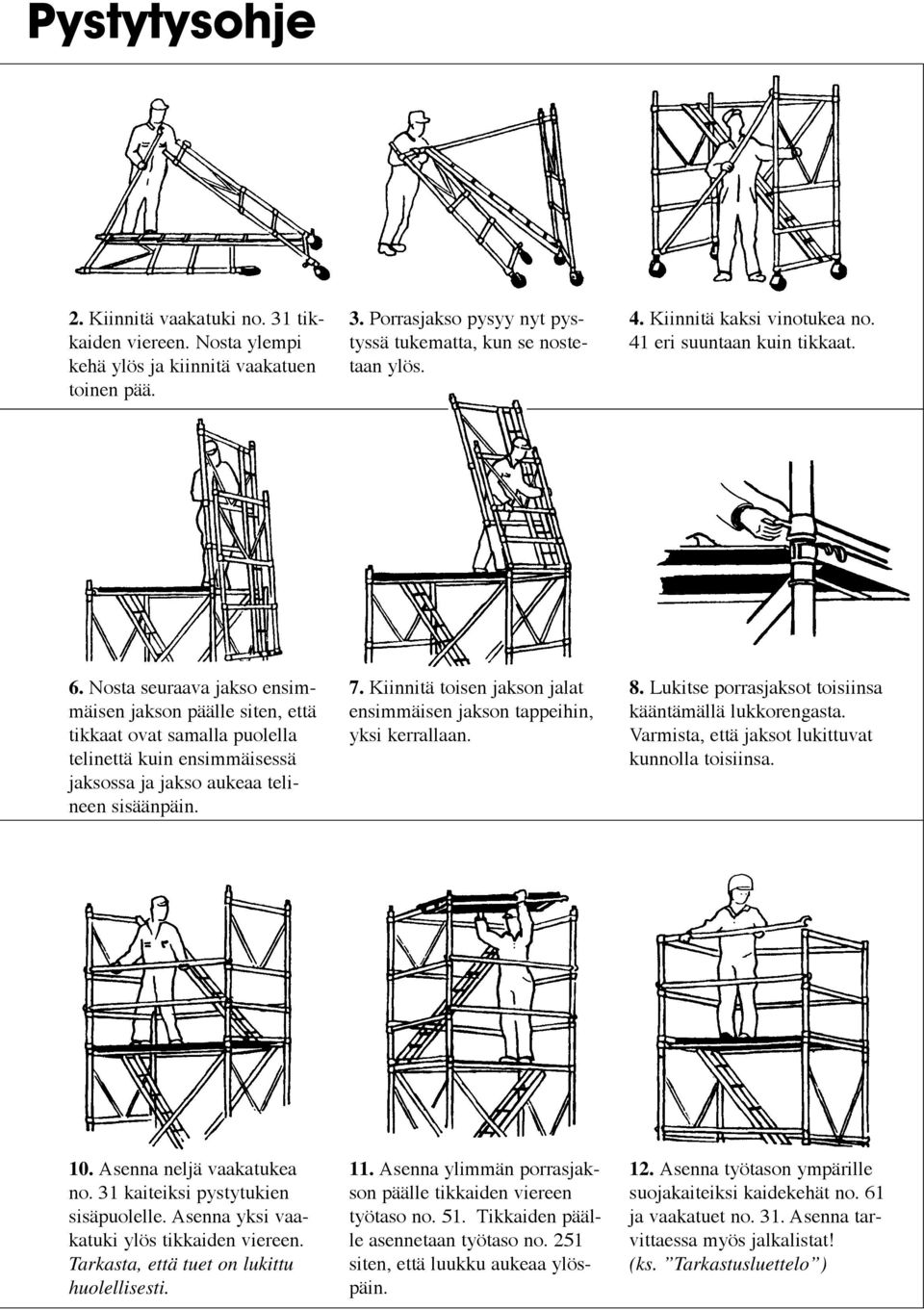

3 Pystytysohje 2. Kiinnitä vaakatuki no. 31 tikkaiden viereen. Nosta ylempi kehä ylös ja kiinnitä vaakatuen toinen pää. 3. Porrasjakso pysyy nyt pystyssä tukematta, kun se nostetaan ylös. 4. Kiinnitä kaksi vinotukea no. 41 eri suuntaan kuin tikkaat. 6. Nosta seuraava jakso ensimmäisen jakson päälle siten, että tikkaat ovat samalla puolella telinettä kuin ensimmäisessä jaksossa ja jakso aukeaa telineen sisäänpäin. 7. Kiinnitä toisen jakson jalat ensimmäisen jakson tappeihin, yksi kerrallaan. 8. Lukitse porrasjaksot toisiinsa kääntämällä lukkorengasta. Varmista, että jaksot lukittuvat kunnolla toisiinsa. 10. Asenna neljä vaakatukea no. 31 kaiteiksi pystytukien sisäpuolelle. Asenna yksi vaakatuki ylös tikkaiden viereen. Tarkasta, että tuet on lukittu huolellisesti. 11. Asenna ylimmän porrasjakson päälle tikkaiden viereen työtaso no. 51. Tikkaiden päälle asennetaan työtaso no. 251 siten, että luukku aukeaa ylöspäin. 12. Asenna työtason ympärille suojakaiteiksi kaidekehät no. 61 ja vaakatuet no. 31. Asenna tarvittaessa myös jalkalistat! (ks. Tarkastusluettelo )

4 Materiaalierittelyt 1 jakso 2 jaksoa 3 jaksoa 4 jaksoa 5 jaksoa Pyörä no kpl 4 kpl 4 kpl 4 kpl 4 kpl Porrasjakso no kpl 2 kpl 3 kpl 4 kpl 5 kpl Vaakatuki no kpl 9 kpl 14 kpl 19 kpl 24 kpl Vinotuki no kpl 2 kpl 2 kpl 2 kpl 2 kpl Työtaso no kpl 2 kpl 3 kpl 4 kpl 5 kpl Työtaso luukulla no kpl 1 kpl 1 kpl 1 kpl 1 kpl Kaidekehä no kpl 2 kpl 2 kpl 2 kpl 2 kpl Tukijalka, kiinteä no kpl Tukijalka, säädettävä no kpl 4 kpl 4 kpl Jalkalistasarja no kpl 1 kpl 1 kpl 1 kpl 1 kpl Komponentit Pyörä ø 200mm Porrasjakso (pystyasennossa) Vaakatuki Vinotuki Tuotenumero: 111 Säätöalue: 250 mm Paino: 5,5 kg Tuotenumero: 21 Paino: 28 kg Tuotenumero: 31 Paino: 1,8 kg Tuotenumero: 41 Paino: 2,4 kg Työtaso Työtaso luukulla Kaidekehä Tukijalka Tuotenumero: 51 Leveys: 610 mm Pituus: 1680 mm Paino: 13,5 kg Tuotenumero: 251 Leveys: 610 mm Pituus: 1680 mm Paino: 13,5 kg Tuotenumero: 61 Paino: 6,5 kg Tuotenumero: 81 Paino: 4,0 kg Tuotenumero: 82 Paino: 6,0 kg

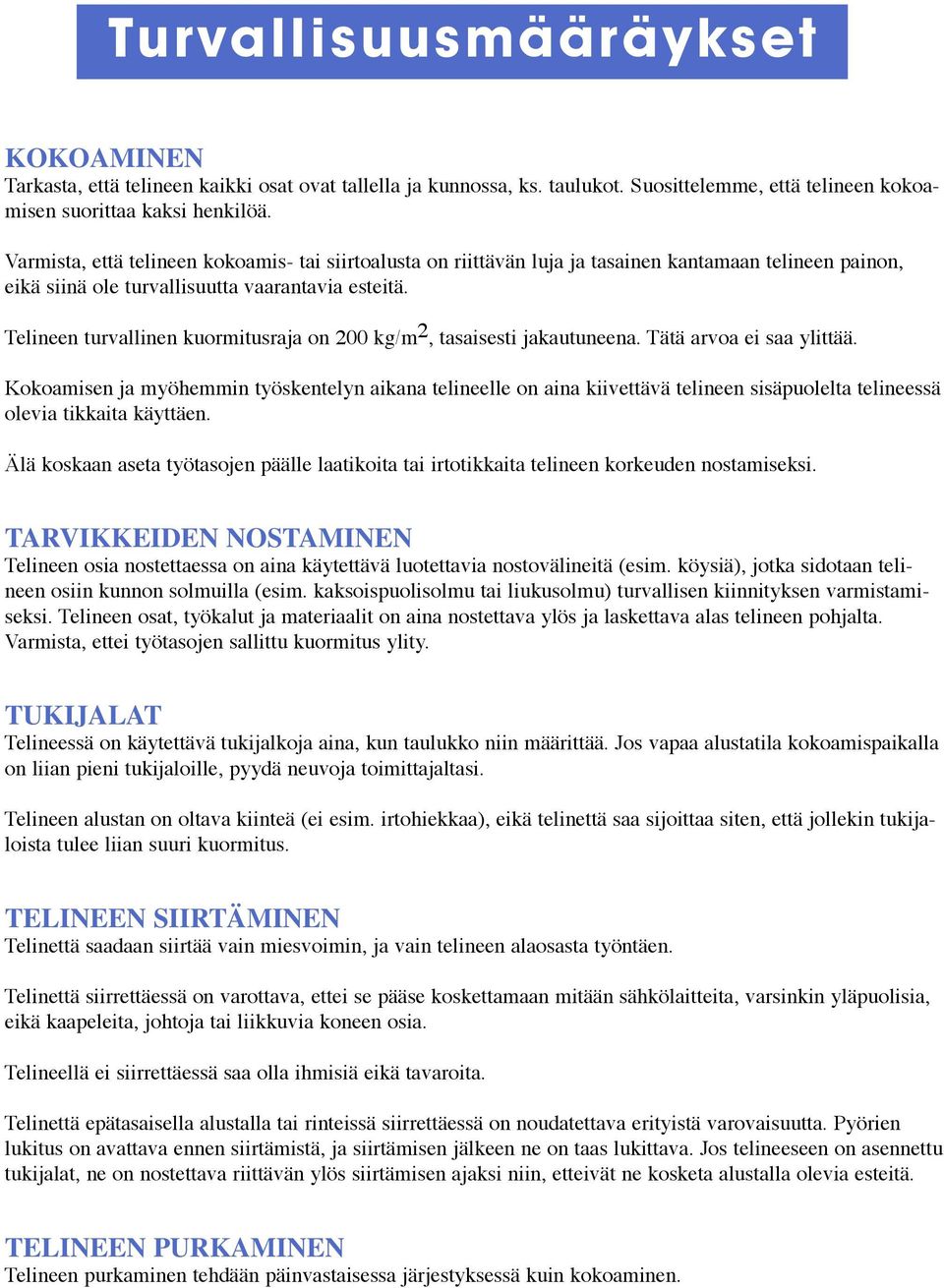

5 Turvallisuusmääräykset KOKOAMINEN Tarkasta, että telineen kaikki osat ovat tallella ja kunnossa, ks. taulukot. Suosittelemme, että telineen kokoamisen suorittaa kaksi henkilöä. Varmista, että telineen kokoamis- tai siirtoalusta on riittävän luja ja tasainen kantamaan telineen painon, eikä siinä ole turvallisuutta vaarantavia esteitä. Telineen turvallinen kuormitusraja on 200 kg/m 2, tasaisesti jakautuneena. Tätä arvoa ei saa ylittää. Kokoamisen ja myöhemmin työskentelyn aikana telineelle on aina kiivettävä telineen sisäpuolelta telineessä olevia tikkaita käyttäen. Älä koskaan aseta työtasojen päälle laatikoita tai irtotikkaita telineen korkeuden nostamiseksi. TARVIKKEIDEN NOSTAMINEN Telineen osia nostettaessa on aina käytettävä luotettavia nostovälineitä (esim. köysiä), jotka sidotaan telineen osiin kunnon solmuilla (esim. kaksoispuolisolmu tai liukusolmu) turvallisen kiinnityksen varmistamiseksi. Telineen osat, työkalut ja materiaalit on aina nostettava ylös ja laskettava alas telineen pohjalta. Varmista, ettei työtasojen sallittu kuormitus ylity. TUKIJALAT Telineessä on käytettävä tukijalkoja aina, kun taulukko niin määrittää. Jos vapaa alustatila kokoamispaikalla on liian pieni tukijaloille, pyydä neuvoja toimittajaltasi. Telineen alustan on oltava kiinteä (ei esim. irtohiekkaa), eikä telinettä saa sijoittaa siten, että jollekin tukijaloista tulee liian suuri kuormitus. TELINEEN SIIRTÄMINEN Telinettä saadaan siirtää vain miesvoimin, ja vain telineen alaosasta työntäen. Telinettä siirrettäessä on varottava, ettei se pääse koskettamaan mitään sähkölaitteita, varsinkin yläpuolisia, eikä kaapeleita, johtoja tai liikkuvia koneen osia. Telineellä ei siirrettäessä saa olla ihmisiä eikä tavaroita. Telinettä epätasaisella alustalla tai rinteissä siirrettäessä on noudatettava erityistä varovaisuutta. Pyörien lukitus on avattava ennen siirtämistä, ja siirtämisen jälkeen ne on taas lukittava. Jos telineeseen on asennettu tukijalat, ne on nostettava riittävän ylös siirtämisen ajaksi niin, etteivät ne kosketa alustalla olevia esteitä. TELINEEN PURKAMINEN Telineen purkaminen tehdään päinvastaisessa järjestyksessä kuin kokoaminen.

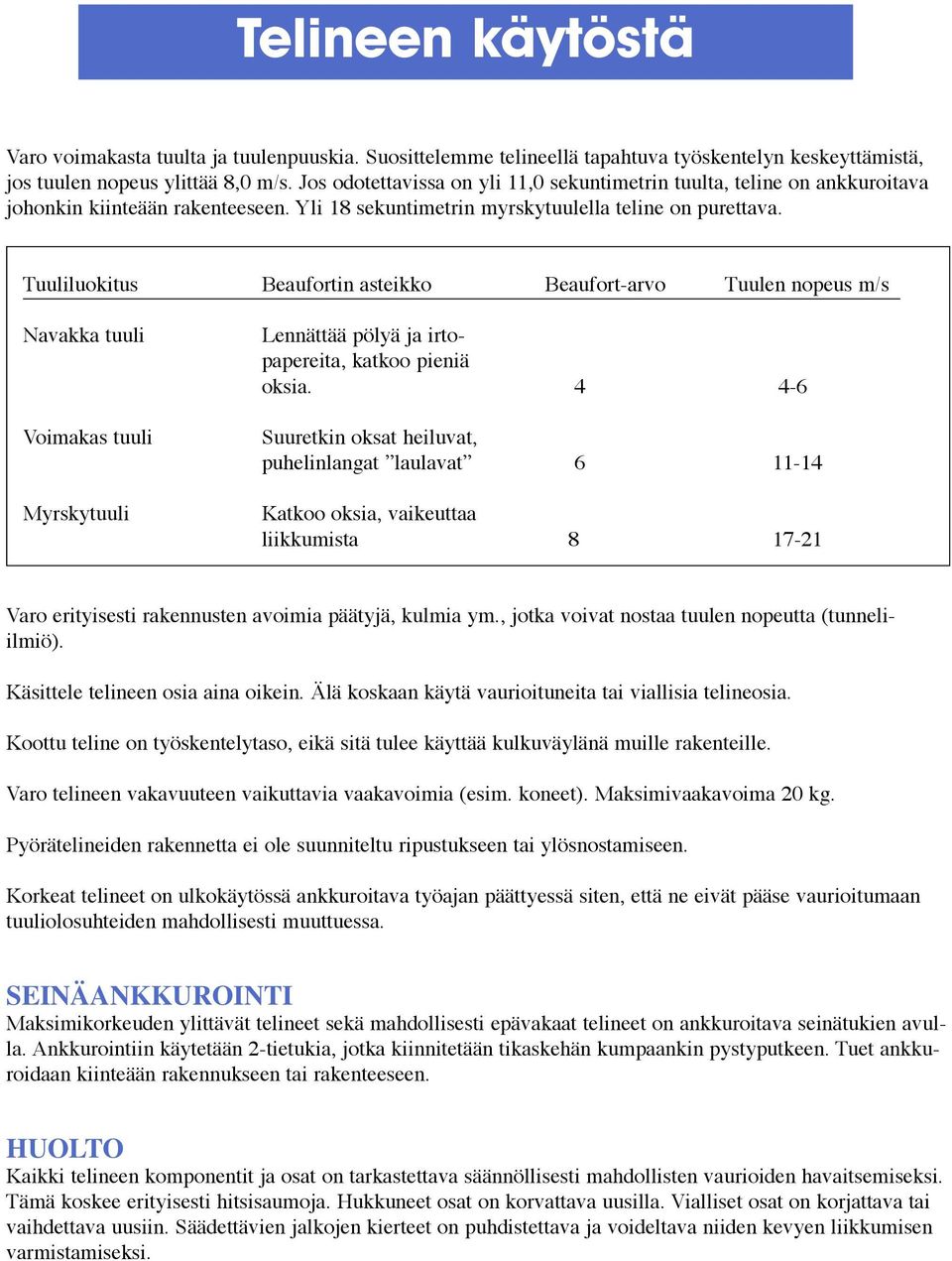

6 Telineen käytöstä Varo voimakasta tuulta ja tuulenpuuskia. Suosittelemme telineellä tapahtuva työskentelyn keskeyttämistä, jos tuulen nopeus ylittää 8,0 m/s. Jos odotettavissa on yli 11,0 sekuntimetrin tuulta, teline on ankkuroitava johonkin kiinteään rakenteeseen. Yli 18 sekuntimetrin myrskytuulella teline on purettava. Tuuliluokitus Beaufortin asteikko Beaufort-arvo Tuulen nopeus m/s Navakka tuuli Voimakas tuuli Myrskytuuli Lennättää pölyä ja irtopapereita, katkoo pieniä oksia Suuretkin oksat heiluvat, puhelinlangat laulavat Katkoo oksia, vaikeuttaa liikkumista Varo erityisesti rakennusten avoimia päätyjä, kulmia ym., jotka voivat nostaa tuulen nopeutta (tunneliilmiö). Käsittele telineen osia aina oikein. Älä koskaan käytä vaurioituneita tai viallisia telineosia. Koottu teline on työskentelytaso, eikä sitä tulee käyttää kulkuväylänä muille rakenteille. Varo telineen vakavuuteen vaikuttavia vaakavoimia (esim. koneet). Maksimivaakavoima 20 kg. Pyörätelineiden rakennetta ei ole suunniteltu ripustukseen tai ylösnostamiseen. Korkeat telineet on ulkokäytössä ankkuroitava työajan päättyessä siten, että ne eivät pääse vaurioitumaan tuuliolosuhteiden mahdollisesti muuttuessa. SEINÄANKKUROINTI Maksimikorkeuden ylittävät telineet sekä mahdollisesti epävakaat telineet on ankkuroitava seinätukien avulla. Ankkurointiin käytetään 2-tietukia, jotka kiinnitetään tikaskehän kumpaankin pystyputkeen. Tuet ankkuroidaan kiinteään rakennukseen tai rakenteeseen. HUOLTO Kaikki telineen komponentit ja osat on tarkastettava säännöllisesti mahdollisten vaurioiden havaitsemiseksi. Tämä koskee erityisesti hitsisaumoja. Hukkuneet osat on korvattava uusilla. Vialliset osat on korjattava tai vaihdettava uusiin. Säädettävien jalkojen kierteet on puhdistettava ja voideltava niiden kevyen liikkumisen varmistamiseksi.

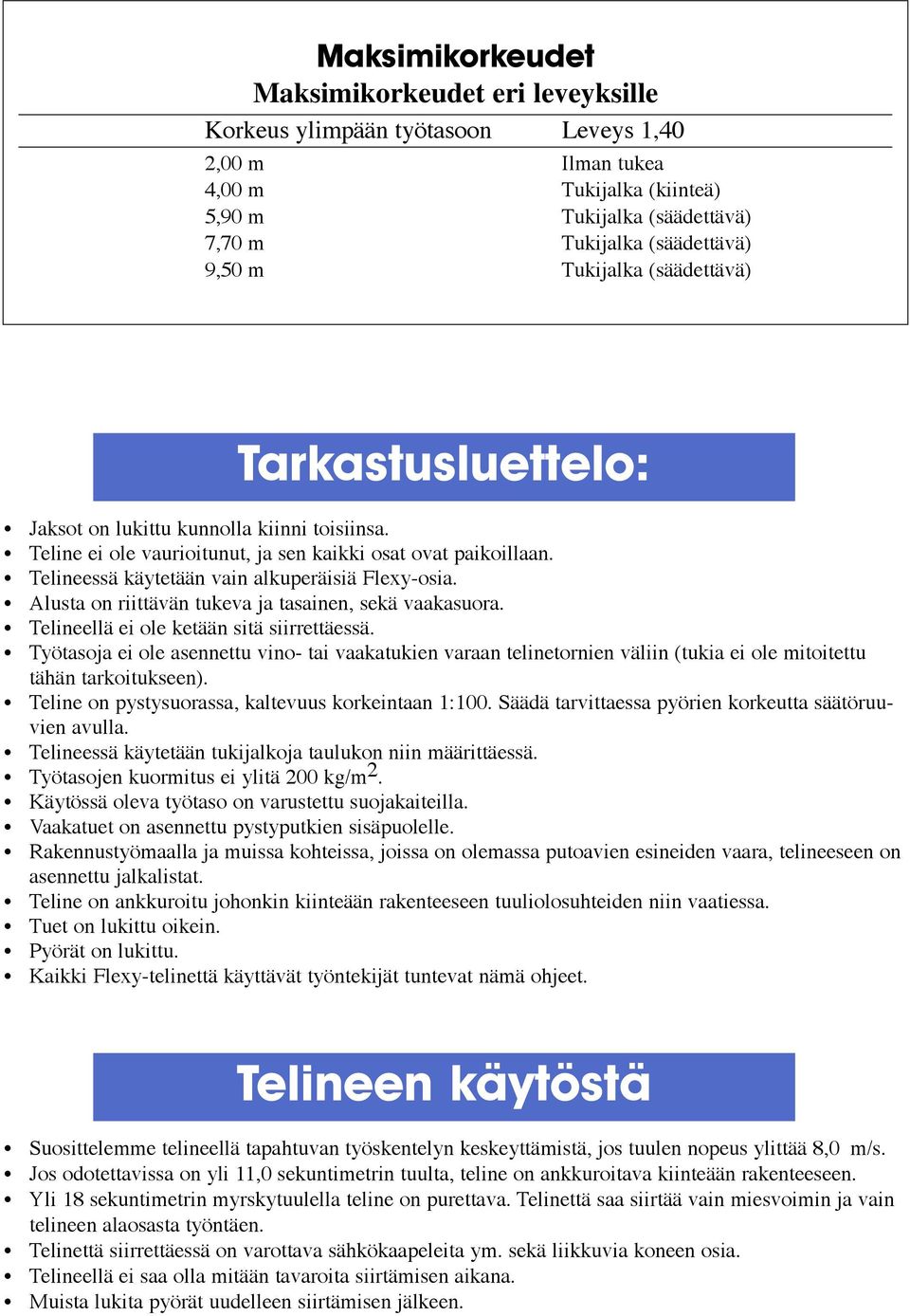

7 Maksimikorkeudet Maksimikorkeudet eri leveyksille Korkeus ylimpään työtasoon Leveys 1,40 2,00 m Ilman tukea 4,00 m Tukijalka (kiinteä) 5,90 m Tukijalka (säädettävä) 7,70 m Tukijalka (säädettävä) 9,50 m Tukijalka (säädettävä) Tarkastusluettelo: Jaksot on lukittu kunnolla kiinni toisiinsa. Teline ei ole vaurioitunut, ja sen kaikki osat ovat paikoillaan. Telineessä käytetään vain alkuperäisiä Flexy-osia. Alusta on riittävän tukeva ja tasainen, sekä vaakasuora. Telineellä ei ole ketään sitä siirrettäessä. Työtasoja ei ole asennettu vino- tai vaakatukien varaan telinetornien väliin (tukia ei ole mitoitettu tähän tarkoitukseen). Teline on pystysuorassa, kaltevuus korkeintaan 1:100. Säädä tarvittaessa pyörien korkeutta säätöruuvien avulla. Telineessä käytetään tukijalkoja taulukon niin määrittäessä. Työtasojen kuormitus ei ylitä 200 kg/m 2. Käytössä oleva työtaso on varustettu suojakaiteilla. Vaakatuet on asennettu pystyputkien sisäpuolelle. Rakennustyömaalla ja muissa kohteissa, joissa on olemassa putoavien esineiden vaara, telineeseen on asennettu jalkalistat. Teline on ankkuroitu johonkin kiinteään rakenteeseen tuuliolosuhteiden niin vaatiessa. Tuet on lukittu oikein. Pyörät on lukittu. Kaikki Flexy-telinettä käyttävät työntekijät tuntevat nämä ohjeet. Telineen käytöstä Suosittelemme telineellä tapahtuvan työskentelyn keskeyttämistä, jos tuulen nopeus ylittää 8,0 m/s. Jos odotettavissa on yli 11,0 sekuntimetrin tuulta, teline on ankkuroitava kiinteään rakenteeseen. Yli 18 sekuntimetrin myrskytuulella teline on purettava. Telinettä saa siirtää vain miesvoimin ja vain telineen alaosasta työntäen. Telinettä siirrettäessä on varottava sähkökaapeleita ym. sekä liikkuvia koneen osia. Telineellä ei saa olla mitään tavaroita siirtämisen aikana. Muista lukita pyörät uudelleen siirtämisen jälkeen.
