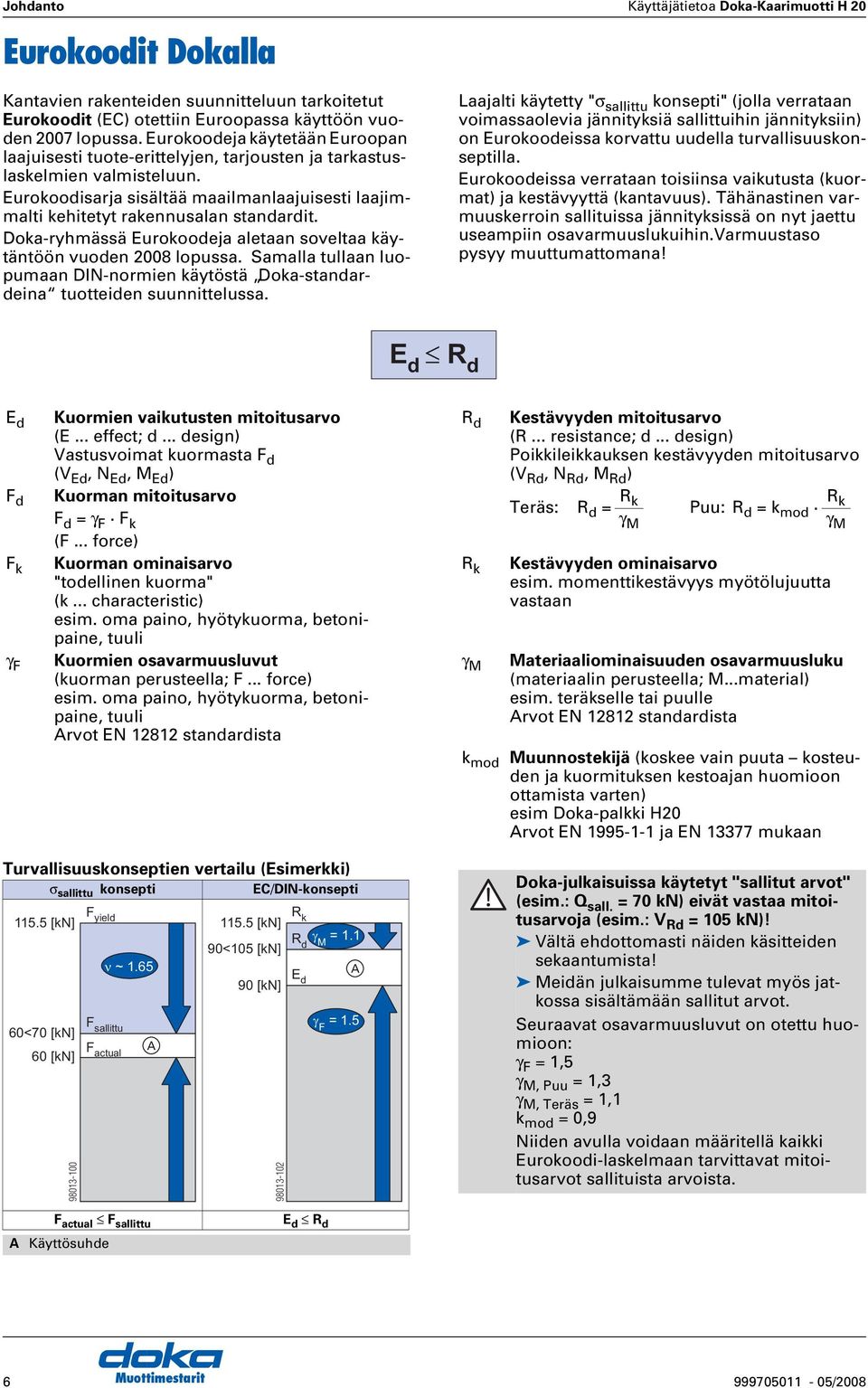

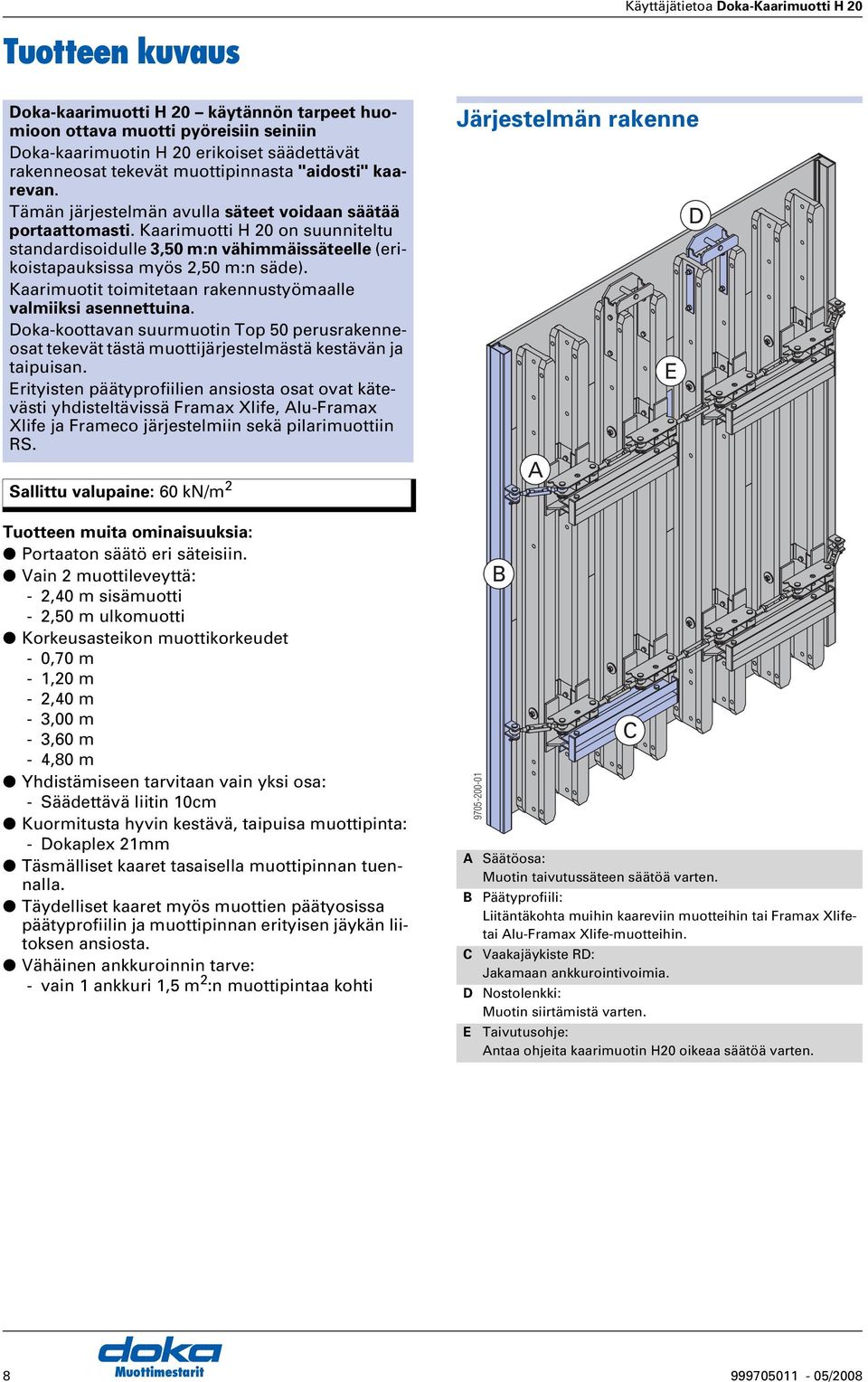

6 Johdanto Käyttäjätietoa Doka-Kaarimuotti H 20 Eurokoodit Dokalla Kantavien rakenteiden suunnitteluun tarkoitetut Eurokoodit (E) otettiin Euroopassa käyttöön vuoden 2007 lopussa. Eurokoodeja käytetään Euroopan laajuisesti tuote-erittelyjen, tarjousten ja tarkastuslaskelmien valmisteluun. Eurokoodisarja sisältää maailmanlaajuisesti laajimmalti kehitetyt rakennusalan standardit. Doka-ryhmässä Eurokoodeja aletaan soveltaa käytäntöön vuoden 2008 lopussa. Samalla tullaan luopumaan DIN-normien käytöstä Doka-standardeina tuotteiden suunnittelussa. Laajalti käytetty "σ sallittu konsepti" (jolla verrataan voimassaolevia jännityksiä sallittuihin jännityksiin) on Eurokoodeissa korvattu uudella turvallisuuskonseptilla. Eurokoodeissa verrataan toisiinsa vaikutusta (kuormat) ja kestävyyttä (kantavuus). Tähänastinen varmuuskerroin sallituissa jännityksissä on nyt jaettu useampiin osavarmuuslukuihin.varmuustaso pysyy muuttumattomana! E d R d E d F d F k γ F Kuormien vaikutusten mitoitusarvo (E... effect; d... design) Vastusvoimat kuormasta F d (V Ed, N Ed, M Ed ) Kuorman mitoitusarvo R d Kestävyyden mitoitusarvo (R... resistance; d... design) Poikkileikkauksen kestävyyden mitoitusarvo (V Rd, N Rd, M Rd ) F d = γ F F k Teräs: R d = R k γ M Puu: R d = k mod Rk γ M (F... force) Kuorman ominaisarvo R k Kestävyyden ominaisarvo "todellinen kuorma" esim. momenttikestävyys myötölujuutta (k... characteristic) vastaan esim. oma paino, hyötykuorma, betonipaine, tuuli Kuormien osavarmuusluvut (kuorman perusteella; F... force) esim. oma paino, hyötykuorma, betonipaine, tuuli rvot EN standardista γ M k mod Materiaaliominaisuuden osavarmuusluku (materiaalin perusteella; M...material) esim. teräkselle tai puulle rvot EN standardista Muunnostekijä (koskee vain puuta kosteuden ja kuormituksen kestoajan huomioon ottamista varten) esim Doka-palkki H20 rvot EN ja EN mukaan Turvallisuuskonseptien vertailu (Esimerkki) σ sallittu konsepti E/DIN-konsepti [kn] 60<70 [kn] 60 [kn] F yield ~ 1.65 F sallittu F actual R [kn] k R 90<105 [kn] d M = 1.1 E 90 [kn] d F = Doka-julkaisuissa käytetyt "sallitut arvot" (esim.: Q sall. = 70 kn) eivät vastaa mitoitusarvoja (esim.: V Rd = 105 kn)! Vältä ehdottomasti näiden käsitteiden sekaantumista! Meidän julkaisumme tulevat myös jatkossa sisältämään sallitut arvot. Seuraavat osavarmuusluvut on otettu huomioon: γ F = 1,5 γ M, Puu = 1,3 γ M, Teräs = 1,1 k mod = 0,9 Niiden avulla voidaan määritellä kaikki Eurokoodi-laskelmaan tarvittavat mitoitusarvot sallituista arvoista. F actual F sallittu Käyttösuhde E d R d Muottimestarit /2008

7 Johdanto /2008 Muottimestarit 7

8 Tuotteen kuvaus Doka-kaarimuotti H 20 käytännön tarpeet huomioon ottava muotti pyöreisiin seiniin Doka-kaarimuotin H 20 erikoiset säädettävät rakenneosat tekevät muottipinnasta "aidosti" kaarevan. Tämän järjestelmän avulla säteet voidaan säätää portaattomasti. Kaarimuotti H 20 on suunniteltu standardisoidulle 3,50 m:n vähimmäissäteelle (erikoistapauksissa myös 2,50 m:n säde). Kaarimuotit toimitetaan rakennustyömaalle valmiiksi asennettuina. Doka-koottavan suurmuotin Top 50 perusrakenneosat tekevät tästä muottijärjestelmästä kestävän ja taipuisan. Erityisten päätyprofiilien ansiosta osat ovat kätevästi yhdisteltävissä Framax Xlife, lu-framax Xlife ja Frameco järjestelmiin sekä pilarimuottiin RS. Sallittu valupaine: 60 kn/m 2 Tuotteen muita ominaisuuksia: Portaaton säätö eri säteisiin. Vain 2 muottileveyttä: - 2,40 m sisämuotti - 2,50 m ulkomuotti Korkeusasteikon muottikorkeudet - 0,70 m - 1,20 m - 2,40 m - 3,00 m - 3,60 m - 4,80 m Yhdistämiseen tarvitaan vain yksi osa: - Säädettävä liitin 10cm Kuormitusta hyvin kestävä, taipuisa muottipinta: - Dokaplex 21mm Täsmälliset kaaret tasaisella muottipinnan tuennalla. Täydelliset kaaret myös muottien päätyosissa päätyprofiilin ja muottipinnan erityisen jäykän liitoksen ansiosta. Vähäinen ankkuroinnin tarve: - vain 1 ankkuri 1,5 m 2 :n muottipintaa kohti Järjestelmän rakenne Säätöosa: Muotin taivutussäteen säätöä varten. Päätyprofiili: Liitäntäkohta muihin kaareviin muotteihin tai Framax Xlifetai lu-framax Xlife-muotteihin. Vaakajäykiste RD: Jakamaan ankkurointivoimia. D Nostolenkki: Muotin siirtämistä varten. E E Taivutusohje: ntaa ohjeita kaarimuotin H20 oikeaa säätöä varten. D 8 Muottimestarit /2008

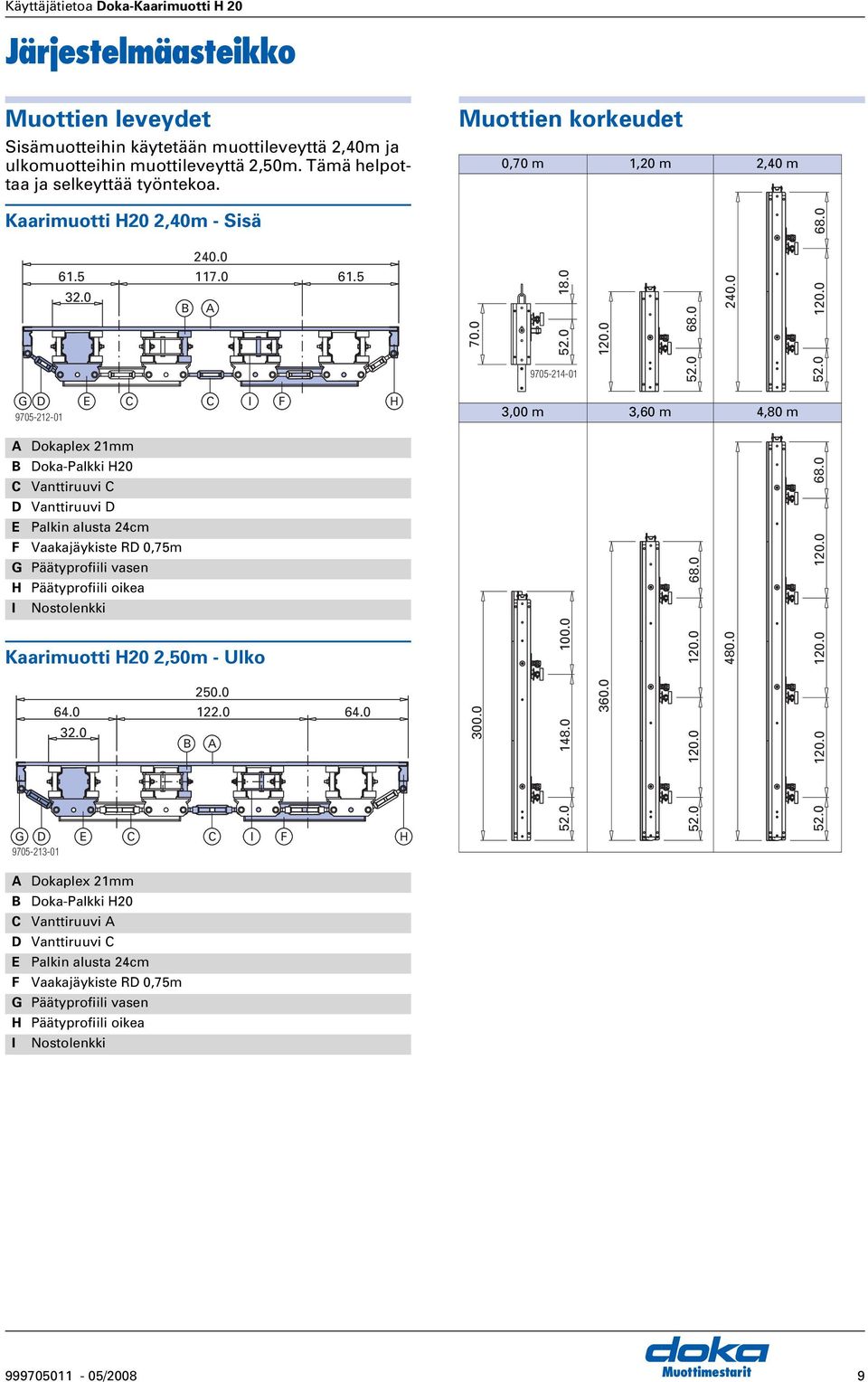

9 Järjestelmäasteikko Muottien leveydet Sisämuotteihin käytetään muottileveyttä 2,40m ja ulkomuotteihin muottileveyttä 2,50m. Tämä helpottaa ja selkeyttää työntekoa. Muottien korkeudet 0,70 m 1,20 m 2,40 m Kaarimuotti H20 2,40m - Sisä G D E I F H 3,00 m 3,60 m 4,80 m Dokaplex 21mm Doka-Palkki H20 Vanttiruuvi 68.0 D Vanttiruuvi D E Palkin alusta 24cm F Vaakajäykiste RD 0,75m G Päätyprofiili vasen H Päätyprofiili oikea I Nostolenkki Kaarimuotti H20 2,50m - Ulko G D E I F H Dokaplex 21mm Doka-Palkki H20 Vanttiruuvi D Vanttiruuvi E Palkin alusta 24cm F Vaakajäykiste RD 0,75m G Päätyprofiili vasen H Päätyprofiili oikea I Nostolenkki /2008 Muottimestarit 9

10 Korotus Mahdolliset korkeudet 1,20 m 1,90 m 2,40 m 3,00 m 3,60 m 1,20 m + 0,70 m ,20 m 4,80 m 5,40 m 6,00 m 6,60 m 7,20 m 1,20 m + 3,00 m 4,80 m tai 3,60 m + 1,20 m 2,40 m + 3,00 m 3,60 m + 2,40 m 3,60 m + 3,00 m 4,80 m + 2,40 m tai 3,60 m + 2,40 m + 1,20 m Muottimestarit /2008

11 Korotus kaarevan muotin pystyjatkoksella H20 Kaarevan muotin pystyjatkoksen asentaminen Tee korotus aina ennen kaaren säätöä. senna yksi kaarevan muotin pystyjatkos yhtä palkin liitosta kohti. Korotussäännöt senna muotit 0,70m aina ylös. Muotit 3,00m voi korottaa vain alhaalta! Toisin sanoen, nämä muotit ovat korotuksissa aina ylhäällä. Muottien kestoiän pidentämiseksi on kaarimuoteissa H20 3,60m ja 4,80m suojakengät, mistä johtuen niitä voidaan käyttää vain alhaalla. Pohjapiirros Muottien tarkoituksenmukaisesti suunnitellun korkeusasteikon ja järjestelmällisen ankkuroinnin ansiosta voidaan mitä erilaisemmat korkeusyhdistelmät asettaa vastakkain. Huom: Muottikorkeuden 3,00 m saa asettaa vastakkain vain muotin 3,00 m kanssa. Irrota kaarimuotin H20 nostolenkki muotista ennen korotusta. Ruuvausmateriaali sisältyy kaarevan muotin pystyjatkoksen toimitukseen. Pystyjatkos Kuusioruuvi M16x70 (avainväli 24 mm) Jousirengas 16 Käyttöesimerkki D Kaareva muotti H20 2,40x2,40m Kaareva muotti H20 2,40x1,20m Kaareva muotti H20 2,50x3,60m D Kaarevan muotin pystyjatkos H /2008 Muottimestarit 11

12 Muottiliitos Ulkomuotteina käytetään aina 2,50 m leveitä muotteja. Sisämuotteina käytetään aina 2,40 m leveitä muotteja. Muotit yhdistetään säädettävällä liittimellä 10cm. Kiinnitä vähintään 1 kpl muotin korkeusmetriä kohti! - Kiilaliitoksia ei saa öljytä eikä voidella. Sisä- ja ulkomuotit asetetaan vastakkain. Muottien välit tasoitetaan sovituspaloilla (a=122 mm), esim. Framax-sovituspaloilla 2,70m tai 3,30m. Katso sovitusdiagrammi! nkkurointi ankkuritangolla 15,0 ja super-mutterilla 15,0. nkkuritankojen vähimmäispituus: Seinän paksuus + 1,00 m Lähikuva E D a Käyttöesimerkki Rakennuksen sisäsäde: 10,00 m Seinän paksuus: 0,30 m Ulkomuotti Sisämuotti Säädettävä liitin 10cm D Sovituspala (a=122 mm) E nkkuritanko 15,0 ja super-mutteri 15,0 Yhdistettynä Framax ja lu-framax Xlife järjestelmämuotteihin Kaarevien muottien H20 päätyprofiili mahdollistaa suoran liitännän Framax ja lu-framax Xlife järjestelmämuotteihin Muottimestarit /2008

13 Taivutusohjeet Toimitettaessa: Muotti = suora Pienin taivutussäde: 3,50 m seta kaarimuotti paikalleen ja varmista kaatumiselta. Pystytä korkeat muotit kuvan osoittamalla tavalla (Säätöosien taso pystysuorassa). Näin kaikki säätöosat ovat helposti käden ulottuvilla. Säätö Säädä muotti vain sabluunan avulla. Kierrä päällekkäin sijaitsevia säätöosia tasaisesti. Tarkasta säde sabluunalla ennen jokaista käyttökertaa. Säädä säätöosat kaarimuotin H20 (E) avaimella. D Z Esikiristä kaikki säädettävät osat tasaisesti käsivoimin. D E D Ulkomuotti, työnnetään ulos Z Sisämuotti, vedetään sisään D Ulkomuotti, työnnetään ulos Z Sisämuotti, vedetään sisään Säätöosissa on toimenpidettä helpottava kiertosuunnan merkintä vetoa (Z) ja työntöä (D) varten. Valmistele sabluuna D Z Z Säätöosan kiertokerrat () () () () () / / / / 2 Toista nämä toimenpiteet kunnes muottipinta on tasaisesti sabluunalla. Tällä toimenpiteellä voidaan myös suoristaa muotit. Virheellinen säätö? Suorista muotti ja säädä uudelleen! 1 / 2 etonointitukipinta helpottaa muotitusta. seta säteeseen sovitetut kaarimuotit vierekkäin suorien muottien tavoin, yhdistä säädettävällä liittimellä 10cm ja ankkuroi. Varastointi Suorista muotti jos sitä aiotaan pitää varastossa pitemmän aikaa /2008 Muottimestarit 13

14 Tuenta ja suoristus Vinotuet, Eurex ja raskaat vinotuet KS tekevät muotista tukevan ja helposti suoristettavan. Tärkeä huomautus: Muottien on oltava joka työvaiheessa tukevasti pystytettynä! Huomaa voimassaolevat turvallisuusmääräykset! Katso lisätietoja (tuulikuormat jne.) luvusta "pysty- ja vaakakuormat" Doka-mittausohjeista. Tuenta- ja suoristusosien sallitut etäisyydet [m]: Eurex tai Vinotuki Muotin korkeus [m] raskas vinotuki ,00 2,50 3,60 2,50 4,20 2,50 4,80 2,50 5,40 2,50 6,00 2,50 6,60 1,25 7,20 2,50 2,50 7,80 2,50 2,50 rvot pätevät tuulenpaineelle w e = 0,65 kn/m 2. Suuremmalla tuulenpainella on tukien lukumäärä määriteltävä staattisesti. Huom: Jokainen muottiyhdistelmä on tuettava vähintään 2:lla vinotuella. Kiinnittäminen muottiin 1) Käytä vinotukea ilman muottipäätä tai irrota vinotuen muottipää (). 2) senna kiinnityskappale RD () vinotukeen ja varmista rengassokalla. 3) Pultita vinotuki kaarimuotin pidikkeeseen () ja varmista rengassokalla. Kiinnitys lattiaan ankkuroi vinotuet tukevasti alapuolisiin rakenteisiin! Vinotuen alatassun rei itykset Vinotuki 340, 540 Eurex Raskas vinotuki a b c d d e f Esimerkki: Muottikorkeudelle 7,20 m tarvitaan muottia kohti: 1 vinotukea Eurex tai raskas vinotuki a... ø 26 mm b... ø18 mm c... ø 28 mm d... ø 18 mm e... pitkittäisura ø 18x38 mm f... ø 35 mm x ankkurointi! Muottimestarit /2008

15 nkkurointi lattiaan Doka-pika-ankkuria voidaan käyttää useita kertoja - työkaluksi riittää vasara. Vinotuet Tuotteen kuvaus: karkea säätö 8 cm:n välein hienosäätö kierteellä osat eivät katoa myös teleskooppiputki varmistettu Vinotuki 340 Vinotuki 540 TR Doka pika-ankkuri 16x125mm Doka-jousi 16mm Vaadittava betonin kuutiopuristuslujuus (f ck,cube ): min. 25 N/mm 2 tai 250 kg/cm 2 (betoni 20/25) a Noudata asennusohjeita! a Vaihtoehtoisten tulppien vaadittava kantavuus: R d 20,3 kn (F sall 13,5 kn) Noudata valmistajan voimassaolevia asennusohjeita. b b a ,0-340,9 cm b ,8-178,1 cm a ,0-550,0 cm b ,2-281,3 cm /2008 Muottimestarit 15

16 Eurex vinotukena Tuotteen kuvaus: Korkeiden seinämuottien tuentaan Säätöalaosa 540 Eurex 60 helpottaa käsittelyä erityisesti muottia siirrettäessä. Ulosvedettävä 10 cm:n välein Portaaton hienosäätö kierteellä Huomaa käyttäjätiedot "Eurex "! Tyyppi Ulosvetopituus L [m] Säätöyläosa Eurex () Jatkovarsi Eurex 60 2,00m () Liitoskappale Eurex 60 () 1 3,79-5, ,7 2 5,79-7, ,7 Yläpään kiinnityskappale Eurex 60 (D) lapää Eurex Eurex 60 (E) Säätöalaosa 540 Eurex 60 (F) Vinotuen kiinnityskappale RD (G) Muottipään pultti D (H) Rengassokka 6x40 sink. DIN (I) Paino [kg] D G H I E F b b... min. 365,5 cm - maks. 608,9 cm Säätöyläosa Eurex Jatkovarsi Eurex 60 2,00m Liitoskappale Eurex 60 D Yläpään kiinnityskappale Eurex 60 E lapää Eurex 60 F Säätöalaosa 540 Eurex 60 G Vinotuen kiinnityskappale RD H Muottipään pultti D I Rengassokka 6x40 sink. DIN Irrotustyökalu Universal Säätömuttereiden helppoa käsittelemistä varten. Nyrkkisääntönä pätee: Tuenta- ja suoristusosien pituus säätötuen Eurex kanssa vastaa tuettavaa muottikorkeutta. Muottimestarit /2008

17 Raskas vinotuki Yleissääntönä pätee: Raskaiden vinotukien pituus vastaa tuettavaa muottikorkeutta. D E F Välikappaleiden lukumäärä ja tyyppi katso taulukko Vinotuen kiinnityskappale RD Kiristyspultti (yhdistää kiinnityskappaleen säätöosaan) Vinotuki KS, Säätöosa il.muottipä D Välikappale 2,40m E Välikappale 3,70m F Vinotuki KS, Säätöosa muottipäällä Mitoitus Tyy ppi Pituus L [m] 1... sallittu keskinen kuormitus veto = 40 kn Materiaalin tarve Välikappaleet 1... Sisältyy toimitukseen sallittu keskinen kuormitus [kn] paino 1) min. L puoli. L maks. L 1 6,0-7,4 40,0 40,0 27,8 2 7,1-8,5 40,0 38,2 24,3 Tyyppi Vinotuki KS, Säätöosa muottipäällä lyhyt 2,40 m pitkä 3,70 m Vinotuki KS, Säätöosa il.muottipä Vinotuen kiinnityskappale RD Kiristyspultti Kuusioruuvit M16 x Mutteri M16 8 Jousirengas 16 1) Paino [kg] , ,7 Irrotustyökalu Universal Säätömuttereiden helppoa käsittelemistä varten /2008 Muottimestarit 17

18 etonointitaso yksittäisistä konsoleista Doka työtasokonsoleilla saadaan kätevästi käsin asennettavat betonointitasot. Käytön edellytykset: Varmista ennen betonointitason asennusta, että muotti on riittävän vakaa kestääkseen sille tulevan kuorman. Muottia pystytettäessä tai väliaikaisen varastoinnin aikana se tulee tukea niin ettei se pääse kaatumaan. Varmista muottiryhmän riittävä jäykkyys. Saksassa huomioonotettavat seikat: Puisten telineen osien tulee vastata vähintään lajitteluluokkaa S10 ja niiden tulee olla varustettuja Ü-merkinnällä. Huomaa voimassaolevat turvallisuusmääräykset. Lukitse konsoli muottiin jousisokalla, ettei se pääse irtoamaan. Puumuotin työtasokonsoli 90 Yleiskäyttöiset työtasokonsolit työtasojen muodostamista varten. Taso- ja kaidelaudat Enintään 2,5 m:n jännevälin ainevahvuudet: Kansilankut min. 20/5 cm Kaidelaudat min. 20/3 cm Taso- ja kaidelaudat: Telineen juoksumetriä kohti tarvitaan 0,9 m2 tasolautoja ja 0,8 m2 kaidelautoja (työmaalta). Tasolautojen kiinnitys: 5 kpl. Ruuvi M 10x70 ja 1 kpl. Ruuvi M10x180 konsolia kohti (sisältyy toimitukseen). Tasolautojen kiinnitys: nauloilla Telineputkilla varustettu malli Työkalu: kiintoavain 22 liitososien ja telineputkien asentamista varten. Ruuvattava liitin 48mm 95 Telineputki 48,3mm b h a a... 28,4 cm (50,5 cm muottikorkeudelle 3,00m) b cm h cm Sall. hyötykuorma: 1,5 kn/m 2 (150 kg/m 2 ) Kuormaluokka 2 EN :2003 mukaan Maks. vaikutusleveys: 2,00 m Varo! Doka-palkeissa H20 N ja P, joiden reunareikäväli on 5 cm, ei konsolia saa ripustaa ylimpään palkin reikään! Muottimestarit /2008

19 etonointikonsoli L Kevyt konsoli työtasojen muodostamista varten. Välitasot Jokaisen säätötason alapuolella olevan palkin reiän ansiosta voidaan kaarimuottiin H20 asentaa useampia työtasoja 1,20 m:n muottikorkeuksista lähtien. b h a a cm (22,5 cm muottikorkeudelle 3,00 m) b cm h cm Sall. hyötykuorma: 1,5 kn/m 2 (150 kg/m 2 ) Kuormaluokka 2 EN :2003 mukaan Maks. vaikutusleveys: 2,00 m Varo! Doka-palkeissa H20 N ja P, joiden reunareikäväli on 5 cm, ei konsolia saa ripustaa ylimpään palkin reikään! Taso- ja kaidelaudat Enintään 2,5 m:n jännevälin ainevahvuudet: Kansilankut min. 20/5 cm Kaidelaudat min. 20/3 cm Taso- ja kaidelaudat: Telineen juoksumetriä kohti tarvitaan 0,65 m 2 tasolautoja ja 0,6 m 2 kaidelautoja (työmaalta) Tasolautojen kiinnitys: 3 kpl. M 10x120 ruuvia konsolia kohti (ei sisälly toimitukseen). Tasolautojen kiinnitys: nauloilla Telineputkilla varustettu malli D Työkalu: kiintoavain 22 liitososien ja telineputkien asentamista varten. Telineputki liitin Telineputki 48,3mm Ruuvattava liitin 48mm 50 D Kuusioruuvi M14x40 + kuusiomutteri M14 (ei sisälly toimitukseen) /2008 Muottimestarit 19

20 Nousujärjestelmä Nousujärjestelmä XS mahdollistaa turvallisen kiipeämisen väli- ja betonointitasoille: muottia ripustettaessa/irrotettaessa muottia avattaessa/suljettaessa raudoitusta kiinnitettäessä betonoitaessa Huom: Nousujärjestelmää valmistettaessa tulee noudattaa voimassaolevia kansallisia määräyksiä. lle 3,00 m:n muottikorkeuksissa ei voida käyttää nousujärjestelmää XS. Varoitus! Tikkaita XS saa käyttää vain järjestelmän osana, ei nojatikkaina. sennus Muotin valmistelu Esiasenna muottiyhdistelmät vaakatasossa linjausalustalla. senna työtasot ja vinotuet vaakatasossa olevaan muottiyhdistelmään. Kiinnitä liittimet muottiin seta liitin XS seinämuottiin muotin yläreunan alueelle kehäprofiiliin. Kiilaliitoksia ei saa öljytä eikä voidella. Kiinnitä liitin XS seinämuottiin 2:lla pikaliittimellä RU Liitin XS seinämuottiin Pikaliitin RU seta liitin XS seinämuottiin kehäprofiilin alaosaan. Kiinnitä liitin XS seinämuottiin 2:lla pikaliittimellä RU Liitin XS seinämuottiin Pikaliitin RU Yli 5,85 m:n muottikorkeuksille on asennettava lisäksi liitin XS seinämuottiin suunnilleen muotin keskikohtaan samalla tavoin. Näin estetään tikkaiden keinahteleminen niitä ylös kiivettäessä. Muottimestarit /2008

21 Tikkaiden asentaminen seinämuotin ylempään liittimeen XS Vedä pultti ulos ja käännä molemmat varmistuskoukut pois. seta tikkaat XS 4,40m ripustussangat alaspäin liittimeen XS. Käännä varmistuskoukut kiinni. Pujota pultti muotin korkeutta vastaavaan askelmaan ja varmista rengassokalla. senna portti XS kiinnityskoukulla ja siipimuttereilla tikkaisiin. D a D Portti XS sennukseen tarvittavat osat on kiinnitetty irtoamattomasti porttiin XS. - etuasennossa (a) Sisääntyönnettävä pultti Varmistuskoukku XS tikas 4,40m Nousujärjestelmä XS yli 3,75 m:n korkeuksille Ulosvedettävä tikkaan jatke (sovitus maahan) Nosta ulosvetämistä varten tikkaiden varmistuslukitusta ja ripusta tikkaan jatke XS 2,30m toisten tikkaiden haluamaasi askelmaan. seinämuotin alemmassa liittimessä XS Vedä pultti ulos, käännä molemmat varmistuskoukut pois ja aseta tikkaat liittimelle XS. Käännä varmistuskoukut kiinni, aseta pultti paikalleen ja varmista rengassokalla. Tr Lähikuva a b Tr etuasennossa (a) jos yhdet tikkaat - - taemmassa asennossa (b) ulosvetoalueella (2 tikkaat) Varmistuskoukku XS tikas XS tikas 4,40m XS jatkotikas 2,30m Varmistuslukitus Kahden jatkotikkaan XS 2,30 m päällekkäinen ulosvedettävä liitos tehdään samalla tavoin /2008 Muottimestarit 21

22 Jäykkä jatkotikas Työnnä jatkotikas XS 2,30m ripustussangat alaspäin järjestelmätikkaiden XS 4,40m reisiin ja kiinnitä. Kiristä ruuveja vain kevyesti! Ripusta putoamissuoja XS seuraavaan vapaana olevaan askelmaan. Ripusta muut putoamissuojat seuraaviin vapaina oleviin askelmiin. Tr E Ruuvit () sisältyvät tikkaiden XS 4,40m ja jatkotikkaiden XS 2,30m toimitukseen. XS tikas XS 4,40m XS jatkotikas 2,30m Ruuvit SW 17 mm E F Putoamissuoja XS tikkaalla Varmistuslukitus (irtoamissuoja) F Kahden jatkotikkaan XS 2,30 jäykkä liitos päällekkäin tehdään samalla tavoin. Tärkeä huomautus: Putoamissuojan turvallisuusteknisessä toteuttamisessa on noudatettava käyttömaassa voimassa olevia viranomaisten asettamia työsuojelumääräyksiä, esim. Saksassa GV D 36. Ripusta putoamissuoja XS tikkailta yläosa paikalleen (alasivu aina työtason korkeudelle). Varmistuslukitus estää luvattoman irtoamisen. D Tarvittava kalusto Liitin + tikkaat 3,00-3,60 m Muotin korkeus >3,60-6,00 m >6,00-7,20 m Liitin XS seinämuottiin XS tikas XS 4,40m XS jatkotikas 2,30m Framax pikaliitin RU Putoamissuoja 3,00-3,15 m >3,15-4,05 m Muotin korkeus >4,05-5,40 m >5,40-6,60 m >6,60-7,20 m Putoamissuoja XS tikkaalla yläosa 1) Portti XS XS 1) Putoamissuoja XS ,00m 1) 1 ) Välillä sijaitsevia poistumiskohtia ei ole otettu huomioon. F D Putoamissuoja XS tikkaalla yläosa F Varmistuslukitus (irtoamissuoja) Muottimestarit /2008

23 Poistumiskohta välityötasolle Vastakaide Jos työtelineet kiinnitetään vain muotin yhdelle sivulle, on vastapäiseen muottiin kiinnitettävä putoamissuoja Vastakaide (työmaalta) Periaatteesa pätee: Liittimien XS seinämuottiin ja tikapuukomponenttien lukumäärät vastaavat taulukossa "Materiaalintarve" annettuja tietoja. Jokaiselle muulle poistumiskohdalle on lisäksi varattava yksi "Putoamissuoja XS tikkaalle yläosa" ja yksi "Portti XS". Välillä sijaitsevan poistumiskohdan yläpuolelle jäävät liian suuret aukot on suojattava putoamissuojalla XS 0,25m. Putoamissuojan XS 0,25m asentaminen Ripusta putoamissuoja tikkaiden vapaana olevaan askelmaan ja varmista virheelliseltä irtoamiselta /2008 Muottimestarit 23

24 Siirto Kiinnitä nostoproput valmiiksi asennettuihin kaarevan muotin H20 nostolenkkeihin β... maks. 15 Kaarevan muotin H20 nostolenkki Nostolenkin tarkennettu kuvaus: Maks. kantavuus nostolenkkiä kohti: 1000 kg Muottimestarit /2008

25 Mitoitus Kaavio tarvittavien sovituspalaleveyksien määrittelyä varten Sisäsäde [m] Seinän paksuus [m] Sovitus sisä [cm] Sovitus ulko [cm] /2008 Muottimestarit 25

26 Tuoteluettelo Käyttäjätietoa Doka-Kaarimuotti H 20 [kg] Tuote-nro. [kg] Tuote-nro. Doka-Seinämuotit Kaarimuotti H 20 Kaareva muotti H20 2,40x0,70m 195, Kaareva muotti H20 2,40x1,20m 244, Kaareva muotti H20 2,40x2,40m 472, Kaareva muotti H20 2,40x3,00m 523, Kaareva muotti H20 2,40x3,60m 699, Kaareva muotti H20 2,40x4,80m 934, Rundschalungselement H20 2,40m Käyttö sisämuottina Vinotuki 340 ilman muottipäätä 24, Elementstütze 340 ohne Stützenkopf sisältää osat: () Säätöyläosa , pituus: cm () Säätöalaosa 120 7, pituus: cm () Vinotuen alatassu 2, pituus: 20 cm leveys: 11 cm korkeus: 10 cm Toimitustila: Koottuna Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Kaareva muotti H20 2,50x0,70m 197, Kaareva muotti H20 2,50x1,20m 249, Kaareva muotti H20 2,50x2,40m 480, Kaareva muotti H20 2,50x3,00m 534, Kaareva muotti H20 2,50x3,60m 716, Kaareva muotti H20 2,50x4,80m 942, Rundschalungselement H20 2,50m Käyttö ulkomuottina Kaarevan muotin pystyjatkos H20 7, ufstocklasche für Rundschalung H20 korkeus: 62 cm Vinotuki 540 ilman muottipäätä 42, Elementstütze 540 ohne Stützenkopf sisältää osat: () Säätöyläosa , pituus: cm () Säätöalaosa , pituus: cm () Vinotuen alatassu 2, pituus: 20 cm leveys: 11 cm korkeus: 10 cm Toimitustila: Koottuna Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Säädettävä liitin 10cm 3, usgleichsspanner 10cm pituus: 30 cm Kaarevan muotin säätöavain H20 0, Schlüssel für Rundschalung H20 pituus: 27 cm H20 kaarimuotti sapluuna.../...mm 6, Schablone für Rundschalung H20.../...mm paino per m 2 Projektista riippuen! 26 Muottimestarit /2008

27 Tuoteluettelo [kg] Tuote-nro. [kg] Tuote-nro. Vinotuki , Elementstütze 340 sisältää osat: () Vinotuen muottipää 3, Kpl pituus: 40,8 cm leveys: 11,8 cm korkeus: 17,6 cm () Vinotuen alatassu 2, pituus: 20 cm leveys: 11 cm korkeus: 10 cm () Säätöyläosa , pituus: cm (D) Säätöalaosa 120 7, pituus: cm Toimitustila: Koottuna Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Vinotuki , Elementstütze 540 sisältää osat: () Vinotuen muottipää 3, Kpl pituus: 40,8 cm leveys: 11,8 cm korkeus: 17,6 cm () Vinotuen alatassu 2, pituus: 20 cm leveys: 11 cm korkeus: 10 cm () Säätöyläosa , pituus: cm (D) Säätöalaosa , pituus: cm Toimitustila: Koottuna Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Eurex Eurex Koostumus vaadittavasta pituudesta riippuen: () Säätöyläosa Eurex , siniseksi maalattu lu pituus: cm () Jatke Eurex 60 2,00m 18, siniseksi maalattu lu pituus: 250 cm () Liitoskappale Eurex 60 8, lu pituus: 100 cm Halkaisija: 12,8 cm (D) Yläpään kiinnityskappale Eurex 60 3, pituus: 15 cm leveys: 15 cm korkeus: 30 cm (E) lapää Eurex 60 8, pituus: 31 cm leveys: 12 cm korkeus: 33 cm (F) Säätöalaosa 540 Eurex 60 29, pituus: cm (G) Vinotuen kiinnityskappale RD 1, pituus: 19 cm leveys: 8 cm (H) Muottipään pultti D , (I) Rengassokka 6x40 sink. DIN , Toimitustila: Yksittäisinä osina Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Vinotuen kiinnityskappale RD 1, efestigungseinheit RD pituus: 19 cm leveys: 8 cm /2008 Muottimestarit 27

28 Tuoteluettelo Käyttäjätietoa Doka-Kaarimuotti H 20 [kg] Tuote-nro. [kg] Tuote-nro. Raskas vinotuki Einrichtstrebe Koostumus vaadittavasta pituudesta riippuen: () Vinotuen kiinnityskappale RD 1, pituus: 19 cm leveys: 8 cm () Muottipään kiristyspultti täydellinen 0, () Vinotuki KS, säätöosa il. muottipä. 30, (D) Välikappale 3,70m 80, (E) Välikappale 2,40m 54, (F) Vinotuki KS, säätöosa muottipäällä 38, D maalattu siniseksi Toimitustila: Yksittäisinä osina Noudata voimassaolevia turvallisuusteknisiä määräyksiä. etonointikonsoli L 12, etonierkonsole L pituus: 101 cm korkeus: 159 cm Noudata voimassaolevia turvallisuusteknisiä määräyksiä. etonointikonsoli L maalattu 12, etonierkonsole L lackiert maalattu siniseksi pituus: 101 cm korkeus: 159 cm Noudata voimassaolevia turvallisuusteknisiä määräyksiä. E F Yleis-purkutyökalu 3, Universal-Lösewerkzeug pituus: 75,5 cm Telineputki 48,3mm 1,00m 4, Telineputki 48,3mm 1,50m 6, Telineputki 48,3mm 2,00m 8, Telineputki 48,3mm 2,50m 10, Telineputki 48,3mm 3,00m 12, Telineputki 48,3mm 3,50m 14, Telineputki 48,3mm 4,00m 16, Telineputki 48,3mm 4,50m 18, Telineputki 48,3mm 5,00m 20, Telineputki 48,3mm 5,50m 22, Telineputki 48,3mm 6,00m 24, Telineputki 48,3mm...m 4, Gerüstrohr 48,3mm Doka pika-ankkuri 16x125mm 0, Doka-Expressanker 16x125mm pituus: 18 cm Pakkausyksikkö: 10 Kpl Noudata asennusohjeita! Telineputki liitin 0, Gerüstrohranschluss korkeus: 7 cm Doka jousi 16mm 0, Doka-oil 16mm Halkaisija: 1,6 cm Pakkausyksikkö: 100 Kpl Noudata asennusohjeita! Puumuotin työtasokonsoli 90 30, Universal-Konsole 90 pituus: 121 cm korkeus: 235 cm Noudata voimassaolevia turvallisuusteknisiä määräyksiä. Ruuvattava liitin 48mm 50 0, nschraubkupplung 48mm 50 avainväli: 22 mm Framax sovituspala 2x12cm 2,70m 3, Framax sovituspala 3x12cm 2,70m 4, Framax sovituspala 5x12cm 2,70m 7, Framax sovituspala 10x12cm 2,70m 15, Framax-Passholz 2,70m keltaiseksi kuultosilattu 28 Muottimestarit /2008

29 Tuoteluettelo [kg] Tuote-nro. [kg] Tuote-nro. Räikkä 1/2" 0, Umschaltknarre 1/2" pituus: 30 cm Portti XS 4, Sicherungsschranke XS pituus: 80 cm Hylsy 24 0, Stecknuss 24 Putoamissuoja XS tikkaalla 1,00m 16, Putoamissuoja XS tikkaalla 0,25m 10, Rückenschutz XS Tikasjärjestelmä XS Liitin XS seinämuottiin 20, nschluss XS Wandschalung leveys: 89 cm korkeus: 63 cm Putoamissuoja XS tikkaalla yläosa 17, Rückenschutz-usstieg XS korkeus: 132 cm Framax pikaliitin RU 3, Framax-Schnellspanner RU pituus: 20 cm Tikas XS 4,40m 33, System-Leiter XS 4,40m Tikkaan jatke XS 2,30m 19, Leiternverlängerung XS 2,30m nkkurijärjestelmä 15,0 nkkuritanko 15,0mm 0,50m 0, nkkuritanko 15,0mm 0,75m 1, nkkuritanko 15,0mm 1,00m 1, nkkuritanko 15,0mm 1,25m 1, nkkuritanko 15,0mm 1,50m 2, nkkuritanko 15,0mm 1,75m 2, nkkuritanko 15,0mm 2,00m 2, nkkuritanko 15,0mm...m 1, nkkuritanko 15,0mm musta 0,50m 0, nkkuritanko 15,0mm musta 0,75m 1, nkkuritanko 15,0mm musta 1,00m 1, nkkuritanko 15,0mm musta 1,25m 1, nkkuritanko 15,0mm musta 1,50m 2, nkkuritanko 15,0mm musta 1,75m 2, nkkuritanko 15,0mm musta 2,00m 2, nkkuritanko 15,0mm musta 2,50m 3, nkkuritanko 15,0mm musta 3,00m 4, nkkuritanko 15,0mm musta 3,50m 5, nkkuritanko 15,0mm musta 4,00m 5, nkkuritanko 15,0mm musta 5,00m 7, nkkuritanko 15,0mm musta 6,00m 8, nkkuritanko 15,0mm musta 7,50m 10, nkkuritanko 15,0mm musta...m 1, nkerstab 15,0mm Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 120 kn Sall. kant. DIN 18216: 90 kn Murtokuorma: 195 kn nkkuritankoja ei saa hitsata eikä kuumentaa, muussa tapaukssa murtumisvaara! Super-mutteri 15,0 2, Superplatte 15,0 korkeus: 6 cm Halkaisija: 12 cm avainväli: 27 mm Pakkausyksikkö: 800 Kpl Sallittu kuormitettavuus 1,6 kertaisella varmuudella murtokuormitusta vastaan: 120 kn Sall. kant. DIN 18216: 90 kn Murtokuorma: Suurempi kuin sauvamurtokuorma (> 195 kn) /2008 Muottimestarit 29

30 Tuoteluettelo Käyttäjätietoa Doka-Kaarimuotti H 20 [kg] Tuote-nro. Välikeputki 22mm 2,50m 0, Kunststoffrohr 22mm 2,50m [kg] Tuote-nro. Muovikartio 22mm 0, Universal-Konus 22mm harmaa Halkaisija: 4 cm Pakkausyksikkö: 500 Kpl 30 Muottimestarit /2008
