Osakäämikoneiden mittausohje

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Osakäämikoneiden mittausohje"

Transkriptio

1

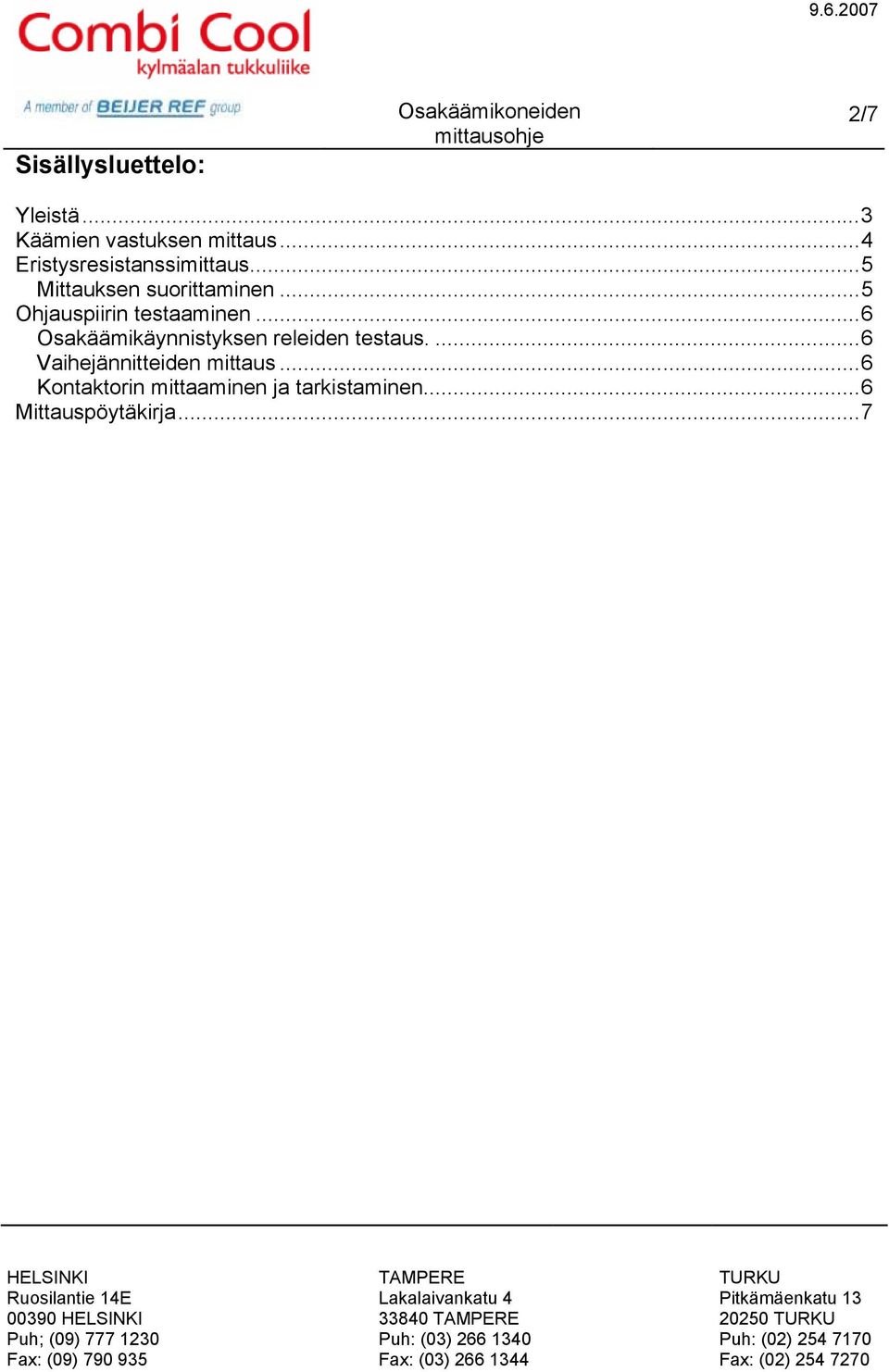

2 Sisällysluettelo: 2/7 Yleistä...3 Käämien vastuksen mittaus...4 Eristysresistanssimittaus...5 Mittauksen suorittaminen...5 Ohjauspiirin testaaminen...6 Osakäämikäynnistyksen releiden testaus....6 Vaihejännitteiden mittaus...6 Kontaktorin mittaaminen ja tarkistaminen...6 Mittauspöytäkirja

3 3/7 Yleistä Osakäämikäynnistystä käytetään sähkömottoreissa käynistyksessä syntyvän virtapiikin pienentämiseksi. Näiden kompressorien moottorissa on kahdet moottorikäämit. Näitä moottoreita kutsutaan myös YY-moottoreiksi. Moottori voidaan kytkeä käynnistymään suoraan tai osakäämikäynnistimellä. Osakäämikäynnistys ei ole sama kuin tähtikolmiokäynnistys! Bitzer käyttämä käämien jako on 50/50 %. Käynnistystilanteessa kytketään ensin 1. käämi (PW1) ja viiveen jälkeen 2. käämi (PW2). Kytkentöjen välinen viive saa olla enintään 0,5s. kuva 1. Osakäämikoneen periaatekuva ja käynnistysvirrat (Bitzer manuaali kt-400-2) Mahdollisissa vikatilanteissa pitää mitata ja tarkistaa seuraavat asiat: 1. Kompressorin moottorin kaikkien (PW1 ja PW2) käämien resistanssit yleismittarilla. Arvojen täytyy olla valmistajan ilmoittamien arvojen mukaisia. (katso taulukko 1. Käämien vastusarvot ) 2. Mitata eristysvastusmittarilla moottorin eristysvastukset 3. Varmistaa sähköjohtojen liitosten kireys. 4. Viivereleen ajanasetus

4 4/7 Käämien vastuksen mittaus Taulukko 1. Käämien vastusarvot

5 5/7 Eristysresistanssimittaus Eristysresistanssimittauksessa mitataan vaihe- ja nollajohtimien eristysresistanssi maapotentiaalia vasten (PE-johdin). Mittalaitteena käytetään laitetta, joka syöttää 500VDC tasajännitteen 0,5MΩ kuormaan, siten että mittauspiirissä kulkee 1mA virta. Mittaustulokseksi hyväksytään seuraavat arvot: Piiri Mittausjännite V Eristysresistanssin arvo MΩ Pienjännitteet 250 0,25 Jännite < 500V 500 0,5 Jännite > 500V ,0 Taulukko 2. Eristevastusmittauksen hyväksytyt arvot kuva 3. Kompressorin kytkentäkotelon kuva (Bitzer manuaali kt-400-2) Mittauksen suorittaminen Eristevastusmittauksen voi tehdä kompressorin kytkentäkotelosta. Mittaus tehdään suojamaata vastaan jokaisesta vaiheesta. MUISTA IRROITTAA KÄÄMISUOJAN L1 JA N ENNEN ERISTEVASTUS MITTAUSTA Täytä mittauspöytäkirja

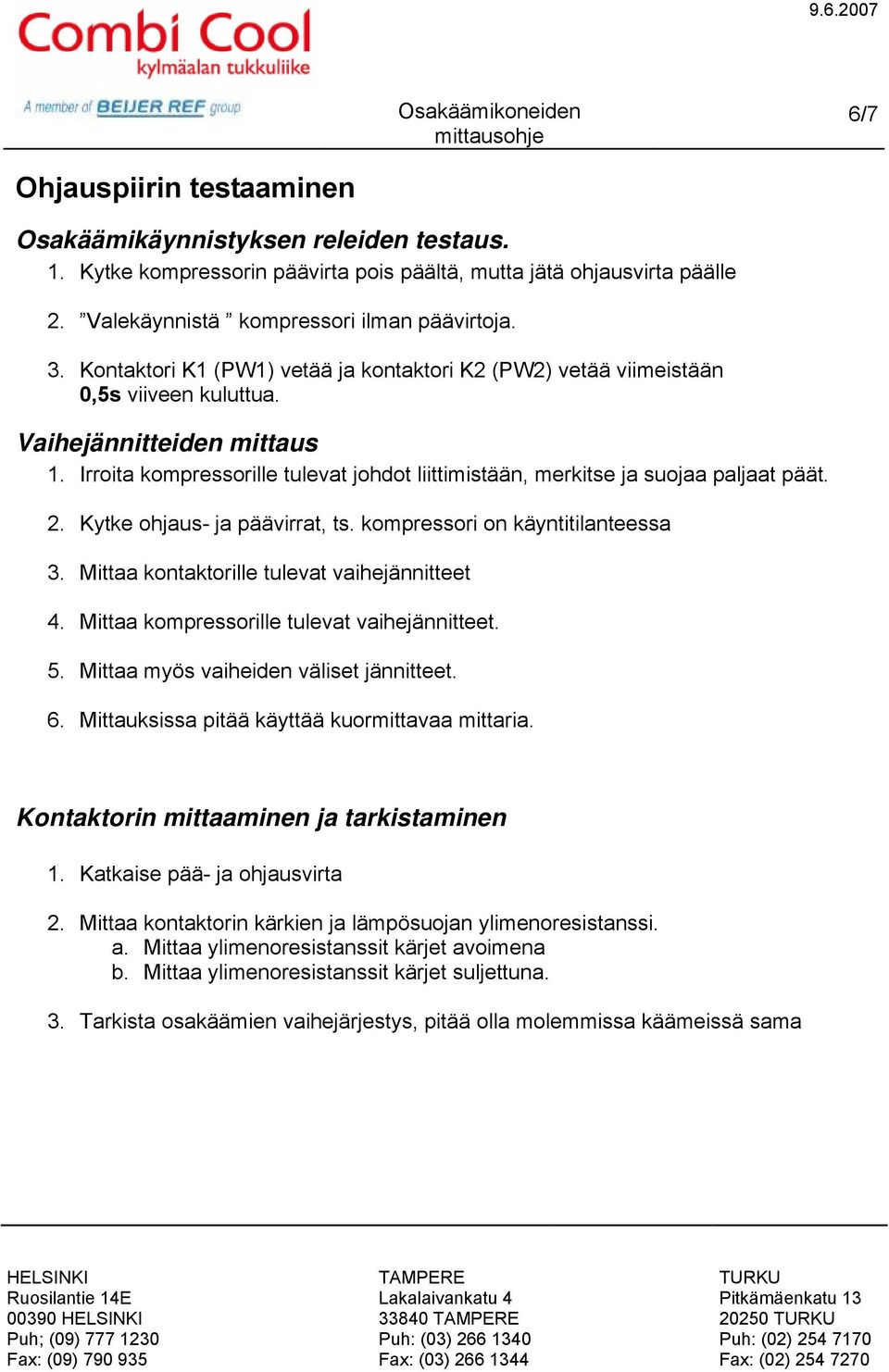

6 6/7 Ohjauspiirin testaaminen Osakäämikäynnistyksen releiden testaus. 1. Kytke kompressorin päävirta pois päältä, mutta jätä ohjausvirta päälle 2. Valekäynnistä kompressori ilman päävirtoja. 3. Kontaktori K1 (PW1) vetää ja kontaktori K2 (PW2) vetää viimeistään 0,5s viiveen kuluttua. Vaihejännitteiden mittaus 1. Irroita kompressorille tulevat johdot liittimistään, merkitse ja suojaa paljaat päät. 2. Kytke ohjaus- ja päävirrat, ts. kompressori on käyntitilanteessa 3. Mittaa kontaktorille tulevat vaihejännitteet 4. Mittaa kompressorille tulevat vaihejännitteet. 5. Mittaa myös vaiheiden väliset jännitteet. 6. Mittauksissa pitää käyttää kuormittavaa mittaria. Kontaktorin mittaaminen ja tarkistaminen 1. Katkaise pää- ja ohjausvirta 2. Mittaa kontaktorin kärkien ja lämpösuojan ylimenoresistanssi. a. Mittaa ylimenoresistanssit kärjet avoimena b. Mittaa ylimenoresistanssit kärjet suljettuna. 3. Tarkista osakäämien vaihejärjestys, pitää olla molemmissa käämeissä sama

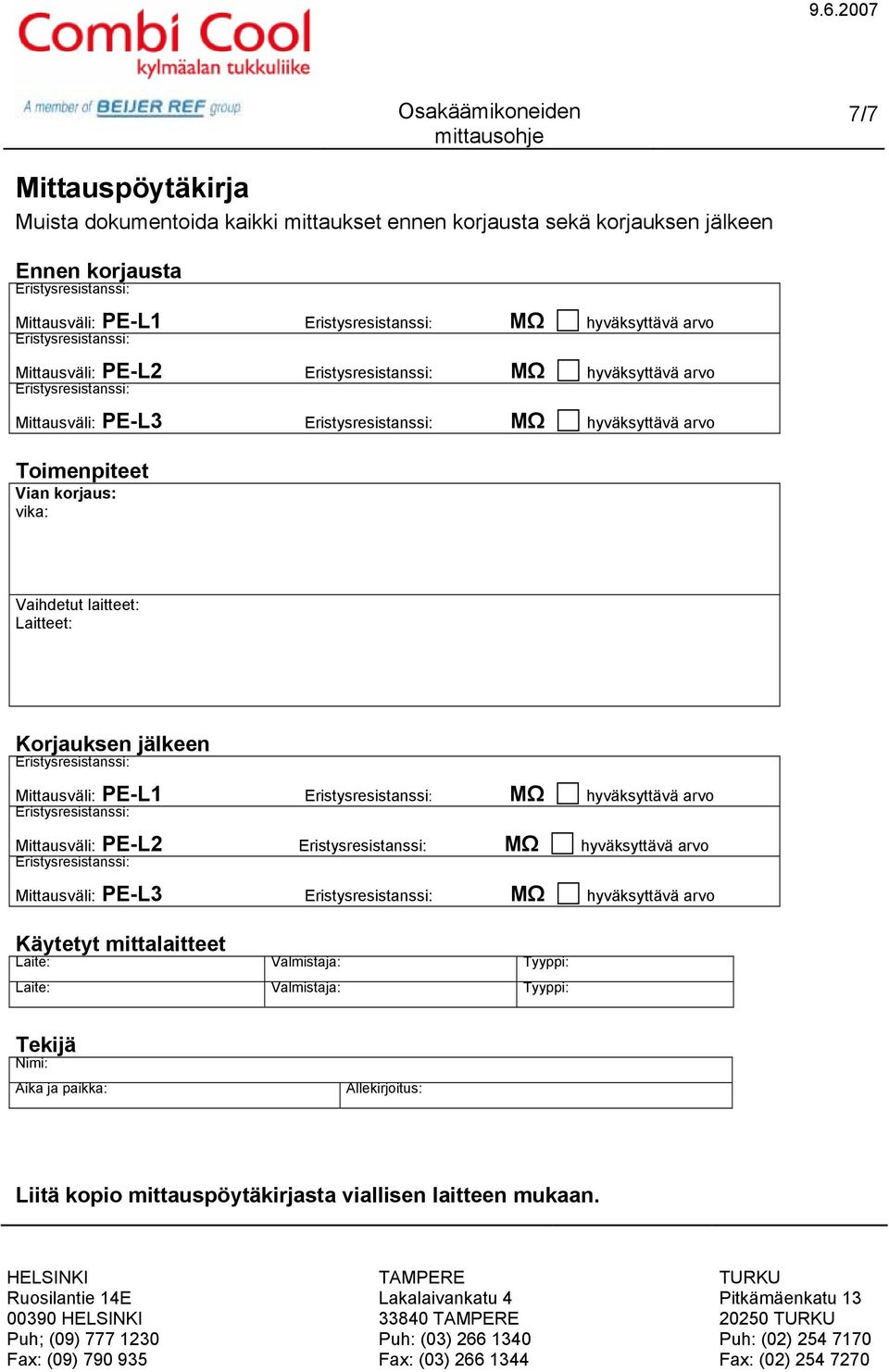

7 7/7 Mittauspöytäkirja Muista dokumentoida kaikki mittaukset ennen korjausta sekä korjauksen jälkeen Ennen korjausta Mittausväli: PE-L1 MΩ hyväksyttävä arvo Mittausväli: PE-L2 MΩ hyväksyttävä arvo Mittausväli: PE-L3 MΩ hyväksyttävä arvo Toimenpiteet Vian korjaus: vika: Vaihdetut laitteet: Laitteet: Korjauksen jälkeen Mittausväli: PE-L1 MΩ hyväksyttävä arvo Mittausväli: PE-L2 MΩ hyväksyttävä arvo Mittausväli: PE-L3 MΩ hyväksyttävä arvo Käytetyt mittalaitteet Laite: Valmistaja: Tyyppi: Laite: Valmistaja: Tyyppi: Tekijä Nimi: Aika ja paikka: Allekirjoitus: Liitä kopio mittauspöytäkirjasta viallisen laitteen mukaan
