Pumppujen käynnistys- virran rajoittaminen

Koko: px
Aloita esitys sivulta:

Download "Pumppujen käynnistys- virran rajoittaminen"

Transkriptio

1 Pumppujen käynnistys- virran rajoittaminen Seppo Kymenlaakson Sähköverkko Oy Urakoitsijapäivä Sokos Hotel Vaakuna Kouvola

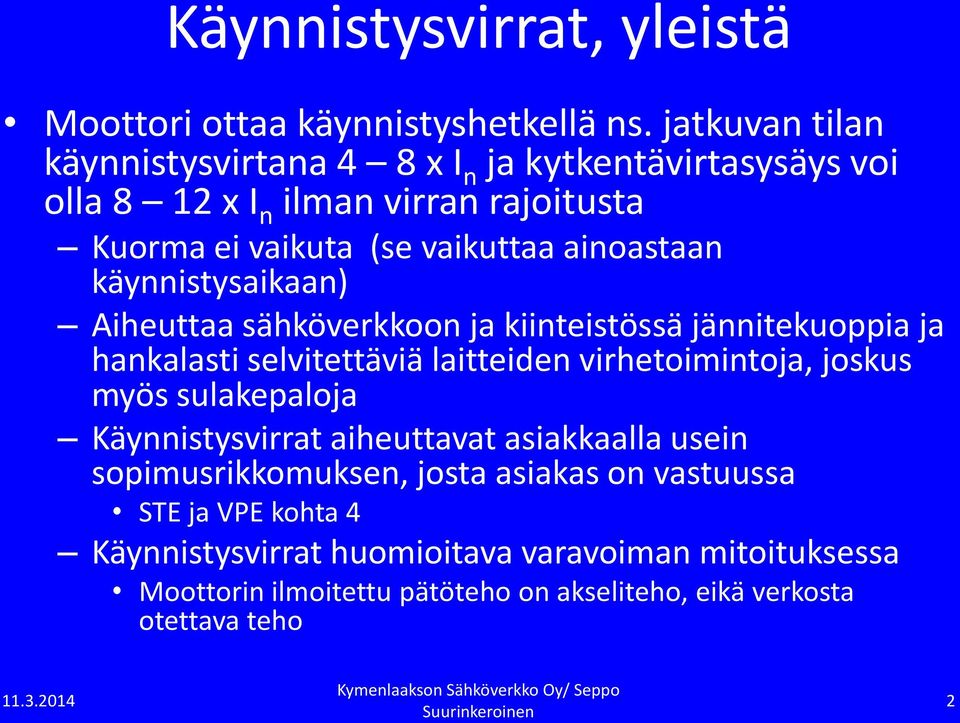

2 Käynnistysvirrat, yleistä Moottori ottaa käynnistyshetkellä ns. jatkuvan tilan käynnistysvirtana 4 8 x I n ja kytkentävirtasysäys voi olla 8 12 x I n ilman virran rajoitusta Kuorma ei vaikuta (se vaikuttaa ainoastaan käynnistysaikaan) Aiheuttaa sähköverkkoon ja kiinteistössä jännitekuoppia ja hankalasti selvitettäviä laitteiden virhetoimintoja, joskus myös sulakepaloja Käynnistysvirrat aiheuttavat asiakkaalla usein sopimusrikkomuksen, josta asiakas on vastuussa STE ja VPE kohta 4 Käynnistysvirrat huomioitava varavoiman mitoituksessa Moottorin ilmoitettu pätöteho on akseliteho, eikä verkosta otettava teho

3 Edut Suora käynnistys Suuri käynnistymismomentti Nopea käynnistys Ei ylimääräisiä kytkentälaitteita Ongelmia Suuri käynnistysvirta Jännitekuopat ja niiden haitat ympäristössä Käynnistysmomentin voimakas vaihtelu, jopa 5-6 x käynnistyksessä Huomioitava mitoituksessa

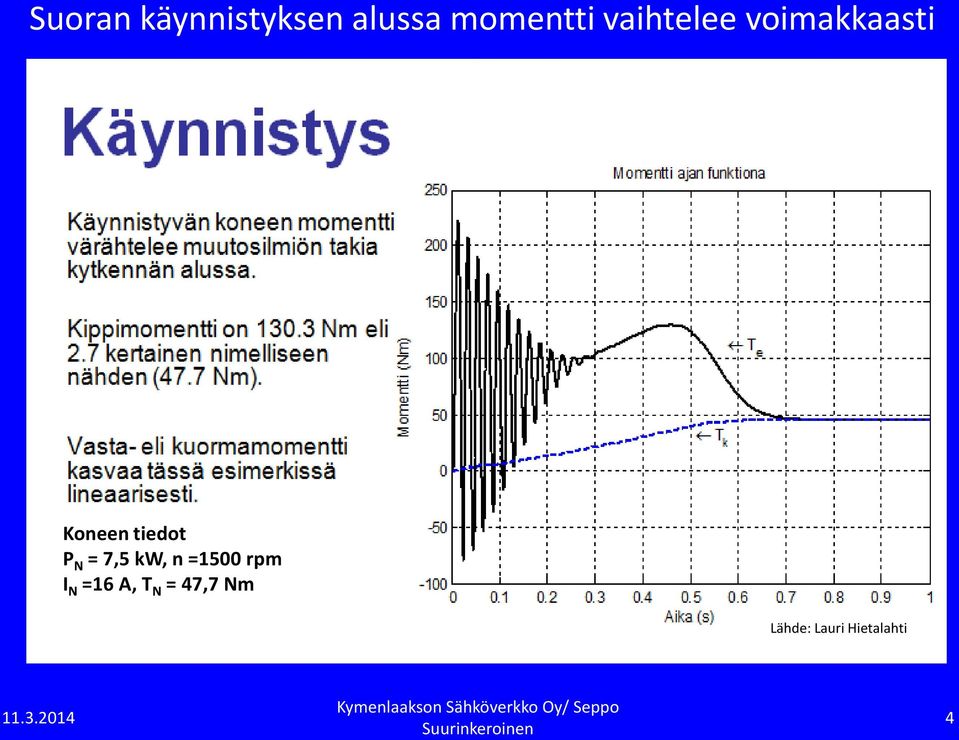

4 Suoran käynnistyksen alussa momentti vaihtelee voimakkaasti Koneen tiedot P N = 7,5 kw, n =1500 rpm I N =16 A, T N = 47,7 Nm Lähde: Lauri Hietalahti

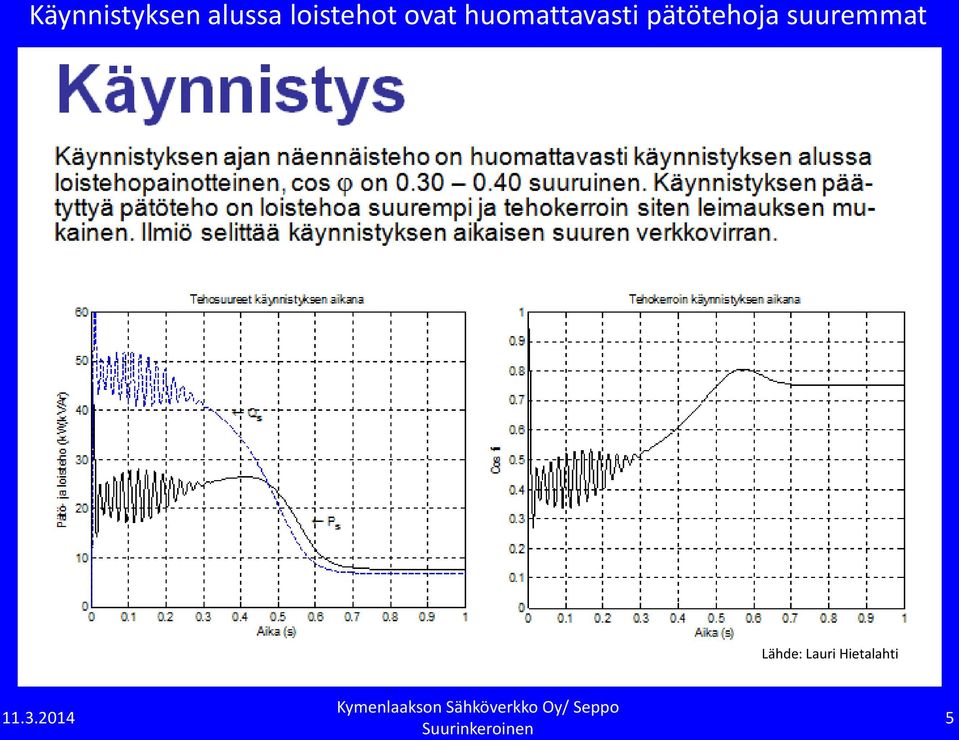

5 Käynnistyksen alussa loistehot ovat huomattavasti pätötehoja suuremmat Lähde: Lauri Hietalahti

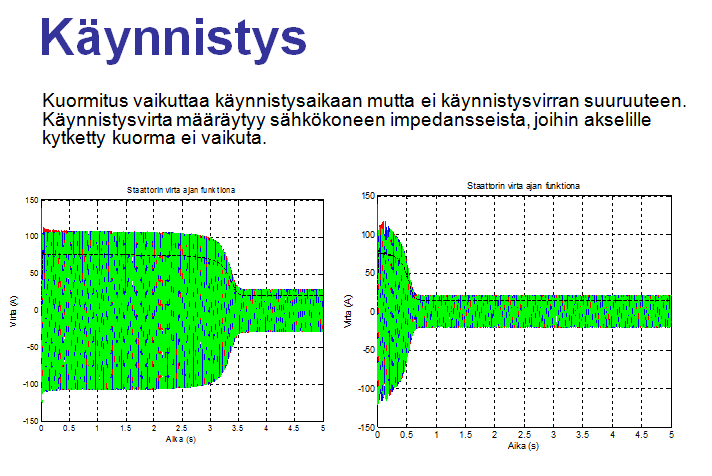

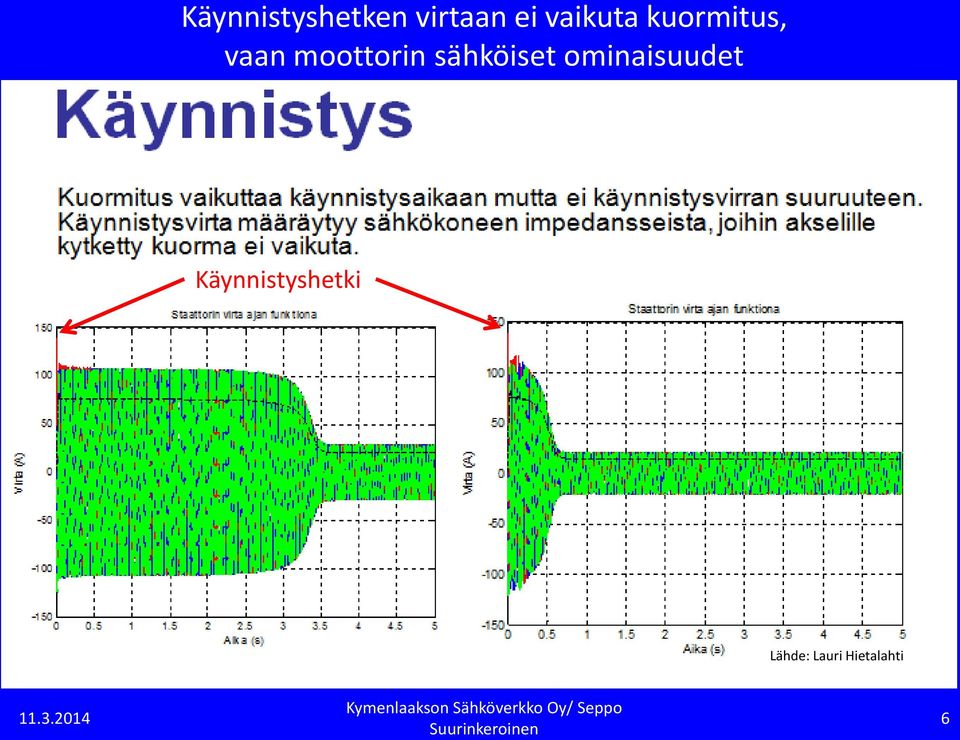

6 Käynnistyshetken virtaan ei vaikuta kuormitus, vaan moottorin sähköiset ominaisuudet Käynnistyshetki Lähde: Lauri Hietalahti

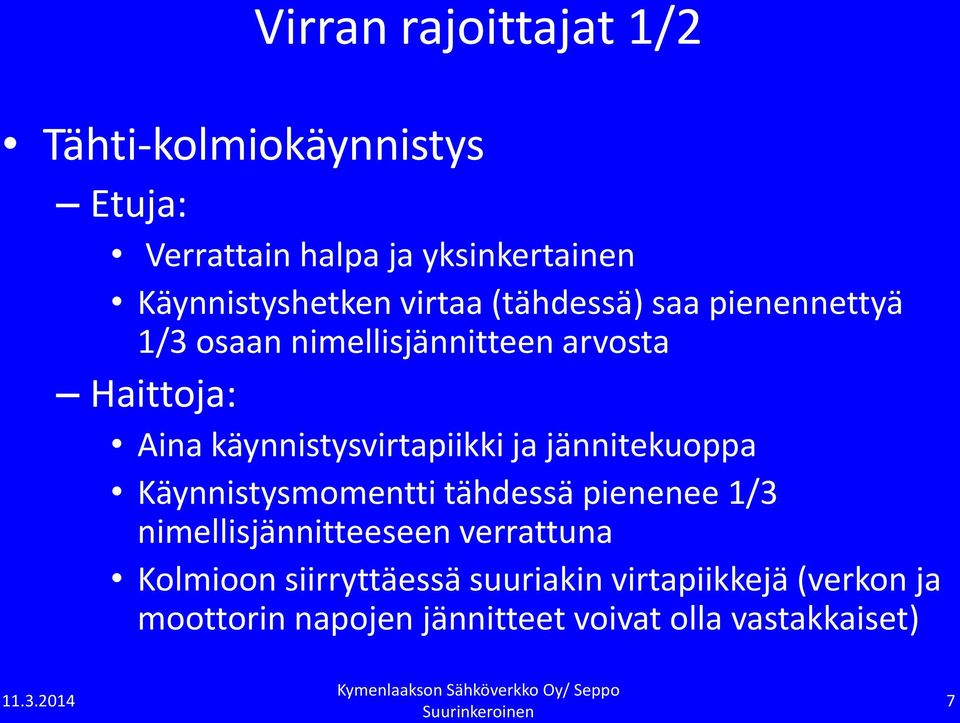

7 Virran rajoittajat 1/2 Tähti-kolmiokäynnistys Etuja: Verrattain halpa ja yksinkertainen Käynnistyshetken virtaa (tähdessä) saa pienennettyä 1/3 osaan nimellisjännitteen arvosta Haittoja: Aina käynnistysvirtapiikki ja jännitekuoppa Käynnistysmomentti tähdessä pienenee 1/3 nimellisjännitteeseen verrattuna Kolmioon siirryttäessä suuriakin virtapiikkejä (verkon ja moottorin napojen jännitteet voivat olla vastakkaiset)

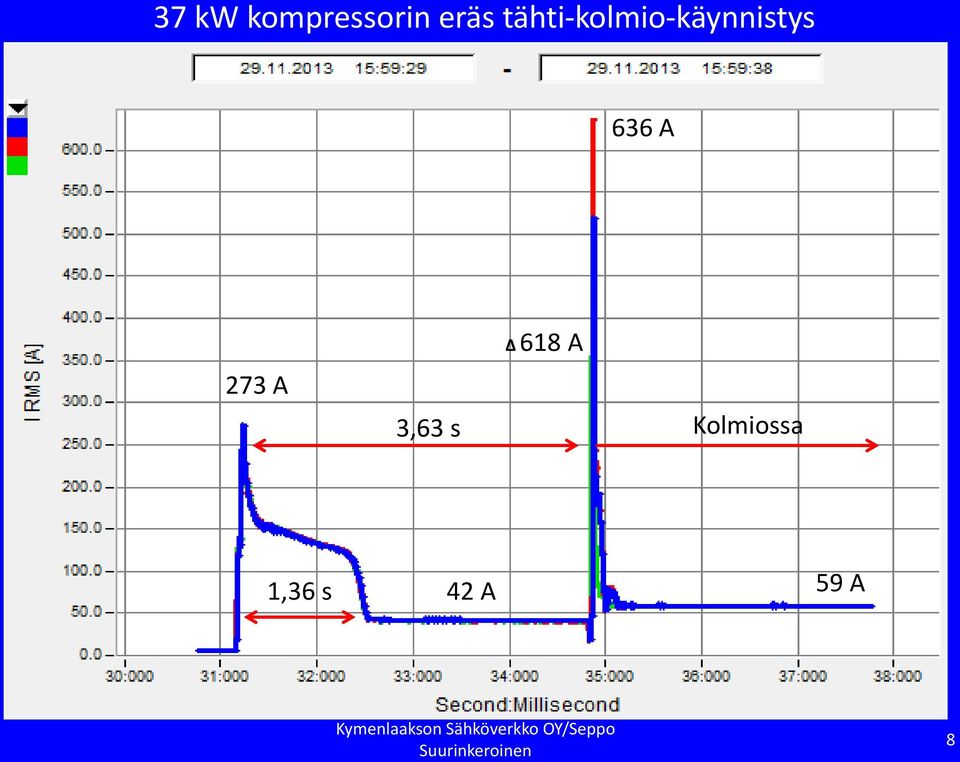

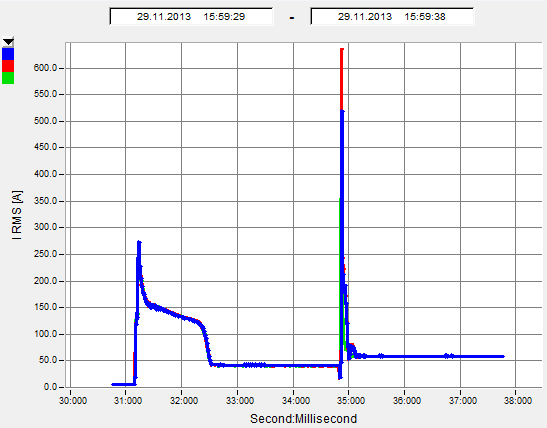

8 37 kw kompressorin eräs tähti-kolmio-käynnistys 636 A 273 A 3,63 s Δ 618 A Kolmiossa 1,36 s 42 A 59 A Kymenlaakson Sähköverkko OY/Seppo 8

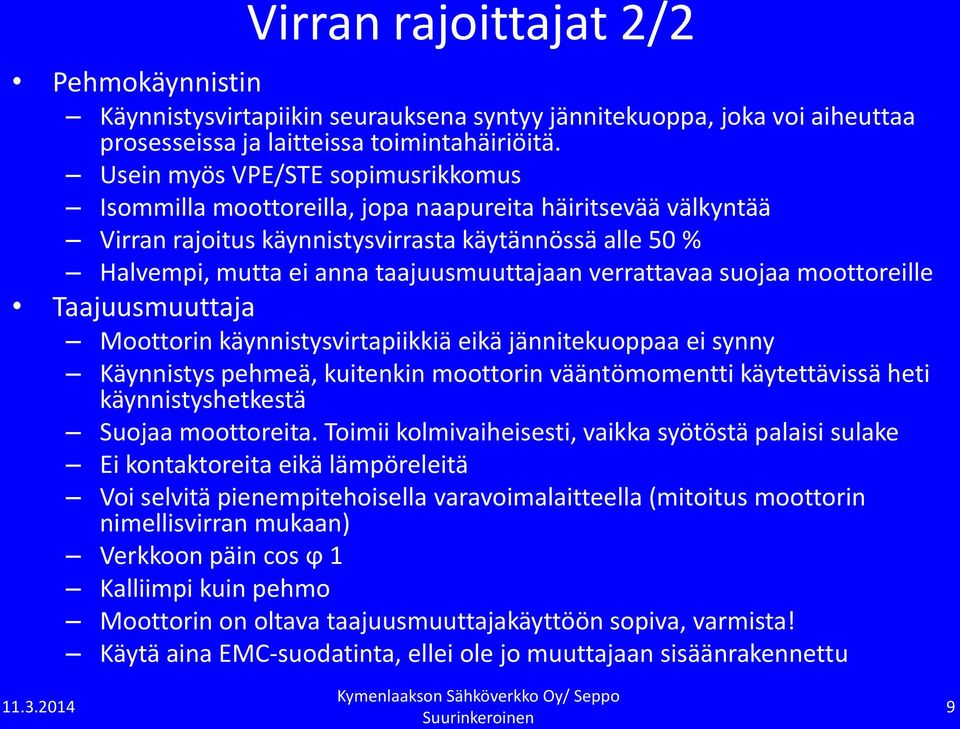

9 Virran rajoittajat 2/2 Pehmokäynnistin Käynnistysvirtapiikin seurauksena syntyy jännitekuoppa, joka voi aiheuttaa prosesseissa ja laitteissa toimintahäiriöitä. Usein myös VPE/STE sopimusrikkomus Isommilla moottoreilla, jopa naapureita häiritsevää välkyntää Virran rajoitus käynnistysvirrasta käytännössä alle 50 % Halvempi, mutta ei anna taajuusmuuttajaan verrattavaa suojaa moottoreille Taajuusmuuttaja Moottorin käynnistysvirtapiikkiä eikä jännitekuoppaa ei synny Käynnistys pehmeä, kuitenkin moottorin vääntömomentti käytettävissä heti käynnistyshetkestä Suojaa moottoreita. Toimii kolmivaiheisesti, vaikka syötöstä palaisi sulake Ei kontaktoreita eikä lämpöreleitä Voi selvitä pienempitehoisella varavoimalaitteella (mitoitus moottorin nimellisvirran mukaan) Verkkoon päin cos ϕ 1 Kalliimpi kuin pehmo Moottorin on oltava taajuusmuuttajakäyttöön sopiva, varmista! Käytä aina EMC-suodatinta, ellei ole jo muuttajaan sisäänrakennettu

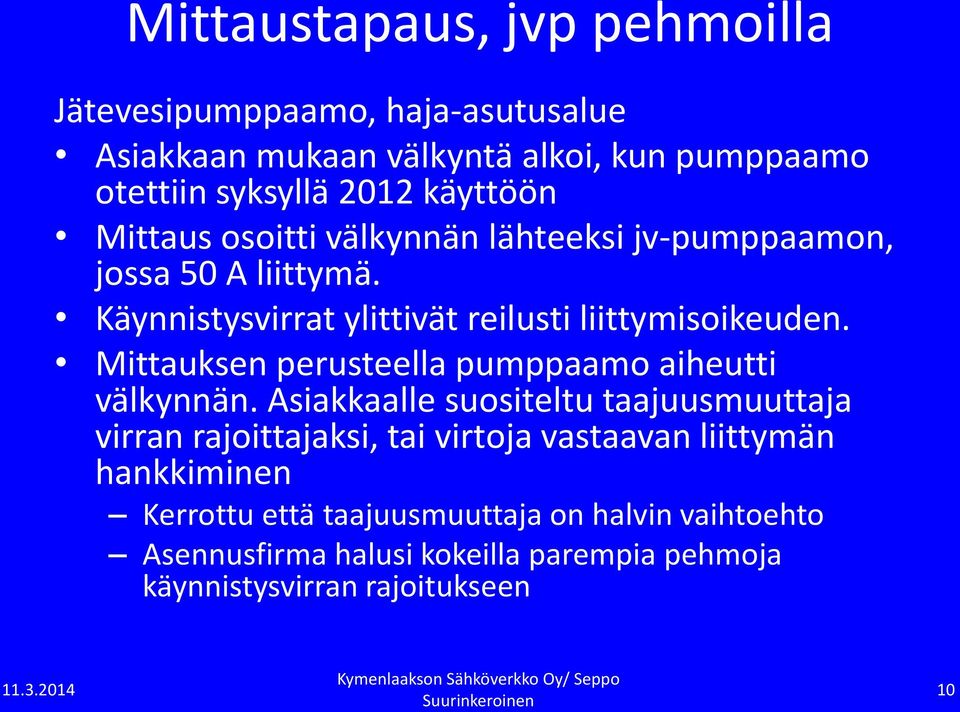

10 Mittaustapaus, jvp pehmoilla Jätevesipumppaamo, haja-asutusalue Asiakkaan mukaan välkyntä alkoi, kun pumppaamo otettiin syksyllä 2012 käyttöön Mittaus osoitti välkynnän lähteeksi jv-pumppaamon, jossa 50 A liittymä. Käynnistysvirrat ylittivät reilusti liittymisoikeuden. Mittauksen perusteella pumppaamo aiheutti välkynnän. Asiakkaalle suositeltu taajuusmuuttaja virran rajoittajaksi, tai virtoja vastaavan liittymän hankkiminen Kerrottu että taajuusmuuttaja on halvin vaihtoehto Asennusfirma halusi kokeilla parempia pehmoja käynnistysvirran rajoitukseen

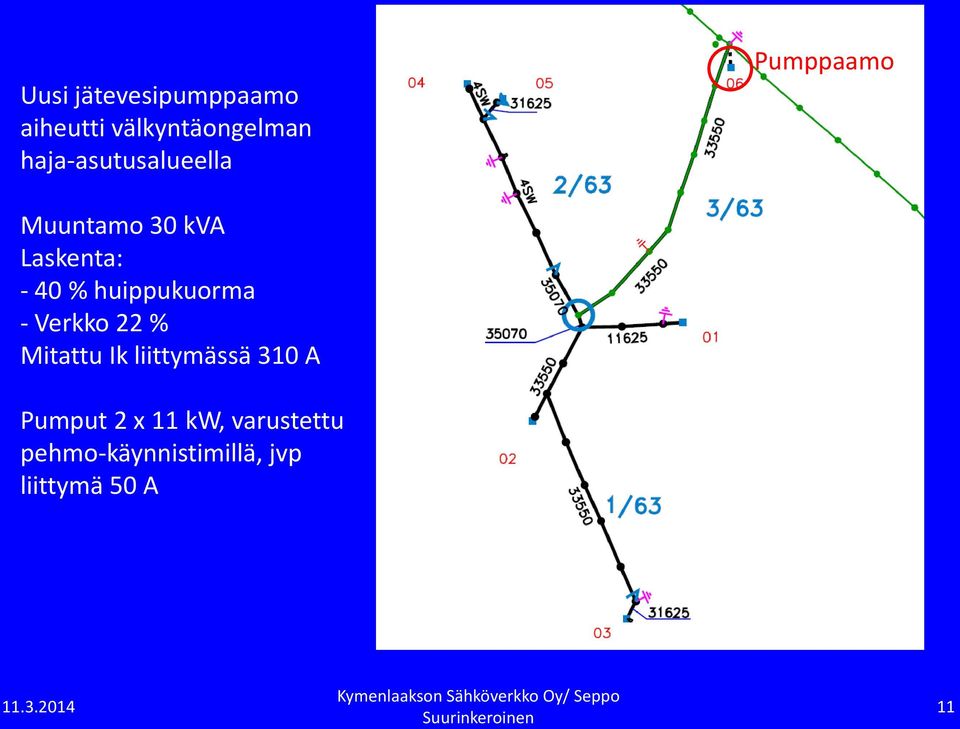

11 Uusi jätevesipumppaamo aiheutti välkyntäongelman haja-asutusalueella Pumppaamo Muuntamo 30 kva Laskenta: - 40 % huippukuorma - Verkko 22 % Mitattu Ik liittymässä 310 A Pumput 2 x 11 kw, varustettu pehmo-käynnistimillä, jvp liittymä 50 A

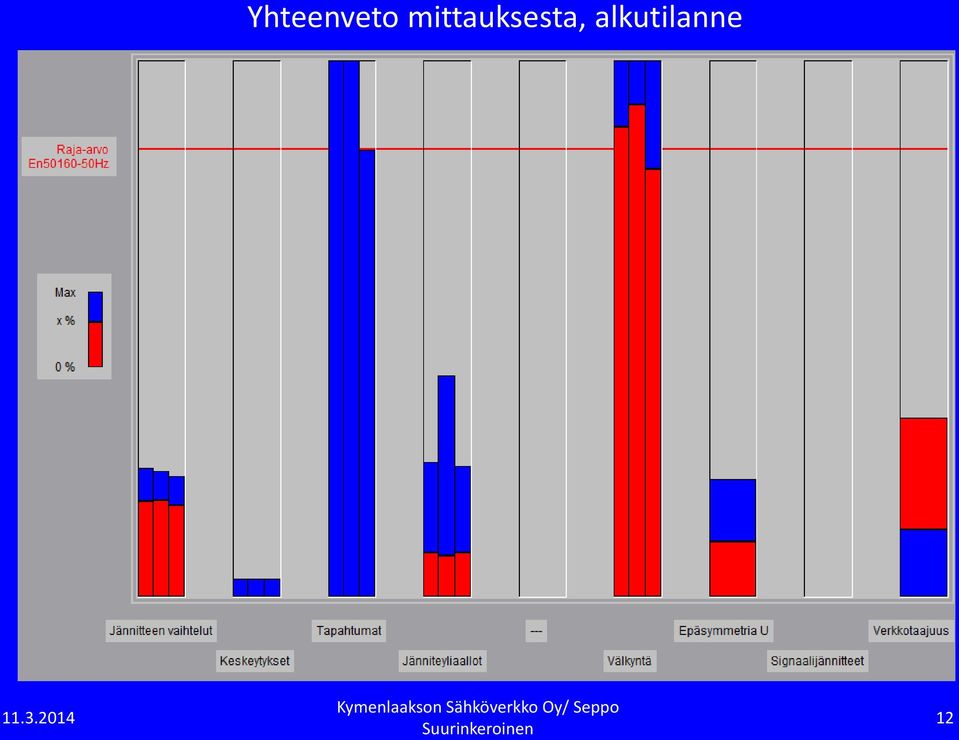

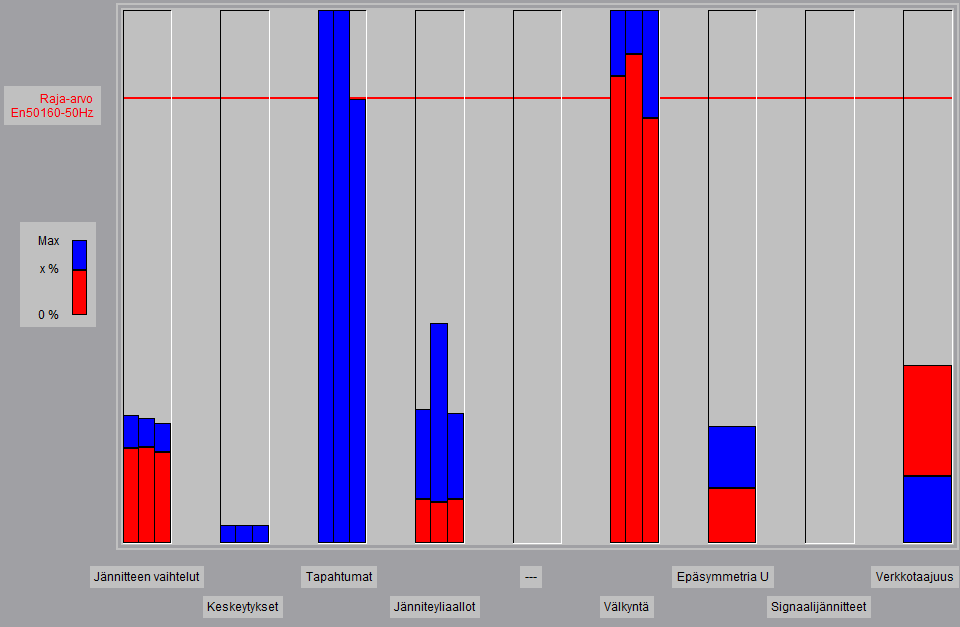

12 Yhteenveto mittauksesta, alkutilanne

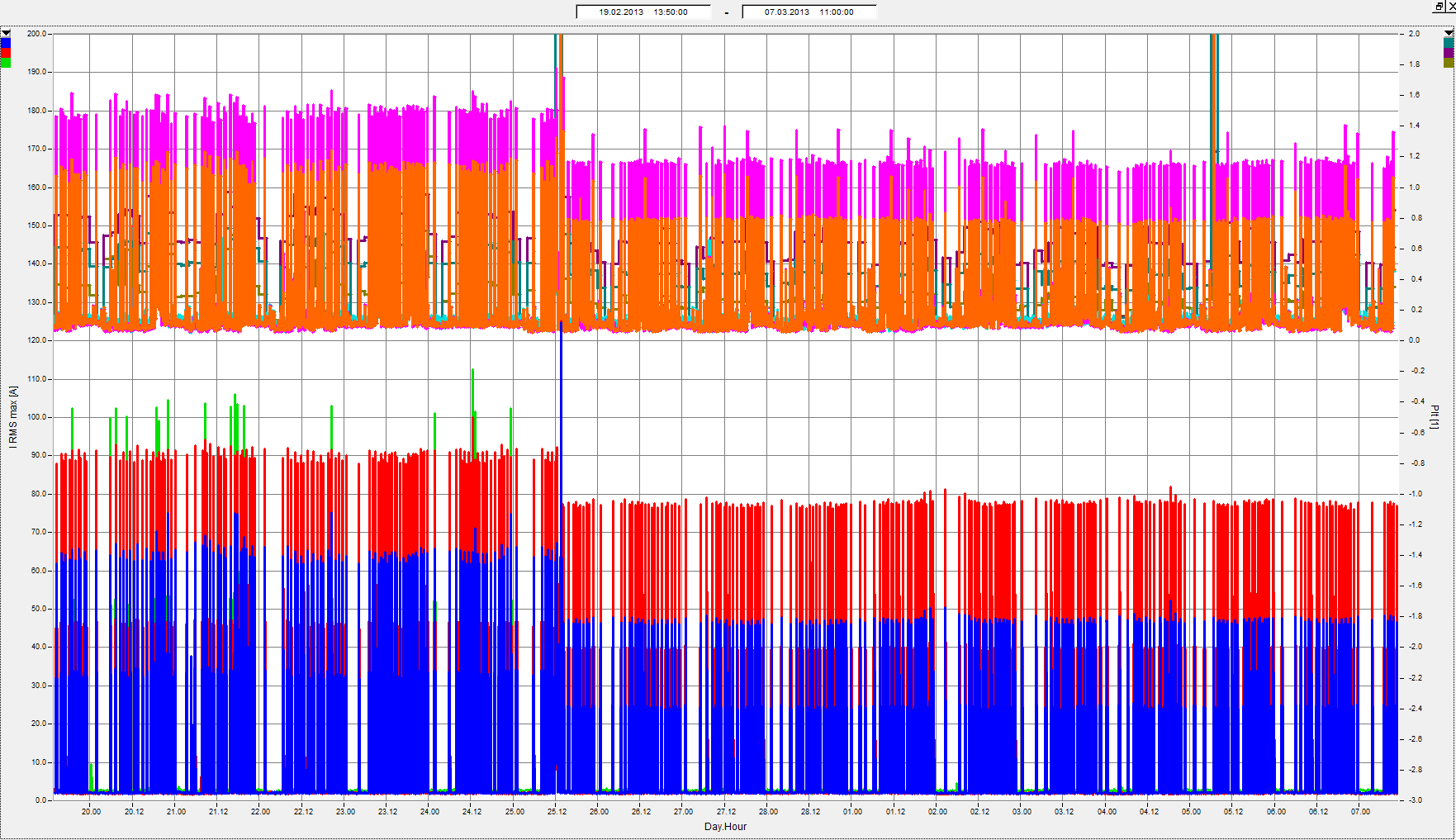

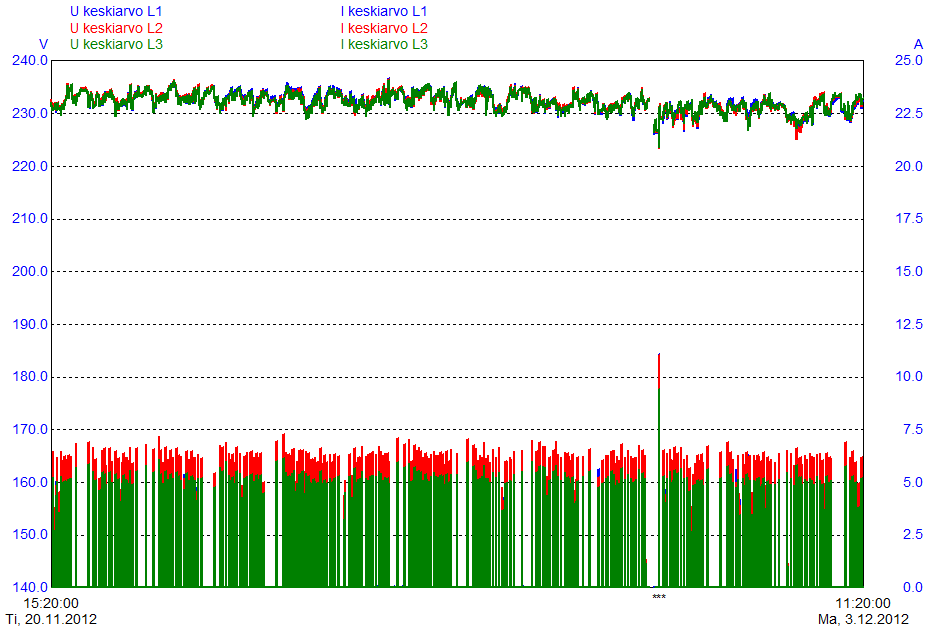

13 Jännitteen ja virtojen 10 min tehollisarvot

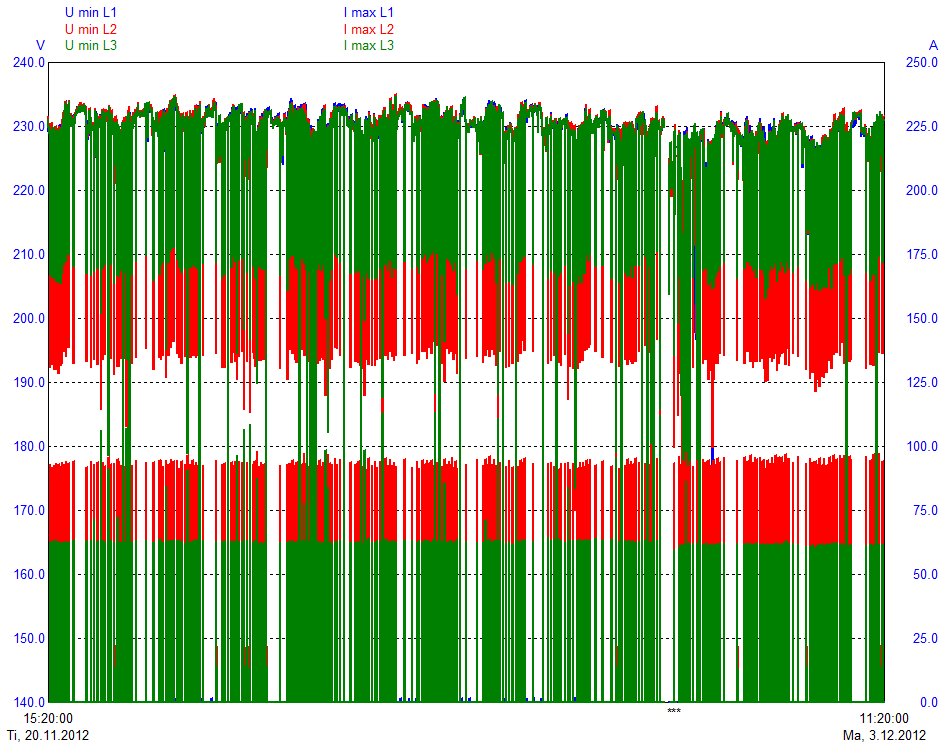

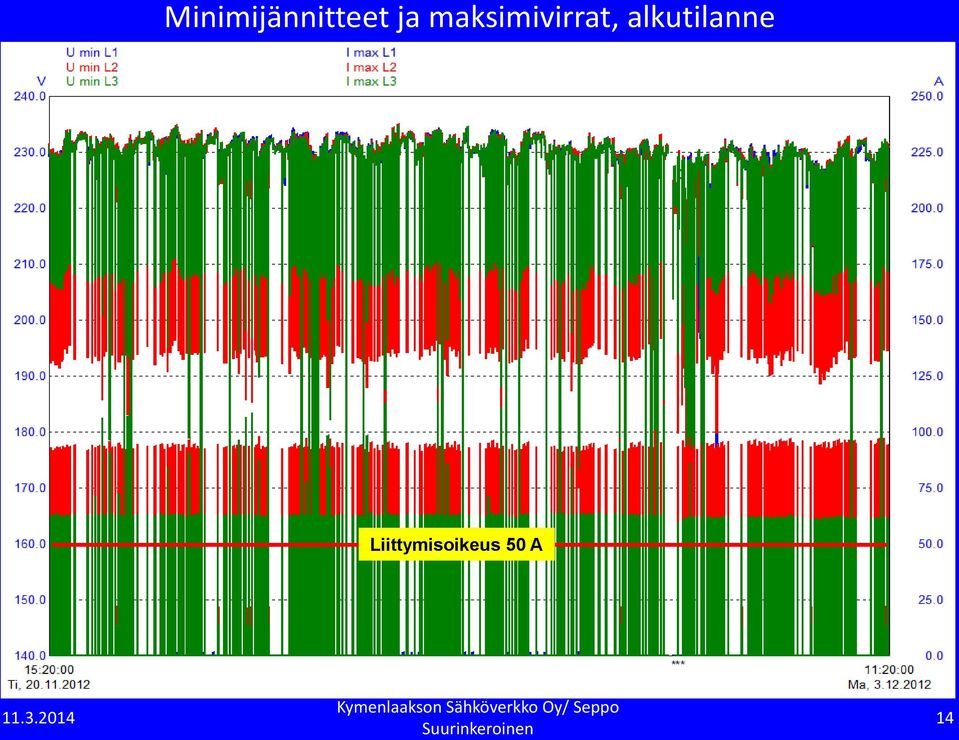

14 Minimijännitteet ja maksimivirrat, alkutilanne Liittymisoikeus 50 A

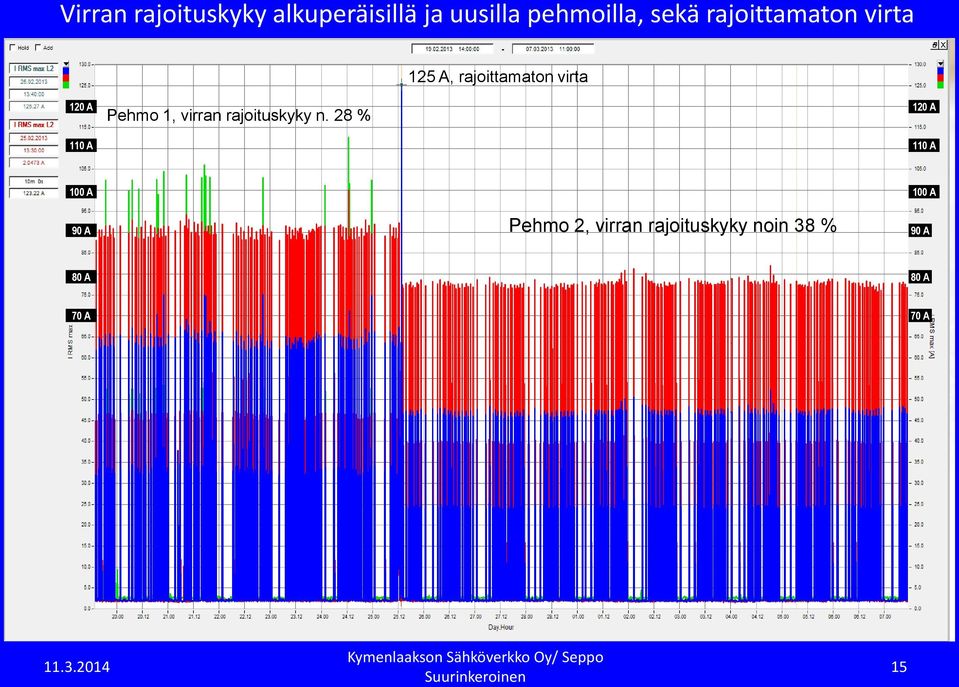

15 Virran rajoituskyky alkuperäisillä ja uusilla pehmoilla, sekä rajoittamaton virta Pehmo 1, virran rajoituskyky n. 28 % 125 A, rajoittamaton virta 120 A 120 A 110 A 110 A 100 A 90 A Pehmo 2, virran rajoituskyky noin 38 % 100 A 90 A 80 A 80 A 70 A 70 A

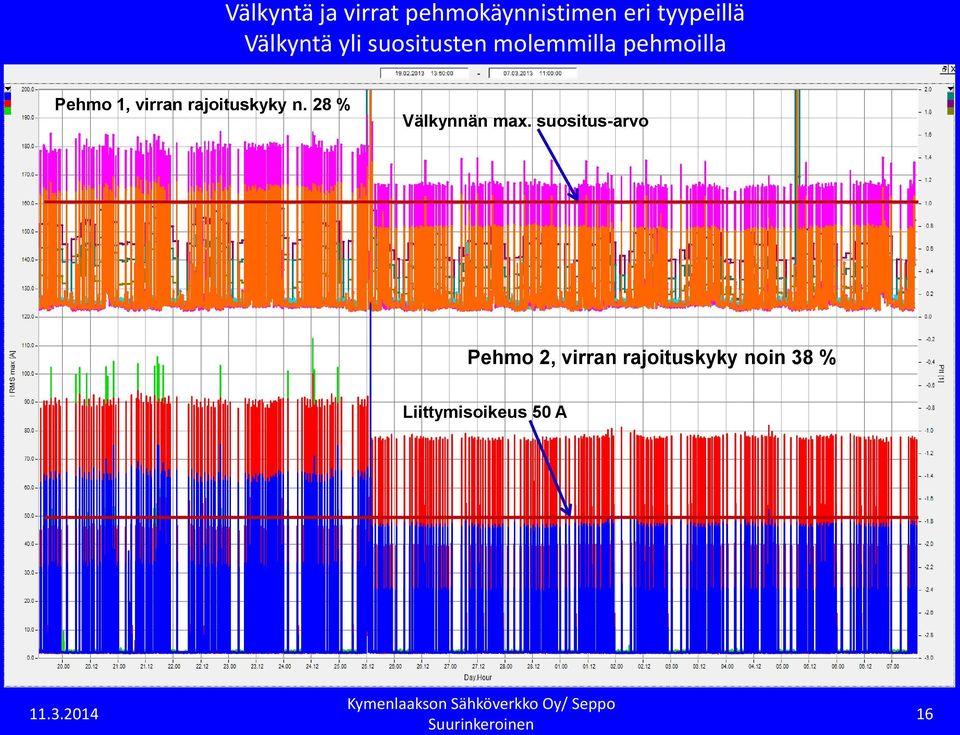

16 Välkyntä ja virrat pehmokäynnistimen eri tyypeillä Välkyntä yli suositusten molemmilla pehmoilla Pehmo 1, virran rajoituskyky n. 28 % Välkynnän max. suositus-arvo Pehmo 2, virran rajoituskyky noin 38 % Liittymisoikeus 50 A

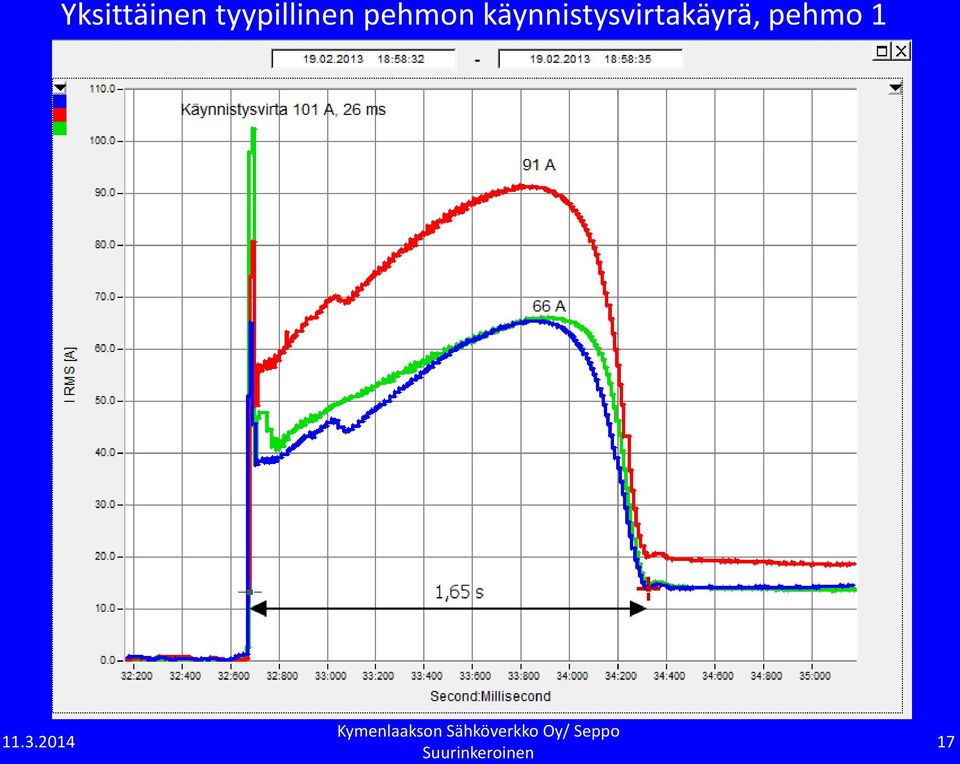

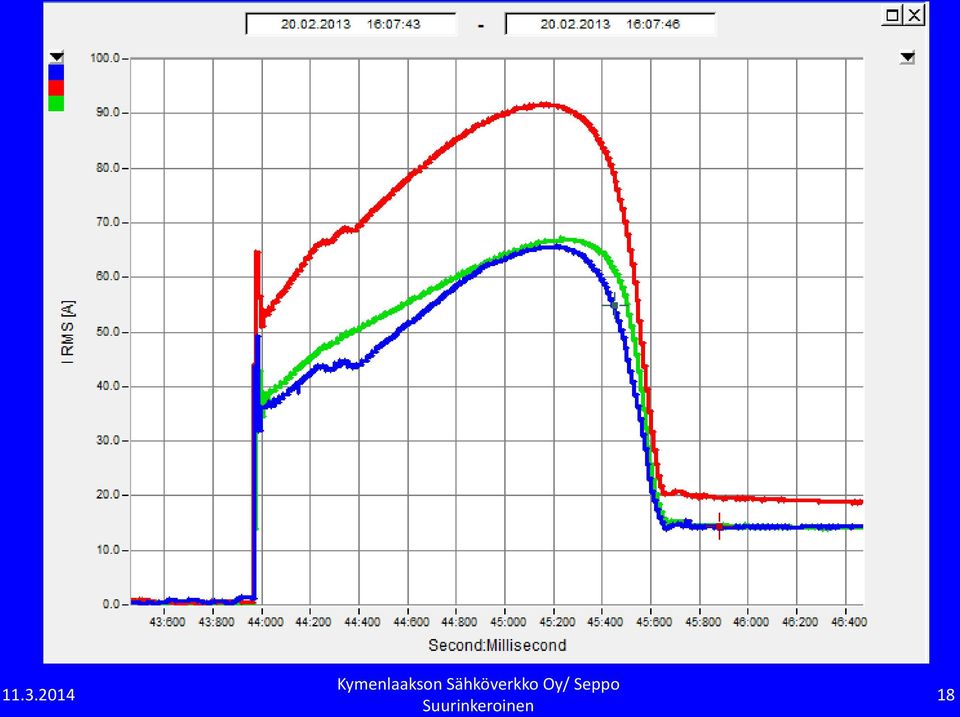

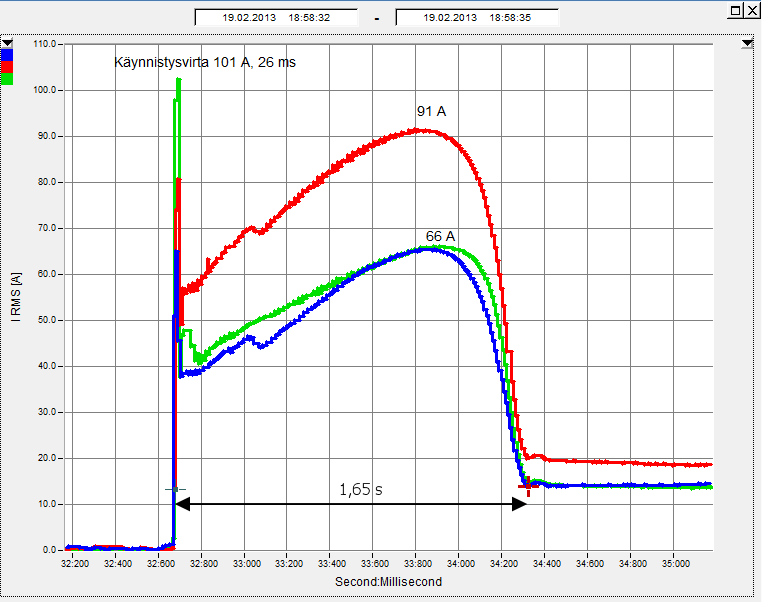

17 Yksittäinen tyypillinen pehmon käynnistysvirtakäyrä, pehmo

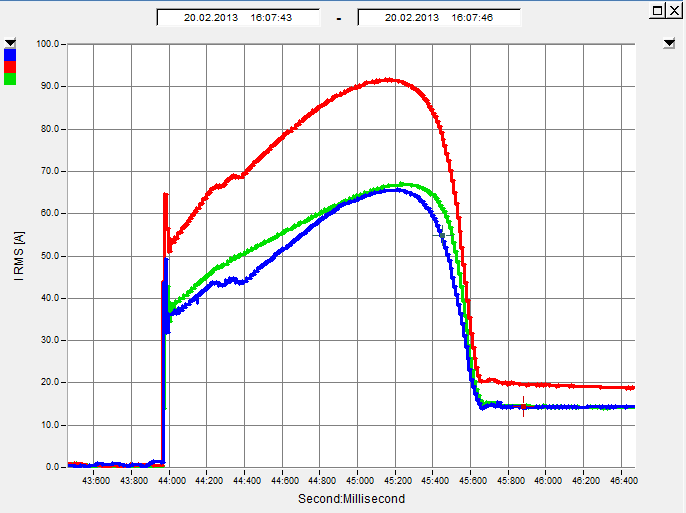

18

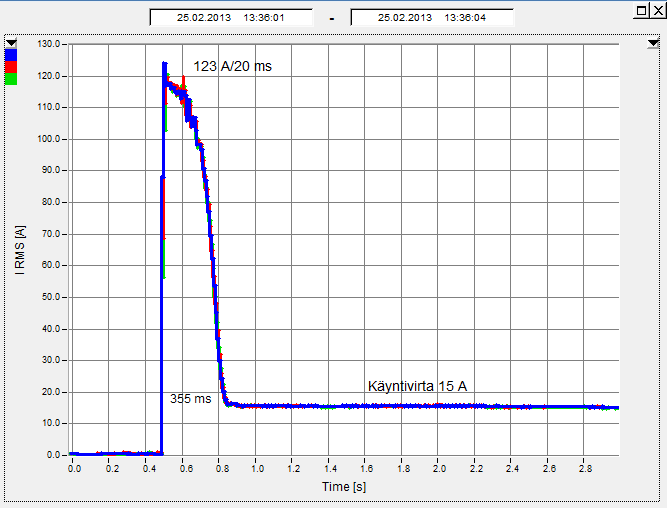

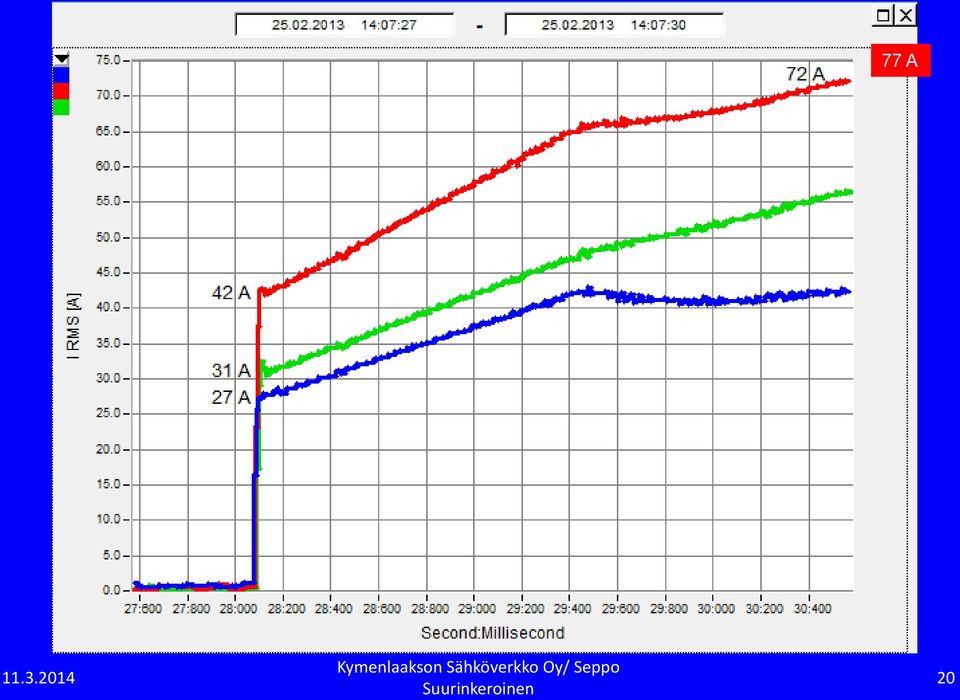

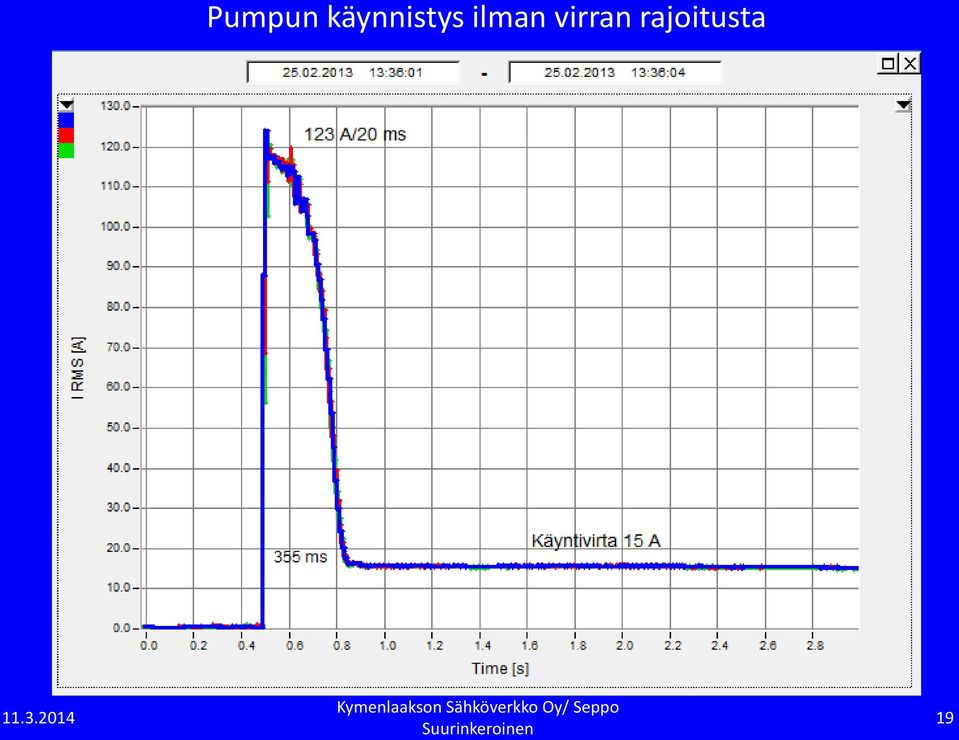

19 Pumpun käynnistys ilman virran rajoitusta

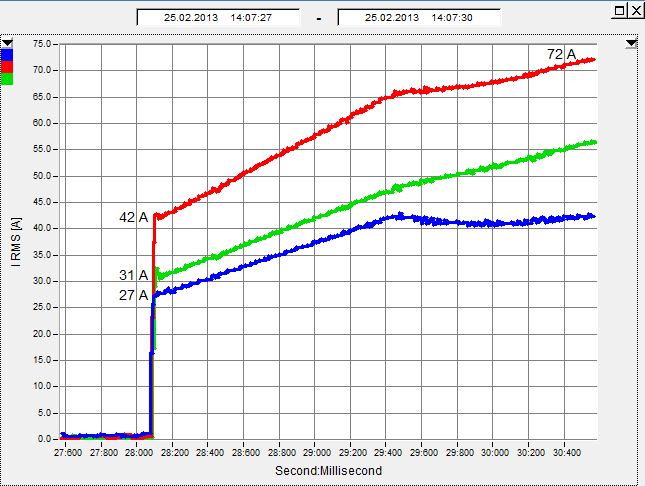

20 A

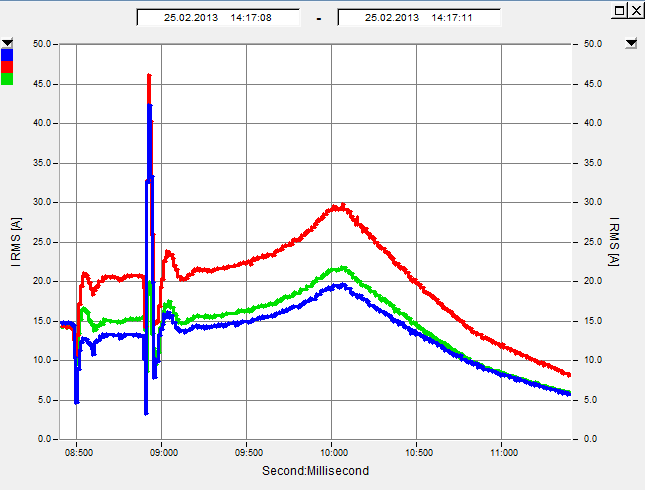

21 Pumpun pysäytysramppi aiheuttaa myös välkyntää

22 Pumpun pysäytysramppi

23 Väliraportti asiakkaalle Pehmokäynnistyskokeilujen jälkeen asiakasta kehotettu hankkimaan pumpuille joko taajuusmuuttaja tai virtoja vastaava liittymä Asiakas valitsi halvemman eli taajuusmuuttajan Seurantamittaus

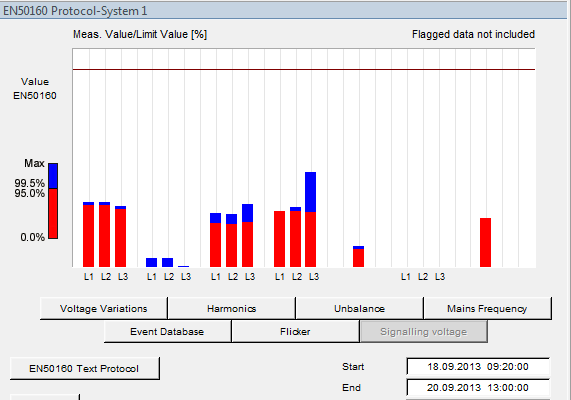

24 Yhteenveto jvp:n sähkön laadusta liittymässä taajuusmuuttajan asentamisen jälkeen. Laatu on täysin kunnossa

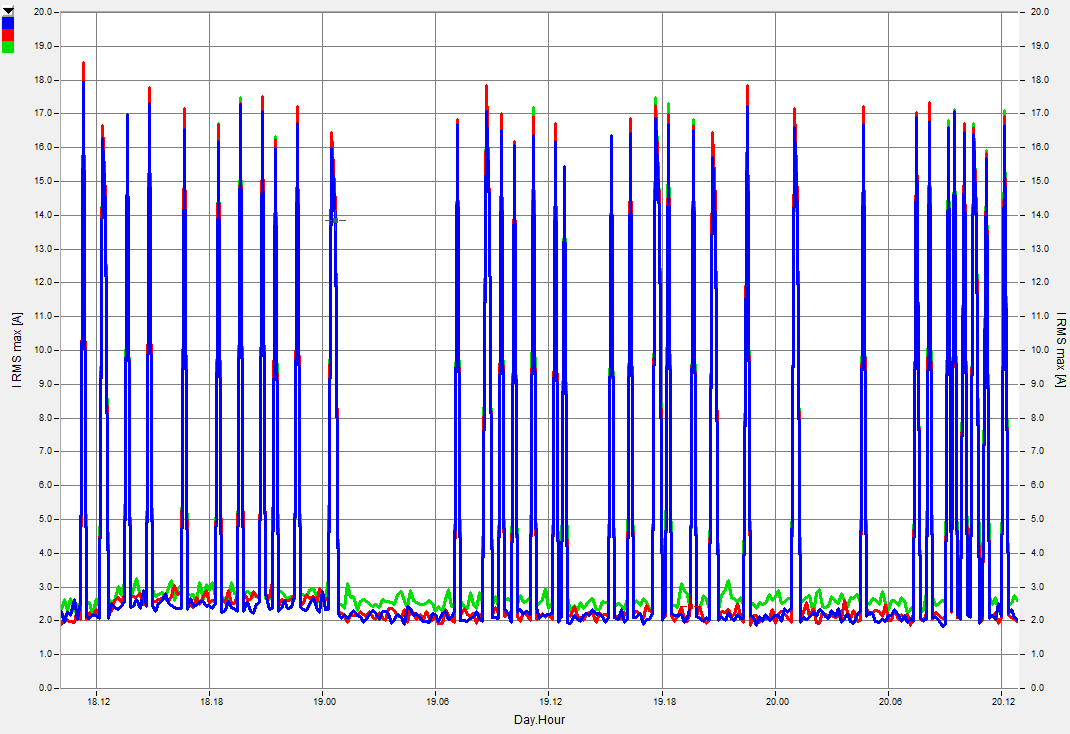

25 Taajuusmuuttajalla käynnistysvirrat noin A 18 A 16 A

26 11 kw pumpun käynnistyksen virtakäyrä taajuusmuuttajalla 17 A 15 A

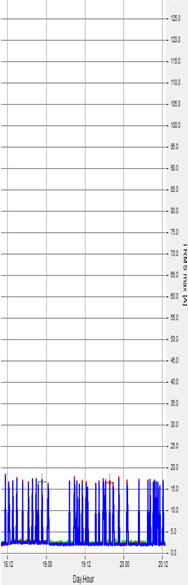

27 Käynnistysvirrat eri rajoitusmenetelmillä jätevesipumppaamo, 11 kw moottoreilla A 110 ka. n. 90A ka. n. 78A Liittymäoikeus 50 A Taajuusmuuttajalla virran rajoitus n. 86 % ka. n. 17 A

28 Tapauksen taloudellinen tarkastelu Pehmokäynnistimillä Laskentaesimerkki: varustetun pumppaamon liittymäkooksi oli tilattu 50 A, jota ylikuormitettiin A:lla. Liittymän mitoitusta suuremmat virrat aiheuttivat alueelle välkyntää, josta valitettiin. Mittauksissa välkyntä ylitti standardin. Taajuusmuuttajalla käynti- sekä käynnistysvirta jäivät alle 20 A, joten liittymäksi olisi riittänyt 25 A. Asiakas oli tilannut taajuusmuuttajan jälkeen pienennyksen vain 35 A:iin. Pääsulakkeen pienennys 50->35A 50->25 A Hintaero /v Hintaero Vuosittaisten perusmaksujen säästö Taajuusmuuttajan ja pehmojen välinen hintaero 11 kw moottorille (toimittajan ilmoittama) Nykyratkaisu, takaisinmaksuaika perusmaksuissa 5 v 2 v Jos jo suunnitteluvaiheessa olisi valittu pehmojen sijaan taajuusmuuttaja: Liittymismaksujen säästö verrattuna 35 sekä 25A liitymiin: Taajuusmuuttajalla saatu säästö olisi ollut 1. vuonna 35 ja 25 A:n liittymille: /v

29 Uusi kirja ilmestynyt. 1. painos 2013, 244 sivua

30 KIITOS AJASTANNE!
