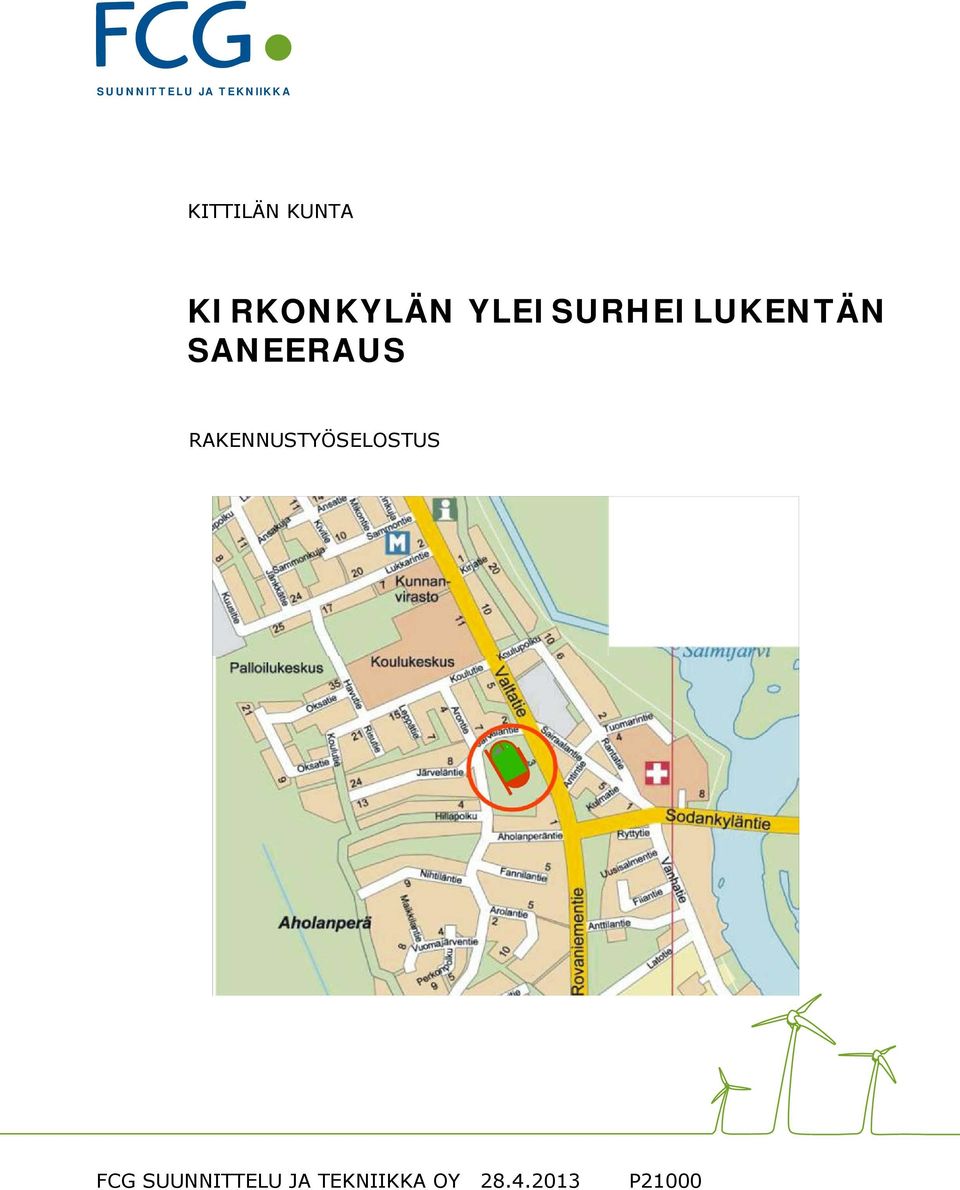

1 SUUNNITTELU JA TEKNIIKKA KITTILÄN KUNTA KIRKONKYLÄN YLEISURHEILUKENTÄN SANEERAUS RAKENNUSTYÖSELOSTUS FCG SUUNNITTELU JA TEKNIIKKA OY P21000

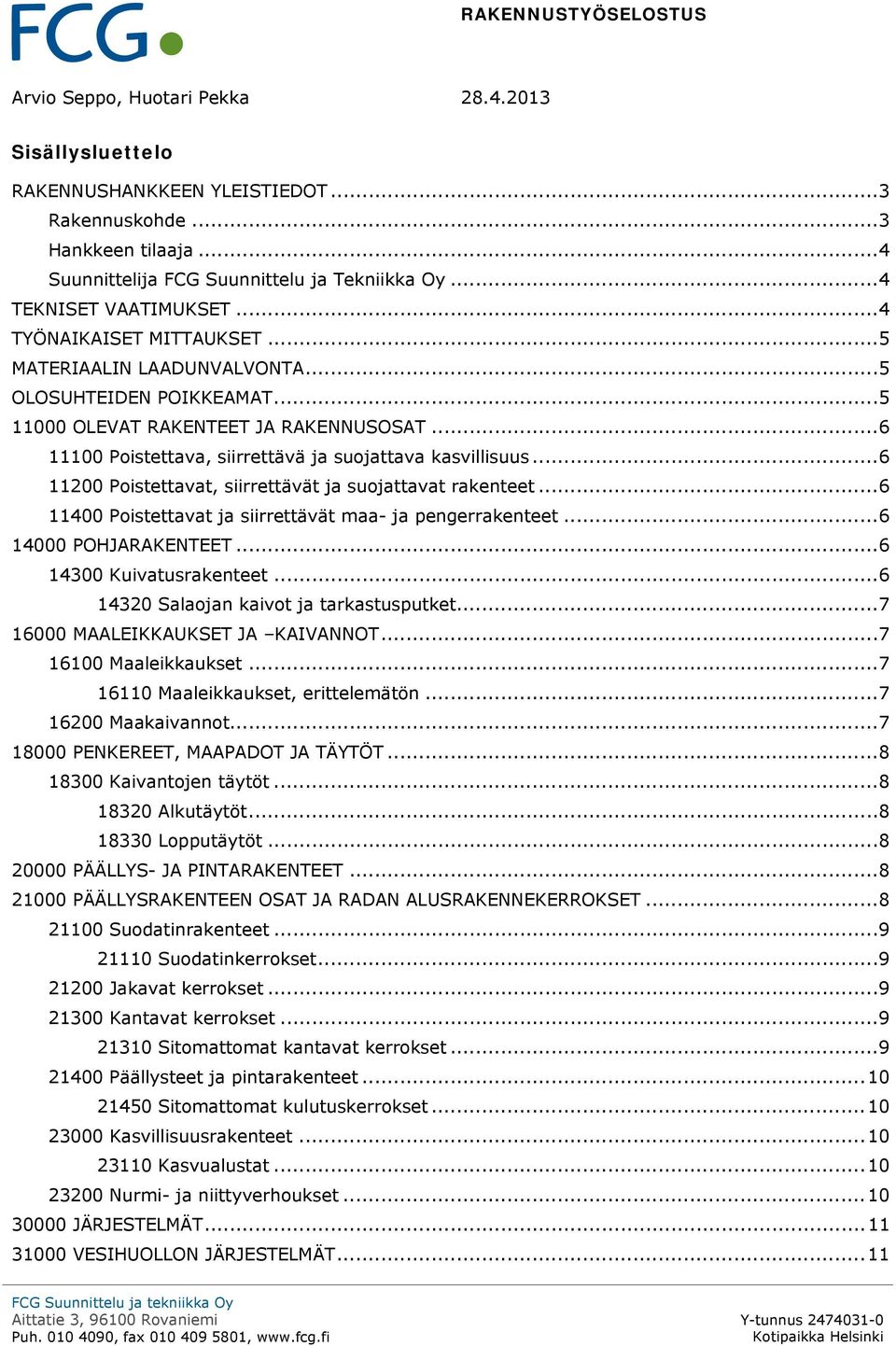

2 RAKENNUSTYÖSELOSTUS Arvio Seppo, Huotari Pekka Sisällysluettelo RAKENNUSHANKKEEN YLEISTIEDOT... 3 Rakennuskohde... 3 Hankkeen tilaaja... 4 Suunnittelija FCG Suunnittelu ja Tekniikka Oy... 4 TEKNISET VAATIMUKSET... 4 TYÖNAIKAISET MITTAUKSET... 5 MATERIAALIN LAADUNVALVONTA... 5 OLOSUHTEIDEN POIKKEAMAT OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat ja siirrettävät maa- ja pengerrakenteet POHJARAKENTEET Kuivatusrakenteet Salaojan kaivot ja tarkastusputket MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Maaleikkaukset, erittelemätön Maakaivannot PENKEREET, MAAPADOT JA TÄYTÖT Kaivantojen täytöt Alkutäytöt Lopputäytöt PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT JA RADAN ALUSRAKENNEKERROKSET Suodatinrakenteet Suodatinkerrokset Jakavat kerrokset Kantavat kerrokset Sitomattomat kantavat kerrokset Päällysteet ja pintarakenteet Sitomattomat kulutuskerrokset Kasvillisuusrakenteet Kasvualustat Nurmi- ja niittyverhoukset JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT... 11

3 RAKENNUSTYÖSELOSTUS Arvio Seppo, Huotari Pekka Hulevesiviemärit TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Aidat, puomit ja portit Metalliaidat Opastus- ja ohjausjärjestelmät SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT Liikunta- ja virkistyspaikkojen rakenteet Ulkokenttien päällys- ja pintarakenteet Liikunta- ja virkistyspaikkojen varusteet ja laitteet Ulkokenttien varusteet, laitteet ja järjestelmät Hanketehtävät Rakentamisen työmaatehtävät Työmaapalvelut Yleisen liikenteen hoito... 14

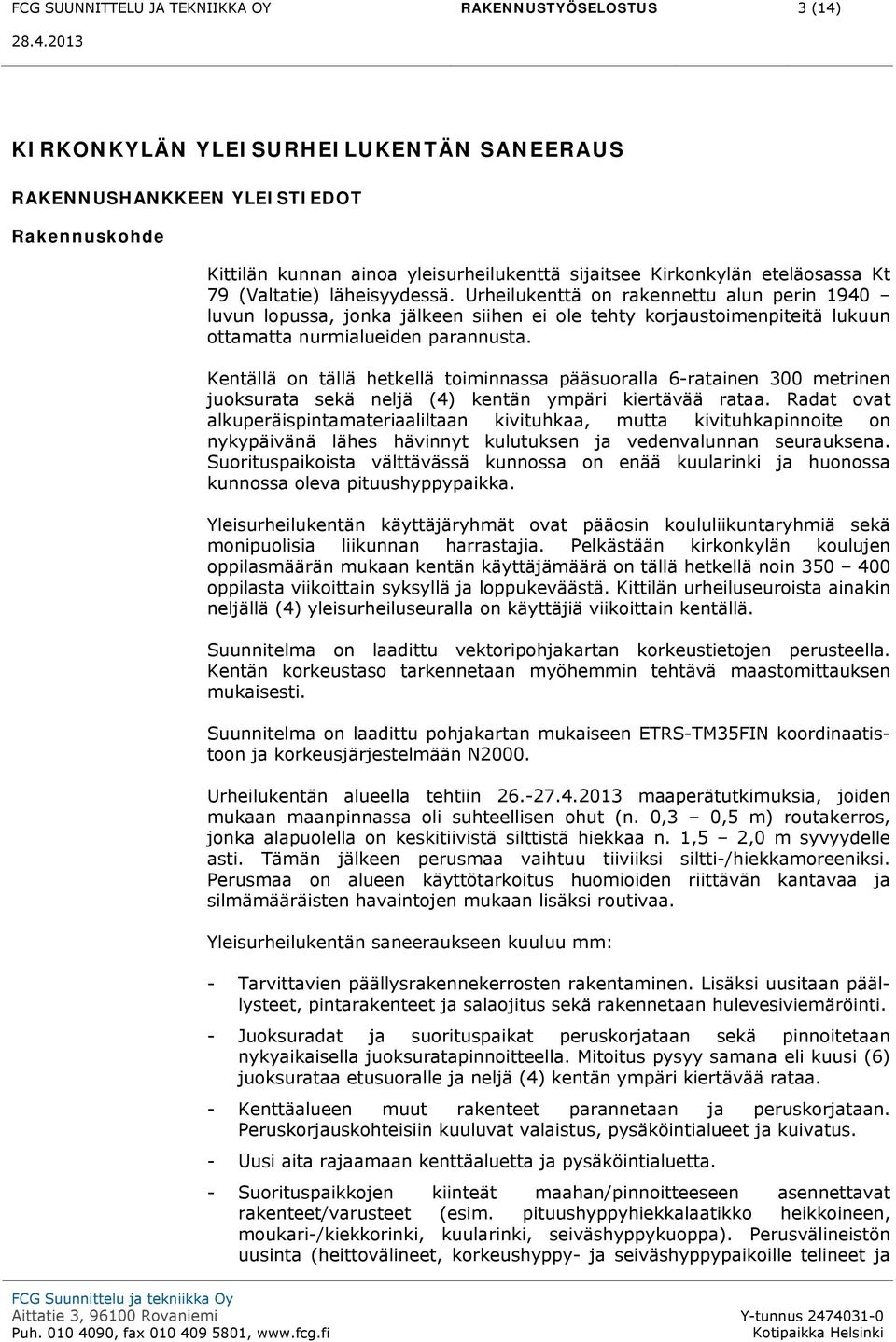

4 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 3 (14) KIRKONKYLÄN YLEISURHEILUKENTÄN SANEERAUS RAKENNUSHANKKEEN YLEISTIEDOT Rakennuskohde Kittilän kunnan ainoa yleisurheilukenttä sijaitsee Kirkonkylän eteläosassa Kt 79 (Valtatie) läheisyydessä. Urheilukenttä on rakennettu alun perin 1940 luvun lopussa, jonka jälkeen siihen ei ole tehty korjaustoimenpiteitä lukuun ottamatta nurmialueiden parannusta. Kentällä on tällä hetkellä toiminnassa pääsuoralla 6-ratainen 300 metrinen juoksurata sekä neljä (4) kentän ympäri kiertävää rataa. Radat ovat alkuperäispintamateriaaliltaan kivituhkaa, mutta kivituhkapinnoite on nykypäivänä lähes hävinnyt kulutuksen ja vedenvalunnan seurauksena. Suorituspaikoista välttävässä kunnossa on enää kuularinki ja huonossa kunnossa oleva pituushyppypaikka. Yleisurheilukentän käyttäjäryhmät ovat pääosin koululiikuntaryhmiä sekä monipuolisia liikunnan harrastajia. Pelkästään kirkonkylän koulujen oppilasmäärän mukaan kentän käyttäjämäärä on tällä hetkellä noin oppilasta viikoittain syksyllä ja loppukeväästä. Kittilän urheiluseuroista ainakin neljällä (4) yleisurheiluseuralla on käyttäjiä viikoittain kentällä. Suunnitelma on laadittu vektoripohjakartan korkeustietojen perusteella. Kentän korkeustaso tarkennetaan myöhemmin tehtävä maastomittauksen mukaisesti. Suunnitelma on laadittu pohjakartan mukaiseen ETRS-TM35FIN koordinaatistoon ja korkeusjärjestelmään N2000. Urheilukentän alueella tehtiin maaperätutkimuksia, joiden mukaan maanpinnassa oli suhteellisen ohut (n. 0,3 0,5 m) routakerros, jonka alapuolella on keskitiivistä silttistä hiekkaa n. 1,5 2,0 m syvyydelle asti. Tämän jälkeen perusmaa vaihtuu tiiviiksi siltti-/hiekkamoreeniksi. Perusmaa on alueen käyttötarkoitus huomioiden riittävän kantavaa ja silmämääräisten havaintojen mukaan lisäksi routivaa. Yleisurheilukentän saneeraukseen kuuluu mm: - Tarvittavien päällysrakennekerrosten rakentaminen. Lisäksi uusitaan päällysteet, pintarakenteet ja salaojitus sekä rakennetaan hulevesiviemäröinti. - Juoksuradat ja suorituspaikat peruskorjataan sekä pinnoitetaan nykyaikaisella juoksuratapinnoitteella. Mitoitus pysyy samana eli kuusi (6) juoksurataa etusuoralle ja neljä (4) kentän ympäri kiertävää rataa. - Kenttäalueen muut rakenteet parannetaan ja peruskorjataan. Peruskorjauskohteisiin kuuluvat valaistus, pysäköintialueet ja kuivatus. - Uusi aita rajaamaan kenttäaluetta ja pysäköintialuetta. - Suorituspaikkojen kiinteät maahan/pinnoitteeseen asennettavat rakenteet/varusteet (esim. pituushyppyhiekkalaatikko heikkoineen, moukari-/kiekkorinki, kuularinki, seiväshyppykuoppa). Perusvälineistön uusinta (heittovälineet, korkeushyppy- ja seiväshyppypaikoille telineet ja

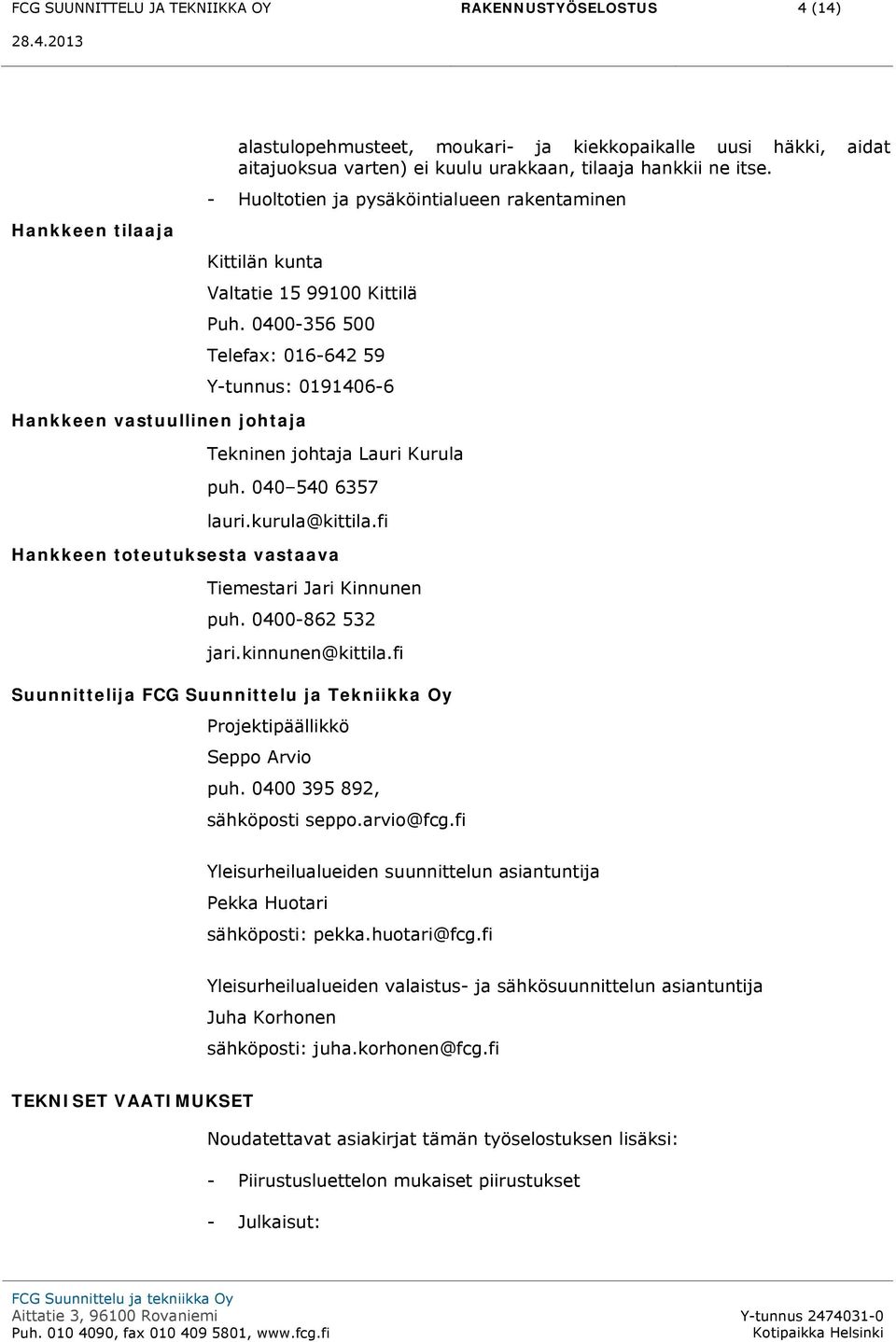

5 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 4 (14) Hankkeen tilaaja alastulopehmusteet, moukari- ja kiekkopaikalle uusi häkki, aidat aitajuoksua varten) ei kuulu urakkaan, tilaaja hankkii ne itse. - Huoltotien ja pysäköintialueen rakentaminen Kittilän kunta Valtatie Kittilä Puh Telefax: Y-tunnus: Hankkeen vastuullinen johtaja Tekninen johtaja Lauri Kurula puh lauri.kurula@kittila.fi Hankkeen toteutuksesta vastaava Tiemestari Jari Kinnunen puh jari.kinnunen@kittila.fi Suunnittelija FCG Suunnittelu ja Tekniikka Oy Projektipäällikkö Seppo Arvio puh , sähköposti seppo.arvio@fcg.fi Yleisurheilualueiden suunnittelun asiantuntija Pekka Huotari sähköposti: pekka.huotari@fcg.fi Yleisurheilualueiden valaistus- ja sähkösuunnittelun asiantuntija Juha Korhonen sähköposti: juha.korhonen@fcg.fi TEKNISET VAATIMUKSET Noudatettavat asiakirjat tämän työselostuksen lisäksi: - Piirustusluettelon mukaiset piirustukset - Julkaisut:

6 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 5 (14) TYÖNAIKAISET MITTAUKSET MATERIAALIN LAADUNVALVONTA OLOSUHTEIDEN POIKKEAMAT InfraRYL2010, Infrarakentamisen yleiset laatuvaatimukset, Osa 1 Väylät ja alueet (jäljempänä tässä selostuksessa InfraRYL ) InfraRYL2006, Infrarakentamisen yleiset laatuvaatimukset, Osa 4 Liikunta- ja virkistyspaikkojen rakenteet (jäljempänä tässä selostuksessa InfraRYL ) Urheilukenttien suunnittelu ja rakentamisopas, Opetusministeriö, liikuntapaikkajulkaisu nro 82, 2002 Liikuntapaikkojen mitat ja merkinnät, OPM:n liikuntapaikkajulkaisu 88 RIL 77, 1990, Maahan ja veteen asennettavat kestomuoviputket. Asennusohjeet. Salaojaputkien laatumääritykset, RIL Ellei toisin esitetä, tämän työselostuksen litteroiden ja kuvien numerointi viittaa julkaisun InfraRYL otsikoihin ja kuvien numeroihin. Lisäksi työssä noudatetaan materiaalitoimittajien ohjeita asennuksesta ja käsittelystä sekä tilaajan antamia määräyksiä ja ohjeita. Rakennuskohteet merkitään maastoon suunnitelmapiirustusten mukaan ennen töiden alkua. Tarkkailumittaukset tehdään myöhemmin tässä selostuksessa esitetyillä tiheyksillä ja tavoilla. Kaarteiden keskipisteet merkitään pysyvästi julkaisun IAAF Track and Field Facilities Manual 2008 kuvassa b (s. 40) esitetyllä rakenteella tai vastaavalla tavalla. Linkki em. julkaisuun löytyy osoitteesta Kaikkien käytettävien materiaalien, valmisosien ja tarvikkeiden tulee olla uusia, virheettömiä ja käyttämättömiä. Ennen niiden käyttöä tulee laadunvalvonnan varmistaa, että ne täyttävät asiakirjoissa esitetyt vaatimukset. Suunnitelmassa mainitut tarvikkeet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla, mikäli tilaaja hyväksyy vaihdon. Vastaavuuden todistamisvelvollisuus samoin kuin vastuu vaihdosta jää kuitenkin sen esittäjälle. Kaikki toimitusasiakirjat, mittaustulokset yms. liitetään työmaalla ajan tasalla pidettävään laadunvalvontakansioon. Kansio luovutetaan vastaanottotarkastuksessa rakennuttajalle. Mikäli työn aikana havaitaan suunnitelma-asiakirjoihin verrattuna merkittäviä poikkeamia, joilla on vaikutusta työn suorittamiseen ja/tai määriin, tulee niistä välittömästi informoida rakennuttajaa.

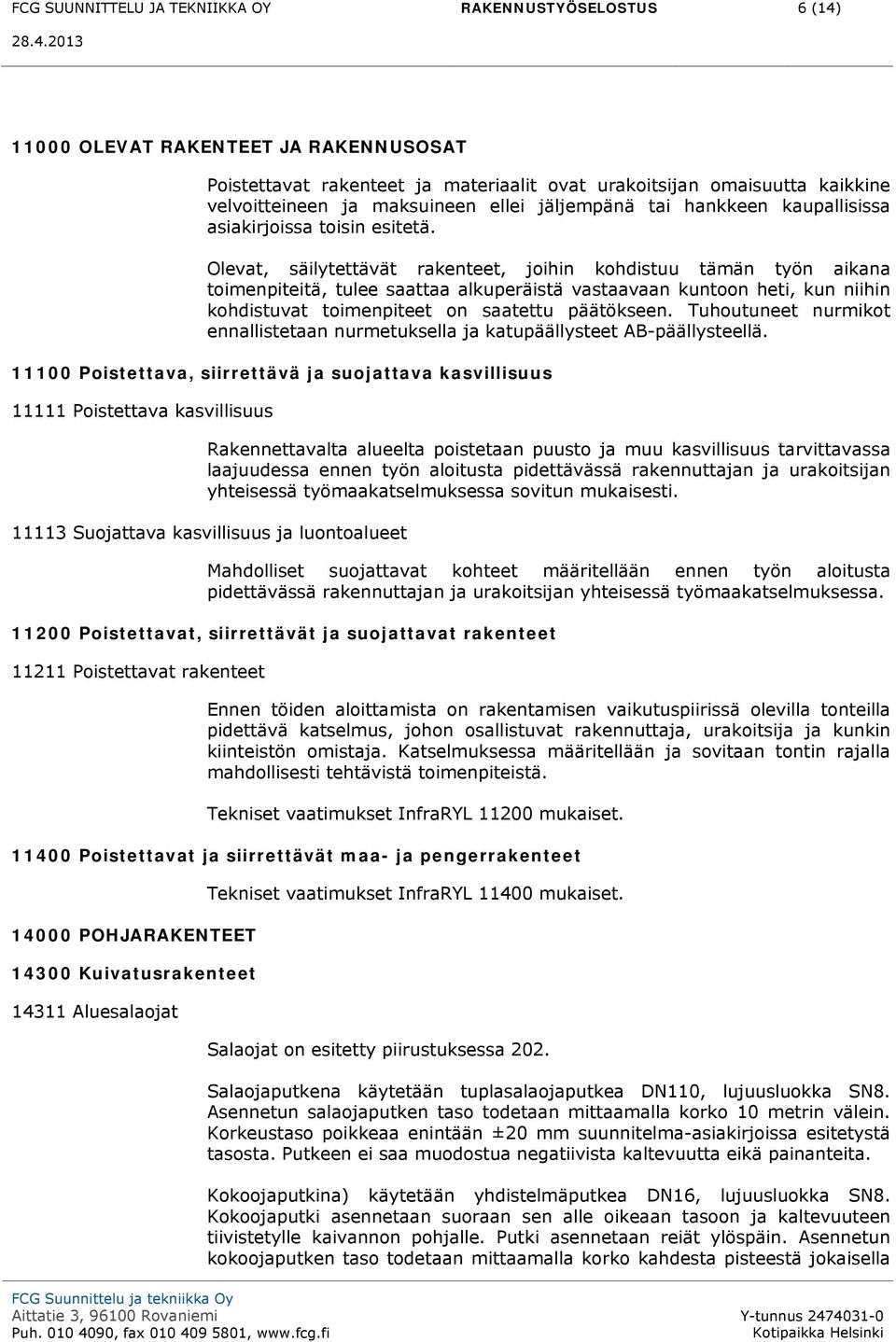

7 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 6 (14) OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettavat rakenteet ja materiaalit ovat urakoitsijan omaisuutta kaikkine velvoitteineen ja maksuineen ellei jäljempänä tai hankkeen kaupallisissa asiakirjoissa toisin esitetä. Olevat, säilytettävät rakenteet, joihin kohdistuu tämän työn aikana toimenpiteitä, tulee saattaa alkuperäistä vastaavaan kuntoon heti, kun niihin kohdistuvat toimenpiteet on saatettu päätökseen. Tuhoutuneet nurmikot ennallistetaan nurmetuksella ja katupäällysteet AB-päällysteellä Poistettava, siirrettävä ja suojattava kasvillisuus Poistettava kasvillisuus Rakennettavalta alueelta poistetaan puusto ja muu kasvillisuus tarvittavassa laajuudessa ennen työn aloitusta pidettävässä rakennuttajan ja urakoitsijan yhteisessä työmaakatselmuksessa sovitun mukaisesti Suojattava kasvillisuus ja luontoalueet Mahdolliset suojattavat kohteet määritellään ennen työn aloitusta pidettävässä rakennuttajan ja urakoitsijan yhteisessä työmaakatselmuksessa Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat rakenteet Ennen töiden aloittamista on rakentamisen vaikutuspiirissä olevilla tonteilla pidettävä katselmus, johon osallistuvat rakennuttaja, urakoitsija ja kunkin kiinteistön omistaja. Katselmuksessa määritellään ja sovitaan tontin rajalla mahdollisesti tehtävistä toimenpiteistä. Tekniset vaatimukset InfraRYL mukaiset Poistettavat ja siirrettävät maa- ja pengerrakenteet POHJARAKENTEET Kuivatusrakenteet Aluesalaojat Tekniset vaatimukset InfraRYL mukaiset. Salaojat on esitetty piirustuksessa 202. Salaojaputkena käytetään tuplasalaojaputkea DN110, lujuusluokka SN8. Asennetun salaojaputken taso todetaan mittaamalla korko 10 metrin välein. Korkeustaso poikkeaa enintään ±20 mm suunnitelma-asiakirjoissa esitetystä tasosta. Putkeen ei saa muodostua negatiivista kaltevuutta eikä painanteita. Kokoojaputkina) käytetään yhdistelmäputkea DN16, lujuusluokka SN8. Kokoojaputki asennetaan suoraan sen alle oikeaan tasoon ja kaltevuuteen tiivistetylle kaivannon pohjalle. Putki asennetaan reiät ylöspäin. Asennetun kokoojaputken taso todetaan mittaamalla korko kahdesta pisteestä jokaisella

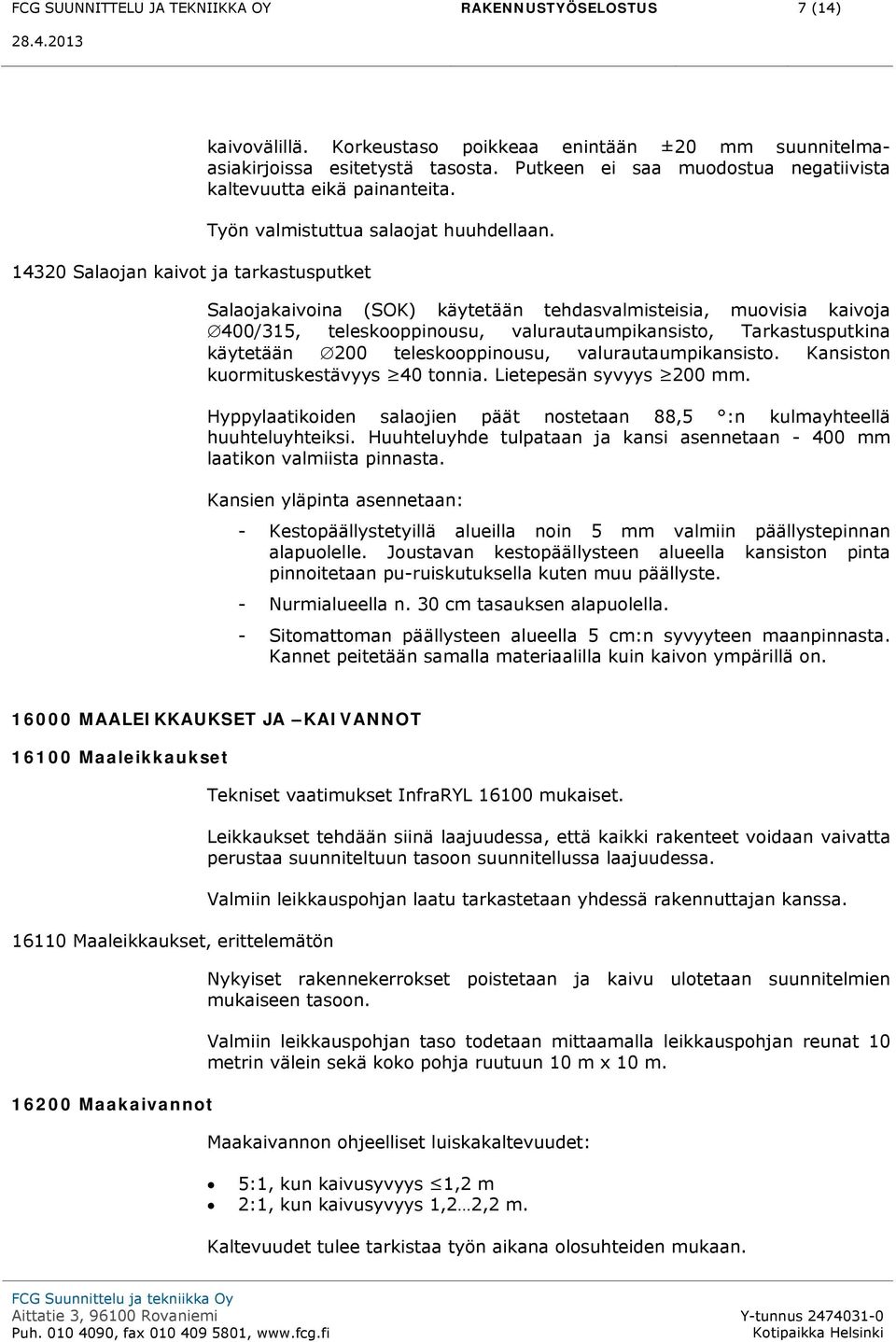

8 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 7 (14) Salaojan kaivot ja tarkastusputket kaivovälillä. Korkeustaso poikkeaa enintään ±20 mm suunnitelmaasiakirjoissa esitetystä tasosta. Putkeen ei saa muodostua negatiivista kaltevuutta eikä painanteita. Työn valmistuttua salaojat huuhdellaan. Salaojakaivoina (SOK) käytetään tehdasvalmisteisia, muovisia kaivoja 400/315, teleskooppinousu, valurautaumpikansisto, Tarkastusputkina käytetään 200 teleskooppinousu, valurautaumpikansisto. Kansiston kuormituskestävyys 40 tonnia. Lietepesän syvyys 200 mm. Hyppylaatikoiden salaojien päät nostetaan 88,5 :n kulmayhteellä huuhteluyhteiksi. Huuhteluyhde tulpataan ja kansi asennetaan mm laatikon valmiista pinnasta. Kansien yläpinta asennetaan: - Kestopäällystetyillä alueilla noin 5 mm valmiin päällystepinnan alapuolelle. Joustavan kestopäällysteen alueella kansiston pinta pinnoitetaan pu-ruiskutuksella kuten muu päällyste. - Nurmialueella n. 30 cm tasauksen alapuolella. - Sitomattoman päällysteen alueella 5 cm:n syvyyteen maanpinnasta. Kannet peitetään samalla materiaalilla kuin kaivon ympärillä on MAALEIKKAUKSET JA KAIVANNOT Maaleikkaukset Maaleikkaukset, erittelemätön Maakaivannot Tekniset vaatimukset InfraRYL mukaiset. Leikkaukset tehdään siinä laajuudessa, että kaikki rakenteet voidaan vaivatta perustaa suunniteltuun tasoon suunnitellussa laajuudessa. Valmiin leikkauspohjan laatu tarkastetaan yhdessä rakennuttajan kanssa. Nykyiset rakennekerrokset poistetaan ja kaivu ulotetaan suunnitelmien mukaiseen tasoon. Valmiin leikkauspohjan taso todetaan mittaamalla leikkauspohjan reunat 10 metrin välein sekä koko pohja ruutuun 10 m x 10 m. Maakaivannon ohjeelliset luiskakaltevuudet: 5:1, kun kaivusyvyys 1,2 m 2:1, kun kaivusyvyys 1,2 2,2 m. Kaltevuudet tulee tarkistaa työn aikana olosuhteiden mukaan.

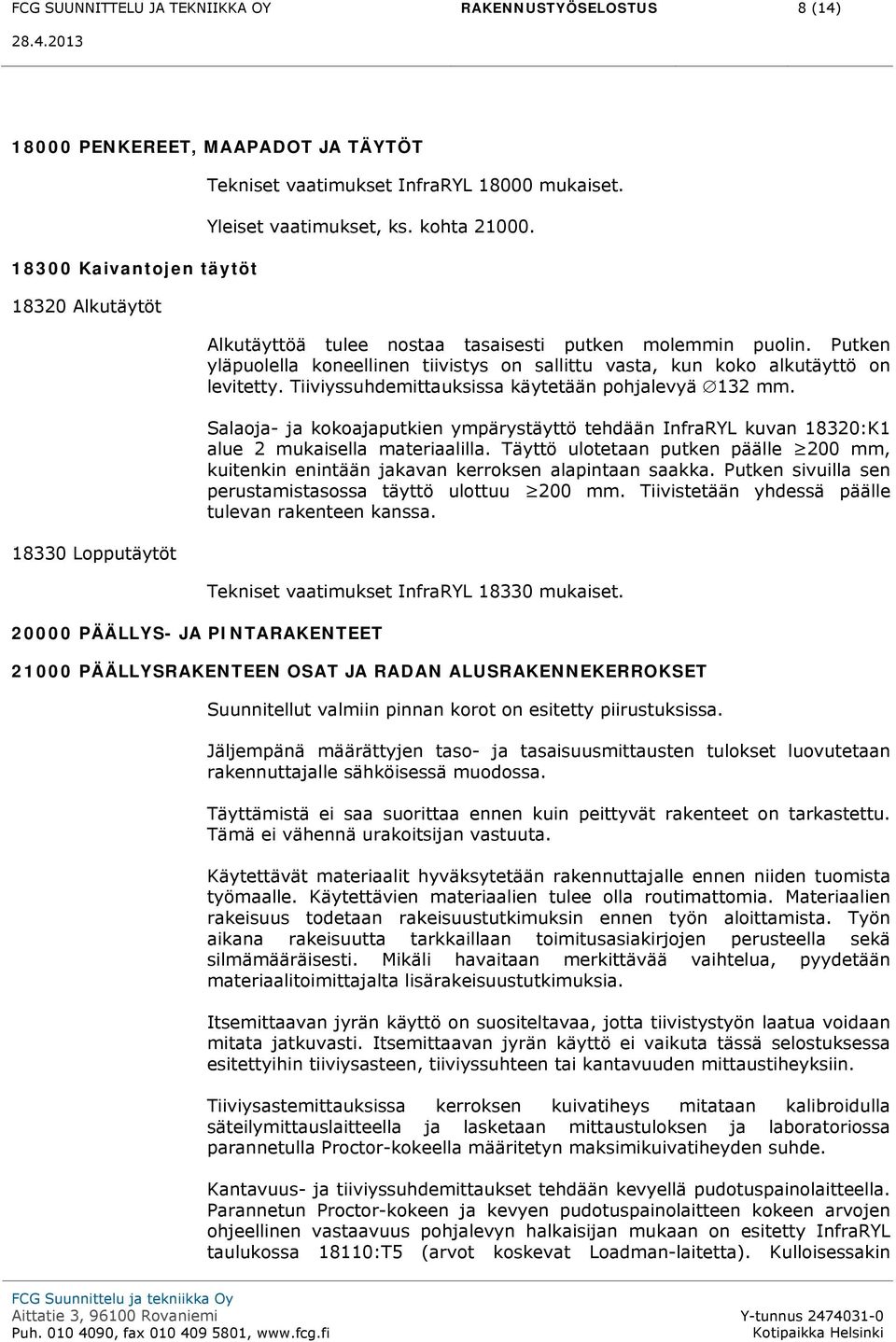

9 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 8 (14) PENKEREET, MAAPADOT JA TÄYTÖT Kaivantojen täytöt Alkutäytöt Lopputäytöt Tekniset vaatimukset InfraRYL mukaiset. Yleiset vaatimukset, ks. kohta PÄÄLLYS- JA PINTARAKENTEET Alkutäyttöä tulee nostaa tasaisesti putken molemmin puolin. Putken yläpuolella koneellinen tiivistys on sallittu vasta, kun koko alkutäyttö on levitetty. Tiiviyssuhdemittauksissa käytetään pohjalevyä 132 mm. Salaoja- ja kokoajaputkien ympärystäyttö tehdään InfraRYL kuvan 18320:K1 alue 2 mukaisella materiaalilla. Täyttö ulotetaan putken päälle 200 mm, kuitenkin enintään jakavan kerroksen alapintaan saakka. Putken sivuilla sen perustamistasossa täyttö ulottuu 200 mm. Tiivistetään yhdessä päälle tulevan rakenteen kanssa. Tekniset vaatimukset InfraRYL mukaiset PÄÄLLYSRAKENTEEN OSAT JA RADAN ALUSRAKENNEKERROKSET Suunnitellut valmiin pinnan korot on esitetty piirustuksissa. Jäljempänä määrättyjen taso- ja tasaisuusmittausten tulokset luovutetaan rakennuttajalle sähköisessä muodossa. Täyttämistä ei saa suorittaa ennen kuin peittyvät rakenteet on tarkastettu. Tämä ei vähennä urakoitsijan vastuuta. Käytettävät materiaalit hyväksytetään rakennuttajalle ennen niiden tuomista työmaalle. Käytettävien materiaalien tulee olla routimattomia. Materiaalien rakeisuus todetaan rakeisuustutkimuksin ennen työn aloittamista. Työn aikana rakeisuutta tarkkaillaan toimitusasiakirjojen perusteella sekä silmämääräisesti. Mikäli havaitaan merkittävää vaihtelua, pyydetään materiaalitoimittajalta lisärakeisuustutkimuksia. Itsemittaavan jyrän käyttö on suositeltavaa, jotta tiivistystyön laatua voidaan mitata jatkuvasti. Itsemittaavan jyrän käyttö ei vaikuta tässä selostuksessa esitettyihin tiiviysasteen, tiiviyssuhteen tai kantavuuden mittaustiheyksiin. Tiiviysastemittauksissa kerroksen kuivatiheys mitataan kalibroidulla säteilymittauslaitteella ja lasketaan mittaustuloksen ja laboratoriossa parannetulla Proctor-kokeella määritetyn maksimikuivatiheyden suhde. Kantavuus- ja tiiviyssuhdemittaukset tehdään kevyellä pudotuspainolaitteella. Parannetun Proctor-kokeen ja kevyen pudotuspainolaitteen kokeen arvojen ohjeellinen vastaavuus pohjalevyn halkaisijan mukaan on esitetty InfraRYL taulukossa 18110:T5 (arvot koskevat Loadman-laitetta). Kulloisessakin

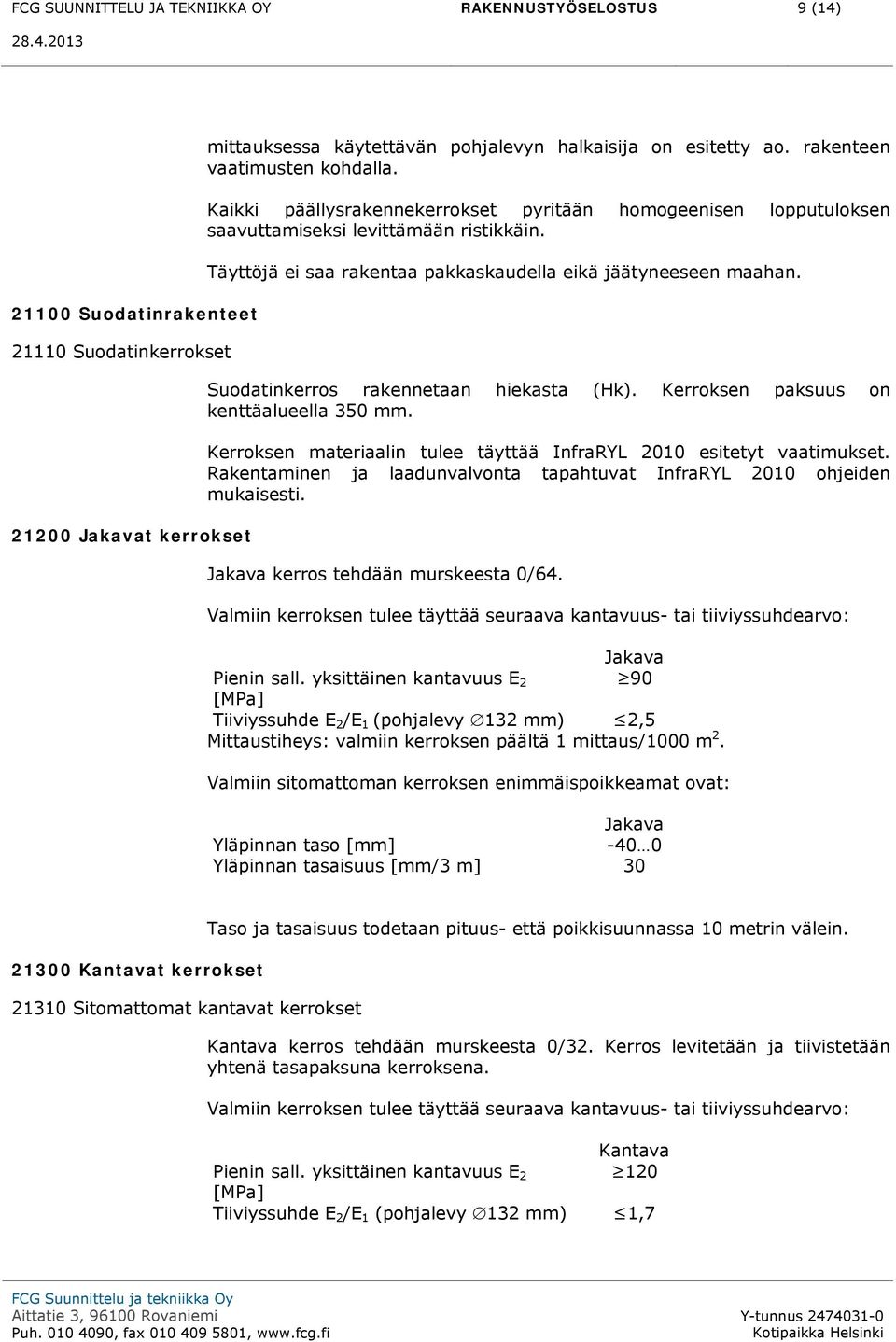

10 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 9 (14) Suodatinrakenteet Suodatinkerrokset Jakavat kerrokset mittauksessa käytettävän pohjalevyn halkaisija on esitetty ao. rakenteen vaatimusten kohdalla. Kaikki päällysrakennekerrokset pyritään homogeenisen lopputuloksen saavuttamiseksi levittämään ristikkäin. Täyttöjä ei saa rakentaa pakkaskaudella eikä jäätyneeseen maahan. Suodatinkerros rakennetaan hiekasta (Hk). Kerroksen paksuus on kenttäalueella 350 mm. Kerroksen materiaalin tulee täyttää InfraRYL 2010 esitetyt vaatimukset. Rakentaminen ja laadunvalvonta tapahtuvat InfraRYL 2010 ohjeiden mukaisesti. Jakava kerros tehdään murskeesta 0/64. Valmiin kerroksen tulee täyttää seuraava kantavuus- tai tiiviyssuhdearvo: Jakava Pienin sall. yksittäinen kantavuus E 2 90 [MPa] Tiiviyssuhde E 2 /E 1 (pohjalevy 132 mm) 2,5 Mittaustiheys: valmiin kerroksen päältä 1 mittaus/1000 m 2. Valmiin sitomattoman kerroksen enimmäispoikkeamat ovat: Jakava Yläpinnan taso [mm] Yläpinnan tasaisuus [mm/3 m] Kantavat kerrokset Sitomattomat kantavat kerrokset Taso ja tasaisuus todetaan pituus- että poikkisuunnassa 10 metrin välein. Kantava kerros tehdään murskeesta 0/32. Kerros levitetään ja tiivistetään yhtenä tasapaksuna kerroksena. Valmiin kerroksen tulee täyttää seuraava kantavuus- tai tiiviyssuhdearvo: Kantava Pienin sall. yksittäinen kantavuus E [MPa] Tiiviyssuhde E 2 /E 1 (pohjalevy 132 mm) 1,7

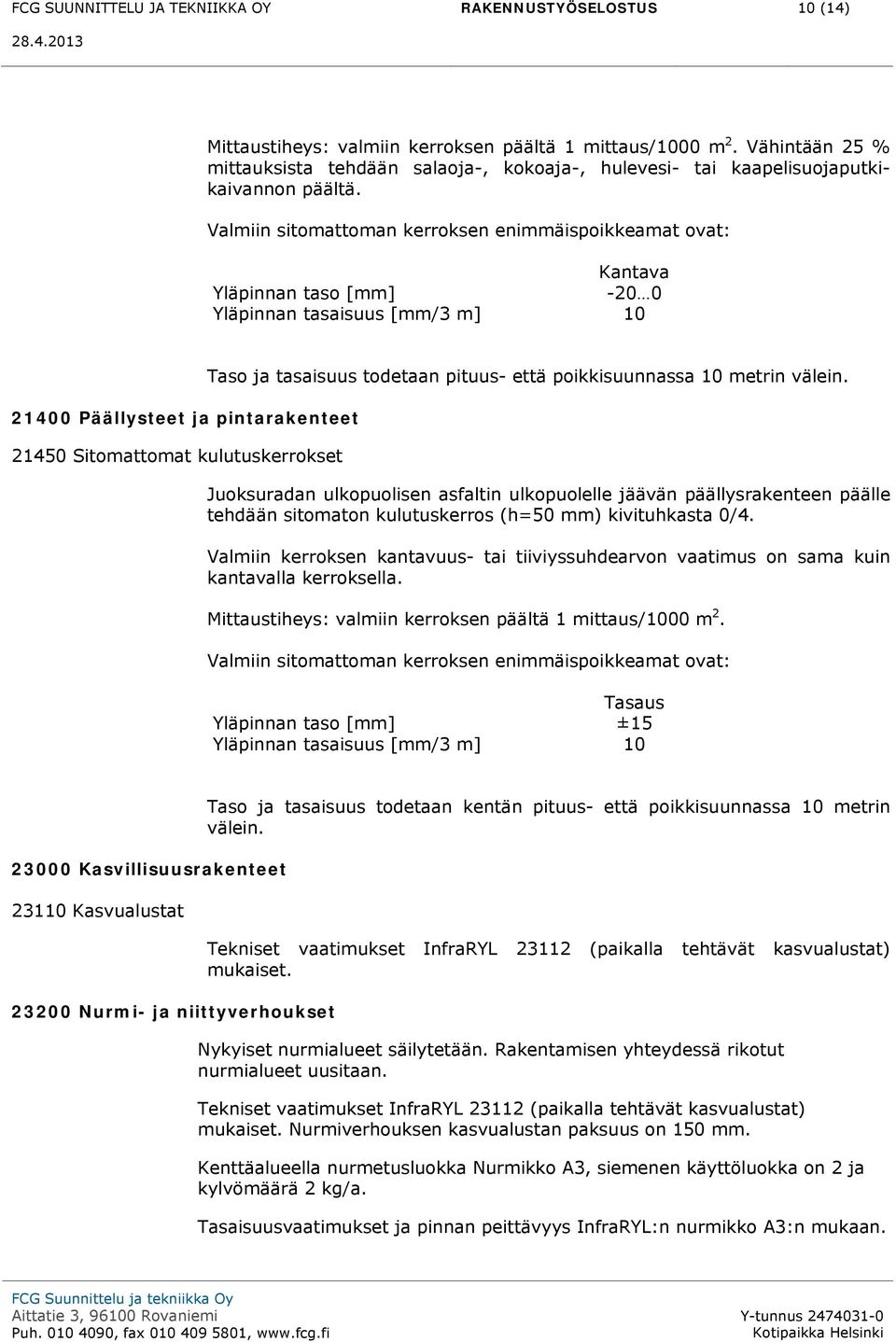

11 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 10 (14) Mittaustiheys: valmiin kerroksen päältä 1 mittaus/1000 m 2. Vähintään 25 % mittauksista tehdään salaoja-, kokoaja-, hulevesi- tai kaapelisuojaputkikaivannon päältä. Valmiin sitomattoman kerroksen enimmäispoikkeamat ovat: Kantava Yläpinnan taso [mm] Yläpinnan tasaisuus [mm/3 m] Päällysteet ja pintarakenteet Sitomattomat kulutuskerrokset Taso ja tasaisuus todetaan pituus- että poikkisuunnassa 10 metrin välein. Juoksuradan ulkopuolisen asfaltin ulkopuolelle jäävän päällysrakenteen päälle tehdään sitomaton kulutuskerros (h=50 mm) kivituhkasta 0/4. Valmiin kerroksen kantavuus- tai tiiviyssuhdearvon vaatimus on sama kuin kantavalla kerroksella. Mittaustiheys: valmiin kerroksen päältä 1 mittaus/1000 m 2. Valmiin sitomattoman kerroksen enimmäispoikkeamat ovat: Tasaus Yläpinnan taso [mm] ±15 Yläpinnan tasaisuus [mm/3 m] Kasvillisuusrakenteet Kasvualustat Nurmi- ja niittyverhoukset Taso ja tasaisuus todetaan kentän pituus- että poikkisuunnassa 10 metrin välein. Tekniset vaatimukset InfraRYL (paikalla tehtävät kasvualustat) mukaiset. Nykyiset nurmialueet säilytetään. Rakentamisen yhteydessä rikotut nurmialueet uusitaan. Tekniset vaatimukset InfraRYL (paikalla tehtävät kasvualustat) mukaiset. Nurmiverhouksen kasvualustan paksuus on 150 mm. Kenttäalueella nurmetusluokka Nurmikko A3, siemenen käyttöluokka on 2 ja kylvömäärä 2 kg/a. Tasaisuusvaatimukset ja pinnan peittävyys InfraRYL:n nurmikko A3:n mukaan.

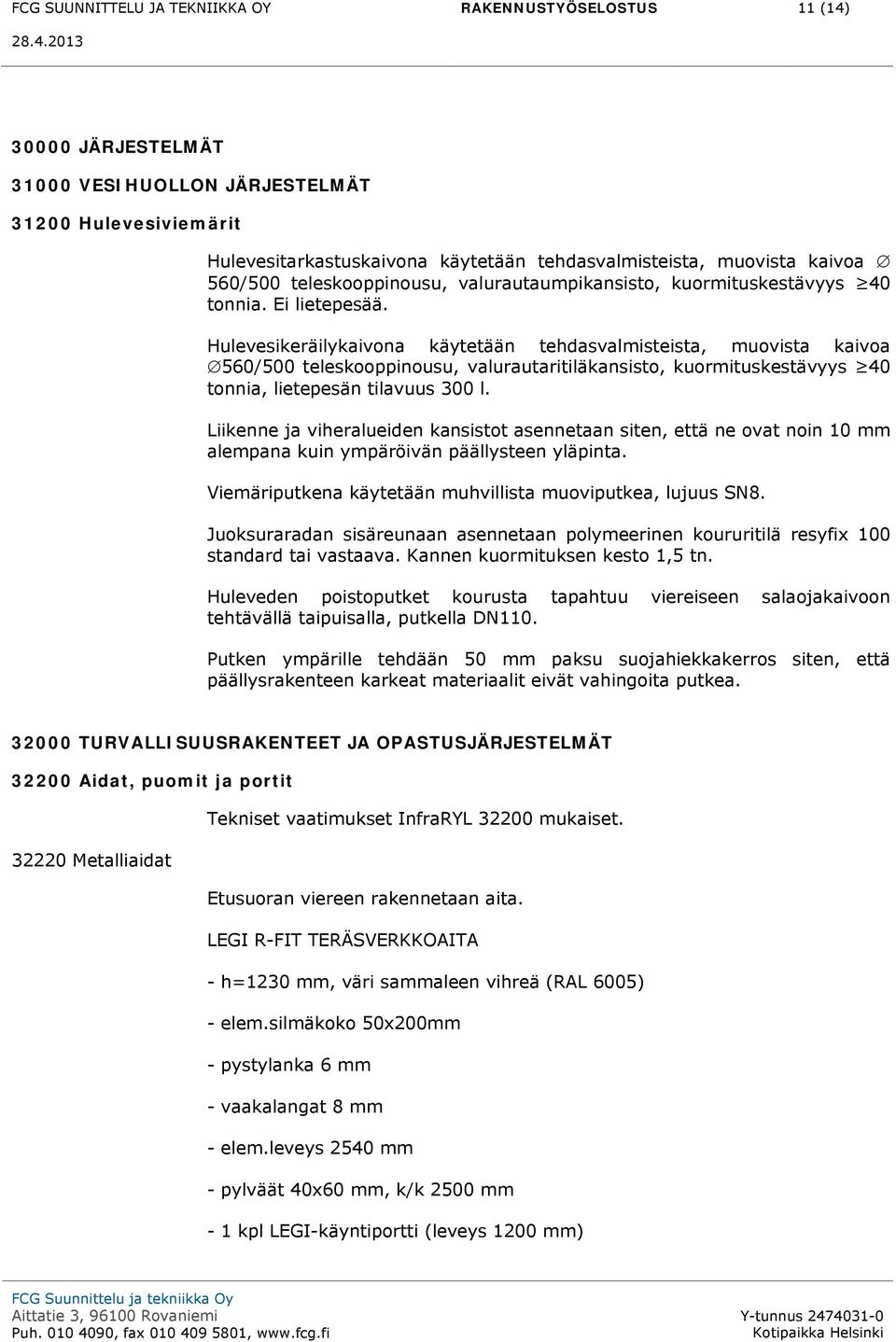

12 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 11 (14) JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Hulevesiviemärit Hulevesitarkastuskaivona käytetään tehdasvalmisteista, muovista kaivoa 560/500 teleskooppinousu, valurautaumpikansisto, kuormituskestävyys 40 tonnia. Ei lietepesää. Hulevesikeräilykaivona käytetään tehdasvalmisteista, muovista kaivoa 560/500 teleskooppinousu, valurautaritiläkansisto, kuormituskestävyys 40 tonnia, lietepesän tilavuus 300 l. Liikenne ja viheralueiden kansistot asennetaan siten, että ne ovat noin 10 mm alempana kuin ympäröivän päällysteen yläpinta. Viemäriputkena käytetään muhvillista muoviputkea, lujuus SN8. Juoksuraradan sisäreunaan asennetaan polymeerinen koururitilä resyfix 100 standard tai vastaava. Kannen kuormituksen kesto 1,5 tn. Huleveden poistoputket kourusta tapahtuu viereiseen salaojakaivoon tehtävällä taipuisalla, putkella DN110. Putken ympärille tehdään 50 mm paksu suojahiekkakerros siten, että päällysrakenteen karkeat materiaalit eivät vahingoita putkea TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Aidat, puomit ja portit Tekniset vaatimukset InfraRYL mukaiset Metalliaidat Etusuoran viereen rakennetaan aita. LEGI R-FIT TERÄSVERKKOAITA - h=1230 mm, väri sammaleen vihreä (RAL 6005) - elem.silmäkoko 50x200mm - pystylanka 6 mm - vaakalangat 8 mm - elem.leveys 2540 mm - pylväät 40x60 mm, k/k 2500 mm - 1 kpl LEGI-käyntiportti (leveys 1200 mm)

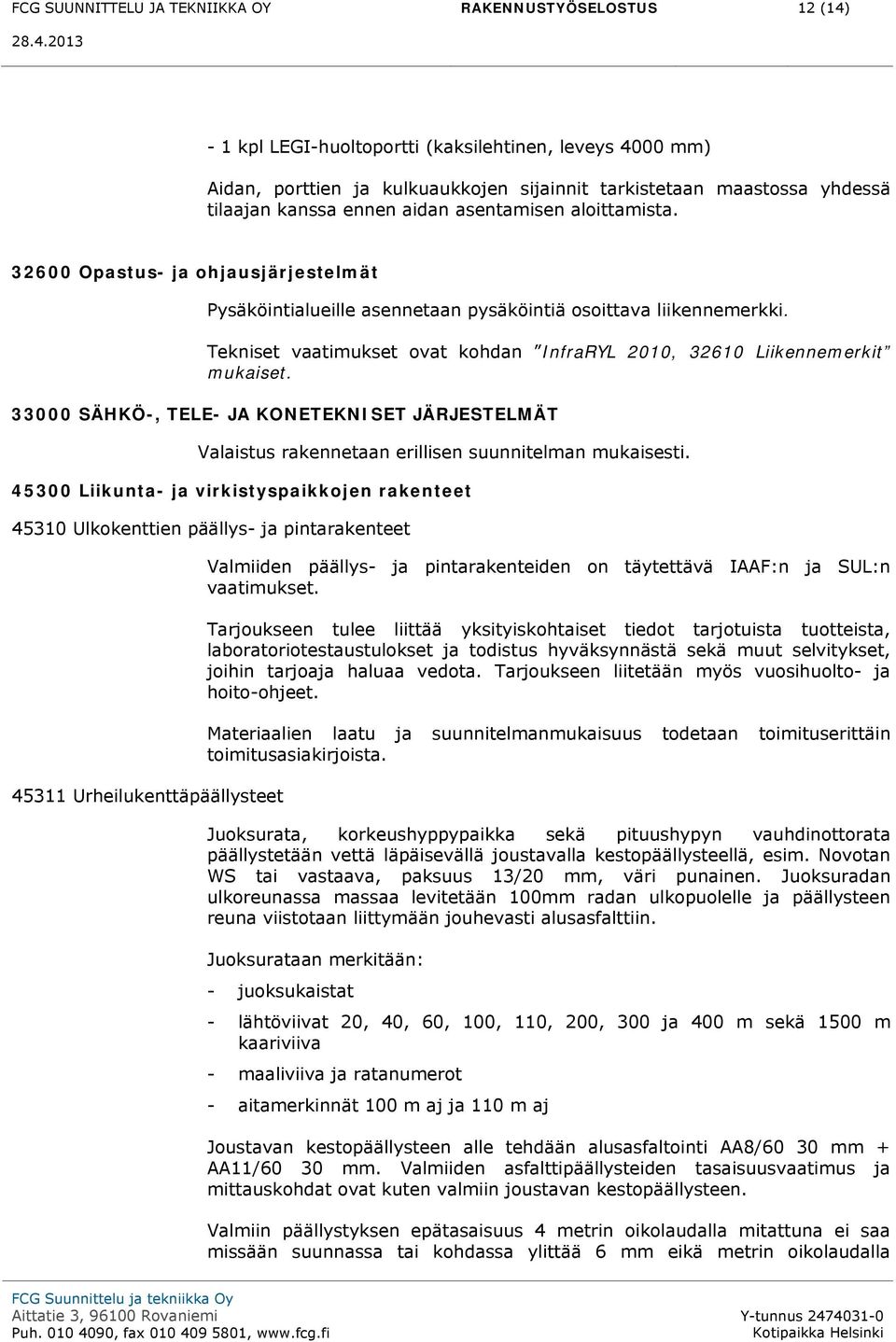

13 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 12 (14) - 1 kpl LEGI-huoltoportti (kaksilehtinen, leveys 4000 mm) Aidan, porttien ja kulkuaukkojen sijainnit tarkistetaan maastossa yhdessä tilaajan kanssa ennen aidan asentamisen aloittamista Opastus- ja ohjausjärjestelmät Pysäköintialueille asennetaan pysäköintiä osoittava liikennemerkki. Tekniset vaatimukset ovat kohdan InfraRYL 2010, Liikennemerkit mukaiset SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT Valaistus rakennetaan erillisen suunnitelman mukaisesti Liikunta- ja virkistyspaikkojen rakenteet Ulkokenttien päällys- ja pintarakenteet Urheilukenttäpäällysteet Valmiiden päällys- ja pintarakenteiden on täytettävä IAAF:n ja SUL:n vaatimukset. Tarjoukseen tulee liittää yksityiskohtaiset tiedot tarjotuista tuotteista, laboratoriotestaustulokset ja todistus hyväksynnästä sekä muut selvitykset, joihin tarjoaja haluaa vedota. Tarjoukseen liitetään myös vuosihuolto- ja hoito-ohjeet. Materiaalien laatu ja suunnitelmanmukaisuus todetaan toimituserittäin toimitusasiakirjoista. Juoksurata, korkeushyppypaikka sekä pituushypyn vauhdinottorata päällystetään vettä läpäisevällä joustavalla kestopäällysteellä, esim. Novotan WS tai vastaava, paksuus 13/20 mm, väri punainen. Juoksuradan ulkoreunassa massaa levitetään 100mm radan ulkopuolelle ja päällysteen reuna viistotaan liittymään jouhevasti alusasfalttiin. Juoksurataan merkitään: - juoksukaistat - lähtöviivat 20, 40, 60, 100, 110, 200, 300 ja 400 m sekä 1500 m kaariviiva - maaliviiva ja ratanumerot - aitamerkinnät 100 m aj ja 110 m aj Joustavan kestopäällysteen alle tehdään alusasfaltointi AA8/60 30 mm + AA11/60 30 mm. Valmiiden asfalttipäällysteiden tasaisuusvaatimus ja mittauskohdat ovat kuten valmiin joustavan kestopäällysteen. Valmiin päällystyksen epätasaisuus 4 metrin oikolaudalla mitattuna ei saa missään suunnassa tai kohdassa ylittää 6 mm eikä metrin oikolaudalla

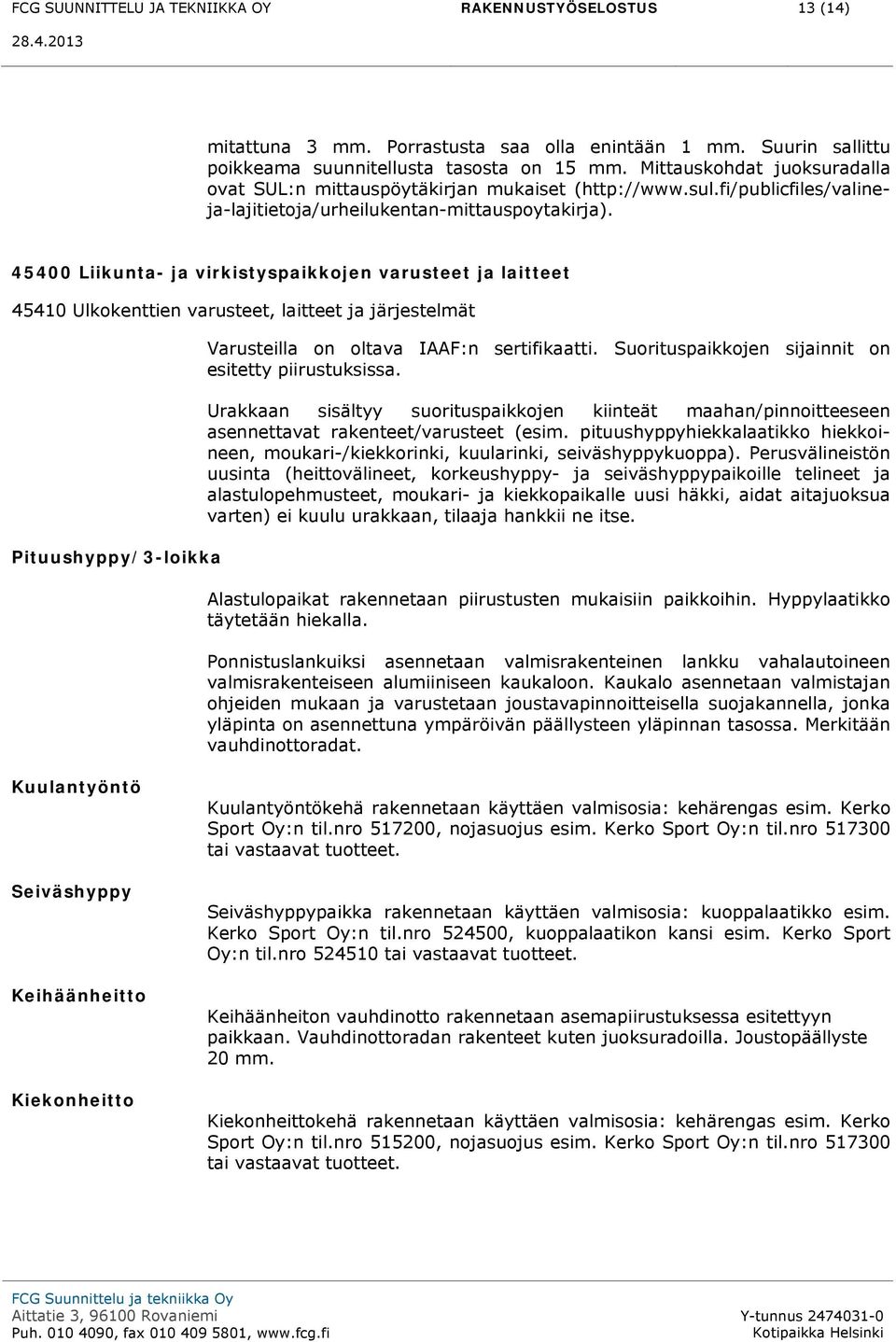

14 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 13 (14) mitattuna 3 mm. Porrastusta saa olla enintään 1 mm. Suurin sallittu poikkeama suunnitellusta tasosta on 15 mm. Mittauskohdat juoksuradalla ovat SUL:n mittauspöytäkirjan mukaiset ( Liikunta- ja virkistyspaikkojen varusteet ja laitteet Ulkokenttien varusteet, laitteet ja järjestelmät Pituushyppy/3-loikka Varusteilla on oltava IAAF:n sertifikaatti. Suorituspaikkojen sijainnit on esitetty piirustuksissa. Urakkaan sisältyy suorituspaikkojen kiinteät maahan/pinnoitteeseen asennettavat rakenteet/varusteet (esim. pituushyppyhiekkalaatikko hiekkoineen, moukari-/kiekkorinki, kuularinki, seiväshyppykuoppa). Perusvälineistön uusinta (heittovälineet, korkeushyppy- ja seiväshyppypaikoille telineet ja alastulopehmusteet, moukari- ja kiekkopaikalle uusi häkki, aidat aitajuoksua varten) ei kuulu urakkaan, tilaaja hankkii ne itse. Alastulopaikat rakennetaan piirustusten mukaisiin paikkoihin. Hyppylaatikko täytetään hiekalla. Ponnistuslankuiksi asennetaan valmisrakenteinen lankku vahalautoineen valmisrakenteiseen alumiiniseen kaukaloon. Kaukalo asennetaan valmistajan ohjeiden mukaan ja varustetaan joustavapinnoitteisella suojakannella, jonka yläpinta on asennettuna ympäröivän päällysteen yläpinnan tasossa. Merkitään vauhdinottoradat. Kuulantyöntö Seiväshyppy Keihäänheitto Kiekonheitto Kuulantyöntökehä rakennetaan käyttäen valmisosia: kehärengas esim. Kerko Sport Oy:n til.nro , nojasuojus esim. Kerko Sport Oy:n til.nro tai vastaavat tuotteet. Seiväshyppypaikka rakennetaan käyttäen valmisosia: kuoppalaatikko esim. Kerko Sport Oy:n til.nro , kuoppalaatikon kansi esim. Kerko Sport Oy:n til.nro tai vastaavat tuotteet. Keihäänheiton vauhdinotto rakennetaan asemapiirustuksessa esitettyyn paikkaan. Vauhdinottoradan rakenteet kuten juoksuradoilla. Joustopäällyste 20 mm. Kiekonheittokehä rakennetaan käyttäen valmisosia: kehärengas esim. Kerko Sport Oy:n til.nro , nojasuojus esim. Kerko Sport Oy:n til.nro tai vastaavat tuotteet.

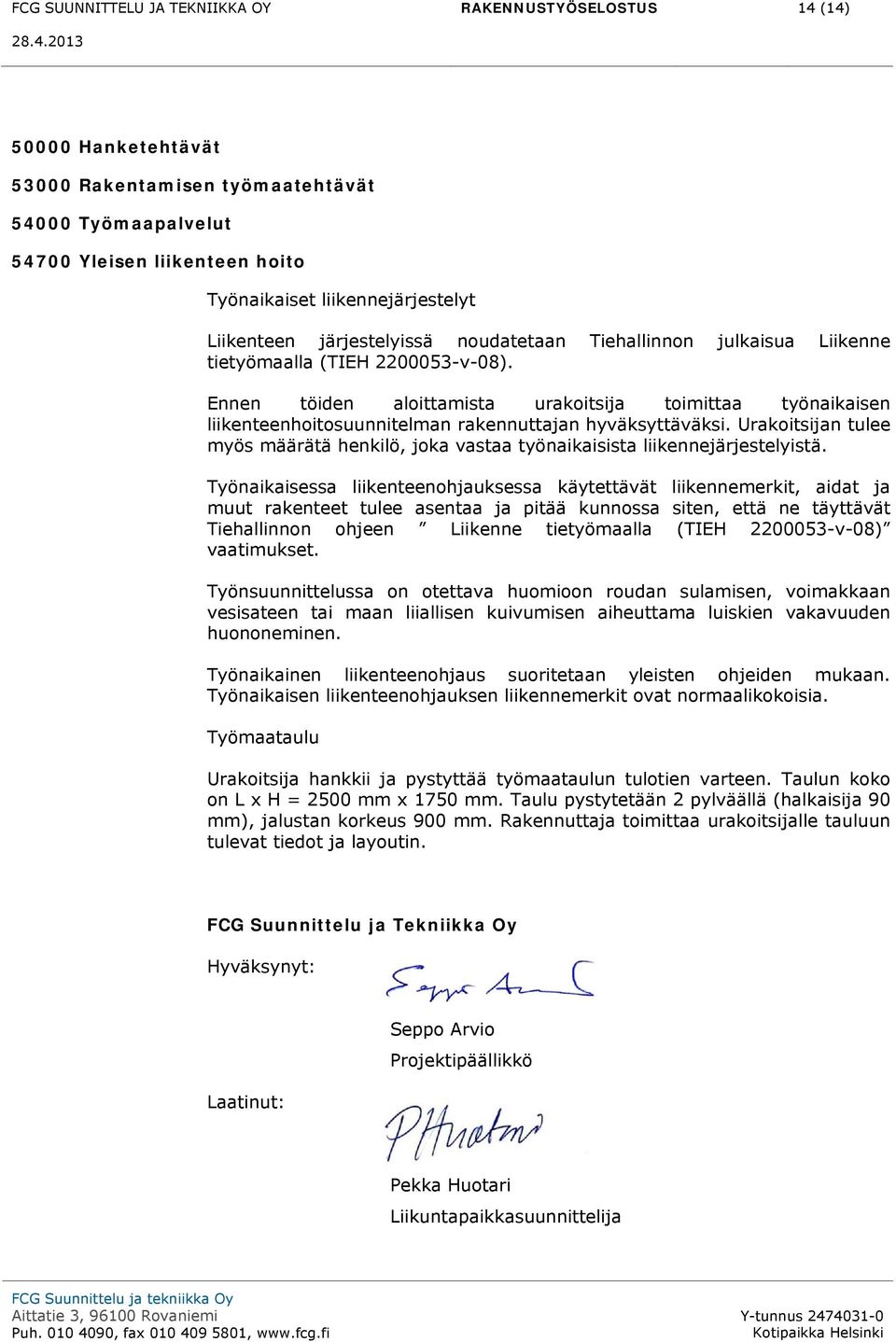

15 FCG SUUNNITTELU JA TEKNIIKKA OY RAKENNUSTYÖSELOSTUS 14 (14) Hanketehtävät Rakentamisen työmaatehtävät Työmaapalvelut Yleisen liikenteen hoito Työnaikaiset liikennejärjestelyt Liikenteen järjestelyissä noudatetaan Tiehallinnon julkaisua Liikenne tietyömaalla (TIEH v-08). Ennen töiden aloittamista urakoitsija toimittaa työnaikaisen liikenteenhoitosuunnitelman rakennuttajan hyväksyttäväksi. Urakoitsijan tulee myös määrätä henkilö, joka vastaa työnaikaisista liikennejärjestelyistä. Työnaikaisessa liikenteenohjauksessa käytettävät liikennemerkit, aidat ja muut rakenteet tulee asentaa ja pitää kunnossa siten, että ne täyttävät Tiehallinnon ohjeen Liikenne tietyömaalla (TIEH v-08) vaatimukset. Työnsuunnittelussa on otettava huomioon roudan sulamisen, voimakkaan vesisateen tai maan liiallisen kuivumisen aiheuttama luiskien vakavuuden huononeminen. Työnaikainen liikenteenohjaus suoritetaan yleisten ohjeiden mukaan. Työnaikaisen liikenteenohjauksen liikennemerkit ovat normaalikokoisia. Työmaataulu Urakoitsija hankkii ja pystyttää työmaataulun tulotien varteen. Taulun koko on L x H = 2500 mm x 1750 mm. Taulu pystytetään 2 pylväällä (halkaisija 90 mm), jalustan korkeus 900 mm. Rakennuttaja toimittaa urakoitsijalle tauluun tulevat tiedot ja layoutin. FCG Suunnittelu ja Tekniikka Oy Hyväksynyt: Laatinut: Seppo Arvio Projektipäällikkö Pekka Huotari Liikuntapaikkasuunnittelija
