1 Inframallit nyt ja tulevaisuudesa Tilaajan mietteitä

2 Mitä infran mallintaminen on Mallilla tarkoitetaan digitaalisessa muodossa olevan rakennelman esittämistä ominaisuustietoineen. Ideaalitilanteessa mallin/tiedon avulla pyritään hallinnoimaan rakennelman elinkaarta aina suunnittelusta toteutukseen ja ylläpidon kautta purkamiseen. BIM= Building Information Model -> Built environment Information Management. Myös AIM= Asset Information Management. Pääasia on: avoimessa muodossa siirtyvä älykäs tieto tiedon harmonisointi muotoon, jota voidaan toiminnassa hyödyntää. Harmonisoinnissa on tärkeää, että tiedolle tehdyt toimenpiteet kulkevat tiedon mukana Prosessien avaaminen, kuka tietoa tarvitsee, missä vaiheessa ja mitä käyttötapausta varten. Tietolajilla voi olla useita käyttötapauksia Tavallaan puhuttaessa mallinnuksesta oikeampi termi olisi tiedonhallinta Tiina Perttula 2

3 Mitä infran mallintamien ei ole 3D esittämistä Ylipäänsä 3D mallia Mallintamista ohjeiden vastaisesti. Avoimessa muodossa olevalla tiedolla ei tee mitään, mikäli ei ole noudatettu mallinnusohjeita sekä nimikkeistövaatimuksia. Myös tiedon sisältö/laatu ratkaisevat Suunnittelua perinteisellä tavalla ja lopuksi suunnitelmien puhtaaksi piirtämistä mallintamalla Yhden kokonaisen mallin tuottamista. Totuttu tapa esittää mallinnustietoa on tällä hetkellä 3D näkymä, mutta näkymässä oleva informaatio on koottu monista eri tiedostoista Tiina Perttula 3

4 Mitä mallintamisella tavoitellaan Tuottavuuden parantamista Virheiden vähenemistä Laatua Kustannustenhallintaa Määrätietoutta Kommunikoinnin ja yhteistyön paranemista Läpinäkyvyyttä Miten mallintamisella voidaan vaikuttaa näihin? Tiina Perttula 4

5 Tuottavuus Infra-ala ollut perinteisesti häntäpäässä kun on mitattu tuottavuutta Hukan määrä normaalissa infrahankkeessa on merkittävä Perinteisiä tuottavuutta huonontavia tekijöitä ovat mm. Kommunikointi Dokumentaatio Tiedonkulun ongelmat on selvitetty, että isoissa infrahankkeissa jopa 30 % ajasta kuluu lähtötietojen selvittämiseen Tiina Perttula 5

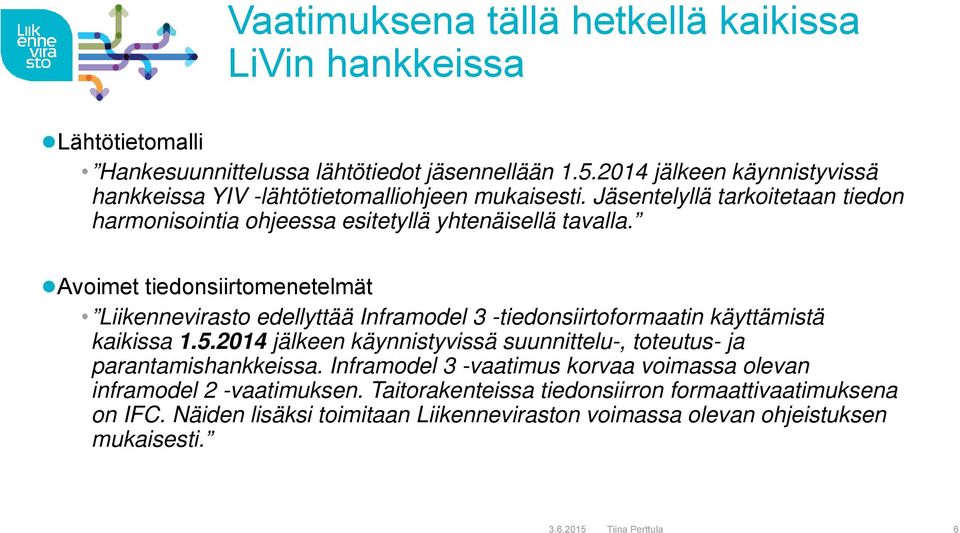

6 Vaatimuksena tällä hetkellä kaikissa LiVin hankkeissa Lähtötietomalli Hankesuunnittelussa lähtötiedot jäsennellään jälkeen käynnistyvissä hankkeissa YIV -lähtötietomalliohjeen mukaisesti. Jäsentelyllä tarkoitetaan tiedon harmonisointia ohjeessa esitetyllä yhtenäisellä tavalla. Avoimet tiedonsiirtomenetelmät Liikennevirasto edellyttää Inframodel 3 -tiedonsiirtoformaatin käyttämistä kaikissa jälkeen käynnistyvissä suunnittelu-, toteutus- ja parantamishankkeissa. Inframodel 3 -vaatimus korvaa voimassa olevan inframodel 2 -vaatimuksen. Taitorakenteissa tiedonsiirron formaattivaatimuksena on IFC. Näiden lisäksi toimitaan Liikenneviraston voimassa olevan ohjeistuksen mukaisesti Tiina Perttula 6

7 Vaatimusten taustalla olevat tavoitteet Lähtötietoprosessin parantaminen Mahdollisuus 30 % tuottavuusparantamiseen Läpinäkyvyys ns. tekijän testamentti Tietojen muokkaaminen tietokoneluettavaan muotoon Tietojen jälleenkäyttöarvo Koko alan opettaminen tiedon tuottamiseen Huomioitavaa kumpikaan Livin vaatimuksista ei vielä edellytä mallintamista siinä muodossa, jossa se tällä hetkellä mielletään molemmat tähtäävät tiedonhallintaan (harmonisoitu tieto metatietoineen) Kaikki tämä olisi ollut tehtävissä jo vuodesta 2007 lähtien Tiina Perttula 7

8 VISIO 2025 Infrastruktuuri vuonna 2025 muodostuu fyysisestä infrastrukuurista ja tiedosta. Tiedon hallinta ja hyödyntäminen ovat luonteva osa toimintaa, mikä on luonut edellytykset tehokkaille ja kannattaville palveluympäristöille. VISIO Parantunut Suomen tuottavuus ja kilpailukyky INFRA 2025 = Fyysinen infrastruktuuri + Informaatio Tehokasta ja kannattavaa toimintaa uusin toimintatavoin ja palveluin Infra 2025 = Fyysinen infra + Informaatio

9 BIM task group UK Tiina Perttula 9

10 BIM tasot Tehdään jo 1. Tason inframallinnuksen voidaan ajatella tiedonhallintana, jota jo nyt joka hankkeella pystytään tekemään, tuotteena voi olla 2D tulosteet. Osittain tuotetaan 3D informaatiota. 2. Tasolla tieto esitetään visuaalisesti havainnollisessa ympäristössä, tietokannat, mallinnushankkeet toimivat tasolla 2 3. Tasolla tieto esitetään objekteissa, tämä on suuri harppaus Tieto tukee mm. omistajan prosesseja Tietoon liitetään esim elinkaaren aikana tarvitaan toimenpidetietoa 4. Tasolla tieto linkittyy ympäröivään digitaaliseen maailmaan, koko elinkaaren hallinta Tulevaisuus Tiina Perttula 10

11 Alan ohjeistus tällä hetkellä Liikenneviraston ohjeet Siltojen tietomalliohje 6/2014 Tien mallipohjaisen suunnittelun hankinta (koekäytössä 20k/2014) Taitorakenteiden suunnittelun lähtötieto-ohje (21/2014, ) luonnosvaiheessa olevat Liikenneviraston ohjeet: Radan suunnittelun mallipohjainen hankinta (viimeisin versio saatavissa Tiina Perttulalta) Alan yleiset Inframallivaatimukset YIV YIV ohjeet löytyvät osoitteesta Sisältävät yhteensä 12 osaa Tiina Perttula 11

12 Yleiset Inframallivaatimukset Tietomallipohjainen hanke 2. Yleiset mallinnusvaatimukset 3. Lähtötiedot, Liite 1, Liite 2 4. Inframalli ja mallinnus hankkeen eri suunnitteluvaiheissa 5. Rakennemallit; 5.1 Maa-, pohja- ja kalliorakenteet, päällys- ja pintarakenteet, 5.2 Maarakennustöiden toteutusmallin (koneohjausmalli) laadintaohje, 5.3 Maarakennustöiden toteumamallin laadintaohje, 5.3 Liite 2 6. Rakennemallit; 6.1 Järjestelmät 7. Rakennemallit; 7.1 Rakennustekniset rakennusosat 8. Inframallin laadunvarmistus 9. Määrälaskenta, kustannusarviot 10. Havainnollistaminen 11. Infran hallinta; 11.1 Tieverkon kunnossapidon mallivaatimukset Osat 1-7 on julkaistu Osat 8-12 ovat vielä luonnosversioita 12. Inframallin hyödyntäminen eri suunnitteluvaiheissa ja infran rakentamisessa; 12.1 Tie- ja ratarakentamisen mallipohjainen laadunvalvontamenetelmä Tiina Perttula 12

13 Paljon käynnissä olevia mallinnushankkeita Pisararata Hamina-Vaalimaa TS ja TTS, PPP VT 6 Kouvolan kohdan YS Kokkola-Ylivieska RU 3 (RU1 ja RU2) Taa-La, Allianssi Riihimäen kolmioraide Pasila-Riihimäki kapasiteetin nosto Pasilan läntinen lisäraide Imatra-Imatrankoski YS VT 12 Lahden eteläinen ohikulkutie, TS VT 3 Laihia VT 5 Mikkeli JNE Tiina Perttula 13

14 Muita jo tehtyjä asioita Vaatimuksia viety LiVissä malliasiakirjapohjiin (julkaistuihin) LiVin Hankinnan ohjeistuksessa oma osio inframalleille Myös ELYt käyttävät näitä LiVin oma inframalliryhmä, jossa ELYt mukana LiVi järjestänyt koulutuksia projektipäälliköille (LiVi + ELYt) Inframodel muotoisten mallien tarkastuspalvelu käytössä kaikille hankkeille ilman erillisiä kuluja Tuotteistettu ohjelmistoja käytettäväksi LiVissä, sekä muita apuvälineitä esim ipad Omat tiedotussivu Liikenneviraston kotisivuilla Muuta aktiivista viestintää sekä sisäisesti että ulkoisesti Tiina Perttula 14

15 Siltikin Tiina Perttula 15

16 Osittain johtuu Prosessit ovat vielä määrittelemättä Tehdään tuplatyötä sillä vanhat vaatimukset ovat edelleen voimassa Asia on uusi Muutosjohtaminen Tilaajan työkalut eivät välttämättä tue uusi toimintatapoja Hankkeen muut tavoitteet ovat ristiriidassa kehittämisen ja innovoinnin kanssa Aikataulu, kustannukset tms Mallinnus mielletään tällä hetkellä vielä omaksi tekniikkalajikseen. Ei vielä ole olemassa yleisiä pelisääntöjä, niitä luodaan parhaillaan mallinnusta hyödyntävissä hankkeissa Tarkkuustasot, tiedonkulku, yhden tietokannan taktiikka Tiina Perttula 16

17 Myöskin opittava ostamaan dataa Olemme hyviä määrittämään mitä dokumentaatiota tarvitsemme hankkeen päätyttyä, mutta emme sitä, että mitä tietoja tarvitsemme Tarkoituksena on oppia hankkimaan myös tieto joka on suunnitelman/rakenteen taustalla. Edelleen visio: Infra 2025= näkyvä rakenne + infromaatio ( BuildingSMART Finland) VISIO INFRA 2025 = Fyysinen infrastruktuuri + Informaatio Tiina Perttula 17

18 Tiina Perttula 18

19 Tiina Perttula 19

20 Tiina Perttula 20

21 Mutta näistä huolimatta Hankkeen sisällä mallinnusta pystyy käyttämään jo hyvinkin täysimääräisesti kun Tilaaja on vahvasti mukana määrittelemässä ja ohjaamassa Edellyttää selkeää tavoitteiden asettamista sekä käyttötapauksia, joihin malleja tullaan hyödyntämään Määrälaskenta Vaiheistus Työmaaohjaus Vaihtoehtovertailut Realismia on oltava mukana, täydellistä mallihanketta ei tällä hetkellä ole, mutta prosesseja on pystytty pienin askelin parantamaan huimasti Lähtötietomallit Koneohjaus Tiina Perttula 21

22 Huimia kehityssteppejä Hamina-Vaalimaa lähtötietojen katselu ja latauspalvelu Laserkeilausaineiston hyödyntäminen kattavammin hankkeen tarpeisiin Koneautomaation vieminen myös ylempiin rakennekerroksiin Reaaliaikainen seuranta Uudentyyppiset projektiportaalit Mallien käyttö päätöksenteon tukena hankkeen eri vaiheissa Tiina Perttula 22

23 Tasoja on kuitenkin monta Käyttö Kunnossapito/ylläpito Suunnittelu/rakentaminen Tiina Perttula 23

24 Osa 3 lähtötiedot Tiina Perttula 24

25 Metatiedot Tiina Perttula 25

26 Case Hamina-Vaalimaa Osa Aineisto Vaihe Muutos Saatu pvm Saaja Lähde Omistaja Omistajan yhteystiedot Lähde järj. A Maastomalliaineistot A1 Maastomalli A11 Perusmittaukset A11 1 Maastomalli, perusmittaukset (alueet 1 9) TS A AKi Destia, Pauli Korpelainen Lähdeformaatti Aineiston pvm Lopputuot e Selostus KaS ELY Juha Laamanen KKJ3 / N60 GT, PDF, DOC GT Maastomalli, runkomittaus, tarkastusprofiilit, KORJATTU AINEISTO. Tarkastettu ELY/Hannes Mäkinen. Sopimuskatselmuksessa sovittu järjestelmiksi KKJ3 ja N60. Koostuu kahdeksasta alueesta (8 kpl GTtiedostoja). Alue 1 sijaitsee suunnittelualueen länsipäässä, alue 2 tästä itään jne. Aineisto vaihdettu Selostus TTS A12 Täydennysmittaukset A12 1 Täydennysmittaukset Sito TS A, M AKi Destia, Jukka Tyrväinen KaS ELY Juha Laamanen KKJ3 / N60 GT tielaitosm Koodattu Blom kartta oy:n uoto laserkeilausaineistosta ECW kuvien avulla. Taitteet ja rakenteet mitattu maastossa. Aineisto koostettu useammasta mittauserästä. TTS vaiheessa aineistoon lisätty puuttunut ohjelma 27 ja TS:ssä turhaan erotellut osat A12 4, A12 7 ja A12 9. Aineisto myös pilkottu alkuperäisten ohjelmien mukaiseksi. Kts. Erillinen taulukko mittaustiedoista, sisältyy A12 1:n aineistopakettiin. A12 2 Laskuojat TS A, M THu Destia, Jukka Tyrväinen KaS ELY Juha Laamanen KKJ3 / N60 GT tielaitosm Laskuojien mittaukset uoto+pdf Laskuojien mittaukset. Osa mitattu kevyemmin, kts. Seloste. Kts erillinen taulukko mittaustiedoista (A12 1). A12 3R Laskuojat TTS TTS U AKi Destia, Timo Lundell KaS ELY Juha Laamanen kkj3/n Raakaaine: tielaitosmuoto, dwg TTS vaiheen laskuojamittaukset. Eivät sisälly yhdistettyyn maanpintamalliin Tiina Perttula 26

27 E2 Lausunnot ja päätökset E2 1 Yleissuunnitelman hyväksymispäätösesitys, lausunnot, muistutukset E2 2 Museoviraston lausunto moottoritien linjauksesta ja eritasoliittymän muodosta Saarasjärvellä D2 Kaava-aineisto D21 Kaavoituskatsaukset D21-1 Haminan kaavoitusohjelma TS AKi hamina.fi Haminan kaupunki pdf pdf Kaavoitusohjelma ja 2015 kaavoituskatsaus kartalla D21-2 Virolahden kaavoituskatsaus TS AKi virolahti.fi Virolahti pdf, jpg pdf, jpg Kaavoituskatsaus ja liitteet 7kpl vireillä olevista kaavoista D21-3 Miehikkälän kaavoituskatsaus TS AKi miehikkala.fi Miehikkala pdf pdf Kaavoituskatsaus ja liitteet 5kpl vireillä olevista kaavoista D22 Maakuntakaavoitus w w.kymenlaakso.fi/suunni ttelu_ja_kehittaminen/kartat/ D22-1 Taajamat ja niiden ympäristöt TS AKi Kymenlaakso Kymenlaakson liitto pdf , pdf, ympäristöministeriön vahvistama n liitto kaavaraj ja , myös a kaavaselostus ja ymp.ministeriön dw g:nä sekä kork.hallinto-oikeuden päätökset ympäristöministeriön vahvistama TS AKi Kymenlaakso Kymenlaakson liitto kkj3 pdf ja pdf, D3 D22-2 Maaseutu ja luonto Kiinteistötiedot ja maanomistus n liitto paikkatieto dw g, , myös kaavaselostus paikkatie ja ymp.ministeriön päätös to D31 Kiinteistörajat D22-3 Energiamaakuntakaava TS AKi Kymenlaakso Kymenlaakson liitto kkj3 pdf ja pdf, Hyväksytty Myös n liitto paikkatieto dw g, valmisteluaineistoa: ilmasto- ja D31 1 Kiinteistörajat TS , SSe Sinikka MML paikkatie energiastrategia, Sinikka Viderholm, p to tuulivoimaselvitys kkj dwg , dwg Yhdistelmä saaduista kiinteistörajoista. ja Viderholm Sisältää myös saadun linnustoarviointi, tuulivoima-alueet, lisäyksen laajennetulta kaavaselostus, vaikutusten arviointi, rajausten perustelut suunnittelualueelta. ja merialue TS pdf ehdotus pdf D22-4 Kauppa Kiinteistörajat (päivitys) AKi Kymenlaakso n liitto SSe Kymenlaakson liitto Sinikka Maanmittauslaitos Ehdotus, kaavakartta merkintöineen ja kkj3 -selostus dwg dwg Maanomistustietojen kanssa tullut sekä Viderholm päivitys syyskuun aineistoon OAS D23 Yleiskaavoitus Kiinteistörajat D23-1 (Ukkosaarentie) Haminan keskeisten alueiden AKi Ramboll SSe / Haminan Sinikka kaupunki Maanmittauslaitos kkj3 keskeisten kkj3 alueiden dwg dwg Lisäys laajentuneelta TS pdf, hyväksytty pdf, Haminan yleiskaava Siitonen Viderholm suunnittelualueelta dw g/dgn , dw g/dg oikeusvaikutteinen yleiskaava, vahvistettu n kaavakartta, merkintöjen selitykset D31 2 Kiinteistörajat D23-2 nykyisen Virojoki-Vaalimaa tien osayleiskaava, TS JSi Virolahti/Uski SSe Virolahti Sinikka Maanmittauslaitos kkj ja kaavaselostus mapinfo, Sinikka Viderholm, pdf, p Hyväksytty kunnanvaltuustossa ETRS35 dwg dwg Lisäys laajentuneelta TS toimenpiteiden alueilta voimassaoleva tilanne sisältäen Viderholm 0400 dw g, pdf suunnittelualueelta. Muutettu 2d:ksi, paikkatie ja 2-vaiheen blockit räjäytetty, to, dw g Kunnanhallituksen päätös kaavan voimaantulosta MRL koordinaattijärjestelmä muunnettu 201 2mom mukaan. KKJ3:n. Virojoki-Vaalimaa AKi Markku Uski, Virolahti pdf pdf Erillinen 1.vaiheen kaavakartta osayleiskaava, vaihe 1 Virolahti Rekkaparkki D31 3 Kiinteistörajakarttojen D23-3 Muurikkalan tasoluokitus eteläiset osat, TS U AKi Markku SSe Uski, Miehikkälä MML MML Sinikka Viderholm pdf doc Toimii kiinteistökartan tasojen TS pdf Valtuuston hyväksymä osayleiskaava Virolahti selvityksenä. D24 Asemakaavoitus D32 Maanomistus TS Hamina, Tallinmäki AKi TS KaS ELY AKi Ramboll / Siitonen KaS ELY KaS ELY 2007 pdf Yleissuunnitelman D Haminan kaupunki dw g/dgn dw g/dg n D24-2 Eri Kts. Kts. Kts. dw g asemakaavoista laadittu D32 1 TS kts. kts. kts. kts. koko alueelta asemakaavayhdistelmä asemakaav Lähtö Lähtöaineistol Lähtöaineistoluettel Lähtöaineis Lähtöaineistol dw g-yhdistelmä. Asemakaavat hyväksymispäätösesitys, lausunnot, ojen Lähtöaineistol uettelolähtöai o Lähtöaineistolu Lähtöaineistoluettelo toluettelo uettelo dw g- ja rasterikuvareferensseinä Lähtöainei Lähtöaineistol Lähtöaineistolu metatiedot uettelo toluett neistol ettelo stoluettel uettelo ettelo muistutukset Maanomistajatiedot Virolahden TS Kts. Kts. kts. kts. Lähtöaineistoluettelo Saaduista kts. kts. xls Omistajatiedot TS PMe lähtöaineist oluetteloss Museovirasto a. elo uettelo Museovirasto Pirjo Uino / Helena Ranta kirje o D24-2 Virolahti, Vaahterikon TS JSi Virolahti/Uski Virolahti tif+tab tif+tab/tf asemakaava w teollisuusalueen Maanomistajatiedot D24-2 Virolahti, JSi Virolahti/Uski SSe Virolahti Sinikka Maanmittauslaitos xls, txt xls Omistajatiedot alkuperäiseltä Virojoen keskustan TS tif+tab tif+tab/tf Viderholm kiinteistörajaukselta ja asemakaava w tif+tab/tf D24-2 Virolahti, Virojoen korttelien TS JSi Virolahti/Uski Virolahti gif+tab lisäpalalta(ukkosaarentie) sekä kylien 103 ja 104 asemakaavan w nimet txt fileissä muutos TS D24-2 Virolahti, Vaalimaan asemakaava 1999, Maanomistajatiedot asemakaavan nykyisen muutos tien ja JSi Virolahti/Uski SSe Virolahti Sinikka Maanmittauslaitos tif+tab , tif+tab/tf Yhdistetty Vaalimaan w ajantasakaava Sinikka Viderholm, p xls xls (5 Omistajatiedot nykyisen tien toimenpiteiden alueille laajennus 2002 Viderholm/ tiedostoa) toimenpiteiden alueilta (5 "palaa", 5 D24-2 Virolahti, Vaalimaa, 208 asemakaava Virolahti jpg+tab tiedostoa). korttelin TS JSi Virolahti/Uski jpeg+tab ja /tfw D32 2 asemakaavan muutos Tilusjärjestelyjen D24-2 suunnitelmia Virolahti, Vaalimaan TS A / JSi / Virolahti/Uski PMe Virolahti Olli Mustonen Maanmittauslaitos pdf Tilusjärjestelyjen pohjana olevia TS mapinfo / dw g, karttaotteita. rekkaparkin asemakaava ja AKi pdf pdf, asemakaavan muutos Mapinfo D33 Rekisterit D24-2 Virolahti, Keskustan TS JSi Virolahti/Uski Virolahti gif+tab tif+tab/tf asemakaavan muutos w (Riihipellon alue) D24-3 Miehikkälä, Muurikkala, vihreän TS , MLa Markku Uski, Miehikkälä pdf, dw g , pdf/dw g Kunnanvaltuuston hyväksymä logistiikka-alueen asemakaava Virolahti HUOM! Pdf , dw g Nähtävillä ollut D24-4 Virojoen keskustan TS MLa Sanna Kokko, Virolahti pdf pdf sisääntulotien Pöyry ehdotus asemakaavamuutos D24-5 Virojoen keskusta (Ukkosaaren TS MLa Petteri Nikki, Virolahti pdf pdf Ehdotus alue) asemakaava ja Edifica asemakaavamuutos Tiina Perttula 27

28 Case Hamina-Vaalimaa Tiina Perttula 28

29 Case Imatra-Imatrankoski Tiina Perttula 29

30 Case Pisara Tiina Perttula 30

31 Case: Laitaatsalmi Tiina Perttula 31

32 Nyt pitäisi kyseenalaistaa Tiina Perttula 32
