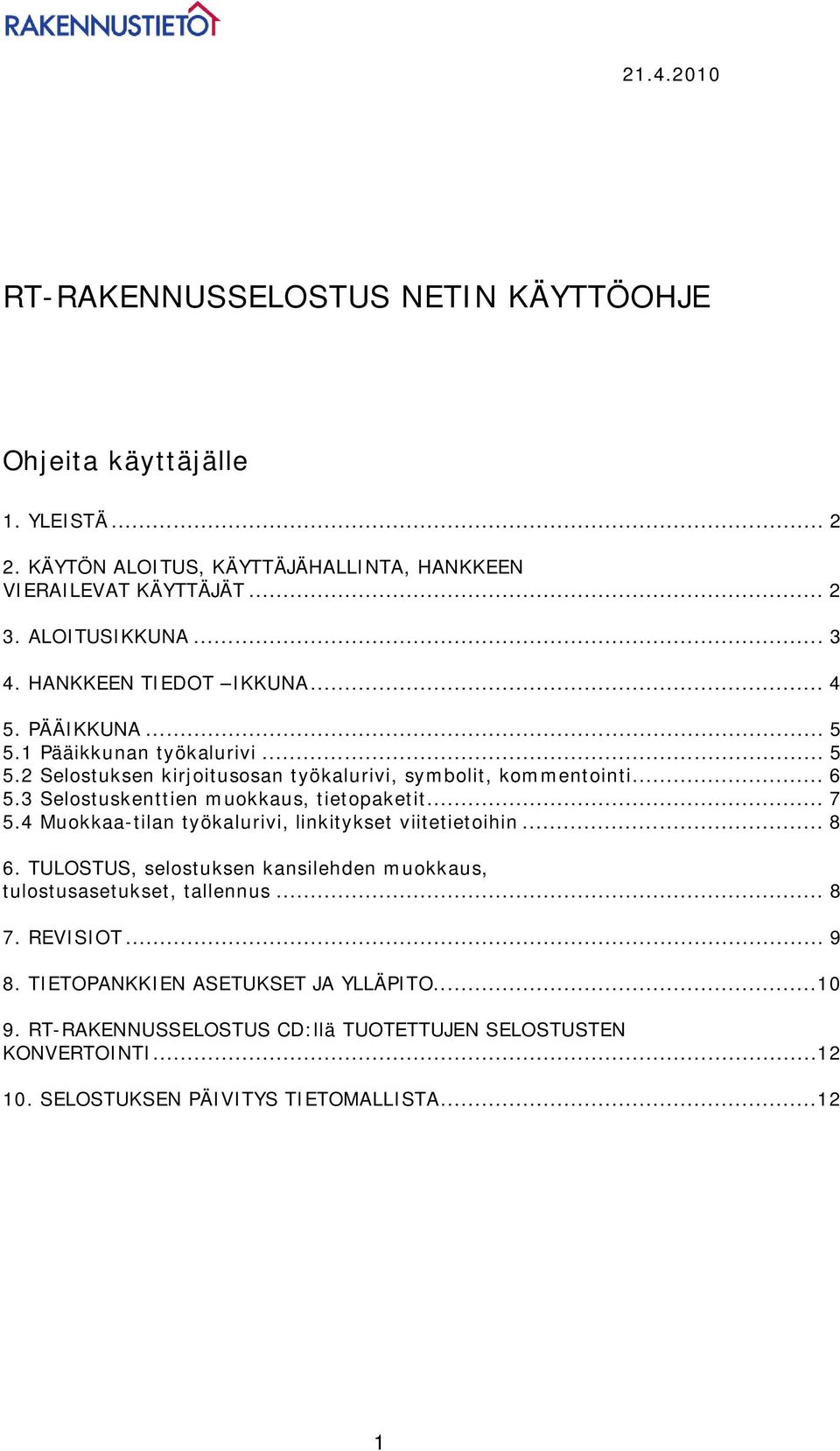

1 RT-RAKENNUSSELOSTUS NETIN KÄYTTÖOHJE Ohjeita käyttäjälle 1. YLEISTÄ KÄYTÖN ALOITUS, KÄYTTÄJÄHALLINTA, HANKKEEN VIERAILEVAT KÄYTTÄJÄT ALOITUSIKKUNA HANKKEEN TIEDOT IKKUNA PÄÄIKKUNA Pääikkunan työkalurivi Selostuksen kirjoitusosan työkalurivi, symbolit, kommentointi Selostuskenttien muokkaus, tietopaketit Muokkaa-tilan työkalurivi, linkitykset viitetietoihin TULOSTUS, selostuksen kansilehden muokkaus, tulostusasetukset, tallennus REVISIOT TIETOPANKKIEN ASETUKSET JA YLLÄPITO RT-RAKENNUSSELOSTUS CD:llä TUOTETTUJEN SELOSTUSTEN KONVERTOINTI SELOSTUKSEN PÄIVITYS TIETOMALLISTA

2 1. YLEISTÄ RT-rakennusselostus Net on selainpohjainen ohjelma, jolla voit tehdä ohjattuna rakennusselostuksen Talo 2000 nimikkeistön mukaan. Ohjelmassa hyödynnetään sekä käyttäjän omia että julkisia, Rakennustiedon ylläpitämiä tietopankkeja (malliselostus ja Tarviketieto Net). Sovelluksen netti-, tietokanta-, tietomalli-importointiominaisuuksien ansiosta ohjelmassa käsiteltävä selostusinformaatio on ajantasaista ja hankkeen selostusprosessissa kaikkien asianosaisten käytettävissä. Ohjelmassa on ajantasaiset linkit RT Netin RT-ohjekortteihin ja RYLin lukuihin. Selostusta kirjoitettaessa sovellus tunnistaa RYL-käsikirjojen Työnosat lukujen ja ohjekorttien viittaukset ja muodostaa niihin automaattisesti linkit. RT-rakennusselostus Net ohjelmalla voidaan päivittää rakennuksen 3Dtietomallista tietoja rakennusselostukseen. Selostukseen importointi toimii ArchiCADilla, Revitillä ja ACA 2000 ohjelmilla tehdyistä tietomalleista. Tietomallin rakennusosien tulee olla koodattuna Talo 2000 nimikkeistön mukaisesti ennen kuin tietoja voidaan päivittää mallista rakennusselostukseen. Ohjelma mahdollistaa joustavan selostusprosessin rinnan suunnittelutyön kanssa. Tämä säästää aikaa varsinkin suunnitteluhankkeen loppuvaiheessa ja pienentää selostusten virheriskiä. 2. KÄYTÖN ALOITUS, KÄYTTÄJÄHALLINTA, HANKKEEN VIERAILEVAT KÄYTTÄJÄT Ohjelman käyttäminen ei vaadi asennusta, vaan on käytettävissä kaikkialla, missä on toimiva nettiyhteys. Suositeltavaa on käyttää MOZILLA FIREFOX selainta, jolla palvelun toiminta on nopeinta. RT-rakennuselostus Net palveluun kirjaudutaan osoitteesta Rakennustiedon käyttäjähallinnasta lähetetään uusille asiakkaille pääkäyttäjätunnukset. Voit lisätä sovellukseen selostuskohtaisesti vierailevia käyttäjiä ulkopuolisista organisaatioista edellyttäen, että vierailevilla käyttäjäorganisaatioilla on sovellukseen hankittu käyttöoikeus Rakennustiedolta (ks. HANKKEEN TIEDOT IKKUNA). 2

3 3. ALOITUSIKKUNA Kirjautumisen jälkeen avautuu aloitusikkuna, jossa ylhäällä vasemmalla on käyttäjäorganisaation nimi. Oikealla ylhäällä näkyy henkilökohtainen käyttäjätunnuksesi Jos organisaatiollesi on hankittu yhtäaikaisten käyttäjien ryhmälisenssi, niin kaikilla käyttäjillä on sama käyttäjätunnus ja salasana. HANKKEET-välilehden alla on listaus organisaatiollasi työn alla olevista selostuksista. Alimmaisesta palkista avautuu listaus vierailevilla käyttäjillä kommentoitavina olevista selostuksista. ARKISTO-välilehden alla on listaus organisaatiosi selostuksista, joille on annettu valmis status. Aloita uusi selostus + painikkeesta. Ylläpito: tietopankkien ylläpito (ks. Tietopankkien ylläpito ja asetukset s. 1n) Ohjeet ja lisäosat: yleiset käyttöohjeet ja tietomallin importoinnin käyttöohjeet sekä tietomallin importointiin (ArchiCAD, Revit ja ACA) ja vanhojen selostusten konvertointiin ladattavat sovellukset. Tietopankkien asetukset (ks. Tietopankkien ylläpito ja asetukset s. 10) Kirjaudu ulos Huom. Jos organisaatiollasi on käytössä ryhmälisenssi (esim. viisi yhtäaikaista käyttäjää), niin lopettaessasi ohjelman käytön klikkaa KIRJAUDU ULOS painiketta, jotta sovellus vapautuu mahdolliselle toiselle käyttäjälle. Sovelluksen istuntoaika on 90 min. 3

4 4. HANKKEEN TIEDOT IKKUNA Omat selostukset listauksesta valintasi jälkeen avautuu Hankkeen tiedot ikkuna, jossa voit: - muokata hankkeen tietoja (nimi, kuvaus, tilaaja, status) - lisätä selostuksen kansilehden kuvan - poistaa hankkeen - lisätä selostuksen ulkopuolisia käyttäjiä - avata, tulostaa ja julkaista selostuksen - tuoda tietomallista tietoja selostukseen - ikkunan alaosan listauksesta saat tulostettua haluamasi selostuksen revision. 4

5 5. PÄÄIKKUNA Avaamalla selostuksen ja klikkaamalla vasemmalta selostusrungon otsikkoa aukeaa pääikkuna. Keskellä on selostuksen otsikkoon liittyvä kirjoitusosa ja oikealla tietopankit, jotka koostuvat tietopaketeista. Tietopaketeista voit tuoda/päivittää tekstiä selostuksen kirjoitusosaan. Voit myös viedä tekstiä kirjoitusosasta tietopaketteihin (ks. Tietopankkien ylläpito ja asetukset, s. 10). Jos selostusrungon otsikkoon liittyy kommentteja, niin kyseinen otsikko näkyy lihavoituna. 5.1 Pääikkunan työkalurivi Etsi (kiikari) haku selostuksesta (pääikkunan keskiosa). Tulostus (tulostimen kuva) selostuksen etusivun editointi, sisällön määrittely, selostuksen muotoilu, tulostus. Aloitussivulle (mökin kuva). Hae puusta painike avaa aakkosellisen Talo 2000 pudotusvalikon, josta valitset haluamasi selostusrungon otsikon. 5

6 5.2 Selostuksen kirjoitusosan työkalurivi, symbolit, kommentointi Tallenna kirjoituskentässä muokattu teksti (ei automaattitallennusta). Huom. Oikealta tietopaketeista kirjoitustilaan tuotu teksti tallentuu automaattisesti selostukseen. Esikatselu näyttää selostusrungon otsikkoon liittyvän selostustekstin. Palautus klikkaamalla uudelleen Esikatselua. Näytä muuttuneet näyttää tietopankin muuttumattoman/muutetun ja käyttäjän kirjoittaman tekstin. Lisää tietoja: Yleisiä tietoja painikkeesta lisätään tyhjä kirjoituspohja selostuksen kirjoitusosaan Rakennusosa-painikkeesta lisätään rakennusosa. Selostusrungon otsikkojen statukset (Punainen=Ei ole, keltainen=kesken, vihreä=valmis) Näytä kommentit näyttää selostukseen lisätyt kommentit. Näytä värien selitykset/piilota värien selitykset painikkeesta poistetaan selostustekstistä kokonaisuuksia (väritunnus) kerrallaan. 6

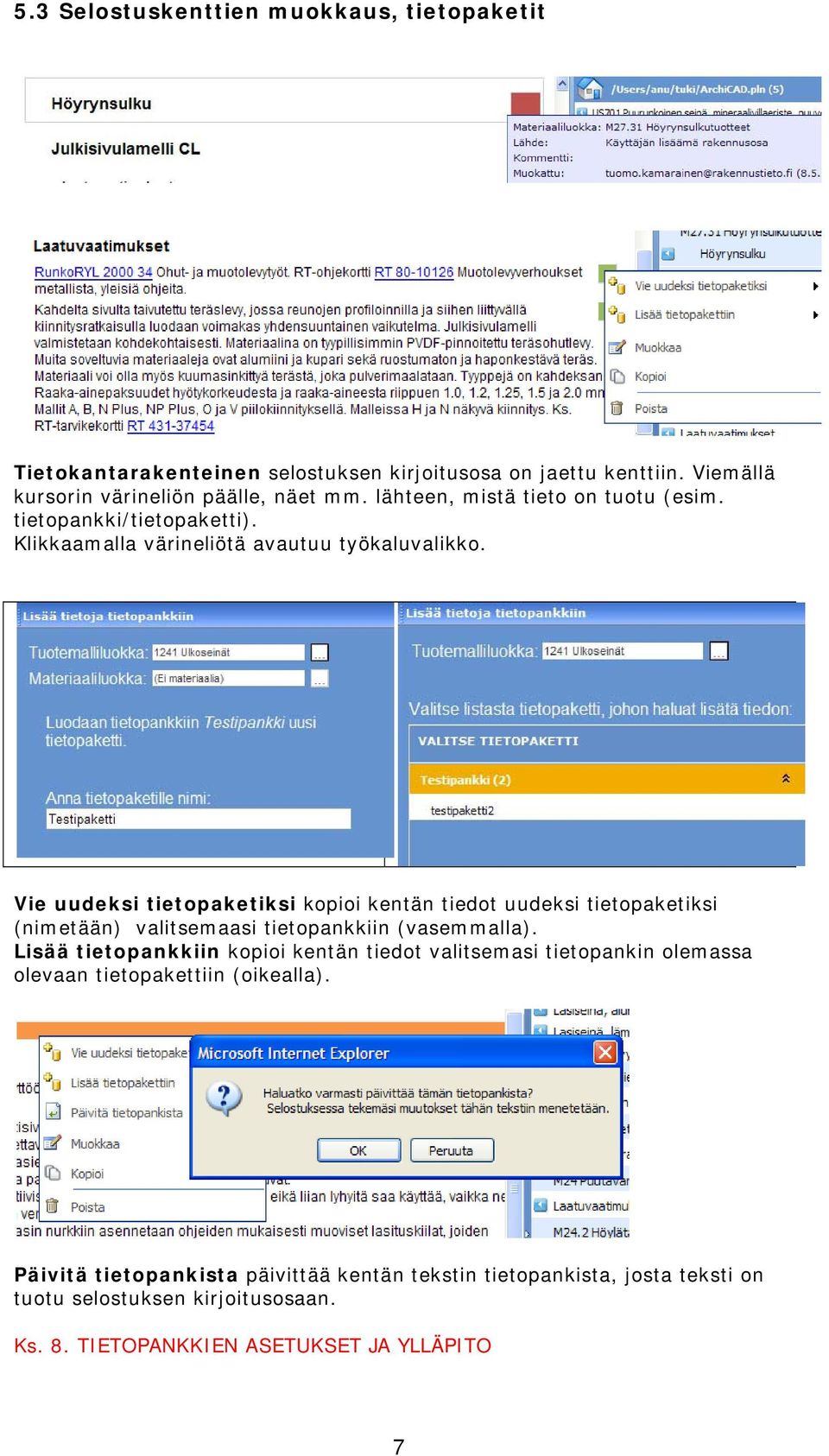

7 5.3 Selostuskenttien muokkaus, tietopaketit Tietokantarakenteinen selostuksen kirjoitusosa on jaettu kenttiin. Viemällä kursorin värineliön päälle, näet mm. lähteen, mistä tieto on tuotu (esim. tietopankki/tietopaketti). Klikkaamalla värineliötä avautuu työkaluvalikko. Vie uudeksi tietopaketiksi kopioi kentän tiedot uudeksi tietopaketiksi (nimetään) valitsemaasi tietopankkiin (vasemmalla). Lisää tietopankkiin kopioi kentän tiedot valitsemasi tietopankin olemassa olevaan tietopakettiin (oikealla). Päivitä tietopankista päivittää kentän tekstin tietopankista, josta teksti on tuotu selostuksen kirjoitusosaan. Ks. 8. TIETOPANKKIEN ASETUKSET JA YLLÄPITO 7

8 5.4 Muokkaa-tilan työkalurivi, linkitykset viitetietoihin Peruuta (Undo), palauta (Redo), lihavointi, kursivointi, alleviivaus, yliviivaus, numeroitu luettelo, luettelo, erikoismerkit. Linkitykset viitetietoihin, RT-kortteihin ja RYL-lukuihin, aktivoituvat automaattisesti nettilinkeiksi (RT Net), kun klikkaat Tallenna-painiketta. Jotta linkit toimivat, kortin numero pitää kirjoittaa määrättyyn muotoon esim. RT ja RYL-käsikirjojen viittaukset työnosa lukuihin samaan muotoon kuten kirjoissa, esim: RunkoRYL SisaRYL MaaRYL (Huom. myös RYL-käsikirjan nimi oltava esimerkkien mukaisessa muodossa, SisäRYL->SisaRYL) Linkeistä avautuu RT-ohjekorttien ns. nettikortit. Korttien ja RYL-lukujen PDF:t avautuvat, jos sinulla on RT Netin käyttöoikeus. Huom. Älä jätä muokkausikkunaa auki pitkäksi aikaa tallentamatta. Sovelluksen istuntoaika on 90 min ja istunnon katkettua tallentamattomat tiedot katoavat. Tietopaketeista kirjoitustilaan tuodut tiedot tallentuvat automaattisesti. 6. TULOSTUS, selostuksen kansilehden muokkaus, tulostusasetukset, tallennus Valitse tulostettava selostus HANKKEET-listalta ja klikkaa sen jälkeen TULOSTA JA JULKAISE painiketta. Avoinna olevan selostuksen tulostusikkuna aukeaa klikkaamalla pääikkunan työkaluriviltä tulostimen kuvaa. Selostuksen kansilehden ulkoasua muotoillaan muokkaustyökaluilla. Kansilehteen voit lisätä myös kuvitusta. Huom. Kansilehden kuva lisätään Hankkeen tiedot Muokkaa tietoja ikkunassa. 8

9 Sisältö-toiminnossa määritetään selostuksen tulostuspaketti valitsemalla tulostettavat selostusrungon otsikot. Ominaisuudet-toiminnossa määritetään selostuksen ylä- ja alatunnisteet sekä valintasi mukaan sisällysluettelo ja kansilehti tulostetaan/ei tulosteta. Esikatselu-toiminnossa voit tallentaa selostuksen pdf-tiedostoksi. 7. REVISIOT Julkaise-toiminnossa nimetään revisio, annetaan sille kuvaus ja julkaistaan revisiona. Julkaistut revisiot näkyvät listauksena HANKKEEN TIEDOT ikkunan alaosassa. Klikkaamalla valitsemaasi revisiota ja klikkaamalla TULOSTApainiketta avautuu revisioiden vertailuvalikko, josta valitset muutosvertailtavan revision. Muuttuneet kohdat näkyvät selostusrungossa. 9

10 8. TIETOPANKKIEN ASETUKSET JA YLLÄPITO Voit hyödyntää selostuksen kirjoittamisessa Rakennustiedon ylläpitämiä julkisia tietopankkeja (mallisselostus ja Tarviketieto Net) ja oman organisaatiosi käyttöön luotuja omia tietopankkeja. Selainpohjaisen sovelluksen tietopankkitoiminto mahdollistaa organisaation laajenevan selostustietovarannon (esim. selostuspohjat), jota voivat hyödyntää kaikki selostusprosessiin osallistujat organisaatiossasi. Tietopankki koostuu selostusrungon otsikkokohtaisista tietopaketeissa. Tietopankkien asetukset - Omat asetukset valikosta valitaan PÄÄIKKUNAN oikeassa laidassa näytettävät tietopankit klikkaamalla ruutua [v]. Voit lisätä, poistaa ja muokata (nimeäminen, kuvaus, versio) omia tietopankkeja. Omien tietopankkien sisältöä luodaan ja muokataan Ylläpito toiminnossa. Voit luoda ja muokata tietopankkien sisältöä myös selostuksen kirjoitusosassa ja kopioida sieltä tekstiä tietopankkiin (tietopakettiin), ks. s.7. Julkisia tietopankkeja et voi poistaa etkä muokata. Ylläpito valikosta saat näkyviin selostusrungon. Klikkaamalla vasemmalta otsikkoa aukeaa kyseiseen otsikkoon liittyvät tietopankit/paketit, joita voit muokata, monistaa ja poistaa. Huom. Ennen kuin voit käyttää Ylläpito toimintoa, sinun pitää ensin luoda uusi tietopankki Tietopankkien asetuksissa ellei luotuja tietopankkeja ole käytettävissäsi. Tietopankkien asetuksissa sinun on myös aktivoitava [v] pankki, jotta sitä voidaan käsitellä ylläpidossa. 10

11 Ylläpito-toiminnossa oikeassa yläkulmassa on tietopankkien linkitystyökalu, jolla kopioidaan tietoja koostettavaan tietopankkiin. Jos muutat linkitetyn tietopaketin sisältöä, tiedot päivittyvät automaattisesti linkitettyyn tietopakettiin. Linkityksen voit tarvittaessa purkaa. 11

12 9. RT-RAKENNUSSELOSTUS CD:llä TUOTETTUJEN SELOSTUSTEN KONVERTOINTI RT-rakennusselostus CD:llä tehdyt selostukset voidaan konvertoida selostusohjelmaan. Konvertoitavassa selostuksessa tarkennettavat/korjattavat otsikot näkyvät punaisella ja ne pitää muuttaa Talo 2000 mukaisiksi, jotta tiedot saadaan siirtymään RT-rakennusselostus Net sovellukseen. Konversio-ohjelma (Windows) ladataan PÄÄIKKUNAN painikkeesta. Ohjelma avataan klikkaamalla RakConvertTool.exe tiedostoa. Konversio-ohjelman käyttöliittymästä löydät lisäohjeita. 10. SELOSTUKSEN PÄIVITYS TIETOMALLISTA Voit päivittää selostukseen tietoja tietomalleista edellyttäen, että tietomalleissa on noudatettu Talo 2000 nimikkeistön mukaista koodausta. PÄÄIKKUNASSA on painikkeet siirto-ohjelmien (ArchiCAD-, Revit- ja ACA) lataamista varten. Siirto-ohjelmat konvertoivat eri ohjelmilla tehtyjen tietomallien siirrettävän tiedon selostusohjelmaan sopivaan muotoon (xmlskeema). Siirto-ohjelmista on erilliset käyttöohjeet (Ohjeet ja lisäosat). Kun olet konvertoinut siirto-ohjelmalla tietomallin ja vienyt sen selostusohjelman tietopankkiin, niin klikkaa HANKKEEN TIEDOT ikkunasta TUO TIETOMALLI painiketta. Valitse selostukseen tuotava tietomalli listauksesta ja klikkaa KÄYNNISTÄ TUONTI. Ennen tietomallin siirron käynnistämistä voit tehdä vertailun aiemmin luotuihin tietopankkeihin 12
