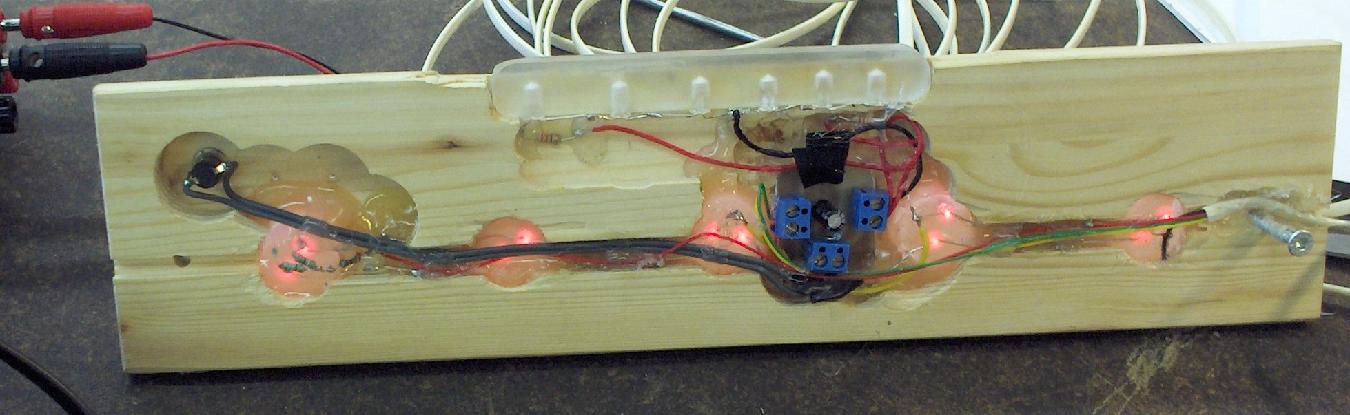

1 Naulakko huomiovaloilla ja valaistuksella varustettuna. Mikko Esala, Veikko Pöyhönen Artikkeli Valotaulu Akryylista poiki uusia ideoita. Jatkoin kokeiluja en kanssa sijoittamalla niitä mm. pyöreisiin akryylitankoihin. Neljä valkoista ä 20mm:n himmennettyyn akryylipyörötankoon sijoitettuna sai vaellusta harrastavan ATK opettajan kiinnostumaan; Tuohan olisi teltassa paljoon parempi valaisin kuin lamppu! Myös tyttöjen liikunnanopettaja heräsi; Voisiko tuosta kehittää pyyhetelineen vessaan? Ei tarvitsisi sytyttää valoja pelkästään pyyhkeen löytämistä varten, eikä kolistella vessassa yöllä pimeässä. Tavallisia valaisimia alkaa olla vähän joka lähtöön. Siis naulakko! Tein koukut 20mm:n pyöreästä akryylitangosta (ainoa mitä löytyi hyllystä). Naulakon rungon taas 18mm:n mäntyliimalevystä. Reiät akryylitankoja varten porasin 20mm:n oksaporalla. Ledien määrä ja sarjavastusten mitoitus. Koska asiasta on kirjoiteltu lukuisia kertoja, käsittelen asian mahdollisimman lyhyesti. Käytin kytkentään 12VDC halpisvirtalähdettä. Heti kättelyssä mittauksessa kävi ilmi, että virtalähteen todellinen jännite oli 17V. Käytetty kytkentä ei pystynyt pudottamaan em. jännitettä nimellisarvoonsa, joten mitoitin kaikki vastukset viimeksi mainitun jännitteen mukaan. Lopussa suoritin tietenkin vielä varmistusmittauksen, ettei en varmasti kestämä virta 20mA ylittynyt (lämpimässä kuten saunassa on varmempaa mitoittaa vastukset 10mA virralle!). Kytkennän jako kahtia Selvyyden vuoksi päätin jakaa elektroniikkaosan kahteen osaan: Huomio ja valaisinosaan. Huomiovalo 390R 470kohm? R1 1kohm > 390R 470kohm? +17V 0V Sivumäärä 5, pvm , klo. 11:19 1

2 Ledien sarjavastus lasketaan seuraavasti: naulakko_2c.jpg R = U U I Jossa R = n (en) sarjavastus, U = käyttöjännite, U = en yhteenlaskettu kynnysjännite, I = en läpi kulkeva virta. Ledejä sarjaan kytkettäessä niiden sarjajännitteiden summa saisi olla korkeintaan n. 0,7 x käyttöjännite. Esim. siis jos tietyn valmistajan punaisten en kynnysjännitteeksi ilmoitetaan 1,85V, saisi niiden kynnysjännitteiden summa em. virtalähteellä olla korkeintaan 0,7 x 17V = 11,9V. Montako punaista em. ä voi siis korkeintaan kytkeä peräkkäin em. virtalähteeseen? 11,9V / 1,85V = 6,4. sarjaan voi siis kytkeä korkeintaan 6 ä. Kytkin jokaiseen naulaan (5 naulaa ) 2 ä. Tämä osa kuluttaa siis virtaa 2 x 0,02A = 0,04A. Em. kytkentä kuluttaa siis tehoa 0,34W (P = U x I). Kokeiluvaiheessa huomasin, että huomiovalot loistivat aivan liian kirkkaasti. Päätin sijoittaa kokeilujen jälkeen pötköille vielä yhteisen 1kΩ:n vastuksen (10kΩ? Kokeile). Samaan olisi tietenkin päässyt myös sijoittamalla molemmille pötköille esim. 2,7 4,7kΩ:n sarjavastuksen. On joka tapauksessa varminta sijoittaa molemmille pylväille oma sarjavastus. Yhteiseksi sarjavastukseksi voi tällöin laittaa vaikka trimmerin tai potentiometrin. Valaisinosa ajastuksella: Toiminta Naulakossa loistavat aina em. huomiovalot eli koukut. Pyyhe löytyy em. valaistuksella aivan varmasti. Lisäksi punaiset t luovat koko tilaan hillityn punaisen tunnelmavalaistuksen, joka ei vaikuta ihmisen hämärävaloon (WC:ssä käynnin jälkeen hämäränäkö on siis ennallaan). Lisävalaistusta kaivatessa saadaan valkoiset valaisint käyttöön säädetyksi ajaksi (valmiissa kytkennässä aika on n. 12 minuuttia). Tämän jälkeen punaiset koukkut jäävät loistamaan kuten ennenkin. Joskus tulee hiukan kiire Tuttu tilanne opettajalle: Ope voisitko sanoa äkkiä. Mulla on semmoinen virtalähde.. Aika harvalta onnistuu vastaaminen em. pikakysymyksiin heti kättelyssä. Tottahan testaus onnistuu oskilloskoopilla, kun virtalähde on varustettu suunnitellulla kuormalla. Mutta, kuinkahan monelta se onnistuu oppituntien aikana ei ainakaan minulta. Sivumäärä 5, pvm , klo. 11:19 2

3 Onneksi ratkaisu on helppo: Kun ostat kaikki tarvikkeesi samasta paikasta, on toimittaja velvollinen antamaan tuotetukea. millaiset sarjavastukset laitan ledeille. Kuinka pian valaisint sammuvat?. Vastaukset kysymyksiisi saat komponenttien toimittajalta. Jos et saa ilmaista tuotetukea, kannattaa vaihtaa toimittajaa. Laadukas ruskohiiliparisto Kapasiteetti n. 200mAh 20mA:n virralla yksi pötkö loistaa siis n. 10 tuntia. 10mA:n virralla yksi pötkö loistaa siis n. 20 tuntia. 10mA:n virralla kaksi pötköä loistaa siis n. 10 tuntia. Laadukas alkaliparisto Kapasiteetti n. 500mAh 20mA:n virralla yksi pötkö loistaa siis n. 25 tuntia. 10mA:n virralla yksi pötkö loistaa siis n. 50 tuntia. 10mA:n virralla kaksi pötköä loistaa siis n. 25 tuntia. Esimerkki Jos yhden valaisujakson pituus on esim. 5 minuuttia ja valo sytytetään esim. 4 kertaa päivässä ja tyydytään 10mA:n virtaan, kestää em. 9V:n alkaliparisto käytössä n. 170 päivää. Todellisuudessa tilanne on hieman toinen. Kun pariston jännite alkaa laskemaan, laskee samalla myös virrankulutus. Ledi siis loistaa laskettua kauemmin, mutta himmenee tietenkin samalla koko ajan. Olen kokeillut ledejä huomiovalokäytössä 9V:n käyttöjännitteellä jopa 100kΩ:n sarjavastuksella. Ledi loisti silti pimeässä kohtuullisesti. Tällöin huomiovalokäytössä em. paristo kestäisi useita vuosia. Käytännössä 9V:n alkaliparisto saattaa siis kestää käytössä paljon laskettua pidempään. Ajastinkytkentä Painonappi ELKO 100uF 1kohmi G R1 1Mohmi 370R D MOSFET N S IRF R +17V 0V Ajastimen muodostaa kondensaattori vastus kytkentä. 100µF kondensaattori 8,2 MΩ:n yhdistelmällä saamme n. 12min viiveen (6 min. 4,7µF + 8,2MΩ:n). Jos vastuksen tai kondensaattorin arvo pudotetaan puoleen, lyhenee myös ajastinaika puoleen toisaalta jommankumman arvon kaksinkertaistaminen kaksinkertaistaa valon toiminta ajan. Ongelmia Testausvaiheessa kävi ilmi, että kondensaattori jaksoikin pitää valkoisia ledejä päällä n. 45min johtuen virtalähteen korkeasta jännitteestä (17V). 9V:lla ajastinkytkentä olisi toiminut toivotulla tavalla. (onneksi sain tuotetukea komponenttien Sivumäärä 5, pvm , klo. 11:19 3

4 toimittajalta). Ratkaisu; pienennetään joko kondensaattorin tai sen rinnalla olevan vastuksen arvoa oleellisesti. Asia selviää helposti kokeilemalla. Piirilevy komponenttipuoli Piirilevy komponenttipuolelta katsottuna Piirilevy Cu_tumma.jpg Sivumäärä 5, pvm , klo. 11:19 4

5 Ohessa vielä artikkelin kytkentöjen komponentit: Huomiovalo....10kpl 370Ω kpl Valaisinosa: 1MΩ (katso teksti).... 1kpl ELKO 100µF (katso teksti) kpl 1kΩ kpl kpl 370Ω....2kpl Nmosfet IRF540 1kpl Painonappi. 1kpl Prototyyppi ja artikkeli: Oikoluku: Sivumäärä 5, pvm , klo. 11:19 5
