1 Dokumentaatio Fiat Stilo MW 130

2 Master 7 Kimmo Kolkka sisällysluettelo: Laitteisto ja virtakaavio: Piilotetut komponentit: Piilotetut johdotukset: Sulakkeet: Johtoliitokset: Kaapeliliitännät suojattu asianmukaisesti: johdot suojattu vahingoittumiselta: Laitteiden asennus: Asennuspaneeleiden asennus: Jäähdytys: Asennuksen teema matkustamo: Asennuksen teema tavaratila: viimeistely johdotus: viimeistely signaalilähde: 50 rakennuskuvia: 52

3 4.1.1 Laitteisto ja virtakaavio: 3

4 4.1.2 Piilotetut komponentit: ylähanskakotelon takana soittimelle kondensaattori 0.33 F, liittimet suojattu lakalla sekä kumihatulla Ohjelmalähteen diodi, estämässä virran paluuta kondensaattorilta järjestelmään - ki 4

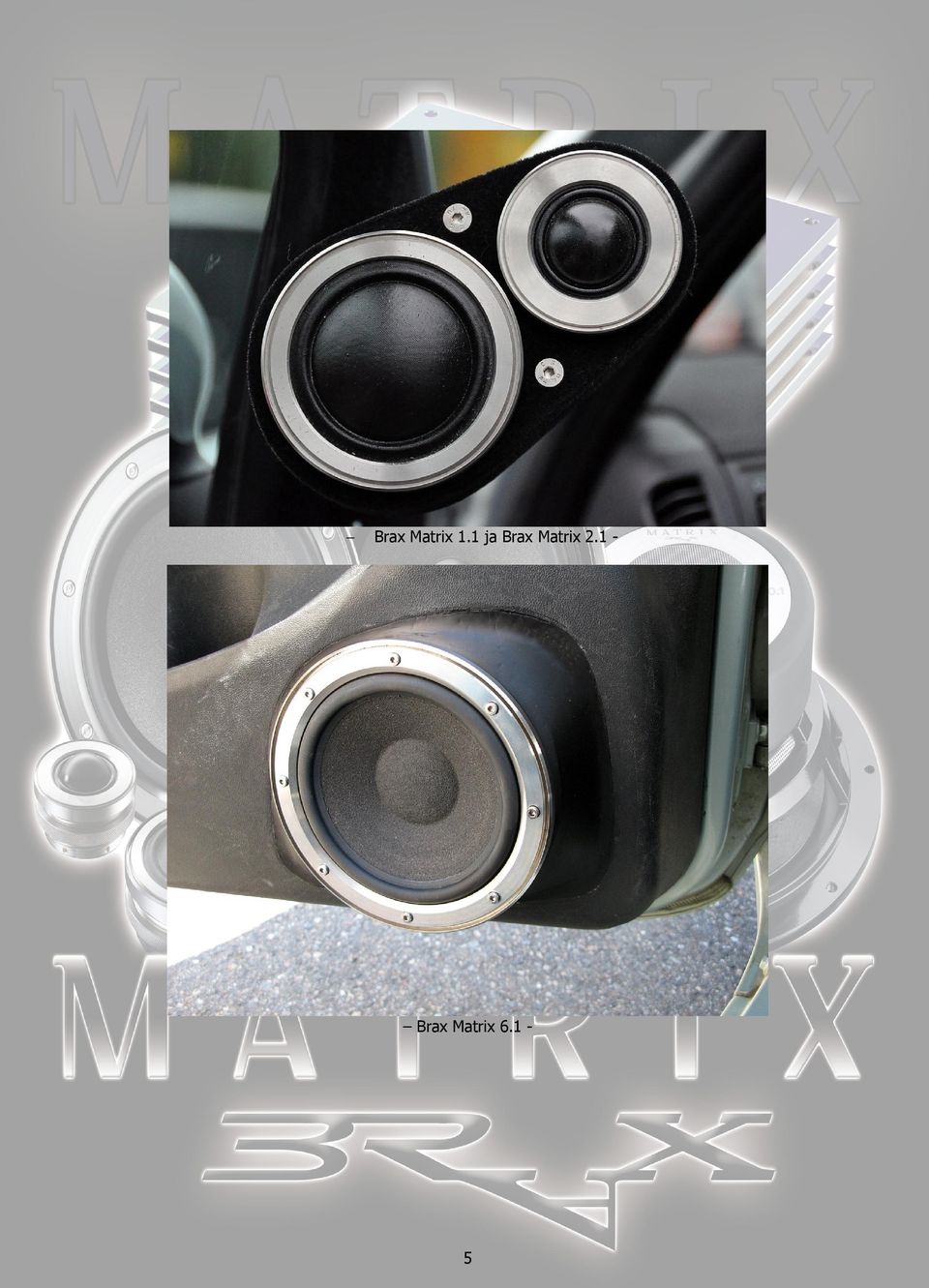

5 Brax Matrix 1.1 ja Brax Matrix Brax Matrix 6.1-5

6 Brax Matrix 10.1 Alpine CHA-S624 Cd-vaihtaja tavaratilan vasemmassa poskessa 6

7 läpivientikumit virtajohtojen ympärillä, tuuletusputki lukituksineen sekä solukumitiiviste nauha - akkulaturi PAC 800 sijoitettu kontin oikeaan takakulmaan, luukun taakse - 7

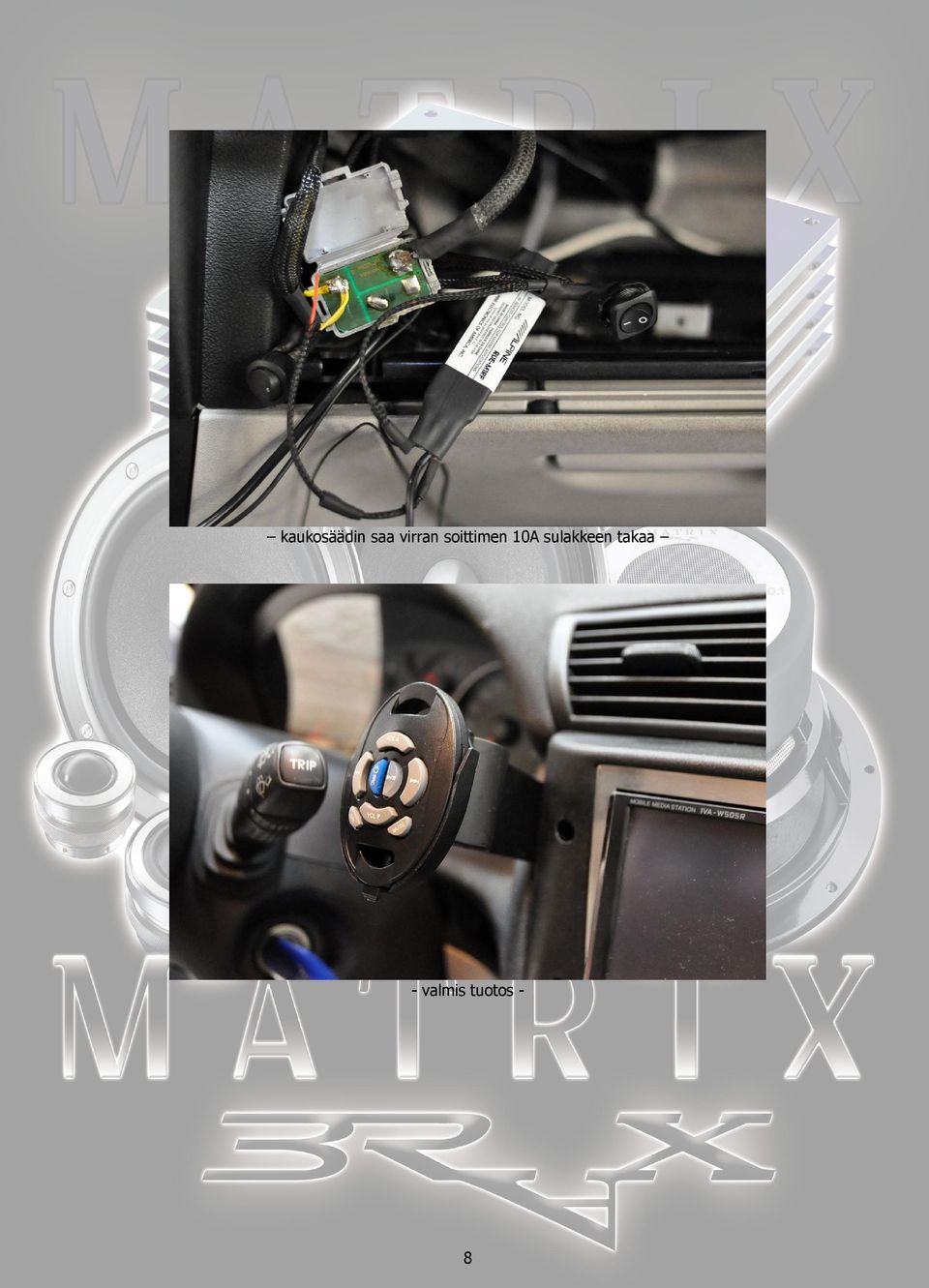

8 kaukosäädin saa virran soittimen 10A sulakkeen takaa - valmis tuotos - 8

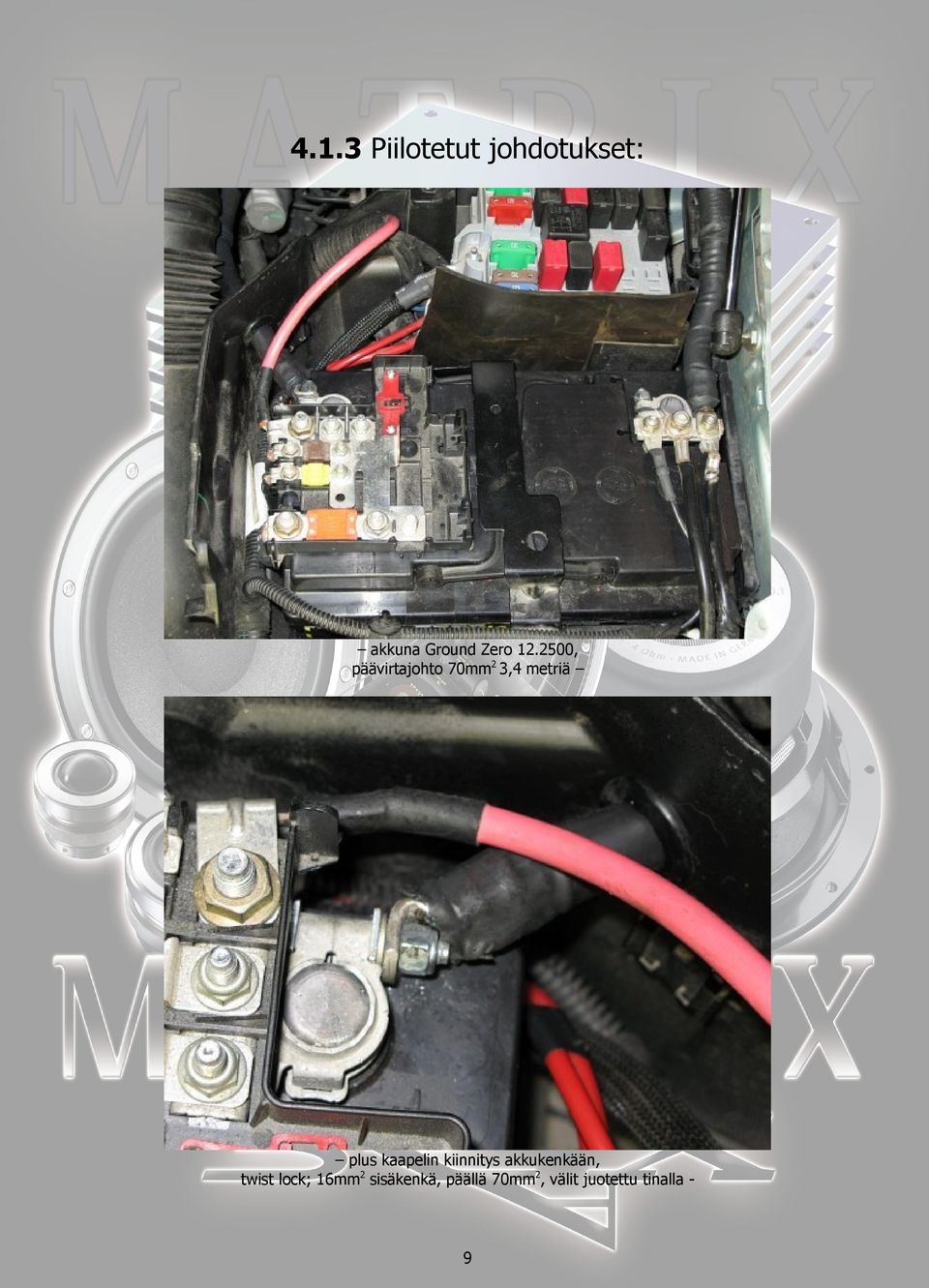

9 4.1.3 Piilotetut johdotukset: akkuna Ground Zero , päävirtajohto 70mm2 3,4 metriä plus kaapelin kiinnitys akkukenkään, twist lock; 16mm2 sisäkenkä, päällä 70mm2, välit juotettu tinalla - 9

10 sama toistuu maakaapelissa 70mm2 - kiinnitys runkopalkkiin, akkutelineen alla, suojaus maali 10

11 päävirtakaapelin läpivientisuojaus rintapellissä, ylempi johto hälytyslaitteen kynnyskotelon vieressä lattialla 11

12 suojattu kokomatkaltaan nailonsukalla, penkinkannattimen kohdalla lisäksi kurkkuputkella loppumatka jakoblokille kulkee auton takalokasuojaa mukaillen 12

13 lisäakun +navan kiinnitys sekä läpivienti, identtinen navan kanssa + kaapeli 70mm2 13

14 taka-akun +kaapeli, alle 40cm - kaapeli 70mm2 14

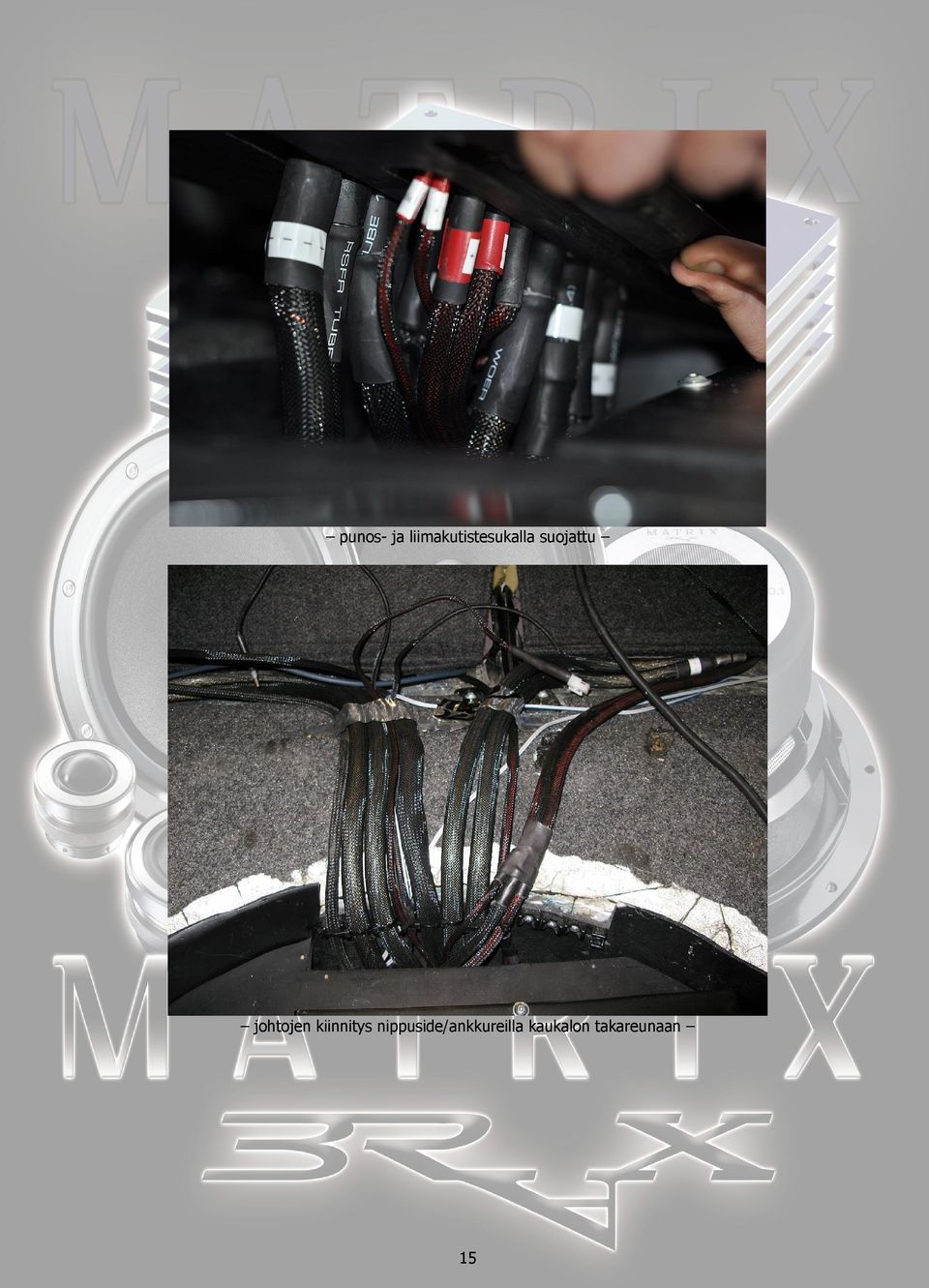

15 punos- ja liimakutistesukalla suojattu johtojen kiinnitys nippuside/ankkureilla kaukalon takareunaan 15

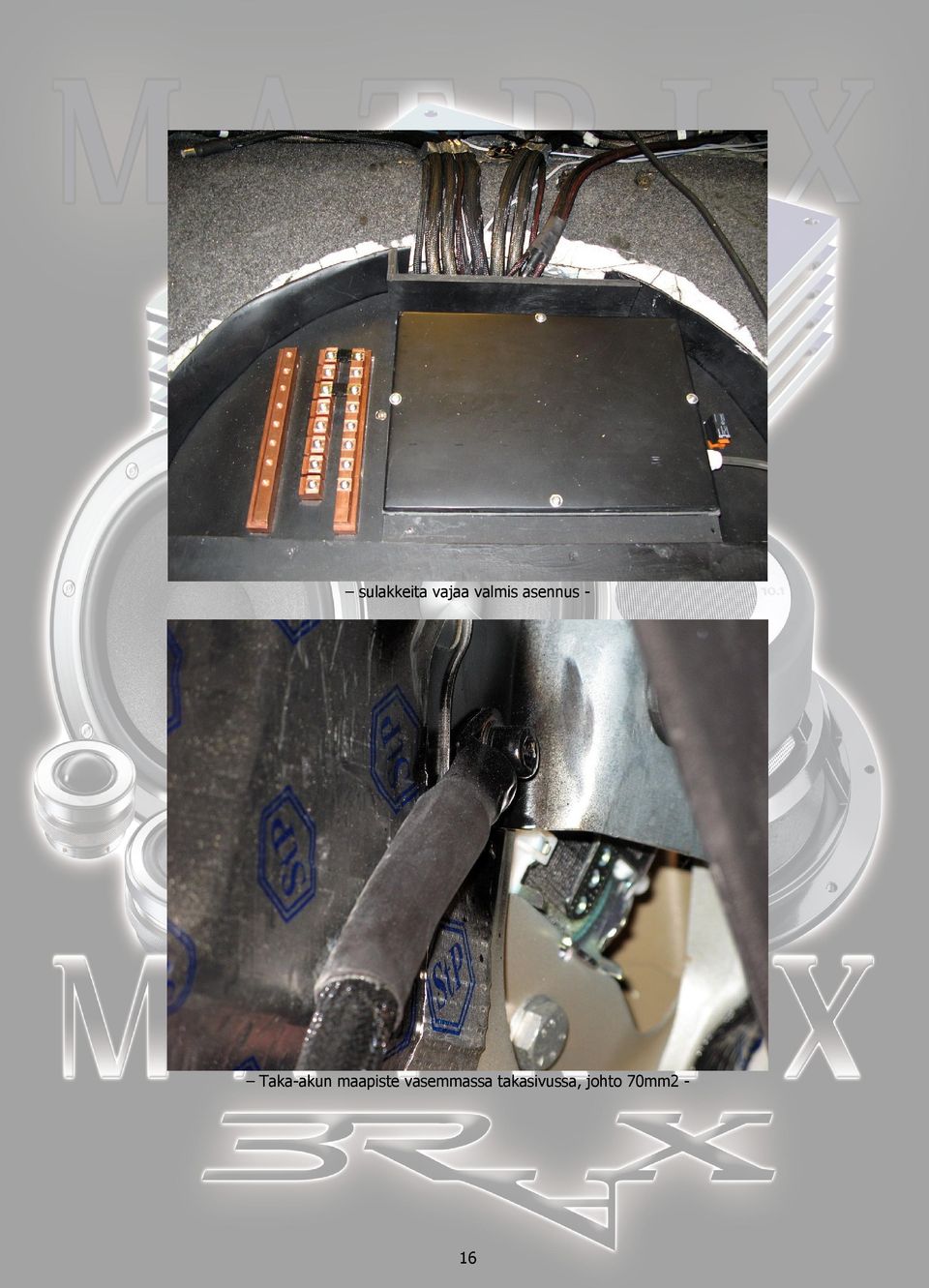

16 sulakkeita vajaa valmis asennus - Taka-akun maapiste vasemmassa takasivussa, johto 70mm2-16

17 - laturin virtajohdotus subikotelon viertä pitkin jakoblokiin - - soittimelle tulevat johdot - 17

18 virta-, maa-, valokaapeli ja ainetjohto menevät hansikaskotelon viertä pitkin - - tulipellin seinämää myötäillen keskikonsolin viereen lattialle, kiinnitetty lattiaan Vibroplast suikaleilla - 18

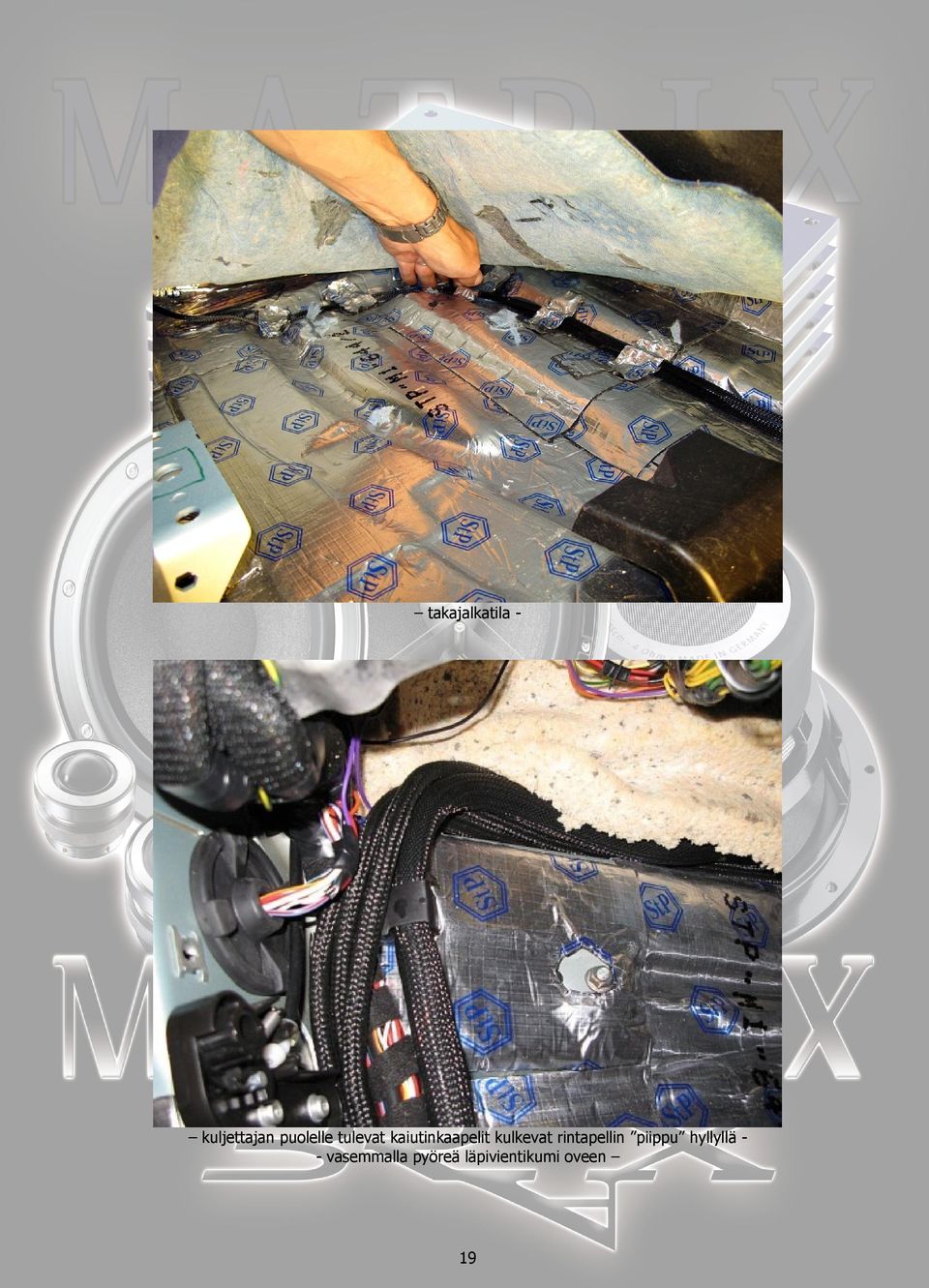

19 takajalkatila - kuljettajan puolelle tulevat kaiutinkaapelit kulkevat rintapellin piippu hyllyllä - vasemmalla pyöreä läpivientikumi oveen 19

20 matkustajan puolen johdotusta - soittimelle tulevat virtajohdot 10mm2 ja herätevirta 6mm2 lattialla kaiutinjohdot kynnyskotelon päällä yhdessä airbag johtojen kanssa 20

21 takaoven kohdalla johdot menevät vierekkäin istuimen reunan mukaan konttiin - - kaiutinkaapelit nousevat takalokasuojan pintaa pitkin ylös 21

22 päätyen vahvistinräkin päällä olevaan kouruun kaiutinkaapelit menevät alkuperäisen oviliittimien kautta 22

23 - rungonpuoleinen liitin- ovenpuoleinen liitin osa kaiutinkaapeleista kytkettynä - - kansi, silikonireikäkumi/tiiviste ja runko - 23

24 - abikoliitin tyyppinen kytkentä, juotettuna molemmissa ovissa - peilikolmiolle tulevat kaiutinjohdot 2*1,5mm2 diskantille ja 2*2,5mm2 keskiääni elementille 24

25 peilikolmiossa johtokoko vaihdettu juotosliitoksessa 1mm2 johtokokoon molemmille elementeille - kaikki johtojen päät hylsytetty ja molemmat puolet samanlaiset - ovielementin johdot 2*(1,5mm2+2,5mm2) midille 25

26 - ovielementin johtokiinnitys - ovielementin johdot 2*(1,5mm2+2,5mm2) midille 26

27 subwooferin kaiutinjohdot 2*(1,5mm2+2,5mm2)- mideillä liitos samalla tavalla molemmilla puolilla - - vahvistintelineessä kaiutinjohdot laskeutuvat ylhäältä, vahvistimien virrat/herätteet nousevat alhaalta sivuista - prosessorille tulevat johdot tulevat keskeltä, cd-vaihtajan / soittimen, ainet -/valokaapeli sekä virta - 27

28 - laturin virtajohdon kiinnitys - - läpivienti auton alkuperäisestä kumista - 28

29 4.2.1 Sulakkeet: 250 A päävirtasulake akkukannen alla, akun ja rintapellin välissä - virranjakoblogi etuakku 200A, pääte A, taka-akku 200A, pääte A, laturi 60A, heräterele 40A, ohjelmalähde 20A ja prossu/jännitemittari 20A 29

30 soittimen alkuperäinen 10A sulake - -johto 10mm2/1,5mm2 - - virtalukon virkaa tekevä kytkin, suojattu alkuperäisellä soittimen 10A sulakkeella - 30

31 4.2.2 Johtoliitokset: etuakun +liitos - etuakun -liitos - 31

32 taka-akun +liitos, maaliitos samanlainen - herätereleen liitokset - 32

33 virtakaapeleiden liitoksia blokin alla, kaikki johdot hylsytetty ja merkitty etuakun johtojen puristusliitokset 33

34 päätteen 25 kaiutinliitokset - päätteen 24 kaiutinliitokset - 34

35 päätteen virtaliitokset, holkit juotettu johtoon, päätteiden johdotukset identtiset diskantti/keskiääni johtoliitokset - 35

36 4.2.3 Kaapeliliitännät suojattu asianmukaisesti: kaikki kaiutinelementit ovat varustettu kullatuilla kontakteilla - etu- ja taka-akun navat suojattu korroosion estävällä sprayllä - maapisteet suojattu maalilla - - Helix CAP soitinta ruokkivan kondensaattorin liitosten suojaus 36

37 - kondensaattori, kaukosäätimen antenni sekä diodikotelo kiinnitetty nippusiteillä johtosarjoihin virranjakoblokin kuparit, jotka ovat suojattu Kontakti OS suoja-aineella 37

38 4.2.4 johdot suojattu vahingoittumiselta: kts. Sivut 10 ja päävirtakaapelin läpivienti suojattu läpivientikumilla ja matkalla käytetty kurkkuputkea terävien kulmien kohdalla, muuten nylonsukassa - laturin virtajohto suojattu verkolla ja kutistesukalla / läpivientikumilla - kaiutinjohdot suojattu nylon/kutistesukalla ja vahvistettu teipillä - 38

39 - etukaiuttimien nivelen läpivienti suojattu liimasukalla - - kontin peitepaneeliin jyrsitty johdoille kulku-urat - 39

40 4.3.1 Laitteiden asennus: Alpine CHA-S624 asennettu asennuspaneeliinsa käyttäen sen omia asennusjalkoja. - 40

41 kondensaattorin ja diodikotelon kiinnitys nippusiteellä johtosarjaan vahvistimet sekä prossu ovat kiinnitetty pulteilla polykarbonaattiin tehdyillä kierteillä asennuslevy kiinnitetty pulteilla vanerikehikkoon, kehikossa rampa mutterit - 41

42 akkukotelonkansi kiristää taka-akun paikoilleen - Yhteensä neljä 80mm laitepuhallinta puhaltaa ilmaa vahvistinräkkiin, ottavat virtansa auton omasta järjestelmästä 42

43 akkukotelo ruuvattu, liimamassattu ja kuidutettu lasikuitukaukaloon pinnoitettu Celcoatilla ja sisäpuoli hartsilla - - akun tuuletusputken poistopää vasemmassa takakulmassa - 43

44 4.3.2 Asennuspaneeleiden asennus: cd- vaihtajan fyysinen kiinnitys autossa koriniiteillä ja ruuveilla, korotus vanerit 44

45 peilikolmiossa niittimutterit - kiinnitys lieriökantaisilla M5 pulteilla - 45

46 midisuuntain pultattu M6 pulteilla, takana vanerikaulus tukemassa - varapyöräkotelon kiinnitys pultti M10 alkuperäisessä paikassa, lisäksi 15mm vaneri kiinnittyy tiiviisti päälle, kiinnitetty runkoon 4kpl M8 pulteilla - 46

47 4.3.3 Jäähdytys: tuulettimet 4kpl, 80mm, kiinnitetty ruuveilla asennuskehikkoon laiteräkin yläreunan poistoaukot 47

48 alareunassa tuloilmaura. Kehikossa puhallus suunta sisään kuvassa lisäksi laiteräkin alapään kiinnityspultti, vastaava toisessa reunassa Asennuksen teema matkustamo: teemana kiiltävä metalli, mustaväri Asennuksen teema tavaratila: teemana kiiltävä metalli, mustaväri, läpinäkyvä muovi sekä harmaan sävyt 48

49 4.5.1 viimeistely johdotus: - kts. aikaisemmat kuvat - subwooferkotelon läpivienti ja johdotus prosessorin virtakaapelin modifikaatio 49

50 4.5.2 viimeistely signaalilähde: - alumiinikiinnike kiinnitettynä kojetaulun runkoon - -soittimen kiinnitys kiinnikkeeseen, huomaa maaeristys (valitettavasti valmiin kiinnityksen kuvaus mahdotonta) 50

51 rakennuskuvia: 51

52 52

53 53

54 54

55 55

56 - auto päivittäisessä työkäytössä, tarvittavilla työkaluilla - 56
