Dokumentaatio. Fiat Stilo MW 130. Advanced 7. Kimmo Talkkari Kolkka

Save this PDF as:

Koko: px
Aloita esitys sivulta:

Download "Dokumentaatio. Fiat Stilo MW 130. Advanced 7. Kimmo Talkkari Kolkka"

Transkriptio

1 Dokumentaatio Fiat Stilo MW 130 Advanced 7 Kimmo Talkkari Kolkka

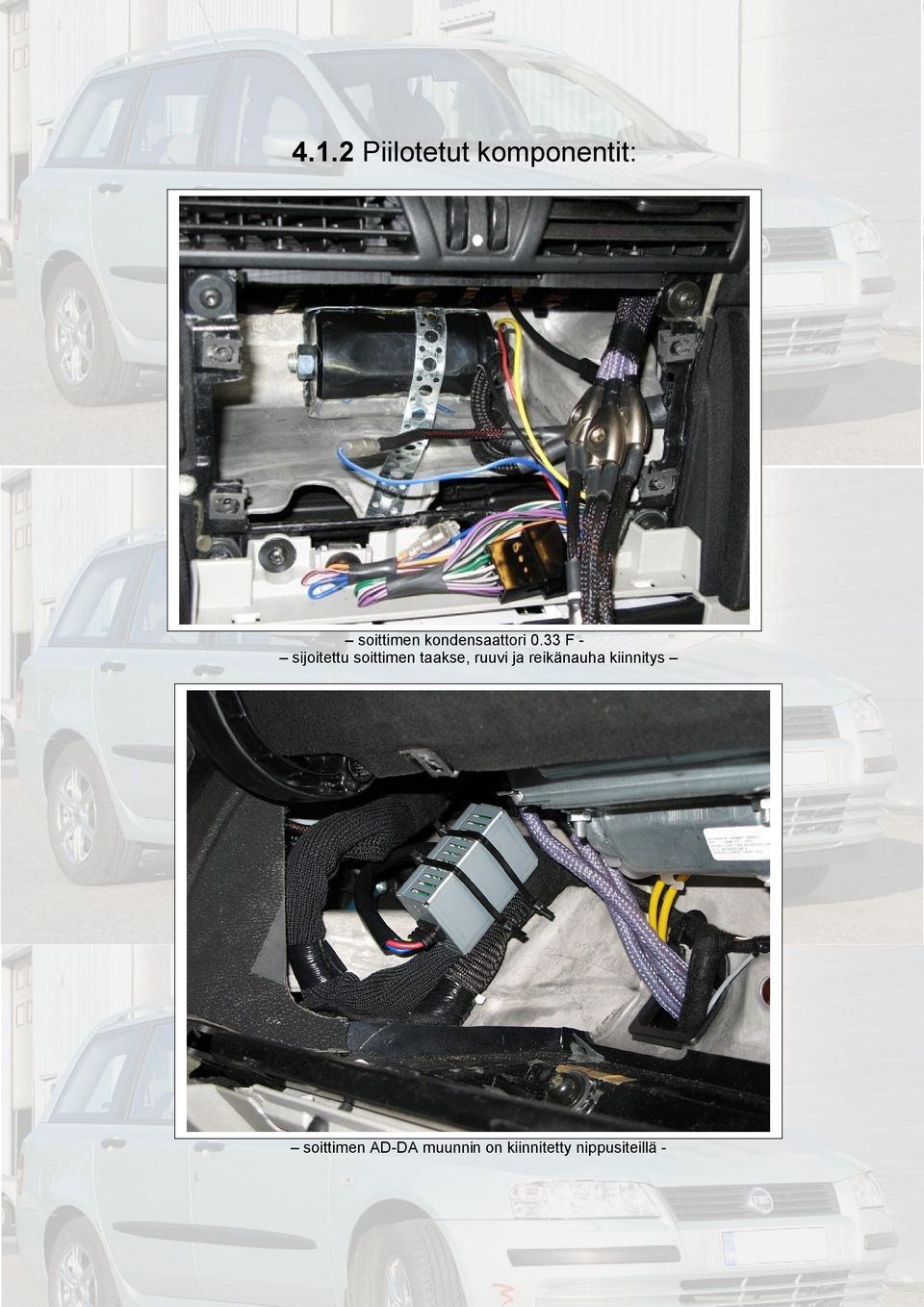

2 4.1.2 Piilotetut komponentit: soittimen kondensaattori 0.33 F - sijoitettu soittimen taakse, ruuvi ja reikänauha kiinnitys soittimen AD-DA muunnin on kiinnitetty nippusiteillä -

3 - Focal Utopia Be 3W2 ja Utopia Be TBE - Focal Utopia Be 6W3 -

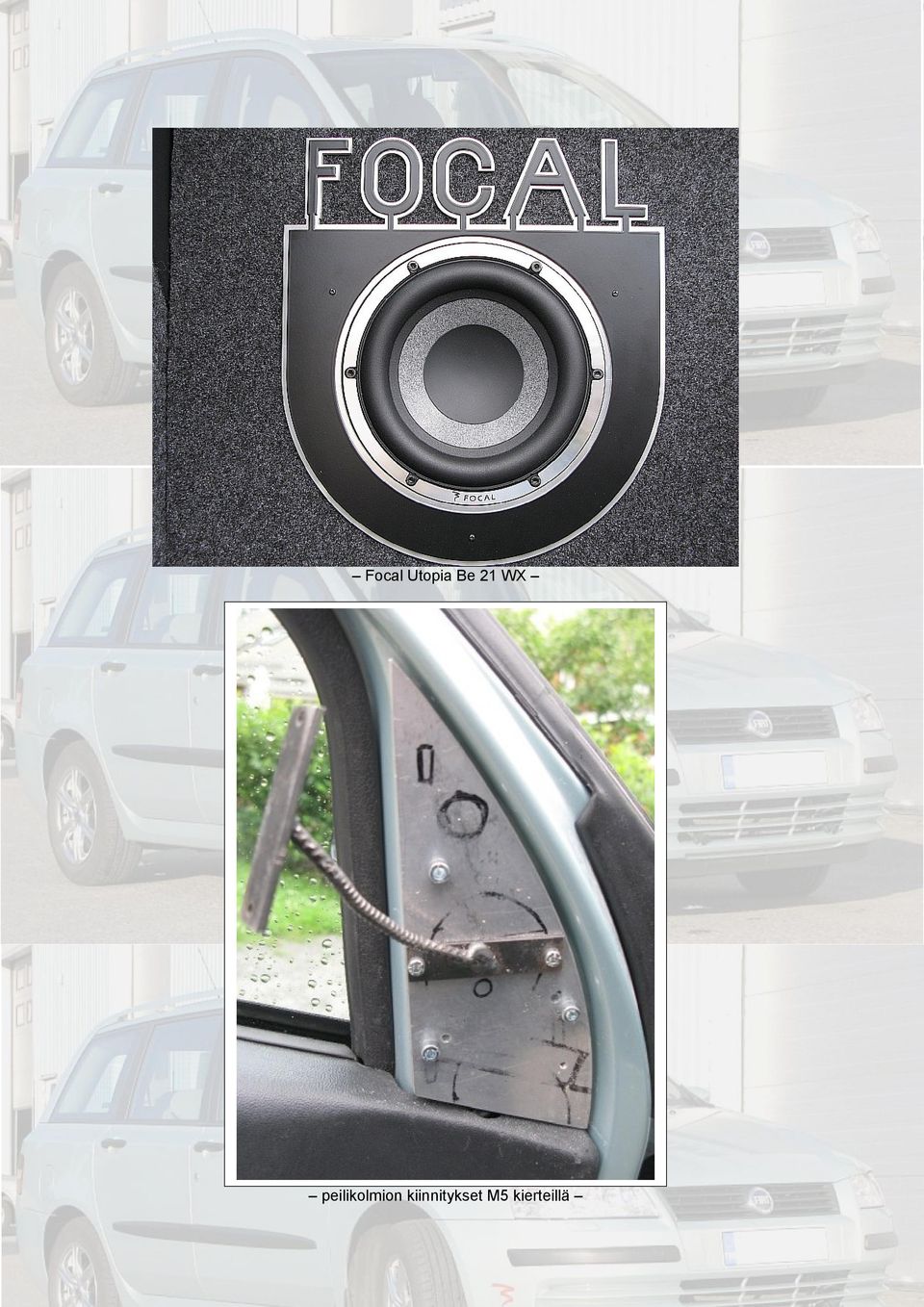

4 Focal Utopia Be 21 WX peilikolmion kiinnitykset M5 kierteillä

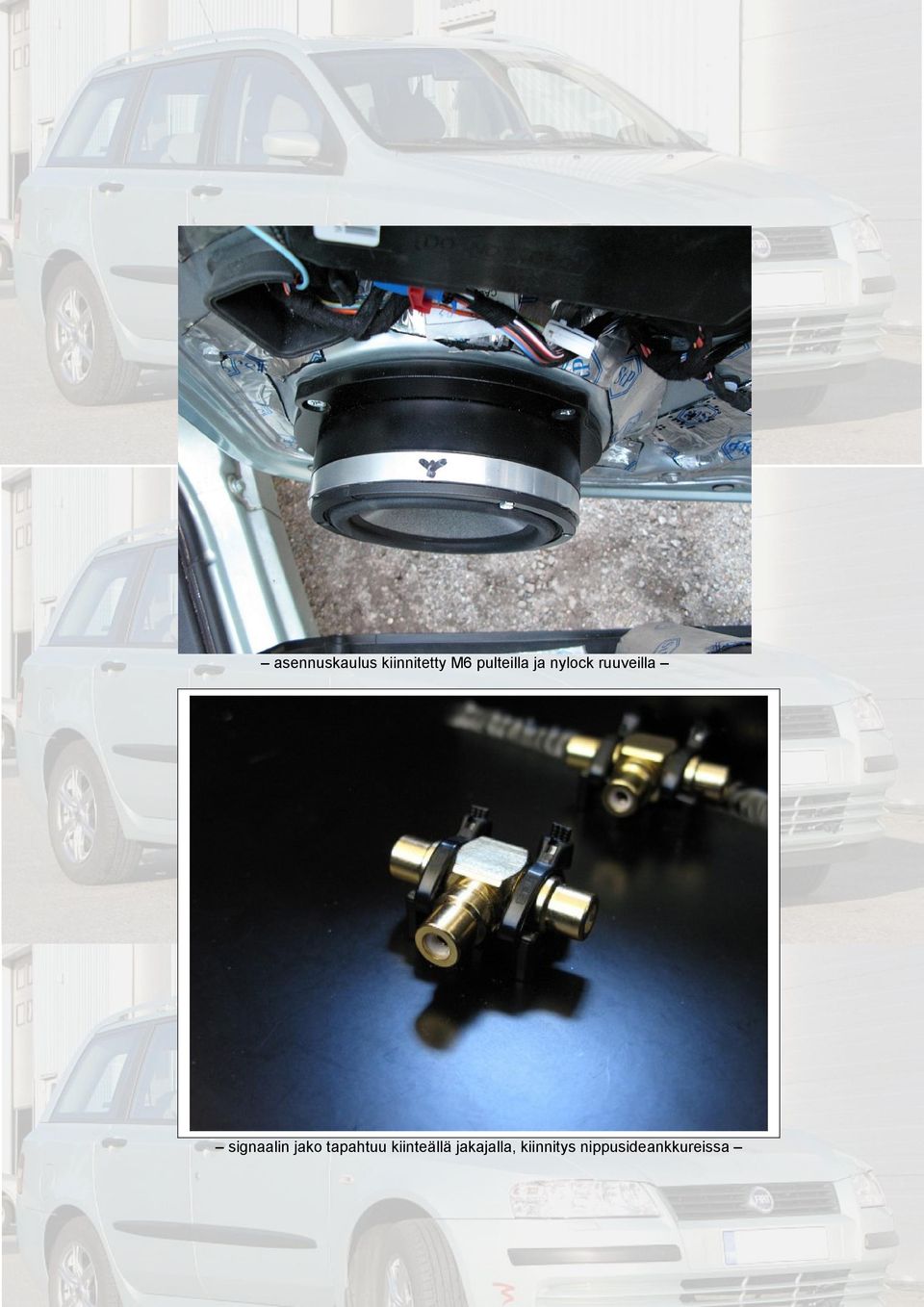

5 asennuskaulus kiinnitetty M6 pulteilla ja nylock ruuveilla signaalin jako tapahtuu kiinteällä jakajalla, kiinnitys nippusideankkureissa

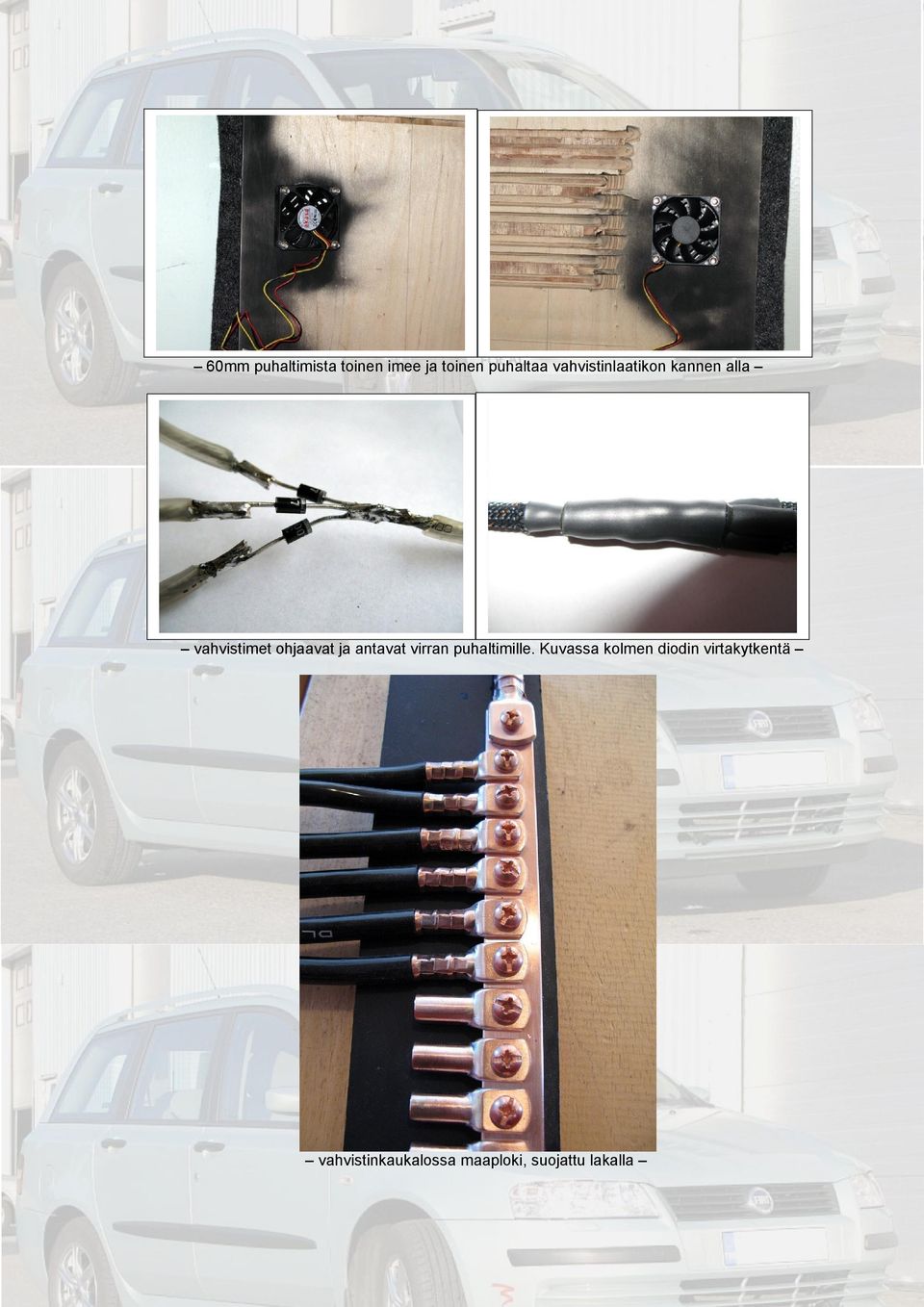

6 60mm puhaltimista toinen imee ja toinen puhaltaa vahvistinlaatikon kannen alla vahvistimet ohjaavat ja antavat virran puhaltimille. Kuvassa kolmen diodin virtakytkentä vahvistinkaukalossa maaploki, suojattu lakalla

7 4.1.3 Piilotetut johdotukset: akkuna Ground Zero , päävirtajohto 70mm 2 3,4 metriä plus kaapelin kiinnitys akkukenkään, tyyliin twist lock; 16mm 2 sisäkenkä, päällä 70mm 2, välit juotettu tinalla -

8 sama toistuu maakaapelissa 70mm 2 - kiinnitys runkopalkkiin, akkutelineen alla, suojaus maali

9 päävirtakaapelin läpivientisuojaus rintapellissä, ylempi johto hälytyslaitteen kynnyskotelon vieressä lattialla

10 suojattu kokomatkaltaan nailonsukalla, penkinkannattimen kohdalla lisäksi kurkkuputkella loppumatka jakoblokille kulkee auton vakiojohdotuksia ja kiinnityksiä myötäillen.

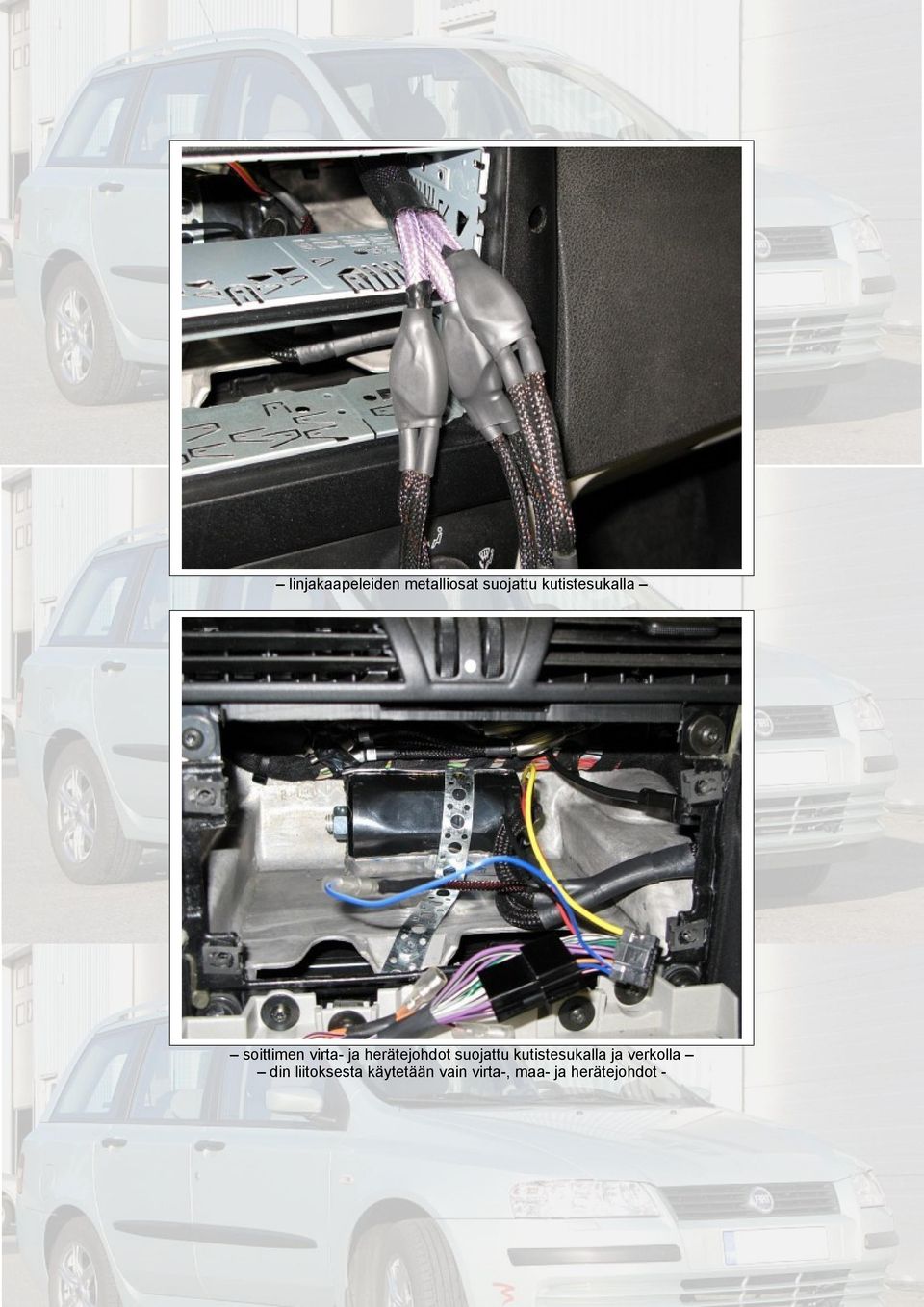

11 linjakaapeleiden metalliosat suojattu kutistesukalla soittimen virta- ja herätejohdot suojattu kutistesukalla ja verkolla din liitoksesta käytetään vain virta-, maa- ja herätejohdot -

12 virta- ja linjajohdot menevät hansikaskotelon viertä pitkin, tulipellin seinämää myötäillen lattialle kiinnitys lattiaan Vibroplast suikaleilla

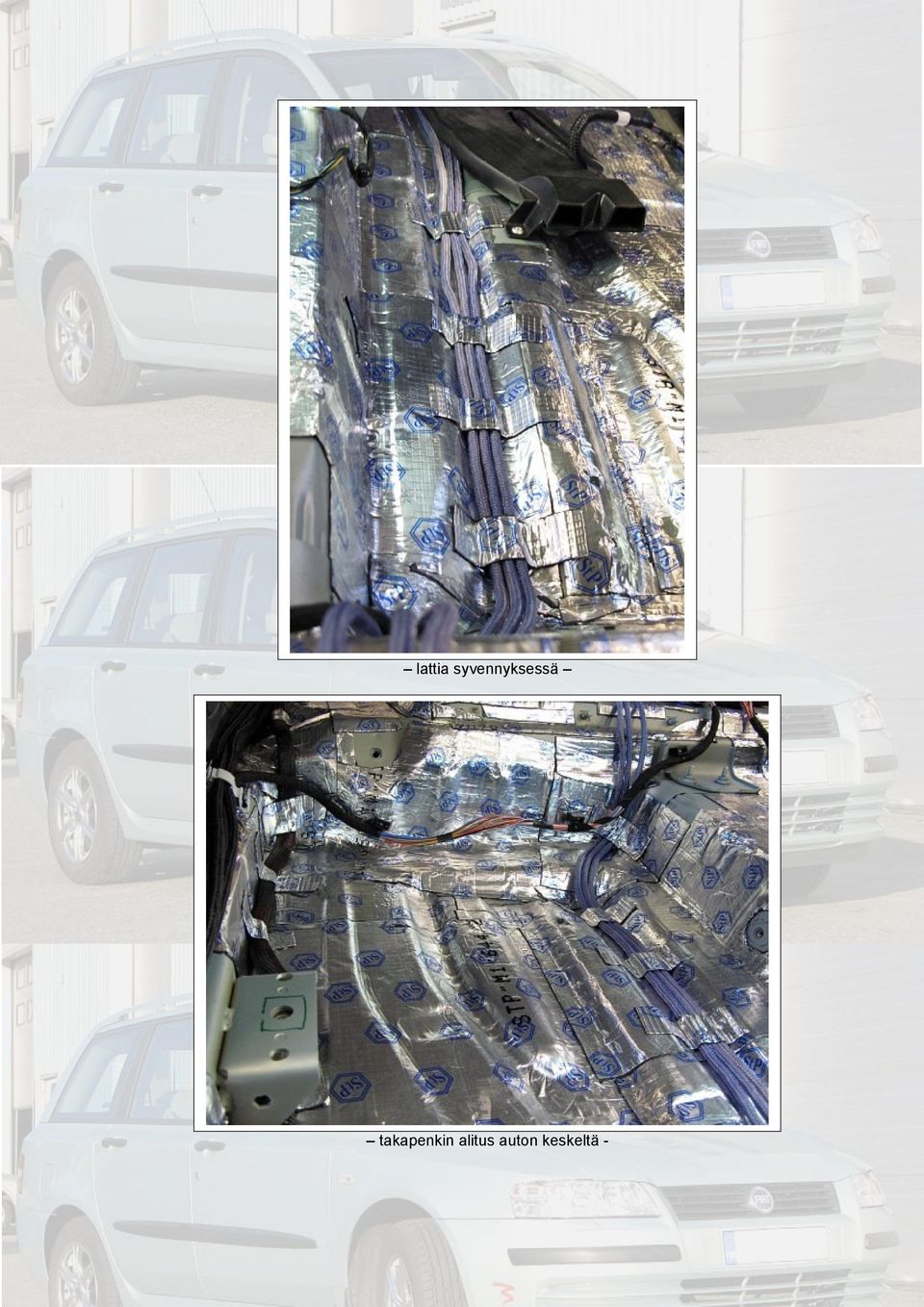

13 lattia syvennyksessä takapenkin alitus auton keskeltä -

14 kuljettajan puolelle tulevat kaiutinkaapelit kulkevat rintapellin piippu hyllyllä - - vasemmalla pyöreä läpivientikumi oveen - soittimelle tulevat virtajohdot 10mm2 ja herätevirta 6mm2 lattialla - kaiutinjohdot kynnyskotelon päällä yhdessä airbag johtojen kanssa

15 takaoven kohdalla kulkevat vierekkäin penkin alta konttiin yleiskuva ohjaamon johdotuksista vasemmalla päävirta-, keskellä linja-, ja oikealla kaiutin/soittimen virtakaapelit -

16 kaiutinkaapelit kulkevat originelli oviliittimien kautta - ovenpuoleinen liitin - osa kaiutinkaapeleista kytkettynä rungonpuoleinen liitin, kansi, silikonireikäkumi tiiviste ja runko -

17 abikoliitin tyyppinen kytkentä, juotettuna molemmissa ovissa - peilikolmion kaiutinjohdot 2*1,5mm 2 diskantille ja 2*2,5mm 2 keskiääni elementille -

18 ovielementin johdonpäät 2*1,5mm 2 ja 2*2,5mm 2 midille vahvistin telineelle menevät johdot, vas. virta 8kpl + maa, edessä vas. subin kaiutin-, linja-, soittimen virta- ja kaiutinjohdot.

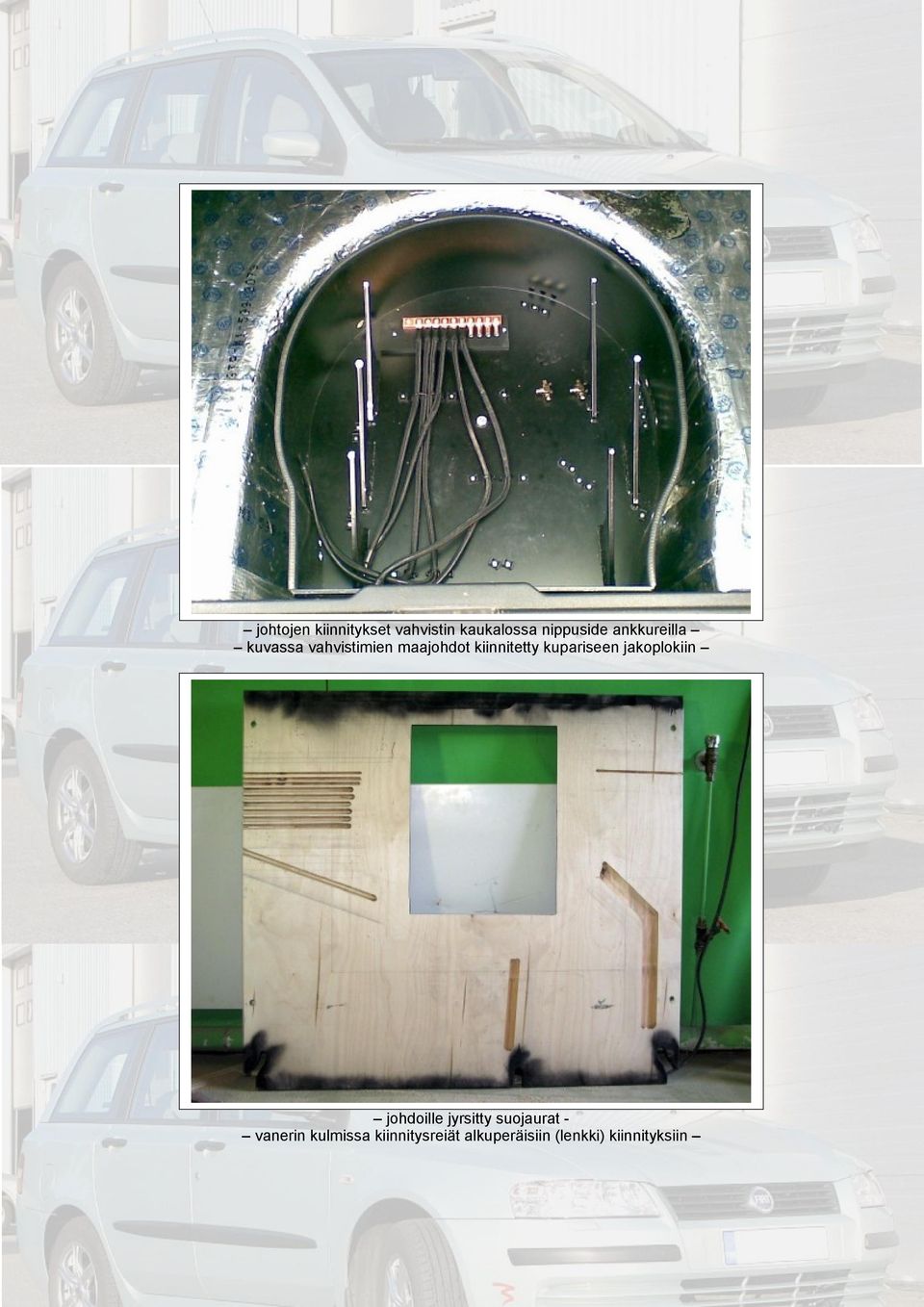

19 johtojen kiinnitykset vahvistin kaukalossa nippuside ankkureilla kuvassa vahvistimien maajohdot kiinnitetty kupariseen jakoplokiin johdoille jyrsitty suojaurat - vanerin kulmissa kiinnitysreiät alkuperäisiin (lenkki) kiinnityksiin

20 maajohdon (70mm 2 ) kiinnitys takaselkänojan tuessa - virtajohdotuksen läpiviennit kaukalossa -

21 johdotus kaavio virtakaapelit maakaapelit herätekaapeli kaiutinkaapelit signaalikaapelit

22 4.2.1 Sulakkeet: 250 A päävirtasulake akkukannen alla, akun ja rintapellin välissä - virranjako ploki kuparista, suojattu lakalla valkoiset sulakkeet 80A vahvistimille (johto 21mm 2 ) sininen 60A soittimelle (10mm 2 ), oranssi 40A heräte releelle (6mm 2 ), loput varalla

23 4.2.3 Kaapeliliitännät: ovikaiutin ja vahvistin liitoksia päävirtajohto ja peilikolmion kaiutinjohdot peilikolmioon ovessa kulkevat kaiutin johto sekä soittimen kondensaattorin suojauksia

24 laturin virtajohto suojattu verkolla ja kutistesukalla - läpivientikumi - laturilta akulle menevä johto suojattuna -

25 4.3.1 Laitteiden asennus: ohjelmalähteenä Alpine 9887R joka sisältää signaaliprosessorin sekä jakosuotimet, kiinnitettynä Blaubunktin valmistamaan 2 Din kehykseen - maaplokin hajotuskuva, uritettu polykarbonaattilevy, vaneri ja kuparitanko -

26 virranjaon materiaalit samat sulakekiinnikkeet kiinnitetty ruuveilla vanerilevyyn

27 sivukuva konstruktiosta - hajotuskuva virranjaosta, kupariosat lakattu

28 virranjaon fyysinen kiinnitys autossa koriniiteillä ja ruuveilla - korotus vanerit

29 kiinnityspohja, johdot kulkevat tasovanerin ja tavaratilan lattian välistä - valmis asennus, vasemmalla vahvistimien heräterele

30 kaukalo vahvistimien kiinnitys kulmineen - kiinnitys 4mm ruuveilla 8mm alumiinista muotoiltuihin kannakkeisiin -

31 nippusideankkurit ovat kiinnitetty 4mm ruuveilla/pulteilla vahvistimien pohjaan johdot kiinnitettynä ankkureihin -

32 vahvistinlaatikonpohjan johtokiinnityksiä - varapyöräkotelon keskelle hitsattu metallivahvike, jossa mutteri -

33 vahvistinkaukalossa vastaavasti pultti, tavaratilanpohjaa vasten uretaani kiinnitys subwooferkotelon kiinnitys toteutettu lattarautaan tehdyistä kierteistä

34 - rei`istä sekä pultti kiinnityksestä M10, väliin jäävät pohjavaneri ja subikotelon pohja
