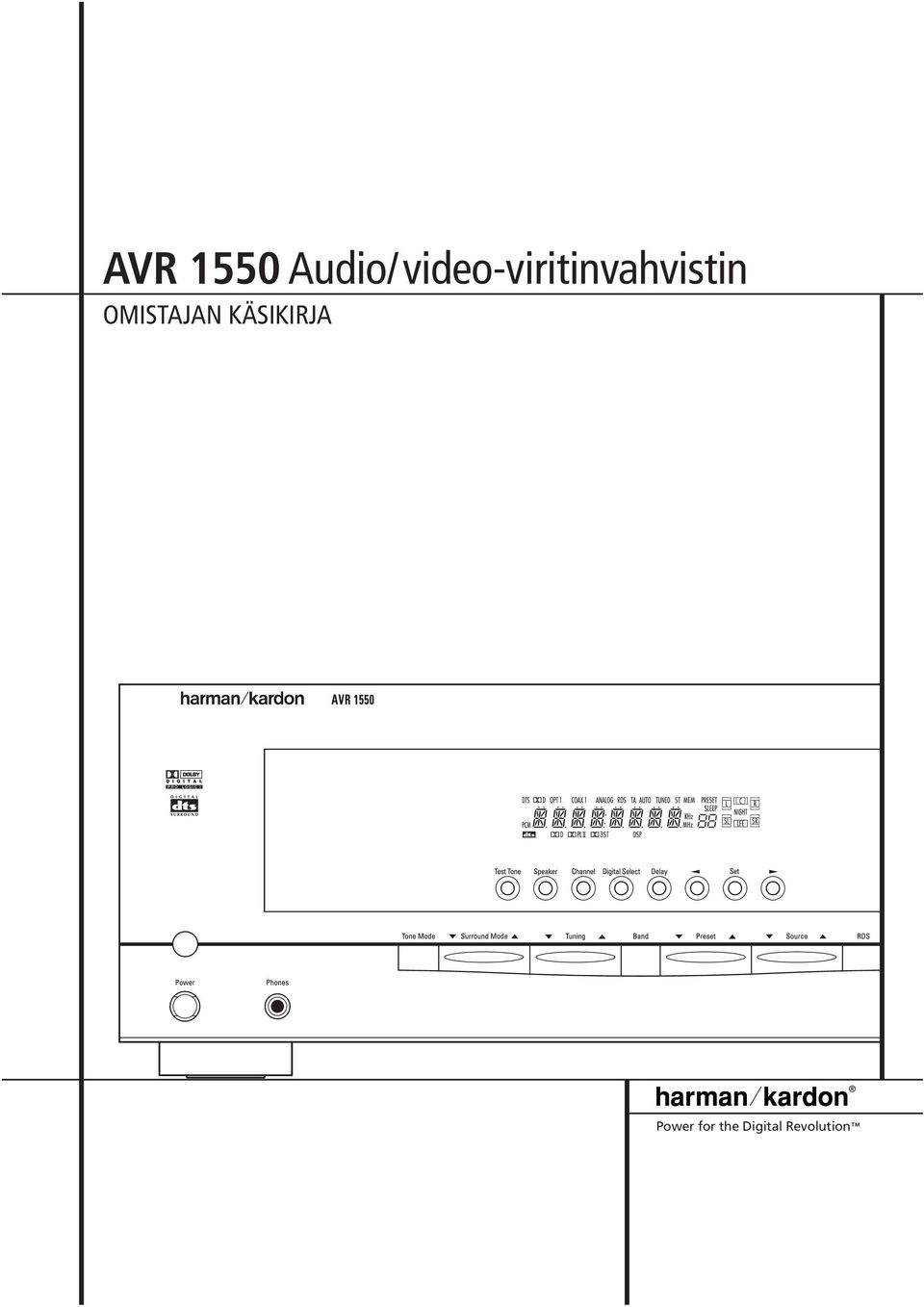

AVR 1550 Audio/video-viritinvahvistin OMISTAJAN KÄSIKIRJA

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "AVR 1550 Audio/video-viritinvahvistin OMISTAJAN KÄSIKIRJA"

Transkriptio

1 AVR 1550 Audio/video-viritinvahvistin OMISTAJAN KÄSIKIRJA Power for the Digital Revolution

2 Sisältö 3 Johdanto 4 Turvallisuusohjeita 4 Pakkauksen purku 5 Etulevyn säätimet 7 Etulevyn näyttö 8 Takalevyn liitännät 9 Kauko-ohjaimen toinot 11 Asennus ja kytkennät 11 Audiolaitteiden kytkeen 11 Videolaitteiden kytkeen 12 SCART A/V -liitännät 13 Kaiuttimien valinta ja sijoitus 14 Järjestelmän säätäen 14 Ensimmäinen käynnistys 14 Ohjelmalähdekohtaiset asetukset 14 Ohjelmalähteen asetukset 14 Kaiutinasetukset 14 Surround-tilojen asetukset 16 Ohjelmalähteestä riippumattomat asetukset 16 Viiveajan asetukset 17 Yökuuntelutilan asetukset 17 Lähtötasojen säätäen 19 Käyttö 19 Peruskäyttö 19 Ohjelmalähteen valinta 19 Kuulokkeiden käyttö 20 Surround-tilakaavio 21 Surround-tilan valitseen 21 Dolby Digital -äänentoisto 22 Digitaaliohjelmalähteen valinta 22 Digitaalitilan ilmaisimet 22 Yökuuntelutila 23 Äänittäen 23 Lähtötasojen hienosäätö 23 Näytön kirkkauden säätö 23 Muistinvarmennus 24 Virittimen käyttö 24 RDS-järjestelmän käyttö 26 Toitoluettelo 27 Vianetsintäkaavio 27 Suorittimen nollaus 28 Tekniset tiedot Vakuutus standardien täyttämisestä We, Harman Consumer International 2, route de Tours Château-du-Loir, FRANCE vakuutamme omalla vastuullamme, että tässä omistajan käsikirjassa kuvattu tuote on allalueteltujen teknisten standardien mukainen: EN 55013/ EN 55020/ EN 60065:1993 EN / Carsten Olesen Harman Kardon Europe A/S 09/02 Merkintätavat Jotta sinun olisi helpompi käyttää tätä käsikirjaa tutustuessasi kauko-ohjaimeen, etulevyn säätimiin ja takalevyn liitäntöihin, olemme käyttäneet tässä käsikirjassa tiettyjä merkintätapoja. ESIMERKKI - (lihavoitu) viittaa kauko-ohjaimen tai etulevyn painikkeeseen tai takalevyn liitäntään. ESIMERKKI - (näytön teksti) viittaa etulevyn näytössä näkyvään tekstiin. 1 (neliön sisällä oleva numero) viittaa etulevyn säätimeen. 0 (ovaalin sisällä oleva numero) viittaa kauko-ohjaimen säätimeen tai ilmaisimeen. (ympyrän sisällä oleva numero) viittaa takalevyn liitäntään. A (neliön sisällä oleva kirjain) viittaa etulevyn näytön ilmaisimeen. 2 SISÄLLYS

3 Johdanto Kiitos siitä, että valintasi oli Harman Kardon! Harman Kardon AVR 1550-viritinvahvistimen hankinnan myötä sinulla on edessäsi monien vuosien kuuntelunautinto. AVR 1550 on erityisesti suunniteltu toistamaan elokuvien äänimaailman jännitys yksityiskohtineen ja kuuntelemasi musiikin hienoimmatkin vivahteet. Sisäisten Dolby* Digital ja DTS -dekoodauspiirien ansiosta AVR 1550 toistaa kuusi erillistä audiokanavaa, joilla voidaan toistaa uusimpien DVD- ja LD-levyjen digitaaliset ääniraidat sekä digitaalisten televisiolähetysten digitaalinen ääni. Tämän takaavat värikoodatut liittimet ja ohjelmoitava kauko-ohjain. Saadaksesi eniten irti uudesta laitteestasi suosittelemme, että luet tämän käsikirjan huolellisesti läpi. Näin varmistat, että liität kaiuttimet, ohjelmalähteet ja muut erilliset laitteet oikein. Kun käytät hetken eri säätimien toitojen opetteluun, saat täyden hyödyn AVR 1550:n oaisuuksista. Jos sinulla on tähän tuotteeseen, sen asennukseen tai käyttöön liittyviä kysymyksiä, ota yhteys jälleenmyyjääsi. Kuvaus ja toinot AVR 1550 kuuluu markkinoiden monipuolisimpiin ja suorituskykyisimpiin AV-viritinvahvistimiin. Dolby Digital- ja DTS-dekoodereiden lisäksi laitteessa on useita analogisia surround-tiloja, joita voi käyttää sellaisten ohjelmalähteiden kanssa kuin CD, videonauhuri, tv-ääni ja tietysti laitteen sisäinen FM/AM-viritin. Sen lisäksi, että AVR 1550 tarjoaa paljon erilaisia kuuntelutoitoja, laite on helppo muokata erilaisten kaiuttimien ja kuunteluolosuhteiden mukaan. Voit yhdistää monipuoliseen AVR viritinvahvistimeen kolme videolaitetta, joista osalle on varattuna sekä komposiitti- että S-videotulot. Kahden audiotulon ja kahden digitaalisen tulon ansiosta AVR 1550 toimii uusimpienkin digitaalisten ohjelmalähteiden vahvistimena. Koaksiaalisen digitaalilähdön ansiosta voit kytkeä vahvistimen suoraan digitaaliseen tallentimeen. AVR viritinvahvistimen tehokkaassa vahvistimessa on käytetty perinteistä Harman Kardon suurvirta-suunnittelufilosofiaa, jotta se pystyy toistamaan kä tahansa ohjelmamateriaalin sisältämän dynamiikan. Harman Kardon keksi high fidelity -viritinvahvistimen yli neljäkymmentäseitsemän vuotta sitten. Huippuluokan oaisuuksien ja piirisuunnittelun ansiosta AVR 1550 kuuluu valmistajansa hienoimpiin tuotteisiin kautta aikojen. Crystal Chip -tekniikalla toteutetut Dolby Digital ja DTS-dekooderit Dolby Laboratory -yrityksen uusin ProLogic II -dekoodaustekniikka. Monipuoliset digitaalitulot ja -lähdöt Etulevyssä oleviin tuloihin voit helposti kytkeä kannettavan ohjelmalähteen tai uusimman pelikonsolin. VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA VAROITUS: VÄLTTYÄKSESI SÄHKÖISKULTA ÄLÄ AVAA KOTELOA, SILLÄ SEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. ANNA VALTUUTETUN HUOLTOPALVELUN SUORITTAA KAIKKI HUOLTOTYÖT. Tasasivuisen kolmion sisällä oleva salamanuolitunnus on tarkoitettu varoittamaan käyttäjää tuotteen kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne aiheuttavat vakavan sähköiskun vaaran. Kolmion sisällä oleva huutomerkki ilmoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. VAROITUS: LAITETTA EI SAA JÄTTÄÄ ALTTIIKSI SATEELLE TAI MUULLE KOSTEUDELLE, JOTTA SÄHKÖISKUN VAARA VÄLTETÄÄN. JOHDANTO 3

4 Turvallisuusohjeita Tärkeitä turvallisuusohjeita Tarkista verkkojännite ennen käyttöönottoa Uuden Harman Kardon AVR viritinvahvistimesi käyttöjännite on V. Jos kytket viritinvahvistimen johonkin muuhun jännittee-seen aiheutat tulipalovaaran ja vastaanotin saattaa vaurioitua. Jos sinulla on kysymyksiä hankkimasi mallin käyttöjännitteestä tai asuinpaikkasi verkkojännitteestä, ota yhteys jälleenmyyjääsi ennen kuin kytket laitteen seinäpistorasiaan. Älä käytä jatkojohtoja Käytä ainoastaan laitteen mukana toimitettua virtajohtoa. Emme suosittele jatkojohtojen käyttöä tämän laitteen kanssa. Kuten kaikkien muidenkin sähkölaitteiden yhteydessä, älä vedä virtajohtoja mattojen alitse tai aseta raskaita esineitä niiden päälle. Vahingoittuneet virtajohdot on heti korvattava vaatimukset täyttävillä johdoilla. Käsittele virtajohtoa varovaisesti Kun irrotat virtajohtoa pistorasiasta, vedä pistotulpasta, älä johdosta. Jos laite on pidempään käyttämättömänä, irrota se pistorasiasta. Älä avaa laitteen koteloa Tämän laitteen sisällä ei ole käyttäjän huollettavia osia. Kotelon avaaen aiheuttaa sähköiskun vaaran ja muutokset tuotteeseen aiheuttavat takuun raukeamisen. Jos laitteen sisään joutuu vahingossa vettä tai metalliesine, esimerkiksi paperiliitin tai niitti, irrota laite heti pistorasiasta ja ota yhteyttä valtuutettuun huoltoliikkeeseen. Sijoituspaikka Sijoita laite tukevalle ja tasaiselle alustalle. Näin varmistat laitteen toinan ja vältät mahdolliset vaaratilanteet. Kun sijoitat laitteen hyllylle varmista, että hylly ja sen kiinnikkeet kantavat laitteen painon. Varmista, että laitteen ylä- ja alapuolella on riittävästi tuuletustilaa. Jos laite sijoitetaan kaappiin tai muuhun suljettuun tilaan varmista, että ilman kierto kaapin sisällä on riittävä. Joissakin tapauksissa voi olla tarpeen asentaa tuuletin. Älä sijoita laitetta pehmeälle alustalle. Älä sijoita laitetta kuumiin tai kylmiin tiloihin, suoraan auringonpaisteeseen tai lämmityslaitteen läheisyyteen. Älä sijoita laitetta kosteisiin tiloihin. Älä peitä laitteen yläpinnan tuuletusreikiä tai aseta esineitä suoraan niiden päälle. Puhdistus Jos laite likaantuu, pyyhi se puhtaalla, pehmeällä kuivalla kankaalla. Puhdista laite tarvittaessa pehmeällä, mietoon saippuaveteen kastetulla kankaalla ja sen jälkeen puhtaalla kostealla kankaalla. Kuivaa pinnat lopuksi kuivalla kankaalla. ÄLÄ KOSKAAN käytä bentseeniä, tinneriä, alkoholia tai muita syttyviä puhdistusaineita. Älä myöskään käytä hankaavia puhdistusaineita, koska ne saattavat vaurioittaa laitteen pintaa. Vältä hyönteismyrkyn käyttöä laitteen läheisyydessä. Laitteen siirtäen Ennen kuin siirrät laitetta, irrota kaikki liitäntäjohdot ja varmista, että olet irrottanut sen pistorasiasta. Pakkauksen purku Pakkaus ja sen pehmusteet on suunniteltu erityisesti suojaamaan uutta viritinvahvistintasi iskuilta ja tärinältä kuljetuksen aikana. Säilytä pakkaus ja kuljetustarvikkeet tulevaa kuljetustarvetta varten. Voit litistää pakkauksen säilytystilan säästämiseksi. Leikkaa varovasti saumoja peittävä teippi. Taita pakkaus litteäksi. Litistä samalla tavoin muuta pahviset pakkausmateriaalit. Pakkausmateriaalit, joita ei voi litistää, tulee säilyttää pakkauksen yhteydessä muovipussissa. Jos et halua säilyttää pakkausmateriaaleja, ota huomioon, että pakkaus ja muut pakkausmateriaalit ovat kierrätettäviä. Ota ympäristö huomioon ja toimita pakkauksen osat lähimpään kierrätyspisteeseen. 4 TURVALLISUUSOHJEITA

5 Etulevyn säätimet ^ $ # * Ô appleó & ( % 1 Päävirtakytkin 2 Järjestelmän virtakytkin 3 Virran merkkivalo 4 Kuulokeliitäntä 5 Kauko-ohjaimen ikkuna 6 Äänensävypiirin valitsin 7 Surround-valitsin 8 Virityspainike 9 Taajuusalueen valitsin ) Pikavalintojen valitsin! Ohjelmalähteen RDS-painike # Kanavien valitsinpainike $ Kaiuttimien valitsinpainike % Video 3 -tuloliitännät ^ Testiäänipainike & Valitsinpainikkeet * Näyttöruutu ( Voimakkuussäädin Ó Set-painike Ô Digitaalitulon valitsin apple Viivepiirin painike 1 Päävirtakatkaisija: tällä katkaisijalla kytketään virta AVR 1550-viritinvahvistimeen. Kun katkaisin painetaan sisään, oranssin värinen LED-ilmaisin 3 syttyy järjestelmän virtakytkimen 2 ympärille. Tätä katkaisijaa ON PAINETTAVA, jotta laite toimisi. Laite kytketään pois päältä ja kauko-ohjaimen käyttö estetään painamalla katkaisijaa, kunnes se ponnahtaa ulos ja katkaisijan yläpuolen OFF -teksti on näkyvissä. HUOMAA: Päävirtakatkaisija jätetään normaa-listi päälle ja laitetta käytetään järjestelmän virtakytkimestä. 2 Järjestelmän virtakytkin: kun päävirtakatkaisija 1 on sisäänpainettuna, tällä kytkimellä voidaan kytkeä AVR 1550 päälle ja valmiustilaan. Virran merkkivalo 3 muuttuu vihreäksi, kun laite on kytketty päälle. 3 Virtailmaisin: tämä LED-ilmaisin palaa oranssin värisenä kun laite on valmiustilassa. Ilmaisin muuttuu vihreäksi kun laite kytketään käyttöön järjestelmän virtakytkimestä. 4 Kuulokeliitäntä: liitännän avulla voit kuunnella AVR 1550:n ääntä kuulokkeilla. Varmista, että kuulokkeissa on standardien mukainen 6,3 mm stereoplugi. Huomaa, että kaiuttimet mykistyvät automaattisesti kytkiessäsi kuulokkeet viritinvahvistimeen. 5 Kauko-ohjaimen ikkuna: tämän ikkunan taakse sijoitettu anturi vastaanottaa kaukoohjaimen lähettämät infrapunaisen signaalin. Suuntaa säädin kohti ikkunaa. Älä peitä ikkunaa, jollet käytä ulkopuolista kauko-ohjausta. 6 Äänensävypiirin valitsin: Tällä painikkeella pääset valikkoon, jossa voit säätää basso- ja diskanttitoistoa. 7 Surround-tilan valitsin: tällä painikkeella voit vaihtaa surround-tilaa valitsemalla sen luettelosta. Huomaa, että Dolby Digital ja DTS-tilat ovat valittavissa vain digitaalitulojen yhteydessä (katso lisätiedot surround-tiloista sivulta 20). 8 Virityspainike: paina painikkeen vasenta reunaa, kun haluat virittää seuraavan pienemmän asemataajuuden ja vastaavasti oikeaa reunaa, kun haluat virittää suuremman asemataajuuden. Kun viritin vastaanottaa aseman, jonka signaali on riittävän voimakas kuuntelua varten, näyttöön * syttyy TUNED -ilmaisin L (katso lisätiedot radioasemien virittämisestä sivulta 24). ETULEVYN SÄÄTIMET 5

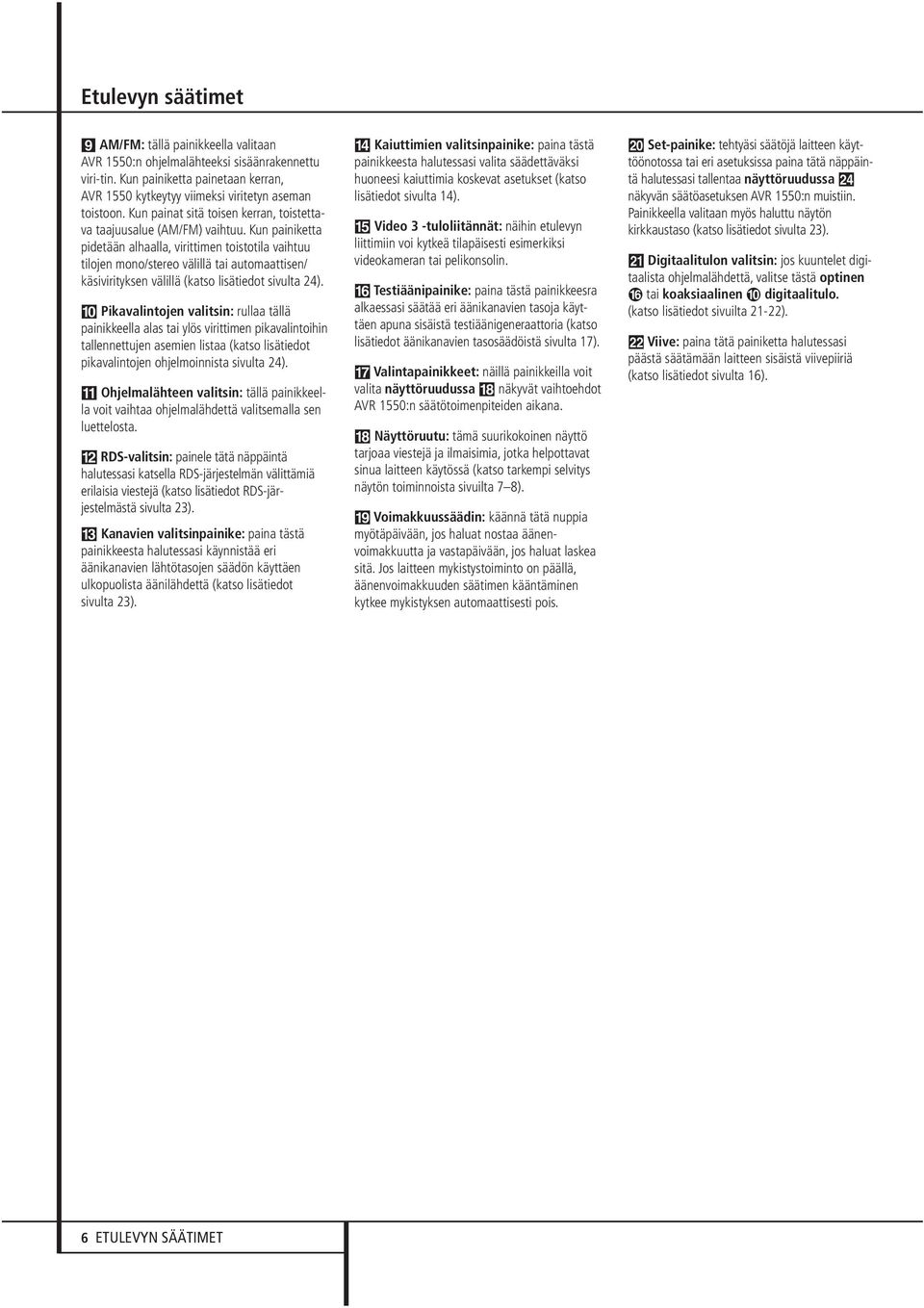

6 Etulevyn säätimet 9 AM/FM: tällä painikkeella valitaan AVR 1550:n ohjelmalähteeksi sisäänrakennettu viri-tin. Kun painiketta painetaan kerran, AVR 1550 kytkeytyy viimeksi viritetyn aseman toistoon. Kun painat sitä toisen kerran, toistettava taajuusalue (AM/FM) vaihtuu. Kun painiketta pidetään alhaalla, virittimen toistotila vaihtuu tilojen mono/stereo välillä tai automaattisen/ käsivirityksen välillä (katso lisätiedot sivulta 24). ) Pikavalintojen valitsin: rullaa tällä painikkeella alas tai ylös virittimen pikavalintoihin tallennettujen asemien listaa (katso lisätiedot pikavalintojen ohjelmoinnista sivulta 24).! Ohjelmalähteen valitsin: tällä painikkeella voit vaihtaa ohjelmalähdettä valitsemalla sen RDS-valitsin: painele tätä näppäintä halutessasi katsella RDS-järjestelmän välittämiä erilaisia viestejä (katso lisätiedot RDS-järjestelmästä sivulta 23). # Kanavien valitsinpainike: paina tästä painikkeesta halutessasi käynnistää eri äänikanavien lähtötasojen säädön käyttäen ulkopuolista äänilähdettä (katso lisätiedot sivulta 23). $ Kaiuttimien valitsinpainike: paina tästä painikkeesta halutessasi valita säädettäväksi huoneesi kaiuttimia koskevat asetukset (katso lisätiedot sivulta 14). % Video 3 -tuloliitännät: näihin etulevyn liittimiin voi kytkeä tilapäisesti esimerkiksi videokameran tai pelikonsolin. ^ Testiäänipainike: paina tästä painikkeesra alkaessasi säätää eri äänikanavien tasoja käyttäen apuna sisäistä testiäänigeneraattoria (katso lisätiedot äänikanavien tasosäädöistä sivulta 17). & Valintapainikkeet: näillä painikkeilla voit valita näyttöruudussa * näkyvät vaihtoehdot AVR 1550:n säätötoimenpiteiden aikana. * Näyttöruutu: tämä suurikokoinen näyttö tarjoaa viestejä ja ilmaisimia, jotka helpottavat sinua laitteen käytössä (katso tarkempi selvitys näytön toinoista sivuilta 7 8). ( Voimakkuussäädin: käännä tätä nuppia myötäpäivään, jos haluat nostaa äänenvoimakkuutta ja vastapäivään, jos haluat laskea sitä. Jos laitteen mykistystoito on päällä, äänenvoimakkuuden säätimen kääntäen kytkee mykistyksen automaattisesti pois. Ó Set-painike: tehtyäsi säätöjä laitteen käyttöönotossa tai eri asetuksissa paina tätä näppäintä halutessasi tallentaa näyttöruudussa Ú näkyvän säätöasetuksen AVR 1550:n muistiin. Painikkeella valitaan myös haluttu näytön kirkkaustaso (katso lisätiedot sivulta 23). Ô Digitaalitulon valitsin: jos kuuntelet digitaalista ohjelmalähdettä, valitse tästä optinen tai koaksiaalinen digitaalitulo. (katso lisätiedot sivuilta 21-22). apple Viive: paina tätä painiketta halutessasi päästä säätämään laitteen sisäistä viivepiiriä (katso lisätiedot sivulta 16). 6 ETULEVYN SÄÄTIMET

7 Etulevyn näyttö A Bittivirran ilmaisimet B Optisen tuloliitännän ilmaisimet C DTS-ilmaisin D Dolby Digital -ilmaisin E Koaksiaalisen tuloliitännän ilmaisimet F Dolby Pro Logic -ilmaisin G Analogisen tuloliitännän -ilmaisin H Dolby 3 Stereo -ilmaisin I RDS-järjestelmän ilmaisin J Koaksiaalisten digitaalitulojen ilmaisimet K Liikennetiedotustilan ilmaisin L Viritysilmaisin M Näyttöruutu N Yökuuntelutilan ilmaisin O Auto-ilmaisin P Kaiuttimien/kanavien ilmaisimet Q Pikavalinnan ja uniajastuksen näyttö R Pikavalinta-ilmaisin S Uniajastin-ilmaisin T Memory-ilmaisin U Stereo-ilmaisin A Bittivirran ilmaisimet: kun digitaalinen ohjelmalähde on valittu, joku näistä ilmaisimista palaa ilmaisten valitun digitaalisen signaalin tyypin. B Optisen tuloliitännän ilmaisimet: nämä ilmaisimet palavat kun ohjelmalähteenä on optisen digitaalituloon kytketty laite. C DTS-ilmaisin: tämä ilmaisin palaa kun DTSmonikanavaääni on valittu. D Dolby Digital -ilmaisin: tämä ilmaisin palaa kun Dolby Digital -monikanavaääni on valittu. E Koaksiaalisten digitaalitulojen ilmaisimet: nämä ilmaisimet palavat kun ohjelmalähteenä on koaksiaaliseen digitaalituloon kytketty laite. F Dolby Pro Logic II -ilmaisin: tämä ilmaisin palaa kun Dolby Pro Logic II -monikanavaääni on valittu. G Analogisen tuloliitännän ilmaisin: tämä ilmaisin palaa kun ohjelmalähteenä on analogiseen tuloon kytketty laite. H Dolby 3 Stereo -ilmaisin: tämä ilmaisin palaa kun Dolby 3 Stereo on valittu. Näytössä on ST-ilmaisin (stereo), jos olet valinnut Surround Off -vaihtoehdon. Silloin mikään surround-toito ei ole käytössä ja vahvistin on stereotilassa. I RDS-järjestelmän ilmaisin: Ilmaisin kertoo, että valittu radioasema lähettää RDStiedotteita. J DSP-tilan ilmaisin: Ilmaisin palaa aina kun jokin digitaalisen signaalinmuokkausjärjestelmän (DSP) tuottamista tiloista on aktiivisena. Näitä ovat esimerkiksi Hall1-, Hall 2-, Theater- ja 5 Channel Stereo -tilat. K Liikennetiedotustilan ilmaisin: Ilmaisin kertoo, että valittu RDS-radioasema lähettää ajoittain liikenne- ja kielitiedotteita (Lue lisätietoja RDS-järjestelmästä sivulta 24). L Viritysilmaisin: tämä ilmaisin kertoo, että löydetty taajuus on signaalivoimakkuudeltaan riittävä hyvätasoiseen radiokuunteluun. M Näyttöruutu: tämä näyttöruutu kertoo laitteen tilaa, tuloliitäntöjä, surround-tiloja, viritintä, äänenvoimakkuutta ja muita laitteen toitoja koskevia viestejä. N Yökuuntelutilan ilmaisin: tämä ilmaisin palaa, kun AVR 1550 on kytketty yökuunteluun (Night). Tällöin laite korjaa digitaalisen äänen dynamiikan vastaamaan hiljaista äänenvoimakkuutta. O Auto-ilmaisin: tämä ilmaisin kertoo, että virittimen automaattinen viritys on käytössä. P Kaiuttimien ja kanavien ilmaisimet: Nämä monitoimi-ilmaisimet näyttävät, mitä kaiuttimia on valittu tai millaisessa kokoonpanossa laitteen vahvistinkanavia käytetään. Vasen, keski, oikea, oikea surround ja vasen surround ilmaistaan kukin kolmiosaisena laatikkona, subwoofer puolestaan yhtenä. Kun kirjain vilkkuu, digitaalisessa signaalissa on katkos (katso lisätiedot sivulta 18 ja 27). Q Pikavalinnan ja uniajastuksen näyttö: Kun viritin on käytössä, valitun pikavalinnan numero näkyy tässä ruudussa (katso lisätiedot sivulta 24). Kun uniajastin on kytketty päälle, numerot näyttävät jäljelläolevia uutteja ennen laitteen kytkeytymistä valmiustilaan. R Pikavalinta-ilmaisin: Tämä ilmaisin palaa kun viritin on kytketty näyttäen, että Pikavalinnan ja uniajastuksen näyttö Q näyttää valitun pikavalinnan numeroa (katso lisätiedot sivulta 24). S Uniajastin-ilmaisin: tämä ilmaisin palaa uniajastuksen ollessa kytkettynä.pikavalinnan ja uniajastuksen näyttö ilmaisee, kuinka monen uutin päästä AVR 1550 sammuu eli kytkeytyy valmiustilaan (katso lisätiedot sivulta 19). T Memory-ilmaisin: tämä ilmaisin vilkkuu kun pikavalintoja tai muita asetuksia tallennetaan virittimen muistiin. U Stereo-ilmaisin: tämä ilmaisin näyttää, että FM-asema lähettää stereofonista ohjelmaa. ETULEVYN NÄYTTÖ 7

8 Takalevyn liitännät ª a fl b fi Nauhuritulot Nauhurilähdöt Video 1 -audiotulot AM-antennitulo Video 1 -audiolähdöt Video 2 -audiotulot FM (ULA) -antennitulo Nauhuritulot: kytke näihin liittimiin ääninauhurin PLAY/OUT-liittimistä tulevat johdot. Nauhurilähdöt: kytke näihin liittimiin ääninauhurin RECORD/INPUT-liittimistä tulevat johdot. Video 1 -audiotulot: kytke näihin liittimiin videonauhurin tai muun videolaitteen PLAY/OUT-audioliittimistä tulevat johdot. AM-antennitulo: kytke näihin liittimiin vakiovarusteisiin kuuluva AM-antennisulmukka. Jos käytät ulkoista AM-antennia, kytke sen johdot AM-jaGND-liittimiin antennin käyttöohjeen mukaisesti. Video 1 -audiolähdöt: kytke näihin liittimiin videonauhurin tai kä tahansa tallentimen RECORD/INPUT-liittimistä tulevat johdot. Video 2 -audiotulot: kytke näihin liittimiin videonauhurin tai muun videolaitteen PLAY/OUT-audioliittimistä tulevat johdot. FM (ULA) -antennitulo: kytke tähän liittimeen joko vakiovarusteisiin kuuluva antennijohto tai erillisantenni, esimerkiksi taloyhtiön keskusantenni. CD-tulot: kytke näihin liittimiin CD-soittimen tai CD-vaihtajan analogisista lähdöistä tulevat johdot. 8 TAKALEVYN LIITÄNNÄT CD-tulot Koaksiaaliset digitaalilähdöt audiolähdöt Optiset digitaalitulot Subwoofer-lähtö Videomonitorilähdöt Etu/keski-kaiutinlähdöt Surround-kaiutinlähdöt Koaksiaaliset digitaalilähdöt audiolähdöt: kytke näihin liittimiin digitaaliseen CD-R- tai MiniDisc-tallentimeen lähtevät johdot. Koaksiaaliset digitaalitulot: Kytke tähän DVD-soittimen koaksiaalinen digitaalilähtö. Älä kytke näihin liittimiin LD-soittimen RF-liitännästä tulevaa johtoa. Subwoofer-lähtö: kytke tähän liitäntään aktiivisen subwooferin linjatasoiseen tuloliitäntään menevä johto. Jos käytät erillistä subwooferin päätevahvistinta, kytke tähän liitäntään sen tuloliitäntään menevä johto. Videomonitori-lähdöt: Kytke näihin liittimiin television tai videomonitorin komposiittituloon ja/tai S-Video-tuloon menevä johto katsellaksesi ruudusta viritinvahvistimella valitun videolähteen lähettämää ohjelmaa. Etu/keski-kaiutinlähdöt: kytke näihin liittimiin etu/keski-kaiuttimiin menevät (+)- ja ( )-johdot. Tarkista kaikissa kaiutinliitännöissä, että kytket punaiset (+) -johdot sekä AVR 1550:n että kaiuttimien punaisiin (+) -liittimiin ja vastaavasti mustat ( ) -johdot sekä AVR 1550:n että kaiuttimien mustiin ( ) -liittimiin (katso lisätiedot sivulta 11). Surround-kaiutinlähdöt: kytke näihin liittimiin surround-kaiuttimiin menevät (+)- ja ( )- johdot. Tarkista kaikissa kaiutinliitännöissä, että kytket punaiset (+) -johdot sekä AVR 1550:n Audiotulot televisiolle Koaksiaaliset digitaalitulot AC-verkkojohto DVD-videotulot Video 1 -videolähdöt Video 1 -videotulot Video 2 -videotulot että kaiuttimien punaisiin (+) -liittimiin ja vastaavasti mustat ( ) -johdot sekä AVR 1550:n että kaiuttimien mustiin ( ) -liittimiin (katso lisätiedot sivulta 11). Audiotulot televisiolle: Kytke nämä liittimet television tai muun videolähteen audiolähtöihin. Optiset digitaalitulot: kytke näihin liittimiin DVD-soittimen, digitaalisen satelliittivirittimen, LD-soittimen, MD-soittimen tai CD-soittimen optisesta digitaalilähdöstä tuleva johto. Signaali voi olla Dolby Digital, DTS tai tavallinen PCM (eli CD-soittimen käyttämä signaali). AC-virtajohto: kytke laite verkkovirtaan tällä johdolla. DVD-videotulot: kytke näihin liittimiin DVD-soittimesta tai muusta videolaitteesta tuleva komposiitti- tai S-Video-johto. Video 1 -videolähdöt: kytke näihin liittimiin kuvanauhurin RECORD/INPUT-liittimiin menevä komposiitti- tai S-Video-johto. Video 1 -videotulot: kytke näihin liittimiin kä tahansa videolaitteen PLAY/OUT-liittimistä tuleva komposiitti- tai S-Video-johto. Video 2 -videotulot: kytke näihin liittimiin kä tahansa videolaitteen PLAY/OUT-liittimistä tuleva komposiitti- tai S-Video-johto.

9 Kauko-ohjaimen toinot 0 Power On -painike (virta päälle) 1 IR-lähettimen ikkuna 2 Mykistyspainike 3 Power Off -painike (virta pois) 4 Tulovalitsimet 5 AVR-valitsin 6 AM/FM-valitsin 7 Testiäänipainike 8 Uniajastin 9 Surround-tilan valitsin A Night-yökuunteluvalitsin B Äänikanavan valitsin C / -painikkeet D -painike E Enter-painike F Digitaalitulojen ohjaus/suorasyöttö G Numeropainikkeet H Viritystavan valitsin I Äänenvoimakkuus ylös/alas J Viritys ylös/alas K Kaiutinvalitsin L Erillislaitteiden ohjauspainikkeet M -painike N RDS-valitsin O Pikavalintojen selaus P Poistopainike Q Muistipainike Viive a g t u n f v ` m b r o d e y s w Huomaa: Tässä kuvatut toitojen nimet vastaavat kunkin painikkeen ohjaamia toitoja AVR 1550-viritinvahvistimen yhteydessä. Useimmilla painikkeilla on lisätoito ohjattaessa jotain toista Harman Kardon -laitetta. Luettelon näistä toinoista löydät sivulta 26. p j q l 7 8 k x c z AVR 1550 TÄRKEÄ HUOMAUTUS: AVR 1550:n kauko-ohjain on ohjelmoitu tehtaalla ohjaamaan AVR 1550:n lisäksi useimpia Harman Kardonin valmistamia CD- ja DVD-soittimia ja kasettinauhureita. Ennen ohjaimen käyttöä muista painaa sen laitteen tulovalitsinta 4 jota haluat käyttää. On hyvä muistaa, että monien ohjaimen painikkeiden toita riippuu tulovalinnasta. Tällä sivulla kerrotut toinot ovat ohjaimen näppäinten alkuperäistoitoja (katso lisätiedot vaihtoehdoista sivulta 26). 0 Power On -painike: kytke tästä virta kuunnellaksesi sitä laitetta. 1 IR-lähettimen ikkuna: osoita tämä ikkuna kohti AVR viritinvahvistinta varmistaaksesi, että ohjaimen painalluksia vastaavat infrapunasignaalit menevät perille. 2 Mykistyspainike: mykistä tästä painikkeesta hetkellisesti AVR 1550 tai televisiovastaanotin sen mukaan, kumpi ohjelmalähde on valittuna ohjattavaksi. 3 Power Off -painike: Paina tätä painiketta, kun haluat asettaa AVR viritinvahvistimen valmiustilaan. 4 Tulovalitsimet: näiden painikkeiden käyttö aktivoi kolme toitoa samanaikaisesti. Ensiksi, jos AVR on pois päältä, se kytkeytyy päälle. Toiseksi AVR valitsee sen ohjelmalähteen jota vastaavaa tuloliitännän painiketta painetaan. Kolmanneksi painikkeella voi säätää kauko-ohjaimen ohjaamaan jotain toista järjestelmään sopivaa Harman Kardon -laitetta. KAUKO-OHJAIMEN TOIMINNOT 9

10 Kauko-ohjaimen toinot Kun olet painanut tällaista painiketta muista painaa AVR-valitsinta 5 jotta voisit ohjata AVS-viritinvahvistinta. 5 AVR-valitsin: tämän näppäimen painallus kytkee ohjaimen takaisin AVR:n ohjaukseen. Jos AVR on valmiustilassa, se kytkeytyy päälle painettaessa tätä näppäintä. 6 AM/FM-valitsin: paina tätä näppäintä halutessasi kuunnella AVR:n sisäänrakennetua viritintä. Jos viritin on jo käytössä, painikkeella valitaan AM- tai FM-aaltoalue. 7 Testiäänipainike: aloita AVR 1550:n lähtökanavien tasojen säätö painamalla tästä näppäimestä (katso lisätiedot sivulta 17). 8 Uniajastin: kytke AVR tästä painikkeesta uniajastukseen eli sammumaan automaattisesti määrätyn ajan kuluttua. Jokainen näppäimen painallus vaihtaa aikaa seuraavassa järjestyksessä: OFF Kytke uniajastin pois painamalla samaa painiketta vähintään 2 sekuntia. Huomaa, että samaa painiketta käytetään myös kanavan vaihtamiseen, kun ohjauksen kohteeksi on valittu TV, VCR tai SAT. 9 Surround-tilan valitsin: paina tätä painiketta halutessasi vaihtaa surround-tilaa. Kun olet painanut tästä, jatka painamalla / -painikkeita C (katso lisätiedot sivulta 21). A Night-yökuunteluvalitsin: kytke tästä painikkeesta yökuuntelu päälle. Toito on käytössä vain Dolby Digital -äänisignaalilla ja sen tarkoitus on säilyttää keskikanavan (eli vuoropuhelua toistavan kanavan) selkeys pianillä äänitasoilla (katso lisätiedot sivulta 22). B Äänikanavan valitsin: tästä painikkeesta aloitetaan AVR 1550:n äänikanavien säätäen käytettäessä ulkoista äänilähdettä. Kun olet painanut tästä, jatka painamalla / -painikkeita C valitaksesi säädettävän äänikanavan ja paina seuraavaksi Enter-painiketta E. Säädä sitten valitun kanavan äänitaso painamalla / (katso lisätiedot sivulta 23). C / -painikkeet: nämä painikkeet ovat monikäyttöisiä. Voit lisätä ja vähentää niillä äänitasoja hienosäätäessäsi kaiutinkanavia, valita kaiutinyhdistelmän ja valita digitaalitulot. Painikkeilla valitaan myös aikaviiveet sen jälkeen, kun olet painanut kauko-ohjaimen viivepainiketta. D -painike: tällä painikkeella ei ole toitoa AVR 1550:ssa. Voit kuitenkin käyttää sitä valikoissa liikkumiseen järjestelmään kytketyssä DVD-soittimessa tai televisiossa. E Enter-painike: tällä painikkeella asetukset tallennetaan AVR 1550:n muistiin. Painiketta käytetään myös viiveajan, kaiutinkokoonpanon ja äänikanavien tasojen säätämisessä. F Digitaalitulojen ohjaus/suorasyöttö: tällä painikkeella ohjaat digitaaliset ohjelmalähteet haluttuihin tuloihin (katso lisätiedot sivulta 22). Kun kuuntelet radiota, paina ensin tätä painiketta halutessasi syöttää virittimeen haluamasi radioaseman taajuuden. Painalluksen jälkeen näppäile taajuus numeropainikkeilla G (katso lisätiedot sivulta 24). G Numeropainikkeet: Nämä painikkeet toimivat radioasemien valintanäppäiä sekä kanavanvalintapainikkeina, kun olet valinnut kauko-ohjaimella ohjelmalähteeksi television, videonauhurin tai satelliittivirittimen. Numeropainikkeilla voit lisäksi syöttää raitanumeron, kun ohjelmalähteenä on Harman Kardon -merkkinen, järjestelmään sopiva, CD-, DVD- tai LD-soitin. H Viritystavan valitsin: valitse tästä painikkeesta automaattinen tai käsiviritys. Kun näytössä oleva AUTO-ilmaisin O sammuu, voit muuttaa taajuutta viritys-painikkeilla K8. Kun FM (ULA) on valittuna ja AUTO -ilmaisin O palaa, tällä painikkeella vastaanotto voidaan muuttaa monoksi, jolloin heikompien asemien ääni kuuluu parem (katso lisätiedot sivulta 24). I Äänenvoimakkuus ylös/alas: säädä äänenvoimakkuus näillä painikkeilla. J Viritys ylös/alas: virittimen ollessa valittuna nämä painikkeet käynnistävät asemavirityksen ylös tai alas valittua taajuusaluetta. Jos viritystavan valitsinta H on painettu tai jos etulevyn on painettu niin, että AUTO-ilmaisin O palaa, jomman kumman näppäimen painallus käynnistää seuraavan käyttökelpoisen asemataajuuden automaattisen haun. Jos AUTO-ilmaisin O EI PALA, voit virittää näillä painikkeilla taajuutta pienin askelin (katso lisätiedot sivulta 24). K Kaiutinvalitsin: paina tästä halutessasi aloittaa AVR 1550:n bassonhallintajärjestelmän säätämisen käyttämäsi kaiuttimien mukaan. Kun olet painanut kerran, valitse haluamasi äänikanava / -painikkeilla C. Paina Enter -painiketta E ja valitse sitten haluamasi kaiutintyyppi (katso lisätiedot sivulta 14). L Erillislaitteen ohjauspainikkeet: Näillä painikkeilla ei ole tarkoitus ohjata AVR -viritinvahvistimen omia toitoja, vaan ne on tarkoitettu Harman Kardon -merkkisen, jarjestelmään sopivan, CD- tai DVD-soittimen sekä kasetti- tai videonauhurin toistotoitojen ohjaamiseen. M -painike: Tämä painike ei ohjaa mitään AVR viritinvahvistimen toitoa. Kun ohjelmalähteeksi on valittu Harman Kardon -merkkinen, järjestelmään sopiva, DVD-soitin tai televisio, voit käyttää painiketta liikkuessasi näiden laitteiden valikoissa. N RDS-valitsin: paina tästä halutessasi nähdä AVR 1550:n virittimen sisältämän RDS-toinon välittämiä viestejä (katso lisätiedot sivulta 24). O Pikavalintojen selaus: virittimen ollessa valittuna voit selata näistä painikkeista AVR 1550:n muistiin tallennettuja radioasemien pikavalintoja. P Poistopainike: pyyhi tällä painikkeella vikanäppäilyt syöttäessäsi radiotaajuuksia asemien suoravalinnassa. Q Muistipainike: tallenna tällä painikkeella haluamasi radioasemat AVR 1550:n pikavalintoihin. Painettuasi näet MEMORY-ilmaisimen T vilkkuvan, jolloin sinulla on 5 sekuntia aikaa naputella sisään haluamasi pikavalinnon numero käyttäen numeropainikkeita G (katso lisätiedot sivulta 23). Viive: aloita tästä painikkeesta AVR 1550:n sisäänrakennettujen viivepiirien mahdollistamien viiveaikojen säätäen. Painalluksen jälkeen viiveaika säädetään painamalla ensin Enter-painiketta E ja käyttämällä sitten / -painikkeita C. Lopeta säätö painamalla uudelleen Set-painiketta (katso lisätiedot sivulta 16). 10 KAUKO-OHJAIMEN TOIMINNOT

11 Asennus ja kytkennät Järjestelmän asennus Kun olet purkanut laitteen pakkauksestaan ja sijoittanut sen tukevalle alustalle, joka pystyy kannattamaan laitteen painon, sinun on kytkettävä se järjestelmäsi audio- ja videolaitteisiin. Audiolaitteiden kytkeen Suosittelemme, että käytät signaalin laadun säilyttämiseksi korkealaatuista audiokaapelia ohjelmalähteiden ja nauhureiden kytkemiseen. Laite kannattaa aina irrottaa seinäpistokkeesta, kun kytket ääniohjelmalähteitä tai kaiuttimia. Näin et vahingossa lähetä audiosignaalia tai signaalipiikkiä kaiuttimiin, mikä saattaisi vahingoittaa niitä. Tärkeä huomautus: Liittimien tunnistamisen varmistamiseksi ja asennuksen helpottamiseksi kaikki liittimet on värikoodattu uuden EIA/CEA- 863-nor mukaisesti seuraavalla tavalla: Kaiuttimien liitännät ja audiosignaalin tulo- ja lähtöliitännät: valkoinen (vasen, vasen etukaiutin) ja punainen (oikea, oikea etukaiutin). Kaiutinliitäntä: vihreä (keskikaiutin), sininen (vasen surround-kaiutin) ja harmaa (oikea surround-kaiutin). Audiosignaalin lähtöliitäntä: purppura (subwoofer). Komposiittivideosignalin tulo- ja lähtöliitäntä: keltainen. Digitaalinen äänisignaalin tulo-ja lähtöliitäntä: oranssi. 1. Kytke CD-soittimen analogiset lähdöt CDtuloihin. Huomaa: Kun CD-soittimessa on sekä kiinteät että muuttuvat äänilähdöt kannattaa käyttää kiinteää lähtöä, ellei viritinvahvistimeen tuleva signaali ole niin alhainen, että toistossa on kohinaa tai niin korkea, että signaali säröytyy. 2. Kytke kasettidekin, MD-soittimen, CD-R-soittimen tai muun audiolaitteen analogiset lähtöliitännät nauhurituloihin (Tape Input). Kytke analogiset tuloliitännät AVR AVR 1550:n nauhurilähtöihin (Tape Output). 3. Kytke ohjelmalähteen digitaalinen lähtö AVR viritinvahvistimen takalevyssä olevaan vastaavaan tuloon. Huomaa, että optisia ja koaksiaalisia digitaalituloja voidaan käyttää sekä Dolby Digital ja DTS-ohjelmalähteen että tavallisen CD-, MDtai LD-soittimen PCM (S/P-DIF)-signaalin kytkemiseen. 4. Kytke takalevyn koaksiaaliset digitaalilähdöt CD-R-soittimen tai MD-soittimen digitaalituloihin. 5. Kokoa viritinvahvistimen mukana toimitettu AM-kehäantenni alla olevan kuvan mukaisesti. Kytke se AM- ja GND -liitäntöihin. 6. Kytke ULA- eli FM-antenni FM (75 Ω ) - liitäntään. FM-antenni voi olla ulkoinen kattoantenni, sisällä pidettävä aktiivi- tai lankaantenni tai liitäntä kaapeliverkkoon tai yhteisantenniin. Jos antenni tai tai sen liitäntä on 300 Ω kaksijohtimista kaapelia, sinun on käytettävä liitännässä 300/75 Ω -adapteria. 7. Kytke etu-, keski- ja surround-kaiuttimet niitä vastaaviin kaiutinliittimiin. Käytä vain korkealaatuista kaiutinjohtoa varmistaaksesi, että äänisignaalit tulevat kaiuttimille asti ilman, että äänen kirkkaus tai selkeys heikkenee. Markkinoilla on useita eri johtomerkkejä ja johdon valintaan vaikuttavat kaiuttimen ja viritinvahvistimen välinen etäisyys, käyttämäsi kaiuttimen tyyppi, henkilökohtaiset mieltymyksesi ja muut tekijät. Jälleenmyyjältäsi saat tietoa oikean johdon valinnasta. Riippumatta kaapelin valmistajasta suosittelemme, että käytät kaiutinkaapelina monijohtimista kuparijohtoa, jonka poikkipinta on yli 2 mm 2. Seinien sisällä johdetuissa johdoissa tulee olla asianmukaiset merkinnät. Seinien sisäpuolelle suoritettavaa johdotusta koskevia asioita voit tiedustella asentajalta, joka tuntee asuinalueesi rakentamismääräykset. Kun kytket johdot kaiuttimiin varmista, että noudatat oikeaa napaisuutta. Muista kytkeä negatiivinen tai musta johdin samaan liitäntään sekä viritinvahvistimessa että kaiuttimessa. Vastaavasti kytke positiivinen tai punainen johdin samaan liitäntään sekä AVR 1550:ssä että kaiuttimessa. Huomaa: Vaikka suurin osa kaiutinvalmistajista noudattaakin sovittua tapaa käyttää mustia liitäntöjä negatiiviselle ja punaisia liitäntöjä positiiviselle, jotkut valmistajat saattavat poiketa tästä. Varmista oikea vaihe ja paras mahdollinen toisto tarkastamalla kaiuttimen tunnistekilvestä tai käyttöohjeesta oikea napaisuus. Jos et tunne kaiuttimiesi napaisuutta, kysy neuvoa jälleenmyyjältäsi ennen kuin jatkat asennusta, tai ota yhteys kaiuttimien valmistajaan. Suosittelemme, että käytät samanpituisia johtoja kaiutinparien kytkemiseen. Eli kytke esimerkiksi vasen ja oikea etukaiutin tai vasen ja oikea surround-kaiutin samanpituisella johdolla, vaikka kaiuttimet olisikin sijoitettu eri etäisyydelle AVR viritinvahvistimesta. 8. Vahvistimella varustetun subwooferin linjatulot kytketään linjatasoiseen subwooferlähtöön. Jos järjestelmässäsi on passiivinen subwoofer, liitäntä kytketään ensin tehovahvistimeen, joka kytketään yhteen tai useampaan subwooferiin. Jos järjestelmässäsi on aktiivinen subwoofer, jossa ei ole linjatasoisia tuloja, noudata subwooferin käyttöohjeen kytkentä-ohjeita. Huomaa: Jos sinulla on kahden etusatelliittikaiuttimen ja subwooferin sarja, kytke etukaiuttimet kaiutinlähtöihin, ei subwooferin lähtöön. Videolaitteiden kytkeen Videolaitteiden liitännät suoritetaan samalla tavoin kuin audiolaitteiden liitännät. Suosittelemme, että käytät korkealaatuista videokaapelia signaalin laadun säilyttämiseksi. Parhaan tuloksen saavuttamiseksi S-Videoohjelmalähde tulee kytkeä ainoastaan AVR viritinvahvistimen S-Video tulo/lähtöliittimiin eikä lainkaan komposiittivideoliittimiin. 1. Kytke videonauhurin audio- ja videolähdöt takalevyn Video 1- tai Video 2 -tuloihin. Videonauhurin tuloliitännät on yhdistettävä Video 1 -lähtöihin. 2. Kytke satelliittivirittimen, kaapeliboksin tai television analogiset audiolähdöt Video 2- tai (jos ei jo varattu) Video 3-tuloon %. 3. Kytke DVD- tai LD-soittimen videolähdöt DVD-tuloon. 4. Kytke viritinvahvistimen televisiolähdöt television tai videoprojektorin video- tai S-Video-tuloihin. Huomautus videokytkennöistä: S-Video- ja komposiittivideosignaalia ei voi muuntaa muihin formaatteihin. ASENNUS JA KYTKENNÄT 11

12 Asennus ja kytkennät A/V-kytkennät SCART-liitäntää käyttäen Edellä kuvattuja videolaitekytkentöjä varten videolaitteissasi on oltava RCA- ja/tai S-Videoliitännät kaikille audio- ja videoliitännöille. Tavalliset toistavat videolaitteet (ei S-VHS tai Hi 8) tarvitsevat 3 RCA-liitäntää, nauhoittavat/toistavat videolaitteet tarvitsevat jopa 6 RCA-liitäntää. Toistavissa S-Video-laitteissa (S-VHS, Hi 8) on oltava 2 RCA-liitäntää (audio) ja 1 S-Video-liitäntä (video) ja nauhoittavissa/toistavissa laitteissa 4 RCAliitäntää (audio in/out) ja 2 S-Video-liitäntää (video in/out). Useissa eurooppalaisvalmisteisissa videolaitteissa ei ole RCA-liitäntöjä kaikille audio- ja videokanaville. Sen sijaan niissä on ns. Scart- eli Euro-AV-liitäntä (suorakaiteen muotoinen 21-napainen liitintyyppi). Tässä tapauksessa tarvitset seuraavat Scart-RCAsovittimet laitteiden kytkemiseen: Toistavat laitteet, kuten satelliittivirittimet, videonauhurit, DVD ja LD soittimet jne. vaativat Scart/3 RCA-sovittimen, katso kuva 1 (tavalliset videolaitteet) tai Scart/2 RCA + 1 S-Video -sovittimen, katso kuva 4 (S-Video-laitteet). Hifivideonauhurit vaativat Scart/6 RCA-sovittimen, katso kuva 3 (tavalliset videolaitteet) tai Scart/4 RCA + 2 S-Video -sovittimen, katso kuva 5 (S-Video-laitteet). Tutustu huolellisesti sovittimen käyttöohjeisiin, joiden avulla tunnistat RCA-liitäntöjen signaalit. Kytke äänitettävän signaalin liitännät AVR 1550:n lähtöliitäntöihin ja toistettavan signaalin liitännät AVR:n tuloihin. Kysy tarvittaessa neuvoa jälleenmyyjältäsi. Jos järjestelmässäsi on vain tavallisia videolaitteita, television kytkentä vaatii 3 RCA/Scartsovittimen, katso kuva 3. Jos järjestelmässäsi on myös S-Video-laitteita, tarvitset lisäksi 2 RCA + 1 S-Video / Scart-sovittimen, katso kuva 6, joka kytketään television S-Video Scartliitäntään. Huomaa, että vain videoliitännät (keltainen RCAliitin kuvassa 3 ja S-Video-liitin kuvassa 6) kytketään AVR viritinvahvistimen monitorilähtöön. Pidä television äänenvoimakkuus pienimmällä asetuksella. Tärkeää tietoa sovitinkaapeleista Jos sovittimen RCA-liittimet on merkitty, kytke sekä äänen että kuvan IN-liittimet AVR 1550-viritinvahvistimen IN-liitäntöihin ja päinvastoin. Jos liittimiä ei ole merkitty, varmista signaalin kulkusuunta yllä olevasta kaaviosta tai sovittimen ohjeista. Kysy tarvittaessa ohjeita jälleenmyyjältäsi. Kuva 1: Scart/RCA-sovitin toistoa varten. Signaalin suunta: Scart RCA Kuva 2: Scart/RCA-sovitin nauhoitusta/toistoa varten. Signaalin suunta: Scart RCA Kuva 3: RCA/Scart-sovitin toistoa varten. Signaalin suunta: RCA Scart Kuva 4: Scart/S-Video-sovitin toistoa varten. Signaalin suunta: Scart RCA Kuva 5: Scart/S-Video-sovitin nauhoitusta/toistoa varten. Signaalin suunta: Scart RCA Kuva 6: Scart/S-Video-sovitin toistoa varten. Signaalin suunta: RCA Scart Musta Black Keltainen Yellow Punainen Red Punainen Rot Schwarz Musta S-Video Out Tärkeää S-Video-liitännöistä: 1. Kytke S-Video-laitteista vain S-Video-lähdöt/ tulot AVR 1550-viritinvahvistimeen. (Älä kytke molempia signaalityyppejä.) Poikkeuksena tästä on televisio, katso kohta Useimpien AV-laitteiden lailla AVR 1550 ei muuta videosignaalia S-Video-signaaliksi tai toisinpäin. Siksi sinun on kytkettävä molemmat liitännät television vastaaviin liitäntöihin. Muista valita televisiossa oikea tulo. 1) Myös muut värit mahdollisia, mm. ruskea ja harmaa. Musta Black Yellow Keltainen Red Punainen Musta Black Punainen Red Sininen Blue 1 Keltainen Yellow Vihreä Green 1 Valkoinen White Punainen Rot Musta Schwarz S-Video In In Musta Schwarz Punainen Rot Sininen Blau 1 Keltainen Gelb S-Video In In S-Video Out Tärkeä huomautus SCART-Cinch-sovittimien käyttäjille: Kun videolaite kytketään televisioon Scartjohtimella, kaapelissa kulkee ohjelman lisäksi erityisiä ohjaussignaaleja. Tällainen signaali kytkee television automaattisesti Scart-kaapelia käyttävälle ohjelmalähteelle heti kun se käynnistetään. Lisäksi DVD-soittimien signaali muuttaa automaattisesti television kuvasuhteeksi ohjelmalähteen perusteella 4:3 tai 16:9 (järjestelmä toimii 16:9-televisioiden tai 16:9-toinolla varustettujen 4:3-televisioiden kanssa) ja kytkee liitännän RGB-tilaan (riippuen DVD-soittimen asetuksista). Sovittimia käytettäessä nämä erikoissignaalit eivät välity, vaan käyttäjän on tehtävä valinnat käsin. 12 ASENNUS JA KYTKENNÄT

13 Asennus ja kytkennät Kaiuttimien valinta Riippumatta siitä, kä merkkisiä kaiuttimia käytät, sinun tulisi käyttää samansointisia kaiuttimia vasempana ja oikeana etukaiuttimena sekä keskikaiuttimena. Näin muodostat saumattoman etuäänikentän ja vältät häiriöt, joita voi ilmetä, kun ääni siirtyy yhteensopimattomista kaiuttimista toiseen. Kaiuttimien sijoitus Kaiuttimien sijoituksella on monikanavaisessa kotiteatterijärjestelmässä huomattava vaikutus äänentoiston laatuun. Riippuen käyttämäsi keskikaiuttimen tyypistä ja televisiostasi, sijoita keskikaiutin suoraan televisiosi ylä- tai alapuolelle tai keskelle ääntä läpäisevän valkokankaan taakse. Kun olet asentanut keskikaiuttimen, sijoita vasen ja oikea etukaiutin niin, että ne ovat yhtä kaukana toisistaan kuin keskikaiutin on kuuntelupaikasta. Ihanneasennuksessa etukanavien kaiuttimien diskanttikaiuttimet eivät ole yli 60 cm korkeammalla tai matalammalla kuin keskikaiuttimen diskanttikaiutin. Jos etukaiuttimet eivät ole magneettisuojattuja, ne tulisi sijoittaa vähintään 50 cm etäisyydelle televisiosta häiriöiden välttämiseksi. Huomaa, että useimmat kaiuttimet eivät ole magneettisuojattuja. Jopa täydellisissä surround-kaiutinsarjoissa saattaa vain keskikaiutin olla magneettisuojattu. Riippuen huoneen akustiikasta ja kaiuttimien tyypistä toisto voi parantua, kun siirrät vasenta ja oikeaa etukaiutinta hiukan keskikaiuttimien etupuolelle. Jos mahdollista, sijoita kaikki etu-kaiuttimet niin, että ne on suunnattu korvan tasolle, kun istut kuuntelupaikassa. Seuraamalla näitä suuntaviivoja huomaat, että joudut kokeilemaan useita laitteiden sijoittelumahdollisuuksia ennen kuin löydät etukaiuttimien ihanteellisen paikan. Älä epäröi siirrellä kaiuttimia, kunnes järjestelmän toisto kuulostaa oikealta. Hae kaiuttimille paras paikka niin, että äänen siirtymä huoneen etupuolella on saumaton. Surround-kaiuttimet tulisi sijoittaa huoneen sivuseinille tai hiukan kuuntelupaikan takapuolelle niin, että kaiuttimen keskus on suunnattu kuuntelupaikkaa kohti. Jos kaiuttimia ei käytännön syistä voi sijoittaa sivuseinille, ne tulisi sijoittaa takaseinälle, kuuntelupaikan taakse. Kaiuttimet tulisi sijoittaa enintään 2 metrin etäisyydelle kuuntelupaikan taakse. Subwooferin tuottama ääni ei ole suunnattua, joten ne voi sijoittaa lähes mihin tahansa huoneessa. Subwooferin sijoitukseen vaikuttaa eniten huoneen koko ja muoto ja käytetyn subwooferin tyyppi. Sijoita subwoofer aluksi huoneen etuosaan, noin 15 cm päähän seinästä tai huoneen nurkasta. Voit hakea subwooferin ihanteellista sijoituspaikkaa esim. seuraavasti: aseta subwoofer kuuntelupaikallesi ja etsi huoneesta se kohta, jossa subwooferin toisto kuulostaa parhaalta. Sijoita nyt subwooferin tähän kohtaan. Noudata subwooferin valmistajan ohjeita tai etsi kokeilemalla paras subwooferin sijoituspaikka kuunteluhuoneessasi. No Enintään more than 60 60cm Vasen Left etukaiutin Front Speaker Center Front Keskikaiutin Speaker Right Oikea etukaiutin Front Speaker A) Etukanavien kaiuttimien sijoitus, kun käytössä on televisio tai projektiotelevisio. Vasen Left etukaiutin Front Speaker Enintään 2 metriä, No more than 2m when jos kaiuttimet rear-mounted on speakers sijoitettu seinälle are used Televisio TV or Projection tai valkokangas Screen Center Keskikaiutin Front Speaker Vaihtoehtoinen Optional Rear-Wall sijoitus Mounting takaseinälle Oikea Right etukaiutin Front Speaker B) Vasemman ja oikean etukaiuttimen välisen etäisyyden tulisi olla yhtä suuri kuin katseluetäisyys. Voit myös kokeilla sijoittamalla vasemman ja oikean kaiuttimen hiukan keskikaiuttimen etupuolelle. ASENNUS JA KYTKENNÄT 13

14 Järjestelmän säätäen Kun kaiuttimet on sijoitettu kuunteluhuoneeseen ja kytketty viritinvahvistimeen, on jäljellä vielä järjestelmän hienoviritys ja tehtyjen asetusten tallennus laitteen muisteihin. AVR 1550 sisältää kaksi erilaista muistijärjestelmää näille asetuksille. Toiset asetukset kytkeytyvät valitun tuloliitännän ohjauksella (esimerkiksi surroundtilat), toiset toimivat tuloliitännöistä riippumatta (esimerkiksi eri kaiutinten äänitasot ja surround -tilojen viivepiirit). Järjestelmän säätäen Ennen kuin jatkat viritinvahvistimesi käyttöönottoa, käy läpi äänentoistojärjestelmäsi muut kytkennät ja tarkista, että ne on tehty oikein. 1. Kytke virtajohdon kosketin pistorasiaan. 2 Paina etulevyn päävirtakatkaisija 1 sisään. Huomaa, että etulevyn katkaisijan ympärillä oleva virran merkkivalo 3 palaa oranssinpunaisena ilmaisten, että laite on valmiustilassa. 3. Irrota etulevyn suojamuovi, sillä paikalleen jätettynä se saattaa haitata kauko-ohjaimen toitaa. 4. Asenna laitteen mukana toimitetut (3) kolme AAA-paristoa kauko-ohjaimeen kuvan mukaisesti. Noudata paristolokeron pohjassa näkyviä napaisuusmerkintöjä (+) ja ( ). 5. Kytke AVR 1550 päälle painaen joko järjestelmän virtakytkintä 2 tai tulovalintaa! laitteen etulevyssä, tai AVR-valitsinta 5 tai jotakin tulovalitsinta 46 kauko-ohjaimessa. Virtailmaisimen 3 väri vaihtuu vihreäksi ilmaisemaan laitteen päälläoloa, ja näyttöruutuun * syttyy valo. Ohjelmalähdekohtaiset asetukset AVR viritinvahvistimen edistyksellisen muistijärjestelmän ansiosta voit määritellä jokaiselle ohjelmalähteelle omat kaiutin-, digitaalitulo- ja surround-tilan asetukset. Voit siis määritellä tarkasti miltä haluat kunkin ohjelmalähteen kuulostavan ja tallentaa sen muistiin. Voit muun muassa määritellä oman surroundtilan ja analogisen/digitaalisen tulon jokaiselle ohjelmalähteelle tai määritellä niille omat kaiutinkokoonpanot oe tietoineen bassonhallinnasta tai keskikaiuttimen käytöstä. Kun olet kerran tehnyt nämä asetukset, ne otetaan automaattisesti käyttöön aina, kun valitset kyseisen ohjelmalähteen. AVR viritinvahvistimen oletusasetuksena kaikki ohjelmalähteet ovat analogisia (paitsi DVD-soitin, jonka oletusväylänä on koaksiaalinen digitaalitulo 1 ), surroundtilana on stereo, vasen ja oikea etukaiutin ovat "suuria" (surround-tilassa muut kaiuttimet ovat "pieniä") ja subwoofer on kytketty. Sinun kannattaa aluksi muutttaa nämä asetukset vastaamaan laitteistosi kokoonpanoa niin, että digitaaliset ja analogiset ohjelmalähteet, kaiutintyypit ja ohjelmalähteille sopivat surround-tilat on määritelty oikein. Koska AVR 1550 tallentaa jokaisen ohjelmalähteen asetuksen omaan muistipaikkaansa muista erilleen, sinun on tehtävä nämä asetukset erillisesti jokaiselle ohjelmalähteelle. Kun olet kerran tehnyt nämä asetukset, niitä on muutettava vain, jos järjestelmäsi kokoonpano muuttuu. Nopeim ja helpoim teet säädöt ohjelmalähteille yksi kerrallaan. Kun olet tehnyt ensimmäisen ohjelmalähteen asetukset, voit kopioida useimmat asetukset seuraavalle ohjelmalähteelle. Seuraavassa on kuvattu jokaista ohjelmalähdettä kohti tehtävät asetukset. Ohjelmalähteen asetukset Valitse aluksi ohjelmoitava ohjelmalähde. Paina ohjelmalähteen valitsinta!, kunnes ohjelmoitavan ohjelmalähteen nimi välähtää näytössä M. Voit valita ohjelmalähteen myös suoraan kauko-ohjaimen ohjelmalähteen valitsimilla 46. Seuraava askel on ryhmittää joku digitaalitulosta valittuun tuloliitäntään (jos tarpeen, muutoin analoginen tuloliitäntä pysyy voimassa). Paina digitaalitulon valitsinta ÔF etulevyssä tai kauko-ohjaimessa. Tee tulovalinta seuraavien 5 sekunnin aikana etulevyn valitsinpainikkeilla & tai kauko-ohjaimen / -painikkeilla C kunnes haluamasi digitaalinen tai analoginen tuloliitäntä näkyy näyttöruudussa M. Paina sitten Enter-painiketta E uuden valinnan vahvistamiseksi. Kun olet tehnyt asetuksen yhdelle tuloliitännälle, toista menettely tarvittaessa muille tuloille. Voit muuttaa tekemääsi ryhmitystä koska haluat, ja valittu asetus tallentuu AVR 1550:n muistiin pysyen siellä niin kauan kuin muutat sitä. Kaiutinasetukset Näissä asetuksissa AVR 1550:lle annetaan tietoa käytettävistä kaiuttimista. Asetukset ovat tärkeitä ennen muutas sen vuoksi, koska niissä määritellään, mihin kaiuttimiin johdetaan matalien taajuuksien toisto ja määritellään myös se, onko keskikaiutin käytössä, tuloliitännän mukaan. Käytä LARGE-asetusta, kun kaiutin on perinteinen täyden alueen kaiutin, joka kykenee toistamaan alle 100 Hz:n taajuuksia. Käytä SMALL-asetusta, kun kaiuttimet ovat pienemmät taajuusalueeltaan rajoitetut satelliittikaiuttimet, jotka eivät kykene toistamaan alle 100 Hz:n taajuuksia. Muista, että oletusasetuksista (katso yllä) poikkeavat kaiutinasetukset on tehtävä jokaista ohjelmalähdettä varten erikseen. Kaiutinasetukset on parasta tehdä Dolby Pro Logic II Movie -tilassa, sillä tällöin ne kopioituvat soveltuvilta osiltaan kaikkiin kyseisen ohjelmalähteen surround-tiloihin. 14 JÄRJESTELMÄN SÄÄTÄMINEN

15 Järjestelmän säätäen Kun kytket AVR 1550:n päälle, säädä kaiuttimet noudattaen seuraavia työvaiheita: 1. Kytke AVR 1550 Dolby Pro Logic II Movie -tilaan painamalla surround-tilan valitsinta etulevyssä 7 tai kauko-ohjaimessa 9 ja painele sitten kauko-ohjaimen / -painikkeita C, kunnes DOLBY PRO LOGIC II MOVIE -teksti syttyy näyttöruutuun M ja PRO LOGIC -ilmaisin F syttyy. 2. Paina kauko-ohjaimen tai etulevyn kaiutinvalitsinta K $. Sanat FNT SPKR syttyvät näyttöruutuun M. 3. Näpäytä kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. 4. Paina kauko-ohjaimen / -painikkeita C tai etulevyn valintapainikkeita & kunnes teksti F-LARGE tai F-SMALL syttyy, ilmaisten edessä vasemmalla ja oikealla olevien kaiuttimien tyypin. Kun asetuksena on SMALL, matalien taajuuksien signaali ohjataan vain subwooferin lähtöön. Jos valittuna on tämä vaihtoehto eikä järjestelmään ole kytketty subwooferia, etukanavien signaalien yhteydessä ei kuulu matalia taajuuksia. Tämä asetus ei ole voimassa stereotilassa, sillä ääni toistuu mahdollisimman puhtaana, kun signaali ei kulje turhaan DSP-piirin jakosuotimien kautta. Kun valittuna on LARGE, vasempaan ja oikeaan etukaiuttimeen ohjataan täyden alueen signaali. Riippuen subwooferin asetuksista (katso alla) mainittujen etukanavien bassotaajuudet ohjataan erilliseen subwooferiin. Tärkeää: Jos käytössä on kahden etusatelliittikaiuttimen ja passiivisen subwooferin kaiutinsarja, se on kytkettävä etukaiutinliitäntöihin ja etukaiuttimien asetuksena täytyy olla LARGE. 5. Kun olet suorittanut etukanavien säätämisen, vahvista valinnat näpäyttämällä kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. Paina sitten kauko-ohjaimen / -painikkeita C tai etulevyn valintapainikkeita &, kunnes näytössä näkyy CEN SPKR (keskikaiutin). 6. Näpäytä uudelleen kauko-ohjaimen Enterpainiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. Paina sitten kauko-ohjaimen / -painikkeita C tai etulevyn valintapainikkeita &, kunnes näytössä näkyy järjestelmäsi keskikaiutinta vastaava asetus. Kun valittuna on SMALL, keskikanavan matalien taajuuksien signaali ohjataan etukaiuttimiin (jos etukaiuttimien asetus on LARGE ja subwoofer-lähdön asetus on OFF). Jos subwooferlähdön asetus on ON, signaali ohjataan vain subwoofer-lähtöön. Kun valittuna on LARGE, keskikanavan lähtöön ohjataan täyden alueen signaali ja subwoofer-lähtöön (paitsi Pro Logic II Music -tilassa). EI ohjata keskikanavan signaalia analogisissa ja digitaalisissa surround-tiloissa. Jos NONE on valittu, keskikanavaan ei ohjata lainkaan signaalia. Vahvistin asettuu keskikaiuttimen osalta niin sanottuun phantom-tilaan, jolloin keskikanavan sisältö ohjataan vasempaan ja oikeaan etukanavaan ja bassoäänet ohjataan lisäksi subwoofer-kanavaa sikäli kun valikon SUB- WOOFER-riville on valittu asetuksen arvoksi SUB L/R + LFE (ohjeet jäljempänä). Tämä toitatila on tarpeen ellei laitteistossa ole keskikaiutinta. 7. Kun olet suorittanut keskikanavan säätämisen, vahvista valinnat Näpäytä kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. Paina sitten kaukoohjaimen / -painikkeita C tai etulevyn valintapainikkeita &, kunnes näytössä näkyy SUR SPKR (surround-kaiuttimet). 8. Näpäytä uudelleen kauko-ohjaimen Enterpainiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. Paina sitten kauko-ohjaimen / -painikkeita C tai etulevyn valintapainikkeita &, kunnes näytössä näkyy parhaiten järjestelmäsi surround-kaiuttimia vastaava asetus. Kun valittuna on SMALL, kaikissa digitaalisissa surround-tiloissa matalat surroundkanavien äänet ohjataan etukaiuttimille, mikäli subwoofer ei ole käytössä. Jos subwoofer on käytössä, bassoäänet ohjataan sille. Analogisissa surround-tiloissa takakanavien bassoäänet ohjataan toitatilan, subwooferin ja etukaiuttimien asetusten perusteella oikeaan osoitteeseen. Kun valittuna on LARGE, surround-kanavien lähtöön ohjataan täysi taajuuskaista (kaikki analogiset ja digitaaliset surround-tilat) ja Hall ja Theater-tiloja lukuunottamatta subwooferin lähtöön EI ohjata surround-kanavien bassosignaalia. Kun valittuna on NONE, surround-kanavien signaali jaetaan vasempaan ja oikeaan etukanavaan. Huomaa, että saat parhaan äänentoiston ilman surround-kaiuttimia, kun käytät Dolby 3 Stereo -tilaa Dolby ProLogic -tilan asemasta. 9. Kun olet suorittanut surround-kanavien säätämisen, paina kauko-ohjaimen Enterpainiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. Paina sitten kauko-ohjaimen / -painikkeita C tai etulevyn valintapainikkeita &, kunnes näytössä näkyy S-W SPKR (subwoofer). 10. Näpäytä kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. Paina sitten kauko-ohjaimen / -painikkeita C tai etulevyn valintapainikkeita &, kunnes näytössä näkyy parhaiten järjestelmääsi vastaava asetus. Subwooferia koskevat asetukset määräytyvät osin muiden kaiuttimien ja erityisesti vasemman ja oikean etukaiuttimen asetuksista. Jos vasemman ja oikean etukaiuttimen asetus on SMALL, subwooferin asetus on automaattisesti SUB, eli subwoofer on päällä. Jos vasemman ja oikean etukaiuttimen asetus on LARGE, valittavissa on kolme vaihtoehtoa: Jos AVR 1550-viritinvahvistimeen ei ole kytketty subwooferia, painele nuolipainikkeita C & niin että NONE-teksti syttyy näyttöön. Tällöin kaikki bassotaajuudet ohjautuvat vasempaan ja oikeaan etukaiuttimeen. Jos AVR viritinvahvistimeen on kytketty subwoofer, voit ohjata bassotoiston vasempaan ja oikeaan etukaiuttimeen. Tällöin subwoofer toimii vain silloin, kun digitaalinen tulosignaali sisältää erityisen LFE-bassokanavan. Tämä toitotila antaa sinun hyödyntää sekä vasemman että oikean etukanavan että subwooferin bassotoistoa. Tämän valinnan tekemiseksi paina nuolipainikkeita C & niin että teksti SUB (LFE) syttyy näyttöön. Jos AVR viritinvahvistimeen on kytketty subwoofer, voit ohjata bassotoiston sekä subwooferiin että vasempaan ja oikeaan etukaiuttimeen tulosignaalista riippumatta, paina nuolipainikkeita C & niin että teksti L/R+LFE syttyy näyttöön. Tällöin "pääkaiuttimille", eli vasempaan ja oikeaan etukanavaan, ohjataan täyden kaistan signaali, ja subwooferille ohjataan etukaiuttimien bassoäänet 80 Hz jakotaajuudesta alaspäin. 11. Kun kaikki valittua tuloliitäntää koskevat kaiutinvalinnat on tehty, näpäytä kaksi kertaa kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó tai odota kolmen sekunnin ajan kunnes näyttö palaa normaalitilaan. JÄRJESTELMÄN SÄÄTÄMINEN 15

16 Järjestelmän säätäen Valittu kaiutin ja sen asetukset osoitetaan myös kaiutin/kanavailmaisimilla P. Jos pelkkä kaiutinpaikan kirjaimen sisältävä neliö on valaistuna, kaiuttimen asetuksena on SMALL. Jos sekä sisempi että ulommat neliöt on valaistu, kaiuttimen asetuksena on LARGE. Jos kaiuttimen sijoituspaikan kohdalla ei pala mitään ilmaisimia, kyseisen kaiuttimen asetuksena on NO (ei päällä). Alla olevan kuvan mukaisessa esimerkissä vasemman ja oikean etukaiuttimen asetuksena on LARGE, keskikanavan, vasemman ja oikean surround-kanavan asetuksena on SMALL ja subwooferin (LFE) asetuksena on YES. Kun olet tehnyt yhtä tuloliitäntää koskevat kaiutinasetukset, toista menettely kaikilla käyttämilläsi tuloilla. Useimmissa tapauksissa kaiutintyypit pysyvät samoina, jolloin voit nopeasti toistaa samat asetukset kuin ensimmäisessä tulossa. On kuitenkin ohjelmalähteitä, esimerkiksi CD-soitin, jolle haluat tehdä poikkeavia säätöjä, esimerkiksi kytkeä keskikaiuttimen pois päältä. Tällöin keskikaiutin kytkeytyy automaattisesti pois käytöstä, ja sen signaali ohjataan vasempaan ja oikeaan etukanavaan (valitse keskikaiuttimen asetukseksi NONE). Kaiutinasetuksia voi aina muuttaa myöhemkin, ja tehdyt asetukset tallentuvat AVR 1550:n muistiin, kunnes niitä muutetaan. L SL C LFE R SR Surround-tilojen asetukset Kun kaiutinasetukset ovat valmiit, on aika valita jokaiselle tuloliitännälle erikseen sopiva surround-tila. Koska käytettävä surround-tila riippuu henkilökohtaisista mieltymyksistäsi, voit valita vapaasti lähes kä tahansa surround-tilan. Sivulla 20 löytyvä surround-tilojen taulukko opastaa sinua parhaan vaihtoehdon valinnassa. AVR viritinvahvistimen Dolby Pro Logic II -tila soveltuu parhaiten useimmille analogisille ja Dolby Digital -tila digitaalisille ohjelmalähteille. CD-soittimien, kasettinauhureiden ja virittimen tuloliitännöille kannattaa valita stereotila, koska se on todennäköisesti paras kuuntelutila stereofonisten ohjelmalähteiden yhteydessä, joissa ei ole surround-koodattua materiaalia. Valitulle tuloliitännälle sopivan surround-tilan määrittelemiseksi paina surround-tilan valitsinta etulevyssä 7 tai kauko-ohjaimessa 9 ja sitten / -painikkeita C kaukoohjaimessa kunnes haluamasi surround-tilan nimi syttyy näyttöruudussa M. Huomaa, että Dolby Digital ja DTS ovat valinnaisia vain silloin, kun olet valinnut digitaalisen tulon. Kun olet valinnut tuloliitännälle surround-tilan, toista menettely muilla käyttämilläsi tuloilla. Voit muuttaa surround-tilaa myöhemkin, ja kaikki asetukset tallentuvat AVR 1550:n muistiin, kunnes niitä muutetaan. Ohjelmalähteestä riippumattomat asetukset Kun olet tehnyt kaikki edellä kuvatut asetukset kaikille järjestelmäsi ohjelmalähteille, seuraavat asetukset koskevat kaikkia ohjelmalähteitä. Viiveajan asetukset Jos valittuna surround-tilana on Dolby Digital ja Dolby Pro Logic II, sinun on tehtävä viiveajan asetukset. Viiveaikaa ei voi säätää muissa tiloissa. Tärkeä huomautus: Kun viiveaika on säädetty yhden ohjelmalähteen yhteydessä, samaa asetusta käytetään kaikkien muidenkin ohjelmalähteiden yhteydessä. Surround-tilan viiveajan asetus tehdään vain joko Dolby Digital- tai Dolby Pro Logic II -tilassa. Molempien tilojen asetuksena käytetään automaattisesti samaa asetusta. Etukaiuttimien ja surround-kaiuttimien erilainen etäisyys kuuntelupaikasta aiheuttaa sen, että etukaiuttimista ja surround-kaiuttimista tuleva ääni kuuluu kuuntelupaikassa eri aikaan. Voit korjata tätä eroa viiveajan asetuksilla. Viiveajan asetuksilla voit kompensoida kaiuttimien sijoituspaikasta ja kuunteluhuoneen tai kotiteatterin akustisista oaisuuksista aiheutuvia eroja. Tehtaalla asetettu (katso surround-tilojen lista sivulta 20) viive on sopiva useimpiin huoneisiin, mutta joissakin järjestelmissä etu- ja takakaiuttimien välinen poikkeava etäisyys saattaa aiheuttaa tilanteen, jossa etukanavien ääni saapuu kuuntelupaikkaan eri aikaan kuin surroundkaiuttimien ääni. Tahdista etu-, keski- ja surround-kanavat seuraavalla tavalla: 1. Mittaa etukaiuttimien ja kuuntelupaikan välinen etäisyys metreissä. 2. Mittaa surround-kaiuttimien ja kuuntelu/ katselupaikan välinen etäisyys metreissä. 3. Vähennä etäisyys takakaiuttimiin etukaiuttimien etäisyydestä ja kerro tulos kolmella. a. Kun säädät Dolby Digital -surround-tilojen viivettä, saamasi tulos on huoneen ihanneviiveaika. Esimerkiksi jos etukaiuttimet ovat 3 metrin päässä ja takakaiuttimet ovat 1 metrin päässä, ihanneviiveaika on (3-1) x 3 = 6. Näin ollen Dolby Digital -tilan ihanneviiveaika on 6 ms. b. Määrittäessäsi viiveaikaa mitä tahansa Dolby Pro Logic II -tilaa varten lisää edellisessä laskelmassa saatuun lukemaan 15, jolloin saat tulokseksi optimaalisen viiveajan. Esimerkiksi jos etukaiuttimet ovat 3 metrin päässä ja takakaiuttimet ovat 1 metrin päässä, ihanneviiveaika on (3-1) x =21. Näin ollen Pro Logic II -tilan ihanneviiveaika on 20 ms. 16 JÄRJESTELMÄN SÄÄTÄMINEN

17 Järjestelmän säätäen Huomaa: DTS, 5CH Stereo-, Hall- ja Theater-tiloissa käytetään kiinteää viiveaikaa, jota ei voi säätää. Dolby Digital -tilassa voi säätää myös keskikanavan viiveaikaa, koska Dolby Digital -signaalien erillisluonteen vuoksi keskikanavan sijainti on erittäin tärkeä. Laske keskikanavan viiveaika seuraavasti: mittaa etäisyys kuuntelupaikasta keskikaiuttimeen ja toiseen etukaiuttimeen. Jos etäisyydet ovat yhtä suuret, lisäsäätöjä ei tarvita, ja keskikanavan viiveen arvoksi tulee jättää nolla. Jos etukaiuttimet ovat kauempana kuin keskikaiutin, sinun kannattaa siirtää kaiuttimia jos mahdollista niin, että ne ovat yhtä kaukana kuuntelupaikasta. Jos kaiuttimia ei voi siirtää, säädä viiveaika niin, että lisäät yhden millisekunnin keskikanavan viiveaikaan jokaista 30 cm kohti, jonka etukaiuttimet ovat keskikaiutinta kauempana. Esimerkiksi jos etukaiuttimien etäisyys kuuntelupaikasta on 3 metriä ja keskikaiutin on 2,4 metrin etäisyydellä, viiveaika lasketaan kaavasta = 60 cm, eli oikea viiveasetus on 2 ms. Viiveajan asettaen tapahtuu seuraavasti: 1. Viiveajan asettamiseksi Dolby Digital -tilassa (tämä sisältää keskikanavan viiveen, takakaiuttimien viive Pro Logic -tilaa varten asettuu automaattisesti), paina tulovalitsinta etulevyssä! tai kauko-ohjaimessa 4 ja valitse mikä tahansa ohjelmalähde, joka on ryhmitetty digitaalituloon ja Dolby Digital -surround-tilaan. 2. Paina etulevyn tai kauko-ohjaimen viiveaikapainiketta apple. Teksti S DELAY näkyy päänäytössä M. 3. Näpäytä kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. 4. Paina kauko-ohjaimen / -painikkeita C tai etulevyn valintapainikkeita &, kunnes päänäytössä M näkyy edellä laskemasi Dolby Digital -tilan viiveaika (kohta a). 5. Näpäytä kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó tallentaaksesi asetukset AVR viritinvahvistimen muistiin. 6. Paina kauko-ohjaimen / -painikkeita C kerran niin, että näytössä M tai kuvaruutunäytössä näkyy teksti C DELAY. 7. Näpäytä kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó. 8. Paina kauko-ohjaimen / -painikkeita C, kunnes näytössä näkyy haluttu keskikanavan viiveaika. 9. Näpäytä kauko-ohjaimen Enter-painiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó tallentaaksesi asetukset AVR viritinvahvistimen muistiin. Night-yökuuntelutilan asetukset Yökuuntelu on yksi Dolby Digital -tilan erikoisoaisuuksista, jolla voit rajoittaa elokuvan ääniraidan äänenvoimakkuutta huonontamatta sen dynaamista aluetta tai selkeyttä. Sen avulla voit nauttia digitaalisesta äänentoistosta ilman, että voimakkaat äänet häiritsevät naapureitasi. Huomaa, että toito on mahdollinen vain Dolby DIgital -surround-tilassa. Halutessasi säätää yökuuntelutilan asetuksia valitse tulovalitsimilla etulevyssä! tai kauko-ohjaimessa 4 digitaalinen tulo, johon on ryhgmitetty Dolby Digital -surround-tila. Paina sitten kauko-ohjaimen Night-yökuunteluvalitsinta A.Painalluksen jälkeen näyttöruutuun M ilmestyy dynamiikkaalueeseen viittaavat kirjaimet D-R (Dynamic Range) sekä voimassa oleva asetus (MID, MAX, OFF). Paina / -painikkeita C viiden sekunnin kuluessa valitaksesi sopivan asetuksen: OFF: kun tämä vaihtoehto on korostettuna näytössä, yökuuntelutoito ei ole käytössä. MID: kun tämä vaihtoehto on korostettuna näytössä, yökuuntelutoito rajoittaa lievästi äänentoistoa. MAX: kun tämä vaihtoehto on korostettuna näytössä, yökuuntelutoito rajoittaa enemmän äänentoistoa. Suosittelemme, että valitset aluksi MID-asetuksen ja valitset myöhem tarvittaessa MAX-tilan. Minkä tahansa yökuuntelutilan ollessa valittuna yökuuntelutilan ilmaisin N palaa. Hyväksy valinta näpäyttämällä kauko-ohjaimen Enterpainiketta E tai viritinvahvistimen etulevyn Set-painiketta Ó, tai odota muutama sekunti, jonka jälkeen näyttömuoto asettuu takaisin perustilaan. Lähtötasojen säätäen Lähtötasojen säätö on erittäin tärkeää oikean surround-toiston varmistamiseksi erityisesti Dolby Digital -viritinvahvistimissa kuten AVR 1550, koska oikein asetetut lähtötasot varmistavat, että kuulet äänikanavat oikeaan aikaan ja oikealla äänenvoimakkuudella. Huomaa: Monille kuuntelijoille surroundkanavien toita on usein epäselvää. Monet olettavat, että äänen pitäisi kuulua koko ajan kaikista kaiuttimista. Suurimman osan ajasta surround-kaiuttimista kuuluu vähän tai ei ollenkaan ääntä. Tämä johtuu siitä, että niitä käytetään vain silloin, kun elokuvan ohjaaja tai äänileikkaaja tarkoituksella ohjaa niihin ääntä luodakseen tilavaikutelman tai tehosteen tai kun hän haluaa jatkaa toinan tilan etuosasta takaosaan. Kun lähtötasot on säädetty oikein on normaalia, että surround-kaiuttimista kuuluu ääntä vain ajoittain. Surround-kaiuttimien äänenvoimakkuuden keinotekoinen suurentaen voi tuhota illuusion ympäröivästä äänikentästä, joka simuloi elokuvateatterissa tai konserttisalissa kuulemaasi ääntä. TÄRKEÄÄ: Jokaisen digitaalisen ja analogisen surround-tilan lähtötasot voidaan säätää erikseen. Tällä voidaan kompensoida kaiuttimien välisiä tasoeroja, jotka saattavat vaihdella valitusta surround-tilasta riippuen tai nostaa tarvittaessa yhden tai useamman kaiuttimen lähtötasoa. Huomaa, että surround-tilalle määritellyt säädöt ovat voimassa kaikille ohjelmalähteille, jotka käyttävät kyseistä surround-tilaa. Aloita säätö tarkastamalla, että olet kytkenyt kaikki kaiuttimet oikein. Pienennä äänenvoimakkuus aluksi imiin. Lähtökanavien säätämiseksi ja tasaamiseksi noudata seuraavia ohjeita. Tulos on tarkin, kun istut säätöjä tehdessäsi parhaassa kuuntelupaikassa. Säädöt on tehtävä kaikille surround-tiloille erikseen, joten sinun kannattaa aloittaa ohjelmalähteestä, joka käyttää jotain Dolby Pro Logic II -tilaa, tehdä kaiutinsäädöt, ja käydä sitten läpi kaikki käytetyt tuloliitännät (ja siten myös kaikki niihin ryhmitetyt surround-tilat) ja toistaa säädöt kun vastaan tulee sellainen surround-tila jota ei ole käsitelty. 1. Valitse sellainen ohjelmalähde, jolle on valittu jokin Dolby Pro Logic II -surround-tiloista painelemalla ohjelmalähteen valitsinta! 4 kunnes etulevyssä oleva Pro Logic II ilmaisin F syttyvät. 2. Paina testipainiketta 7^. Teksti TESTFLsyttyy näyttöruudussa M. JÄRJESTELMÄN SÄÄTÄMINEN 17

18 Järjestelmän säätäen 3. Testiääni alkaa välittömästi kiertää kaiuttimia myötäpäivään, pysähtyen kahden sekunnin ajaksi jokaiseen kaiuttimeen. Kun ääni kiertää kaiutinpaikkojen välillä FL, CEN, FR, SR, SL(vasen etu-, keski-, oikea etu-, oikea surround- ja vasen surround-kaiutin), kiertoa voi seurata näyttöruudussa M. Lisäapuna vastaava kanava ilmaistaan kaiutin/kanavailmaisimissa P vilkkuvana kirjaimena. Käännä äänenvoimakkuus niin suurelle, että varmaan erotat testiäänen. TÄRKEÄÄ: Koska testiäänen voimakkuus on huomattavasti pienempi kuin muu toistettava materiaali, äänenvoimakkuutta on pienennettävä kanavien säädön jälkeen ennen kuin palaat päävalikkoon, ja ennen kuin kytket testiäänen pois. Huomaa: Tämä on hyvä hetki varmistaa, että kaiuttimet on kytketty oikein. Kun testiääni siirtyy kaiuttimesta toiseen, varmista, että ääni kuuluu näytön osoittamasta kaiuttimesta. Jos testiääni EI kuulu näytön osoittamasta kaiuttimesta, kytke AVR 1550 pois päältä päävirtakatkaisijasta 1 ja tarkista kaiuttimien johdotus ja että jokainen kaiutin on kytketty oikeaan antoon. Kun olet tarkistanut kaiuttimien kytkennät, anna testiäänen kuulua taas kaiuttimista ja kuuntele, kuuluuko ääni jostain kaiuttimesta kovempana kuin muista. Käytä vasenta etukaiutinta vertailukaiuttimena ja säädä kaikkien kanavien toisto samalle tasolle kauko-ohjaimen / - painikkeita C. Huomaa, kun painat näitä painikkeita jonkin kaiuttimen kohdalla, testiäänen kierto pysähtyy kyseiseen kaiuttimeen, jotta voit suorittaa säädön. Testiäänen kierto jatkuu viiden sekunnin kuluttua siitä, kun vapautat painikkeen. Jatka kaiuttimien lähtötasojen säätöä, kunnes kaikkien kaiuttimien äänenvoimakkuus on samalla tasolla. Huomaa, että lähtötasot pitää säätää kauko-ohjaimen / -painikkeita C, ei äänenvoimakkuuden säätimillä. Huomaa: Subwooferin lähtötasoa ei voi säätää testiäänen avulla, vaan bassotaso säädetään kappaleen Lähtötasojen hienosäätö ohjeiden mukaisesti sivulla 23. Kun kaikki kaiutinkanavat on tasoiltaan säädetty samoiksi, säädä äänenvoimakkuutta (I alaspäin noin lukemaan -40dB, muutoin kuuntelutason voimakkuus musiikilla saattaa yllättää. Sammuta testiääni testiäänipainikkeella ^7. TÄRKEÄ HUOMAUTUS: Tehdyt lähtötason säädöt ovat voimassa valitussa surround-tilassa jopa silloin, kun tuloliitäntä vaihtuu (kunhan liitäntään on valittu tuo sama surround-tila). Säätääksesi muiden surround-tilojen lähtötasoja käy kaikki liitännät läpi vuorotellen valitsemalla ne etulevyn tulovalitsimilla! tai kauko-ohjaimen tulovalitsimilla 4. Kun jokin säätämätön surround-tila näkyy näyttöruudussa M, toista ylläkuvattu säätö. Lähtötasot on siis säädettävä uudelleen muille surround-tiloille. Tällä voit kompensoida kaiuttimien välisiä lähtötasoeroja, jotka saattavat vaihdella surround-tiloittain. Voit myös nostaa tarvittaessa tietyn kaiuttimen lähtötasoa. Kun olet tehnyt kaikki edellisillä sivuilla kuvatut säätötoimenpiteet, AVR 1550 on käyttövalmis. Järjestelmässä on toki muitakin säädettäviä asetuksia, mutta niihin sinun kannattaa ryhtyä vasta, kun olet käyttänyt laitteistoa hetken ja kuunnellut erilaisten ohjelmalähteiden ja materiaalien toistoa. Lisäasetukset on kuvattu käyttöohjeen sivulla 23. Ne ja kaikki käyttöönoton aikana tehdyt asetukset voidaan muuttaa koska tahansa. Kun lisäät tai muutat komponentteja tai kaiuttimia tai haluat muuttaa asetusta vastaamaan parem mieltymyksiäsi, muutat ne helposti tämän oppaan ohjeiden mukaan. Huomaa, että kaikki muutokset tallentuvat AVR 1550:n muistiin ja pysyvät siellä vaikka laite sammutetaan, jollei sen asetuksia nollata (suorittimen nollaus, katso sivu 27). Asetukset ohjautuvat joko valitun tuloliitännän mukaan (kaiutinryhmitys, analogi/digitaalitulot, surroundtila) tai valitun surround-tilan perusteella (kaiuttimien tasot), kuten edellisillä sivuilla kuvattiin. Nyt olet suorittanut kaikki asennus ja säätötoimenpiteet ja voit nauttia parhaasta mahdollisesta äänentoistosta. 18 JÄRJESTELMÄN SÄÄTÄMINEN

19 Käyttö Peruskäyttö Kun olet suorittanut AVR viritinvahvistimesi asennuksen ja säädöt, laitteen käyttö on helppoa. Seuraavat ohjeet auttavat sinua uuden viritinvahvistimesi käytössä. Kytkeen päälle ja pois Kun käytät AVR viritinvahvistinta ensimmäistä kertaa, sinun on aluksi kytkettävä virta päälle etulevyn päävirtakatkaisijalla 1. Tämä asettaa laitteen valmiustilaan, jonka osoituksena järjestelmän virran merkkivalo 3 palaa oranssinvärisenä. Kun vastaanotin on valmiustilassa, voit aloittaa kuuntelun painamalla laitteen etulevyn järjestelmän virtakytkintä 2 tai kauko-ohjaimen AVR-valitsinta 5. Huomaa, että järjestelmän virran merkkivalo 3 muuttuu vihreäksi. Laite kytkeytyy päälle ja palautuu viimeksi valittuun ohjelmalähteeseen. Voit myös kytkeä laitteen päälle valmiustilasta painamalla mitä tahansa kauko-ohjaimen tulovalitsinta 456. Huomaa: Painettuasi jotakin tulovalitsinta 4 kytkeäksesi laitteen päälle, paina AVR-valitsinta 5 halutessasi ohjailla viritinvahvistimen toitoja. Kun lopetat kuuntelun, paina etulevyssä olevaa järjestelmän virtakytkinta 2 tai kaukoohjaimen virrankatkaisupainketta 3. Jos haluat kytkeä virran pois sekä AVR viritinvahvistimesta että järjestelmään sopivasta Harman Kardon -DVD- tai -CD-soittimesta, paina ensin DVD-valitsinta 4 ja sen jälkeen virrankatkaisupainiketta 3. Paina tämän jälkeen vielä AVR-valitsinta 5 ja lopuksi virrankatkaisupainiketta 3. Kytkiessäsi laitteen pois päältä kauko-ohjaimella vahvistin asettuu valmiustilaan, ja virran merkkivalo 3 muuttuu oranssinväriseksi. Kun olet poissa kotoa pidemmän aikaa, kannattaa aina kytkeä laite kokonaan pois päältä etulevyn päävirtakatkaisijalla 1. Huomaa: Laitteen muistit tyhjenevät, jos virta katkaistaan päävirtakytkimestä 1 yli kahdeksi viikoksi. Uniajastimen käyttö Voit ohjelmoida AVR 1550:n kytkeytymään automaattisesti pois päältä painamalla uniajastinpainiketta 8. Jokainen painikkeen painallus lisää ajastimen viiveaikaa seuraavassa järjestyksessä: OFF Ajastimen jäljellä oleva aika näkyy etulevyn uniajastuksen näytössä Q ja se pienenee, kunnes asetettu aika on kulunut loppuun. Kun ohjelmoitu aika on kulunut, viritinvahvistin asettuu automaattisesti valmiustilaan. Huomaa, että etulevyn valaistus himmenee puoleen unisjastimen ohjelmoinnissa. Halutessasi peruuttaa toinon pidä uniajastinpainike 8 painettuna kunnes näyttöruudun M kirkkaus on jälleen normaali ja uniajastimen viiveaika palautuu arvoon nolla. Ohjelmalähteen valinta Valitse toistettava ohjelmalähde kaukoohjaimen tulovalitsimilla 456. Huomaa: Painettuasi jotakin tulovalitsinta 4 kytkeäksesi laitteen päälle, paina AVR-valitsinta 5 halutessasi ohjailla viritinvahvistimen toitoja. Voit myös valita ohjelmalähteen selaamalla ohjelmalähdeluetteloa etulevyn ohjelmalähteen valitsimella!. Kun ohjelmalähdettä vaihdetaan, AVR 1550 kytkee automaattisesti valittuun digitaalituloon (jos valittu), surround-tilaan ja kaiutinyhdistelmään jotka on määritelty kyseiselle ohjelmalähteelle. Etulevyn Video 3 -tuloilla % voit kytkeä pelikonsolin tai videokameran järjestelmääsi. Vaihtaessasi ohjelmalähdettä uuden ohjelmalähteen nimi ilmestyy näyttöruudulle M. Valittaessa puhtaita audiotuloja (viritin, CD, nauhuri) viimeksi käytetty videotulo ohjautuu Video 1 -lähtöihin (paitsi Video 1 -tulo) ja videomonitorilähtöihin. Tämä mahgdollistaa samanaikaisen katselun ja kuuntelun eri ohjelmalähteistä. Kun valittuna on video-ohjelmalähde, kyseisen ohjelmalähteen audiosignaali ohjataan kaiuttimiin ja videosignaali ohjataan videomonitorilähtöihin ja voit katsella sitä AVR viritinvahvistimeen kytketyllä televisiolla tai videomonitorilla. Kuulokkeiden käyttö Säädä äänenvoimakkuus sopivalle tasolle etulevyn tai kauko-ohjaimen äänenvoimakkuuden säätimillä ( I. Voit hiljentää tilapäisesti kaikki kaiuttimet painamalla mykistyspainiketta 2. Tämä kytkee pois päältä äänen kaiuttimista ja kuulokkeista, mutta ei vaikuta käynnissä olevaan äänitykseen tai kopiointiin. Paina mykistyspainiketta 2 uudelleen palataksesi normaaliin kuunteluun. Säätääksesi AVR 1550:n toiston mahdollisimman suoraksi, voit kytkeä äänensävyn ja stereo-balanssin säätöpiirit pois painamalla äänensävypiirin valitsinta 6 kerran tai kaksi niin, että sanat Tone Out syttyvät hetkeksi näyttöruutuun M. Ota äänensävyn säätö uudelleen käyttöön painamalla äänensävytilapainiketta 6 kerran tai kahdesti niin, että Tone In näkyy hetken näytössä M. Kun näytöllä on TONE IN -ilmaisin, näpäytä etulevyn Set-painiketta Ó valitaksesi säädön kohteeksi bassotoiston (Bass Control). Voit nyt säätää bassotoistoa etulevyn valitsinpainikkeilla &. Kun näpäytät uudelleen Setpainiketta, voit ryhtyä säätämään diskanttitoistoa (Treble Control). Käytä säätöjen tekemiseen jälleen valitsinpainikkeita &. Kun haluat kuunnella omassa rauhassa, liitä stereokuulokkeiden 6,3 mm stereopistoke etulevyn kuulokeliitäntään 4. Kun kuulokkeet on kytketty kuulokeliitäntään, teksti HEADPHONE rullaa kerran näytössä M ja kaiuttimet kytkeytyvät pois päältä. Kaiuttimiin ohjautuu taas signaali, kun kuulokkeet kytketään irti liitännästä. KÄYTTÖ 19

20 Käyttö Surround-tilakaavio TILA OMINAISUUDET VIIVEAIKA-ALUE DOLBY DIGITAL Tätä tilaa käytetään vain, kun ohjelmaan on koodattu Dolby Digital -informaatiota. Siinä on viisi erillistä täyden kaistan äänikanavaa ja erityinen matalien taajuuksien kanava. Keski: 0-5 ms Oletus: 0 ms Surround: 0-15 ms Oletus: 0 ms DTS Tätä tilaa käytetään vain, kun ohjelmaan on koodattu DTS-informaatiota. Siinä on viisi erillistä täyden kaistan äänikanavaa ja erityinen matalien taajuuksien kanava. Viiveaika ei ole säädettävissä DOLBY PRO LOGIC II Dolby Pro Logic II on uusin versio maineikkaasta, Dolby Laboratory -yrityksen kehittämästä surround-tekniikasta, joka muodostaa tai dekoodaa erilliset signaalit sekä matriisisurroundkoodatusta että perinteisestä stereo-ohjelmasta vasemmalle ja oikealle etukanavalle, keskikanavalle sekä oikealle ja vasemmalle surround-kanavalle. Dolby Pro Logic II Movie on tehty erityisesti matriisisurround-menetelmällä äänitettyjen elokuvaääniraitojen toistamiseen järjestelmän muodostaessa itsenäiset signaalit kuuntelutilan takaosan vasemmalle ja oikealle puolelle sekä lisäksi keskelle. Pro Logic II Music -tila on tarkoitettu musiikin kuunteluun, joka on tallennettu joko matriisisurround- tai tavallisessa stereomuodossa. Music-tila muodostaa itsenäiset signaalit kuuntelutilan takaosan vasemmalle ja oikealle puolelle. Pro Logic II Emulation -tila luo kiehtovan viisikanavaisen surround-äänimaiseman perinteisestä stereomateriaalista. Movie- ja Emulation-tila: 10 ms 25 ms Oletus: 10 ms Music-tila: 0 ms 15 ms Oletus: 0 ms DOLBY 3 STEREO Dolby 3 Stereo käyttää surround-koodatun tai kaksikanavaisen stereolähetyksen sisältämää informaatiota keskikanavan signaalin luomiseen. Lisäksi ohjelman todellisuuden tunnetta lisätään sekoittamalla normaalisti takakanaviin ohjattu informaatio tarkasti vasemman ja oikean etukanavan informaatioon. Käytä tätä tilaa silloin, kun sinulla on keskikanavakaiutin, mutta ei surroundkaiuttimia. Ei surround-kanavia THEATER THEATER-tila luo tunteen teatterille tyypillisestä akustisesta äänimaisemasta niin strereo- kuin jopa monoäänestä. Viiveaika ei ole säädettävissä HALL 1 HALL 2 HALL-tilat muodostavat stereo- ja monosignaalista äänikentän, joka muistuttaa pientä (HALL 1) ja keskisuurta (HALL 2) konserttisalia. Viiveaika ei ole säädettävissä 5-Channel Stereo Tässä toitotilassa hyödynnetään monien kaiuttimien toisto tavallisen stereoäänitteen kuuntelussa, mikä on usein erittäin toimiva ratkaisu esimerkiksi juhlissa. Vasemman kanavan informaatio kuuluu vasemman puolen etu- ja takakanavista, oikean kanavan informaatio vastaavasti oikean puolen kaiuttimista. Keskikaiuttimen ääni koostuu yhteensummatusta, samanvaiheisesta vasemman ja oikean puolen materiaalista. Ei viivesäätöjä. SURROUND OFF (STEREO) Tässä tilassa kaikki surround-käsittely on pois päältä ja se toistaa kaksikanavaisten stereolähetysten aidon vasemman ja oikean kanavan informaation. Ei surround-kanavia 20 KÄYTTÖ
