AVR 5550 Audio/video-viritinvahvistin OMISTAJAN KÄSIKIRJA

Transkriptio

1 AVR 5550 Audio/video-viritinvahvistin OMISTAJAN KÄSIKIRJA AVR 5550 LOGIC 7 VMAx ready Power for the Digital Revolution

2 Sisältö 3 Johdanto 4 Turvallisuusohjeita 4 Pakkauksen purkaminen 5 Etulevyn säätimet 7 Etulevyn näyttö 8 Takalevyn liitännät 11 Kauko-ohjaimen toiminnot huoneen kauko-ohjain 15 Asennus ja kytkennät 15 Audioliitännät 15 Videoliitännät 16 SCART AV-liitännät 18 Järjestelmä- ja virtaliitännät 19 Kaiuttimien valinta 19 Kaiuttimien sijoitus 20 Järjestelmän säätäminen 20 Ensimmäinen käynnistys 20 Valikoiden käyttö 20 Järjestelmäasetukset 21 Ohjelmalähteen asetukset 21 Kaiutinasetukset 24 Surround-tilojen asetukset 25 Muiden ohjelmalähteiden asetukset 25 Viiveajan asetukset 25 Yökuuntelutilan asetukset 26 Lähtötasojen säätäminen 26 EzSet-järjestelmän käyttö 27 Lähtötasojen säätö käsin 29 Käyttö 29 Surround-tilat 29 Peruskäyttö 31 Ohjelmalähteen valinta 31 Säätimet ja kuulokkeiden käyttö tai 8-kanavainen tuloliitäntä 32 Surround-tilan valinta 33 Digitaalinen äänentoisto 33 Dolby Digital 33 DTS 33 PCM 33 HDCD 33 MP3 34 Digitaalilähteen valinta 34 Digitaalisen bittivirran ilmaisimet 34 Kaiutin/kanava-ilmaisimet 35 Yökuuntelutila 35 Äänittäminen 35 Lähtötasojen säätö ohjelmasignaalilla 36 Muistinvarmennus 37 Erikoistoiminnot / Monihuonetoiminto 37 Vahvistinkanavien järjestely 37 Näytön kirkkauden säätö 38 Osittaisnäytön asetukset 38 Kokonäytön aika-asetus 38 Monihuonetoiminto 40 Radion käyttö 40 Peruskäyttö 40 Asemanvalinta 40 Pikavalintojen käyttö 40 RDS-järjestelmän käyttö 40 RDS-asemien viritys 40 RDS-näyttötoiminnot 41 Ohjelmahaku 42 Kauko-ohjaimen ohjelmointi 42 Koodiohjelmointi 42 Koodien suoravalinta 42 Koodien automaattihaku 43 Koodien lukeminen 43 Koodien opettaminen 43 Opetettujen koodien poistaminen 44 Makrojen ohjelmointi 45 Ohjelmoidut laitetoiminnot 45 Rinnakkainen äänitason ohjaus Vakuutus standardien täyttämisestä Harman Consumer International 2, route de Tours Château-du-Loir, FRANCE vakuutamme omalla vastuullamme, että tässä omistajan käsikirjassa kuvattu tuote on allalueteltujen teknisten standardien mukainen: EN 55013/ EN 55020/ EN 60065:1993 EN / Merkintätavat Jotta sinun olisi helpompi käyttää tätä käsikirjaa tutustuessasi kauko-ohjaimeen, etulevyn säätimiin ja takalevyn liitäntöihin, olemme käyttäneet tässä käsikirjassa tiettyjä merkintätapoja. ESIMERKKI - (lihavoitu) viittaa kauko-ohjaimen tai etulevyn painikkeeseen tai takalevyn liitäntään. ESIMERKKI - (näytön teksti) viittaa etulevyn näytössä näkyvään tekstiin. 1 (neliön sisällä oleva numero) viittaa etulevyn säätimeen. 0 (ovaalin sisällä oleva numero) viittaa kauko-ohjaimen säätimeen tai ilmaisimeen. (ympyrän sisällä oleva numero) viittaa takalevyn liitäntään. A (neliön sisällä oleva kirjain) viittaa etulevyn näytön ilmaisimeen. 46 Rinnakkainen kanavanvalinta 46 Rinnakkainen erillislaitteiden ohjaus 46 Laiteohjauksen uudelleenohjelmointi 47 Kauko-ohjaimen muistin tyhjennys 48 Toimintoluettelo 50 Vianetsintäkaavio 50 Suorittimen nollaus 51 Tekniset tiedot Carsten Olesen Harman Kardon Europe A/S 11/02 å (soikion sisällä oleva kirjain) viittaa 2. huoneen kauko-ohjaimen painikkeeseen. 2 SISÄLLYS

3 TM Johdanto Kiitos siitä, että valintasi oli Harman Kardon! Harman Kardon AVR 5550-viritinvahvistimen hankinnan myötä sinulla on edessäsi monien vuosien kuuntelunautinto. AVR 5550 on todellinen uuden vuosituhannen monikanavainen viritinvahvistin, joka tuo kuultavillesi kaikki elokuvien ääniraitojen hienoimmatkin yksityiskohdat ja musiikin kaikki vivahteet. Perinteisten digitaalisten monikanavatekniikoinen (Dolby Digital ja DTS) lisäksi laitteessa on uusimmat surroundpiirit, kuten Dolby Pro Logic II, koko valikoima DTS-ES 6.1 -tiloja, DTS Neo:6 ja Harman Kardonin oman Logic 7 -tekniikan viimeisimmät 7.1-versiot. AVR 5550 on suunniteltu niin, että saat kaiken irti digitaalisesta tekniikasta. Kuvaruutuvalikot, värikoodatut liitännät ja ainutlaatuinen EzSetkauko-ohjain tekevät laitteen asentamisen nopeaksi ja helpoksi. Saadaksesi eniten irti uudesta laitteestasi suosittelemme, että luet tämän käsikirjan huolellisesti läpi. Näin varmistat, että liität kaiuttimet, ohjelmalähteet ja muut erilliset laitteet oikein. Kun käytät hetken eri säätimien toimintojen opetteluun, saat täyden hyödyn AVR 5550:n ominaisuuksista. Jos sinulla on tähän tuotteeseen, sen asennukseen tai käyttöön liittyviä kysymyksiä, ota yhteys jälleenmyyjääsi. Kuvaus ja toiminnot AVR 5550 kuuluu markkinoiden monipuolisimpiin ja suorituskykyisimpiin AV-viritinvahvistimiin. Digitaalisissa äänilähteissä käytettävien Dolby Digital ja DTS-tekniikoiden lisäksi laitteessa on laaja valikoima matrisoituja surround-tiloja sekä stereotiloja, joita voidaan hyödyntää vaikka CDlevyjen soitossa, televisiokatselussa ja radiokuuntelussa. Tekniikoiden valikoima on hyvin monipuolinen: Dolby Digital EX, Dolby Pro Logic II, DTS Neo:6, Dolby 3 Stereo, 5- ja 7-kanavainen stereo ja Hall- sekä Theater-tilat. Näiden lisänä ovat vielä Harman Internationalin ainutlaatuinen Logic 7 -prosessi sekä 5.1- että 7.1-kanavaisena versiona. Kaikki nämä laajentavat kuuntelumahdollisuuksia valtavasti. Kaikkien muiden hienouksien lisäksi AVR 5550 kuuluu niihin harvoihin viritinvahvistimiin, jotka purkavat jopa MP3-tiedostoja. Voit siis kuunnella uusimpia hittejä suoraan tietoverkoista liittämällä tietokoneesi Harman Kardon -viritinvahvistimeen. Toinen Harman Kardonin erikoisuus on VMAx. Tämä patentoitu järjestelmä muokkaa äänikentästä entistä ilmavamman jopa silloin, kun käytössä on vain kaksi etukaiutinta. AVR 5550 sisältää myös HDCD -dekoodauksen, jolla saadaan kaikkein luonnonmukaisin CD-toisto digitaaliliitäntää käytettäessä. Soitin voi olla tavallinen CD- tai DVD-soitin, joka ei tue HDCDtekniikkaa. Sen lisäksi, että AVR 5550 tarjoaa paljon erilaisia kuuntelutoimintoja, laite on helppo muokata erilaisten kaiuttimien ja kuunteluolosuhteiden mukaan. Kaiutinasetukset on helppo tehdä havainnollisista kuvaruutuvalikoista, samoin tuloliitäntöjen määrittely ja viiveaikojen säätö, minkä jälkeen ainutlaatuinen EzSet -järjestelmä mittaa järjestelmän kaiutintasot ja kalibroi äänikanavat automaattisesti parhaisiin arvoihin. Monipuolisen järjestelmän rakentamiseksi AVR 5550 on varustettu peräti kuuden videolaitteen liitännöillä, jokainen 5 komposiitti- että S-Video-tuloilla. Lisänä ovat vielä kaksi ylimääräistä audiotuloa ja kaikkiaan kuuden digitaalisen tulon ja kolmen lähdön valikoima, joiden ansiosta AVR 5550 pystyy käsittelemään viimeisimpiäkin digitaalisia ohjelmalähteitä. AVR 5550 on yhteensopiva myös uusimpien HDTVvideosoittimien ja progressiivisesti skannaavien DVD-soittimien kanssa, koska sen videopiirit ovat laajakaistaisia ja hyvin suojattuja. Digitaaliset äänitallentimet voidaan kytkeä koaksiaalisiin ja optisiin lähtöihin, ja etulevyn analogiset ja digitaaliset liitännät voidaan tarvittaessa kytkeä lähtöliitännöiksi, jolloin kannettavien laitteiden käyttö on mahdollisimman helppoa. Kaksi videotallennuslähtöä, esivahvistinlähdöt ja värikoodattu kahdeksankanavainen tuloliitäntä varmistavat sen, että AVR 5550 riittää pitkälle tulevaisuuteen niihinkin järjestelmiin, joita ei vielä ole kaupallisessa tuotannossa. AVR 5550:n joustavuus ja teho eivät rajoitu vain yhteen tilaan. Edistyksellisen monihuonejärjestelmän avulla voit kuunnella yhtä ohjelmalähdettä kuunteluhuoneessa ja toista toisessa huoneessa. Vasemman ja oikean kanavan ääni voidaan ohjata toiseen huoneeseen, josta niiden voimakkuutta on helppo säätää erillisen infrapunalinkin välityksellä. Toisen huoneen ohjauksen helpottamiseksi AVR 5550:n mukana toimitetaan 2. huoneen kauko-ohjain. Monihuonetoiminnolla voit valjastaa kaksi AVR 5550:n vahvistinkanavaa toisen kuunteluhuoneen tarpeisiin ja ohjata sen äänentoistoa edistyksellisellä A-BUS -ohjaimella. Et siis välttämättä tarvitse erillisiä vahvistimia toiseen kuunteluhuoneeseen. AVR viritinvahvistimen tehokkaassa vahvistimessa on käytetty perinteistä Harman Kardon suurvirta-suunnittelufilosofiaa, jotta se pystyy toistamaan minkä tahansa ohjelmamateriaalin sisältämän dynamiikan. Harman Kardon keksi high fidelity -viritinvahvistimen yli neljäkymmentäseitsemän vuotta sitten. State-of-the-art-piiritekniikka ja edistyksellinen sähköinen suunnittelu tekee AVR viritinvahvistimesta ihanteellisen ohjelmakeskuksen, jossa yhdistyvät viimeisin digitaalitekniikka, voimakkaat pääteasteet ja tyylikäs muotoilu. Dolby* Digital, Dolby Digital EX ja Dolby Pro Logic II, täydet DTS-tilat, mukana myös DTS-ES 6.1 ja Neo:6 Seitsemän tehokasta vahvistinkanavaa, joista kahta voi käyttää surroundtakakaiuttimille tai monihuonejärjestelmässä toisen kuunteluhuoneen kaiuttimille Harman Kardonin ainutlaatuinen Logic 7 -äänenmuokkaus, ensi kertaa sekä 5.1- että 7.1-versiona, laaja valikoima toimintatiloja sekä kaksi VMAx-tilaa MP3-dekoodaus sopivien tietokoneiden ja MP3-soittimien kanssa -kauko-ohjaus säätää automaattisesti eri kanavien äänitasot Laajakaistaiset, HDTV-kelpoiset komponenttivideopiirit Etulevyn analogiset A/V-tulot voi tarvittaessa muuttaa lähdöiksi Etulevyn digitaalisista liitännöistä koaksiaalisen tulon voi muuttaa lähdöksi. Näiden liitäntöjen avulla kannettavat digitaalilaitteet ja uusimmat videopelikonsolit on helppo kytkeä vahvistimeen Monipuoliset digitaaliset tulot ja lähdöt Valikkojen kuvaruutunäyttö Zone II -kauko-ohjain, muunneltavat vahvistinkanavajärjestelyt ja A-BUS Ready -valmius ovat esimerkkejä erinomaisista monihuonetoiminoista, jotka mahdollistavat eri ohjelmalähteiden kuuntelun pääasiallisessa ja toisessa kuunteluhuoneessa 6- ja 8-kanavainen tuloliitäntä sekä esivahvistinlähdöt merkitsevät joustavia kytkentämahdollisuuksia ja valmiutta tulevaisuuden audioformaateihin Erinomaisen bassonhallinnan takaa kolme erillistä jakosuodinryhmää ja digitaalinen bassonhallintatoiminto 6/8-kanavaiseen tuloon kytketylle ohjelmalähteelle, kuten DVD-audio- tai SACD-soittimille Taustavalaistu kauko-ohjain tunnistaa valmiiksi määritellyt laitekoodit ja oppii tarvittaessa uusia HDCD-dekoodaus mahdollistaa ylivoimaisen CD-toiston, HDCD, High Definition Compatible Digital ja Pacific Microsonics ovat rekisteröityjä tuotemerkkejä, jotka omistaa Pacific Microsonics, Inc. HDCD-järjestelmä on on valmistettu lisenssillä, jonka myönsi Pacific Microsonics, Inc. JOHDANTO 3

4 Turvallisuusohjeita Tärkeitä turvallisuusohjeita Tarkista verkkojännite ennen käyttöönottoa Uuden Harman Kardon AVR viritinvahvistimesi käyttöjännite on V. Jos kytket viritinvahvistimen johonkin muuhun jännittee-seen aiheutat tulipalovaaran ja vastaanotin saattaa vaurioitua. Jos sinulla on kysymyksiä hankkimasi mallin käyttöjännitteestä tai asuinpaikkasi verkkojännitteestä, ota yhteys jälleenmyyjääsi ennen kuin kytket laitteen seinäpistorasiaan. Älä käytä jatkojohtoja Käytä ainoastaan laitteen mukana toimitettua virtajohtoa. Emme suosittele jatkojohtojen käyttöä tämän laitteen kanssa. Kuten kaikkien muidenkin sähkölaitteiden yhteydessä, älä vedä virtajohtoja mattojen alitse tai aseta raskaita esineitä niiden päälle. Vahingoittuneet virtajohdot on heti korvattava vaatimukset täyttävillä johdoilla. Käsittele virtajohtoa varovaisesti Kun irrotat virtajohtoa pistorasiasta, vedä pistotulpasta, älä johdosta. Jos laite on pidempään käyttämättömänä, irrota se pistorasiasta. Älä avaa laitteen koteloa Tämän laitteen sisällä ei ole käyttäjän huollettavia osia. Kotelon avaaminen aiheuttaa sähköiskun vaaran ja muutokset tuotteeseen aiheuttavat takuun raukeamisen. Jos laitteen sisään joutuu vahingossa vettä tai metalliesine, esimerkiksi paperiliitin tai niitti, irrota laite heti pistorasiasta ja ota yhteyttä valtuutettuun huoltoliikkeeseen. Sijoituspaikka Sijoita laite tukevalle ja tasaiselle alustalle. Näin varmistat laitteen toiminnan ja vältät mahdolliset vaaratilanteet. Kun sijoitat laitteen hyllylle varmista, että hylly ja sen kiinnikkeet kantavat laitteen painon. Varmista, että laitteen ylä- ja alapuolella on riittävästi tuuletustilaa. Jos laite sijoitetaan kaappiin tai muuhun suljettuun tilaan varmista, että ilman kierto kaapin sisällä on riittävä. Joissakin tapauksissa voi olla tarpeen asentaa tuuletin. Älä sijoita laitetta pehmeälle alustalle. Älä sijoita laitetta kuumiin tai kylmiin tiloihin, suoraan auringonpaisteeseen tai lämmityslaitteen läheisyyteen. Älä sijoita laitetta kosteisiin tiloihin. Älä peitä laitteen yläpinnan tuuletusreikiä tai aseta esineitä suoraan niiden päälle. Puhdistus Jos laite likaantuu, pyyhi se puhtaalla, pehmeällä kuivalla kankaalla. Puhdista laite tarvittaessa pehmeällä, mietoon saippuaveteen kastetulla kankaalla ja sen jälkeen puhtaalla kostealla kankaalla. Kuivaa pinnat lopuksi kuivalla kankaalla. ÄLÄ KOSKAAN käytä bentseeniä, tinneriä, alkoholia tai muita syttyviä puhdistusaineita. Älä myöskään käytä hankaavia puhdistusaineita, koska ne saattavat vaurioittaa laitteen pintaa. Vältä hyönteismyrkyn käyttöä laitteen läheisyydessä. Laitteen siirtäminen Ennen kuin siirrät laitetta, irrota kaikki liitäntäjohdot ja varmista, että olet irrottanut sen pistorasiasta. Pakkauksen purku Pakkaus ja sen pehmusteet on suunniteltu erityisesti suojaamaan uutta viritinvahvistintasi iskuilta ja tärinältä kuljetuksen aikana. Säilytä pakkaus ja kuljetustarvikkeet tulevaa kuljetustarvetta varten. Voit litistää pakkauksen säilytystilan säästämiseksi. Leikkaa varovasti saumoja peittävä teippi. Taita pakkaus litteäksi. Litistä samalla tavoin muuta pahviset pakkausmateriaalit. Pakkausmateriaalit, joita ei voi litistää, tulee säilyttää pakkauksen yhteydessä muovipussissa. Jos et halua säilyttää pakkausmateriaaleja, ota huomioon, että pakkaus ja muut pakkaus-materiaalit ovat kierrätettäviä. Ota ympäristö huomioon ja toimita pakkauksen osat lähimpään kierrätyspisteeseen. VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA VAROITUS: VÄLTTYÄKSESI SÄHKÖISKULTA ÄLÄ AVAA KOTELOA, SILLÄ SEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. ANNA VALTUUTETUN HUOLTOPALVELUN SUORITTAA KAIKKI HUOLTOTYÖT. Tasasivuisen kolmion sisällä oleva salamanuolitunnus on tarkoitettu varoittamaan käyttäjää tuotteen kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne aiheuttavat vakavan sähköiskun vaaran. Kolmion sisällä oleva huutomerkki ilmoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. VAROITUS: LAITETTA EI SAA JÄTTÄÄ ALTTIIKSI SATEELLE TAI MUULLE KOSTEUDELLE, JOTTA SÄHKÖISKUN VAARA VÄLTETÄÄN. 4 TURVALLISUUSOHJEITA

5 Etulevyn säätimet ı & Ú ˆ Û Ù AVR 5550 LOGIC 7 VMAx ready )! $ % * Ó apple # ^ ( Ô Ò 1 Päävirtakytkin 2 Järjestelmän virtakytkin 3 Virtailmaisin 4 Kuulokeliitin 5 Surround-ryhmän valitsin 6 Kaiutinvalitsin 7 -painike 8 Äänensävypiirin valitsin 9 Surround-valitsin ) Virityspainike! Taajuusalueen Asetuspainike # Pikavalintapainike $ -painike % Ohjelmalähteen valitsin ^ RDS-painike & Viiveajan säätötoiminnon valitsin * Optinen digitaalitulo 3 ( Tulo/lähtö-ilmaisin Ó Koaksiaalinen digitaalitulo 3 Ô Video 4 -tulo/lähtö-liitännät apple Bassosäädin Ò Tasapainosäädin Ú Diskanttisäädin Û Digitaalitulon valitsin Ù Kanavavalitsin ı Äänenvoimakkuussäädin ˆ Ohjelmalähteen ilmaisimet Näyttö Kauko-ohjainanturi Surround-tilan ilmaisimet 1 Päävirtakatkaisija: tällä katkaisijalla kytketään virta AVR 5550-viritinvahvistimeen. Kun katkaisin painetaan sisään, laite kytkeytyy valmiustilaan ja punainen virran merkkivalo 3 syttyy järjestelmän virtakytkimen 2 ympärille. Tätä katkaisijaa ON PAINETTAVA, jotta laite toimisi. Laite kytketään pois päältä ja kauko-ohjaimen käyttö estetään painamalla katkaisijaa, kunnes se ponnahtaa ulos ja katkaisijan yläpuolen OFF -teksti on näkyvissä. Huomaa: Päävirtakatkaisija jätetään normaalisti päälle ja laitetta käytetään järjestelmän virtakytkimestä. 2 Järjestelmän virtakytkin: kun päävirtakatkaisija 1 on sisäänpainettuna, tällä kytkimellä voidaan kytkeä AVR 5550 päälle ja valmiustilaan. Virran merkkivalo 3 muuttuu vihreäksi, kun laite on kytketty päälle. 3 Virtailmaisin: tämä LED-ilmaisin palaa oranssina kun laite on valmiustilassa. Ilmaisin muuttuu vihreäksi kun laite kytketään käyttöön järjestelmän virtakytkimestä. 4 Kuulokeliitäntä: liitännän avulla voit kuunnella AVR 5550:n ääntä kuulokkeilla. Varmista, että kuulokkeissa on standardien mukainen 6,3 mm stereoplugi. Päähuoneen kaiuttimet ja kaikki esivahvistuslähdöt kytkeytyvät automaattisesti pois päältä, kun liitäntään työnnetään kuulokkeet. 5 Surround-ryhmän valitsin: Tällä painikkeella valitset ryhmän, johon varsinainen surround-tila lukeutuu. Ryhmä vaihtuu joka painalluksella seuraavassa järjestyksessä: Dolby-tilat DTS-tilat VMAx-tilat DSPtilat Stereotilat Logic 7 -tilat. Painele näppäintä kunnes kuvaruudussa ja etulevyn näytön alarivillä B lukee haluamasi ryhmän nimi ja valitse sitten surround-tila painelemalla Surround-valitsinta 9. Valitse siis tällä painikkeella ensin esimerkiksi Dolbyryhmä ja sitten Surround-valitsimella 9 sopivaksi katsomasi toimintatila. 6 Kaiutinvalitsin: Tällä painikkeella käynnistät toiminnon, jolla muokkaat AVR viritinvahvistimen asetukset kaiutinjärjestelmääsi sopiviksi. Lue tarkat ohjeet kaiutinasetuksien tekemisestä etulevyn painikkeilla sivulta painike: Tällä näppäimellä selaat vaihtoehtoja tehdessäsi säätöjä kanavavalitsimella Ù tai Digitaalitulon valitsimella Û. 8 Äänensävypiirin valitsin: kytke laitteen äänensävyn ja stereobalanssin säätöpiirit käyttöön painamalla tästä niin, että TONE IN -teksti syttyy näyttöruutuun. Tällöin basso apple ja diskantti Ú -säätimet sekä balanssisäädin Ò kytkeytyvät toimintaan. Näpäytä painiketta, jotta TONE OUT -teksti ilmestyy näytölle. Tämän jälkeen lähtösignali on täysin suora eli kanavatasapaino-, bassotai diskanttisäätimet eivät vaikuta ääneen säätimien appleòú painalluksista huolimatta. ETULEVYN SÄÄTIMET 5

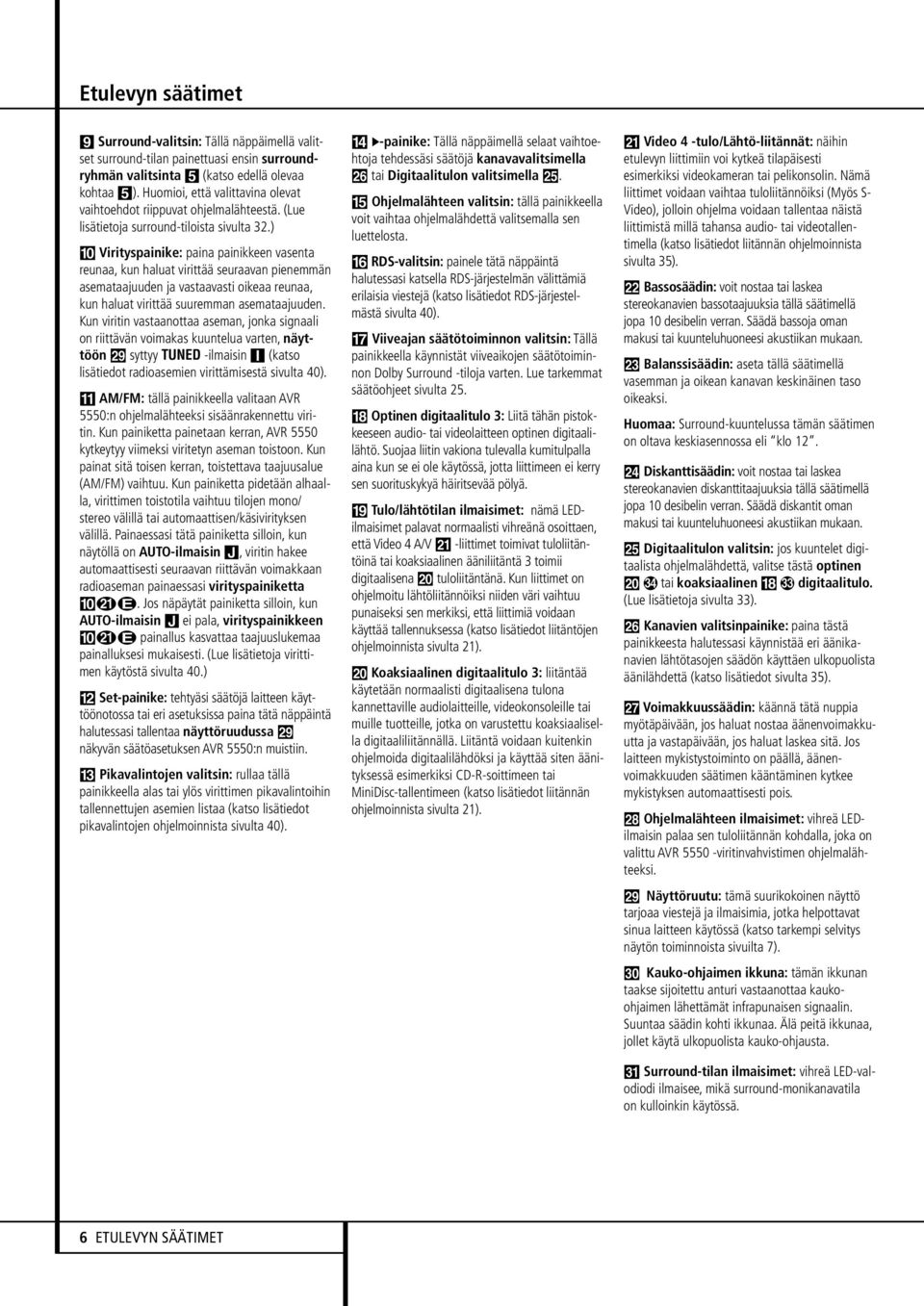

6 Etulevyn säätimet 9 Surround-valitsin: Tällä näppäimellä valitset surround-tilan painettuasi ensin surroundryhmän valitsinta 5 (katso edellä olevaa kohtaa 5). Huomioi, että valittavina olevat vaihtoehdot riippuvat ohjelmalähteestä. (Lue lisätietoja surround-tiloista sivulta 32.) ) Virityspainike: paina painikkeen vasenta reunaa, kun haluat virittää seuraavan pienemmän asemataajuuden ja vastaavasti oikeaa reunaa, kun haluat virittää suuremman asemataajuuden. Kun viritin vastaanottaa aseman, jonka signaali on riittävän voimakas kuuntelua varten, näyttöön syttyy TUNED -ilmaisin I (katso lisätiedot radioasemien virittämisestä sivulta 40).! AM/FM: tällä painikkeella valitaan AVR 5550:n ohjelmalähteeksi sisäänrakennettu viritin. Kun painiketta painetaan kerran, AVR 5550 kytkeytyy viimeksi viritetyn aseman toistoon. Kun painat sitä toisen kerran, toistettava taajuusalue (AM/FM) vaihtuu. Kun painiketta pidetään alhaalla, virittimen toistotila vaihtuu tilojen mono/ stereo välillä tai automaattisen/käsivirityksen välillä. Painaessasi tätä painiketta silloin, kun näytöllä on AUTO-ilmaisin J, viritin hakee automaattisesti seuraavan riittävän voimakkaan radioaseman painaessasi virityspainiketta )Ké. Jos näpäytät painiketta silloin, kun AUTO-ilmaisin J ei pala, virityspainikkeen )Ké painallus kasvattaa taajuuslukemaa painalluksesi mukaisesti. (Lue lisätietoja virittimen käytöstä sivulta Set-painike: tehtyäsi säätöjä laitteen käyttöönotossa tai eri asetuksissa paina tätä näppäintä halutessasi tallentaa näyttöruudussa näkyvän säätöasetuksen AVR 5550:n muistiin. # Pikavalintojen valitsin: rullaa tällä painikkeella alas tai ylös virittimen pikavalintoihin tallennettujen asemien listaa (katso lisätiedot pikavalintojen ohjelmoinnista sivulta 40). $ -painike: Tällä näppäimellä selaat vaihtoehtoja tehdessäsi säätöjä kanavavalitsimella Ù tai Digitaalitulon valitsimella Û. % Ohjelmalähteen valitsin: tällä painikkeella voit vaihtaa ohjelmalähdettä valitsemalla sen luettelosta. ^ RDS-valitsin: painele tätä näppäintä halutessasi katsella RDS-järjestelmän välittämiä erilaisia viestejä (katso lisätiedot RDS-järjestelmästä sivulta 40). & Viiveajan säätötoiminnon valitsin: Tällä painikkeella käynnistät viiveaikojen säätötoiminnon Dolby Surround -tiloja varten. Lue tarkemmat säätöohjeet sivulta 25. * Optinen digitaalitulo 3: Liitä tähän pistokkeeseen audio- tai videolaitteen optinen digitaalilähtö. Suojaa liitin vakiona tulevalla kumitulpalla aina kun se ei ole käytössä, jotta liittimeen ei kerry sen suorituskykyä häiritsevää pölyä. ( Tulo/lähtötilan ilmaisimet: nämä LEDilmaisimet palavat normaalisti vihreänä osoittaen, että Video 4 A/V Ô -liittimet toimivat tuloliitäntöinä tai koaksiaalinen ääniliitäntä 3 toimii digitaalisena Ó tuloliitäntänä. Kun liittimet on ohjelmoitu lähtöliitännöiksi niiden väri vaihtuu punaiseksi sen merkiksi, että liittimiä voidaan käyttää tallennuksessa (katso lisätiedot liitäntöjen ohjelmoinnista sivulta 21). Ó Koaksiaalinen digitaalitulo 3: liitäntää käytetään normaalisti digitaalisena tulona kannettaville audiolaitteille, videokonsoleille tai muille tuotteille, jotka on varustettu koaksiaalisella digitaaliliitännällä. Liitäntä voidaan kuitenkin ohjelmoida digitaalilähdöksi ja käyttää siten äänityksessä esimerkiksi CD-R-soittimeen tai MiniDisc-tallentimeen (katso lisätiedot liitännän ohjelmoinnista sivulta 21). Ô Video 4 -tulo/lähtö-liitännät: näihin etulevyn liittimiin voi kytkeä tilapäisesti esimerkiksi videokameran tai pelikonsolin. Nämä liittimet voidaan vaihtaa tuloliitännöiksi (Myös S- Video), jolloin ohjelma voidaan tallentaa näistä liittimistä millä tahansa audio- tai videotallentimella (katso lisätiedot liitännän ohjelmoinnista sivulta 35). apple Bassosäädin: voit nostaa tai laskea stereokanavien bassotaajuuksia tällä säätimellä jopa 10 desibelin verran. Säädä bassoja oman makusi tai kuunteluhuoneesi akustiikan mukaan. Ò Balanssisäädin: aseta tällä säätimellä vasemman ja oikean kanavan keskinäinen taso oikeaksi. Huomaa: Surround-kuuntelussa tämän säätimen on oltava keskiasennossa eli klo 12. Ú Diskanttisäädin: voit nostaa tai laskea stereokanavien diskanttitaajuuksia tällä säätimellä jopa 10 desibelin verran. Säädä diskantit oman makusi tai kuunteluhuoneesi akustiikan mukaan. Û Digitaalitulon valitsin: jos kuuntelet digitaalista ohjelmalähdettä, valitse tästä optinen Ó tai koaksiaalinen * digitaalitulo. (Lue lisätietoja sivulta 33). Ù Kanavien valitsinpainike: paina tästä painikkeesta halutessasi käynnistää eri äänikanavien lähtötasojen säädön käyttäen ulkopuolista äänilähdettä (katso lisätiedot sivulta 35). ı Voimakkuussäädin: käännä tätä nuppia myötäpäivään, jos haluat nostaa äänenvoimakkuutta ja vastapäivään, jos haluat laskea sitä. Jos laitteen mykistystoiminto on päällä, äänenvoimakkuuden säätimen kääntäminen kytkee mykistyksen automaattisesti pois. ˆ Ohjelmalähteen ilmaisimet: vihreä LEDilmaisin palaa sen tuloliitännän kohdalla, joka on valittu AVR viritinvahvistimen ohjelmalähteeksi. Näyttöruutu: tämä suurikokoinen näyttö tarjoaa viestejä ja ilmaisimia, jotka helpottavat sinua laitteen käytössä (katso tarkempi selvitys näytön toiminnoista sivuilta 7). Kauko-ohjaimen ikkuna: tämän ikkunan taakse sijoitettu anturi vastaanottaa kaukoohjaimen lähettämät infrapunaisen signaalin. Suuntaa säädin kohti ikkunaa. Älä peitä ikkunaa, jollet käytä ulkopuolista kauko-ohjausta. Surround-tilan ilmaisimet: vihreä LED-valodiodi ilmaisee, mikä surround-monikanavatila on kulloinkin käytössä. 6 ETULEVYN SÄÄTIMET

7 Etulevyn näyttö L K J I H G F A E B C D A Ylempi näyttörivi B Alempi näyttörivi C OSD-ilmaisin D Multiroom-ilmaisin E Kaiuttimien/kanavien ilmaisimet F Pikavalinta-ilmaisin G Memory-ilmaisin H Stereo-ilmaisin I Viritysilmaisin J Auto-ilmaisin K 192 khz -ilmaisin L 96 khz -ilmaisin M Liikennetiedote N Radioteksti (RT) O Kellonaika (CT) P PTY Q RDS A Ylempi näyttörivi: Tälle riville ilmestyy toimintatilasta riippuen erilaisia tekstejä. Normaalissa käyttötilanteessa rivillä lukee ohjelmalähteen nimi. B Alempi näyttörivi: Tälle riville ilmestyy toimintatilasta riippuen erilaisia tekstejä. Normaalissa käyttötilanteessa rivillä lukee surround-tilan nimi. C OSD-ilmaisin: kun OSD-valikko on käytössä, tämä ilmaisin osoittaa sinulle, että tämän näytön muut ilmaisimet eivät ole käytössä. D Multiroom-ilmaisin: tämä ilmaisin kertoo, jos laitteen monihuonetekniikka on käytössä. Huomaa, että valo palaa vaikka järjestelmä olisi päähuoneen osalta kytketty valmiustilaan ja muut ilmaisimet sammuneet (katso lisätiedot sivulta 39). E Kaiuttimien ja kanavien ilmaisimet: Nämä monitoimi-ilmaisimet näyttävät, mitä kaiuttimia on valittu tai millaisessa kokoonpanossa laitteen vahvistinkanavia käytetään. Vasemman, keski- ja oikean kaiuttimen, oikean ja vasemman surround-kaiuttimen sekä oikean ja vasemman taka-surroundkaiutimien ilmaisimet muodostuvat kolmesta lohkosta subwoofer-imaisimen koostuessa vain yhdestä lohkosta. Keskimmäinen osa laatikosta palaa kun valittuna on Small, kaksi ulommaista kun valittuna on Large. Kun mikään laatikoiden osista ei pala, kyseistä kaiutinyksikköä ei ole valittu (katso lisätiedot sivulta 21). Laatikoiden keskiosan kirjain ilmaisee palaessaan, että kyseinen kaiutin on käytössä. Tavallisessa analogisessa stereotoistossa vain L ja R palavat. Digitaalisessa toistossa ne ilmaisimet syttyvät, joita vastaavaa signaalia ohjelmalähde lähettää. Kun kirjain vilkkuu, digitaalisessa signaalissa on katkos (katso lisätiedot sivuilta 24 ja 34). F Pikavalinta-ilmaisin: Tämä ilmaisin palaa kuunneltaessa radiota. Se ilmoittaa, että ylemmällä näyttörivillä on valittuna olevan kanavan pikavalintanumero. (Lue lisää radion pikavalinnoista sivulta 42.) G Memory-ilmaisin: tämä ilmaisin vilkkuu kun pikavalintoja tai muita asetuksia tallennetaan virittimen muistiin. H Stereo-ilmaisin: tämä ilmaisin näyttää, että FM-asema lähettää stereofonista ohjelmaa. I Viritysilmaisin: tämä ilmaisin kertoo, että löydetty taajuus on signaalivoimakkuudeltaan riittävä hyvätasoiseen radiokuunteluun. J Auto-ilmaisin: tämä ilmaisin kertoo, että virittimen automaattinen viritys on käytössä. K 192 khz -ilmaisin: Tämä ilmaisin palaa, jos ohjelmalähteen signaalin näytetaajuus on 192 khz. L 96 khz -ilmaisin: Tämä ilmaisin palaa, jos ohjelmalähteen signaalin näytetaajuus on 96 khz. M Liikennetiedote: tämä ilmaisin syttyy, kun viritetty RDS-asema lähettää liikennetiedotteita (katso lisätiedot RDS-järjestelmästä sivulta 40). N Radioteksti (RT): tämä ilmaisin palaa, kun viritetty RDS-asema lähettää radiotekstisignaalin. O Kellonaika (CT): tämä ilmaisin palaa, kun viritetty RDS-asema lähettää CT-koodia (kellonaika). P PTY: tämä ilmaisin palaa, kun viritetty asema lähettää tietoa ohjelmatyypistä. Q RDS: tämä ilmaisin palaa, kun FM-asema lähettää RDS-tietoa. ETULEVYN NÄYTTÖ 7

8 Takalevyn liitännät AVR 5550 AC OUTLETS ~230V/50Hz UNSWITCHED / 100W MAX 230 V/50Hz SWITCHED / 50W MAX AM-antennitulo FM (ULA) -antennitulo Nauhuritulot Nauhurilähdöt Subwoofer-lähtö DVD-audiotulot CD-tulot Monihuonelähdöt A-BUS-liitäntä 8-kanavainen tuloliitäntä Digitaaliset audiolähdöt Videomonitorilähdöt DVD-videotulot Etukaiuttimien lähtöliitännät Keskikaiuttimen lähtöliitäntä HUOMAA: Kytkentöjen helpottamiseksi kaikki monikanava- ja kaiutinliitännät on merkitty uusimpien CEA-normien mukaisin väritunnuksin: Vasen etukaiutin: Valkoinen Oikea etukaiutin: Punainen Keskikaiutin: Vihreä Vasen surround-kaiutin: Sininen Oikea surround-kaiutin: Harmaa Vasen taka-surround-kaiutin: Ruskea Oikea taka-surround-kaiutin: Kellanruskea Subwoofer (LFE): Violetti Digitaalinen audioväylä: Oranssi Komposiittivideo: Keltainen Videosignaalin Y-komponentti: Vihreä Videosignaalin Pr-komponentti: Punainen Videosignaalin Pb-komponentti: Sininen AM-antennitulo: kytke näihin liittimiin vakiovarusteisiin kuuluva AM-antennisulmukka. Jos käytät ulkoista AM-antennia, kytke sen johdot AMja GND-liittimiin antennin käyttöohjeen mukaisesti. Surround-kaiuttimien lähtöliitännät Kytketty AC-lähtö Kytkeytymätön AC-lähtö AC-virtajohdon tuloliitin Video 2 -komponenttivideotulo Komponenttivideolähtö DVD-komponenttivideotulo Kauko-ohjauksen lähtö Kauko-ohjauksen tulo Monihuoneohjauksen tulo Video 1 -videolähdöt Video 1 -videotulot Video 2 -videolähdöt Video 3 -videotulot Video 2 -videotulot FM (ULA) -antennitulo: kytke tähän liittimeen joko vakiovarusteisiin kuuluva antennijohto tai erillisantenni, esimerkiksi taloyhtiön keskusantenni. Nauhuritulot: kytke näihin liittimiin ääninauhurin PLAY/OUT-liittimistä tulevat johdot. Nauhurilähdöt: kytke näihin liittimiin ääninauhurin RECORD/INPUT-liittimistä tulevat johdot. Subwoofer-lähtö: kytke tähän liitäntään aktiivisen subwooferin linjatasoiseen tuloliitäntään menevä johto. Jos käytät erillistä subwooferin päätevahvistinta, kytke tähän liitäntään sen tuloliitäntään menevä johto. DVD-audiotulot: Kytke DVD-soittimen tai muun audio/video-ohjelmalähteen analogiset audiolähdöt näihin tuloliittimiin. CD-tulo: Kytke naihin liitttimiin CD-soitin, - vaihtaja tai muu audiolähde. Optiset digitaalitulot Koaksiaaliset digitaalitulot Video 2 -audiolähdöt Video 2 -audiotulot Video 3 -audiotulot Video 1 -audiotulot Video 1 -audiolähdöt Esivahvistinlähdöt Surround-takakanavien/Monihuonetoiminnon kaiutinlähdöt RS-232-väylä Jäähdytysaukot Monihuonelähdöt: kytke näihin liittimiin erilliseen toisen huoneen vahvistimeen menevät johdot käyttäessäsi tämän viritinvahvistimen monihuonetekniikkaa. A-BUS-liitäntä: Kytke tämä liitäntä toisessa kuunteluhuoneessa olevaan A-BUS-ohjaimeen tai -vahvistimeen (lisävarusteita). Näin laajennat AVR viritinvahvistimesi monihuonetoimintoja entisestään. Lue A-BUS-liitännästä lisää sivulta kanavainen tuloliitäntä: Kytke tähän liitinryhmään erillisillä analogilähdöillä varustettu ohjelmalähde, kuten DVD-Audio- tai SACD-soitin. Voit käyttää kytkentään kaikkia kahdeksaa liitintä, jos ohjelmalähde sitä edellyttää. Usein kuitenkin audiojärjestelmän kytkentöihin riittää 5.1-asetelman mukaisen vasemman ja oikean etukanavan, keskikanavan, vasemman ja oikean surround-kanavan sekä LFE-kanavan (subwoofertulo) kytkeminen. 8 TAKALEVYN LIITÄNNÄT

9 Takalevyn liitännät Digitaaliset audiolähdöt: kytke näihin liittimiin digitaaliseen CD-R- tai MiniDisc-tallentimeen lähtevät johdot. Videomonitori-lähdöt: Kytke tämä liitäntä television tai videoprojektorin komposiitti- ja/tai S-Videotuloliitäntään. Tällöin voit valita viritinvahvistimen ohjaimilla haluamasi video- tai S-Video-ohjelmalähteen sekä tarkastella asetusvalikoita ruudulla. DVD-videotulot: kytke näihin liittimiin DVD-soittimesta tai muusta videolaitteesta tuleva komposiitti- tai S-Video-johto. Etukaiuttimien lähdöt: Kytke nämä liittimet vasemman ja oikean etukaiuttimen vastaaviin (+)- ja ( )-liittimiin. CEA-värikoodien mukaisesti valkoinen liitin on positiivinen eli "+"-napa. Se pitää kytkeä vasemman etukaiuttimen "+"-napaan, joka vanhan värikoodauksen mukaan on merkitty punaisella värillä. Punainen liitin on oikealle etukaiuttimelle tarkoitettu positiivinen eli "+"-napa, joka pitää kytkeä oikean etukaiuttimen punaiseen "+"-liittimeen. Kytke vahvistimen mustat ( )-liittimet kaiuttimien mustiin ( )-liittimiin. Lue lisätietoja kaiuttimien napaisuudesta sivulta 15. Keskikaiuttimen lähtö: Kytke nämä liittimet keskikaiuttimen vastaaviin (+)- ja ( )-liittimiin. CEA-värikoodien mukaisesti vihreä liitin on positiivinen eli "+"-napa. Se pitää kytkeä keskikaiuttimen "+"-napaan, joka vanhan värikoodauksen mukaan on merkitty punaisella värillä. Kytke vahvistimen musta ( )-liitin kaiuttimen mustalla merkittyyn negatiiviseen ( )- napaan. (Lue lisätietoja kaiuttimien napaisuudesta sivulta 15.) Surround-kaiuttimien lähdöt: Kytke nämä liittimet surround-kaiuttimien vastaaviin (+)- ja ( )- liittimiin. CEA-värikoodien mukaisesti sininen liitin on positiivinen eli "+"-napa. Se pitää kytkeä vasemman surround-kaiuttimen "+"- napaan, joka vanhan värikoodauksen mukaan on merkitty punaisella värillä. Harmaa liitin on oikealle surround-kaiuttimelle tarkoitettu positiivinen eli "+"-napa, joka pitää kytkeä oikean surround-kaiuttimen punaiseen "+"-liittimeen. Kytke vahvistimen mustat ( )-liittimet surroundkaiuttimien mustiin ( )-liittimiin. (Lue lisätietoja kaiuttimien napaisuudesta sivulta 15.) Kytketty AC-lähtö: voit kytkeä tähän pistokkeeseen minkä tahansa audio- tai videolaitteen, jonka haluat kytkeytyvän päälle tai pois viritinvahvistimen järjestelmän virtakytkimestä 2. Kytkemätön AC-lähtö: voit kytkeä tähän pistokkeeseen minkä tahansa audio- tai videolaitteen, jonka virta pysyy päällä niin kauan, kun AVR 5550 päävirtakytkin 1 on päällä. Huomaa: Kaikkien AC-lähtöihin kytkettyjen laitteiden yhteinen virrankulutus ei saa ylittää 100 wattia. Älä siis kytke esimerkiksi televisiota näihin pistokkeisiin. AC-virtajohdon tuloliitin: Kytke virtajohto tähän liittimeen vasta sitten, kun kaikki muut kytkennät on tehty. Käytä turvallisuuden vuoksi ainoastaan laitteen mukana toimitettua virtajohtoa. Jos joudut uusimaan johdon, hanki saman tyyppinen ja ominaisuuksiltaan täysin samanlainen johto. Video 2 -videotulot: Kytke HDTV-päätteen, satelliittivastaanottimen tai muun videolähteen Y/Pr/Pb-johdot näihin liittimiin. Videosignaalin monitorilähdöt: kytke tähän liitäntään videoprojektoriin tai -monitoriin menevät johdot, jos laitteessa on komponenttitulot. Kun ohjelmalähteeksi valitaan komponenttivideotuloihin kytketty ohjelmalähde, signaali ohjataan myös tähän lähtöön. DVD-komponenttivideotulo: kytke tähän liitäntään DVD-soittimen komponenttivideolähtö, jos sellainen on käytettävissä. Huomaa: kaikkia komponenttivideolähtöjä/ tuloja voidaan käyttää myös RGB-muotoisten videosignaalien kytkemiseen. Kytke ne samalla tavoin kuin Y/Pr/Pb-signaalit liitäntöjen värikoodauksen mukaisesti. RGB-signaali voidaan kytkeä vain, jos käytössä on kolme RGB-johdinta eikä ohjelmalähde lähetä erillistä tahdistussignaalia (Lue sivu 16). Kauko-ohjauslähtö: tämä liitin mahdollistaa laitteen infrapunavastaanottimen käytön järjestelmän muiden laitteiden kauko-ohjaukseen. Kytke tästä liitännästä lähtevä johto Harman Kardonin tai muun valmistajan yhteensopivan laitteen IR IN -pistokkeeseen. Kauko-ohjaustulo: jos AVR 5550:n etulevyn vastaanottoikkuna on laitekaapin ovien tai muun esteen vuoksi peitetty, kaukoohjaus voidaan järjestää erillisen infrapunaanturin kautta. Anturi kytketään tähän liittimeen. Monihuoneohjauksen tulo: kytke toisen huoneen kauko-ohjauksen lähtö tähän liittimeen halutessasi käyttää AVR 5550:n monihuonejärjestelmää. Video 1 -videolähdöt: kytke näihin liittimiin kuvanauhurin RECORD/INPUT-liittimiin menevä komposiitti- tai S-Video-johto. Video 1 -videotulot: kytke näihin liittimiin minkä tahansa videolaitteen PLAY/OUT-liittimistä tuleva komposiitti- tai S-Video-johto. Video 2 -videolähdöt: kytke näihin liittimiin kuvanauhurin tai muun videotallentimen RECORD/INPUT-liittimiin menevä komposiittitai S-Video-johto. Video 3 -videotulot: kytke näihin liittimiin minkä tahansa videolaitteen PLAY/OUT-liittimistä tuleva komposiitti- tai S-Video-johto. Video 2 -videotulot: kytke näihin liittimiin minkä tahansa videolaitteen PLAY/OUT-liittimistä tuleva komposiitti- tai S-Video-johto. Optiset diditaalitulot: Kytke näihin liittimiin DVD-soittimen, HDTV-vastaanottimen, järjestelmään sopivan äänikortin, LD-, MD- tai CDsoittimen optiset digitaalilähdöt. Digitaalinen audiosignaali voi olla Dolby Digital-, DTS-, 2- kanava MPEG 1-, MP3-, HDCD datavirta- tai PCM-muotoista. Koaksiaaliset digitaalitulot: Kytke näihin liittimiin DVD-soittimen, HDTV-vastaanottimen, järjestelmään sopivan äänikortin, LD-, MD- tai CD-soittimen koaksiaaliset digitaalilähdöt. Digitaalinen audiosignaali voi olla Dolby Digital-, DTS-, 2-kanava MPEG 1-, MP3-, HDCD datavirta- tai PCM-muotoista. Älä kytke LD-soittimen digitaalista RF-lähtöä näihin liittimiin. Video 2 -audiolähdöt: kytke näihin liittimiin videonauhurin tai minkä tahansa tallentimen RECORD/INPUT-liittimistä tulevat johdot. Video 2 -audiotulot: Kytke näihin liittimiin toisen videonauhurin tai muun audio/videoohjelmalähteen TOISTO/LÄHTÖ-audioliitännät. Video 3 -audiotulot: kytke näihin liittimiin videonauhurin tai muun videolaitteen PLAY/OUT-audioliittimistä tulevat johdot. Video 1 -audiotulot: Kytke näihin liittimiin videonauhurin tai muun audio/video-ohjelmalähteen TOISTO/LÄHTÖ-audioliitännät. Video 1 -audiolähdöt: kytke näihin liittimiin videonauhurin tai minkä tahansa tallentimen RECORD/INPUT-liittimistä tulevat johdot. Esivahvistinlähdöt: Kytke nämä lähdöt lisävarusteena hankittavaan ulkoiseen päätevahvistimeen, jos tarvitset järjestelmään lisää tehoa. Surround-takakanavien/ Monihuonetoiminnon kaiutinlähdöt: Näihin kaiutinlähtöihin kytketään normaalisti 7.1-järjestelmän vasen ja oikea surroundtakakaiutin. Lähtöihin voi vaihtoehtoisesti kytkeä toisen kuunteluhuoneen kaiutinparin, jolloin kanaviin ohjataan monihuonejärjestelmän asetuksien mukaista ohjelmaa. Tehdasasetuksena lähdöt on varattu surround-takakaiuttimille, mutta voit muuttaa asetuksia Advanced Menu -kuvaruutuvalikossa. Lue lisää näiden liitäntöjen asetuksista sivulta 37. Surround-asetelmassa TAKALEVYN LIITÄNNÄT 9

10 Takalevyn liitännät ruskea ja musta liitin ovat vasemman surroundtakakanavan positiivinen (+) ja negatiivinen ( ) napa ja kellanruskea ja musta vastaavasti oikean surround-takakanavan positiivinen (+) ja negatiivinen ( ) napa. Kytke monihuonejärjestelmässä ruskea ja musta SBL-liitin toisen kuunteluhuoneen vasemman kaiuttimen punaiseen ja mustaan liittimeen ja kellanruskea ja musta SBR-liitin vastaavasti toisen kuunteluhuoneen oikean kaiuttimen punaiseen ja mustaan liittimeen. RS-232-väylä: Tämän liitännän kautta AVR viritinvahvistinta voidaan ohjata tietokoneella tai vastaavalla laitteella, joka pystyy toimimaan RS-232-käskyjen avulla. RS-232-järjestelmän monimutkaisuuden vuoksi suosittelemme, että kytkennän suorittaa osaava valtuutettu asennuspalvelu. Lue lisää RS-232-väylästä sivulta 18. Jäähdytysaukot: Näiden reikien kautta jäähdytysilma virtaa AVR viritinvahvistimesta ulos. Älä peitä aukkoja, jotta laite toimii moitteettomasti ja herkille pinnoille ei aiheudu vahinkoa. Puu- tai kangaspintojen etäisyys jäähdytysaukoista pitää olla vähintään kahdeksan senttimetriä. 10 TAKALEVYN LIITÄNNÄT

11 Kauko-ohjaimen toiminnot 0 Power Off -painike (virta pois) 1 IR-lähettimen ikkuna 2 Ohjelmointi/SPL-ilmaisin 3 Power On -painike (virta päälle) 4 Tulovalitsimet 5 AVR-valitsin 6 AM/FM-valitsin 7 6-kanava-/8-kanavajärjestelmän tulovalitsin 8 Testiäänipainike 9 Uniajastin A Surround-tilan valitsin B Yökuuntelun valitsin C Äänikanavan valitsin D / -painikkeet E -painike F Set-painike G Digitaalitulojen ohjaus H Numeropainikkeet I Viritystavan valitsin J Suoravirityksen valitsin K Viritys ylös/alas L OSD-painike M Dolby-tilan valintapainike N Digitaalisen DTS-tilan valintapainike O Logic 7 -tilan valintapainike P Erillislaitteiden ohjauspainikkeet Q Taustavalaistuksen painike CD/DVD-soittimen hakupainikkeet Stereotilan valintapainike DTS Neo:6 -tilan valintapainike Makropainikkeet RDS-painike Pikavalintojen selaus Poistopainike Muistipainike Viive/kanava-valitsin -painike Kaiutinvalitsin Monihuonevalitsin Äänenvoimakkuus ylös/alas SPL-ilmaisimen valitsin Opetuspainike Mykistyspainike EzSet-järjestelmän mittausmikrofoni Huomaa: Tässä kuvatut toimintojen nimet vastaavat kunkin painikkeen ohjaamia toimintoja AVR 5550-viritinvahvistimen yhteydessä. Useimmilla painikkeilla on lisätoimintoja muita laitteita ohjattaessa. Luettelon näistä toiminnoista löydät sivulta KAUKO-OHJAIMEN TOIMINNOT 11

12 Kauko-ohjaimen toiminnot TÄRKEÄ HUOMAUTUS: AVR 5550:n kaukoohjain voidaan ohjelmoida ohjaamaan jopa seitsemää muuta laitetta. Ennen ohjaimen käyttöä muista painaa sen laitteen tulovalitsinta 4 jota haluat käyttää. AVR 5550:n kauko-ohjain on ohjelmoitu tehtaalla ohjaamaan AVR 5550:n lisäksi useimpia Harman Kardonin valmistamia CD- ja DVD-soittimia ja kasettinauhureita. Ohjaimessa hallitsee myös suuren määrän muunmerkkisiä laitteita, koska siihen on esiohjelmoitu ohjauskoodeja, ja kaiken lisäksi ohjaimelle voidaan jopa opettaa muiden ohjainten käskyjä. Ennen kuin alat käyttää muita laitteita, tutki ohjaimen mahdollisuudet sivuilta On hyvä muistaa, että monien ohjaimen painikkeiden toiminta riippuu tulovalinnasta ohjelmalähteen valintapainike 4. Tällä sivulla kerrotut toiminnot ovat ohjaimen näppäinten alkuperäistoimintoja (katso lisätiedot vaihtoehdoista sivulta 45). 0 Power Off -painike: sammuta AVR 5550 tai muu kauko-ohjaukseen valittu laite painamalla tätä painiketta. Huomaa, että katkaistaessa AVR viritinvahvistimen järjestelmävirta pääkuunteluhuoneen toiminnot keskeytyvät, mutta käytössä olevan monihuonejärjestelmän toiminnot pysyvät aktiivisina. 1 IR-lähettimen ikkuna: osoita tämä ikkuna kohti AVR viritinvahvistinta varmistaaksesi, että ohjaimen painalluksia vastaavat infrapunasignaalit menevät perille. 2 Ohjelmointi/SPL-ilmaisin: tämä 3-värinen ilmaisin ohjaa sinut ohjaimen ohjelmointi- ja opetustoiminnoissa. Sitä käytetään myös tasomittarina ohjaimen EzSet-toiminnassa (katso lisätiedot kanavien lähtötasojen säätämisestä sivulta 26 ja kauko-ohjaimen ohjelmoinnista sivulta 42). 3 Power On -painike: kytke tästä virta kuunnellaksesi sitä laitetta, joka on viimeksi valottu painamalla tulovalitsinta 4 (paitsi nauhuri). 4 Tulovalitsimet: näiden painikkeiden käyttö aktivoi kolme toimintoa samanaikaisesti. Ensiksi, jos AVR on pois päältä, se kytkeytyy päälle. Toiseksi AVR valitsee sen ohjelmalähteen jota vastaavaa tuloliitännän painiketta painetaan. Kolmanneksi se vaihtaa kauko-ohjaimella ohjattavaa laitetta. Kun olet painanut tällaista painiketta muista painaa AVR-valitsinta 5 jotta voisit ohjata AVS-viritinvahvistinta. 5 AVR-valitsin: tämän näppäimen painallus kytkee ohjaimen takaisin AVR:n ohjaukseen. Jos AVR on valmiustilassa, se kytkeytyy päälle painettaessa tätä näppäintä. 6 AM/FM-valitsin: paina tätä näppäintä halutessasi kuunnella AVR:n sisäänrakennetua viritintä. Jos viritin on jo käytössä, painikkeella valitaan AM- tai FM-aaltoalue. 7 6-kanava-/8-kanavajärjestelmän tulovalitsin: Tällä painikkeella valitset ohjelmalähteeksi 6-kanavatuloon tai 8-kanavatuloon kytketyn laitteen (Käytettävissä olevat vaihtoehdot riippuvat surround-asetuksista 5.1- tai 6.1- /7.1-järjestelmien osalta. Lue lisätiedot sivulta 23). 8 Testiäänipainike: aloita AVR 5550:n lähtökanavien tasojen säätö painamalla tästä näppäimestä (katso lisätiedot sivulta 26). 9 Uniajastin: kytke AVR tästä painikkeesta uniajastukseen eli sammumaan automaattisesti määrätyn ajan kuluttua. Jokainen näppäimen painallus vaihtaa aikaa seuraavassa järjestyksessä: 90 min 40 min 80 min 30 min 70 min 20 min 60 min 10 min 50 min OFF Kytke uniajastin pois painamalla samaa painiketta vähintään 2 sekuntia. Huomaa, että tällä painikkeella voit vaihtaa television, videonauhurin tai satelliittivastaanottimen kanavia silloin, kun vaastaava laite on aktivoitu ohjelmalähteen valintapainikkeella 4. A Surround-tilan valintapainike: Tällä painikkeella valitset sopivan HALL-, THEATER- tai VMAx-surround-tilan. Huomaa, että valintamahdollisuus riippuu käytössä olevasta ohjelmalähteestä. (Lue lisätietoja surround-tiloista sivulta 29.) Huomaa lisäksi, että tällä painikkeella voit virittää television, videonauhurin tai satelliittivastaanottimen kanavia silloin, kun vaastaava laite on aktivoitu ohjelmalähteen valintapainikkeella 4. B Yökuuntelun valitsin: kytke tästä painikkeesta yökuuntelu päälle. Toiminto on käytössä vain Dolby Digital -äänisignaalilla ja sen tarkoitus on säilyttää keskikanavan (eli vuoropuhelua toistavan kanavan) selkeys pianillä äänitasoilla (katso lisätiedot sivulta 25). C Äänikanavan valitsin: tästä painikkeesta aloitetaan AVR 5550:n äänikanavien säätäminen käytettäessä ulkoista äänilähdettä. Kun olet painanut tästä, jatka painamalla / -painikkeita D valitaksesi säädettävän äänikanavan ja paina seuraavaksi Set-painiketta F. Säädä sitten valitun kanavan äänitaso painamalla / (katso lisätiedot sivulta 35). D / -painikkeet: Näillä yleispainikkeilla voit muuttaa tai selailla ruudulla tai etulevyn näytöllä olevia valikoita tehdessäsi järjestelmäasetuksia esimerkiksi digitaalisiin tuloihin tai viiveaikoihin. Ennen asetuksen muuttamista sinun pitää aktivoida kyseinen toiminto. (Esimerkki: Sinun pitää painaa Digitaalisen ohjelmalähteen valintapainiketta G ennen kuin voit vaihtaa digitaalista ohjelmalähdettä.) Tämän jälkeen voit selailla tai muuttaa kyseiseen toimintoon liittyvien valikoiden arvoja näillä painikkeilla. Tarkat ohjeet painikkeiden käytöstä neuvotaan kunkin toiminnon kohdalla tässä käsikirjassa. Kun AVR 5550:n kauko-ohjain ohjelmoidaan toisen laitteen ohjauskoodeille, näillä painikkeilla käynnistetään automaattinen haku ( Auto Search (katso lisätiedot sivulta 42). E -painike: tällä painikkeella vaihdetaan valikkorivi tai asetus joidenkin säätöprosessien aikana. F Set-painike: tällä painikkeella asetukset tallennetaan AVR 5550:n muistiin. Painiketta käytetään myös viiveajan, kaiutinkokoonpanon ja äänikanavien tasojen säätämisessä. G Digitaalitulojen ohjaus: tällä painikkeella ohjaat digitaaliset ohjelmalähteet haluttuihin tuloihin *Ó (katso lisätiedot sivulta 33). H Numeropainikkeet: näillä painikkeilla voit naputella virittimeen halutun taajuuden. Niillä valitaan myös kanava käytettäessä ohjaimella muita ohjelmalähteitä, esimerkiksi televisiota, sekä valitaan kappaleet CD-, DVD- ja LD-soitossa. I Viritystavan valitsin: valitse tästä painikkeesta automaattinen tai käsiviritys. Kun näytössä oleva AUTO-ilmaisin J sammuu, voit muuttaa taajuutta viritys-painikkeilla K). Jos valittuna on FM-alue ja näytöllä on AUTO-ilmaisin J, voit muuttaa vastaanoton monofoniseksi tällä painikkkeella. Tällöin voit kuunnella normaalia heikotehoisempiakin radioasemia ja häiriöitä sisältävien asemien kuuluvuus paranee (katso lisätiedot sivulta 40). J Suoravirityksen valitsin: paina ensin tätä painiketta halutessasi syöttää virittimeen haluamasi radioaseman taajuuden. Painalluksen jälkeen näppäile taajuus numeropainikkeilla H (katso lisätiedot sivulta 40). 12 KAUKO-OHJAIMEN TOIMINNOT

13 Kauko-ohjaimen toiminnot K Viritys ylös/alas: virittimen ollessa valittuna nämä painikkeet käynnistävät asemavirityksen ylös tai alas valittua taajuusaluetta. Jos viritystavan valitsinta I on painettu tai jos etulevyn on painettu niin, että AUTO-ilmaisin J palaa, jomman kumman näppäimen painallus käynnistää seuraavan käyttökelpoisen asemataajuuden automaattisen haun. Jos AUTO-ilmaisin J EI PALA, voit virittää näillä painikkeilla taajuutta pienin askelin (katso lisätiedot sivulta 40). L OSD-painike: kytke tällä painikkeella kuvaruutunäyttö (OSD = On Screen Display), jotta voit säätää AVR 5550:n asetuksia. M Dolby-tilan valintapainike: Tällä painikkeella valitset jonkin Dolby Surround -toimintatiloista. Toistuvilla painalluksilla voit vaihtaa toimintatilaksi Dolby Pro Logic II-, Dolby 3 Stereo- tai Dolby Digital -vaihtoehdon. Huomaa, että Dolby Digital -tila on käytössä vain digitaaliselle äänilähteelle, ja muut tilat ovat mahdolisia vain silloin, kun valittuna ei ole Dolby Digital -ohjelmalähde (Poikkeuksen tekee Dolby Digital 2.0 -toistotila, joka hyödyntää Pro Logic II -järjestelmää. Lue lisätiedot sivulta seitsemän). Lue sivulta 29 lisätietoja valittavana olevista Dolby Surround -vaihtoehdoista. N Digitaalisen DTS-tilan valintapainike: Jos käytössä on DTS-ohjelmalähde AVR viritinvahvistin valitsee automaattisesti oikean toimintatilan eivätkä muut tilat ole käytettävissä. Painikkeen näpäytys tuo näyttöön tiedon AVRdekooderin valitsemasta tilasta, joka riippuu toistettavasta surround-materiaalista sekä kaiutinasetuksista (Lue kohta 6 sivulta viisi). Jos valittuna ei ole DTS-ohjelmalähde, tämä painike ei ole käytössä. (Lue sivuilta 24 ja 29 lisätietoja DTS-vaihtoehdoista). O Logic 7 -tilan valintapainike: Tällä painikkeella valitset jonkin Logic 7 -surroundtiloista. (Lue lisätietoja Logic 7 -vaihtoehdoista sivulta 29.) P Ohjelmalähteen käyttöpainikkeet: näillä painikkeilla ei ole mitään tekemistä AVR:n kanssa, mutta ne voidaan ohjelmoida käynnistämään erilaisia CD- ja DVD-soittimien toistotoimintoja, ja vastaavia toimintoja audio- ja videonauhureissa (katso lisätiedot sivulta 42). Q Taustavalaistuksen painike: tällä painikkeella käynnistät kauko-ohjaimen taustavalais-tuksen, joka helpottaa näppäinten lukemista hämärissä valaistusolosuhteissa. DV/DVD-soittimien hakupainikkeet: näillä painikkeilla ei ole mitään tekemistä AVR:n kanssa, mutta ne voidaan ohjelmoida käynnistämään CD- ja DVD-soittimien ja -vaihtajien levyjen tai kappaleiden hakuja. Stereotilan valintapainike: Tällä painikkeella valitset sopivan stereokuuntelutilan. Painike kytkee surround-prosessoinnin pois käytöstä ja aktivoi perinteisen kaksikanavaisen stereotilan. Ensimmäisellä painalluksella valitaan 5-kanavainen tai 7-kanavainen stereotila riippuen sivulla 23 esitetyistä surround-asetuksista (5.1- tai 6.1-/7.1-tila). Toinen painallus valitsee käyttöön SURROUND OFF -tilan, jolloin laite toimii täysin stereofonisena. DTS Neo:6 -tilan valitsin: Tällä painikkeella valitaan jokin DTS Neo:6 -toimintatiloista, jotka tuottavat viisi- tai seitsemänkanavaisen surround-äänimaiseman kaksikanavaisesta ohjelmamateriaalista (PCM- tai analogiset ohjelmalähteet). Ensimmäisellä painalluksella laite asettuu siihen DTS Neo:6 -tilaan, jossa se oli edellisellä käyttökerralla. Jatkopainalluksilla toimintatila vaihtuu seuraavan kaavion mukaisesti: DTS Neo:6 MOVIES DTS Neo:6 MUSIC Makropainikkeet: paina näistä halutessasi tallentaa tai kutsua esiin makron, joka on esiohjelmoitu, kaukosäätimen muistiin tallennettu komentojen sarja (katso lisätiedot sivulta 44). RDS-valitsin: paina tästä halutessasi nähdä AVR 5550:n virittimen sisältämän RDS-toiminnon välittämiä viestejä (katso lisätiedot sivulta 40). Pikavalintojen selaus: virittimen ollessa valittuna voit selata näistä painikkeista AVR 5550:n muistiin tallennettuja radioasemien pikavalintoja. Jos CD tai DVD on valittu tulovalitsimista 4, painikkeilla ohjataan hidastettua toistoa (DVD) tai +10 (CD, CDR). Poistopainike: pyyhi tällä painikkeella vikanäppäilyt syöttäessäsi radiotaajuuksia asemien suoravalinnassa. Muistipainike: tallenna tällä painikkeella haluamasi radioasemat AVR 5550:n pikavalintoihin. Painettuasi näet MEMORY-ilmaisimen G vilkkuvan, jolloin sinulla on 5 sekuntia aikaa naputella sisään haluamasi pikavalinnon numero käyttäen numeropainikkeita H (katso lisätiedot sivulta 40). Viive/kanava-valitsin: aloita tästä painikkeesta AVR 4000:n sisäänrakennettujen viivepiirien mahdollistamien viiveaikojen säätäminen. Painalluksen jälkeen viiveaika säädetään painamalla ensin Set-painiketta F ja käyttämällä sitten / -painikkeita D. Lopeta säätö painamalla uudelleen Set-painiketta (katso lisätiedot sivulta 25). -näppäin: paina tästä halutessasi muuttaa säätöä tehdessäsi lukuisia AVR:n asetuksia. Kaiutinvalitsin: paina tästä halutessasi aloittaa AVR 5550:n bassonhallintajärjestelmän säätämisen käyttämäsi kaiuttimien mukaan. Kun olet painanut kerran, valitse haluamasi äänikanava / -painikkeilla D. Paina asetuspainiketta F ja valitse kaiutintyyppi (Large (suuri), Small (pieni) tai None (ei kaiutinta)) järjestelmään kytkettyjen kaiuttimien perusteella. (Lue silätietoja sivulta 21.) Monihuonevalitsin: valitse tästä käyttöösi monihuonejärjestelmä tai aloita toisen huoneen äänitason säätö (katso lisätiedot sivulta 39). Äänenvoimakkuus ylös/alas: säädä äänenvoimakkuus näillä painikkeilla. SPL-ilmaisimen valitsin: tämä painike käynnistää AVR 5550:n EzSet-toiminnon, jolla voit nopeasti ja tarkasti säätää laitteen äänikanavien lähtötasot. Pidä painike alhaalla 3 sekuntia ja päästä se sitten ylös. Tässä vaiheessa EzSet säätää automaattisesti kanavian tasot samansuuruisiksi, mikä näkyy ohjelmointiilmaisin 2 värin vaihtumisessa vihreäksi joka kanavan kohdalla. Paina painiketta uudelleen halutessasi palata normaalikuunteluun (katso lisätiedot sivulta 26). Opetuspainike: paina tätä näppäintä halutessasi opettaa kauko-ohjaimelle toisen ohjaimen käskyt (katso lisätiedot sivulta 43). Mykistyspainike: mykistä tästä painikkeesta hetkellisesti AVR 5550 tai televisiovastaanotin sen mukaan, kumpi ohjelmalähde on valittuna ohjattavaksi. Kun AVR 5550:n kaukoohjainta ohjelmoidaan toisen laitteen ohjaukseen, toimenpide käynnistetään painamalla tätä painiketta tulovalitsimen 4 kanssa (katso lisätiedot sivulta 42). EzSet-järjestelmän mittausmikrofoni: Älä peitä tätä mikrofonia käyttäessäsi EzSet-järjestelmää (katso lisätiedot sivulta 26). HUOMAA: Näpäyttäessäsi jotain kaukosäätimen painikkeista ohjelmalähteen 45 valintapainikkeen punainen merkkivalo välähtää varmistaen toimintakäskyn antamisen, edellyttäen, että painike on käytössä valitun ohjelmalähteen yhteydessä (tutustu sivuilla 48 ja 49 oleviin toimintoluetteloihin). KAUKO-OHJAIMEN TOIMINNOT 13

14 2. huoneen kauko-ohjain A B C D E F G H I POWER MUTE OFF AVR AM/FM VID1 VID3 VID2 VID4 DVD CD TAPE DN TUNING UP DN PRESET DISC SKIP DISC SKIP UP VOLUME K J 2. alueen kauko-ohjainta voidaan käyttää joko samassa huoneessa kuin AVR 5550 tai toisessa huoneessa edellyttäen, että sinne on asennettu infrapunavastaanotin ja se on kytketty AVR viritinvahvistimen monihuoneohjauksen tuloon. å Virtakytkin: päähuoneessa tämä painike kytkee AVR-viritinvahvistimen valmiustilaan. Toisessa huoneessa se kytkee monihuonejärjestelmän pois päältä. AVR-valitsin: tällä painikkeella kytket päälle AVR viritinvahvistimen. Laite kytkeytyy päälle ja aloittaa viimeisen valitun ohjelmalähteen toiston. ç AM/FM-valitsin: paina tästä halutessasi valita virittimen toisen huoneen ohjelmalähteeksi. Paina uudelleen, jos haluat vaihtaa virittimen aaltoalueen. Ohjelmalähteen valitsimet: kun AVR on kytketty pois päältä, tämä painike kytkee sen päälle ja laite aloittaa valitun ohjelmalähteen toiston. Jos laite on jo päällä, ohjelmalähteeksi vaihtuu painiketta vastaava ohjelmalähde. Viritys ylös/alas pikatoisto: näillä painikkeilla vaihdetaan virittimen taajuutta. Niillä voidaan myös ohjata Harman Kardonin CD- tai DVD-soittimen pikatoistoa eteen ja taakse. Samat toiminnot onnistuvat, kun toisen huoneen kauko-ohjausjärjestelmä on käytössä. ƒ Tallennus/tauko: aktivoi tästä painikkeesta yhteensopivan Harman Kardon CDtai DVD-soittimen tai kasettidekin tallennus- tai taukotoiminto. Pikavalinta - kappaleen ohitus: kun ohjelmalähteeksi on valittu viritin, voit näillä painikkeilla selata muistipaikkoihin tallennettuja asemia. Jos valittu ohjelmalähde on CD-, DVDtai kasettidekki, painikkeet käynnistävät kappaleen ohitus eteen- tai taaksetoiminnot. Levyn ohitus: paina tästä halutessasi vaihtaa levyä Harman Kardon CD- tai DVD-vaihtajassa. î Äänenvoimakkuus: päähuoneessa tämä painike nostaa tai laskee päähuoneen äänenvoimakkuutta. Toisessa huoneessa se nostaa tai laskee toisen huoneen äänenvoimakkuutta. Toisto/toisto taaksepäin/seis: nämä painikkeet ohjaavat Harman Kardon CD- tai DVD-soitinta sekä kasettidekkiä. Mykistys: päähuoneessa tämä painike mykistää hetkellisesti päähuoneen äänentoistojärjestelmän. Toisessa huoneessa se mykistää hetkellisesti toiseen huoneeseen ohjattavan signaalin. Palaa takaisin alkuperäiseen tasoon painamalla painiketta uudelleen. Tärkeä huomautus: Riippumatta siitä, missä huoneessa toisen huoneen ohjainta käytetään, muista aina valita säädettävä ohjelmalähde tulovalitsimilla. å Virtakytkin AVR-valitsin ç AM/FM-valitsin Tulovalitsimet Viritys ylös/alas pikatoisto ƒ Tallennus/tauko Pikavalinta/kappaleen ohitus Levyn ohitus î Äänenvoimakkuus Toisto/toisto taaksepäin/seis Mykistys Huomaa: 2. alueen kauko-ohjainta voidaan käyttää joko samassa huoneessa kuin AVR 5550 tai toisessa huoneessa edellyttäen, että sinne on asennettu infrapunavastaanotin ja se on kytketty AVR viritinvahvistimen Multi IR -tuloon. Jos laitetta käytetään samassa huoneessa, se ohjaa AVR:n ja muiden yhteensopivien Harman Kardon -laitteiden toimintoja. Jos ohjainta käytetään toisessa huoneessa Multi IR -liittimeen kytketyn kauko-ohjausvastaanottimen kautta, virran, tulovalinnan, äänenvoimakkuuden ja mykistyksen painikkeet ohjaavat toisen huoneen ohjelmalähdettä, joka on kytketty Multi Out -liittimiin (katso lidätiedot sivulta 39) HUONEEN KAUKO-OHJAIN

15 Asennus ja kytkennät Järjestelmän asennus Kun olet purkanut laitteen pakkauksestaan ja sijoittanut sen tukevalle alustalle, joka pystyy kannattamaan laitteen painon, sinun on kytkettävä se järjestelmäsi audio- ja videolaitteisiin. Audiolaitteiden kytkeminen Suosittelemme, että käytät signaalin laadun säilyttämiseksi korkealaatuista audiokaapelia ohjelmalähteiden ja nauhureiden kytkemiseen. Laite kannattaa aina irrottaa seinäpistokkeesta, kun kytket ääniohjelmalähteitä tai kaiuttimia. Näin et vahingossa lähetä audiosignaalia tai signaalipiikkiä kaiuttimiin, mikä saattaisi vahingoittaa niitä. 1. Kytke CD-soittimen analogiset lähdöt CDtuloihin. Huomaa: Kun CD-soittimessa on sekä kiinteät että muuttuvat äänilähdöt kannattaa käyttää kiinteää lähtöä, ellei viritinvahvistimeen tuleva signaali ole niin alhainen, että toistossa on kohinaa tai niin korkea, että signaali säröytyy. 2. Kytke kasettidekin, MD-soittimen, CD-R-soittimen tai muun audiolaitteen analogiset lähtöliitännät nauhurituloihin (Tape Input). Kytke analogiset tuloliitännät AVR 5550:n nauhurilähtöihin (Tape Output). 3. Kytke digitaalisen ohjelmalähteen, kuten CDtai DVD-vaihtaja tai soitin, nykyaikainen videopeli, digitaalinen satelliittiviritin, HDTV-viritin, digitaalinen kaapelitelevisiopääte tai järjestelmään sopiva tietokoneen äänikortti optisiin tai koaksiaalisiin digitaalituloihin *Ó. 4. Kytke takalevyn koaksiaaliset tai optiset digitaalilähdöt CD-R-soittimen tai MD-soittimen digitaalituloihin. 5. Kokoa viritinvahvistimen mukana toimitettu AM-kehäantenni alla olevan kuvan mukaisesti. Kytke se AM- ja GND -liitäntöihin. 6. Kytke ULA- eli FM-antenni FM (75 Ω) -liitäntään. FM-antenni voi olla ulkoinen kattoantenni, sisällä pidettävä aktiivi- tai lanka-antenni tai liitäntä kaapeliverkkoon tai yhteisantenniin. Jos antenni tai tai sen liitäntä on 300 Ω kaksijohtimista kaapelia, sinun on käytettävä liitännässä 300/75 Ω-adapteria. 7. Kytke etu-, keski- ja surround-kaiuttimet niitä vastaaviin kaiutinliittimiin. Käytä vain korkealaatuista kaiutinjohtoa varmistaaksesi, että äänisignaalit tulevat kaiuttimille asti ilman, että äänen kirkkaus tai selkeys heikkenee. Markkinoilla on useita eri johtomerkkejä ja johdon valintaan vaikuttavat kaiuttimen ja viritinvahvistimen välinen etäisyys, käyttämäsi kaiuttimen tyyppi, henkilökohtaiset mieltymyksesi ja muut tekijät. Jälleenmyyjältäsi saat tietoa oikean johdon valinnasta. Riippumatta kaapelin valmistajasta suosittelemme, että käytät kaiutinkaapelina monijohtimista kuparijohtoa, jonka poikkipinta on yli 2 mm 2. Seinien sisällä johdetuissa johdoissa tulee olla asianmukaiset merkinnät. Seinien sisäpuolelle suoritettavaa johdotusta koskevia asioita voit tiedustella asentajalta, joka tuntee asuinalueesi rakentamismääräykset. Kun kytket johdot kaiuttimiin varmista, että noudatat oikeaa napaisuutta. Muista kytkeä negatiivinen tai musta johdin samaan liitäntään sekä viritinvahvistimessa että kaiuttimessa. Vastaavasti kytke positiivinen tai punainen johdin samaan liitäntään sekä AVR 5550:ssä että kaiuttimessa. Varmista oikea napaisuus tehdessäsi kaiutinkytkentöjä. Huomaa, että jokainen kaiutinlähdön positiivinen (+)-napa on merkitty omalla värillä, jotka on lueteltu sivulla yhdeksän. Useimmissa kaiuttimissa positiivinen (+)-napa on kuitenkin edelleen merkitty perinteisen tavan mukaan punaisella värillä. Kytke negatiiviset ( )-navat kaiuttimista vahvistimen vastaavaan liittimeen. Huomaa: Vaikka suurin osa kaiutinvalmistajista noudattaakin sovittua tapaa käyttää mustia liitäntöjä negatiiviselle ja punaisia liitäntöjä positiiviselle, jotkut valmistajat saattavat poiketa tästä. Varmista oikea vaihe ja paras mahdollinen toisto tarkastamalla kaiuttimen tunnistekilvestä tai käyttöohjeesta oikea napaisuus. Jos et tunne kaiuttimiesi napaisuutta, kysy neuvoa jälleenmyyjältäsi ennen kuin jatkat asennusta, tai ota yhteys kaiuttimien valmistajaan. Suosittelemme, että käytät samanpituisia johtoja kaiutinparien kytkemiseen. Eli kytke esimerkiksi vasen ja oikea etukaiutin tai vasen ja oikea surround-kaiutin samanpituisella johdolla, vaikka kaiuttimet olisivat eri etäisyydellä AVR 5550-viritinvahvistimesta. 8. Vahvistimella varustetun subwooferin linjatulot kytketään linjatasoiseen subwooferlähtöön. Jos järjestelmässäsi on passiivinen subwoofer, liitäntä kytketään ensin tehovahvistimeen, joka kytketään yhteen tai useampaan subwooferiin. Jos järjestelmässäsi on aktiivinen subwoofer, jossa ei ole linjatasoisia tuloja, noudata subwooferin käyttöohjeen kytkentä-ohjeita. 9. Jos käytät ulkoista monikanavaista audiolähdettä, jossa on 5.1 or 7.1-lähtöliitäntä, kuten digitaaliprosessori/dekooderi, DVD-Audio- tai SACD-soitin, kytke se 8-kanavaiseen tuloliitäntään. Videolaitteiden kytkeminen Videolaitteiden liitännät suoritetaan samalla tavoin kuin audiolaitteiden liitännät. Suosittelemme, että käytät korkealaatuista videokaapelia signaalin laadun säilyttämiseksi. 1. Kytke videonauhurin audio- ja videolähdöt takalevyn Video 1- tai Video 2 -tuloihin. Videonauhurin tuloliitännät on yhdistettävä Video 1- tai Video 2 -lähtöihin. 2. Kytke satelliittivirittimen, kaapeliboksin tai television analogiset audiolähdöt Video 3- tuloon. 3. Kytke DVD- tai LD-soittimen analogiset audioja videolähdöt DVD-tuloon. 4. Kytke CD- tai DVD-soittimen, satelliittivirittimen, S-kanavamuuntimen tai HDTV-muuntimen digitaaliset audiolähdöt vastaaviin optisiin tai koaksiaalituloihin *Ó. 5. Kytke viritinvahvistimen komposiitti- ja S-Videosignaalin (käyttäessäsi S-Video-ohjelmalähdettä) monitorilähdöt television tai videoprojektorin vastaaviin tuloliittimiin. 6. Jos DVD-soittimessa ja monitorissa on RGBsignaaliliitännät, kytke DVD-soittimen RGB-signaaliliitännät DVD RGB-videotuloihin. Vaikka videoliitännät tehdään RGB-videoliliitäntöjen avulla, audioliitännät on tehtävä joko analogisiin DVD-audiotuloihin tai koaksiaalisiin tai optisiin digitaalituloihin. 7. Jos järjestelmässäsi on muita RGB-laitteita, kytke ne video 2 RGB-videotuloon. Kyseisen laitteen audioliitännät tulisi kytkeä joko video 2 -tuloihin tai johonkin koaksiaalisista tai optisista digitaalituloista. 8. Jos kytket videosignaalin RGB-videotuloihin, kytke RGB-signaalilähtö television, projektorin tai näytön RGB-videotuloihin. 9. Jos haluat kytkeä videokameran, videopelin tai muun audio/video-ohjelmalähteen AVR-viritinvahvistimeen väliaikaisesti, kytke niiden audio-, video- tai digitaaliset audiolähdöt vahvistimen etulevyn tuloliitäntöihin *ÓÔ. Video 4 -liittimiin Ô kytketty videolaite aktivoituu Video 4 -ohjelmalähteenä, ja kytkettynä digitaalisiin tuloihin *Ó se aktivoituu"optical 3" tai "Coaxial 3" -tulona. (lue lisätietoja tuloliitännöistä sivulta 21.) ASENNUS JA KYTKENNÄT 15

16 Asennus ja kytkennät Huomautus videokytkennöistä: Y/Pr/Pb-, RGB- (lue sivu 17) tai tavallista komposiittivideosignaalia ei voi muuntaa toiseen formaattiin, mutta S-Video-signaalin voi muuntaa komposiittivideosignaaliksi. Kuvaruutuvalikot (OSD-näyttö) ovat käytettävissä aina, kun valittuna on television Video- tai S-Videotulo. Jos videosignaali ohjataan RGB-videoliitäntöihin, kuvaruutuvalikko ei ole käytössä. Sinun on valittava valikkojen käyttöä varten television video- tai S-Video-tulo. AVR 5550 pystyy käsittelemään video-, S-Video ja RGB-videosignaaleja. Se ei kuitenkaan pysty muuntamaan video- tai S-Video-signaalia RGBvideosignaaliksi. Tämä toimii vain silloin, kun ohjelmalähde syöttää erikseen RGB-videosignaalin kolme osaa, ja ainoastaan G-signaaliin on lisätty tahdistussignaali. Jos tahdistussignaalia ei ole, voit hyödyntää vain ohjelmalähteen erillisinä syöttämiä signaaleja. SCART A/V-liitännät Edellä kuvattuja videolaitekytkentöjä varten videolaitteissasi on oltava RCA- ja/tai S-Videoliitännät kaikille audio- ja videoliitännöille. Tavalliset toistavat videolaitteet (ei S-VHS tai Hi 8) tarvitsevat 3 RCA-liitäntää, nauhoittavat/toistavat videolaitteet tarvitsevat jopa 6 RCA-liitäntää. Toistavissa S-Video-laitteissa (S-VHS, Hi 8) on oltava 2 RCA-liitäntää (audio) ja 1 S-Videoliitäntä (video) ja nauhoittavissa/toistavissa laitteissa 4 RCA-liitäntää (audio in/out) ja 2 S-Video-liitäntää (video in/out). Useissa eurooppalaisvalmisteisissa videolaitteissa ei ole RCA-liitäntöjä kaikille audio- ja videokanaville. Sen sijaan niissä on ns. Scart- eli Euro-AV-liitäntä (suorakaiteen muotoinen 21-napainen liitintyyppi). Tässä tapauksessa tarvitset seuraavat Scart- RCA-sovittimet laitteiden kytkemiseen: Toistavat laitteet, kuten satelliittivirittimet, videonauhurit, DVD ja LD soittimet jne. vaativat Scart/3 RCA-sovittimen, katso kuva 1 (tavalliset videolaitteet) tai Scart/2 RCA + 1 S-Video -sovittimen, katso kuva 4 (S-Videolaitteet). Hifivideonauhurit vaativat Scart/6 RCA-sovittimen, katso kuva 3 (tavalliset videolaitteet) tai Scart/4 RCA + 2 S-Video -sovittimen, katso kuva 5 (S-Video-laitteet). Tutustu huolellisesti sovittimen käyttöohjeisiin, joiden avulla tunnistat RCA-liitäntöjen signaalit. Kytke äänitettävän signaalin liitännät AVR 5550:n lähtöliitäntöihin ja toistettavan signaalin liitännät AVR:n tuloihin. Kysy tarvittaessa neuvoa jälleenmyyjältäsi. Jos järjestelmässäsi on vain tavallisia videolaitteita, television kytkentä vaatii 3 RCA/Scartsovittimen, katso kuva 3. Jos järjestelmässäsi on myös S-Video-laitteita, tarvitset lisäksi 2 RCA + 1 S-Video / Scart-sovittimen, katso kuva 6, joka kytketään television S-Video Scart-liitäntään. Huomaa, että vain videoliitännät (keltainen RCA-liitin kuvassa 3 ja S-Video-liitin kuvassa 6) kytketään AVR viritinvahvistimen monitorilähtöön. Pidä television äänenvoimakkuus pienimmällä asetuksella. Tärkeää tietoa sovitinkaapeleista Jos sovittimen RCA-liittimet on merkitty, kytke sekä äänen että kuvan IN-liittimet AVR viritinvahvistimen IN-liitäntöihin ja päinvastoin. Jos liittimiä ei ole merkitty, varmista signaalin kulkusuunta yllä olevasta kaaviosta tai sovittimen ohjeista. Kysy tarvittaessa ohjeita jälleenmyyjältäsi. Tärkeää S-Video-liitännöistä: 1. Kytke S-Video-laitteista vain S-Video-annot/otot AVR 5550-viritinvahvistimeen. (Älä kytke molempia signaalityyppejä.) Poikkeuksena tästä on televisio, katso kohta 2. Jos molemmat liitännät on kytkettynä, vain S-Video-signaali tulostuu ruudulle. 2. Kuten useimmat muutkaan AV-laitteet, AVR 5550 ei muunna tavallista videosignaalia S-Video-signaaliksi vaan ainoastaan päinvastoin. Siksi sinun on kytkettävä molemmat liitännät television vastaaviin liitäntöihin. Muista valita televisiossa oikea tulo. 16 ASENNUS JA KYTKENNÄT

17 Asennus ja kytkennät Kuva 1: Scart/RCA-sovitin toistoa varten. Signaalin suunta: Scart RCA Kuva 2: Scart/RCA-sovitin nauhoitusta/toistoa varten. Signaalin suunta: Scart RCA Kuva 3: RCA/Scart-sovitin toistoa varten. Signaalin suunta: RCA Scart Kuva 4: Scart/S-Video-sovitin toistoa varten. Signaalin suunta: Scart RCA Musta Black Keltainen Yellow Punainen Red Musta Black Keltainen Yellow Punainen Red Musta Black Punainen Red Sininen Blue 1 Keltainen Yellow Vihreä Green 1 Valkoinen White Punainen Rot Musta Schwarz S-Video In In Musta Schwarz Punainen Rot Tärkeä huomautus SCART-Cinch-sovittimien käyttäjille: Kun videolaite kytketään televisioon Scartjohtimella, kaapelissa kulkee ohjelman lisäksi erityisiä ohjaussignaaleja. Tällainen signaali kytkee television automaattisesti Scart-kaapelia käyttävälle ohjelmalähteelle heti kun se käynnistetään. Toinen erikoissignaali vaihtaa DVD-toistossa tv-kuvan 16:9-suhteeseen (16:9-televisiot tai 16:9-kuvasuhteella varustetut 4:3-televisiot) ja kytkee liitännän RGB-tilaan (riippuen DVDsoittimen asetuksista). Sovittimia käytettäessä nämä erikoissignaalit eivät välity, vaan käyttäjän on tehtävä valinnat käsin. Huomautus RGB-signaalista SCART-kytkennöissä: Jos laitteesi ohjaa RGB-signaalia SCART-liitäntään (kuten useimmat DVD-soittimet) ja haluat käyttää tätä RGB-signaalia, sinun on kytkettävä kyseinen SCART-liitäntä suoraan televisioosi. Vaikka AVR 5550 pystyykin käsittelemään kolmikanavaista videosignaalia (kuten RGBsignaali), useimmat televisiot vaativat erillisen tahdistussignaalin RGB-signaalille (mikä kulkee SCART-liittimessä), jota AVR 5550 ei käsittele tai tuota. RGB-signaali voidaan ohjata AVR 5550:n läpi vain silloin, kun erillistä tahdistussignaalia ei tarvita (katso 4. huomautus sivulla 16). Kuva 5: Scart/S-Video-sovitin nauhoitusta/toistoa varten. Signaalin suunta: Scart RCA Sininen Blau 1 Keltainen Gelb S-Video In In S-Video Out Kuva 6: Scart/S-Video-sovitin toistoa varten. Signaalin suunta: RCA Scart Punainen Rot Schwarz Musta S-Video Out 1) Myös muut värit mahdollisia, mm. ruskea ja harmaa. ASENNUS JA KYTKENNÄT 17

18 Asennus ja kytkennät Laitteisto- ja virtakytkennät AVR 5550 on suunniteltu toimimaan joustavasti monihuonejärjestelmien, ulkoisten ohjauskomponenttien ja erillisten päätevahvistimien kanssa. Pääkuunteluhuoneen kauko-ohjainanturi Jos AVR viritinvahvistin sijoitetaan savulasisen tai muunlaisen kaapinoven taakse, ovi voi estää kauko-ohjainanturia ottamasta vastaan komentoja. Voit siinä tapauksessa ohjata viritinvahvistinta jonkin yhteensopivan Harman Kardon -laitteen kautta tai käyttää ulkoista kauko-ohjainanturia. Kytke sen kauko-ohjainlähtö tämän viritinvahvistimen takalevyn kauko-ohjaintuloon. Tarvitset vain yhden ulkoisen viritinvahvistimen, vaikka esteet peittävät muutkin laitteet. Niitä voi ohjata tämän kauko-ohjaimen viritinvahvistimen kautta liittämällä Harman Kardonin tai yhteensopivien laitteiden Remote In -liitännät AVR 5550:n takalevyn kauko-ohjauksen lähtöön. Monihuonejärjestelmän infrapunalinkki Monihuonejärjestelmän perustana on toisen huoneen ja AVR 5550 sijoitushuoneen yhdistäminen johdolla infravastaanottimeen kaiuttimien ja/tai vahvistimen signaaleja varten. Toisen huoneen infrapunavastaanotin (ulkoinen IR-vastaanotin tai yhteensopiva infrapunavastaanottimella varustettu Harman Kardon -laite) kytketään AVR viritinvahvistimeen tavallisella koaksiaalikaapelilla. Kytke kaapeli (tai toisen huoneen viritinvahvistimen IR-lähtö) AVR 5550:n takalevyn monihuonetuloon. Jos päähuoneen laitteistoon kuuluu Harman Kardon -yhteensopivia ohjelmalähteitä, takalevyn kauko-ohjauksen lähtö kytketään CD tai DVD-soittimen (ei kasettinauhurin) IR IN -liitäntään. Nyt voit ohjata toisesta huoneesta myös päähuoneen ohjelmalähteiden toimintoja toisen huoneen ohjelmalähteen ja äänenvoimakkuuden lisäksi. Huomaa: Kaikki ohjattavat laitteet on kytkettävä sarjaan. Kytke kunkin laitteen IR OUT -liitäntä seuraavan laitteen IR IN -liitäntään. Monihuonejärjestelmän audioliitännät Voit tehdä audiokytkennät kolmella tavalla riippuen järjestelmän asettamista vaatimuksista ja AVR viritinvahvistimen etäisyydestä toiseen kuunteluhuoneeseen: Vaihtoehto 1: Kytke AVR viritinvahvistin toiseen huoneeseen käyttäen laadukkaita ja häiriösuojattuja siirtokaapeleita, joissa on RCAliittimet. Kytke siirtokaapeli toisessa huoneessa olevaan päätevahvistimeen, ja kytke huoneessa olevat kaiuttimet sen kaiutinliitäntöihin. Kytke siirtokaapelin toinen pää AVR vahvistimen takalevyssä olevaan Monihuonelähtöön. Vaihtoehto 2: Sijoita toisen huoneen kaiuttimia ohjaava vahvistin AVR 5550:n sijoitushuoneeseen ja kytke takalevyn monihuonelähdöt toisen huoneen vahvistimen tuloihin. Käytä asianmukaista kaiutinjohtoa tehovahvistimen ja toisen huoneen kaiuttimien liittämiseen. Käytä poikkipinnaltaan vähintään 2,5 mm 2 korkealaatuista kaiutinjohtoa pitkissä monihuoneasennuksissa. Vaihtoehto 3: Voit kytkeä seitsemänkanavaisen AVR viritinvahvistimen kaksi kanavaa toisen kuunteluhuoneen kaiuttimiin, mutta samalla menetät mahdollisuuden 7.1-järjestelmän käyttöön ensisijaisessa kuunteluhuoneessa. Näin voit kuitenkin perustaa toisen kuunteluhuoneen ilman erillisiä päätevahvistimia. Kytke toisen kuunteluhuoneen kaiuttimet Surround-takakanavien/ Monihuonetoiminnon kaiutinlähtöihin. Ennen monihuonejärjestelmän käyttöä sinun pitää muokata surround-järjestelmän vahvistinasetukset Advanced Select -valikossa sivun 37 ohjeita noudattaen. HUOMAA: Kaikissa vaihtoehdoissa voit kytkeä toisessa kuunteluhuoneessa olevan IR-anturin (Harman Kardon He 1000) AVR viritinvahvistimeen käyttäen sopivaa kytkentäkaapelia. Anturi on lisävaruste. Kytke anturin kaapeli viritinvahvistimen Monihuonejärjestelmän IR-tuloon, ja ohjaa kuunteluhuoneen äänenvoimakkuutta alue II -toiminnolla (Zone II). Vaihtoehtoisesti voit asentaa lisävarusteena saatavan äänenvoimakkuudensäätimen kuunteluhuoneen vahvistimen ja kaiuttimien väliin. A-BUS-kytkennät AVR 5550 on yksi harvoista viritinvahvistimista, joissa on A-BUS Ready -valmius. Kun hankit järjestelmään A-BUS-näppäimistön tai -ohjaimen, pystyt hyödyntämään kaikkia monihuonejärjestelmän etuja ilman erillisiä päätevahvistimia. Kytke toisessa kuunteluhuoneessa oleva A-BUSlaite AVR viritinvahvistimeen kaapelilla, joka täyttää Category 5 -luokituksen vaatimukset. Kaapelin pitää soveltua asennettavaksi seinärakenteisiin. Viritinvahvistimen puoleisessa päässä pitää olla RJ-45-liitin, joka on kytketty A-BUS-laitteen mukana toimitettujen ohjeiden mukaisesti. Muita asennuksia tai säätöjä ei tarvita, sillä AVR viritinvahvistimen A-BUS-liitäntä reitittää lähtevän ja tulevan signaalin oikeaan osoitteeseen ohjainyksikön ja viritinvahvistimen välillä. Voit siten kätevästi ohjata virrankytkentää, ohjelmalähdettä ja järjestelmän toimintoja. AVR viritinvahvistimen monihuonejärjestelmä ohjaa A-BUS-liitännän toimintaa valikkoasetusten mukaisesti. RS-232-kytkennät Voit ohjata AVR viritinvahvistimen toimintoja myös sarjamuotoisen RS-232-väylän kautta. Järjestelmään sopivan ohjaimen voit hankkia lisävarusteena. Ohjaimen kytketään käytetään tavallista D-9-liitintä, mutta sen yhteensopivuus edellyttää määrättyjä ohjelmistokäskyjä ja oikeanlaista napojen kytkentätapaa. RS-232-väylän käyttöönoton monimutkaisuuden vuoksi suorittelemme, että asennuksen tekee ammattimainen ja järjestelmän tunteva asennuspalvelu. Saat lisätietoja AVR viritinvahvistimen ohjaamisesta RS-232-väylän kautta Harman Kardonin asiakaspalvelusta tai verkkosivuiltamme osoitteesta Virtakytkennät Laitteessa on kaksi lisäpistorasiaa. Niitä voi käyttää muiden laitteiden jännitteensyöttöön, mutta niihin ei tulisi kytkeä suurta virtamäärää käyttäviä laitteita, kuten tehovahvistimia tai televisiota. Pistorasioihin kytkettyjen laitteiden yhteinen virrankulutus ei saa olla yli 100 W. Kytkettyyn pistorasiaan on kytketty jännite vain silloin, kun AVR 5550 on kytketty päälle. Tämä pistorasia on tarkoitettu laitteille, joissa ei ole erillistä virtakatkaisijaa tai mekaanista virtakatkaisijaa, jonka voi jättää ON asentoon. Huomaa: Monet audio- ja videolaitteet saattavat kytkeytyä vain valmiustilaan, kun ne on kytketty tähän pistorasiaan. Ne on silloin kytkettävä erikseen päälle kauko-ohjaimella. Kytkemättömään pistorasiaan on kytketty virta aina, kun AVR 5550 on kytketty pistorasiaan ja päävirtakatkaisin 1 on kytketty päälle. AVR viritinvahvistimessa on irrotettava virtajohto, joten voit tehdä kaikki asennustyöt valmiiksi ennen johtojen kytkemistä viritinvahvistimeen. Kun olet tehnyt kaikki edellä kuvatut kytkennät, kiinnitä lopuksi virtajohto ACvirtajohdon tuloliittimeen. AVR viritinvahvistin ottaa sähköverkosta merkittävästi enemmän virtaa kuin tietokoneet tai vastaavat kotitalouslaitteet, joissa saattaa myös olla irrotettava virtajohto. Siksi on erittäin tärkeää, että käytät ainoastaan viritinvahvistimen mukana toimitettua virtajohtoa (tai kaikilta ominaisuuksiltaan täysin vastaavaa johtoa). Kytkettyäsi virtajohdon olet lähestulkoon valmis nauttimaan AVR viritinvahvistimen uskomattomasta tehosta ja äänenlaadusta! 18 ASENNUS JA KYTKENNÄT

19 Asennus ja kytkennät Kaiuttimien valinta Riippumatta siitä, minkä merkkisiä kaiuttimia käytät, sinun tulisi käyttää samansointisia kaiuttimia vasempana ja oikeana etukaiuttimena sekä keskikaiuttimena. Näin muodostat saumattoman etuäänikentän ja vältät häiriöt, joita voi ilmetä, kun ääni siirtyy yhteensopimattomista kaiuttimista toiseen. Kaiuttimien sijoitus Kaiuttimien sijoituksella on monikanavaisessa kotiteatterijärjestelmässä huomattava vaikutus äänentoiston laatuun. Riippuen käyttämäsi keskikaiuttimen tyypistä ja televisiostasi, sijoita keskikaiutin suoraan televisiosi ylä- tai alapuolelle tai keskelle ääntä läpäisevän valkokankaan taakse. Kun olet asentanut keskikaiuttimen, sijoita vasen ja oikea etukaiutin niin, että ne ovat yhtä kaukana toisistaan kuin keskikaiutin on kuuntelupaikasta. Ihanneasennuksessa etukanavien kaiuttimien diskanttikaiuttimet eivät ole yli 60 cm korkeammalla tai matalammalla kuin keskikaiuttimen diskanttikaiutin. Jos etukaiuttimet eivät ole magneettisuojattuja, ne tulisi sijoittaa vähintään 50 cm etäisyydelle televisiosta häiriöiden välttämiseksi. Huomaa, että useimmat kaiuttimet eivät ole magneettisuojattuja. Jopa täydellisissä surround-kaiutinsarjoissa saattaa vain keskikaiutin olla magneettisuojattu. Riippuen huoneen akustiikasta ja kaiuttimien tyypistä toisto voi parantua, kun siirrät vasenta ja oikeaa etukaiutinta hiukan keskikaiuttimien etupuolelle. Jos mahdollista, sijoita kaikki etukaiuttimet niin, että ne on suunnattu korvan tasolle, kun istut kuuntelupaikassa. Seuraamalla näitä suuntaviivoja huomaat, että joudut kokeilemaan useita laitteiden sijoittelumahdollisuuksia ennen kuin löydät etukaiuttimien ihanteellisen paikan. Älä epäröi siirrellä kaiuttimia, kunnes järjestelmän toisto kuulostaa oikealta. Hae kaiuttimille paras paikka niin, että äänen siirtymä huoneen etupuolella on saumaton. Käyttäessäsi AVR viritinvahvistinta 5.1- monikanavatilassa surround-kaiuttimet tulisi pyrkiä sijoittamaan kuunteluhuoneen sivuseinille kuuntelupisteen sivulle tai hieman sen taakse. 7.1-monikanavajärjestelmässä tarvitaan sekä sivuseinille että takaseinälle asennettavia surround-kaiuttimia. Kaiuttimien tulee olla yhtä etäällä kuuntelupisteestä ja suunnattuna sitä kohti. Surround-takakaiuttimia tarvitaan 7.1-äänentoistojärjestelmässä. Kaiuttimien paikka on vaihtoehtoinen sijoituspaikka 5.1-järjestelmän surround-kaiuttimille, mikäli niiden asentaminen sivuseinille ei ole huonejärjestelyn osalta mahdollista. Surround-takakaiuttimet asennetaan kuuntelupisteen takana olevalle seinälle siten, että ne ovat yhtä etäällä kuuntelupisteestä ja suunnattuna sitä kohti. kaiuttimien tulisi olla enintään kahden metrin etäisyydellä kuuntelupisteen takana. Subwooferin tuottama ääni ei ole suunnattua, joten sen voi sijoittaa lähes mihin tahansa huoneessa. Subwooferin sijoitukseen vaikuttaa eniten huoneen koko ja muoto ja käytetyn subwooferin tyyppi. Sijoita subwoofer aluksi huoneen etuosaan, noin 15 cm päähän seinästä tai huoneen nurkasta. Voit hakea subwooferin ihanteellista sijoituspaikkaa esim. seuraavasti: aseta subwoofer kuuntelupaikallesi ja etsi huoneesta se kohta, jossa subwooferin toisto kuulostaa parhaalta. Sijoita nyt subwooferin tähän kohtaan. Noudata subwooferin valmistajan ohjeita tai etsi kokeilemalla paras subwooferin sijoituspaikka kuunteluhuoneessasi. No more Enintäänthan 60 60cm Vasen Left etukaiutin Front Speaker Center Keskikaiutin Front Speaker Right Oikea etukaiutin Front Speaker A) Etukanavien kaiuttimien sijoitus, kun käytössä on televisio tai projektiotelevisio. Vasen Left etukaiutin Front Speaker Enintään 2 metriä, No more than 2m when jos kaiuttimet rear-mounted on speakers sijoitettu seinälle are used Televisio TV or Projection tai valkokangas Screen Center Keskikaiutin Front Speaker Vaihtoehtoinen Optional Rear-Wall sijoitus Mounting takaseinälle Oikea Right etukaiutin Front Speaker B) Vasemman ja oikean etukaiuttimen välisen etäisyyden tulisi olla yhtä suuri kuin katselu-etäisyys. Voit myös kokeilla sijoittamalla vasemman ja oikean kaiuttimen hiukan keskikaiuttimen etupuolelle. Kuuntelupisteen sivuille tarkoitetut surround-kaiuttimet voidaan asentaa vaihtoehtoisesti surround-takakaiuttimien paikalle 5.1-järjestelmässä. 7.1-järjestelmässä tarvitaan sekä sivulla että takana olevia surround-kaiuttimia. ASENNUS JA KYTKENNÄT 19

20 Järjestelmän säätäminen Kun olet sijoittanut kaiuttimet huoneeseen ja kytkenyt ne, sinun pitää vielä tehdä AVR viritinvahvistimen järjestelmäasetukset. Muistiin tallennettavat tiedot jakautuvat kahteen päätyyppiin. Toiset ovat ohjelmalähdekohtaisia asetuksia, kuten surround-tilat, ja toiset yleisiä asetuksia, kuten kaiuttimien lähtötasot, rajataajuus ja surround-dekooderin viiveajat. Järjestelmän säätäminen Ennen kuin jatkat, nyt on oikea hetki käydä läpi järjestelmän kytkennät käsikirjan asennuskappaleen avulla ja tarkistaa, että kytkennät on tehty oikein. 1. Varmista, että virtajohto on kytketty asianmukaisesti virtaliittimeen. Liitä virtajohto seuraavaksi kytkemättömään pistorasiaan. ÄLÄ vaihda virtajohtoa kapasiteetiltaan heikompaan johtoon, jotta laitteen käyttöturvallisuus ei vaarannu. 2 Paina etulevyn päävirtakatkaisija 1 sisään. Huomaa, että etulevyn katkaisijan ympärillä oleva virran merkkivalo 3 palaa punaisena ilmaisten, että laite on valmiustilassa. 3. Poista etulevyn muovinen suojakelmu, sillä se saattaa häiritä kauko-ohjaimen toimintoja. 4. Asenna laitteen mukana toimitetut (3) kolme AAA-paristoa kauko-ohjaimeen kuvan mukaisesti. Noudata paristolokeron pohjassa näkyviä napaisuusmerkintöjä (+) ja ( ). 5. Kytke AVR 5550 päälle painaen joko järjestelmän virtakytkintä 2 tai tulovalintaa % laitteen etulevyssä, tai Virtapainike 3 tai jotakin tulovalitsinta 46 kauko-ohjaimessa. Virtailmaisimen 3 väri vaihtuu vihreäksi ilmaisemaan laitteen päälläoloa, ja näyttöruutuun syttyy valo. HUOMAA: Käynnistettyäsi järjestelmän painamalla jotain ohjelmalähteen valintapainikeista 4 paina AVR-valintapainiketta 5 ohjataksesi vahvistimen toimintoja kauko-ohjaimella. Kuvaruutuvalikoiden käyttö Seuraavat säätötoimenpiteet on helpointa tehdä kuvaruutuvalikoiden avulla. Kuvaruudulla näet selkeästi järjestelmän nykyiset asetukset ja se helpottaa muiden asetusta tekemistä. Kun haluat käyttää kuvaruutuvalikkoja laitteiston säätämiseen varmista ensin, että olet kytkenyt AVR 5550:n takalevyn monitorilähdön televisiosi tai muun näyttölaitteen video- tai S-Videotuloon. Jotta kuvaruutunäyttö näkyisi, näyttölaitteen oikea videotulo on oltava valittuna. Huomaa, että valikot eivät ilmesty komponenttivideonäytölle. TÄRKEÄ HUOMAUTUS: Jos käytät monitorina CRT-projektoria, plasmanäyttöä tai CRT-monitoria tai -televisiota, älä anna valikon viipyä näytölle pitkään. Jos esimerkiksi valikoita tai videopelien liikkumatonta kuvaa pidetään pitkän aikaa näkyvissä näytöllä, kuva saattaa niinsanotusti palaa kiinni näyttöön. AVR 5550:n tai projektiotelevision takuu ei kata tällaisia vaurioita. AVR viritinvahvistimessa on kaksi kuvaruutunäyttötilaa, osittaisnäyttö ja kokonäyttö. Suosittelemme, että käytät kokokuvaa säätötoimenpiteitä tehdessäsi. Tällöin näet tilanäytöt ja vaihtoehtovalikot kuvaruudussa täydellisinä ja sinun on helpompi tarkastella eri vaihtoehtoja. Osittaisnäytössä viestit näkyvät kuvaruudulla vain yhdellä rivillä. Huomaa, että vaihtoehtoja ei näytetä etulevyn näytössä, kun kokonäyttö on käytössä. Kun kokonäyttö on käytössä, etulevyn ylemmällä näyttörivillä A näkyy teksti OSD ON ja OSDilmaisin C syttyy. Kun osittaisnäyttöä käytetään laitteen asetuspainikkeiden kanssa, näytössä näytetään yhdellä rivillä valittu vaihtoehto. Vaihtoehto näytetään myös ylemmällä tai alemmalla näyttörivillä AB. Kuvaruutuvalikon avaaminen Avaa ja sulje kokonäyttö painamalla OSDpainiketta L. Kun painiketta painetaan, kuvaruudulle MASTER MENU (kuva 1). Asetukset tehdään sen alivalikoissa. Valikot näkyvät oletusasetuksena 20 sekunnin ajan viimeisen toimenpiteen jälkeen. Aikaa voi suurentaa 50 sekuntiin ADVANCED SELECT -valikon kohdassa FULL OSD TIMEOUT. Osittaisnäyttökin on järjestelmän oletusasetuksena, mutta se voidaan kytkeä pois päältä ADVANCED SELECT -valikossa (katso sivu 37). Osittaisnäyttöä käytettäessä asetukset voidaan tehdä suoraan etulevyn tai kaukoohjaimen painikkeilla. Voit tehdä osittaisnäyttöä koskevia säätöjä helposti painamalla halutun toiminnon painiketta etulevyssä tai kauko-ohjaimessa. Jos esimerkiksi haluat ottaa käyttöön jonkin ohjelmalähteen digitaalisen tuloväylän, paina ensin etulevyn tai kauko-ohjaimen digitaalitulon valitsinta ÛG ja sitten valintapainikkeita / 7$ tai / D. Kuva 1 * MASTER MENU * IN/OUT SETUP SURROUND SETUP SPEAKER SETUP DELAY ADJUST CHANNEL ADJUST MULTI-ROOM ADVANCED Järjestelmäasetukset AVR viritinvahvistimen edistyksellinen muistijärjestelmä mahdollistaa ohjelmalähdekohtaiset asetukset digitaalisille tuloille, surround-toimintatiloille ja kaiutinasetelmalle. Kaiutinasetukset voit halutessasi määritellä koskemaan kaikkia ohjelmalähteitä. Voit siis määritellä tarkasti miltä haluat kunkin ohjelmalähteen kuulostavan ja tallentaa sen muistiin. Tämän ansiosta voit esimerkiksi valita ohjelmalähteille eri surround-tilat, analogiset tai digitaaliset tulot tai tehdä erilaiset kaiutinasetukset bassontoiston ta keskikaiuttimen ja/tai subwooferin osalta. Kerran tehdyt asetukset ovat voimassa aina valitessasi kyseisen ohjelmalähteen. Tehdasasetuksena AVR viritinvahvistimen kaikki ohjelmalähteet on määritelty analogisiksi paitsi DVD-soitin, jolle oletusarvoinen tuloväylä on koaksiaalinen digitaalitulo. Ottaessasi minkä tahansa DSP-prosessointipiirin käyttöön ensimmäisen kerran mille tahansa ohjelmalähteelle kaikki kaiuttimet on määritelty pieniksi ja subwoofer on asetettu LFE-tilaan. Surround-tilan oletusarvona on joko Surround Off -vaihtoehto tai kaksikanavainen stereotila vaikka Dolby Digital tai DTS valikoituukin käyttöön automaattisesti, kun ohjelma sisältää vastaavaa digitaalista informaatiota. Muuta asetukset vastaamaan laitteistosasi ennen viritinvahvistimen käyttöönottoa, jotta analogiset ja digitaaliset ohjelmalähteet tulee määriteltyä oikein ja surround-toimintatilat vastaavat ohjelmalähteiden ominaisuuksia. Koska AVR 5550 tallentaa jokaisen ohjelmalähteen asetuksen omaan muistipaikkaansa muista erilleen, sinun on tehtävä nämä asetukset erillisesti jokaiselle ohjelmalähteelle. Kun olet kerran tehnyt nämä asetukset, niitä on muutettava vain, jos järjestelmäsi kokoonpano muuttuu. 20 JÄRJESTELMÄN SÄÄTÄMINEN
