1 Kannettavan esittely Käyttöopas

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Näitä tietoja voidaan muuttaa ilman etukäteisilmoitusta. HP-tuotteiden ja - palvelujen ainoat takuut määritetään tuotteiden ja palvelujen mukana toimitettavissa rajoitetun takuun lausekkeissa. Tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei vastaa tämän julkaisun sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: heinäkuu 2006 Asiakirjan osanumero:

3 Sisällysluettelo 1 Osat Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet, kytkimet ja kaiuttimet... 5 Näppäimet... 7 Pikanäppäinten pikaopas... 7 Edessä olevat osat... 9 Takana olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Näytön osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Tekniset tiedot Käyttöympäristö Nimellinen virransyöttö Laajennusportin tulo- ja lähtösignaalit Hakemisto FIWW iii

4 iv FIWW

5 1 Osat Tässä luvussa esitellään tietokoneen laitteisto-ominaisuudet. Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Napsauta Kiintolevyasemat-kohdassa tietokoneen kiintolevyn nimeä. 3. Valitse Järjestelmätehtävät-ikkunan vasemmasta ruudusta Näytä järjestelmätiedot. 4. Valitse Laitteisto-välilehti > Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. Huomautus Tietokoneen mukana tulevat osat voivat vaihdella maan/alueen ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään perusominaisuudet, jotka ovat useimmissa malleissa. FIWW 1

6 Päällä olevat osat Kosketusalusta Kohde Kuvaus (1) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. (5) Kosketusalustan vieritysalue* Voit vierittää näyttöä ylös tai alas. (6) Kosketusalustan virtapainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. *Taulukossa näkyvät oletusasetukset. Jos haluat tarkastella osoitinlaitteen asetuksia tai muuttaa niitä, valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Hiiri. 2 Luku 1 Osat FIWW

7 Merkkivalot Kohde Kuvaus (1) Virran merkkivalot (2)* Valo palaa: Tietokone on käynnissä. Valo vilkkuu: Tietokone on valmiustilassa. Valo ei pala: Tietokoneen virta on katkaistu, tai se on lepotilassa. (2) Akun merkkivalo Valo palaa: Akku on latautumassa. Valo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on heikko. Kun akun varaustila on kriittisen heikko, akun merkkivalo alkaa vilkkua nopeasti. Valo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo sammuu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (3) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. (4) Caps lock -merkkivalo Valo palaa: Aakkoslukko (Caps lock) on käytössä. (5) Media-painikkeen merkkivalo Välähtää kerran, kun media-painiketta painetaan. (6) DVD-painikkeen merkkivalo Välähtää kerran, kun DVD-painiketta painetaan. (7) Edellinen/kelaa alkuun -merkkivalo Välähtää kerran, kun edellinen/kelaa alkuun -painiketta painetaan. (8) Toista/tauko-merkkivalo Välähtää kerran, kun toista/tauko-painiketta painetaan. (9) Seuraava/kelaa eteenpäin -merkkivalo Välähtää kerran, kun seuraava/kelaa eteenpäin -painiketta painetaan. (10) Pysäytä-merkkivalo Välähtää kerran, kun pysäytä-painiketta painetaan. (11) Mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Keltainen: Tietokoneen ääni on mykistetty. (12) Äänenvoimakkuuden vähennyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. FIWW Päällä olevat osat 3

8 Kohde Kuvaus (13) Äänenvoimakkuuden lisäyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (14) Num lock -merkkivalo Valo palaa: Numerolukitus on käytössä. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. 4 Luku 1 Osat FIWW

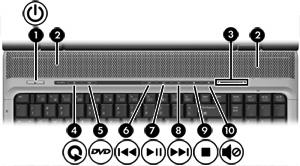

9 Painikkeet, kytkimet ja kaiuttimet Kohde Kuvaus (1) Virtapainike* Jos tietokone on (2) Kaiuttimet (2) Tuottaa äänen. sammutettu, käynnistä tietokone painamalla tätä painiketta käynnissä, siirrä tietokone lepotilaan painamalla tätä painiketta valmiustilassa, palauta tietokone valmiustilasta painamalla tätä painiketta nopeasti lepotilassa, aktivoi tietokone lepotilasta painamalla tätä painiketta nopeasti. Jos tietokone ei reagoi antamiisi komentoihin eikä Microsoft Windows -sammutustoimintoja voi käyttää, katkaise tietokoneen virta pitämällä virtapainiketta alhaalla vähintään viisi sekuntia. (3) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. (4) Media-painike Jos QuickPlay-sovellusta ei ole asennettu ja tietokoneeseen on kytketty virta, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman tietokoneen virta on katkaistu, painike ei toimi tietokone on valmiustilassa, palauta tietokone valmiustilasta Windows-ympäristöön painamalla tätä painiketta FIWW Päällä olevat osat 5

10 Kohde Kuvaus Jos QuickPlay-sovellus on asennettu ja tietokoneeseen on kytketty virta, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman tietokoneen virta on katkaistu, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman valmiustilassa, palauta tietokone valmiustilasta Windowsympäristöön painamalla tätä painiketta (5) DVD-painike Jos Huomautus Media-painike ei vaikuta tietokoneen poistumiseen lepotilasta. tietokoneeseen on kytketty virta, näyttöön avautuu DVDohjelma ja optisessa asemassa oleva DVD-levy käynnistyy tietokoneen virta on katkaistu, avaa QuickPlay-sovellus ja käynnistä optisessa asemassa oleva DVD-levy painamalla tätä painiketta. Jos QuickPlay-ohjelmistoa ei ole asennettu, DVD-painike käynnistää Windows-käyttöjärjestelmän. Avaa lepotilassa QuickPlay-sovelluksen ja käynnistää optisessa asemassa olevan DVD-levyn. Jos QuickPlayohjelmistoa ei ole asennettu, tietokone poistuu lepotilasta. Huomautus Lisätietoja QuickPlay-sovelluksen käytöstä on sen online-ohjeissa. (6) Edellinen/kelaa alkuun -painike Kun levyä toistetaan optisessa asemassa levyn edellinen raita tai osa toistetaan, kun tätä painiketta painetaan kerran. raita kelautuu alkuun, kun fn-näppäintä painetaan yhtä aikaa. (7) Toista/tauko-painike Kun levy on optisessa asemassa eikä sitä toisteta, toista levy painamalla tätä painiketta ja sitä toistetaan, keskeytä toisto painamalla tätä painiketta. (8) Seuraava/kelaa eteenpäin -painike Kun levyä toistetaan optisessa asemassa levyn seuraava raita tai osa toistetaan, kun tätä painiketta painetaan kerran. levy kelautuu nopeasti eteenpäin, kun fn-näppäintä painetaan yhtä aikaa. (9) Pysäytä-painike Kun levyä toistetaan optisessa asemassa, keskeytä nykyinen levyn toiminto valitsemalla pysäytä. (10) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. *Taulukossa näkyvät oletusasetukset. Tietoja oletusasetusten muuttamisesta on Ohje ja tuki -palvelujen sisältämissä käyttöoppaissa. 6 Luku 1 Osat FIWW

11 Näppäimet Kohde Kuvaus (1) esc-näppäin fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. (2) fn-näppäin Toimintonäppäimen tai esc-näppäimen kanssa painettuna käynnistää usein käytettyjä järjestelmän toimintoja. (3) Windowsin logonäppäin Avaa Microsoft Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Integroidun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet fn-näppäimen kanssa painettuna käynnistävät usein käytettyjä järjestelmän toimintoja. Pikanäppäinten pikaopas Suoritettava toiminto Näytä tiedot. Ohje ja tuki -palvelujen ikkunan avaaminen Tulostusasetusikkunan avaaminen Internet-selaimen avaaminen Siirtyminen tietokoneen näytön ja ulkoisen näytön välillä Tietokoneen siirtäminen valmiustilaan QuickLock-toiminnon ottaminen käyttöön Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen CD-äänilevyn tai DVD-levyn toistaminen, toiston keskeyttäminen tai toiston jatkaminen Painettava näppäin fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 fn+f9 FIWW Päällä olevat osat 7

12 Suoritettava toiminto CD-äänilevyn tai DVD-levyn toiston pysäyttäminen CD-äänilevyn tai DVD-levyn edellisen raidan tai osan toistaminen CD-äänilevyn tai DVD-levyn seuraavan raidan tai osan toistaminen Painettava näppäin fn+f10 fn+f11 fn+12 8 Luku 1 Osat FIWW

13 Edessä olevat osat Kohde Kuvaus (1) Langattoman laitteen kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Huomautus Jotta langaton yhteys voidaan muodostaa, täytyy langattoman verkon asetusten olla määritettyinä. (2) Langattoman laitteen merkkivalo Sininen: Sisäinen langaton verkkokortti, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Kaikista langattomista laitteista on katkaistu virta. (3) Infrapunalinssi Vastaanottaa signaalin HP-kaukosäätimestä. (4) Äänitulon (mikrofonin) liitäntä Tähän voit kytkeä valinnaisen stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (5) Äänilähtöliitäntä (kuulokkeet) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. (6) Äänilähtöliitäntä (kuulokkeet), S/PDIF-liitäntä Tuottaa entistäkin paremmat ääniominaisuudet, mukaan lukien surround-äänen ja muun tasokkaan äänentoiston. (7) Näytön vapautussalpa Avaa tietokoneen. FIWW Edessä olevat osat 9

14 Takana olevat osat Kohde Tuuletusaukko Kuvaus Jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (valinnainen), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. 10 Luku 1 Osat FIWW

15 Oikealla sivulla olevat osat Kohde Kuvaus (1) USB-portit (2) Liittää valinnaisena saatavat USB-laitteet. (2) ExpressCard-korttipaikka Tukee valinnaisia ExpressCard- tai 54-kortteja. (3) Optinen asema Lukee optisen levyn. (4) Optisen aseman merkkivalo Valo vilkkuu: Optinen asema on käytössä. (5) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. FIWW Oikealla sivulla olevat osat 11

16 Vasemmalla sivulla olevat osat Kohde Kuvaus (1) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). Huomautus Vaijerilukon tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei välttämättä riitä estämään niitä. (2) S-videolähtöliitäntä Tähän voit kytkeä valinnaisen S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (3) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (4) Laajennusportti 3 Tähän voit kytkeä valinnaisen laajennusosan. Huomautus Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (5) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. Huomautus RJ-45 (verkko) -liitäntä mahdollistaa Gigabit Ethernet -käytön. (6) RJ-11 (modeemi) -liitäntä Tähän voit kytkeä modeemikaapelin. (7) HDMI-portti (vain tietyt mallit) Liittää valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision, multimediasovittimen, DVD-soittimen tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. (8) USB-portit (2) Liittää valinnaiset USB-laitteet. (9) 1394-portti Tähän voit kytkeä valinnaisen IEEE tai 1394a -laitteen, kuten videokameran. (10) Digitaalisen median korttipaikan merkkivalo Valo palaa: Digitaalinen kortti on käytössä. (11) Digitaalisen median korttipaikka Tukee seuraavia valinnaisia digitaalisia kortteja: Secure Digital (SD) -muistikortti, MultiMediaCard (MMC), Secure Digital Input/ Output (SD I/O), Memory Stick (MS), Memory Stick Pro (MSP), xd- Picture Card (XD), xd-picture Card (XD) Tyyppi M. 12 Luku 1 Osat FIWW

17 Pohjassa olevat osat Kohde Kuvaus (1) Akkupaikka Akun säilytyspaikka. (2) Akun vapautussalpa Vapauttaa akun akkupaikasta. (3) Tuuletusaukot (6) Tuuletusaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (valinnainen), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (4) Toissijainen kiintolevypaikka Paikka valinnaiselle toissijaiselle kiintolevylle. (5) Ensisijainen kiintolevypaikka Paikka ensisijaiselle kiintolevylle. (6) Muistimoduulipaikka Tässä ovat muistimoduulipaikat. FIWW Pohjassa olevat osat 13

18 Näytön osat Kohde Kuvaus (1) Sisäiset mikrofonit (2) (vain tietyt mallit) Nauhoittaa äänen. Huomautus Mikrofoniaukkojen vieressä oleva mikrofonikuvake tarkoittaa, että tietokoneessa on sisäisiä mikrofoneja. (2) Sisäisen kameran merkkivalo (vain tietyt mallit) Valo palaa: Sisäinen kamera on käytössä. (3) Sisäisen kameran merkkivalo (vain tietyt mallit) Nauhoittaa videon ja sieppaa pysäytyskuvia. (4) Sisäinen näytön kytkin Sammuttaa näytön ja siirtää laitteen valmiustilaan, kun näyttö suljetaan tietokoneen virran ollessa kytkettynä. 14 Luku 1 Osat FIWW

19 Langattomat antennit (vain tietyt mallit) Joissakin tietokonemalleissa on vähintään kaksi antennia, jotka lähettävät ja vastaanottavat vähintään yhden langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Lisätietoja omaa maatasi/aluettasi koskevista langattomien laitteiden turvallisuusohjeista on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa, joka on Ohje ja tuki -palveluiden osiossa. Huomautus Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. FIWW Langattomat antennit (vain tietyt mallit) 15

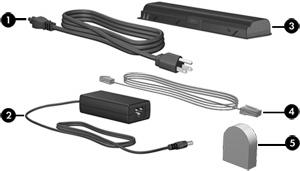

20 Lisälaitteet Kohde Kuvaus (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. (4) Modeemikaapeli (vain tietyt mallit)* Liittää sisäisen modeemin RJ-11-modeemiliitäntään tai maa-/ aluekohtaiseen modeemisovittimeen. (5) Maa-/aluekohtainen modeemikaapelisovitin (vain tietyt mallit) Muuntaa modeemikaapelin RJ-11-liitännästä poikkeaviin liitäntöihin sopivaksi. *Modeemikaapelien, akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. 16 Luku 1 Osat FIWW

21 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Service tag -huoltotarra: Sisältää tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot saatavilla, kun otat yhteyttä asiakaspalveluun. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Microsoft Windows -tuotetunnus. Voit tarvita tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Tietotarra on kiinnitetty tietokoneen pohjaan. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty kiintolevypaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja langattomista laitteista sekä joidenkin sellaisten maiden/alueiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite.jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty muistimoduulipaikan sisäpuolelle. FIWW Tarrat 17

22 18 Luku 1 Osat FIWW

23 2 Tekniset tiedot Käyttöympäristö Seuraavan taulukon käyttöympäristöä koskevista teknisistä tiedoista voi olla apua, jos aiot käyttää tai kuljettaa tietokonetta epätavallisissa olosuhteissa. Tekijä Metrijärjestelmä Yhdysvallat Lämpötila Käytössä 5 35 C F Poissa käytöstä C F Suhteellinen kosteus (tiivistymätön) Käytössä % % Poissa käytöstä 5 95 % 5 95 % Suurin korkeus (paineistamaton) Käytössä (14,7 10,1 psia*) m jalkaa Poissa käytöstä (14,7 4,4 psia*) m jalkaa * Psia (naulaa neliötuumaa kohti [absoluuttinen], pounds per square inch absolute) on eräs korkeuden mittayksikkö. FIWW Käyttöympäristö 19

24 Nimellinen virransyöttö Tässä esitetyistä virrankäyttöön liittyvistä tiedoista on hyötyä, jos matkustat ulkomaille tietokoneen kanssa. Tietokonetta käytetään tasavirralla, jota saadaan vaihtovirta- tai tasavirtalähteestä. Vaikka tietokonetta voidaan käyttää itsenäisen tasavirtalähteen kanssa, sitä tulisi käyttää vain HP:n toimittaman ja tietokoneen kanssa käytettäväksi hyväksymän verkkovirtalaitteen tai tasavirtalähteen kanssa. Tämä tietokone voi käyttää tasavirtaa seuraavien määritysten mukaisesti. Virransyöttö Käyttöjännite Käyttövirta Nimellisarvo 19,0 V dc 4,74 A Tämä tuote on suunniteltu Norjassa käytettäviin tietotekniikan sähköjärjestelmiin, joiden vaihejännite on korkeintaan 240 V rms. 20 Luku 2 Tekniset tiedot FIWW

25 Laajennusportin tulo- ja lähtösignaalit Tässä kohdassa esitetyistä signaaleihin liittyvistä tiedoista voi olla hyötyä, jos aiot liittää tietokoneen laajennusporttiin 3 jonkin valinnaisen laajennusosan. (Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 tarkoittaa laajennusportin tyyppiä.) Seuraavassa taulukossa on esitetty tietokoneen laajennusportin 3 tukemat tulo- ja lähtösignaalit. Toiminto USB 2.0 Gigabitin Ethernet IEEE 1394 (4-nastainen portti) Infrapuna (vain valinnaista kaukosäädintä varten) Virransyöttö TV-komposiittiliitäntä S-Video-TV-liitäntä TV-komponenttiliitäntä S/PDIF-ääniliitäntä DVI Kuulokkeiden tai kaiuttimen äänilähtöliitäntä Mikrofonin äänituloliitäntä VGA Virtapainike Äänenvoimakkuus (lisäys/vähennys) Mykistys/palautus Tuki Kyllä Kyllä Ei Kyllä 65 W 90 W (enintään) Kyllä Kyllä Kyllä Kyllä Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä FIWW Laajennusportin tulo- ja lähtösignaalit 21

26 22 Luku 2 Tekniset tiedot FIWW

27 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 12 A akku tunnistaminen 16 akkupaikka 13, 17 akun merkkivalo, tunnistaminen 3 akun vapautussalpa, tunnistaminen 13 antennit 15 aseman merkkivalo, tunnistaminen 3 asemat kiintolevy 13 optiset 11 B Bluetooth-tarra 17 C Caps lock -merkkivalo, tunnistaminen 3 Certificate of Authenticity --aitoustodistustarr a 17 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 12 digitaalisen median korttipaikka, tunnistaminen 12 DVD-painike, tunnistaminen 6 DVD-painikkeen merkkivalo, tunnistaminen 3 E edellinen/kelaa alkuun -merkkivalo, tunnistaminen 3 edellinen/kelaa alkuun -painike, tunnistaminen 6 esc-näppäin, tunnistaminen 7 ExpressCard-korttipaikka, tunnistaminen 11 F fn-näppäin, tunnistaminen 7 H HDMI-portti, tunnistaminen 12 I IEEE portti, tunnistaminen 12 infrapunalinssi, tunnistaminen 9 K kaapeli RJ-11 (modeemi) 16 kaiuttimet, tunnistaminen 5 kamera, tunnistaminen 14 kiintolevypaikka, tunnistaminen 13 korkeutta koskevat tiedot 19 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 kosketusalustan merkkivalo, tunnistaminen 2 kosketusalustan virtapainike 2 kosteutta koskevat tiedot 19 kuuloke (äänilähtö) -liitäntä 9 kuulokkeet (äänilähtöliitäntä), S/ PDIF-liitäntä 9 käyttöjärjestelmä Microsoft Certificate of Authenticity 17 tuotetunnus 17 käyttöympäristöä koskevat tekniset tiedot 19 L laajennusportti, tulo- ja lähtösignaalit 21 laajennusportti, tunnistaminen 12 langattoman laitteen hyväksyntätarra 17 langattoman laitteen kytkin, tunnistaminen 9 langattoman laitteen merkkivalo, tunnistaminen 9 langattomat antennit 15 liitin, virta 11 liitännät RJ-11 (modeemi) 12 RJ-45 (verkko) 12 S-videolähtö 12 äänilähtö (kuulokkeet) 9 äänilähtöliitäntä (kuulokkeet), S/ PDIF 9 äänitulo (mikrofoni) 9 lämpötilaa koskevat tiedot 19 M media-painike, tunnistaminen 5 media-painikkeen merkkivalo, tunnistaminen 3 mediatoimintojen merkkivalot, tunnistaminen 3 mediatoimintopainikkeet, tunnistaminen 6 merkkivalot akku 3 asema 3 Caps lock 3 digitaalisen median korttipaikka 12 DVD-painike 3 FIWW Hakemisto 23

28 edellinen/kelaa alkuun 3 kosketusalusta 2 langaton 9 media-painike 3 mykistys 3 Num lock 4 optinen asema 11 pysäytä 3 seuraava/kelaa eteenpäin 3 sisäinen kamera 14 toista/tauko 3 virta 3 äänenvoimakkuuden lisäys 4 äänenvoimakkuuden vähennys 3 Microsoft Certificate of Authenticity 17 mikrofonin (äänitulon) liitäntä 9 modeemikaapelin sovitin 16 modeemin hyväksyntätarra 17 muistimoduulipaikka, tunnistaminen 13 muistipaikat digitaalinen media 12 ExpressCard 11 muistimoduuli 13 vaijerilukko 12 mykistyksen merkkivalo, tunnistaminen 3 mykistyspainike, tunnistaminen 6 N nimellisen virransyötön tiedot 20 Num lock -merkkivalo, tunnistaminen 4 näppäimet esc 7 fn 7 numeronäppäimistö 7 toimintonäppäimet 7 Windowsin logonäppäin 7 Windows-sovellusnäppäin 7 näppäimistön näppäimet, tunnistaminen 7 näytön kytkin, tunnistaminen 14 näytön portti, ulkoinen näyttö 12 näytön vapautussalpa, tunnistaminen 9 O optinen asema, tunnistaminen 11 optisen aseman merkkivalo, tunnistaminen 11 osat edessä olevat 9 näyttö 14 oikealla sivulla olevat 11 pohjassa olevat 13 päällä olevat 2 takana olevat 10 vasemmalla sivulla olevat 12 P paikat akku 13, 17 kiintolevy 13 muistimoduuli 13 painikkeet DVD 6 edellinen/kelaa alkuun 6 kosketusalusta 2 kosketusalustan virtapainike 2 media 5 mykistys 6 pysäytä 6 seuraava/kelaa eteenpäin 6 toista/tauko 6 virta 5 pikanäppäinten pikaopas 7 portit HDMI 12 laajennus 12 ulkoinen näyttö 12 USB 11, 12 pysäytä-merkkivalo, tunnistaminen 3 pysäytä-painike, tunnistaminen 6 R RJ-11 (modeemi) -kaapeli 16 RJ-11 (modeemi) -liitäntä, tunnistaminen 12 RJ-45 (verkko) -liitäntä, tunnistaminen 12 S salpa, akun vapauttaminen 13 sarjanumero, tietokone 17 Service tag -huoltotarra 17 seuraava/kelaa eteenpäin - merkkivalo, tunnistaminen 3 seuraava/kelaa eteenpäin -painike, tunnistaminen 6 sisäinen kamera, tunnistaminen 14 sisäinen näytön kytkin, tunnistaminen 14 sisäisen kameran merkkivalo, tunnistaminen 14 sisäiset mikrofonit, tunnistaminen 14 sovellusnäppäin, Windows 7 S-videolähtöliitäntä, tunnistaminen 12 T tarrat Bluetooth 17 langattoman laitteen hyväksyntä 17 Microsoft Certificate of Authenticity -aitoustodistu s 17 modeemin hyväksyntä 17 Service tag -huoltotarra 17 viranomaisten ilmoitukset 17 WLAN 17 teknisiä tietoja käyttöympäristö 19 nimellinen virransyöttö 20 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 17 modeemin hyväksyntätarra 17 ympäristöä koskevat tekniset tiedot 20 toimintonäppäimet, tunnistaminen 7 toista/tauko-merkkivalo, tunnistaminen 3 toista/tauko-painike, tunnistaminen 6 tuotetunnus 17 tuotteen nimi ja numero, tietokone 17 tuuletusaukot, tunnistaminen 10, Hakemisto FIWW

29 U ulkoisen näytön portti, tunnistaminen 12 USB-portit, tunnistaminen 11, 12 V vaijerilukon kiinnityspaikka, tunnistaminen 12 vapautussalpa, akku 13 verkkovirtalaite, tunnistaminen 16 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 17 modeemin hyväksyntätarra 17 viranomaisten ilmoitukset - tarra 17 virran merkkivalot, tunnistaminen 3 virtajohto 16 virtajohto, tunnistaminen 16 virtaliitin, tunnistaminen 11 virtapainike, tunnistaminen 5 W Windowsin logonäppäin, tunnistaminen 7 Windows-sovellusnäppäin, tunnistaminen 7 WLAN-laite 17 WLAN-tarra 17 Y ympäristöä koskevat tekniset tiedot 19 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 4 äänenvoimakkuuden säätöalue, tunnistaminen 5 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 3 äänilähtöliitäntä (kuulokkeet), S/ PDIF-liitäntä, tunnistaminen 9 äänilähtöliitäntä (kuulokkeet), tunnistaminen 9 äänitulon (mikrofonin) liitäntä, tunnistaminen 9 FIWW Hakemisto 25
