1 Tietokoneen asetukset Käyttöopas

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: toukokuu 2006 Oppaan osanumero:

3 Sisällysluettelo 1 Osat Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet, kytkimet ja kaiuttimet... 5 Näppäimet... 6 Pikanäppäinten pikaopas... 7 Edessä olevat osat... 8 Takana olevat osat... 9 Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Näytön osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Tekniset tiedot Käyttöympäristö Nimellinen virransyöttö Hakemisto FIWW iii

4 iv FIWW

5 1 Osat Tässä luvussa esitellään tietokoneen laitteisto-ominaisuudet. Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Valitse Järjestelmätehtävät-ikkunan vasemmasta ruudusta Näytä järjestelmätiedot. 3. Valitse Laitteisto-välilehti > Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. Huomautus Tietokoneen mukana tulevat osat voivat vaihdella maan/alueen ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään perusominaisuudet, jotka löytyvät useimmista malleista. FIWW 1

6 Päällä olevat osat Kosketusalusta Kohde Kuvaus (1) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. Voidaan määrittää suorittamaan muitakin hiiritoimintoja (esimerkiksi vieritys, valinta ja kaksoisnapsautus). (3) Kosketusalustan vaakasuuntainen vieritysalue* Vierittää näyttöä vasemmalle tai oikealle. (4) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (5) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. (6) Kosketusalustan vaakasuuntainen vieritysalue* Vierittää näyttöä ylös tai alas. (7) Kosketusalustan virtapainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. *Taulukossa näkyvät oletusasetukset. Jos haluat tarkastella kosketusalustan asetuksia tai muuttaa niitä, valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Hiiri. 2 Luku 1 Osat FIWW

7 Merkkivalot Kohde Kuvaus (1) Virran merkkivalot (2)* Valo palaa: Tietokone on käynnissä. Valo vilkkuu: Tietokone on valmiustilassa. Valo ei pala: Tietokone on sammutettu, tai se on lepotilassa. (2) Akun merkkivalo Valo palaa: Akku on latautumassa. Valo vilkkuu: Akun, joka on tietokoneen ainoa käytössä oleva virtalähde, varaustila on heikko tai kriittisen heikko. Valo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo sammuu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (3) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. (4) Caps lock -merkkivalo Valo palaa: Caps lock on käytössä. (5) Media-painikkeen merkkivalo Valo vilkkuu kerran: media-painiketta on painettu. (6) Mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Keltainen: Tietokoneen ääni on mykistetty. (7) Äänenvoimakkuuden vähennyksen merkkivalo (8) Äänenvoimakkuuden lisäyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (9) Num lock -merkkivalo Valo palaa: Num lock tai upotettu numeronäppäimistö on käytössä. * Virran merkkivaloja on kaksi. Molemmilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokone on käynnissä. Muut merkkivalot palavat aina tietokoneen etuosassa. FIWW Päällä olevat osat 3

8 4 Luku 1 Osat FIWW

9 Painikkeet, kytkimet ja kaiuttimet Kohde Kuvaus (1) Virtapainike* Jos tietokone on (2) Kaiuttimet (2) Tuottaa äänen. sammutettu, käynnistä tietokone painamalla tätä painiketta käynnissä, siirrä tietokone lepotilaan painamalla tätä painiketta valmiustilassa, palauta tietokone valmiustilasta painamalla tätä painiketta nopeasti lepotilassa, aktivoi tietokone lepotilasta painamalla tätä painiketta nopeasti. Jos tietokone ei reagoi antamiisi komentoihin eikä Microsoft Windows - sammutustoimintoja voi käyttää, sammuta tietokone pitämällä virtapainiketta alhaalla vähintään viisi sekuntia. (3) Media-painike Jos QuickPlay-sovellusta ei ole asennettu ja tietokone on käynnissä, media-painikkeella voidaan avata musiikkiohjelma tai Mediavalikko, josta voit valita multimediaohjelman sammutettu, media-painike ei toimi valmiustilassa, media-painikkeella tietokone palautetaan valmiustilasta Windows-ympäristöön. Jos QuickPlay-sovellus on asennettu ja tietokone on käynnissä, media-painikkeella voidaan avata musiikkiohjelma tai Mediavalikko, josta voit valita multimediaohjelman sammutettu, media-painikkeella voidaan avata musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman valmiustilassa, media-painikkeella tietokone palautetaan valmiustilasta Windows-ympäristöön. Huomautus Tämä media-painike ei vaikuta lepotilatiedostoon tai tietokoneen toimintaan, kun tietokone aktivoituu lepotilasta. (4) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. FIWW Päällä olevat osat 5

10 Kohde Kuvaus (5) Äänenvoimakkuuden säätöalue Säätää äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. *Taulukossa näkyvät oletusasetukset. Tietoja oletusasetusten muuttamisesta on Ohje ja tukipalvelujen sisältämissä käyttöoppaissa. Näppäimet Kohde Kuvaus (1) esc-näppäin fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. (2) fn-näppäin Toimintonäppäimen tai esc-näppäimen kanssa painettuna käynnistää usein käytettyjä järjestelmän toimintoja. (3) Windowsin logonäppäin Avaa Microsoft Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet fn-näppäimen kanssa painettuna käynnistävät usein käytettyjä järjestelmän toimintoja. 6 Luku 1 Osat FIWW

11 Pikanäppäinten pikaopas Suoritettava toiminto Järjestelmätietojen tarkistaminen Järjestelmätietojen tyhjentäminen Ohje ja tukipalvelut -ikkunan avaaminen Tulostusasetusikkunan avaaminen Internet-selaimen avaaminen Siirtyminen tietokoneen näytön ja ulkoisen näytön välillä Tietokoneen siirtäminen valmiustilaan QuickLock-toiminnon ottaminen käyttöön Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen CD-äänilevyn tai DVD-levyn toistaminen, toiston keskeyttäminen tai toiston jatkaminen CD-äänilevyn tai DVD-levyn toiston pysäyttäminen CD-äänilevyn tai DVD-levyn edellisen raidan tai osan toistaminen CD-äänilevyn tai DVD-levyn seuraavan raidan tai osan toistaminen Painettava näppäin fn+esc fn+esc tai valitse enter fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 fn+f9 fn+f10 fn+f11 fn+f12 FIWW Päällä olevat osat 7

12 Edessä olevat osat Huomautus Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. Kohde (1) Langattoman laitteen kytkin (vain tietyt mallit)* Kuvaus Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Huomautus Jos haluat muodostaa langattoman yhteyden, langattoman verkon asetukset on oltava määritettyinä. (2) Langattoman laitteen merkkivalo Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Sisäinen langaton laite on sammutettu. (3) Infrapunalinssi (vain tietyt mallit) Liittää tietokoneen HP-kaukosäätimeen (vain tietyt mallit). (4) Äänitulon (mikrofonin) liitäntä Tähän voit kytkeä lisävarusteena saatavan stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (5) Äänilähtöliitäntä (kuulokkeet) Tästä liitännästä kuuluvat äänet, jos liität siihen vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. 8 Luku 1 Osat FIWW

13 Takana olevat osat Kohde Tuuletusaukko Kuvaus Jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (lisävaruste), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. FIWW Takana olevat osat 9

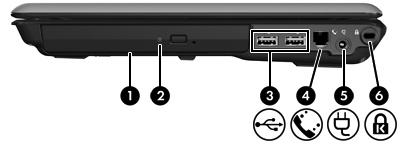

14 Oikealla sivulla olevat osat Kohde Kuvaus (1) Optinen asema Lukee optisen levyn. (2) Optisen aseman merkkivalo Valo vilkkuu: Optinen asema on käytössä. (3) USB-portit (2) Liittää lisävarusteena saatavat USB-laitteet. (4) RJ-11 (modeemi) -liitäntä Tähän voit kytkeä modeemikaapelin. (5) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. (6) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (lisävaruste). Huomautus Vaijerilukon tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei ehkä riitä estämään niitä. 10 Luku 1 Osat FIWW

15 Vasemmalla sivulla olevat osat Huomautus Katso kuvaa, joka vastaa eniten tietokonettasi. Kohde Kuvaus (1) S-videolähtöliitäntä Tähän voit kytkeä jonkin S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (2) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (3) Laajennusportti 3 Tähän voit kytkeä lisävarusteena saatavan laajennusosan. (4) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. Huomautus Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (5) USB-portti Tähän voit kytkeä lisävarusteena saatavan USB-laitteen. (6) 1394-portti Tähän voit kytkeä lisävarusteena saatavan IEEE tai 1394a -laitteen, kuten videokameran. (7) Muistinlukija Tukee seuraavia lisävarusteena saatavia digitaalisia kortteja: Secure Digital (SD) -muistikortti, MultiMediaCard (MMC), Secure Digital Input/Output (SD I/ O), Memory Stick (MS), Memory Stick Pro (MSP), xd-picture Card (XD), xd- Picture Card (XD) Tyyppi M. (8) Muistinlukijan merkkivalo Valo palaa: Digitaalinen kortti on käytössä. (9) ExpressCard-korttipaikka Tukee lisävarusteena saatavia ExpressCard- tai 54-kortteja. FIWW Vasemmalla sivulla olevat osat 11

16 Kohde Kuvaus (1) S-videolähtöliitäntä Tähän voit kytkeä jonkin S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (2) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (3) Laajennusportti 3 Tähän voit kytkeä lisävarusteena saatavan laajennusosan. Huomautus Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (4) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (5) ExpressCard-korttipaikka Tukee lisävarusteena saatavia ExpressCard- tai 54-kortteja. 12 Luku 1 Osat FIWW

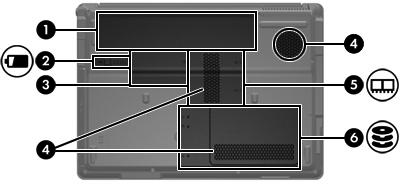

17 Pohjassa olevat osat Kohde Kuvaus (1) Akkupaikka Akun säilytyspaikka (2) Akun vapautussalpa Vapauttaa akun akkupaikasta. (3) Mini-kortin lokero Langattoman LAN-laitteen (vain tietyt mallit) paikka Huomautus Käytä tietokoneessa ainoastaan kotimaassasi langattomia laitteita hallinnoivan viraston sallimia Mini-korttilaitteita, jotta järjestelmä ei lukittuisi ja jotta varoitussanomaa ei tulisi näkyviin. Jos vaihdat laitteen uuteen ja saat varoitussanoman, palauta tietokoneen toiminta poistamalla laite. Ota sitten yhteyttä asiakaspalveluun Ohje ja tukipalvelut -kohdan kautta. (4) Tuuletusaukot (3) Tuuletusaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (lisävaruste), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. (5) Muistimoduulipaikka Tässä ovat muistimoduulipaikat. (6) Kiintolevypaikka Tässä on kiintolevyn paikka. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. FIWW Pohjassa olevat osat 13

18 Näytön osat Kohde Kuvaus (1) Sisäiset mikrofonit (2) (vain tietyt mallit) Nauhoittaa äänen. Huomautus Jos kunkin avautuvan mikrofonin vieressä on mikrofonikuvake, tietokoneessa on sisäisiä mikrofoneja. (2) Sisäinen näytön kytkin Sammuttaa näytön, kun näyttö suljetaan tietokoneen ollessa käynnissä. 14 Luku 1 Osat FIWW

19 Langattomat antennit (vain tietyt mallit) Joissakin tietokonemalleissa on vähintään kaksi langatonta antennia, jotka lähettävät ja vastaanottavat langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Lisätietoja kotipaikkasi turvallisuusohjeista on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuusja ympäristöohjeet -oppaassa, joka on Ohje- ja tukipalvelut -osassa. Huomautus Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. FIWW Langattomat antennit (vain tietyt mallit) 15

20 Lisälaitteet Kohde Kuvaus (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. (4) Modeemikaapeli* Liittää sisäisen modeemin RJ-11-modeemiliitäntään tai maa-/aluekohtaiseen modeemisovittimeen. (5) Maa-/aluekohtainen modeemikaapelisovitin (vain tietyt mallit) Muuntaa modeemikaapelin RJ-11-liitännästä poikkeaviin liitäntöihin sopivaksi. *Modeemikaapelien, akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. 16 Luku 1 Osat FIWW

21 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Service tag -huoltotarra: Sisältää tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot saatavilla, kun otat yhteyttä asiakaspalveluun. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Microsoft Windows tuotetunnus. Voit tarvita tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Tietotarra on kiinnitetty tietokoneen pohjaan. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty muistimoduulipaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat: Tarrassa on tietoja tietyille malleille lisävarusteena saatavilla olevista langattomista laitteista sekä joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Lisävarustelaite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite. Jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty muistimoduulipaikan sisäpuolelle. FIWW Tarrat 17

22 18 Luku 1 Osat FIWW

23 2 Tekniset tiedot Käyttöympäristö Seuraavan taulukon käyttöympäristöä koskevista teknisistä tiedoista voi olla apua, jos aiot käyttää tai kuljettaa tietokonetta epätavallisissa olosuhteissa. Tekijä Metrijärjestelmä Yhdysvallat Lämpötila Käytössä 10 C - 35 C 50 F - 95 F Poissa käytöstä -20 C - 60 C -4 F F Suhteellinen kosteus (tiivistymätön) Käytössä 10 % - 90 % 10 % - 90 % Poissa käytöstä 5 % - 95 % 5 % - 95 % Suurin korkeus (paineistamaton) Käytössä (14,7 10,1 psia*) -15 m m jalkaa Poissa käytöstä (14,7 4,4 psia*) -15 m m jalkaa * Psia (naulaa neliötuumaa kohti [absoluuttinen], pounds per square inch absolute) on eräs korkeuden mittayksikkö. FIWW Käyttöympäristö 19

24 Nimellinen virransyöttö Tässä esitetyistä virrankäyttöön liittyvistä tiedoista on hyötyä, jos matkustat ulkomaille tietokoneen kanssa. Tietokonetta käytetään tasavirralla, jota saadaan vaihtovirta- tai tasavirtalähteestä. Vaikka tietokonetta voidaan käyttää itsenäisen tasavirtalähteen kanssa, sitä on käytettävä vain tietokoneen kanssa käytettäväksi HP:n hyväksytyn verkkovirtalaitteen tai tasavirtajohdon välityksellä. Tämä tietokone voi käyttää tasavirtaa seuraavien määritysten mukaisesti: Virransyöttö Käyttöjännite Käyttövirta Nimellisarvo 18,5 19,0 voltin tasavirta 3,5 A Tämä tuote on suunniteltu Norjassa käytettäviin tietotekniikan sähköjärjestelmiin, joiden vaihejännite on korkeintaan 240 V rms. 20 Luku 2 Tekniset tiedot FIWW

25 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 11 A akku, tunnistaminen 16 akkupaikka 13, 17 akun merkkivalo, tunnistaminen 3 akun vapautussalpa, tunnistaminen 13 antennit 15 aseman merkkivalo, tunnistaminen 3 asemat kiinto 13 optinen 10 B Bluetooth-tarra 17 C Caps lock -merkkivalo, tunnistaminen 3 Certificate of Authenticity aitoustodistustarra 17 E Esc-näppäin, tunnistaminen 6 ExpressCard-korttipaikka, tunnistaminen 11, 12 F Fn-näppäin, tunnistaminen 6 I IEEE portti, tunnistaminen 11 infrapunalinssi, tunnistaminen 8 J johto, virta 16 K kaapeli, RJ-11 (modeemi) 16 kaiuttimet, tunnistaminen 5 kiintolevypaikka, tunnistaminen 13 korkeutta koskevat tiedot 19 Kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 Kosketusalustan merkkivalo, tunnistaminen 2 Kosketusalustan virtapainike 2 kosteutta koskevat tiedot 19 kuuloke (äänilähtö) -liitäntä 8 käyttöjärjestelmä Microsoft Certificate of Authenticity aitoustodistustarra 17 tuotetunnus 17 käyttöympäristöä koskevat tekniset tiedot 19 L laajennusportti, tunnistaminen 11, 12 langattoman laitteen hyväksyntätarra 17 langattoman laitteen kytkin, tunnistaminen 8 langattoman laitteen merkkivalo, tunnistaminen 8 langattomat antennit 15 liitin, virta 10 liitännät RJ-11 (modeemi) 10 RJ-45 (verkko) 11, 12 S-videolähtö 11, 12 äänilähtö (kuulokkeet) 8 äänitulo (mikrofoni) 8 lämpötilaa koskevat tiedot 19 M media-painike, tunnistaminen 5 media-painikkeen merkkivalo, tunnistaminen 3 merkkivalot akku 3 asema 3 Caps lock 3 Kosketusalusta 2 langaton 8 media-painike 3 Muistinlukija 11 mykistys 3 Num lock 3 optinen asema 10 virta 3 äänenvoimakkuuden lisäys 3 äänenvoimakkuuden vähennys 3 Microsoft Certificate of Authenticity aitoustodistustarra 17 mikrofonin (äänitulon) liitäntä 8 Mini-kortin lokero, tunnistaminen 13 modeemikaapelin sovitin, tunnistaminen 16 modeemin hyväksyntätarra 17 muistimoduulipaikka, tunnistaminen 13 Muistinlukija, tunnistaminen 11 Muistinlukijan merkkivalo, tunnistaminen 11 muistipaikat ExpressCard 11, 12 muistimoduuli 13 Muistinlukija 11 vaijerilukko 10 FIWW Hakemisto 21

26 mykistyksen merkkivalo, tunnistaminen 3 mykistyspainike, tunnistaminen 5, 5 N nimellisen virransyötön tiedot 20 Num lock -merkkivalo, tunnistaminen 3 näppäimet Esc 6 Fn 6 näppäimistö 6 toimintonäppäimet 6 Windowsin logonäppäin 6 Windows-sovellusnäppäin 6 näppäimistön näppäimet, tunnistaminen 6 näytön kytkin, tunnistaminen 14 näytön portti, ulkoinen näyttö 11, 12 O optinen asema, tunnistaminen 10 optisen aseman merkkivalo, tunnistaminen 10 osat edessä olevat 8 lisälaitteisto 16 näyttö 14 oikealla sivulla olevat 10 pohjassa olevat 13 päällä olevat 2 takana olevat 9 vasemmalla sivulla olevat 11 P paikat akku 13, 17 kiintolevy 13 Mini-kortti 13 muistimoduuli 13 painikkeet kosketusalusta 2 Kosketusalustan virtapainike 2 media 5 mykistys 5 virta 5 pikanäppäinten pikaopas 7 portit laajennus 11, 12 ulkoinen näyttö 11, 12 USB 10, 11 R RJ-11 (modeemi) -kaapeli, tunnistaminen 16 RJ-11 (modeemi) -liitäntä, tunnistaminen 10 RJ-45 (verkko) -liitäntä, tunnistaminen 11, 12 S salpa, akun vapauttaminen 13 sarjanumero, tietokone 17 Service tag -huoltotarra 17 sisäinen näytön kytkin, tunnistaminen 14 sisäiset mikrofonit, tunnistaminen 14 sovellusnäppäin, Windows 6 S-videolähtöliitäntä, tunnistaminen 11, 12 T tarrat Bluetooth 17 langattoman laitteen hyväksyntä 17 Microsoft Certificate of Authenticity aitoustodistus 17 modeemin hyväksyntä 17 Service tag -huoltotarra 17 viranomaisten ilmoitukset 17 WLAN 17 teknisiä tietoja käyttöympäristö 19 nimellinen virransyöttö 20 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 17 modeemin hyväksyntätarra 17 ympäristöä koskevat tekniset tiedot 20 toimintonäppäimet, tunnistaminen 6 tuotetunnus 17 tuotteen nimi ja numero, tietokone 17 tuuletusaukot, tunnistaminen 9, 13 U ulkoisen näytön portti, tunnistaminen 11, 12 USB-portit, tunnistaminen 10, 11 V vaijerilukon kiinnityspaikka, tunnistaminen 10 vapautussalpa, akku 13 Verkkovirtalaite, tunnistaminen 16 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 17 modeemin hyväksyntätarra 17 Viranomaisten ilmoitukset -tarra 17 virran merkkivalot, tunnistaminen 3 virtajohto, tunnistaminen 16 virtaliitin, tunnistaminen 10 virtapainike, tunnistaminen 5 W Windowsin logonäppäin, tunnistaminen 6 Windows-sovellusnäppäin, tunnistaminen 6 WLAN-laite 17 WLAN-tarra 17 Y ympäristöä koskevat tekniset tiedot 19 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 3 äänenvoimakkuuden säätöalue, tunnistaminen 6 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 3 äänilähtöliitäntä (kuulokkeet), tunnistaminen 8 äänitulon (mikrofonin) liitäntä, tunnistaminen 8 22 Hakemisto FIWW
