1 Kannettavan esittely Käyttöopas

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: marraskuu 2007 Asiakirjan osanumero:

3 Turvallisuutta koskeva varoitus VAARA Kuumuuden aiheuttamien henkilövahinkojen ja tietokoneen ylikuumenemisen välttämiseksi älä pidä tietokonetta sylissäsi tai tuki sen tuuletusaukkoja. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Älä myöskään anna verkkovirtalaitteen päästä kosketuksiin ihosi tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, kanssa käytön aikana. Tämä tietokone ja verkkovirtalaite noudattavat käyttäjälle soveltuvien pintalämpötilarajojen määräyksiä, jotka on annettu kansainvälisessä tietotekniikan laitteiden turvallisuutta koskevassa IEC standardissa. iii

4 iv Turvallisuutta koskeva varoitus

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Tuoteilmoitus... 3 Näytön osat... 3 Päällä olevat osat... 4 Ylävasemmalla olevat painikkeet ja merkkivalot... 4 Yläoikealla olevat painikkeet, merkkivalot ja sormenjälkitunnistin... 5 HP Dockable Media Center -kaukosäädin... 6 Kosketusalusta Näppäimet Edessä olevat osat Takana olevat osat Vasemmalla takasivulla olevat osat Oikealla takasivulla olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Langattomat antennit Lisälaitteet Tarrat Hakemisto v

6 vi

7 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. HUOMAUTUS: Windows käyttää käyttäjätilien hallintatoimintoa parantaakseen tietokoneen suojausta. Sinulta voidaan pyytää lupaa tai salasanaa tehtävien suorittamiseen, kuten sovellusten asentamiseen, apuohjelmien suorittamiseen tai Windowsin asetusten muuttamiseen. Lisätietoja on Windowsin Ohjeessa. 1

8 2 Osat 2 Luku 2 Osat

9 Tuoteilmoitus Käyttöoppaassa kuvataan useimmille malleille yhteiset toiminnot. Kaikki toiminnot eivät välttämättä ole käytettävissä omassa tietokoneessasi. Näytön osat Osa (1) Kaiuttimet (4) Toistavat äänen. (2) Sisäiset mikrofonit (2) Tallentavat ääntä. HUOMAUTUS: Jos kunkin avautuvan mikrofonin vieressä on mikrofonikuvake, tietokoneessa on sisäisiä mikrofoneja. (3) HP Webcam -merkkivalo Merkkivalo palaa: Sisäinen kamera on käytössä. (4) HP Webcam Nauhoittaa videon ja sieppaa pysäytyskuvia. (5) HP Webcam -kallistin Kallistaa kameraa pystysuunnassa. (6) Sisäinen näytön kytkin Sammuttaa näytön, jos näyttö suljetaan, kun tietokone on yhä käynnissä. Tuoteilmoitus 3

10 Päällä olevat osat Ylävasemmalla olevat painikkeet ja merkkivalot Osa (1) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta. Kun tietokone on lepotilassa, voit poistua lepotilasta painamalla virtapainiketta lyhyesti. Kun tietokone on horrostilassa, voit poistua horrostilasta painamalla virtapainiketta lyhyesti. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallintaasetukset. (2) Virran merkkivalo Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Merkkivalo ei pala: Tietokone on sammutettuna tai horrostilassa. (3) Mediapainike Käynnistää QuickPlay-ohjelman (malleissa, joihin QuickPlay on asennettu valmiiksi). Käynnistää DVDPlay-ohjelman (malleissa, joihin DVDPlay on asennettu valmiiksi). 4 Luku 2 Osat

11 Osa HUOMAUTUS: Jos tietokone on asetettu vaatimaan kirjautumissalasanaa, sinua voidaan pyytää kirjautumaan Windowsiin. QuickPlay tai DVDPlay käynnistyy kirjautumisen jälkeen. Lisäohjeita saat QuickPlay- tai DVDPlay-ohjelman ohjeesta. (4) DVD-painike Käynnistää QuickPlay-ohjelman DVD-levyjen toistotoiminnon. HUOMAUTUS: Jos tietokone on asetettu vaatimaan kirjautumissalasanaa, sinua voidaan pyytää kirjautumaan Windowsiin. QuickPlay käynnistyy kirjautumisen jälkeen. Lisäohjeita saat QuickPlay-ohjelman ohjeesta. (5) TV-toiston painike Käynnistää QuickPlay-ohjelman TV-moduulin. (6) Edellinen/taaksepäinkelaus-painike Toistaa levyn edellisen raidan tai osan, kun tätä painiketta painetaan kerran. (7) Pysäytä-painike Pysäyttää toiston. Kelaa median alkuun, kun painiketta painetaan yhdessä fnnäppäimen kanssa. (8) Toista/tauko-painike Toistaa median tai keskeyttää sen toiston. (9) Seuraava/eteenpäinkelaus-painike Toistaa seuraavan kappaleen tai osan, kun painiketta painetaan kerran. (10) Teatteritila-painike Himmentää tietokoneen valot. (11) Kaukosäätimen vapautuspainike Vapauttaa kaukosäätimen. Kelaa mediaa eteenpäin, kun painiketta painetaan yhdessä Fn-näppäimen kanssa. (12) Caps Lock -merkkivalo Merkkivalo palaa: Caps Lock (aakkoslukko) on käytössä. *Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. Yläoikealla olevat painikkeet, merkkivalot ja sormenjälkitunnistin Päällä olevat osat 5

12 Osa (1) Sormenjälkitunnistin Windowsiin voidaan kirjautua sormenjälkitunnistimen avulla salasanatunnistuksen sijasta. (2) Langattoman laitteen painike Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. HUOMAUTUS: Jos halutaan muodostaa langaton yhteys, langattoman verkon pitää olla määritetty. (3) Langattoman laitteen merkkivalo Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Sisäinen langaton laite on sammutettu. (4) Äänen mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (5) Äänen mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Keltainen: Tietokoneen ääni on mykistetty. (6) Äänenvoimakkuuden vähennyksen merkkivalo Merkkivalo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. (7) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta, ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. (8) Äänenvoimakkuuden lisäyksen merkkivalo Merkkivalo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (9) Diskantin tai basson äänenvoimakkuuden vähennyksen merkkivalo (vain tietyt mallit) (10) Diskantin tai basson äänenvoimakkuuden säätöalue (vain tietyt mallit) (11) Diskantin tai basson äänenvoimakkuuden lisäyksen merkkivalo (vain tietyt mallit) Merkkivalo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään diskantin tai basson äänenvoimakkuuden vähentämiseen. Säätää diskantin tai basson äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta, ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. Merkkivalo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään diskantin tai basson äänenvoimakkuuden lisäämiseen. (12) Optisen aseman painike Avaa levykelkan. (13) Optisen aseman merkkivalo Merkkivalo vilkkuu: Optinen asema on käytössä. (14) Diskantin merkkivalo (vain tietyt mallit) Merkkivalo palaa: Diskantin äänenvoimakkuustoiminto on käytössä. (15) Basson merkkivalo (vain tietyt mallit) Merkkivalo palaa: Basson äänenvoimakkuustoiminto on käytössä. (16) Diskantti/basso-painike (vain tietyt mallit) Vaihtaa diskantin ja basson äänenvoimakkuuden säätimien välillä. (17) Num Lock -merkkivalo Merkkivalo palaa: Num Lock (numerolukitus) on päällä tai upotettu numeronäppäimistö on käytössä. HP Dockable Media Center -kaukosäädin HUOMAUTUS: Katso kuvaa, joka vastaa parhaiten omaa kaukosäädintäsi. 6 Luku 2 Osat

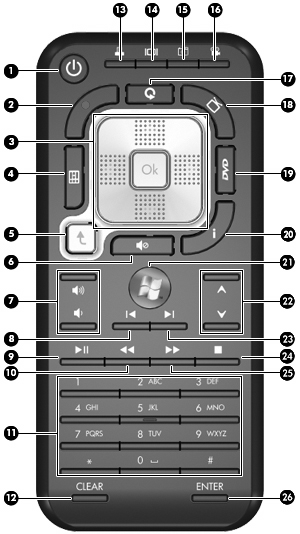

13 Painike (1) Virta Jos tietokone on sammutettuna, voit käynnistää sen painamalla virtapainiketta. Jos tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta. HUOMAUTUS: Voit poistua lepotilasta painamalla virtapainiketta uudelleen. Päällä olevat osat 7

14 Painike (2) TV-tallenteet Avaa TV-tallenteet-ikkunan, johon on tallennettu kaikki tallennetut TV-ohjelmat. Tässä ikkunassa voit etsiä tallennettuja ohjelmia ja toistaa niitä. (3) Nuoli, OK Nuolilla voit siirtyä valikoiden, ikkunoiden tai toimintojen välillä. Nuolipainikkeita painamalla voit siirtää osoittimen myös tiettyjen toimintojen kohdalle Windows Media Centerin ikkunoissa. Valitse haluamasi toiminto OK-painikkeella. OK-painike toimii Enter-näppäimen tavoin. Jos katselet suoraa TV-lähetystä, voit siirtyä edelliselle kanavalle painamalla OK-painiketta. Painamalla OK-painiketta uudelleen voit siirtyä takaisin alun perin katsomallesi kanavalle. (4) Opas Avaa television sähköisen ohjelmaoppaan. Voi edellyttää Internetyhteyttä. (5) Kirjoita Kirjoittaa tai valitsee halutun toiminnon, valikon tai ikkunan. (6) Mykistä Vaimentaa tietokoneen äänen. Näytöllä näkyy sana Mute (Mykistys), kun mykistystoiminto on käytössä. (7) Äänenvoimakkuus Lisää ja vähentää tietokoneen äänenvoimakkuutta. (8) Uusinta Siirtyy suorassa TV-lähetyksessä 7 sekuntia taaksepäin. (9) Toista Toistaa valitun median. Siirtyy ohjelmaoppaassa 12 tuntia taaksepäin. (10) Kelaa taaksepäin Kelaa valittua mediaa taaksepäin. Jos haluat nopeuttaa kelausta, paina painiketta uudelleen. HUOMAUTUS: Kelaa taaksepäin -painike ei toimi MP3- tiedostojen kanssa eikä se välttämättä toimi kaikkien videotiedostojen kanssa. Siirtää videota taaksepäin. Siirtää suoran TV-lähetyksen 30 minuutin taukopuskurin alkuun. Siirtää television ohjelmaopasta 3 tuntia taaksepäin. Poistaa pikauusinnan käytöstä, kun painat ensin Kelaa taaksepäin -painiketta ja sitten Toisto-painiketta. (11) Numeronäppäimistö Vaihtaa kanavaa tai kirjoittaa tekstiä tekstiruutuihin. HUOMAUTUS: Jokaisella numeronäppäimen painalluksella näyttöön ilmestyy eri merkki (kirjain). Valitse merkki painamalla Enter-näppäintä. (12) Tyhjennä Tyhjentää tai poistaa viimeksi kirjoitetun merkin. (13) Tulosta Tulostaa Omat kuvatiedostot -ikkunassa valitut kuvat. Tällä painikkeella ei voi tulostaa tiedostoja Resurssienhallinnasta. (14) Vaihda näyttöä Vaihtaa tietokoneen kuvaa tietokoneen näytön ja ulkoisen näytön välillä. (15) Pikakuva Ottaa kuvan tietokoneen näytöstä ja tallentaa sen leikepöydälle. (16) Teatteritila Himmentää tietokoneen valot. 8 Luku 2 Osat

15 Painike (17) QuickPlay Avaa QuickPlayn. (18) Suorat TV-lähetykset Siirtää TV-ohjelmaa eteenpäin taukopuskurin loppuun ja jatkaa suoran TV-lähetyksen toistamista. Kun keskeytät TVohjelman toiston, voit siirtyä suoraan TV-lähetykseen painamalla tätä painiketta. Käynnistää mediaohjelmiston ja aloittaa suoran TVlähetyksen toiston koko näytön tilassa. (19) DVD-valikko Avaa DVD-elokuvan päävalikon, jos se on käytettävissä. (20) Tietoja Näyttää valitun mediatiedoston käytettävissä olevat tiedot, kuten TV-ohjelman yhteenvedon tai musiikin esittäjän tiedot. Näyttää myös vaihtoehdot, joiden avulla voit kääntää tai tulostaa kuvat. HUOMAUTUS: Joidenkin mediatietojen vastaanottaminen voi edellyttää Internet-yhteyttä. HUOMAUTUS: Kaikki mediat eivät välttämättä sisällä tietoja. (21) Käynnistä Avaa Windows Media Centerin päävalikon. (22) Vaihda/sivu Vaihtaa TV-kanavaa tai siirtää sivua ylös- (+) tai alaspäin ( ) käytettävissä olevien asetusten mukaan. Siirtyy DVD-levyn seuraavan kappaleen kohdalle. (23) Ohita Siirtyy suorassa TV-lähetyksessä tai tallennetussa ohjelmassa 30 sekuntia eteenpäin. Siirtyy CD-levyllä yhden kappaleen verran eteenpäin. Siirtyy television ohjelmaoppaassa 12 tuntia eteenpäin. (24) Pysäytä Pysäyttää valitun median toiston. Jos painat painiketta television katselun aikana, Windows Media Centerin taukopuskuri jatkaa tallentamista taustalla. (25) Lähetä edelleen Siirtää valittua videomediaa eteenpäin. Jos haluat nopeuttaa pikakelausta eteenpäin, paina Kelaa eteenpäin -painiketta enintään 3 kertaa. HUOMAUTUS: Kelaa eteenpäin -painike ei välttämättä toimi kaikkien videotiedostojen kanssa. Siirtää MP3-musiikkitiedostoja eteenpäin. Siirtää videota eteenpäin. Siirtää television ohjelmaopasta 3 tuntia eteenpäin. (26) Kirjoita Kirjoittaa tai valitsee halutun toiminnon, valikon tai ikkunan. Päällä olevat osat 9

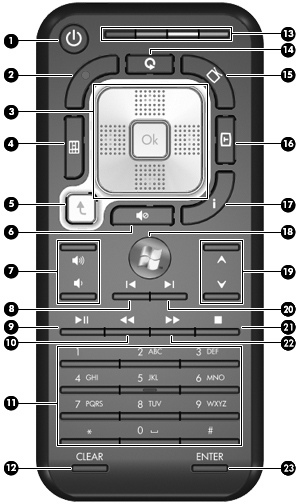

16 Painike (1) Virta Jos tietokone on sammutettuna, voit käynnistää sen painamalla virtapainiketta. Jos tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta. HUOMAUTUS: Voit poistua lepotilasta painamalla virtapainiketta uudelleen. 10 Luku 2 Osat

17 Painike (2) TV-tallenteet Avaa TV-tallenteet-ikkunan, johon on tallennettu kaikki tallennetut TV-ohjelmat. Tässä ikkunassa voit etsiä tallennettuja ohjelmia ja toistaa niitä. (3) Nuoli, OK Nuolilla voit siirtyä valikoiden, ikkunoiden tai toimintojen välillä. Nuolipainikkeita painamalla voit siirtää osoittimen myös tiettyjen toimintojen kohdalle Windows Media Centerin ikkunoissa. Valitse haluamasi toiminto OK-painikkeella. OK-painike toimii Enter-näppäimen tavoin. Jos katselet suoraa TV-lähetystä, voit siirtyä edelliselle kanavalle painamalla OK-painiketta. Painamalla OK-painiketta uudelleen voit siirtyä takaisin alun perin katsomallesi kanavalle. (4) Opas Avaa television sähköisen ohjelmaoppaan. Voi edellyttää Internetyhteyttä. (5) Kirjoita Kirjoittaa tai valitsee halutun toiminnon, valikon tai ikkunan. (6) Mykistä Vaimentaa tietokoneen äänen. Näytöllä näkyy sana Mute (Mykistys), kun mykistystoiminto on käytössä. (7) Äänenvoimakkuus Lisää ja vähentää tietokoneen äänenvoimakkuutta. (8) Uusinta Siirtyy suorassa TV-lähetyksessä 7 sekuntia taaksepäin. (9) Toista Toistaa valitun median. Siirtyy ohjelmaoppaassa 12 tuntia taaksepäin. (10) Kelaa taaksepäin Kelaa valittua mediaa taaksepäin. Jos haluat nopeuttaa kelausta, paina painiketta uudelleen. HUOMAUTUS: Kelaa taaksepäin -painike ei toimi MP3- tiedostojen kanssa eikä se välttämättä toimi kaikkien videotiedostojen kanssa. Siirtää videota taaksepäin. Siirtää suoran TV-lähetyksen 30 minuutin taukopuskurin alkuun. Siirtää television ohjelmaopasta 3 tuntia taaksepäin. Poistaa pikauusinnan käytöstä, kun painat ensin Kelaa taaksepäin -painiketta ja sitten Toisto-painiketta. (11) Numeronäppäimistö Vaihtaa kanavaa tai kirjoittaa tekstiä tekstiruutuihin. HUOMAUTUS: Jokaisella numeronäppäimen painalluksella näyttöön ilmestyy eri merkki (kirjain). Valitse merkki painamalla Enter-näppäintä. (12) Tyhjennä Tyhjentää tai poistaa viimeksi kirjoitetun merkin. (13) Tekstitelevision painikkeet Pikapainikkeita, joiden avulla voidaan hakea tietoja. (14) QuickPlay Avaa QuickPlayn. Päällä olevat osat 11

18 Painike (15) Suorat TV-lähetykset Siirtää TV-ohjelmaa eteenpäin taukopuskurin loppuun ja jatkaa suoran TV-lähetyksen toistamista. Kun keskeytät TVohjelman toiston, voit siirtyä suoraan TV-lähetykseen painamalla tätä painiketta. Käynnistää mediaohjelmiston ja aloittaa suoran TVlähetyksen toiston koko näytön tilassa. (16) Tekstitelevisio Näyttää tekstitelevision valikon. (17) Tietoja Näyttää valitun mediatiedoston käytettävissä olevat tiedot, kuten TV-ohjelman yhteenvedon tai musiikin esittäjän tiedot. Näyttää myös vaihtoehdot, joiden avulla voit kääntää tai tulostaa kuvat. HUOMAUTUS: Joidenkin mediatietojen vastaanottaminen voi edellyttää Internet-yhteyttä. HUOMAUTUS: Kaikki mediat eivät välttämättä sisällä tietoja. (18) Käynnistä Avaa Windows Media Centerin päävalikon. (19) Vaihda/sivu Vaihtaa TV-kanavaa tai siirtää sivua ylös- (+) tai alaspäin ( ) käytettävissä olevien asetusten mukaan. Siirtyy DVD-levyn seuraavan kappaleen kohdalle. (20) Ohita Siirtyy suorassa TV-lähetyksessä tai tallennetussa ohjelmassa 30 sekuntia eteenpäin. Siirtyy CD-levyllä yhden kappaleen verran eteenpäin. Siirtyy television ohjelmaoppaassa 12 tuntia eteenpäin. (21) Pysäytä Pysäyttää valitun median toiston. Jos painat painiketta television katselun aikana, Windows Media Centerin taukopuskuri jatkaa tallentamista taustalla. (22) Lähetä edelleen Siirtää valittua videomediaa eteenpäin. Jos haluat nopeuttaa pikakelausta eteenpäin, paina Kelaa eteenpäin -painiketta enintään 3 kertaa. HUOMAUTUS: Kelaa eteenpäin -painike ei välttämättä toimi kaikkien videotiedostojen kanssa. Siirtää MP3-musiikkitiedostoja eteenpäin. Siirtää videota eteenpäin. Siirtää television ohjelmaopasta 3 tuntia eteenpäin. (23) Kirjoita Kirjoittaa tai valitsee halutun toiminnon, valikon tai ikkunan. 12 Luku 2 Osat

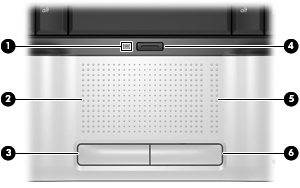

19 Kosketusalusta Osa (1) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan käynnistys/sammutuspainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. (5) Kosketusalustan säätöalue* Vierittää ylös- tai alaspäin. (6) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. *Taulukossa näkyvät tehdasasetukset. Osoitinlaitteiden asetuksia voit tarkastella ja muuttaa valitsemalla Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Hiiri. Päällä olevat osat 13

20 Näppäimet Osa (1) Esc-näppäin Näyttää järjestelmätiedot, kun sitä painetaan yhdessä Fnnäppäimen kanssa. (2) Fn-näppäin Käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai Esc-näppäimen kanssa. (3) Windows-näppäin Avaa Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Kiinteän numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä Fn-näppäimen kanssa. 14 Luku 2 Osat

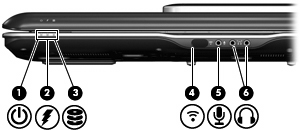

21 Edessä olevat osat Osa (1) Virran merkkivalo Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Merkkivalo ei pala: Tietokone on sammutettuna tai horrostilassa. (2) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on saavuttanut alhaisen tai kriittisen tason. Merkkivalo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu alhaiseksi. (3) Aseman merkkivalo Merkkivalo vilkkuu: Kiintolevy tai optinen asema on käytössä. (4) Käyttäjän infrapunavastaanotin Vastaanottaa kaukosäätimen signaaleja. (5) Äänituloliitäntä (mikrofoni) Tähän voit kytkeä valinnaisen stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (6) Äänilähtöliitännät (kuulokkeet) (2) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. Edessä olevat osat 15

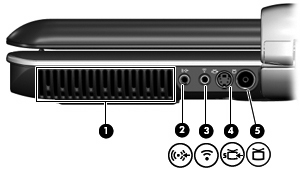

22 Takana olevat osat Vasemmalla takasivulla olevat osat Osa (1) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. (2) Infrapunalähettimen liitäntä Yhdistää tietokoneen kaapeli- tai satelliittilähetysten vastaanottoon käytettävään digiboksiin. (3) Television äänituloliitäntä Yhdistää kaapeli- tai satelliittidigiboksin TV-virittimeen ja takaa laadukkaan äänen. (4) S-videotuloliitäntä Yhdistää kaapeli- tai satelliittidigiboksin TV-virittimeen ja takaa laadukkaan kuvan. (5) RF-koaksiaalikaapelin liitäntä Käytetään koaksiaalikaapelin tai televisionantennin liittämiseen. HUOMAUTUS: Tietokoneen mukana toimitetaan RFkoaksiaalikaapelisovitin. Mallista riippuen asianmukaiseen asennukseen voidaan tarvita sovitinta. 16 Luku 2 Osat

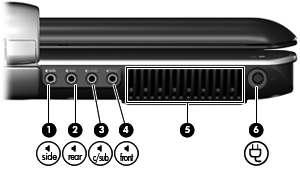

23 Oikealla takasivulla olevat osat Osa (1) Vasemman ja oikean analogisen kanavan äänilähtöliitäntä (2) Takavasemman ja -oikean analogisen kanavan äänilähtöliitäntä (3) Keskikanavan ja bassokaiuttimen analogisen kanavan lähtöliitäntä (4) Etuvasemman ja -oikean analogisen kanavan äänilähtöliitäntä Käytetään valinnaisten kaiutinten vasemman ja oikean kanavan äänilähtöliitäntänä. Käytetään valinnaisten kaiutinten takavasemman ja -oikean kanavan äänilähtöliitäntänä. Käytetään valinnaisen keskikaiuttimen ja bassokaiuttimen äänilähtöliitäntänä. Käytetään valinnaisten kaiutinten etuvasemman ja -oikean kanavan äänilähtöliitäntänä. (5) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. (6) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. Takana olevat osat 17

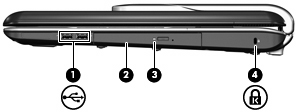

24 Oikealla sivulla olevat osat Osa (1) USB-portit (2) Näihin liitäntöihin voidaan kytkeä lisävarusteina saatavia USBlaitteita. (2) Optinen asema Lukee ja tietyissä malleissa myös kirjoittaa optisia levyjä. (3) Optisen aseman merkkivalo Merkkivalo vilkkuu: Optinen asema on käytössä. (4) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). HUOMAUTUS: Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä voi estää tietokoneen väärinkäyttöä tai sen varastamista. 18 Luku 2 Osat

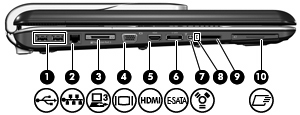

25 Vasemmalla sivulla olevat osat Osa (1) USB-portit (2) Näihin liitäntöihin voidaan kytkeä lisävarusteina saatavia USBlaitteita. (2) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (3) Laajennusportti 3 Tällä voit kytkeä tietokoneen valinnaiseen telakointilaitteeseen tai laajennusosaan. HUOMAUTUS: Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (4) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (5) HDMI-portti Tähän voit kytkeä valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision, tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. (6) esata-portti Tähän voit kytkeä tehokkaita esata-laitteita, kuten ulkoisen esata-kiintolevyn. (7) 1394-portti Tähän voit kytkeä valinnaisen IEEE tai 1394a-laitteen, kuten videokameran. (8) Digitaalisen median korttipaikan merkkivalo Merkkivalo palaa: Digitaalinen kortti on käytössä. (9) Digitaalisen median korttipaikka Tukee seuraavia lisävarusteina saatavia digitaalisia muistikortteja: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital Input/Output (SD I/O) Secure Digital (SD) -muistikortti xd-picture Card (XD) (10) ExpressCard-korttipaikka Tukee lisävarusteena saatavia ExpressCard-kortteja. Vasemmalla sivulla olevat osat 19

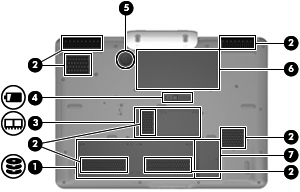

26 Pohjassa olevat osat Osa (1) Kiintolevypaikka Paikka kiintolevyjä varten. HUOMAUTUS: Joissakin tietokonemalleissa on yhden sijaan kaksi kiintolevyä. (2) Tuuletusaukot (7) Jäähdyttävät tietokoneen sisäisiä osia. (3) Muistimoduulipaikka Sisältää muistimoduulipaikat. (4) Akun vapautussalpa Vapauttaa akun akkupaikasta. (5) Bassokaiutin Sisältää bassokaiuttimen. (6) Akkupaikka Paikka akkua varten. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. (7) Mini Card -paikka (vain tietyt mallit) Paikka langatonta LAN-laitetta varten. VAROITUS: Jotta järjestelmä ei lukitu, vaihda langattoman moduulin tilalle vain sellainen moduuli, jonka oman maasi tai alueesi langattomia laitteita sääntelevä viranomainen on hyväksynyt käytettäväksi tietokoneessa. Jos vaihdat moduulin ja saat siihen liittyvän varoituksen, poista moduuli, jotta tietokone toimii taas normaalisti, ja ota yhteyttä tekniseen tukeen Ohjeen ja tuen kautta. 20 Luku 2 Osat

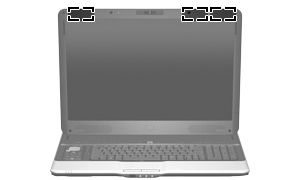

27 Langattomat antennit Tietokoneessa on mallin mukaan joko kaksi tai kolme langatonta antennia. Osa WLAN-antennit (2 tai 3)* Lähettävät ja vastaanottavat langattomien laitteiden signaaleja langattomissa lähiverkoissa (WLAN-verkoissa). *Antennit eivät näy tietokoneen ulkopuolelle. Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Langattomia laitteita koskevat säädökset löydät Sähköviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaan omaa maatasi tai aluettasi koskevasta osasta. Nämä ilmoitukset ovat Ohjeessa ja tuessa. Langattomat antennit 21

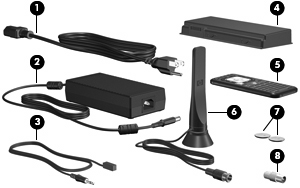

28 Lisälaitteet Osa (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Infrapunalähettimen kaapeli Yhdistää tietokoneen kaapeli- tai satelliittilähetysten vastaanottoon käytettävään digiboksiin. Kun se on liitettynä, voit vaihtaa digiboksin kanavia kaukosäätimen avulla. (4) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. (5) Kaukosäädin* Käytetään kanavien vaihtamiseen ja niiden välillä siirtymiseen. (6) TV-virittimen antenni* Vastaanottaa digitaalisia ja analogisia lähetyssignaaleja. (7) Kaukosäätimen paristot Huolehtivat kaukosäätimen virransaannista. (8) RF-koaksiaalikaapelin sovitin Yhdistää RF-koaksiaalikaapelin tietokoneeseen. *Akkujen, virtajohtojen, antennien ja kaukosäätimien ulkonäkö vaihtelee alueittain ja maittain. 22 Luku 2 Osat

29 3 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Palvelutarra: Tarrassa on tuotteen merkki ja sarjan nimi, sarjanumero (s/n) ja tuotteen numero (p/ n). Pidä nämä tiedot saatavilla, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Windows -tuotetunnus. Voit tarvita tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja lisävarusteena saatavilla olevista langattomista laitteista sekä joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langatonta lähiverkkoa (WLAN) käyttävä laite tai valinnainen Bluetooth -laite.jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty muistimoduulipaikan sisäpuolelle. 23

30 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 19 A akkupaikka 23 akkupaikka, tunnistaminen 20 akun merkkivalo, tunnistaminen 15 akun vapautussalpa, tunnistaminen 20 analogisten kanavien lähtöliitännät, tunnistaminen 17 antennit langaton 21 TV-viritin 22 aseman merkkivalo, tunnistaminen 15 B bassokaiutin, tunnistaminen 20 basson merkkivalo, tunnistaminen 6 basson äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 6 basson äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 6 Bluetooth-tarra 23 C Caps Lock -merkkivalo, tunnistaminen 5 Certificate of Authenticity -aitoustodistustarra 23 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 19 digitaalisen median korttipaikka, tunnistaminen 19 diskantin merkkivalo, tunnistaminen 6 diskantin äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 6 diskantin äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 6 diskanttipainike, tunnistaminen 6 DVD-painike, tunnistaminen 5 E edellinen/taaksepäinkelauspainike, tunnistaminen 5 esata-portti, tunnistaminen 19 Esc-näppäin, tunnistaminen 14 ExpressCard-korttipaikka, tunnistaminen 19 F Fn-näppäin, tunnistaminen 14 H HDMI-portti, tunnistaminen 19 HP Dockable Media Center - kaukosäädin, tunnistaminen 6 HP Webcam, tunnistaminen 3 HP Webcam -kallistin, tunnistaminen 3 HP Webcam -merkkivalo, tunnistaminen 3 I IEEE portti, tunnistaminen 19 infrapunalähettimen kaapeli, tunnistaminen 22 infrapunalähettimen liitäntä, tunnistaminen 16 infrapunavastaanotin, tunnistaminen 15 J johto, virta 22 K kaapelit, infrapunalähettimen kaapeli 22 kaiuttimet, tunnistaminen 3 kallistin, HP Webcam, tunnistaminen 3 kamera, tunnistaminen 3 kameran kallistin, tunnistaminen 3 kameran merkkivalo, tunnistaminen 3 kaukosäädin, tunnistaminen 22 kaukosäätimen painikkeet, tunnistaminen 6 kaukosäätimen paristot, tunnistaminen 22 kaukosäätimen vapautuspainike, tunnistaminen 5 kiintolevypaikka, tunnistaminen 20 kosketusalusta, tunnistaminen 13 Kosketusalustan käynnistys/ sammutuspainike 13 kosketusalustan merkkivalo, tunnistaminen 13 kosketusalustan merkkivalot, tunnistaminen 13 kosketusalustan säätöalue, tunnistaminen 13 kuulokeliitännät (äänilähtö) Hakemisto

31 käyttöjärjestelmä Microsoft Certificate of Authenticity -tarra 23 tuotetunnus 23 L laajennusportti, tunnistaminen 19 langattoman laitteen hyväksyntätarra 23 langattoman laitteen merkkivalo, tunnistaminen 6 langattoman laitteen painike, tunnistaminen 6 langattomat antennit 21 liitin, virta 17 liitännät analogisten kanavien lähtöliitännät 17 infrapunalähetin 16 RF-koaksiaalikaapeli 16 RJ-45 (verkko) 19 S-videotulo 16 Television äänitulo 16 äänilähtö (kuulokkeet) 15 äänitulo (mikrofoni) 15 M mediapainike, tunnistaminen 4 mediatoimintopainikkeet, tunnistaminen 5 merkkivalot akku 15 asema 15 basso 6 basson äänenvoimakkuuden lisäys 6 basson äänenvoimakkuuden vähennys 6 Caps Lock 5 digitaalisen median korttipaikka 19 diskantin äänenvoimakkuuden lisäys 6 diskantin äänenvoimakkuuden vähennys 6 diskantti 6 HP Webcam 3 kosketusalusta 13 langaton 6 mykistys 6 Num Lock 6 optinen asema 6, 18 virta 4, 15 äänen mykistys 6 äänenvoimakkuuden lisäys 6 äänenvoimakkuuden vähennys 6 Microsoft Certificate of Authenticity -tarra 23 mikrofoniliitäntä (äänitulo) 15 mikrofonit, sisäiset, tunnistaminen 3 Mini Card -paikka, tunnistaminen 20 muistimoduulipaikka, tunnistaminen 20 mykistyksen merkkivalo, tunnistaminen 6 mykistyspainike, tunnistaminen 6 N nimet palvelutarra 23 numeronäppäimistön näppäimet, tunnistaminen 14 Num Lock -merkkivalo, tunnistaminen 6 näppäimet Esc 14 Fn 14 numeronäppäimistö 14 toiminto 14 Windows 14 Windows-sovellusnäppäin 14 näytön kytkin, tunnistaminen 3 näytön portti, ulkoinen näyttö 19 O optinen asema, tunnistaminen 18 optisen aseman merkkivalo, tunnistaminen 6, 18 optisen aseman painike, tunnistaminen 6 osat edessä olevat 15 lisälaitteistot 22 näyttö 3 oikealla sivulla olevat 18 pohjassa olevat 20 päällä olevat 4 takana olevat 16 vasemmalla sivulla olevat 19 P paikat akku 20, 23 digitaalinen media 19 ExpressCard 19 kiintolevy 20 Mini Card 20 muistimoduuli 20 vaijerilukko 18 painikkeet diskantti 6 DVD 5 edellinen/taaksepäinkelaus 5 kaukosäätimen vapautus 5 kosketusalusta 13 kosketusalustan käynnistys/ sammutus 13 langaton 6 media 4 optinen asema 6 pysäytä 5 seuraava/eteenpäinkelaus 5 teatteritila 5 toista/tauko 5 TV-toisto 5 vapautus, kaukosäädin 5 virta 4 äänen mykistys 6 palvelutarra 23 paristot kaukosäädin 22 tietokone 22 portit esata 19 HDMI 19 laajennus 19 ulkoinen näyttö 19 USB 18, 19 pysäytä-painike, tunnistaminen 5 R RF-koaksiaalikaapelin liitäntä, tunnistaminen 16 RF-koaksiaalikaapelin sovitin, tunnistaminen 22 Hakemisto 25

32 RJ-45 (verkko) -liitäntä, tunnistaminen 19 S salpa, akun vapauttaminen 20 sarjanumero, tietokone 23 Seuraava/eteenpäinkelauspainike, tunnistaminen 5 sisäinen näytön kytkin, tunnistaminen 3 sisäiset mikrofonit, tunnistaminen 3 sormenjälkitunnistin, tunnistaminen 6 sovellusnäppäin, Windows 14 S-videotuloliitäntä, tunnistaminen 16 säätöalueet, kosketusalusta 13 T tarrat Bluetooth 23 langattoman laitteen hyväksyntä 23 Microsoft Certificate of Authenticity -aitoustodistus 23 viranomaisten ilmoitukset 23 WLAN 23 teatteritila-painike, tunnistaminen 5 Television äänituloliitäntä, tunnistaminen 16 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 23 toimintonäppäimet, tunnistaminen 14 toista/tauko-painike, tunnistaminen 5 tuotetunnus 23 tuotteen nimi ja numero, tietokone 23 tuuletusaukot, tunnistaminen 16, 17, 20 TV-toiston painike, tunnistaminen 5 TV-virittimen antenni, tunnistaminen 22 U ulkoisen näytön portti, tunnistaminen 19 USB-portit, tunnistaminen 18, 19 V vaijerilukon kiinnityspaikka, tunnistaminen 18 vapautuspainike, kaukosäädin, tunnistaminen 5 verkkovirtalaite, tunnistaminen 22 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 23 Viranomaisten ilmoitukset -tarra 23 virran merkkivalot, tunnistaminen 4, 15 virtajohto, tunnistaminen 22 virtaliitin, tunnistaminen 17 virtapainike, tunnistaminen 4 W Web-kamera, tunnistaminen 3 Web-kameran kallistin, tunnistaminen 3 Web-kameran merkkivalo, tunnistaminen 3 Windows-näppäin, tunnistaminen 14 Windows-sovellusnäppäin, tunnistaminen 14 WLAN-laite 23 WLAN-tarra 23 Ä äänen mykistyksen merkkivalo, tunnistaminen 6 äänen mykistyspainike, tunnistaminen 6 äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 6 äänenvoimakkuuden säätöalue, tunnistaminen 6 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 6 äänilähtöliitännät (kuulokkeet), tunnistaminen 15 äänituloliitäntä (mikrofoni), tunnistaminen Hakemisto
