1 Kannettavan esittely Käyttöopas

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: Huhtikuu 2007 Oppaan osanumero:

3 Tuoteilmoitus Käyttöoppaassa kuvataan useimmille malleille yhteiset toiminnot. Kaikki toiminnot eivät välttämättä ole käytettävissä omassa tietokoneessasi. iii

4 iv Tuoteilmoitus

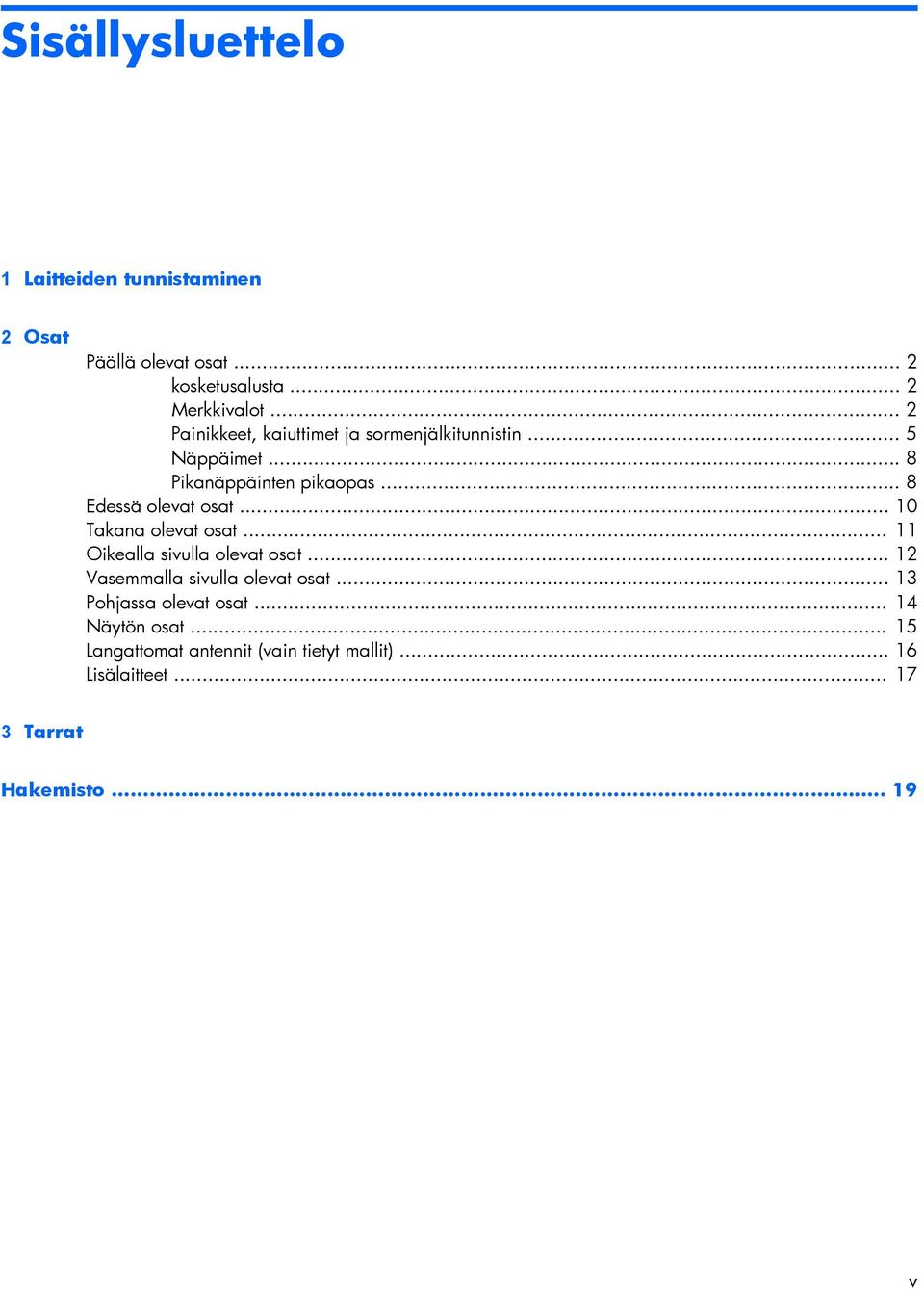

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Päällä olevat osat... 2 kosketusalusta... 2 Merkkivalot... 2 Painikkeet, kaiuttimet ja sormenjälkitunnistin... 5 Näppäimet... 8 Pikanäppäinten pikaopas... 8 Edessä olevat osat Takana olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Näytön osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Hakemisto v

6 vi

7 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. 1

8 2 Osat Päällä olevat osat kosketusalusta Kohde (1) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. Kullanruskea: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. (5) Kosketusalustan vaakasuuntainen vieritysalue* Vierittää ylös- tai alaspäin. (6) Kosketusalustan käynnistys/sammutuspainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. *Taulukossa näkyvät tehdasasetukset. Osoitinlaitteiden asetuksia voit tarkastella ja muuttaa valitsemalla Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Hiiri. Merkkivalot HUOMAUTUS: Katso kuvaa, joka vastaa eniten tietokonettasi. 2 Luku 2 Osat

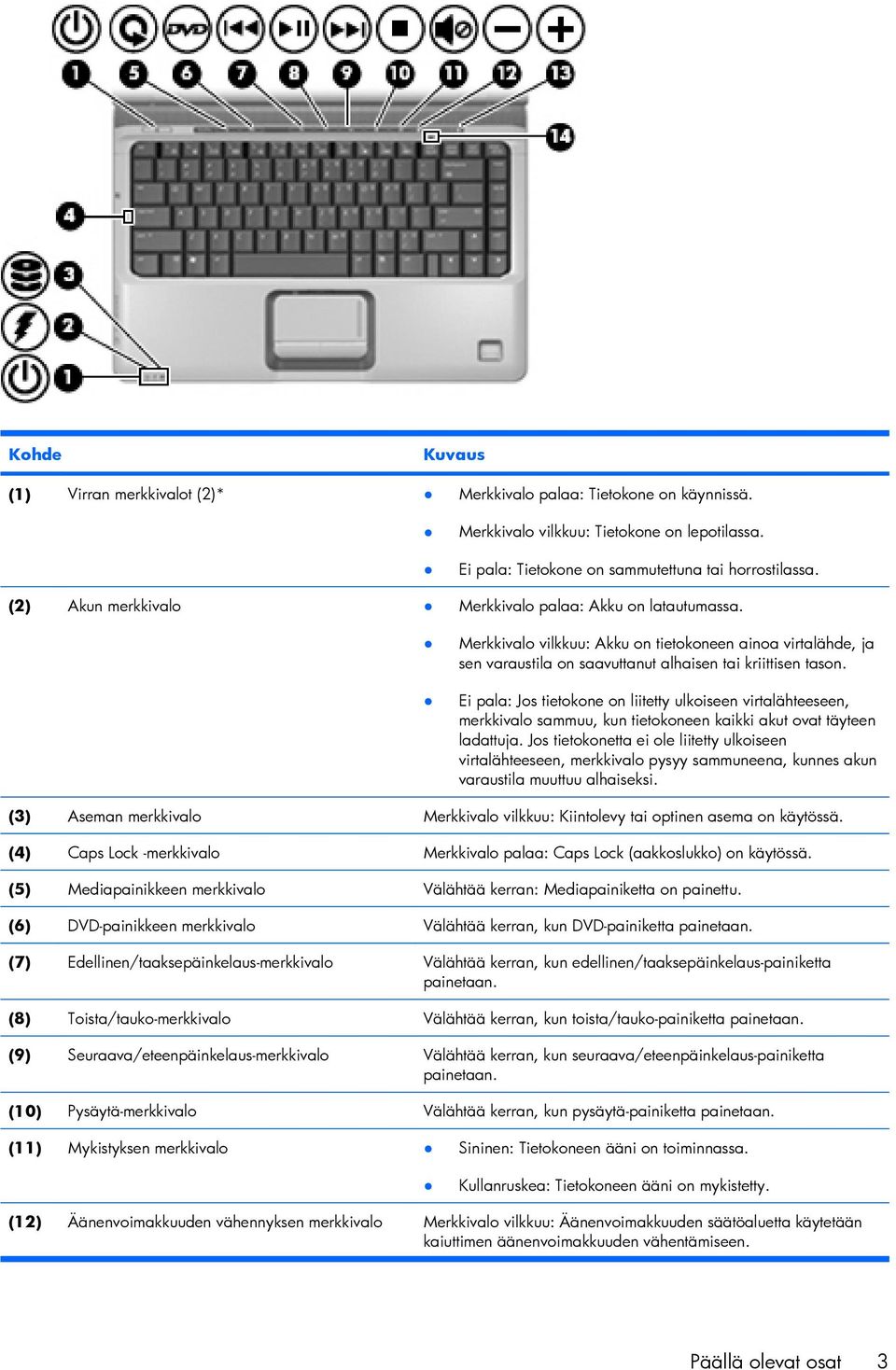

9 Kohde (1) Virran merkkivalot (2)* Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai horrostilassa. (2) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on saavuttanut alhaisen tai kriittisen tason. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu alhaiseksi. (3) Aseman merkkivalo Merkkivalo vilkkuu: Kiintolevy tai optinen asema on käytössä. (4) Caps Lock -merkkivalo Merkkivalo palaa: Caps Lock (aakkoslukko) on käytössä. (5) Mediapainikkeen merkkivalo Välähtää kerran: Mediapainiketta on painettu. (6) DVD-painikkeen merkkivalo Välähtää kerran, kun DVD-painiketta painetaan. (7) Edellinen/taaksepäinkelaus-merkkivalo Välähtää kerran, kun edellinen/taaksepäinkelaus-painiketta painetaan. (8) Toista/tauko-merkkivalo Välähtää kerran, kun toista/tauko-painiketta painetaan. (9) Seuraava/eteenpäinkelaus-merkkivalo Välähtää kerran, kun seuraava/eteenpäinkelaus-painiketta painetaan. (10) Pysäytä-merkkivalo Välähtää kerran, kun pysäytä-painiketta painetaan. (11) Mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Kullanruskea: Tietokoneen ääni on mykistetty. (12) Äänenvoimakkuuden vähennyksen merkkivalo Merkkivalo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. Päällä olevat osat 3

10 Kohde (13) Äänenvoimakkuuden lisäyksen merkkivalo Merkkivalo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (14) Num Lock -merkkivalo Merkkivalo palaa: Num Lock (numerolukitus) on päällä tai upotettu numeronäppäimistö on käytössä. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. Kohde (1) Virran merkkivalot (2)* Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai horrostilassa. (2) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on saavuttanut alhaisen tai kriittisen tason. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu alhaiseksi. (3) Aseman merkkivalo Merkkivalo vilkkuu: Kiintolevy tai optinen asema on käytössä. (4) Caps Lock -merkkivalo Merkkivalo palaa: Caps Lock (aakkoslukko) on käytössä. (5) Mediapainikkeen merkkivalo Välähtää kerran: Mediapainiketta on painettu. (6) Mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Kullanruskea: Tietokoneen ääni on mykistetty. (7) Äänenvoimakkuuden vähennyksen merkkivalo Merkkivalo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. (8) Äänenvoimakkuuden lisäyksen merkkivalo Merkkivalo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. 4 Luku 2 Osat

11 Kohde (9) Num Lock -merkkivalo Merkkivalo palaa: Num Lock (numerolukitus) on päällä tai upotettu numeronäppäimistö on käytössä. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. Painikkeet, kaiuttimet ja sormenjälkitunnistin HUOMAUTUS: Katso kuvaa, joka vastaa eniten tietokonettasi. Kohde (1) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta. Kun tietokone on lepotilassa, voit poistua lepotilasta painamalla virtapainiketta lyhyesti. Kun tietokone on horrostilassa, voit poistua horrostilasta painamalla virtapainiketta lyhyesti. (2) Kaiuttimet (2) Toistavat äänen. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallintaasetukset. Päällä olevat osat 5

12 Kohde (3) Mediapainike Käynnistää QuickPlay-ohjelman (malleissa, joihin QuickPlay on asennettu valmiiksi). Käynnistää DVDPlay-ohjelman (malleissa, joihin DVDPlay on asennettu valmiiksi). HUOMAUTUS: Jos tietokone on asetettu vaatimaan kirjautumissalasanaa, sinua voidaan pyytää kirjautumaan Windowsiin. QuickPlay tai DVDPlay käynnistyy kirjautumisen jälkeen. Lisäohjeita saat QuickPlayn tai DVDPlayn käytönaikaisesta ohjeesta. (4) DVD-painike Käynnistää QuickPlay-ohjelman DVD-levyjen toistotoiminnon. HUOMAUTUS: Jos tietokone on asetettu vaatimaan kirjautumissalasanaa, sinua voidaan pyytää kirjautumaan Windowsiin. QuickPlay käynnistyy kirjautumisen jälkeen. Lisäohjeita saat QuickPlayn käytönaikaisesta ohjeesta. (5) Edellinen/taaksepäinkelaus-painike Toistaa levyn edellisen raidan tai osan, kun tätä painiketta painetaan kerran. Kelaa median alkuun, kun painiketta painetaan samanaikaisesti fn-näppäimen kanssa. (6) Toista/tauko-painike Toistaa median tai keskeyttää sen toiston. (7) Seuraava/eteenpäinkelaus-painike Toistaa seuraavan kappaleen tai osan, kun painiketta painetaan kerran. Kelaa mediaa eteenpäin, kun painiketta painetaan yhdessä fn-näppäimen kanssa. (8) Pysäytä-painike Pysäyttää toiston. (9) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (10) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta, ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. (11) Sormenjälkitunnistin Windowsiin voidaan kirjautua sormenjälkitunnistimen avulla salasanatunnistuksen sijasta. *Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. 6 Luku 2 Osat

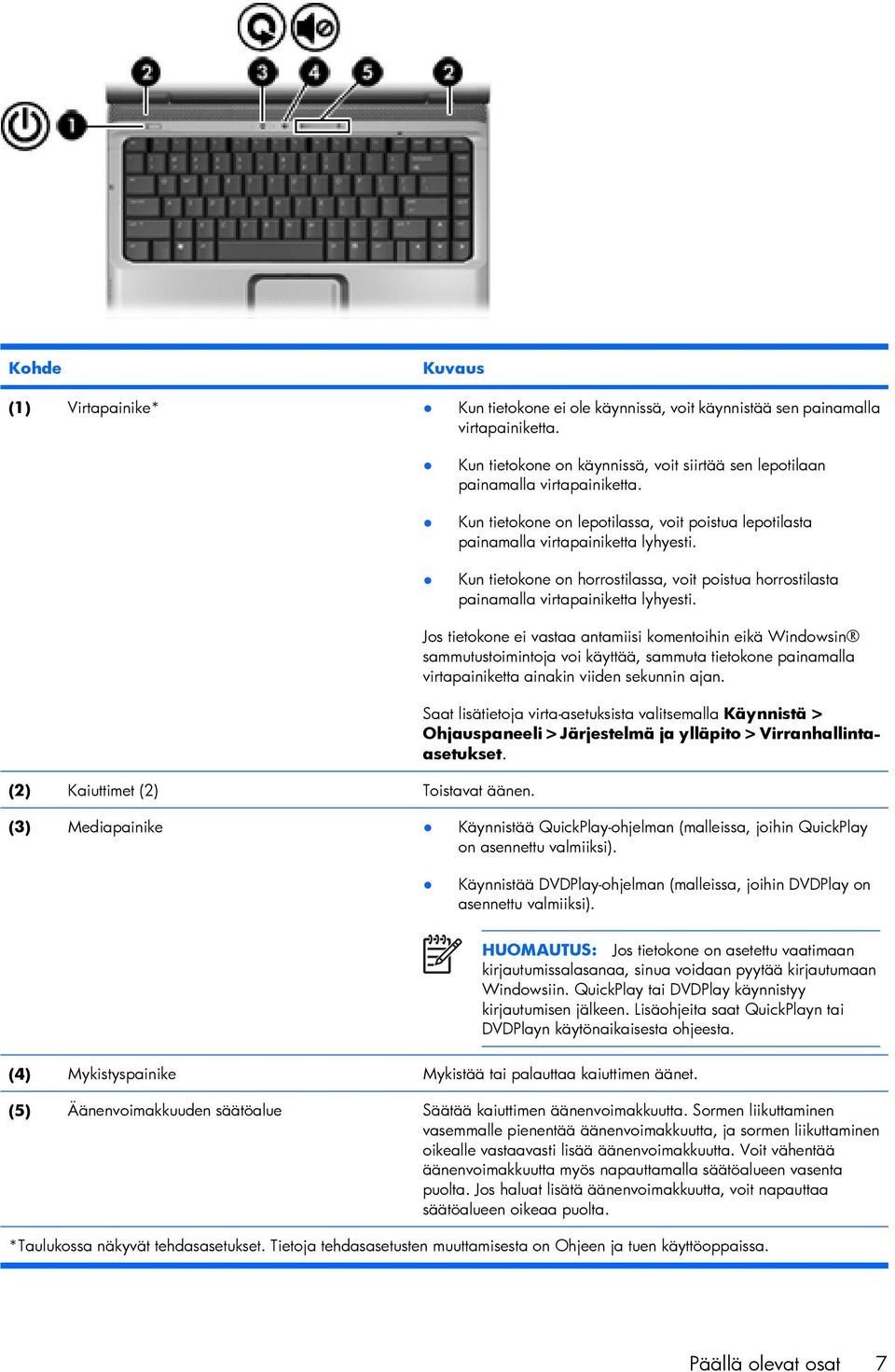

13 Kohde (1) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta. Kun tietokone on lepotilassa, voit poistua lepotilasta painamalla virtapainiketta lyhyesti. Kun tietokone on horrostilassa, voit poistua horrostilasta painamalla virtapainiketta lyhyesti. (2) Kaiuttimet (2) Toistavat äänen. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallintaasetukset. (3) Mediapainike Käynnistää QuickPlay-ohjelman (malleissa, joihin QuickPlay on asennettu valmiiksi). Käynnistää DVDPlay-ohjelman (malleissa, joihin DVDPlay on asennettu valmiiksi). HUOMAUTUS: Jos tietokone on asetettu vaatimaan kirjautumissalasanaa, sinua voidaan pyytää kirjautumaan Windowsiin. QuickPlay tai DVDPlay käynnistyy kirjautumisen jälkeen. Lisäohjeita saat QuickPlayn tai DVDPlayn käytönaikaisesta ohjeesta. (4) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (5) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta, ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. *Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. Päällä olevat osat 7

14 Näppäimet Kohde (1) esc-näppäin Näyttää järjestelmätiedot, kun sitä painetaan yhdessä fnnäppäimen kanssa. (2) fn-näppäin Näppäin käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai esc-näppäimen kanssa. (3) Windows-näppäin Avaa Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä fn-näppäimen kanssa. Pikanäppäinten pikaopas Toiminto Järjestelmätietojen tarkistaminen Ohjeen ja tuen avaaminen Tulostusasetusikkunan avaaminen Internet-selaimen avaaminen Siirtyminen tietokoneen näytön ja ulkoisen näytön välillä Horrostilan käynnistäminen QuickLock-toiminnon ottaminen käyttöön Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen Kutsunäppäin fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 8 Luku 2 Osat

15 Toiminto CD-äänilevyn tai DVD-levyn toistaminen, toiston keskeyttäminen tai toiston jatkaminen CD-äänilevyn tai DVD-levyn toiston pysäyttäminen CD-äänilevyn tai DVD-levyn edellisen raidan tai osan toistaminen CD- tai DVD-levyn seuraavan raidan toistaminen Kutsunäppäin fn+f9 fn+f10 fn+f11 fn+f12 Päällä olevat osat 9

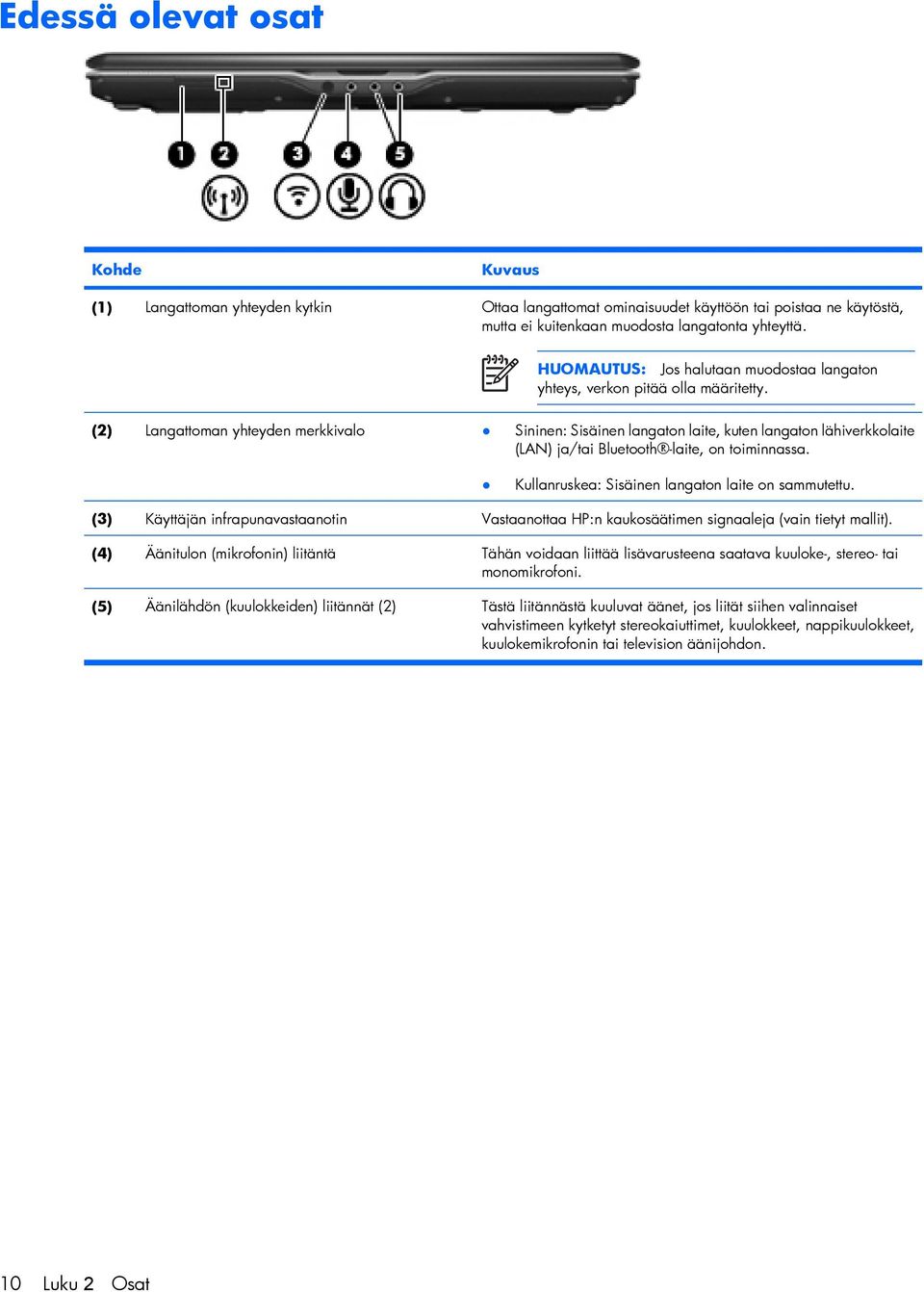

16 Edessä olevat osat Kohde (1) Langattoman yhteyden kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. HUOMAUTUS: Jos halutaan muodostaa langaton yhteys, verkon pitää olla määritetty. (2) Langattoman yhteyden merkkivalo Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. Kullanruskea: Sisäinen langaton laite on sammutettu. (3) Käyttäjän infrapunavastaanotin Vastaanottaa HP:n kaukosäätimen signaaleja (vain tietyt mallit). (4) Äänitulon (mikrofonin) liitäntä Tähän voidaan liittää lisävarusteena saatava kuuloke-, stereo- tai monomikrofoni. (5) Äänilähdön (kuulokkeiden) liitännät (2) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. 10 Luku 2 Osat

17 Takana olevat osat Kohde Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. VAROITUS: Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. Takana olevat osat 11

18 Oikealla sivulla olevat osat Kohde (1) Optinen asema Lukee ja tietyissä malleissa myös kirjoittaa optisia levyjä. (2) Optisen aseman merkkivalo Merkkivalo vilkkuu: Optinen asema on käytössä. (3) USB-portit (2) Tähän voit kytkeä valinnaisen USB-laitteen. (4) RJ-11 (modeemi) -liitäntä Tähän liitäntään voit kytkeä modeemikaapelin. (5) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. 12 Luku 2 Osat

19 Vasemmalla sivulla olevat osat Kohde (1) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). HUOMAUTUS: Vaijerilukon tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei välttämättä riitä estämään niitä. (2) S-videolähtöliitäntä Tähän voit kytkeä valinnaisen S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (3) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (4) Laajennusportti 3 Tähän voit kytkeä valinnaisen laajennusosan. HUOMAUTUS: Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (5) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (6) HDMI-portti (vain tietyt mallit) Tähän voit kytkeä valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision, tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. HUOMAUTUS: Mallista riippuen tietokoneessa voi olla HDMI-portti tai USB-portti. (7) 1394-portti Tähän voit kytkeä valinnaisen IEEE tai 1394a -laitteen, kuten videokameran. (8) Digitaalisen median korttipaikka Tukee seuraavia lisävarusteina saatavia digitaalisia muistikortteja: Secure Digital (SD) -muistikortti, MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MSP), xd-picture Card (XD). (9) Digitaalisen median korttipaikan merkkivalo Merkkivalo palaa: Digitaalinen kortti on käytössä. (10) ExpressCard-korttipaikka Tukee lisävarusteena saatavia ExpressCard/54-kortteja. Vasemmalla sivulla olevat osat 13

20 Pohjassa olevat osat Kohde (1) Akkupaikka Paikka akkua varten. (2) SIM-korttipaikka (vain tietyt mallit) Sisältää SIM-kortin. SIM-korttipaikka sijaitsee akkupaikan sisäpuolella. (3) Akun vapautussalpa Vapauttaa akun akkupaikasta. (4) Mini Card -lokerot (2) (vain tietyt mallit) Sisältää LAN-kortin (vain tietyt mallit) tai langattoman WAN-laitteen (vain tietyt mallit). VAROITUS: WLAN Mini Card- ja WWAN Mini Card - kortit eivät ole vaihtokelpoisia keskenään. HUOMAUTUS: Mallista riippuen tietokoneessa voi olla yksi tai kaksi Mini Card -lokeroa. HUOMAUTUS: Asenna paikkaan vain Mini Card -laite, jonka maasi tai alueesi langattomia laitteita valvova viranomainen on hyväksynyt käytettäväksi tietokoneessa. Näin estät järjestelmän lukkiutumisen ja virheilmoitukset. Jos vaihdat laitteen ja saat virheilmoituksen, palauta tietokoneen toiminta irrottamalla laite. Ota sen jälkeen yhteys tekniseen tukeen valitsemalla Käynnistä > Ohje ja tuki > Ota yhteys tuotetukeen. (5) Tuuletusaukot (3) Jäähdyttävät tietokoneen sisäisiä osia. VAROITUS: Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. (6) Muistimoduulipaikka Sisältää muistimoduulipaikat. (7) Kiintolevypaikka Paikka kiintolevyä varten. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. 14 Luku 2 Osat

21 Näytön osat Kohde (1) Sisäiset mikrofonit (2) Tallentavat ääntä. HUOMAUTUS: Jos kunkin avautuvan mikrofonin vieressä on mikrofonikuvake, tietokoneessa on sisäisiä mikrofoneja. (2) Sisäisen kameran merkkivalo (vain tietyt mallit) Merkkivalo palaa: Sisäinen kamera on käytössä. (3) Sisäänrakennettu kamera (vain tietyt mallit) Nauhoittaa videon ja sieppaa pysäytyskuvia. (4) Sisäinen näytön kytkin Sammuttaa näytön, kun näyttö suljetaan tietokoneen ollessa käynnissä. Näytön osat 15

22 Langattomat antennit (vain tietyt mallit) Kohde (1) WWAN-antennit (2) (vain tietyt mallit)* Muodosta yhteys suuralueverkkoihin (WWAN) langattomien signaalien lähettämistä ja vastaanottamista varten. (2) WLAN-antennit (2 tai 3) (vain tietyt mallit)* Muodosta yhteys langattomiin lähiverkkoihin (WLAN) langattomien signaalien lähettämistä ja vastaanottamista varten. *Antennit eivät näy tietokoneen ulkopuolelle. Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. 16 Luku 2 Osat

23 Lisälaitteet Kohde (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. *Akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. Lisälaitteet 17

24 3 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Service tag -huoltotarra: Sisältää tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot käsillä, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Windows -tuotetunnus. Voit tarvita tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty kiintolevypaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja lisävarusteena saatavilla olevista langattomista laitteista sekä joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite.jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman yhteyden hyväksyntätarrat on kiinnitetty kiintolevypaikan sisäpuolelle. SIM-tarra (vain tietyt mallit): Sisältää SIM-kortin ICCID (Integrated Circuit Card Identifier) -tunnuksen. Tämä tarra on kiinnitetty akkupaikan sisäpuolelle. HP Broadband Wireless -moduulin sarjanumerotarra (vain tietyt mallit): Sisältää HP Broadband Wireless -moduulin sarjanumeron. Tämä tarra on kiinnitetty akkupaikan sisäpuolelle. 18 Luku 3 Tarrat

25 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 13 A akku, tunnistaminen 17 akkupaikka 18 akkupaikka, tunnistaminen 14 akun merkkivalo, tunnistaminen 3, 4 akun vapautussalpa, tunnistaminen 14 antennit 16 aseman merkkivalo, tunnistaminen 3, 4 B Bluetooth-tarra 18 C Caps Lock -merkkivalo, tunnistaminen 3, 4 Certificate of Authenticity -aitoustodistustarr a 18 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 13 digitaalisen median korttipaikka, tunnistaminen 13 DVD-painike, tunnistaminen 6 DVD-painikkeen merkkivalo, tunnistaminen 3 E edellinen/taaksepäinkelausmerkkivalo, tunnistaminen 3 edellinen/taaksepäinkelauspainike, tunnistaminen 6 Esc-näppäin, tunnistaminen 8 ExpressCard-korttipaikka, tunnistaminen 13 F fn-näppäin, tunnistaminen 8 H HDMI-portti, tunnistaminen 13 horrostilan kutsunäppäin 8 horrostilan käynnistäminen 8 I IEEE portti, tunnistaminen 13 infrapunavastaanotin, tunnistaminen 10 J johto, virta 17 K kaiuttimet, tunnistaminen 5, 7 kamera, tunnistaminen 15 kiintolevypaikka, tunnistaminen 14 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 Kosketusalustan käynnistys/ sammutuspainike 2 kosketusalustan merkkivalo, tunnistaminen 2 kuulokeliitännät (äänilähtö) 10 käyttöjärjestelmä Microsoft Certificate of Authenticity -tarra 18 tuotetunnus 18 L laajennusportti, tunnistaminen 13 langattoman laitteen hyväksyntätarra 18 langattoman yhteyden kytkin, tunnistaminen 10 langattoman yhteyden merkkivalo, tunnistaminen 10 langattomat antennit 16 liitin, virta 12 liitännät RJ-11 (modeemi) 12 RJ-45 (verkko) 13 S-videolähtö 13 äänilähtö (kuulokkeet) 10 äänitulon (mikrofonin) liitäntä 10 lokerot Mini Card 14 muistimoduuli 14 M mediapainike, tunnistaminen 6, 7 mediapainikkeen merkkivalo, tunnistaminen 3, 4 mediatoimintojen merkkivalot, tunnistaminen 3 mediatoimintopainikkeet, tunnistaminen 6 merkkivalot akku 3, 4 asema 3, 4 Caps Lock 3, 4 Digitaalisen median korttipaikka 13 DVD-painike 3 edellinen/taaksepäinkelaus 3 kosketusalusta 2 langaton 10 mediapainike 3, 4 Hakemisto 19

26 mykistys 3, 4 Num Lock 4, 5 optinen asema 12 pysäytä 3 seuraava/eteenpäinkelaus 3 sisäinen kamera 15 toista/tauko 3 virta 3, 4 äänen mykistys 3, 4 äänenvoimakkuuden lisäys 4 äänenvoimakkuuden vähennys 3, 4 Microsoft Certificate of Authenticity - tarra 18 mikrofonin (äänitulon) liitäntä 10 Mini Card -lokerot, tunnistaminen 14 modeemin hyväksyntätarra 18 muistimoduulipaikka, tunnistaminen 14 mykistyksen merkkivalo, tunnistaminen 3, 4 mykistyspainike, tunnistaminen 6, 7 N Num Lock -merkkivalo, tunnistaminen 4, 5 näppäimet esc 8 fn 8 näppäimistö 8 toiminto 8 Windows 8 Windows-sovellusnäppäin 8 näppäimistön näppäimet, tunnistaminen 8 näytön kytkin, tunnistaminen 15 näytön portti, ulkoinen näyttö 13 O optinen asema, tunnistaminen 12 optisen aseman merkkivalo, tunnistaminen 12 osat edessä olevat 10 lisälaitteistot 17 näyttö 15 oikealla sivulla olevat 12 pohjassa olevat 14 päällä olevat 2 takana olevat 11 vasemmalla sivulla olevat 13 P paikat akku 14, 18 digitaalinen media 13 ExpressCard 13 kiintolevy 14 muistimoduuli 14 SIM-kortti 14 vaijerilukko 13 painikkeet DVD 6 edellinen/taaksepäinkelaus 6 kosketusalusta 2 kosketusalustan käynnistys/ sammutus 2 media 6, 7 pysäytä 6 seuraava/eteenpäinkelaus 6 toista/tauko 6 virta 5, 7 äänen mykistys 6, 7 pikanäppäinten pikaopas 8 portit HDMI 13 laajennus 13 ulkoinen näyttö 13 USB 12 pysäytä-merkkivalo, tunnistaminen 3 pysäytä-painike, tunnistaminen 6 R RJ-11 (modeemi) -liitäntä, tunnistaminen 12 RJ-45 (verkko) -liitäntä, tunnistaminen 13 S salpa, akun vapauttaminen 14 sarjanumero, tietokone 18 Service tag -huoltotarra 18 seuraava/eteenpäinkelausmerkkivalo, tunnistaminen 3 Seuraava/eteenpäinkelaus-painike, tunnistaminen 6 SIM-korttipaikka, tunnistaminen 14 sisäinen kamera, tunnistaminen 15 sisäinen näytön kytkin, tunnistaminen 15 sisäisen kameran merkkivalo, tunnistaminen 15 sisäiset mikrofonit, tunnistaminen 15 sormenjälkitunnistin, tunnistaminen 6 sovellusnäppäin, Windows 8 S-videolähtöliitäntä, tunnistaminen 13 T tarrat Bluetooth 18 langattoman laitteen hyväksyntä 18 Microsoft Certificate of Authenticity -aitoustodistus 18 modeemin hyväksyntä 18 Service tag -huoltotarra 18 viranomaisten ilmoitukset 18 WLAN 18 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 18 modeemin hyväksyntätarra 18 toimintonäppäimet, tunnistaminen 8 toista/tauko-merkkivalo, tunnistaminen 3 toista/tauko-painike, tunnistaminen 6 tuotetunnus 18 tuotteen nimi ja numero, tietokone 18 tuuletusaukot, tunnistaminen 11, 14 U ulkoisen näytön portti, tunnistaminen 13 USB-portit, tunnistaminen 12 V vaijerilukon kiinnityspaikka, tunnistaminen Hakemisto

27 verkkovirtalaite, tunnistaminen 17 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 18 modeemin hyväksyntätarra 18 Viranomaisten ilmoitukset -tarra 18 virran merkkivalot, tunnistaminen 3, 4 virtajohto, tunnistaminen 17 virtaliitin, tunnistaminen 12 virtapainike, tunnistaminen 5, 7 W Windows-näppäin, tunnistaminen 8 Windows-sovellusnäppäin, tunnistaminen 8 WLAN-laite 18 WLAN-tarra 18 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 4 äänenvoimakkuuden säätöalue, tunnistaminen 6, 7 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 3, 4 äänilähdön (kuulokkeiden) liitännät, tunnistaminen 10 äänitulon (mikrofonin) liitäntä, tunnistaminen 10 Hakemisto 21
