1 Kannettavan esittely Käyttöopas

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Toinen painos: Kesäkuu 2007 Asiakirjan osanumero:

3 Tuotetta koskeva ilmoitus Tässä oppaassa on tietoja ominaisuuksista, jotka ovat yhteisiä useimmille malleille. Oma tietokoneesi ei välttämättä sisällä kaikkia näistä ominaisuuksista. FIWW iii

4 iv Tuotetta koskeva ilmoitus FIWW

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet, kaiuttimet ja sormenjälkitunnistimet... 4 Näppäimet... 6 Pikanäppäinten pikaopas... 6 Edessä olevat osat... 8 Takana olevat osat... 9 Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Näytön osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Hakemisto FIWW v

6 vi FIWW

7 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. HUOMAUTUS: Windowsin sisältämä käyttäjätilien hallintaominaisuus parantaa tietokoneen suojausta. Järjestelmä saattaa kysyä käyttöoikeuksia tai salasanaa tiettyjen tehtävien, kuten sovellusten asentamisen, ohjelmien suorittamisen tai Windows-asetusten muuttamisen yhteydessä. Lisätietoja on Windowsin online-ohjeessa. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. FIWW 1

8 2 Osat Päällä olevat osat Kosketusalusta Kohde (1) Kosketusalustan merkkivalo Sininen: kosketusalusta on käytössä. Keltainen: kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan virtapainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. (5) Kosketusalustan pystysuuntainen vieritysalue* Vierittää ylös- tai alaspäin. (6) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. *Taulukossa näkyvät tehdasasetukset. Jos haluat tarkastella osoitinlaitteen asetuksia tai muuttaa niitä, valitse Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Hiiri. 2 Luku 2 Osat FIWW

9 Merkkivalot Kohde (1) Virran merkkivalot (2)* Valo palaa: Tietokone on käynnissä. Valo vilkkuu: Tietokone on lepotilassa. Valo ei pala: Tietokoneen virta on katkaistu, tai tietokone on syvässä lepotilassa. (2) Akun merkkivalo Valo palaa: Akku on latautumassa. Valo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on heikko tai kriittisen heikko. Valo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo sammuu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (3) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. (4) Caps lock -merkkivalo Valo palaa: Aakkoslukko (caps lock) on käytössä. (5) Media-painikkeen merkkivalo Välähtää kerran, kun Media-painiketta painetaan. (6) DVD-painikkeen merkkivalo Välähtää kerran, kun DVD-painiketta painetaan. (7) Edellinen / kelaa alkuun -merkkivalo Välähtää kerran, kun Edellinen / Kelaa alkuun -painiketta painetaan. (8) Toista/tauko-merkkivalo Välähtää kerran, kun toista/tauko-painiketta painetaan. (9) Seuraava / kelaa eteenpäin -merkkivalo Välähtää kerran, kun Seuraava / Kelaa eteenpäin -painiketta painetaan. (10) Pysäytä-merkkivalo Välähtää kerran, kun Pysäytä-painiketta painetaan. (11) Mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Keltainen: Tietokoneen ääni on mykistetty. FIWW Päällä olevat osat 3

10 Kohde (12) Äänenvoimakkuuden vähennyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. (13) Äänenvoimakkuuden lisäyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (14) Num lock -merkkivalo Valo palaa: Numerolukitus (num lock) tai upotettu numeronäppäimistö on käytössä. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. Painikkeet, kaiuttimet ja sormenjälkitunnistimet Kohde (1) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta. Kun tietokone on lepotilassa, voit siirtyä takaisin normaalitilaan painamalla virtapainiketta nopeasti. Kun tietokone on syvässä lepotilassa, voit siirtyä takaisin normaalitilaan painamalla virtapainiketta nopeasti. 4 Luku 2 Osat FIWW

11 Kohde (2) Kaiuttimet (2) Tuottavat äänen. Jos tietokone ei vastaa komentoihin eikä Windows virrankatkaisutoimintoja voi käyttää, katkaise tietokoneesta virta pitämällä virtapainiketta alhaalla vähintään viisi sekuntia. Virranhallinta-asetuksia koskevia lisätietoja saa valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallinta-asetukset. (3) Media-painike Käynnistää QuickPlay-ohjelman (malleissa, joihin QuickPlayohjelma on asennettu valmiiksi). Käynnistää DVDPlay-ohjelman (malleissa, joihin DVDPlayohjelma on asennettu valmiiksi). HUOMAUTUS: Jos tietokone on määritetty kysymään kirjautumissalasanaa, sinun on ehkä kirjauduttava Windowsiin. QuickPlay- tai DVDPlay-ohjelma käynnistyy, kun olet kirjautunut Windowsiin. Lisätietoja on QuickPlay- ja DVDPlay-ohjelmien online-ohjeissa. (4) DVD-painike Käynnistää QuickPlay-ohjelman DVD-tilan. HUOMAUTUS: Jos tietokone on määritetty kysymään kirjautumissalasanaa, sinun on ehkä kirjauduttava Windowsiin. QuickPlay-ohjelma käynnistyy, kun olet kirjautunut Windowsiin. Lisätietoja on QuickPlay-ohjelman online-ohjeessa. (5) Edellinen / Kelaa alkuun -painike Toistaa levyn edellisen raidan tai osan, kun painiketta painetaan kerran. Kelaa levyä taaksepäin, kun painiketta painetaan samanaikaisesti fn-näppäimen kanssa. (6) Toista/Tauko-painike Käynnistää tai keskeyttää levyn toiston. (7) Seuraava / Kelaa eteenpäin -painike Toistaa levyn seuraavan raidan tai osan, kun tätä painiketta painetaan kerran. (8) Pysäytä-painike Pysäyttää levyn. Kelaa levyä eteenpäin, kun painiketta painetaan samanaikaisesti fn-näppäimen kanssa. (9) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (10) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta, ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. (11) Sormenjälkitunnistin Mahdollistaa kirjautumisen Windows-käyttöjärjestelmään salasanan sijasta sormenjäljen avulla. *Taulukossa näkyvät tehdasasetukset. Tietoja oletusasetusten muuttamisesta on Ohje ja tuki -palvelujen sisältämissä käyttöoppaissa. FIWW Päällä olevat osat 5

12 Näppäimet Kohde (1) esc-näppäin fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. (2) fn-näppäin Toimintonäppäimen tai esc-näppäimen kanssa painettuna käynnistää usein käytettyjä järjestelmän toimintoja. (3) Windowsin logonäppäin Avaa Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Integroidun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Painettuna fn-näppäimen kanssa käynnistävät usein käytettyjä järjestelmän toimintoja. Pikanäppäinten pikaopas Käyttötarkoitus Järjestelmätietojen tarkistaminen Ohje ja tuki ikkunan avaaminen Tulostusasetusikkunan avaaminen Internet-selaimen avaaminen Siirtyminen tietokoneen näytön ja ulkoisen näytön välillä Syvän lepotilan käynnistäminen QuickLock-toiminnon ottaminen käyttöön Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen CD-äänilevyn tai DVD-levyn toistaminen, toiston keskeyttäminen tai toiston jatkaminen Pikanäppäin fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 fn+f9 6 Luku 2 Osat FIWW

13 Käyttötarkoitus CD-äänilevyn tai DVD-levyn toiston pysäyttäminen CD-äänilevyn tai DVD-levyn edellisen raidan tai osan toistaminen CD- tai DVD-levyn seuraavan raidan toistaminen Pikanäppäin fn+f10 fn+f11 fn+f12 FIWW Päällä olevat osat 7

14 Edessä olevat osat Kohde (1) Langattoman laitteen kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. HUOMAUTUS: Langattoman yhteyden muodostaminen edellyttää, että langattoman verkon asetukset on määritetty. (2) Langattoman laitteen merkkivalo Sininen: Sisäinen langaton verkkokortti, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Sisäinen langaton laite on poistettu käytöstä (3) Infrapunalinssi Vastaanottaa signaalin jostakin kaukosäätimestä, kuten HPkaukosäätimestä. (4) Äänituloliitäntä (mikrofoni) Tähän voit kytkeä valinnaisen stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (5) Äänilähtöliitännät (kuulokkeet) (2) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. (6) Näytön vapautussalpa Avaa tietokoneen. 8 Luku 2 Osat FIWW

15 Takana olevat osat Kohde Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. VAROITUS: Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (valinnainen), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. FIWW Takana olevat osat 9

16 Oikealla sivulla olevat osat Kohde (1) USB-portit (1 tai 2, käytössä olevan tietokonemallin mukaan) Liittää valinnaiset USB-laitteet. (2) ExpressCard-korttipaikka Tukee valinnaisia ExpressCard- tai 54-kortteja. (3) Optinen asema Lukee optisia levyjä ja joissakin malleissa myös kirjoittaa optisille levyille. (4) Optisen aseman merkkivalo Valo vilkkuu: Optinen asema on käytössä. (5) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. 10 Luku 2 Osat FIWW

17 Vasemmalla sivulla olevat osat Kohde (1) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). HUOMAUTUS: Vaijerilukon tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei välttämättä riitä estämään niitä. (2) S-videolähtöliitäntä Tähän voit kytkeä valinnaisen S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (3) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (4) Laajennusportti 3 Tähän liitäntään voit kytkeä tietokoneen valinnaisen telakointilaitteen tai valinnaisen laajennusosan. HUOMAUTUS: Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (5) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (6) RJ-11 (modeemi) -liitäntä Tähän voit kytkeä modeemikaapelin. (7) HDMI-portti (vain tietyt mallit) Liittää valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. Portti on tietokoneen mallin mukaan joko HDMI- HUOMAUTUS: tai USB-portti. (8) USB-portti (1 tai 2, käytössä olevan tietokonemallin mukaan) Tähän voit kytkeä valinnaisen USB-laitteen. (9) 1394-portti (vain tietyt mallit) Tähän voit kytkeä valinnaisen IEEE tai 1394a-laitteen, kuten videokameran. (10) Digitaalisen median korttipaikan merkkivalo (vain tietyt mallit) (11) Digitaalisen median korttipaikka (vain tietyt mallit) Valo palaa: digitaalinen kortti on käytössä. Tukee seuraavia valinnaisia digitaalisia kortteja: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital Input/Output (SD I/O) Secure Digital (SD) FIWW Vasemmalla sivulla olevat osat 11

18 Kohde xd-picture Card (XD) xd-picture Card (XD), tyyppi H xd-picture Card (XD), tyyppi M. 12 Luku 2 Osat FIWW

19 Pohjassa olevat osat Kohde (1) Akkupaikka Akun pitopaikka. (2) Akun vapautussalpa Vapauttaa akun akkupaikasta. (3) Muistimoduulipaikka Tässä ovat muistimoduulipaikat. (4) Toissijainen kiintolevypaikka Paikka valinnaiselle toissijaiselle kiintolevylle. (5) Tuuletusaukot (5) Tuuletusaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. (6) Kiintolevypaikka Tässä on kiintolevyn paikka. VAROITUS: Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (valinnainen), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. FIWW Pohjassa olevat osat 13

20 Näytön osat Kohde (1) Sisäinen näytön kytkin Sammuttaa näytön, kun näyttö suljetaan tietokoneen virran ollessa kytkettynä. (2) Sisäiset mikrofonit (2) Nauhoittavat äänen. HUOMAUTUS: Jos kunkin avautuvan mikrofonin vieressä on mikrofonikuvake, tietokoneessa on sisäisiä mikrofoneja. (3) Sisäisen kameran merkkivalo (vain tietyt mallit) Valo palaa: Sisäinen kamera on käytössä. (4) Sisäisen kameran merkkivalo (vain tietyt mallit) Nauhoittaa videon ja sieppaa pysäytyskuvia. 14 Luku 2 Osat FIWW

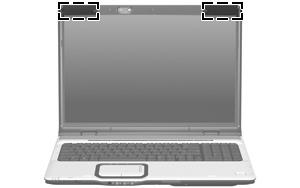

21 Langattomat antennit (vain tietyt mallit) Joissakin tietokonemalleissa on vähintään kaksi antennia, jotka lähettävät ja vastaanottavat vähintään yhden langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Lisätietoja omaa maatasi/aluettasi koskevista langattomien laitteiden turvallisuusohjeista on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa, joka on Ohje ja tuki -osiossa. HUOMAUTUS: Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. FIWW Langattomat antennit (vain tietyt mallit) 15

22 Lisälaitteet Kohde (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. *Akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. 16 Luku 2 Osat FIWW

23 3 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Tietokoneen palvelutarrassa on tuotteen merkki ja sarjan nimi, sarjanumero (s/n) ja tuotteen numero (p/n). Pidä nämä tiedot saatavilla, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Windows -tuotetunnus. Voit tarvita tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Viranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty muistimoduulipaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja lisävarusteena saatavilla olevista langattomista laitteista sekä joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite.jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty muistimoduulipaikan sisäpuolelle. FIWW 17

24 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 11 A akku, tunnistaminen 16 akkupaikka 17 akkupaikka, tunnistaminen 13 akun merkkivalo, tunnistaminen 3 akun vapautussalpa, tunnistaminen 13 antennit 15 aseman merkkivalo, tunnistaminen 3 B Bluetooth-tarra 17 C caps lock -merkkivalo, tunnistaminen 3 Certificate of Authenticity -aitoustodistustarra 17 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 11 digitaalisen median korttipaikka, tunnistaminen 11 DVD-painike, tunnistaminen 5 DVD-painikkeen merkkivalo, tunnistaminen 3 E edellinen / kelaa alkuun -merkkivalo, tunnistaminen 3 edellinen / kelaa alkuun -painike, tunnistaminen 5 esc-näppäin, tunnistaminen 6 ExpressCard-korttipaikka, tunnistaminen 10 F fn-näppäin, tunnistaminen 6 H HDMI-portti, tunnistaminen 11 I IEEE portti, tunnistaminen 11 infrapunalinssi, tunnistaminen 8 J johto, virta 16 K kaiuttimet, tunnistaminen 5 kamera, tunnistaminen 14 kiintolevypaikka, tunnistaminen 13 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 kosketusalustan merkkivalo, tunnistaminen 2 kosketusalustan virtapainike 2 kuuloke (äänilähtö) -liitännät 8 käyttöjärjestelmä Microsoft Certificate of Authenticity -tarra 17 tuotetunnus 17 L laajennusportti, tunnistaminen 11 langattoman laitteen hyväksyntätarra 17 langattoman laitteen kytkin, tunnistaminen 8 langattoman laitteen merkkivalo, tunnistaminen 8 langattomat antennit 15 liitin, virta 10 liitännät RJ-11 (modeemi) 11 RJ-45 (verkko) 11 S-videolähtö 11 äänilähtö (kuulokkeet) 8 äänitulo (mikrofoni) 8 M Media-painike, tunnistaminen 5 Media-painikkeen merkkivalo, tunnistaminen 3 mediatoimintojen merkkivalot, tunnistaminen 3 mediatoimintopainikkeet, tunnistaminen 5 merkkivalot akku 3 asema 3 caps lock 3 digitaalisen median korttipaikka 11 DVD-painike 3 edellinen / kelaa alkuun 3 kosketusalusta 2 langaton 8 Media-painike 3 mykistys 3 num lock 4 optinen asema 10 pysäytä 3 seuraava / kelaa eteenpäin 3 sisäinen kamera 14 toista/tauko 3 virta 3 18 Hakemisto FIWW

25 äänen mykistys 3 äänenvoimakkuuden lisäys 4 äänenvoimakkuuden vähennys 4 Microsoft Certificate of Authenticity -tarra 17 mikrofonin (äänitulon) liitäntä 8 modeemin hyväksyntätarra 17 moduulipaikka, muistimoduuli 13 muistimoduulipaikka, tunnistaminen 13 muistipaikat digitaalinen media 11 ExpressCard 10 muistimoduuli 13 vaijerilukko 11 mykistyksen merkkivalo, tunnistaminen 3 mykistyspainike, tunnistaminen 5 N nimet palvelutarra 17 num lock -merkkivalo, tunnistaminen 4 näppäimet esc 6 fn 6 numeronäppäimistö 6 toiminto 6 Windowsin logonäppäin 6 Windows-sovellusnäppäin 6 näppäimistön näppäimet, tunnistaminen 6 näytön kytkin, tunnistaminen 14 näytön portti, ulkoinen näyttö 11 näytön vapautussalpa, tunnistaminen 8 O optinen asema, tunnistaminen 10 optisen aseman merkkivalo, tunnistaminen 10 osat edessä olevat 8 lisälaitteistot 16 näyttö 14 oikealla sivulla olevat 10 pohjassa olevat 13 päällä olevat 2 takana olevat 9 vasemmalla sivulla olevat 11 P paikat akku 13, 17 kiintolevy 13 valinnainen toissijainen kiintolevy 13 painikkeet DVD 5 edellinen / kelaa alkuun 5 kosketusalusta 2 kosketusalustan virtapainike 2 media 5 pysäytä 5 seuraava / kelaa eteenpäin 5 toista/tauko 5 virta 4 äänen mykistys 5 palvelutarra 17 pikanäppäinten pikaopas 6 portit HDMI 11 laajennus 11 ulkoinen näyttö 11 USB 10, 11 pysäytä-merkkivalo, tunnistaminen 3 pysäytä-painike, tunnistaminen 5 R RJ-11 (modeemi) -liitäntä, tunnistaminen 11 RJ-45 (verkko) -liitäntä, tunnistaminen 11 S salpa, akun vapauttaminen 13 sarjanumero, tietokone 17 seuraava / kelaa eteenpäin -merkkivalo, tunnistaminen 3 seuraava / kelaa eteenpäin -painike, tunnistaminen 5 sisäinen kamera, tunnistaminen 14 sisäinen näytön kytkin, tunnistaminen 14 sisäisen kameran merkkivalo, tunnistaminen 14 sisäiset mikrofonit, tunnistaminen 14 sormenjälkitunnistin, tunnistaminen 5 sovellusnäppäin, Windows 6 S-videolähtöliitäntä, tunnistaminen 11 syvän lepotilan pikanäppäin 6 T tarrat Bluetooth 17 langattoman laitteen hyväksyntä 17 Microsoft Certificate of Authenticity -aitoustodistus 17 modeemin hyväksyntä 17 viranomaisten ilmoitukset 17 WLAN 17 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 17 modeemin hyväksyntätarra 17 tietokoneen siirtäminen syvään lepotilaan 6 toimintonäppäimet, tunnistaminen 6 toissijainen kiintolevypaikka, tunnistaminen 13 toista/tauko-merkkivalo, tunnistaminen 3 toista/tauko-painike, tunnistaminen 5 tuotetunnus 17 tuotteen nimi ja numero, tietokone 17 tuuletusaukot, tunnistaminen 9, 13 U ulkoisen näytön portti, tunnistaminen 11 USB-portit, tunnistaminen 10, 11 FIWW Hakemisto 19

26 V vaijerilukon kiinnityspaikka, tunnistaminen 11 verkkovirtalaite, tunnistaminen 16 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 17 modeemin hyväksyntätarra 17 Viranomaisten ilmoitukset -tarra 17 virran merkkivalot, tunnistaminen 3 virtajohto, tunnistaminen 16 virtaliitin, tunnistaminen 10 virtapainike, tunnistaminen 4 W Windowsin logonäppäin, tunnistaminen 6 Windows-sovellusnäppäin, tunnistaminen 6 WLAN-laite 17 WLAN-tarra 17 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 4 äänenvoimakkuuden säätöalue, tunnistaminen 5 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 4 äänilähtöliitäntä (kuulokkeet), tunnistaminen 8 äänituloliitäntä (mikrofoni), tunnistaminen 8 20 Hakemisto FIWW
