1 Kannettavan esittely Käyttöopas

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Näitä tietoja voidaan muuttaa ilman etukäteisilmoitusta. HP-tuotteiden ja - palvelujen ainoat takuut määritetään tuotteiden ja palvelujen mukana toimitettavissa rajoitetun takuun lausekkeissa. Tämän julkaisun sisältöä ei tule tulkita lisätakuuksi. HP ei vastaa tämän julkaisun sisältämistä teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: heinäkuu 2006 Asiakirjan osanumero:

3 Sisällysluettelo 1 Osat Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet, kytkimet ja kaiuttimet... 6 Näppäimet... 9 Pikanäppäinten pikaopas Edessä olevat osat Takana olevat osat Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Näytön osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Tekniset tiedot Käyttöympäristö Nimellinen virransyöttö Laajennusportin tulo- ja lähtösignaalit Hakemisto FIWW iii

4 iv FIWW

5 1 Osat Tässä luvussa esitellään tietokoneen laitteisto-ominaisuudet. Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Napsauta Kiintolevyasemat-kohdassa tietokoneen kiintolevyn nimeä. 3. Valitse Järjestelmätehtävät-ikkunan vasemmasta ruudusta Näytä järjestelmätiedot. 4. Valitse Laitteisto-välilehti > Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. Huomautus Tietokoneen mukana tulevat osat voivat vaihdella maan/alueen ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään perusominaisuudet, jotka ovat useimmissa malleissa. FIWW 1

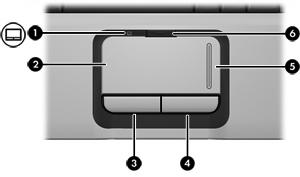

6 Päällä olevat osat Kosketusalusta (1) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. (5) Kosketusalustan vieritysalue* Vierittää näyttöä ylös tai alas. (6) Kosketusalustan virtapainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. *Taulukossa näkyvät oletusasetukset. Jos haluat tarkastella osoitinlaitteen asetuksia tai muuttaa niitä, valitse Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Hiiri. 2 Luku 1 Osat FIWW

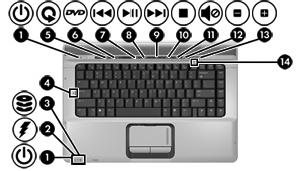

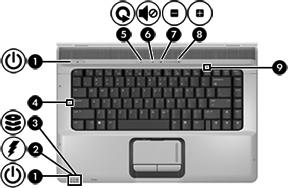

7 Merkkivalot Huomautus Katso kuvaa, joka vastaa eniten tietokonettasi. (1) Virran merkkivalot (2)* Valo palaa: Tietokone on käynnissä. Valo vilkkuu: Tietokone on valmiustilassa. Valo ei pala: Tietokoneen virta on katkaistu, tai se on lepotilassa. (2) Akun merkkivalo Valo palaa: Akku on latautumassa. Valo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on heikko. Kun akun varaustila on kriittisen heikko, akun merkkivalo alkaa vilkkua nopeasti. Valo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo sammuu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (3) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. (4) Caps lock -merkkivalo Valo palaa: Aakkoslukko (caps lock) on käytössä. (5) Media-painikkeen merkkivalo Välähtää kerran, kun media-painiketta painetaan. (6) DVD-painikkeen merkkivalo Välähtää kerran, kun DVD-painiketta painetaan. (7) Edellinen/kelaa alkuun -merkkivalo Välähtää kerran, kun edellinen/kelaa alkuun -painiketta painetaan. (8) Toista/tauko-merkkivalo Välähtää kerran, kun toista/tauko-painiketta painetaan. (9) Seuraava/kelaa eteenpäin -merkkivalo Välähtää kerran, kun seuraava/kelaa eteenpäin -painiketta painetaan. (10) Pysäytä-merkkivalo Välähtää kerran, kun pysäytä-painiketta painetaan. (11) Mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Keltainen: Tietokoneen ääni on mykistetty. FIWW Päällä olevat osat 3

8 (12) Äänenvoimakkuuden vähennyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. (13) Äänenvoimakkuuden lisäyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (14) Num lock -merkkivalo Valo palaa: Numerolukitus (num lock) tai upotettu numeronäppäimistö on käytössä. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. (1) Virran merkkivalot (2)* Valo palaa: Tietokone on käynnissä. Valo vilkkuu: Tietokone on valmiustilassa. Valo ei pala: Tietokoneen virta on katkaistu, tai se on lepotilassa. (2) Akun merkkivalo Valo palaa: Akku on latautumassa. Valo vilkkuu: Akun, joka on tietokoneen ainoa käytössä oleva virtalähde, varaustila on heikko tai kriittisen heikko. Valo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo sammuu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (3) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. (4) Caps lock -merkkivalo Valo palaa: Aakkoslukko (caps lock) on käytössä. (5) Media-painikkeen merkkivalo Välähtää kerran, kun media-painiketta painetaan. (6) Mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Keltainen: Tietokoneen ääni on mykistetty. 4 Luku 1 Osat FIWW

9 (7) Äänenvoimakkuuden vähennyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. (8) Äänenvoimakkuuden lisäyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (9) Num lock -merkkivalo Valo vilkkuu: Numerolukitus (num lock) tai upotettu numeronäppäimistö on käytössä. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. FIWW Päällä olevat osat 5

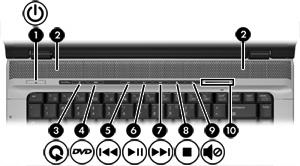

10 Painikkeet, kytkimet ja kaiuttimet Huomautus Katso kuvaa, joka vastaa eniten tietokonettasi. (1) Virtapainike* Jos (2) Kaiuttimet (2) Tuottaa äänen. tietokoneen virta on katkaistu, käynnistä tietokone painamalla tätä painiketta tietokoneeseen on kytketty virta, siirrä tietokone lepotilaan painamalla tätä painiketta tietokone on valmiustilassa, palauta tietokone valmiustilasta painamalla tätä painiketta nopeasti tietokone on lepotilassa, aktivoi tietokone lepotilasta painamalla tätä painiketta nopeasti. Jos tietokone ei reagoi antamiisi komentoihin eikä Microsoft Windows -virrankatkaisutoimintoja voi käyttää, katkaise tietokoneesta virta pitämällä virtapainiketta alhaalla vähintään viisi sekuntia. (3) Media-painike Jos QuickPlay-sovellusta ei ole asennettu ja tietokoneeseen on kytketty virta, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman tietokoneen virta on katkaistu, painike ei toimi tietokone on valmiustilassa, palauta tietokone valmiustilasta Windows-ympäristöön painamalla tätä painiketta 6 Luku 1 Osat FIWW

11 Jos QuickPlay-sovellus on asennettu ja tietokoneeseen on kytketty virta, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman tietokoneen virta on katkaistu, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman tietokone on valmiustilassa, palauta tietokone valmiustilasta Windows-ympäristöön painamalla tätä painiketta (4) DVD-painike Jos Huomautus Media-painike ei vaikuta tietokoneen aktivoitumiseen lepotilasta. tietokoneeseen on kytketty virta, näyttöön avautuu DVDohjelma ja optisessa asemassa oleva DVD-levy käynnistyy. tietokoneen virta on katkaistu, avaa QuickPlay-sovellus ja käynnistä optisessa asemassa oleva DVD-levy painamalla tätä painiketta Jos QuickPlay-ohjelmistoa ei ole asennettu, DVD-painike käynnistää Windows-käyttöjärjestelmän. Avaa lepotilassa QuickPlay-sovelluksen ja käynnistää optisessa asemassa olevan DVD-levyn painamalla tätä painiketta. Jos QuickPlay-ohjelmistoa ei ole asennettu, tietokone palautuu lepotilasta. Huomautus Lisätietoja QuickPlay-sovelluksen käytöstä on sen online-ohjeissa. (5) Edellinen/kelaa alkuun -painike Kun levyä toistetaan optisessa asemassa levyn edellinen raita tai osa toistetaan, kun tätä painiketta painetaan kerran. raita kelautuu alkuun, kun fn-näppäintä painetaan yhtä aikaa. (6) Toista/tauko-painike Kun levy on optisessa asemassa ja sitä ei toisteta, toista levy painamalla tätä painiketta. sitä toistetaan, keskeytä toisto painamalla tätä painiketta. (7) Seuraava/kelaa eteenpäin -painike Kun levyä toistetaan optisessa asemassa levyn seuraava raita tai osa toistetaan, kun tätä painiketta painetaan kerran. levy kelautuu nopeasti eteenpäin, kun fn-näppäintä painetaan yhtä aikaa. (8) Pysäytä-painike Kun levyä toistetaan optisessa asemassa, keskeytä nykyinen levyn toiminto valitsemalla pysäytä. (9) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (10) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää FIWW Päällä olevat osat 7

12 äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. *Taulukossa näkyvät oletusasetukset. Tietoja oletusasetusten muuttamisesta on Ohje ja tuki -palvelujen sisältämissä käyttöoppaissa. (1) Virtapainike* Jos (2) Kaiuttimet (2) Tuottaa äänen. tietokoneen virta on katkaistu, käynnistä tietokone painamalla tätä painiketta tietokoneeseen on kytketty virta, siirrä tietokone lepotilaan painamalla tätä painiketta tietokone on valmiustilassa, palauta tietokone valmiustilasta painamalla tätä painiketta nopeasti tietokone on lepotilassa, aktivoi tietokone lepotilasta painamalla tätä painiketta nopeasti. Jos tietokone ei reagoi antamiisi komentoihin eikä Microsoft Windows -virrankatkaisutoimintoja voi käyttää, katkaise tietokoneesta virta pitämällä virtapainiketta alhaalla vähintään viisi sekuntia. (3) Media-painike Jos QuickPlay-sovellusta ei ole asennettu ja tietokoneeseen on kytketty virta, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman tietokoneen virta on katkaistu, painike ei toimi tietokone on valmiustilassa, palauta tietokone valmiustilasta Windows-ympäristöön painamalla tätä painiketta 8 Luku 1 Osat FIWW

13 Jos QuickPlay-sovellus on asennettu ja tietokoneeseen on kytketty virta, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman tietokoneen virta on katkaistu, näyttöön avautuu musiikkiohjelma tai Media-valikko, josta voit valita multimediaohjelman tietokone on valmiustilassa, palauta tietokone valmiustilasta Windows-ympäristöön painamalla tätä painiketta Huomautus Media-painike ei vaikuta tietokoneen aktivoitumiseen lepotilasta. (4) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (5) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. *Taulukossa näkyvät oletusasetukset. Tietoja oletusasetusten muuttamisesta on Ohje ja tuki -palvelujen sisältämissä käyttöoppaissa. Näppäimet Huomautus Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. (1) esc-näppäin fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. FIWW Päällä olevat osat 9

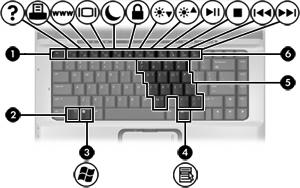

14 (2) fn-näppäin Toimintonäppäimen tai esc-näppäimen kanssa painettuna käynnistää usein käytettyjä järjestelmän toimintoja. (3) Windowsin logonäppäin Avaa Microsoft Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Painettuna fn-näppäimen kanssa käynnistävät usein käytettyjä järjestelmän toimintoja. Pikanäppäinten pikaopas Suoritettava toiminto Näytä tiedot. Ohje ja tuki -palvelujen ikkunan avaaminen Tulostusasetusikkunan avaaminen Internet-selaimen avaaminen Siirtyminen tietokoneen näytön ja ulkoisen näytön välillä Tietokoneen siirtäminen valmiustilaan QuickLock-toiminnon ottaminen käyttöön Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen CD-äänilevyn tai DVD-levyn toistaminen, toiston keskeyttäminen tai toiston jatkaminen CD-äänilevyn tai DVD-levyn toiston pysäyttäminen CD-äänilevyn tai DVD-levyn edellisen raidan tai osan toistaminen CD-äänilevyn tai DVD-levyn seuraavan raidan tai osan toistaminen Painettava näppäin fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 fn+f9 fn+f10 fn+f11 fn Luku 1 Osat FIWW

15 Edessä olevat osat Huomautus Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. (1) Langattoman laitteen kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Huomautus Jotta langaton yhteys voidaan muodostaa, täytyy langattoman verkon asetusten olla määritettyinä. (2) Langattoman laitteen merkkivalo Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Kaikista langattomista laitteista on katkaistu virta. (3) Infrapunalinssi (vain tietyt mallit) Vastaanottaa signaalin HP-kaukosäätimestä. (4) Äänitulon (mikrofonin) liitäntä Tähän voit kytkeä valinnaisen stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (5) Äänilähtöliitäntä (kuulokkeet) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. (6) Äänilähtöliitäntä (kuulokkeet), S/PDIF-liitäntä (vain tietyt mallit) Tuottaa entistäkin paremmat ääniominaisuudet, mukaan lukien surround-äänen ja muun tasokkaan äänentoiston. FIWW Edessä olevat osat 11

16 Takana olevat osat Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (valinnainen), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. 12 Luku 1 Osat FIWW

17 Oikealla sivulla olevat osat (1) ExpressCard-korttipaikka Tukee valinnaisia ExpressCard- tai 54-kortteja. (2) Optinen asema Lukee optisen levyn. (3) Optisen aseman merkkivalo Valo vilkkuu: Optinen asema on käytössä. (4) USB-portti (vain tietyt mallit) Liittää valinnaiset USB-laitteet. (5) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. FIWW Oikealla sivulla olevat osat 13

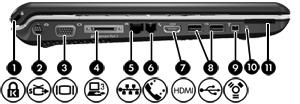

18 Vasemmalla sivulla olevat osat (1) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). Huomautus Vaijerilukon tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei välttämättä riitä estämään niitä. (2) S-videolähtöliitäntä Tähän voit kytkeä valinnaisen S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (3) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (4) Laajennusportti 3 Tähän voit kytkeä valinnaisen laajennusosan. Huomautus Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (5) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. Huomautus Tämä tietyissä tietokonemalleissa oleva liitäntä mahdollistaa Gigabit Ethernet -käytön. (6) RJ-11 (modeemi) -liitäntä Tähän voit kytkeä modeemikaapelin. (7) HDMI-portti (vain tietyt mallit) Liittää valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision, multimediasovittimen, DVD-soittimen tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. (8) USB-portit (2) Tähän voit kytkeä valinnaisen USB-laitteen. (9) 1394-portti (vain tietyt mallit) Tähän voit kytkeä valinnaisen IEEE tai 1394a -laitteen, kuten videokameran. (10) Digitaalisen median korttipaikan merkkivalo (vain tietyt mallit) (11) Digitaalisen median korttipaikka (vain tietyt mallit) Valo palaa: Digitaalinen kortti on käytössä. Tukee seuraavia valinnaisia digitaalisia kortteja: Secure Digital (SD) -muistikortti, MultiMediaCard (MMC), Secure Digital Input/ Output (SD I/O), Memory Stick (MS), Memory Stick Pro (MSP), xd- Picture Card (XD), xd-picture Card (XD) Tyyppi M. 14 Luku 1 Osat FIWW

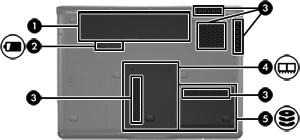

19 Pohjassa olevat osat (1) Akkupaikka Akun säilytyspaikka (2) Akun vapautussalpa Vapauttaa akun akkupaikasta. (3) Tuuletusaukot (5) Tuuletusaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (valinnainen), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. (4) Muistimoduulipaikka Tässä ovat muistimoduulipaikat. (5) Kiintolevypaikka Tässä on kiintolevyn paikka. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. FIWW Pohjassa olevat osat 15

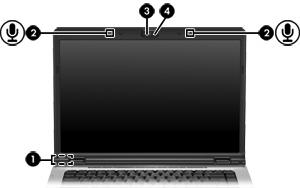

20 Näytön osat (1) Sisäinen näytön kytkin Sammuttaa näytön ja siirtää laitteen valmiustilaan, kun näyttö suljetaan tietokoneen virran ollessa kytkettynä. (2) Sisäiset mikrofonit (2) (vain tietyt mallit) Nauhoittaa äänen. Huomautus Mikrofoniaukkojen vieressä oleva mikrofonikuvake tarkoittaa, että tietokoneessa on sisäisiä mikrofoneja. (3) Sisäisen kameran merkivalo (vain tietyt mallit) Valo palaa: Sisäinen kamera on käytössä. (4) Sisäisen kameran merkivalo (vain tietyt mallit) Nauhoittaa videon ja sieppaa pysäytyskuvia. 16 Luku 1 Osat FIWW

21 Langattomat antennit (vain tietyt mallit) Joissakin tietokonemalleissa on vähintään kaksi antennia, jotka lähettävät ja vastaanottavat vähintään yhden langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Lisätietoja omaa maatasi/aluettasi koskevista langattomien laitteiden turvallisuusohjeista on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa, joka on Ohje ja tuki -palveluiden osiossa. Huomautus Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. FIWW Langattomat antennit (vain tietyt mallit) 17

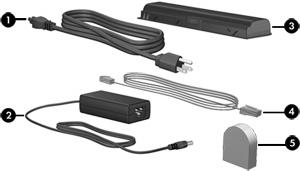

22 Lisälaitteet (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. (4) Modeemikaapeli (vain tietyt mallit)* Liittää sisäisen modeemin RJ-11-modeemiliitäntään tai maa-/ aluekohtaiseen modeemisovittimeen. (5) Maa-/aluekohtainen modeemikaapelisovitin (vain tietyt mallit) Muuntaa modeemikaapelin RJ-11-liitännästä poikkeaviin liitäntöihin sopivaksi. *Modeemikaapelien, akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. 18 Luku 1 Osat FIWW

23 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Service tag -huoltotarra: Sisältää tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot saatavilla, kun otat yhteyttä asiakaspalveluun. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Microsoft Windows - tuotetunnus. Voit tarvita tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Tietotarra on kiinnitetty tietokoneen pohjaan. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty kiintolevypaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja langattomista laitteista sekä joidenkin sellaisten maiden/alueiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite.jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty muistimoduulipaikan sisäpuolelle. FIWW Tarrat 19

24 2 Tekniset tiedot Käyttöympäristö Seuraavan taulukon käyttöympäristöä koskevista teknisistä tiedoista voi olla apua, jos aiot käyttää tai kuljettaa tietokonetta epätavallisissa olosuhteissa. Tekijä Metrijärjestelmä Yhdysvallat Lämpötila Käytössä 5 35 C F Poissa käytöstä C F Suhteellinen kosteus (tiivistymätön) Käytössä % % Poissa käytöstä 5 95 % 5 95 % Suurin korkeus (paineistamaton) Käytössä (14,7 10,1 psia*) m jalkaa Poissa käytöstä (14,7 4,4 psia*) m jalkaa * Psia (naulaa neliötuumaa kohti [absoluuttinen], pounds per square inch absolute) on eräs korkeuden mittayksikkö. 20 Luku 2 Tekniset tiedot FIWW

25 Nimellinen virransyöttö Tässä esitetyistä virrankäyttöön liittyvistä tiedoista on hyötyä, jos matkustat ulkomaille tietokoneen kanssa. Tietokonetta käytetään tasavirralla, jota saadaan vaihtovirta- tai tasavirtalähteestä. Vaikka tietokonetta voidaan käyttää itsenäisen tasavirtalähteen kanssa, sitä tulisi käyttää vain HP:n toimittaman ja tietokoneen kanssa käytettäväksi hyväksymän verkkovirtalaitteen tai tasavirtalähteen kanssa. Tämä tietokone voi käyttää tasavirtaa seuraavien määritysten mukaisesti: Virransyöttö Käyttöjännite Käyttövirta Nimellisarvo 18,5 V dc 19,0 V dc 3,5 A tai 4,74 A Tämä tuote on suunniteltu Norjassa käytettäviin tietotekniikan sähköjärjestelmiin, joiden vaihejännite on korkeintaan 240 V rms. FIWW Nimellinen virransyöttö 21

26 Laajennusportin tulo- ja lähtösignaalit Tässä kohdassa esitetyistä signaaleihin liittyvistä tiedoista voi olla hyötyä, jos aiot liittää tietokoneen laajennusporttiin 3 jonkin valinnaisen laajennusosan. (Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 tarkoittaa laajennusportin tyyppiä.) Seuraavassa taulukossa on esitetty tietokoneen laajennusportin 3 tukemat tulo- ja lähtösignaalit: Toiminto USB 2.0 Gigabitin Ethernet IEEE 1394 (4-nastainen portti) Infrapuna (vain valinnaista kaukosäädintä varten) Virransyöttö TV-komposiittiliitäntä S-Video-TV-liitäntä TV-komponenttiliitäntä S/PDIF-ääniliitäntä DVI Kuulokkeiden tai kaiuttimen äänilähtöliitäntä Mikrofonin äänituloliitäntä VGA Virtapainike Äänenvoimakkuus (lisäys/vähennys) Mykistys/palautus Tuki Kyllä Kyllä Ei Kyllä W (enintään) Kyllä Kyllä Kyllä Kyllä Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä 22 Luku 2 Tekniset tiedot FIWW

27 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 14 A akku tunnistaminen 18 akkupaikka 15, 19 akun merkkivalo, tunnistaminen 3, 4 akun vapautussalpa, tunnistaminen 15 antennit 17 aseman merkkivalo, tunnistaminen 3, 4 asemat kiintolevy 15 optiset 13 B Bluetooth-tarra 19 C caps lock -merkkivalo, tunnistaminen 3, 4 Certificate of Authenticity - aitoustodistustarra 19 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 14 digitaalisen median korttipaikka, tunnistaminen 14 DVD-painike, tunnistaminen 7 DVD-painikkeen merkkivalo, tunnistaminen 3 E edellinen/kelaa alkuun -merkkivalo, tunnistaminen 3 edellinen/kelaa alkuun -painike, tunnistaminen 7 esc-näppäin, tunnistaminen 9 ExpressCard-korttipaikka, tunnistaminen 13 F fn-näppäin, tunnistaminen 10 H HDMI-portti, tunnistaminen 14 I IEEE portti, tunnistaminen 14 infrapunalinssi, tunnistaminen 11 K kaapeli RJ-11 (modeemi) 18 kaiuttimet, tunnistaminen 6, 8 kamera, tunnistaminen 16 kiintolevypaikka, tunnistaminen 15 korkeutta koskevat tiedot 20 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 kosketusalustan merkkivalo, tunnistaminen 2 kosketusalustan virtapainike 2 kosteutta koskevat tiedot 20 kuuloke (äänilähtö) -liitäntä 11 kuulokkeet (äänilähtöliitäntä), S/ PDIF-liitäntä 11 käyttöjärjestelmä Microsoft Certificate of Authenticity - aitoustodistustarra 19 tuotetunnus 19 käyttöympäristöä koskevat tekniset tiedot 20 L laajennusportti, tulo- ja lähtösignaalit 22 laajennusportti, tunnistaminen 14 langattoman laitteen hyväksyntätarra 19 langattoman laitteen kytkin, tunnistaminen 11 langattoman laitteen merkkivalo, tunnistaminen 11 langattomat antennit 17 liitin, virta 13 liitännät RJ-11 (modeemi) 14 RJ-45 (verkko) 14 S-videolähtö 14 äänilähtö (kuulokkeet) 11 äänilähtöliitäntä (kuulokkeet), S/ PDIF 11 äänitulo (mikrofoni) 11 lämpötilaa koskevat tiedot 20 M media-painike, tunnistaminen 6, 8 media-painikkeen merkkivalo, tunnistaminen 3, 4 mediatoimintojen merkkivalot, tunnistaminen 3 mediatoimintopainikkeet, tunnistaminen 7 FIWW Hakemisto 23

28 merkkivalot akku 3, 4 asema 3, 4 caps lock 3, 4 digitaalisen median korttipaikka 14 DVD-painike 3 edellinen/kelaa alkuun 3 kosketusalusta 2 langaton 11 media-painike 3, 4 mykistys 3, 4 num lock 4, 5 optinen asema 13 pysäytä 3 seuraava/kelaa eteenpäin 3 sisäinen kamera 16 toista/tauko 3 virta 3, 4 äänenvoimakkuuden lisäys 4, 5 äänenvoimakkuuden vähennys 4, 5 Microsoft Certificate of Authenticity -aitoustodistustarra 19 mikrofonin (äänitulon) liitäntä 11 modeemikaapelin sovitin 18 modeemin hyväksyntätarra 19 muistimoduulipaikka, tunnistaminen 15 muistipaikat digitaalinen media 14 ExpressCard 13 muistimoduuli 15 vaijerilukko 14 mykistyksen merkkivalo, tunnistaminen 3, 4 mykistyspainike, tunnistaminen 7, 9 N nimellisen virransyötön tiedot 21 num lock -merkkivalo, tunnistaminen 4, 5 näppäimet esc 9 fn 10 numeronäppäimistö 10 toiminto 10 Windowsin logonäppäin 10 Windows-sovellusnäppäin 10 näppäimistön näppäimet, tunnistaminen 10 näytön kytkin, tunnistaminen 16 näytön portti, ulkoinen näyttö 14 O optinen asema, tunnistaminen 13 optisen aseman merkkivalo, tunnistaminen 13 osat edessä olevat 11 näyttö 16 oikealla sivulla olevat 13 pohjassa olevat 15 päällä olevat 2 takana olevat 12 vasemmalla sivulla olevat 14 P paikat akku 15, 19 kiintolevy 15 muistimoduuli 15 painikkeet DVD 7 edellinen/kelaa alkuun 7 kosketusalusta 2 kosketusalustan virtapainike 2 media 6, 8 mykistys 7, 9 pysäytä 7 seuraava/kelaa eteenpäin 7 toista/tauko 7 virta 6, 8 pikanäppäinten pikaopas 10 portit HDMI 14 laajennus 14 ulkoinen näyttö 14 USB 13, 14 pysäytä-merkkivalo, tunnistaminen 3 pysäytä-painike, tunnistaminen 7 R RJ-11 (modeemi) -kaapeli 18 RJ-11 (modeemi) -liitäntä, tunnistaminen 14 RJ-45 (verkko) -liitäntä, tunnistaminen 14 S salpa, akun vapauttaminen 15 sarjanumero, tietokone 19 Service tag -huoltotarra 19 seuraava/kelaa eteenpäin - merkkivalo, tunnistaminen 3 seuraava/kelaa eteenpäin -painike, tunnistaminen 7 sisäinen kamera, tunnistaminen 16 sisäinen näytön kytkin, tunnistaminen 16 sisäisen kameran merkkivalo, tunnistaminen 16 sisäiset mikrofonit, tunnistaminen 16 sovellusnäppäin, Windows 10 S-videolähtöliitäntä, tunnistaminen 14 T tarrat Bluetooth 19 langattoman laitteen hyväksyntä 19 Microsoft Certificate of Authenticity - aitoustodistus 19 modeemin hyväksyntä 19 Service tag -huoltotarra 19 viranomaisten ilmoitukset 19 WLAN 19 teknisiä tietoja käyttöympäristö 20 nimellinen virransyöttö 21 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 19 modeemin hyväksyntätarra 19 ympäristöä koskevat tekniset tiedot 21 toimintonäppäimet, tunnistaminen 10 toista/tauko-merkkivalo, tunnistaminen 3 toista/tauko-painike, tunnistaminen 7 24 Hakemisto FIWW

29 tuotetunnus 19 tuotteen nimi ja numero, tietokone 19 tuuletusaukot, tunnistaminen 12, 15 äänilähtöliitäntä (kuulokkeet), tunnistaminen 11 äänitulon (mikrofonin) liitäntä, tunnistaminen 11 U ulkoisen näytön portti, tunnistaminen 14 USB-portit, tunnistaminen 13, 14 V vaijerilukon kiinnityspaikka, tunnistaminen 14 vapautussalpa, akku 15 verkkovirtalaite, tunnistaminen 18 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 19 modeemin hyväksyntätarra 19 viranomaisten ilmoitukset - tarra 19 virran merkkivalot, tunnistaminen 3, 4 virtajohto 18 virtajohto, tunnistaminen 18 virtaliitin, tunnistaminen 13 virtapainike, tunnistaminen 6, 8 W Windowsin logonäppäin, tunnistaminen 10 Windows-sovellusnäppäin, tunnistaminen 10 WLAN-laite 19 WLAN-tarra 19 Y ympäristöä koskevat tekniset tiedot 20 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 4, 5 äänenvoimakkuuden säätöalue, tunnistaminen 7, 9 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 4, 5 äänilähtöliitäntä (kuulokkeet), S/ PDIF-liitäntä, tunnistaminen 11 FIWW Hakemisto 25
