1 Kannettavan esittely Käyttöopas

2 Copyright 2007 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: Tammikuu 2007 Asiakirjan osanumero:

3 Sisällysluettelo 1 Osat Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet, kytkimet ja kaiuttimet... 4 Näppäimet... 5 Pikanäppäinten pikaopas... 5 Edessä olevat osat... 7 Takana olevat osat... 8 Oikealla sivulla olevat osat... 9 Vasemmalla sivulla olevat osat Pohjassa olevat osat Näytön osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Tekniset tiedot Käyttöympäristö Nimellinen virransyöttö Laajennusportin tulo- ja lähtösignaalit Hakemisto FIWW iii

4 iv FIWW

5 1 Osat Tässä luvussa esitellään tietokoneen laitteisto-ominaisuudet. Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. Huomautus Tietokoneen mukana tulevat osat voivat vaihdella maan/alueen ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään perusominaisuudet, jotka löytyvät useimmista malleista. FIWW 1

6 Päällä olevat osat Kosketusalusta Kohde Kuvaus (1) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vaakasuuntainen vieritysalue* Voit vierittää näyttöä vasemmalle tai oikealle. (4) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (5) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. (6) Kosketusalustan vaakasuuntainen vieritysalue* Voit vierittää näyttöä ylös tai alas. (7) Kosketusalustan virtapainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. *Taulukossa näkyvät tehdasasetukset. Jos haluat tarkastella osoitinlaitteen asetuksia tai muuttaa niitä, valitse Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Hiiri. 2 Luku 1 Osat FIWW

7 Merkkivalot Kohde Kuvaus (1) Virran merkkivalot (2)* Valo palaa: Tietokone on käynnissä. Valo vilkkuu: Tietokone on lepotilassa. Valo ei pala: Tietokoneen virta on katkaistu, tai tietokone on syvässä lepotilassa. (2) Akun merkkivalo Valo palaa: Akku on latautumassa. Valo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on heikko. Kun akun varaustila on kriittisen heikko, akun merkkivalo alkaa vilkkua nopeasti. Valo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, valo sammuu, kun tietokoneen kaikki akut ovat täysin ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (3) Aseman merkkivalo Vilkkuu, kun kiintolevy tai optinen asema on käytössä. (4) Caps lock -merkkivalo Valo palaa: Aakkoslukko (caps lock) on käytössä. (5) Media-painikkeen merkkivalo Välähtää kerran, kun media-painiketta on painettu. (6) Mykistyksen merkkivalo Sininen: Tietokoneen ääni on toiminnassa. Keltainen: Tietokoneen ääni on mykistetty. (7) Äänenvoimakkuuden vähennyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. (8) Äänenvoimakkuuden lisäyksen merkkivalo Valo vilkkuu: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (9) Num lock -merkkivalo Valo palaa: Numerolukitus (num lock) tai upotettu numeronäppäimistö on käytössä. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. FIWW Päällä olevat osat 3

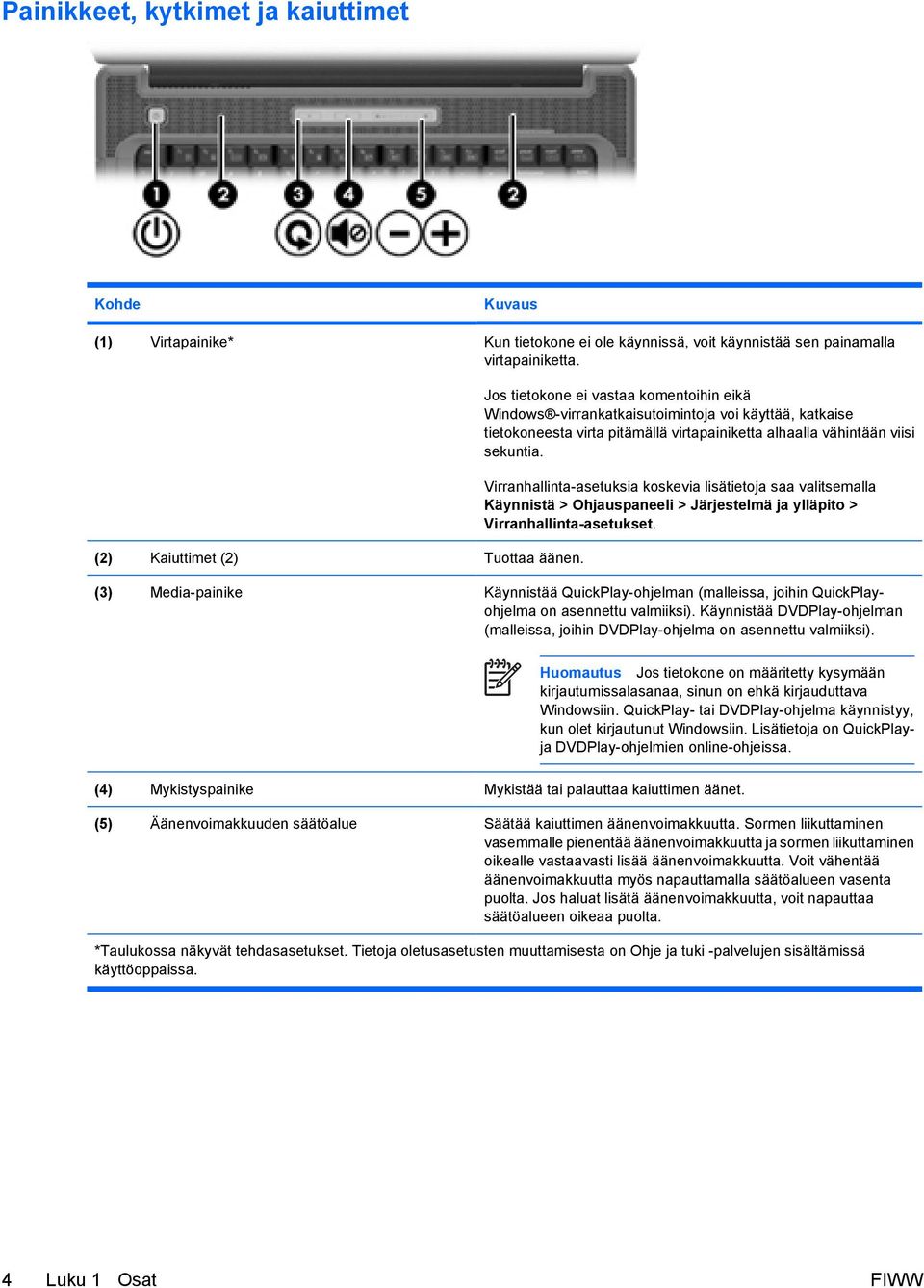

8 Painikkeet, kytkimet ja kaiuttimet Kohde Kuvaus (1) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. (2) Kaiuttimet (2) Tuottaa äänen. Jos tietokone ei vastaa komentoihin eikä Windows -virrankatkaisutoimintoja voi käyttää, katkaise tietokoneesta virta pitämällä virtapainiketta alhaalla vähintään viisi sekuntia. Virranhallinta-asetuksia koskevia lisätietoja saa valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallinta-asetukset. (3) Media-painike Käynnistää QuickPlay-ohjelman (malleissa, joihin QuickPlayohjelma on asennettu valmiiksi). Käynnistää DVDPlay-ohjelman (malleissa, joihin DVDPlay-ohjelma on asennettu valmiiksi). Huomautus Jos tietokone on määritetty kysymään kirjautumissalasanaa, sinun on ehkä kirjauduttava Windowsiin. QuickPlay- tai DVDPlay-ohjelma käynnistyy, kun olet kirjautunut Windowsiin. Lisätietoja on QuickPlayja DVDPlay-ohjelmien online-ohjeissa. (4) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (5) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta. Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta. *Taulukossa näkyvät tehdasasetukset. Tietoja oletusasetusten muuttamisesta on Ohje ja tuki -palvelujen sisältämissä käyttöoppaissa. 4 Luku 1 Osat FIWW

9 Näppäimet Kohde Kuvaus (1) esc-näppäin fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. (2) fn-näppäin Toimintonäppäimen tai esc-näppäimen kanssa painettuna käynnistää usein käytettyjä järjestelmän toimintoja. (3) Windowsin logonäppäin Avaa Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Painettuna fn-näppäimen kanssa käynnistävät usein käytettyjä järjestelmän toimintoja. Pikanäppäinten pikaopas Suoritettava toiminto Näytä tiedot. Ohje ja tukipalvelut -ikkunan avaaminen Tulostusasetusikkunan avaaminen Internet-selaimen avaaminen Siirtyminen tietokoneen näytön ja ulkoisen näytön välillä Syvän lepotilan käynnistäminen QuickLock-toiminnon ottaminen käyttöön Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen CD-äänilevyn tai DVD-levyn toistaminen, toiston keskeyttäminen tai toiston jatkaminen Painettava näppäin fn+esc fn+f1 fn+f2 fn+f3 fn+f4 fn+f5 fn+f6 fn+f7 fn+f8 fn+f9 FIWW Päällä olevat osat 5

10 Suoritettava toiminto CD-äänilevyn tai DVD-levyn toiston pysäyttäminen CD-äänilevyn tai DVD-levyn edellisen raidan tai osan toistaminen CD-äänilevyn tai DVD-levyn seuraavan raidan tai osan toistaminen Painettava näppäin fn+f10 fn+f11 fn+f12 6 Luku 1 Osat FIWW

11 Edessä olevat osat Kohde Kuvaus (1) Langattoman laitteen kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Huomautus Langattoman yhteyden muodostaminen edellyttää, että langattoman verkon asetukset on määritetty. (2) Langattoman laitteen merkkivalo Sininen: Sisäinen langaton verkkokortti, kuten langaton lähiverkkolaite (LAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Kaikista langattomista laitteista on katkaistu virta. (3) Infrapunalinssi (vain tietyt mallit) Vastaanottaa signaalin HP-kaukosäätimestä. (4) Äänitulon (mikrofonin) liitäntä Tähän voit kytkeä valinnaisen stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (5) Äänilähtöliitäntä (kuulokkeet) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. FIWW Edessä olevat osat 7

12 Takana olevat osat Kohde Tuuletusaukko Kuvaus Jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (valinnainen), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. 8 Luku 1 Osat FIWW

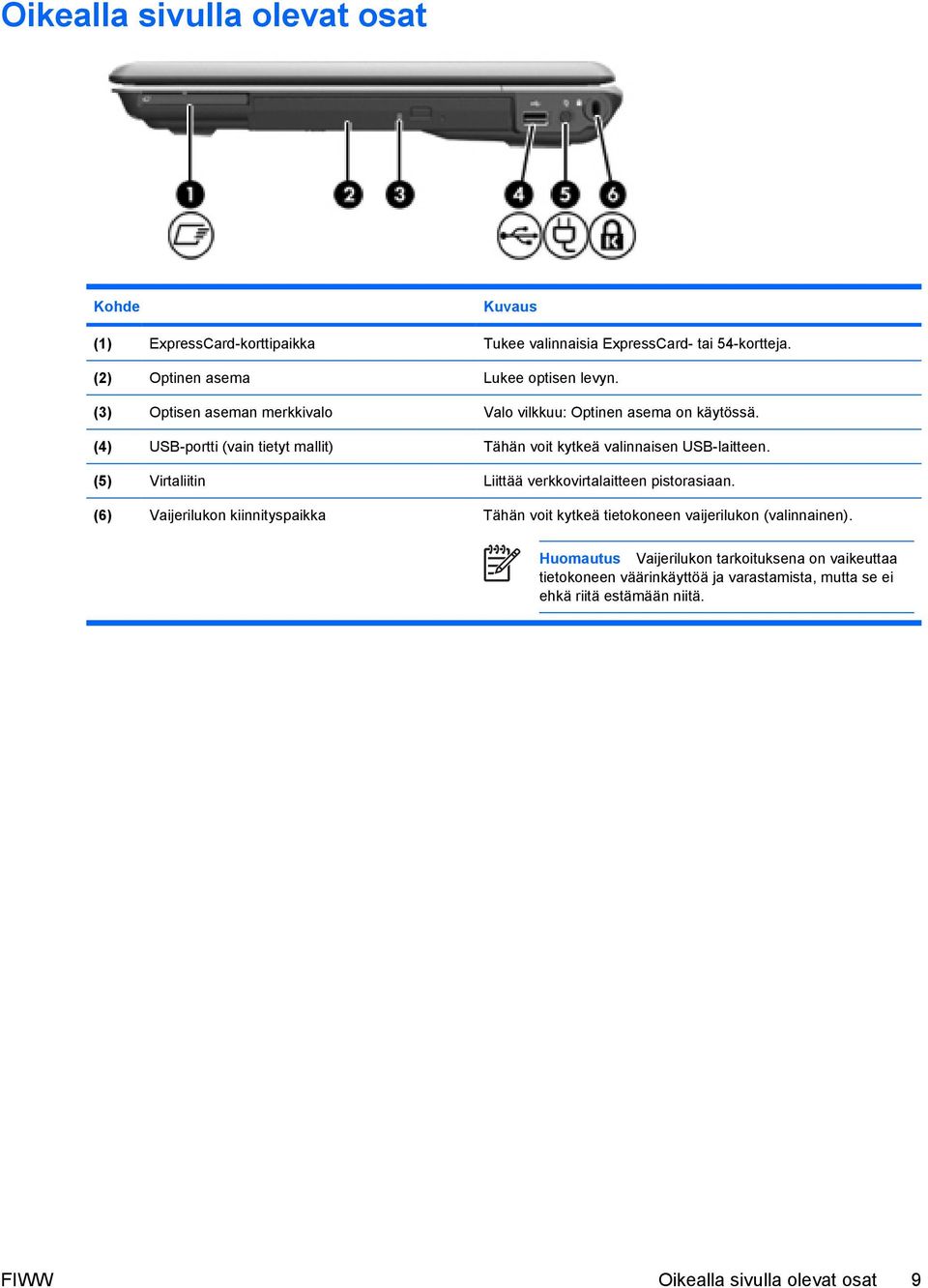

13 Oikealla sivulla olevat osat Kohde Kuvaus (1) ExpressCard-korttipaikka Tukee valinnaisia ExpressCard- tai 54-kortteja. (2) Optinen asema Lukee optisen levyn. (3) Optisen aseman merkkivalo Valo vilkkuu: Optinen asema on käytössä. (4) USB-portti (vain tietyt mallit) Tähän voit kytkeä valinnaisen USB-laitteen. (5) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. (6) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). Huomautus Vaijerilukon tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei ehkä riitä estämään niitä. FIWW Oikealla sivulla olevat osat 9

14 Vasemmalla sivulla olevat osat Kohde Kuvaus (1) S-videolähtöliitäntä Tähän voit kytkeä valinnaisen S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (2) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (3) Laajennusportti 3 Tähän voit kytkeä valinnaisen laajennusosan. (4) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (5) RJ-11 (modeemi) -liitäntä Tähän voit kytkeä modeemikaapelin. Huomautus Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (6) HDMI-portti (vain tietyt mallit) Liittää valinnaisen ääni- tai videolaitteen, esimerkiksi teräväpiirtotelevision tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. (7) USB-portit (2) Liittää valinnaiset USB-laitteet. (8) 1394-portti (vain tietyt mallit) Tähän voit kytkeä valinnaisen IEEE tai 1394a -laitteen, kuten videokameran. (9) Digitaalisen median korttipaikan merkkivalo (vain tietyt mallit) (10) Digitaalisen median korttipaikka (vain tietyt mallit) Valo palaa: Digitaalinen kortti on käytössä. Tukee seuraavia valinnaisia digitaalisia kortteja: Secure Digital (SD) -muistikortti, MultiMediaCard (MMC), Secure Digital Input/ Output (SD I/O), Memory Stick (MS), Memory Stick Pro (MSP), xd- Picture Card (XD), xd-picture Card (XD) Tyyppi M. 10 Luku 1 Osat FIWW

15 Pohjassa olevat osat Kohde Kuvaus (1) Akkupaikka Akun säilytyspaikka (2) Akun vapautussalpa Vapauttaa akun akkupaikasta. (3) Tuuletusaukot (5) Tuuletusaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. VARO Älä tuki tuuletusaukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna minkään kovan esineen, kuten tietokoneen vieressä olevan tulostimen (valinnainen), tai pehmeän esineen, kuten tyynyn, maton tai vaatteen, estää tietokoneen ilmanvaihtoa. (4) Muistimoduulipaikka Tässä ovat muistimoduulipaikat. (5) Kiintolevypaikka Tässä on kiintolevyn paikka. Huomautus Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. FIWW Pohjassa olevat osat 11

16 Näytön osat Kohde Kuvaus (1) Sisäiset mikrofonit (2) (vain tietyt mallit) Nauhoittaa äänen. Huomautus Jos kunkin avautuvan mikrofonin vieressä on mikrofonikuvake, tietokoneessa on sisäisiä mikrofoneja. (2) Sisäinen näytön kytkin Sammuttaa näytön ja siirtää laitteen lepotilaan, kun näyttö suljetaan tietokoneen virran ollessa kytkettynä. 12 Luku 1 Osat FIWW

17 Langattomat antennit (vain tietyt mallit) Joissakin tietokonemalleissa on vähintään kaksi antennia, jotka lähettävät ja vastaanottavat vähintään yhden langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. Lisätietoja omaa maatasi/aluettasi koskevista langattomien laitteiden turvallisuusohjeista on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa, joka on Ohje ja tuki -osiossa. Huomautus Jotta signaalitaso on paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. FIWW Langattomat antennit (vain tietyt mallit) 13

18 Lisälaitteet Kohde Kuvaus (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. *Akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. 14 Luku 1 Osat FIWW

19 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Service tag -huoltotarra: Sisältää tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot saatavilla, kun otat yhteyttä asiakaspalveluun. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Microsoft Windows tuotetunnus. Voit tarvita tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Tietotarra on kiinnitetty tietokoneen pohjaan. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty kiintolevypaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja lisävarusteena saatavilla olevista langattomista laitteista sekä joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite. Jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty Mini PCI -paikan sisäpuolelle. FIWW Tarrat 15

20 2 Tekniset tiedot Käyttöympäristö Seuraavan taulukon käyttöympäristöä koskevista teknisistä tiedoista voi olla apua, jos aiot käyttää tai kuljettaa tietokonetta epätavallisissa olosuhteissa. Tekijä Metrijärjestelmä Yhdysvallat Lämpötila Käytössä 5 35 C F Poissa käytöstä C F Suhteellinen kosteus (tiivistymätön) Käytössä % % Poissa käytöstä 5 95 % 5 95 % Suurin korkeus (paineistamaton) Käytössä (14,7 10,1 psia*) m jalkaa Poissa käytöstä (14,7 4,4 psia*) m jalkaa * Psia (naulaa neliötuumaa kohti [absoluuttinen], pounds per square inch absolute) on eräs korkeuden mittayksikkö. 16 Luku 2 Tekniset tiedot FIWW

21 Nimellinen virransyöttö Tässä esitetyistä virrankäyttöön liittyvistä tiedoista on hyötyä, jos matkustat ulkomaille tietokoneen kanssa. Tietokonetta käytetään tasavirralla, jota saadaan vaihtovirta- tai tasavirtalähteestä. Vaikka tietokonetta voidaan käyttää itsenäisen tasavirtalähteen kanssa, sitä tulisi käyttää vain HP:n toimittaman ja tietokoneen kanssa käytettäväksi hyväksymän verkkovirtalaitteen tai tasavirtalähteen kanssa. Tämä tietokone voi käyttää tasavirtaa seuraavien määritysten mukaisesti: Virransyöttö Käyttöjännite Käyttövirta Nimellisarvo 18,5 V dc 19,0 V dc 3,5 A tai 4,74 A Tämä tuote on suunniteltu Norjassa käytettäviin tietotekniikan sähköjärjestelmiin, joiden vaihejännite on korkeintaan 240 V rms. FIWW Nimellinen virransyöttö 17

22 Laajennusportin tulo- ja lähtösignaalit Tässä kohdassa esitetyistä signaaleihin liittyvistä tiedoista voi olla hyötyä, jos aiot liittää tietokoneen laajennusporttiin 3 jonkin valinnaisen laajennusosan. (Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 tarkoittaa laajennusportin tyyppiä.) Seuraavassa taulukossa on esitetty tietokoneen laajennusportin 3 tukemat tulo- ja lähtösignaalit: Toiminto USB 2.0 Gigabitin Ethernet IEEE 1394 (4-nastainen portti) Infrapuna (vain valinnaista kaukosäädintä varten, vain tietyissä malleissa) Virransyöttö TV-komposiittiliitäntä S-Video-TV-liitäntä TV-komponenttiliitäntä S/PDIF-ääniliitäntä DVI Kuulokkeiden tai kaiuttimen äänilähtöliitäntä Mikrofonin äänituloliitäntä VGA Virtapainike Äänenvoimakkuus (lisäys/vähennys) Mykistys/palautus Tuki Kyllä Kyllä Ei Kyllä W (enintään) Kyllä Kyllä Kyllä Kyllä Ei Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä 18 Luku 2 Tekniset tiedot FIWW

23 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 10 A akku tunnistaminen 14 akkupaikka 11, 15 akun merkkivalo, tunnistaminen 3 akun vapautussalpa, tunnistaminen 11 antennit 13 aseman merkkivalo, tunnistaminen 3 asemat kiintolevy 11 optiset 9 B Bluetooth-tarra 15 C caps lock -merkkivalo, tunnistaminen 3 Certificate of Authenticity - aitoustodistustarra 15 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 10 digitaalisen median korttipaikka, tunnistaminen 10 E esc-näppäin, tunnistaminen 5 ExpressCard-korttipaikka, tunnistaminen 9 F fn-näppäin, tunnistaminen 5 H HDMI-portti, tunnistaminen 10 I IEEE portti, tunnistaminen 10 infrapunalinssi, tunnistaminen 7 K kaiuttimet, tunnistaminen 4 kiintolevypaikka, tunnistaminen 11 korkeutta koskevat tiedot 16 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 kosketusalustan merkkivalo, tunnistaminen 2 kosketusalustan virtapainike 2 kosteutta koskevat tiedot 16 kuuloke (äänilähtö) -liitäntä 7 käyttöjärjestelmä Microsoft Certificate of Authenticity - aitoustodistustarra 15 tuotetunnus 15 käyttöympäristöä koskevat tekniset tiedot 16 L laajennusportti, tulo- ja lähtösignaalit 18 laajennusportti, tunnistaminen 10 langattoman laitteen hyväksyntätarra 15 langattoman laitteen kytkin, tunnistaminen 7 langattoman laitteen merkkivalo, tunnistaminen 7 langattomat antennit 13 liitin, virta 9 liitännät RJ-11 (modeemi) 10 RJ-45 (verkko) 10 S-videolähtö 10 äänilähtö (kuulokkeet) 7 äänitulo (mikrofoni) 7 lämpötilaa koskevat tiedot 16 M media-painike, tunnistaminen 4 media-painikkeen merkkivalo, tunnistaminen 3 merkkivalot akku 3 asema 3 caps lock 3 digitaalisen median korttipaikka 10 kosketusalusta 2 langaton 7 media-painike 3 mykistys 3 num lock 3 optinen asema 9 virta 3 äänenvoimakkuuden lisäys 3 äänenvoimakkuuden vähennys 3 Microsoft Certificate of Authenticity -aitoustodistustarra 15 mikrofonin (äänitulon) liitäntä 7 modeemin hyväksyntätarra 15 muistimoduulipaikka, tunnistaminen 11 muistipaikat digitaalisen median korttipaikka 10 ExpressCard 9 FIWW Hakemisto 19

24 muistimoduuli 11 vaijerilukko 9 mykistyksen merkkivalo, tunnistaminen 3 mykistyspainike, tunnistaminen 4 N nimellisen virransyötön tiedot 17 num lock -merkkivalo, tunnistaminen 3 näppäimet esc 5 fn 5 numeronäppäimistö 5 toiminto 5 Windowsin logonäppäin 5 Windows-sovellusnäppäin 5 näppäimistön näppäimet, tunnistaminen 5 näytön kytkin, tunnistaminen 12 näytön portti, ulkoinen näyttö 10 O optinen asema, tunnistaminen 9 optisen aseman merkkivalo, tunnistaminen 9 osat edessä olevat 7 näyttö 12 oikealla sivulla olevat 9 pohjassa olevat 11 päällä olevat 2 takana olevat 8 vasemmalla sivulla olevat 10 P paikat akku 11, 15 kiintolevy 11 muistimoduuli 11 painikkeet kosketusalusta 2 kosketusalustan virtapainike 2 media 4 mykistys 4 virta 4 pikanäppäinten pikaopas 5 portit HDMI 10 laajennus 10 ulkoinen näyttö 10 USB 9, 10 R RJ-11 (modeemi) -liitäntä, tunnistaminen 10 RJ-45 (verkko) -liitäntä, tunnistaminen 10 S salpa, akun vapauttaminen 11 sarjanumero, tietokone 15 Service tag -huoltotarra 15 sisäinen näytön kytkin, tunnistaminen 12 sisäiset mikrofonit, tunnistaminen 12 sovellusnäppäin, Windows 5 S-videolähtöliitäntä, tunnistaminen 10 syvän lepotilan pikanäppäin 5 T tarrat Bluetooth 15 langattoman laitteen hyväksyntä 15 Microsoft Certificate of Authenticity - aitoustodistus 15 modeemin hyväksyntä 15 Service tag -huoltotarra 15 viranomaisten ilmoitukset 15 WLAN 15 tekniset tiedot nimellinen virransyöttö 17 teknisiä tietoja käyttöympäristö 16 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 15 modeemin hyväksyntätarra 15 ympäristöä koskevat tekniset tiedot 17 tietokoneen siirtäminen lepotilaan 12 tietokoneen siirtäminen syvään lepotilaan 5 toimintonäppäimet, tunnistaminen 5 tuotetunnus 15 tuotteen nimi ja numero, tietokone 15 tuuletusaukot, tunnistaminen 8, 11 U ulkoisen näytön portti, tunnistaminen 10 USB-portit, tunnistaminen 9, 10 V vaijerilukon kiinnityspaikka, tunnistaminen 9 vapautussalpa, akku 11 verkkovirtalaite, tunnistaminen 14 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 15 modeemin hyväksyntätarra 15 Viranomaisten ilmoitukset - tarra 15 virran merkkivalot, tunnistaminen 3 virtajohto 14 virtajohto, tunnistaminen 14 virtaliitin, tunnistaminen 9 virtapainike, tunnistaminen 4 W Windowsin logonäppäin, tunnistaminen 5 Windows-sovellusnäppäin, tunnistaminen 5 WLAN-laite 15 WLAN-tarra 15 Y ympäristöä koskevat tekniset tiedot 16 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 3 äänenvoimakkuuden säätöalue, tunnistaminen 4 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 3 äänilähtöliitäntä (kuulokkeet), tunnistaminen 7 20 Hakemisto FIWW

25 äänitulon (mikrofonin) liitäntä, tunnistaminen 7 FIWW Hakemisto 21
