1 Kannettavan esittely Käyttöopas

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. SD-logo on omistajansa tavaramerkki. Tuotetta koskeva ilmoitus Tässä oppaassa on tietoja ominaisuuksista, jotka ovat yhteisiä useimmille malleille. Omassa tietokoneessasi ei välttämättä ole kaikkia näitä ominaisuuksia. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: elokuu 2009 Oppaan osanumero:

3 Turvallisuutta koskeva varoitus VAARA Älä pidä tietokonetta sylissäsi tai tuki tietokoneen tuuletusaukkoja. Tällä voit välttää kuumuuden aiheuttamat henkilövahingot ja tietokoneen ylikuumenemisen. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Älä myöskään anna verkkovirtalaitteen koskettaa ihoa tai pehmeää esinettä, kuten tyynyä, mattoa tai vaatetta, käytön aikana. Tietokone ja verkkovirtalaite noudattavat tietotekniikan laitteiden turvallisuutta koskevassa kansainvälisessä standardissa (IEC 60950) määritettyjä lämpötilarajoja. iii

4 iv Turvallisuutta koskeva varoitus

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet ja sormenjälkitunnistimet (vain tietyt mallit)... 4 Näppäimet... 6 Edessä olevat osat... 7 Takana olevat osat... 8 Oikealla sivulla olevat osat... 8 Vasemmalla sivulla olevat osat... 9 Pohjassa olevat osat Näytön osat Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Hakemisto v

6 vi

7 1 Laitteiden tunnistaminen Voit tuoda näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Järjestelmä ja suojaus. Valitse sitten Järjestelmä-alueelta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. HUOMAUTUS: Windowsin sisältämä käyttäjätilien hallintaominaisuus parantaa tietokoneen suojausta. Järjestelmä saattaa kysyä käyttöoikeuksia tai salasanaa tiettyjen tehtävien, kuten sovellusten asentamisen, ohjelmien suorittamisen tai Windows-asetusten muuttamisen yhteydessä. Lisätietoja on Ohje ja tuki -toiminnossa. 1

8 2 Osat Päällä olevat osat Kosketusalusta Kohde (1) Kosketusalustan merkkivalo Valkoinen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan käynnistys/sammutuspainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. (5) Kosketusalustan vieritysalue Vierittää ylös- tai alaspäin. (6) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. *Taulukossa näkyvät tehdasasetukset. Jos haluat tarkastella ja muuttaa osoitinlaitteen asetuksia, valitse Käynnistä > Laitteet ja tulostimet. Napsauta sitten hiiren kakkospainikkeella tietokonettasi vastaavaa laitetta ja valitse Hiiren asetukset. 2 Luku 2 Osat

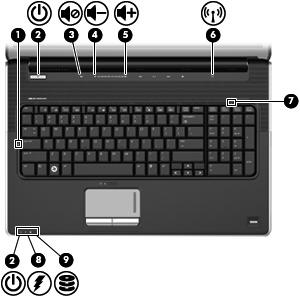

9 Merkkivalot Kohde (1) Caps lock -merkkivalo Valo palaa: Aakkoslukko (caps lock) on käytössä. (2) Virran merkkivalot (2)* Valo palaa: Tietokone on käynnissä. Valo vilkkuu: Tietokone on lepotilassa. Valo ei pala: Tietokoneen virta on katkaistu, tai tietokone on horrostilassa. (3) Mykistyksen merkkivalo Valkoinen: Tietokoneen ääni on kytketty päälle. Keltainen: Tietokoneen ääni on mykistetty. (4) Äänenvoimakkuuden vähennyksen merkkivalo Valo palaa: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. (5) Äänenvoimakkuuden lisäyksen merkkivalo Valo palaa: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (6) Langattoman laitteen merkkivalo Valo palaa: Sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN) ja/tai Bluetooth -laite, on toiminnassa. Valo ei pala: Kaikista langattomista laitteista on katkaistu virta. (7) Num lock -merkkivalo Kiinteä numeronäppäimistö on käytössä tai tietokoneeseen liitetyn valinnaisen numeronäppäimistön num lock- eli numerolukitustila on käytössä. Päällä olevat osat 3

10 Kohde (8) Akun merkkivalo Valo palaa: Akku on latautumassa. Valo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustila on heikko. Kun akun varaustila on kriittisen heikko, akun merkkivalo alkaa vilkkua nopeasti. Valo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. (9) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. Keltainen: HP ProtectSmart Hard Drive Protection on väliaikaisesti pysäyttänyt kiintolevyn. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva virran merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. Painikkeet ja sormenjälkitunnistimet (vain tietyt mallit) Kohde (1) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla lyhyesti virtapainiketta. Kun tietokone on lepotilassa, voit poistua lepotilasta painamalla virtapainiketta lyhyesti. Kun tietokone on horrostilassa, voit poistua horrostilasta painamalla virtapainiketta lyhyesti. 4 Luku 2 Osat

11 Kohde (2) Kaiuttimet (2) Tuottavat äänen. Jos tietokone ei vastaa komentoihin eikä Windows virrankatkaisutoimintoja voi käyttää, katkaise tietokoneesta virta pitämällä virtapainiketta alhaalla vähintään viisi sekuntia. Virranhallinta-asetuksia koskevia lisätietoja saa valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja suojaus > Virranhallinta-asetukset. (3) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (4) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Sormen liikuttaminen vasemmalle pienentää äänenvoimakkuutta, ja sormen liikuttaminen oikealle vastaavasti lisää äänenvoimakkuutta. Voit vähentää äänenvoimakkuutta myös napauttamalla säätöalueen vasenta puolta (-). Jos haluat lisätä äänenvoimakkuutta, voit napauttaa säätöalueen oikeaa puolta (+). (5) Edellinen / Kelaa alkuun -painike Toistaa levyn edellisen raidan tai osan, kun tätä painiketta painetaan kerran. Kelaa levyä taaksepäin, kun painiketta painetaan yhdessä fn-näppäimen kanssa. (6) Toista/Tauko-painike Toistaa median tai keskeyttää sen toistamisen. (7) Seuraava / Kelaa eteenpäin -painike Toistaa levyn seuraavan raidan tai osan, kun tätä painiketta painetaan kerran. (8) Pysäytä-painike Pysäyttää toiston. Kelaa levyä eteenpäin, kun painiketta painetaan yhdessä fn -näppäimen kanssa. (9) Langattoman laitteen painike Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. HUOMAUTUS: Langattoman yhteyden muodostaminen edellyttää, että langattoman verkon asetukset on määritetty. (10) Sormenjälkitunnistin (vain tietyt mallit) Mahdollistaa kirjautumisen Windows-käyttöjärjestelmään salasanan sijasta sormenjäljen avulla. *Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. Päällä olevat osat 5

12 Näppäimet Kohde (1) esc-näppäin fn-näppäimen kanssa painettuna tuo näkyviin järjestelmätiedot. (2) fn-näppäin Toimintonäppäimen tai esc-näppäimen kanssa painettuna käynnistää usein käytettyjä järjestelmän toimintoja. (3) Windowsin logonäppäin Avaa Windowsin Käynnistä-valikon. (4) Windowsin sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Integroidun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Painettuna fn-näppäimen kanssa käynnistävät usein käytettyjä järjestelmän toimintoja. 6 Luku 2 Osat

13 Edessä olevat osat Kohde (1) Virran merkkivalo Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai horrostilassa. (2) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustaso on alhainen. Kun akun varaustila on saavuttanut kriittisen tason, akun merkkivalo alkaa vilkkua nopeasti. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu alhaiseksi. (3) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. Keltainen: HP ProtectSmart Hard Drive Protection on väliaikaisesti pysäyttänyt kiintolevyn. (4) Infrapunalinssi Vastaanottaa kaukosäätimen signaaleja. (5) Audiotuloliitäntä (mikrofoni) Tähän voidaan liittää lisävarusteena saatava kuuloke-, stereo- tai monomikrofoni. (6) Äänilähdön (kuulokkeiden) liitännät (2) Tästä liitännästä kuuluvat äänet, jos liität siihen vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. HUOMAUTUS: käyttöoppaissa. Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen Edessä olevat osat 7

14 Takana olevat osat Kohde Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. Oikealla sivulla olevat osat Kohde (1) Optinen asema Lukee ja tietyissä malleissa myös kirjoittaa optisia levyjä. (2) Optisen aseman merkkivalo Valo vilkkuu: Optinen asema on käytössä. (3) USB-portit (2) Näihin liitäntöihin voidaan kytkeä lisävarusteina saatavia USBlaitteita. (4) TV-antenni-/kaapeliliitäntä (vain tietyt mallit) Liitäntään voidaan kytkeä TV-antenni, digitaalinen kaapelivastaanotin tai satelliittivastaanotin, joka vastaanottaa normaalilaatuisia tai teräväpiirtoisia TV-lähetyksiä. (5) RJ-11 (modeemi) -liitäntä (vain tietyt mallit) Tähän liitäntään voit kytkeä modeemikaapelin. (6) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). HUOMAUTUS: Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä voi estää tietokoneen väärinkäyttöä tai varastamista. (7) Verkkovirtalaitteen valo Valo palaa: Tietokone on liitetty ulkoiseen virtalähteeseen. Valo ei pala: Tietokonetta ei ole liitetty ulkoiseen virtalähteeseen. (8) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. 8 Luku 2 Osat

15 Vasemmalla sivulla olevat osat Kohde (1) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (2) Laajennusportti 3 Tällä voit kytkeä tietokoneen valinnaiseen telakointilaitteeseen tai valinnaiseen laajennusosaan. HUOMAUTUS: Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (3) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (4) HDMI-portti Liittää valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. (5) esata-/usb-portti (vain tietyt mallit) Liittää valinnaisen suorituskykyisen esata-komponentin, esimerkiksi ulkoisen esata-kiintolevyn tai valinnaisen USBlaitteen. HUOMAUTUS: Tietokoneessa saattaa tietokoneen mallin mukaan olla vain USB-portti. (6) USB-portti Tähän voit kytkeä valinnaisen USB-laitteen. (7) 1394-portti (vain tietyt mallit) Tähän voit kytkeä valinnaisen IEEE tai 1394a -laitteen, kuten videokameran. (8) Digitaalisen median korttipaikan merkkivalo Valo palaa: Digitaalinen kortti on käytössä. (9) Digitaalisen median korttipaikka Tukee seuraavia valinnaisia digitaalisia kortteja: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital (SD) -muistikortti Secure Digital High Capacity (SDHC) -muistikortti xd-picture Card (XD) xd-picture Card (XD), tyyppi H xd-picture Card (XD), tyyppi M (10) ExpressCard-korttipaikka Tukee lisävarusteena saatavia ExpressCard/54-kortteja. Vasemmalla sivulla olevat osat 9

16 Pohjassa olevat osat Kohde (1) Akkupaikka Paikka akkua varten. (2) Akun vapautussalpa Vapauttaa akun akkupaikasta. (3) Tuuletusaukot (9) Jäähdyttävät tietokoneen sisäisiä osia. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (4) Toissijainen kiintolevypaikka Paikka valinnaiselle toissijaiselle kiintolevylle. (5) Sisäinen subwoofer-kaiutin Sisältää subwoofer-kaiuttimen. (6) Ensisijainen kiintolevypaikka Ensisijaisen kiintolevyn, muistimoduulipaikkojen ja WLANmoduulin (vain tietyissä malleissa) paikka. VAROITUS: Jotta järjestelmä ei lukitu, vaihda langattoman moduulin tilalle vain sellainen moduuli, jonka oman maasi/alueesi langattomia laitteita sääntelevä viranomainen on hyväksynyt käytettäväksi tietokoneessa. Jos vaihdat moduulin ja saat siihen liittyvän varoituksen, poista moduuli, jotta tietokone toimii taas normaalisti, ja ota yhteyttä tekniseen tukeen Ohjeen ja tuen kautta. 10 Luku 2 Osat

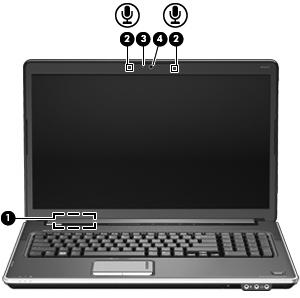

17 Näytön osat Kohde (1) Sisäinen näytön kytkin Sammuttaa näytön ja käynnistää lepotilan, jos näyttö suljetaan tietokoneen ollessa käynnissä. (2) Sisäiset mikrofonit (2) Nauhoittavat äänen. (3) Web-kameran merkkivalo Valo palaa: Web-kamera on käytössä. (4) Verkkokamera Nauhoittaa ääntä ja videokuvaa sekä sieppaa pysäytyskuvia. Näytön osat 11

18 Langattomat antennit (vain tietyt mallit) Tietyissä tietokonemalleissa vähintään kaksi antennia lähettää ja vastaanottaa signaaleja yhdestä tai useammasta langattomasta laitteesta. Antennit eivät näy tietokoneen ulkopuolelle. HUOMAUTUS: Jotta signaalitaso olisi paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Lisätietoja omaa maatasi/aluettasi koskevista langattomien laitteiden turvallisuusohjeista on kohdassa Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet. Nämä ohjeet ovat Ohje ja tukipalvelut -kohdassa. 12 Luku 2 Osat

19 Lisälaitteet Kohde (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. *Akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain/maittain. Lisälaitteet 13

20 3 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Huoltotarra: Tarrassa on esimerkiksi seuraavat tärkeät tiedot: Tuotteen nimi (1). Tuotteen nimi on kiinnitetty tietokoneen kanteen. Sarjanumero (s/n) (2). Aakkosnumeerinen tunniste, joka on yksilöllinen jokaisella tuotteella. Osanumero/tuotenumero (p/n) (3). Numero antaa tarkkoja tietoja tuotteen laitteisto-osista. Osanumero auttaa huoltoteknikkoa määrittämään tarvittavat osat. Mallitiedot (4). Tämän aakkosnumeerisen tunnisteen avulla löydät tietokoneesi asiakirjat ja ohjaimet sekä tukipalvelut. Takuuaika (5). Tämä luku ilmaisee tietokoneen takuuajan vuosina. Pidä nämä tiedot saatavilla, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft Certificate of Authenticity -aitoustodistus: Tarrassa on Windows -tuotetunnus. Voit tarvita Product Key -tuotetunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntämerkintä on kiinnitetty ensisijaisen kiintolevypaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja langattomista laitteista sekä joidenkin sellaisten maiden/alueiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite. Jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille 14 Luku 3 Tarrat

21 tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty ensisijaisen kiintolevypaikan sisäpuolelle. SIM (Subscriber Identity Module) -tarra (vain tietyt mallit): Sisältää SIM-moduulin ICCID (Integrated Circuit Card Identifier) -tunnuksen. Tarra sijaitsee akkupaikan sisäpuolella. HP Mobile Broadband -moduulin sarjanumerotarra (vain tietyt mallit): Sisältää HP Mobile Broadband -moduulin sarjanumeron. Tarra sijaitsee akkupaikan sisäpuolella. 15

22 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 9 A akku, tunnistaminen 13 akkupaikka 14 akkupaikka, tunnistaminen 10 akun merkkivalo, tunnistaminen 4, 7 akun vapautussalpa, tunnistaminen 10 antennit 12 aseman merkkivalo, tunnistaminen 4, 7 audiolähdön (kuulokkeiden) liitäntä 7 B Bluetooth-tarra 15 C caps lock -merkkivalo, tunnistaminen 3 Certificate of Authenticity -aitoustodistustarra 14 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 9 digitaalisen median korttipaikka, tunnistaminen 9 E edellinen / kelaa alkuun -painike, tunnistaminen 5 ensisijainen kiintolevypaikka, tunnistaminen 10 esata-/usb-portti, tunnistaminen 9 esc-näppäin, tunnistaminen 6 ExpressCard-korttipaikka, tunnistaminen 9 F fn-näppäin, tunnistaminen 6 H HDMI-portti, tunnistaminen 9 HP Mobile Broadband -moduulin sarjanumerotarra 15 huoltotarra 14 I IEEE portti, tunnistaminen 9 infrapunalinssi, tunnistaminen 7 J johto, virta 13 K kaiuttimet, tunnistaminen 5 kosketusalusta painikkeet 2 säätöalueet 2 tunnistaminen 2 kosketusalustan käynnistys/ sammutuspainike 2 kosketusalustan merkkivalo, tunnistaminen 2 kuuloke (audiolähtö) -liitäntä 7 käyttöjärjestelmä Microsoft Certificate of Authenticity -aitoustodistustarra 14 tuotetunnus 14 L laajennusportti, tunnistaminen 9 langattoman laitteen hyväksyntätarra 15 langattoman laitteen merkkivalo, tunnistaminen 3 langattoman laitteen painike, tunnistaminen 5 langattomat antennit 12 liittimet, virta 8 liitännät audiolähtö (kuulokkeet) 7 audiotulon (mikrofonin) liitäntä 7 RJ-11 (modeemi) 8 RJ-45 (verkko) 9 TV-antenni/kaapeli 8 M mediatoimintopainikkeet, tunnistaminen 5 merkkivalot akku 4, 7 asema 4, 7 caps lock 3 digitaalisen median korttipaikka 9 kosketusalusta 2 langaton 3 mykistys 3 num lock 3 verkkokamera 11 virta 3, 7 äänen mykistäminen 3 äänenvoimakkuuden lisäys 3 äänenvoimakkuuden vähennys 3 Microsoft Certificate of Authenticity -aitoustodistustarra 14 mikrofonin (äänitulon) liitäntä 7 modeemin hyväksyntätarra Hakemisto

23 muistimoduulipaikka, tunnistaminen 10 muistipaikat digitaalinen media 9 mykistyksen merkkivalo, tunnistaminen 3 mykistyspainike, tunnistaminen 5 N num lock -merkkivalo, tunnistaminen 3 näppäimet esc 6 fn 6 numeronäppäimistö 6 toiminto 6 Windowsin logonäppäin 6 Windowsin sovellusnäppäin 6 näppäimistön näppäimet, tunnistaminen 6 näytön portti, ulkoinen näyttö 9 O optinen asema, tunnistaminen 8 osat edessä olevat 7 lisälaitteistot 13 näyttö 11 oikealla sivulla olevat 8 pohjassa olevat 10 päällä olevat 2 takana olevat 8 vasemmalla sivulla olevat 9 P paikat akku 10, 14 ensisijainen kiintolevy 10 ExpressCard 9 muistimoduuli 10 toissijainen kiintolevy 10 vaijerilukko 8 painikkeet Edellinen / Kelaa alkuun 5 kosketusalusta 2 kosketusalustan käynnistys/ sammutus 2 langaton 5 Pysäytä 5 Seuraava / Kelaa eteenpäin 5 Toista/Tauko 5 virta 4 äänen mykistäminen 5 portit esata/usb 9 HDMI 9 laajennus 9 ulkoinen näyttö 9 USB 8, 9 pysäytä-painike, tunnistaminen 5 R RJ-11 (modeemi) -liitäntä, tunnistaminen 8 RJ-45 (verkko) -liitäntä, tunnistaminen 9 S salpa akun vapautus 10 sarjanumero, tietokone 14 seuraava / kelaa eteenpäin -painike, tunnistaminen 5 SIM-tarra 15 sisäisen verkkokameran merkkivalo, tunnistaminen 11 sisäiset mikrofonit, tunnistaminen 11 sormenjälkitunnistin, tunnistaminen 5 sovellusnäppäin, Windows 6 säätöalueet, kosketusalusta 2 T tarrat Bluetooth 15 HP Mobile Broadband -moduuli 15 huoltotarra 14 langattoman laitteen hyväksyntä 15 Microsoft Certificate of Authenticity -aitoustodistus 14 modeemin hyväksyntä 14 SIM 15 viranomaisten ilmoitukset 14 WLAN 15 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 15 modeemin hyväksyntätarra 14 toimintonäppäimet, tunnistaminen 6 toissijainen kiintolevypaikka, tunnistaminen 10 toista/tauko-painike, tunnistaminen 5 tuotetunnus 14 tuotteen nimi ja numero, tietokone 14 tuuletusaukot, tunnistaminen 8, 10 TV-antenni-/kaapeliliitäntä, tunnistaminen 8 U ulkoisen näytön portti, tunnistaminen 9 USB-portit, tunnistaminen 8, 9 V vaijerilukon kiinnityspaikka, tunnistaminen 8 verkkokamera, tunnistaminen 11 verkkovirtalaite, tunnistaminen 13 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 15 modeemin hyväksyntätarra 14 viranomaisten ilmoitukset -tarra 14 virran merkkivalo, tunnistaminen 7 virran merkkivalot, tunnistaminen 3 virtajohto, tunnistaminen 13 virtaliitin, tunnistaminen 8 virtapainike, tunnistaminen 4 W Windowsin logonäppäin, tunnistaminen 6 Windowsin sovellusnäppäin, tunnistaminen 6 WLAN-laite 15 WLAN-moduuli 10 WLAN-tarra 15 Hakemisto 17

24 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 3 äänenvoimakkuuden säätöalue, tunnistaminen 5 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 3 äänitulon (mikrofonin) liitäntä, tunnistaminen 7 18 Hakemisto
