Tablet PC:n esittely. Asiakirjan osanumero: Tässä oppaassa esitellään tietokoneen laitteisto-ominaisuudet.

Transkriptio

1 Tablet PC:n esittely Asiakirjan osanumero: Toukokuu 2006 Tässä oppaassa esitellään tietokoneen laitteisto-ominaisuudet.

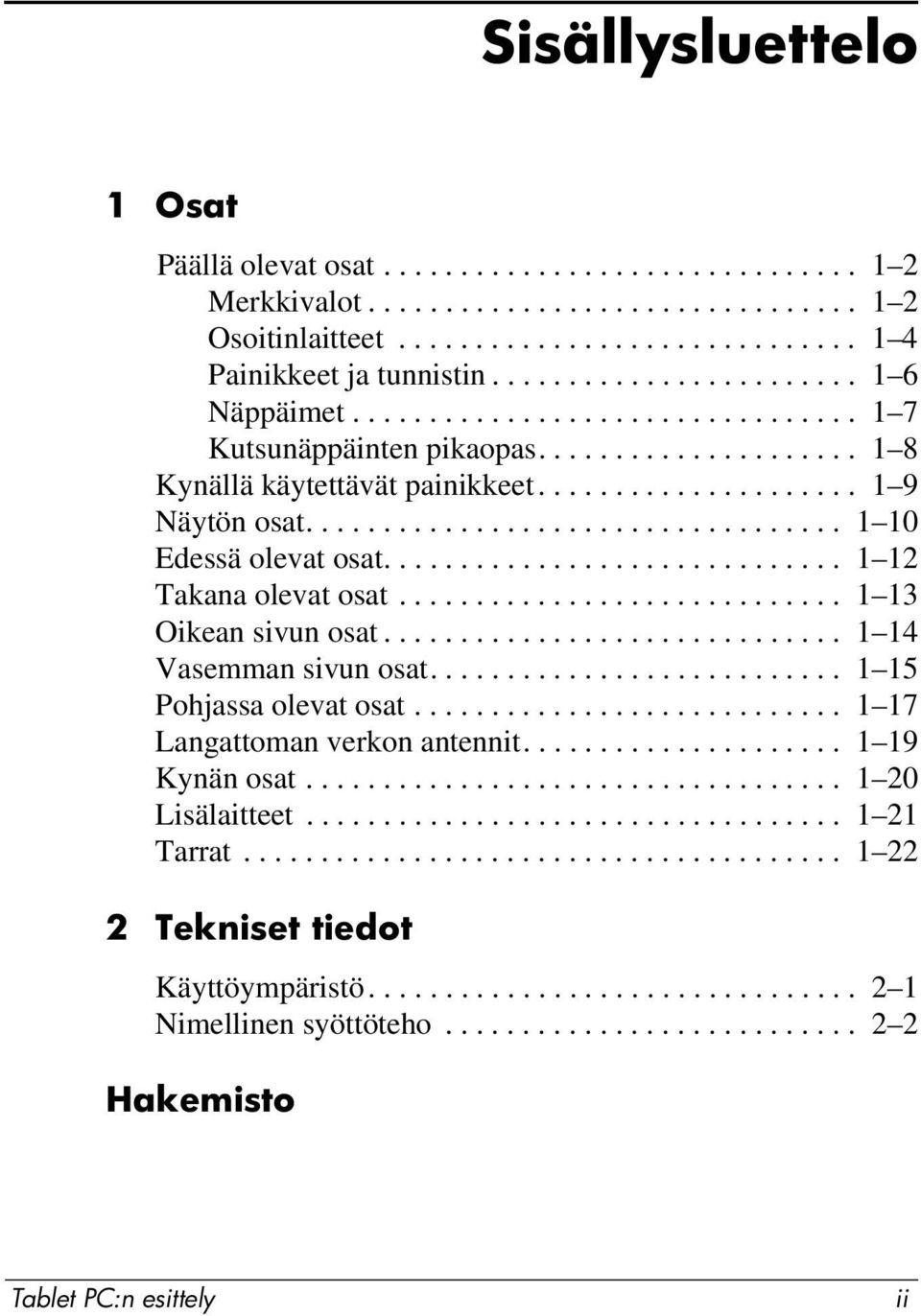

2 Sisällysluettelo 1 t Päällä olevat osat Merkkivalot Osoitinlaitteet Painikkeet ja tunnistin Näppäimet Kutsunäppäinten pikaopas Kynällä käytettävät painikkeet Näytön osat Edessä olevat osat Takana olevat osat Oikean sivun osat Vasemman sivun osat Pohjassa olevat osat Langattoman verkon antennit Kynän osat Lisälaitteet Tarrat Tekniset tiedot Käyttöympäristö Nimellinen syöttöteho Hakemisto Tablet PC:n esittely ii

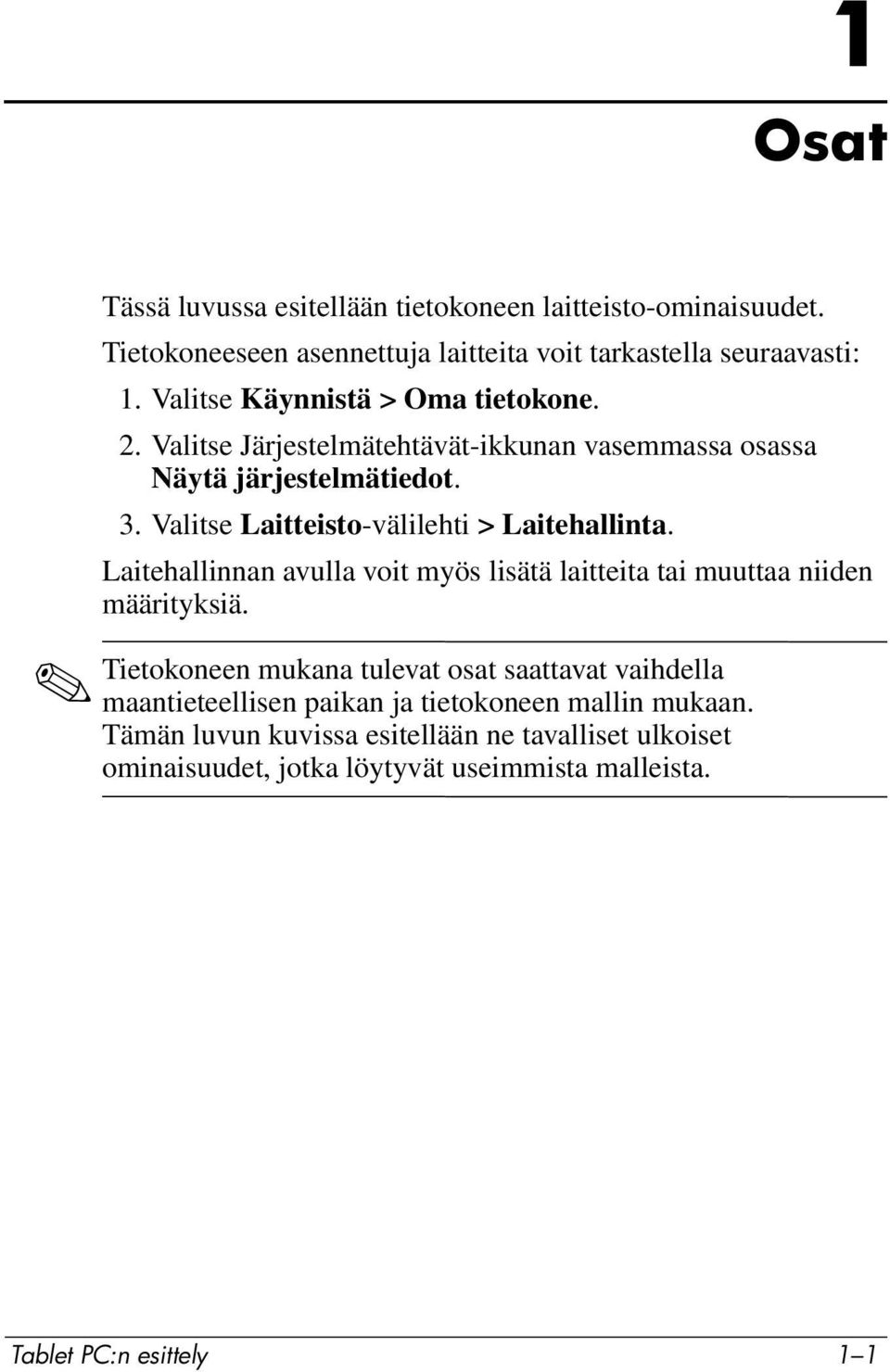

3 1 t Tässä luvussa esitellään tietokoneen laitteisto-ominaisuudet. Tietokoneeseen asennettuja laitteita voit tarkastella seuraavasti: 1. Valitse Käynnistä > Oma tietokone. 2. Valitse Järjestelmätehtävät-ikkunan vasemmassa osassa Näytä järjestelmätiedot. 3. Valitse Laitteisto-välilehti > Laitehallinta. Laitehallinnan avulla voit myös lisätä laitteita tai muuttaa niiden määrityksiä. Tietokoneen mukana tulevat osat saattavat vaihdella maantieteellisen paikan ja tietokoneen mallin mukaan. Tämän luvun kuvissa esitellään ne tavalliset ulkoiset ominaisuudet, jotka löytyvät useimmista malleista. Tablet PC:n esittely 1 1

4 Päällä olevat osat Merkkivalot 1 Vaimennuksen merkkivalo Merkkivalo palaa: tietokoneen ääni on kytketty pois. 2 Caps Lock -valo Merkkivalo palaa: caps lock (aakkoslukko) on käytössä. 3 Levyaseman merkkivalo Vilkkuva vihreä: kiintolevyä käytetään. Kellanruskea: HP Mobile Data Protection -järjestelmä on pysäköinyt levyaseman tilapäisesti. (Jatkuu) 1 2 Tablet PC:n esittely

5 4 Akun merkkivalo Kellanruskea: akku on latautumassa. Vihreä: akku on latautunut lähes täyteen. Vilkkuva kellanruskea: akku on tietokoneen ainoa virtalähde, ja sen varaustaso on heikko. Kun akun varaustila on muuttunut kriittisen heikoksi, akun merkkivalo alkaa vilkkua nopeasti. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei liitetä ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena. 5 Virran merkkivalo Vihreä: tietokone on käynnissä. Vilkkuva vihreä: tietokone on valmiustilassa. Ei pala: tietokone on sammutettuna tai lepotilassa. 6 Langattoman toiminnon merkkivalo Merkkivalo palaa: sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN) ja/tai Bluetooth -laite, on toiminnassa. 7 Num Lock -valo Merkkivalo palaa: numerolukitus on päällä, tai upotettu numeronäppäimistö on käytössä. Tablet PC:n esittely 1 3

6 Osoitinlaitteet Kosketusalusta Voit käyttää vaihtoehtoisesti joko paikannustappia tai kosketusalustaa. Seuraavassa kuvassa ja taulukossa esitellään tietokoneen osoitinlaitteet, jotka vaihtelevat malleittain. 1 Paikannustappi Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. 2 Paikannustapin vasen painike Painike toimii kuten ulkoisen hiiren ykköspainike (vasen painike). 3 Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. Voidaan asettaa suorittamaan muitakin hiiritoimintoja, kuten vieritys, valinta ja kaksoisnapsautus. (Jatkuu) 1 4 Tablet PC:n esittely

7 4 Kosketusalustan vasen painike* 5 Kosketusalustan oikea painike* 6 Kosketusalustan vieritysalue* 7 Paikannustapin oikea painike Painike toimii kuten ulkoisen hiiren ykköspainike (vasen painike). Painike toimii kuten ulkoisen hiiren kakkospainike (oikea painike). Vierittää näyttöä ylös tai alas. Painike toimii kuten ulkoisen hiiren kakkospainike (oikea painike). *Taulukossa näkyvät oletusasetukset. Kosketusalustan asetuksia voit muuttaa valitsemalla Käynnistä > Ohjauspaneeli > Tulostimet ja muut laitteet > Hiiri. Tablet PC:n esittely 1 5

8 Painikkeet ja tunnistin 1 Sormenjälkitunnistin Microsoft Windowsiin voidaan kirjautua sormenjälkitunnistimen avulla salasanatunnistuksen sijasta. 2 Esityspainike Käynnistää esitystoiminnon. 3 Vaimennuspainike Mykistää ja palauttaa tietokoneen äänen. 4 Äänenvoimakkuuden vähennyspainike 5 Äänenvoimakkuuden lisäyspainike Hiljentää tietokoneen ääntä. Lisää tietokoneen ääntä. 1 6 Tablet PC:n esittely

9 Näppäimet 1 Toimintonäppäimet (6) Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä Fn-näppäimen kanssa. Kohdassa Kutsunäppäinten pikaopas on kuvaus kustakin pikanäppäimestä. 2 Fn-näppäin Käynnistää usein käytettyjä järjestelmätoimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai Esc-näppäimen kanssa. 3 Windows-näppäin Avaa Windowsin Käynnistä-valikon. 4 Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikatoimintovalikon. 5 Upotetun numeronäppäimistön näppäimet (15) Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. Tablet PC:n esittely 1 7

10 Kutsunäppäinten pikaopas Kun haluat suorittaa tämän toiminnon Käynnistä valmiustila Valmiustilan lopettaminen Vaihtaminen tietokoneen näytön ja ulkoisen näytön välillä Akun tietojen näyttäminen Akkutietojen tyhjentäminen Näytön kirkkauden vähentäminen Näytön kirkkauden lisääminen Järjestelmätietojen tarkistaminen Järjestelmätietojen tyhjentäminen Paina Fn+F3 Työnnä virtakytkintä tietokoneen etuosaa kohti. Fn+F4 Fn+F8 Fn+F8 Fn+F9 Fn+F10 Fn+Esc Esc tai valitse OK 1 8 Tablet PC:n esittely

11 Kynällä käytettävät painikkeet 1 Tablet PC -syöttötaulun käynnistyspainike* Kun Windows on käynnissä, tämä painike avaa Microsoft Tablet PC Input Panel -sovelluksen, jossa on kirjoitusalusta ja näytössä näkyvä näppäimistö. 2 Kääntöpainike* Asettaa näyttökuvan näkymään vaakasuunnassa tai pystysuunnassa. 3 Q-painike* Kun Windows on käynnissä, avaa tai sulkee Q Menun. *Taulukossa näkyvät oletusasetukset. Tietoja Tablet PC Input Panelin käynnistyspainikkeen, kääntöpainikkeen ja Q-painikkeen toimintojen muuttamisesta saat painamalla kynällä Q-painiketta ja valitsemalla Tablet PC Settings (Taulutietokoneen asetukset). Tablet PC:n esittely 1 9

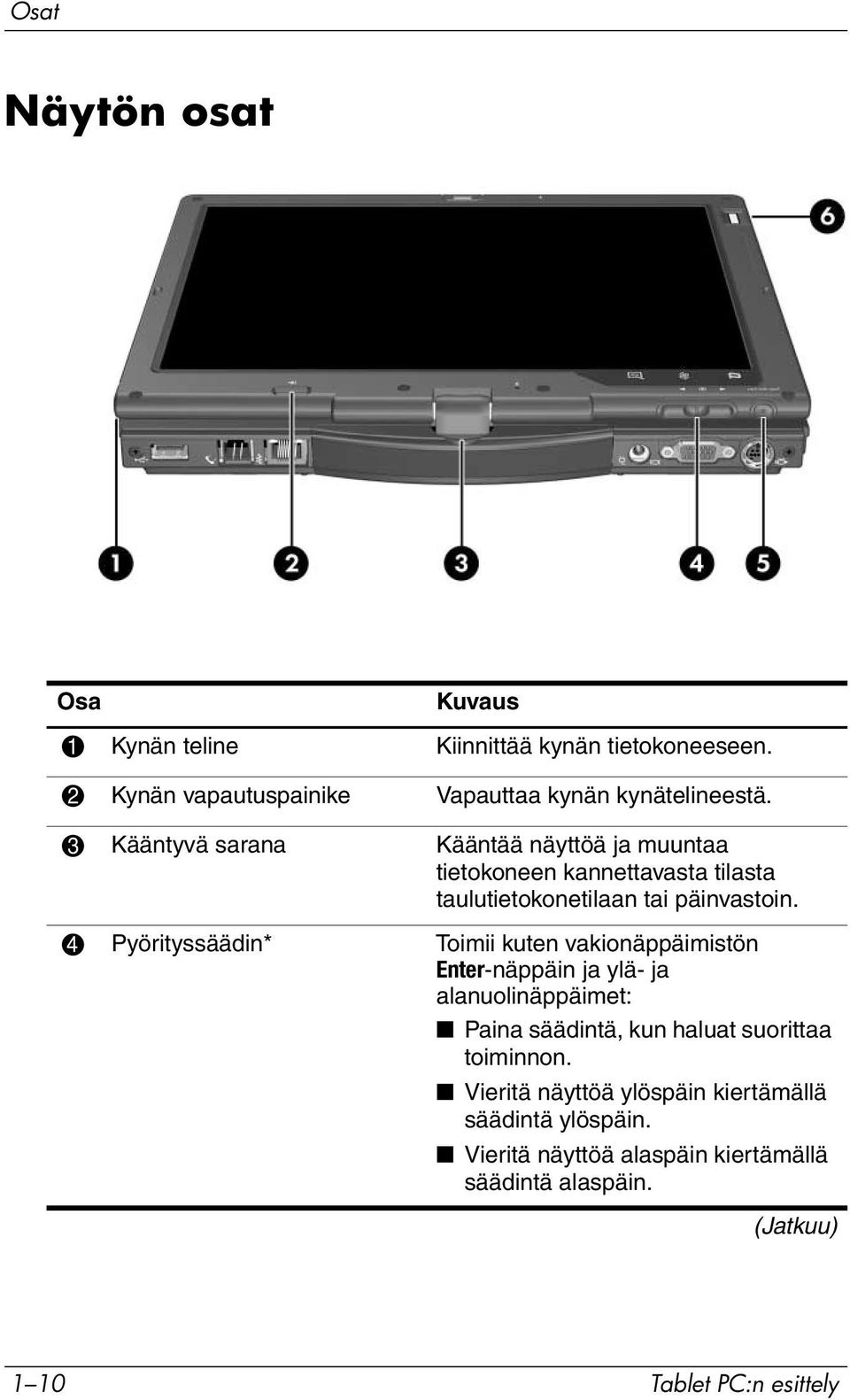

12 Näytön osat 1 Kynän teline Kiinnittää kynän tietokoneeseen. 2 Kynän vapautuspainike Vapauttaa kynän kynätelineestä. 3 Kääntyvä sarana Kääntää näyttöä ja muuntaa tietokoneen kannettavasta tilasta taulutietokonetilaan tai päinvastoin. 4 Pyörityssäädin* Toimii kuten vakionäppäimistön Enter-näppäin ja ylä- ja alanuolinäppäimet: Paina säädintä, kun haluat suorittaa toiminnon. Vieritä näyttöä ylöspäin kiertämällä säädintä ylöspäin. Vieritä näyttöä alaspäin kiertämällä säädintä alaspäin. (Jatkuu) 1 10 Tablet PC:n esittely

13 5 Windowsin suojaus -painike* Kun painiketta painetaan Windowsin ollessa auki, suoritetaan komento Ctrl+Alt+Del Tietokoneen asetukset -apuohjelman ollessa auki, tietokoneen alkuasetukset palautetaan. 6 Sormenjälkitunnistin Mahdollistaa sormenjälkiperustaisen kirjoittautumisen Windowsiin salasanan käytön sijasta. *Taulukossa näkyvät oletusasetukset. Tietoja Windowsin suojaus -painikkeen ja pyörityssäätimen toimintojen vaihtamisesta on luvussa Osoitinlaitteet ja näppäimistö. Työtiedostojen ja järjestelmän suojaamiseksi Ctrl+Alt+Del-komentoa ei voi antaa näytössä näkyvän näppäimistön näppäimillä Ctrl, Alt ja Del. Tablet PC:n esittely 1 11

14 Edessä olevat osat 1 Infrapunaportti Mahdollistaa langattoman yhteyden tietokoneen ja jonkin lisävarusteena saatavan IrDA-yhteensopivan laitteen välillä. 2 Bluetooth-moduuli (vain tietyt mallit) Å Lähettää ja vastaanottaa Bluetooth-laitteiden signaaleja. Langattomia laitteita käytettäessä on olemassa radiotaajuussäteilylle altistumisen vaara. Tämän laitteen säteilyteho on FCC:n radiotaajuussäteilyn al tistumisrajojen alapuolella. Tästä huolimatta radiolaitetta on käytettävä niin, että se on mahdollisimman vähän kosketuksissa ihmisiin normaalin toiminnan aikana. Jotta vältyttäisiin altistukselta radiotaajuussäteilylle, joka mahdollisesti ylittää FCC:n raja-arvot, käyttäjän etäisyyden antenniin tulisi olla vähintään 20 cm (8 tuumaa) normaalin käytön aikana, myös silloin, kun tietokoneen näyttö on suljettuna. 3 Näytön vapautuspainike Avaa tietokoneen. Ä Älä säilytä levykkeitä tai muita magneettisia tallennusvälineitä näytön vapautuspainikkeen magneettikenttien lähettyvillä. Magneettikentät ovat haitallisia tallennusvälineiden tiedoille Tablet PC:n esittely

15 Takana olevat osat 1 USB-portti Tähän voit liittää lisävarusteena saatavan USB-laitteen. 2 RJ-11 (modeemi) -liitäntä Tähän liitäntään voit kytkeä modeemikaapelin. 3 RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. 4 Virtaliitin Liittää verkkovirtalaitteen. 5 Ulkoisen näytön portti Tähän liittimeen voit kytkeä lisävarusteena saatavan ulkoisen VGA-näytön tai projektorin. 6 S-videolähtöliitäntä Tähän voit kytkeä jonkin S-videoliitäntää käyttävän laitteen kuten television, videonauhurin, videokameran, piirtoheittimen tai videokaappauskortin lisävarusteena saatavalla, standardin mukaisella (4-nastaisella) S-videokaapelilla. Liittimen kolme lisänastaa mahdollistavat myös lisävarusteena saatavan S-video-komposiittisovittimen käytön tietokoneen kanssa. Tablet PC:n esittely 1 13

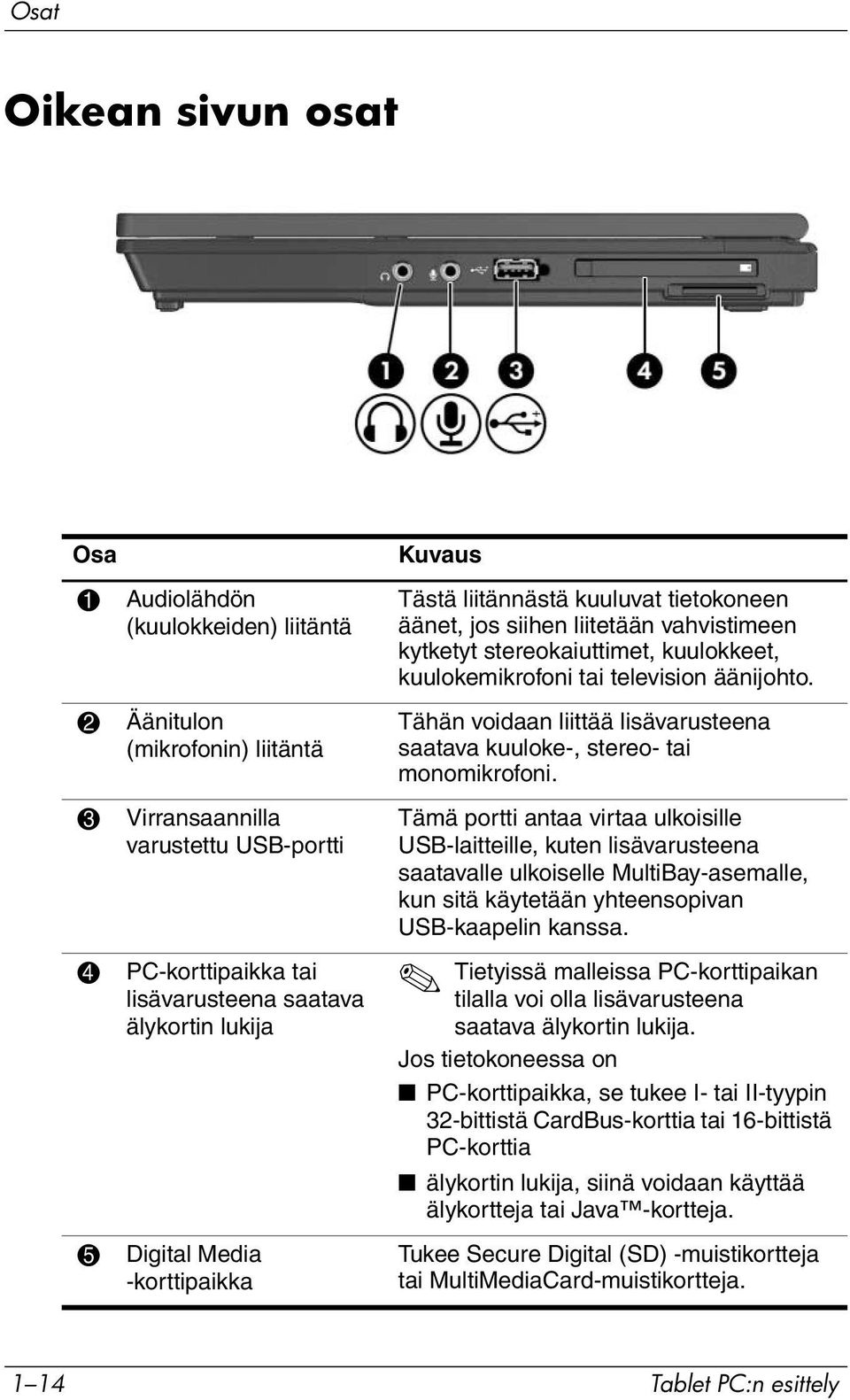

16 Oikean sivun osat 1 Audiolähdön (kuulokkeiden) liitäntä 2 Äänitulon (mikrofonin) liitäntä 3 Virransaannilla varustettu USB-portti 4 PC-korttipaikka tai lisävarusteena saatava älykortin lukija 5 Digital Media -korttipaikka Tästä liitännästä kuuluvat tietokoneen äänet, jos siihen liitetään vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, kuulokemikrofoni tai television äänijohto. Tähän voidaan liittää lisävarusteena saatava kuuloke-, stereo- tai monomikrofoni. Tämä portti antaa virtaa ulkoisille USB-laitteille, kuten lisävarusteena saatavalle ulkoiselle MultiBay-asemalle, kun sitä käytetään yhteensopivan USB-kaapelin kanssa. Tietyissä malleissa PC-korttipaikan tilalla voi olla lisävarusteena saatava älykortin lukija. Jos tietokoneessa on PC-korttipaikka, se tukee I- tai II-tyypin 32-bittistä CardBus-korttia tai 16-bittistä PC-korttia älykortin lukija, siinä voidaan käyttää älykortteja tai Java -kortteja. Tukee Secure Digital (SD) -muistikortteja tai MultiMediaCard-muistikortteja Tablet PC:n esittely

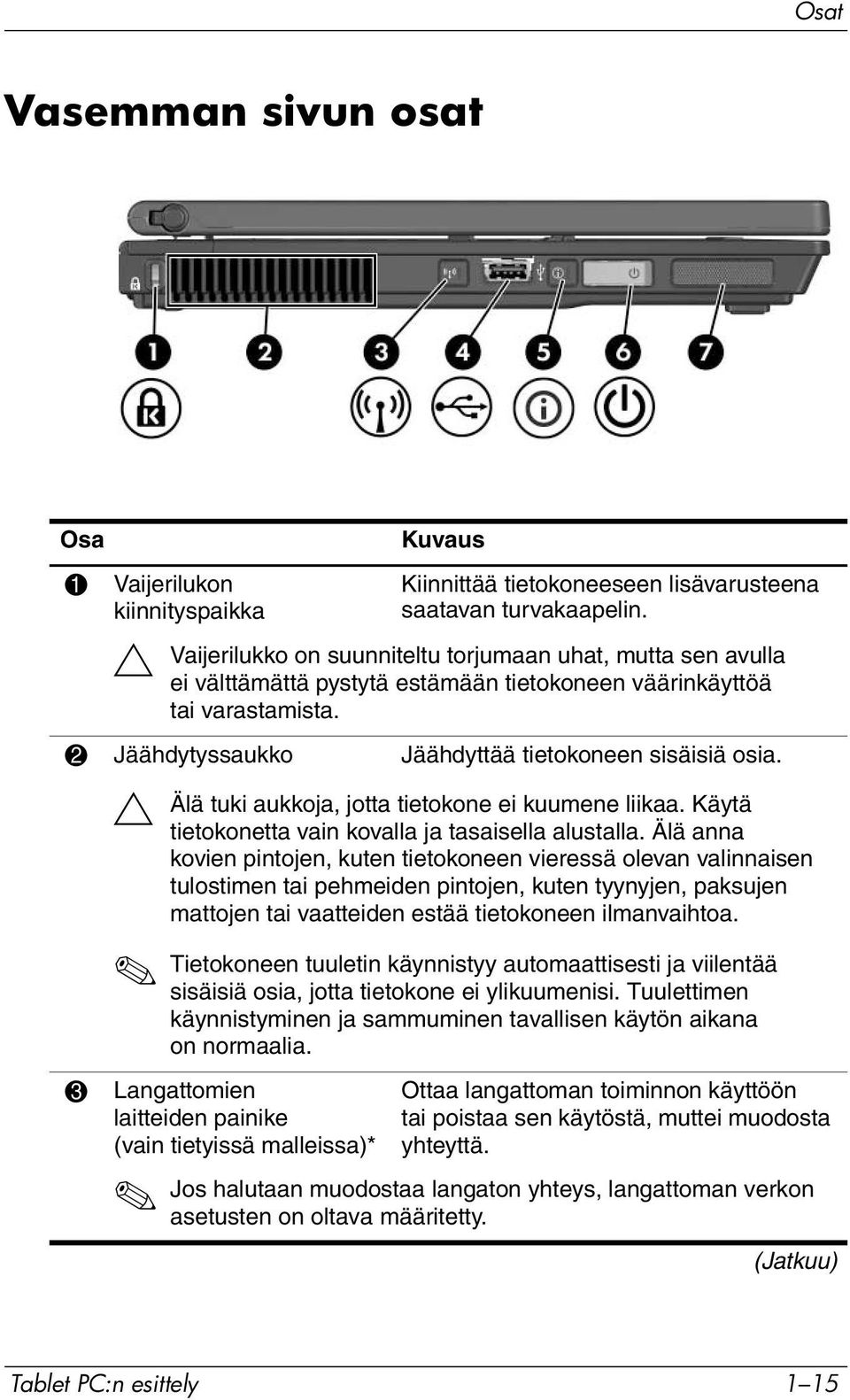

17 Vasemman sivun osat 1 Vaijerilukon kiinnityspaikka Ä Kiinnittää tietokoneeseen lisävarusteena saatavan turvakaapelin. Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä pystytä estämään tietokoneen väärinkäyttöä tai varastamista. 2 Jäähdytyssaukko Jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden estää tietokoneen ilmanvaihtoa. Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia, jotta tietokone ei ylikuumenisi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. 3 Langattomien laitteiden painike (vain tietyissä malleissa)* Ottaa langattoman toiminnon käyttöön tai poistaa sen käytöstä, muttei muodosta yhteyttä. Jos halutaan muodostaa langaton yhteys, langattoman verkon asetusten on oltava määritetty. (Jatkuu) Tablet PC:n esittely 1 15

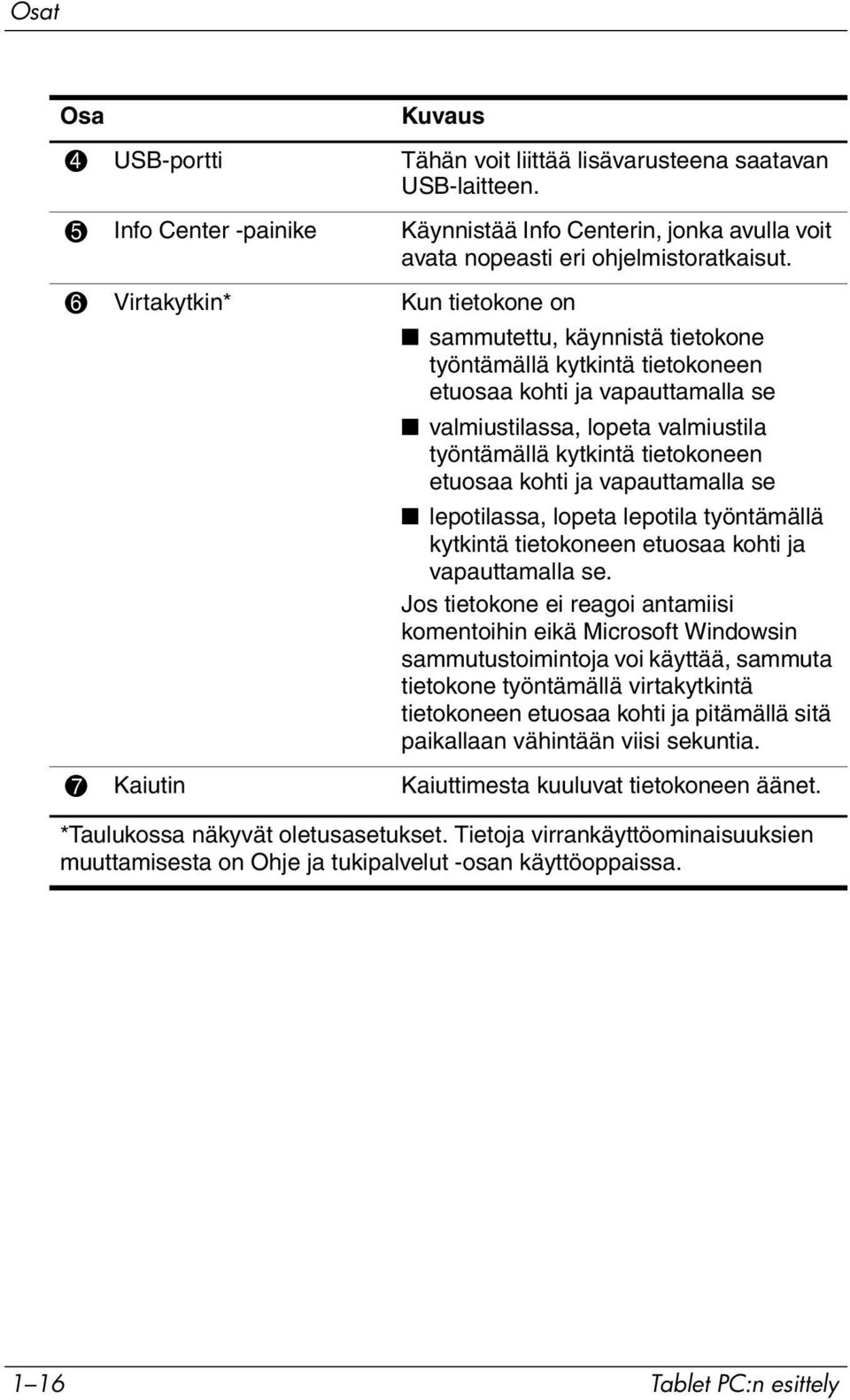

18 4 USB-portti Tähän voit liittää lisävarusteena saatavan USB-laitteen. 5 Info Center -painike Käynnistää Info Centerin, jonka avulla voit avata nopeasti eri ohjelmistoratkaisut. 6 Virtakytkin* Kun tietokone on sammutettu, käynnistä tietokone työntämällä kytkintä tietokoneen etuosaa kohti ja vapauttamalla se valmiustilassa, lopeta valmiustila työntämällä kytkintä tietokoneen etuosaa kohti ja vapauttamalla se lepotilassa, lopeta lepotila työntämällä kytkintä tietokoneen etuosaa kohti ja vapauttamalla se. Jos tietokone ei reagoi antamiisi komentoihin eikä Microsoft Windowsin sammutustoimintoja voi käyttää, sammuta tietokone työntämällä virtakytkintä tietokoneen etuosaa kohti ja pitämällä sitä paikallaan vähintään viisi sekuntia. 7 Kaiutin Kaiuttimesta kuuluvat tietokoneen äänet. *Taulukossa näkyvät oletusasetukset. Tietoja virrankäyttöominaisuuksien muuttamisesta on Ohje ja tukipalvelut -osan käyttöoppaissa Tablet PC:n esittely

19 Pohjassa olevat osat 1 Telakointiliitin Yhdistää tietokoneen valinnaiseen telakointiasemaan. 2 Lisävarusteakun liitin Tähän voit kytkeä valinnaisen lisävarusteakun. (Jatkuu) Tablet PC:n esittely 1 17

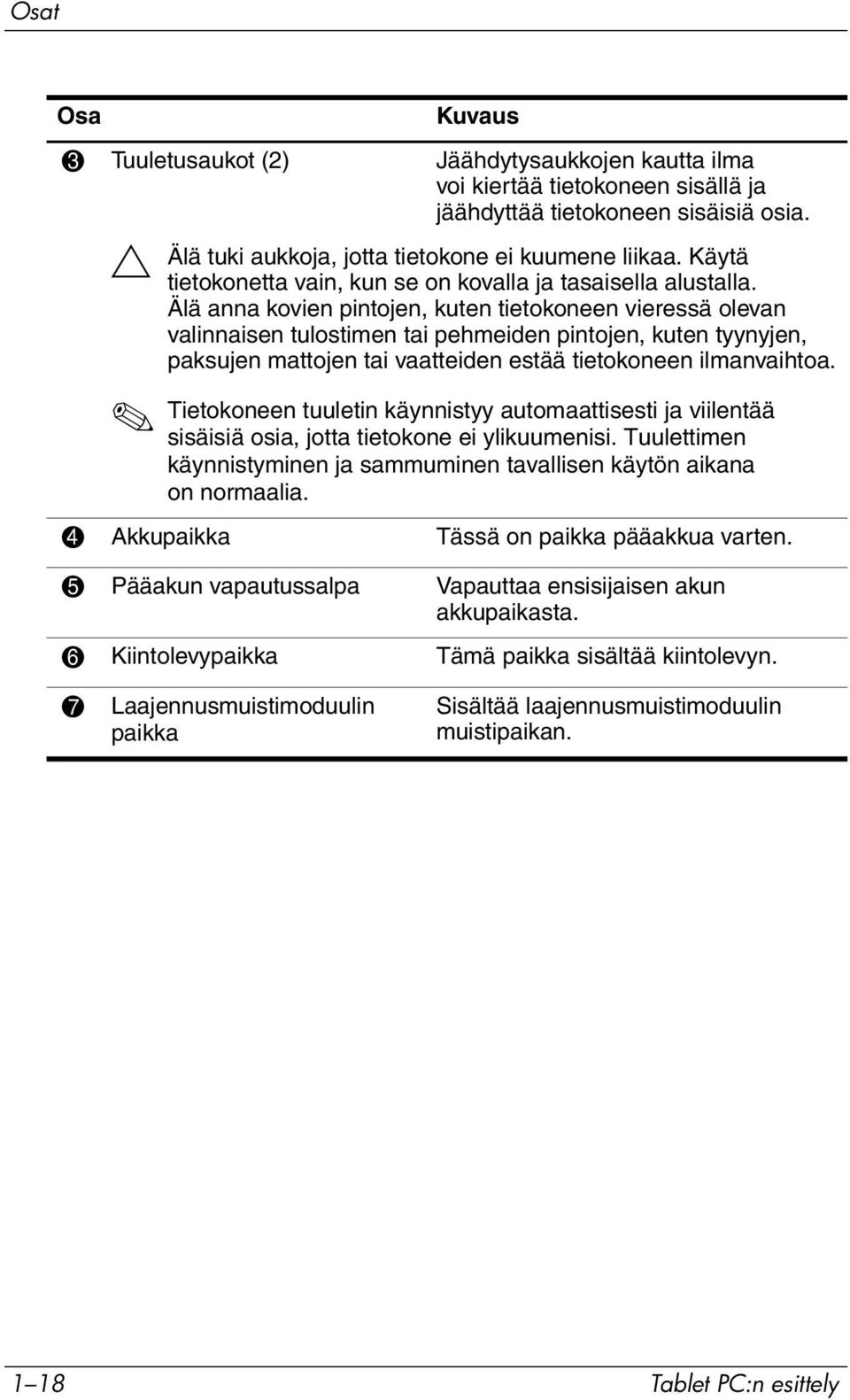

20 3 Tuuletusaukot (2) Jäähdytysaukkojen kautta ilma voi kiertää tietokoneen sisällä ja jäähdyttää tietokoneen sisäisiä osia. Ä Älä tuki aukkoja, jotta tietokone ei kuumene liikaa. Käytä tietokonetta vain, kun se on kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, paksujen mattojen tai vaatteiden estää tietokoneen ilmanvaihtoa. Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia, jotta tietokone ei ylikuumenisi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. 4 Akkupaikka Tässä on paikka pääakkua varten. 5 Pääakun vapautussalpa Vapauttaa ensisijaisen akun akkupaikasta. 6 Kiintolevypaikka Tämä paikka sisältää kiintolevyn. 7 Laajennusmuistimoduulin paikka Sisältää laajennusmuistimoduulin muistipaikan Tablet PC:n esittely

21 Langattoman verkon antennit Tietyissä tietokonemalleissa on kaksi langattoman verkon antennia, jotka lähettävät ja vastaanottavat langattoman verkon laitteiden signaaleja. Nämä antennit eivät näy tietokoneen ulkopuolelle. Lisätietoja kotipaikkasi turvallisuusohjeista on Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaassa, joka on Ohje- ja tukipalvelut -osassa. Saavutat parhaan mahdollisen signaalitason, kun pidät antennien välittömän ympäristön esteettömänä. Tablet PC:n esittely 1 19

22 Kynän osat 1 Kynän kärki Kynällä voi ohjata taulutietokonetta, jos kynän kärki koskettaa näyttöä tai kynän kärki on enintään 1,27 senttimetrin etäisyydellä näytöstä. Kun kynällä aktivoitavaa painiketta napsautetaan tai kynää pidetään tällaisen painikkeen yllä, painike aktivoituu. 2 Kynän painike Painike toimii kuten ulkoisen hiiren kakkospainike (oikea painike). 3 Kynän kiinnitin Käytetään tietokoneessa olevan kiinnityslangan pujotusreiän kanssa. Kiinnityslangalla voit kiinnittää kynän tietokoneeseen. 4 Kynän pyyhin Tämän pyyhekumin avulla voit poistaa käsinkirjoitettua tekstiä taulutietokoneesta Tablet PC:n esittely

23 Lisälaitteet 1 HP Smart AC Adapter -verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. 2 Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. 3 Pääakku* Antaa virtaa tietokoneelle, kun tietokonetta ei ole liitetty ulkoiseen virtalähteeseen. 4 Modeemijohto* Liittää sisäisen modeemin RJ-11-puhelinliitäntään tai maakohtaiseen modeemisovittimeen. 5 Maakohtainen modeemisovitin (toimitetaan pyydettäessä)* Muuntaa modeemikaapelin RJ-11-liitännästä poikkeaviin liitäntöihin sopivaksi. *Modeemikaapelien, akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. Akut vaihtelevat malleittain. Tablet PC:n esittely 1 21

24 Tarrat Tietokoneeseen kiinnitetyistä tarroista saat tarpeellisia tietoja, joita voit tarvita ratkaistessasi järjestelmän toimintaan liittyviä ongelmia tai matkustaessasi tietokoneen kanssa ulkomaille. Service Tag -huoltotarra sisältää tietokoneen mallin ja sarjan nimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot käsillä, kun otat yhteyttä asiakaspalveluun. Service tag -huoltotarra on kiinnitetty tietokoneen pohjaan. Voit nähdä Service Tag -tarran tiedot myös Ohje ja tukipalvelut -osan kautta. Microsoft Certificate of Authenticity -aitoustodistustarrassa on Microsoft Windows -tuotetunnus. Tuotetunnusta voidaan tarvita käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Tämä todistus on kiinnitetty tietokoneen pohjaan. Sähkötarkastusviranomaisten ilmoitukset -tarra: tämä tarra sisältää tietokonetta koskevia sähkötarkastusviranomaisten ilmoituksia. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty tietokoneen pohjaan. Modeemin hyväksyntätarra sisältää modeemiin liittyviä tietoja. Tarraan on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkkinnät, joissa modeemin käyttäminen on hyväksyttyä. Tätä tietoa tarvitaan käytettäessä tietokonetta ulkomailla. Modeemin hyväksyntätarra on kiinnitetty tietokoneen pohjaan. Langattoman laitteen hyväksyntätarra(t): tarrat sisältävät tietoa valinnaisista langattomista laitteista sekä joidenkin maiden hyväksyntämerkinnät, joissa laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langatonta lähiverkkoa (WLAN) käyttävä laite tai valinnainen Bluetooth -laite. Jos tietokoneessa on vähintään yksi langaton laite, kaikkien langattomien laitteiden hyväksyntätarrat ovat tietokoneen mukana. Tätä tietoa tarvitaan käytettäessä tietokonetta ulkomailla. Langattoman laitteen hyväksyntätarrat on kiinnitetty tietokoneen pohjaan Tablet PC:n esittely

25 2 Tekniset tiedot Seuraavissa osissa on tietokoneen käyttöympäristöä ja virrankäyttöä koskevia teknisiä tietoja. Käyttöympäristö Seuraavan taulukon käyttöympäristöä koskevista teknisistä tiedoista voi olla apua, jos aiot käyttää tai kuljettaa tietokonetta epätavallisissa olosuhteissa. Tekijä Metrijärjestelmä U.S.-mittajärjestelmä Lämpötila Käyttölämpötila (muulloin kuin optista levyä kirjoitettaessa) Käyttölämpötila (optista levyä kirjoitettaessa) 0 35 C F 5 35 C F Poissa käytöstä C F Suhteellinen kosteus (tiivistymätön) Käytössä % % Poissa käytöstä 5 95 % 5 95 % Suurin korkeus (paineistamaton) Käytössä (14,7 10,1 psia) m jalkaa Poissa käytöstä (14,7 4,4 psia) m jalkaa Tablet PC:n esittely 2 1

26 Tekniset tiedot Nimellinen syöttöteho Tässä esitetyistä virrankäyttöön liittyvistä tiedoista voi olla hyötyä, jos matkustat ulkomaille tietokoneen kanssa. Tietokone toimii tasavirralla, jota saadaan vaihtovirta- tai tasavirtalähteestä. Vaikka tietokoneen virta voidaan ottaa erillisestä tasavirtalähteestä, on suositeltavaa käyttää vain tietokoneen mukana toimitettua tai HP-tietokoneen kanssa käytettäväksi hyväksyttyä verkkolaitetta tai tasavirtajohtoa. Tämä tietokone voi käyttää tasavirtaa seuraavien määritysten mukaisesti: Virransyöttö Käyttöjännite Käyttövirta Nimellisarvo 18,5 V DC / 3,5 A - 65 W 3,5 A Tämä tuote on suunniteltu Norjassa käytettäviin tietotekniikan sähköjärjestelmiin, joiden vaihejännite on korkeintaan 240 V rms. 2 2 Tablet PC:n esittely

27 Hakemisto A akku akkupaikka 1 18 lisävarusteakun liitin 1 17 akkupaikka, ensisijainen 1 18 akun liitin 1 17 akun merkkivalo 1 3 akun vapautussalpa 1 18 audiolähtöliitäntä (kuulokkeet) 1 14 audiotulon (mikrofonin) liitäntä 1 14 B Bluetooth-moduuli 1 12 C caps lock -merkkivalo 1 2 D Digitaalisten tallennusvälineiden korttipaikka 1 14 E esityspainike 1 6 F Fn-näppäin 1 7 H HP Smart AC Adapter -verkkovirtalaite 1 21 I Info Center -painike 1 16 infrapunaportti 1 12 J Java-kortit 1 14 K kaiutin 1 16 kiintolevypaikka 1 18 korkeutta koskevat tiedot 2 1 Kosketusalustan alue 1 4 Kosketusalustan painikkeet 1 5 kosketusalustan vasen painike 1 5 Kosketusalustan vieritysalue 1 5 kosteutta koskevat tiedot 2 1 kuulokkeiden liitäntä 1 14 Tablet PC:n esittely Hakemisto 1

28 Hakemisto kynä osat 1 20 vapautuspainike 1 10 kynällä käytettävät painikkeet kääntöpainike 1 9 Q Menu 1 9 Tablet PC Input Panel -syöttötaulun käynnistyspainike 1 9 kynän pyyhin 1 20 kynäteline 1 10 käyttöympäristöä koskevat tiedot 2 1 kääntyvä sarana 1 10 kääntöpainike 1 9 L laajennusmuistimoduulin paikka 1 18 langaton antenni 1 19 langattoman laitteen merkkivalo 1 3 langattoman laitteen painike 1 15 lepotila, lopettaminen 1 16 levyaseman merkkivalo 1 2 liittimet lisävarusteakku 1 17 telakointi 1 17 virta 1 13 liitännät audiolähtö (kuulokkeet) 1 14 audiotulon (mikrofonin) liitäntä 1 14 RJ-11 (modeemi) 1 13 RJ-45 (verkko) 1 13 S-videolähtö 1 13 lisävarusteakku 1 17 lisävarusteakun liitin 1 17 lämpötilaa koskevat tiedot 2 1 M maakohtainen modeemisovitin 1 21 matkustaminen tietokoneen kanssa, käyttöympäristöä koskevat tiedot 2 2 merkkivalot aakkoslukko 1 2 akku 1 3 asema 1 2 langaton 1 3 Num lock 1 3 virta 1 3 äänen mykistys 1 2 mikrofoniliitäntä 1 14 modeemiliitäntä 1 13 muistimoduuli laajennuslokero 1 18 MultiMediaCard 1 14 Hakemisto 2 Tablet PC:n esittely

29 Hakemisto N nimellisen virransyötön tiedot 2 2 num lock -valo 1 3 näppäimet Fn 1 7 näppäimistö 1 7 toiminto 1 7 Windows-logo 1 7 Windows-sovellukset 1 7 näytön vapautuspainike 1 12 O oikea kosketusalustan painike 1 5 P paikannustapin oikea painike 1 5 paikannustapin painikkeet 1 4 paikannustapin sijainti 1 4 paikannustapin vasen painike 1 4 paikat Digital Media 1 14 PC-kortti 1 14 älykortin lukija 1 14 painikkeet esitystila 1 6 Info Center -painike 1 16 kosketusalustan oikea painike 1 5 kosketusalustan vasen painike 1 5 kynän vapautuspainike 1 10 kääntöpainike 1 9 Tablet PC:n esittely painikkeet (jatkoa) langaton 1 15 paikannustapin oikea painike 1 5 paikannustapin vasen painike 1 4 Q 1 9 Tablet PC Input Panel -syöttötaulun käynnistyspainike 1 9 Windowsin suojaus 1 11 äänenvoimakkuus 1 6 PC-korttipaikka 1 14 pyörityssäädin sijainti 1 10 Q Q-painike 1 9 R RJ-11(modeemi) -liitäntä 1 13 RJ-45 (verkko) liitäntä 1 13 S sormenjälkitunnistin 1 6 S-videolähtöliitäntä 1 13 T Tablet PC Input Panel -syöttötaulun käynnistyspainike 1 9 tarrat 1 22 tekniset tiedot käyttöympäristö 2 1 nimellinen virransyöttö 2 2 telakointiliitin 1 17 toimintonäppäimet 1 7 tuuletusaukot 1 15, 1 18 Hakemisto 3

30 Hakemisto U ulkoisen näytön portti 1 13 upotettu numeronäppäimistö 1 7 USB-portti 1 13, 1 16 USB-portti, virrallinen 1 14 V vaijerilukon kiinnityspaikka 1 15 vaimennuspainike 1 6 valmiustila, poistuminen 1 16 verkkoliitäntä 1 13 verkkovirtalaite 1 13 virran merkkivalo 1 3 virtakytkin 1 16 virtaliitin 1 13 W Windowsin suojaus -painike, tunnistaminen 1 11 Windows-näppäin 1 7 Windowssovellusnäppäin 1 7 Y ympäristöä koskevat tekniset tiedot 2 1 Ä älykortin lukija 1 14 älykortit 1 14 äänenvoimakkuus kytkimet ja painikkeet 1 6 mykistyksen merkkivalo 1 2 Hakemisto 4 Tablet PC:n esittely

31 Copyright 2006 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröityjä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Java on Sun Microsystems Inc:n rekisteröity tavaramerkki Yhdysvalloissa. Tämän oppaan tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä oppaassa esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Tablet PC:n esittely Ensimmäinen painos, toukokuu 2006 Asiakirjan osanumero:
