1 Kannettavan tietokoneen esittely Käyttöopas

2 Copyright 2009 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tuotetta koskeva ilmoitus Tässä oppaassa on tietoja ominaisuuksista, jotka ovat yhteisiä useimmille malleille. Oma tietokoneesi ei välttämättä sisällä kaikkia näitä ominaisuuksia. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: elokuu 2009 Asiakirjan osanumero:

3 Turvallisuutta koskeva varoitus VAARA Älä pidä tietokonetta sylissäsi tai tuki tietokoneen tuuletusaukkoja. Tällä voit välttää kuumuuden aiheuttamat henkilövahingot ja tietokoneen ylikuumenemisen. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan tulostimen, tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Älä myöskään anna verkkovirtalaitteen päästä kosketuksiin ihosi tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, kanssa käytön aikana. Tämä tietokone ja verkkovirtalaite noudattavat käyttäjälle soveltuvien pintalämpötilarajojen määräyksiä, jotka on annettu kansainvälisessä tietotekniikan laitteiden turvallisuutta koskevassa IEC standardissa. iii

4 iv Turvallisuutta koskeva varoitus

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Päällä olevat osat... 2 Kosketusalusta... 2 Merkkivalot... 3 Painikkeet, kaiuttimet ja sormenjälkitunnistin... 4 Näppäimet... 6 Näyttö... 7 Edessä olevat osat... 8 Takana olevat osat... 9 Oikealla sivulla olevat osat Vasemmalla sivulla olevat osat Pohjassa olevat osat Langattomat antennit Lisälaitteet Tarrat Hakemisto v

6 vi

7 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: Valitse Käynnistä > Ohjauspaneeli > Järjestelmä ja tietoturva. Valitse sen jälkeen Järjestelmä-alueelta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. HUOMAUTUS: Windowsissa on Käyttäjätilien valvonta -ominaisuus, joka parantaa tietokoneen suojausta. Sinulta voidaan pyytää lupaa tai salasanaa tehtävien suorittamiseen, kuten ohjelmistojen asentamiseen, apuohjelmien suorittamiseen tai Windowsin asetusten muuttamiseen. Lisätietoja on Ohjeessa ja tuessa. 1

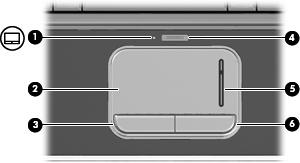

8 2 Osat Päällä olevat osat Kosketusalusta Kohde (1) Kosketusalustan merkkivalo Valkoinen: Kosketusalusta on käytössä. Keltainen: Kosketusalusta on poistettu käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan käynnistys- ja sammutuspainike Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. (5) Kosketusalustan vieritysalue Vierittää ylös- tai alaspäin. (6) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. * Taulukossa näkyvät tehdasasetukset. Osoitinlaitteiden asetuksia voit tarkastella ja muuttaa valitsemalla Käynnistä > Laitteet ja tulostimet. Napsauta sen jälkeen hiiren kakkospainikkeella tietokonetta edustavaa laitetta ja valitse Hiiren asetukset. 2 Luku 2 Osat

9 Merkkivalot Kohde (1) Caps lock -merkkivalo Merkkivalo palaa: Caps lock (aakkoslukko) on käytössä. (2) Virran merkkivalot (2)* Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Merkkivalo ei pala: Tietokoneen virta on katkaistu, tai se on horrostilassa. (3) Mykistyksen merkkivalo Valkoinen: Tietokoneen ääni on käytössä. Keltainen: Tietokoneen ääni on mykistetty. (4) Äänenvoimakkuuden vähennyksen merkkivalo Merkkivalo palaa: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden vähentämiseen. (5) Äänenvoimakkuuden lisäyksen merkkivalo Merkkivalo palaa: Äänenvoimakkuuden säätöaluetta käytetään kaiuttimen äänenvoimakkuuden lisäämiseen. (6) Diskantin merkkivalo Merkkivalo palaa: Diskanttitoiminto on käytössä. (7) Basson merkkivalo Merkkivalo palaa: Bassotoiminto on käytössä. (8) Diskantin tai basson vähennyksen merkkivalo Merkkivalo palaa: Diskantin tai basson säätöaluetta käytetään äänen diskantti- tai bassotason vähentämiseen. (9) Diskantin tai basson lisäyksen merkkivalo Merkkivalo palaa: Diskantin tai basson säätöaluetta käytetään äänen diskantti- tai bassotason lisäämiseen. Päällä olevat osat 3

10 Kohde (10) Langattoman yhteyden merkkivalo Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN) ja/tai Bluetooth -laite, on toiminnassa. Keltainen: Kaikista langattomista laitteista on katkaistu virta. (11) Num lock -merkkivalo Merkkivalo palaa: Num lock (numerolukitus) tai upotettu numeronäppäimistö on käytössä. (12) Aseman merkkivalo Merkkivalo vilkkuu: Kiintolevy tai optinen asema on käytössä. Keltainen: HP ProtectSmart -kiintolevysuojaus on väliaikaisesti pysäyttänyt sisäisen kiintolevyn. (13) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on laitteen ainoa virtalähde, ja sen varaustila on heikko. Kun akun varaustila on kriittisen heikko, akun merkkivalo alkaa vilkkua nopeasti. Merkkivalo ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täysin latautuneet. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, valo pysyy sammuneena, kunnes tietokoneen akun varaustila laskee alhaiseksi. *Molemmilla virran merkkivaloilla on sama käyttötarkoitus. Virtapainikkeen merkkivalo palaa vain, kun tietokoneeseen on kytketty virta. Tietokoneen etupuolella oleva merkkivalo palaa sekä tietokoneen virran ollessa katkaistuna että kytkettynä. Painikkeet, kaiuttimet ja sormenjälkitunnistin 4 Luku 2 Osat

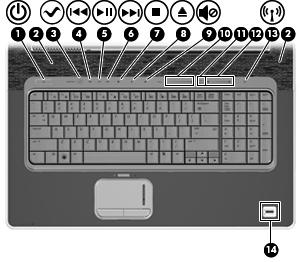

11 Kohde (1) Virtapainike* Kun tietokone ei ole käynnissä, voit käynnistää sen painamalla virtapainiketta. (2) Kaiuttimet (2) Toistavat äänen. Kun tietokone on käynnissä, voit siirtää sen lepotilaan painamalla virtapainiketta lyhyesti. Kun tietokone on lepotilassa, voit poistua lepotilasta painamalla virtapainiketta lyhyesti. Kun tietokone on horrostilassa, voit poistua horrostilasta painamalla virtapainiketta lyhyesti. Jos tietokone ei vastaa antamiisi komentoihin eikä Windowsin sammutustoimintoja voi käyttää, sammuta tietokone painamalla virtapainiketta ainakin viiden sekunnin ajan. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja tietoturva > Virranhallintaasetukset. (3) Mediapainike Käynnistää MediaSmart-ohjelman. (4) Edellinen/taaksepäinkelaus-painike Toistaa edellisen kappaleen tai sen osan, kun painiketta painetaan kerran. Kelaa mediaa taaksepäin, kun painiketta painetaan yhdessä fn-näppäimen kanssa. (5) Toista/tauko-painike Toistaa median tai keskeyttää sen toiston. (6) Seuraava/eteenpäinkelaus-painike Toistaa seuraavan kappaleen tai sen osan, kun painiketta painetaan kerran. (7) Pysäytä-painike Pysäyttää toiston. (8) Optisen aseman painike Avaa levykelkan. Kelaa mediaa eteenpäin, kun painiketta painetaan yhdessä fn-näppäimen kanssa. (9) Mykistyspainike Mykistää tai palauttaa kaiuttimen äänet. (10) Äänenvoimakkuuden säätöalue Säätää kaiuttimen äänenvoimakkuutta. Jos haluat vähentää äänenvoimakkuutta, liu'uta sormeasi vasemmalle tai paina miinusmerkkiä (-). Voit myös napauttaa miinusmerkkiä. Jos haluat lisätä äänenvoimakkuutta, liu'uta sormeasi oikealle tai paina plusmerkkiä (+). Voit myös napauttaa plusmerkkiä. (11) Diskantti/basso-painike Vaihda diskantti- ja bassotoiminnon välillä painamalla painiketta. (12) Diskantin tai basson säätöalue Säätää äänen diskantti- tai bassotasoa. (Valitse diskantti tai basso painamalla diskantti/basso-painiketta.) Jos haluat vähentää diskantti- tai bassotasoa, liu'uta sormeasi vasemmalle tai paina miinusmerkkiä (-). Voit myös napauttaa miinusmerkkiä. Jos haluat lisätä diskantti- tai bassotasoa, liu'uta sormeasi oikealle tai paina plusmerkkiä (+). Voit myös napauttaa plusmerkkiä. (13) Langattoman yhteyden painike Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei muodosta langatonta yhteyttä. HUOMAUTUS: Langattoman yhteyden muodostamiseksi sinun on määritettävä oma langaton verkko tai otettava yhteys langattomaan verkkoon. Päällä olevat osat 5

12 Kohde (14) Sormenjälkitunnistin Mahdollistaa kirjautumisen Windows-käyttöjärjestelmään salasanan sijasta sormenjäljen avulla. *Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. Näppäimet HUOMAUTUS: Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. Kohde (1) esc-näppäin Näyttää järjestelmätiedot, kun sitä painetaan yhdessä fnnäppäimen kanssa. (2) fn-näppäin Näppäin käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai esc-näppäimen kanssa. (3) Windows-näppäin Avaa Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Integroidun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä fn-näppäimen kanssa. 6 Luku 2 Osat

13 Näyttö Kohde (1) Sisäinen näytön kytkin Sammuttaa näytön, jos näyttö suljetaan tietokoneen virran ollessa kytkettynä. (2) Sisäiset digitaaliset kaksoismikrofonit (2) Tallentavat ääntä. (3) Verkkokameran merkkivalo Merkkivalo palaa: Verkkokamera on käytössä. (4) Verkkokamera Tallentaa ääntä ja videokuvaa sekä ottaa stillkuvia. Päällä olevat osat 7

14 Edessä olevat osat Kohde (1) Digitaalisen median korttipaikka Tukee seuraavia valinnaisia digitaalisia muistikortteja: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital (SD) -muistikortti xd-picture Card (XD) (2) Digitaalisen median korttipaikan merkkivalo Merkkivalo palaa: Digitaalinen kortti on käytössä. (3) Käyttäjän infrapunavastaanotin Vastaanottaa kaukosäätimen signaalit (vain tietyissä malleissa). 8 Luku 2 Osat

15 Takana olevat osat Kohde Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. Takana olevat osat 9

16 Oikealla sivulla olevat osat HUOMAUTUS: Oma tietokoneesi saattaa näyttää hieman erilaiselta kuin tämän luvun kuvassa esitetty tietokone. Kohde (1) Äänitulon (mikrofonin) liitäntä Tähän voit kytkeä valinnaisen stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (2) Äänilähdön (kuulokkeiden) liitännät (2) Tästä liitännästä kuuluvat äänet, jos liität siihen valinnaiset virtalähteen sisältävät stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. (3) USB-portit (2) Näihin voit kytkeä valinnaiset USB-laitteet. (4) Optinen asema Lukee ja tietyissä malleissa myös kirjoittaa optisia levyjä. (5) Optisen aseman merkkivalo Merkkivalo vilkkuu: Optinen asema on käytössä. (6) TV-antenni- ja kaapeliliitäntä (vain tietyt mallit) Tähän voit kytkeä valinnaisen TV-antennin tai valinnaisen digitaalisen kaapelilaitteen, joka vastaanottaa tavallisia tai teräväpiirtoisina lähetettäviä TV-lähetyksiä. (7) Virtaliitin Tähän voit kytkeä verkkovirtalaitteen. 10 Luku 2 Osat

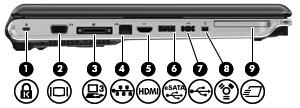

17 Vasemmalla sivulla olevat osat Kohde (1) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (valinnainen). HUOMAUTUS: Lukitusvaijerin tarkoituksena on vaikeuttaa tietokoneen väärinkäyttöä ja varastamista, mutta se ei välttämättä riitä estämään niitä. (2) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (3) Laajennusportti 3 Tällä voit kytkeä tietokoneen valinnaiseen telakointilaitteeseen tai valinnaiseen laajennustuotteeseen. HUOMAUTUS: Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (4) RJ-45-liitäntä (verkkoliitäntä) Tähän voit kytkeä verkkokaapelin. (5) HDMI-portti Tähän voit kytkeä valinnaisen video- tai äänilaitteen, esimerkiksi teräväpiirtotelevision, tai jonkin muun yhteensopivan digitaali- tai äänilaitteen. (6) esata/usb-portti Tähän voit kytkeä valinnaisen tehokkaan esata-laitteen, kuten ulkoisen esata-kiintolevyn, tai valinnaisen USB-laitteen. (7) USB-portti Tähän voit kytkeä valinnaisen USB-laitteen. (8) 1394-portti Tähän voit kytkeä valinnaisen IEEE1394- tai 1394a-laitteen, kuten videokameran. (9) ExpressCard-korttipaikka Tukee valinnaisia ExpressCard-kortteja. Vasemmalla sivulla olevat osat 11

18 Pohjassa olevat osat Kohde (1) Akkupaikka Paikka akkua varten. (2) Akun vapautussalpa Vapauttaa akun akkupaikasta. (3) Tuuletusaukot (10) Jäähdyttävät tietokoneen sisäisiä osia. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (4) Kiintolevypaikka Paikka yhtä tai kahta kiintolevyä (vaihtelee mallin mukaan), TVviritinkorttia (vain tietyissä malleissa) ja kahta muistimoduulipaikkaa varten. (5) Mini Card -paikka Paikka langatonta LAN (WLAN) -moduulia varten. (6) Bassokaiutin Sisältää bassokaiutinelementin. VAROITUS: Jotta järjestelmä ei lukitu, vaihda langattoman moduulin tilalle vain sellainen moduuli, jonka oman maasi tai alueesi langattomia laitteita sääntelevä viranomainen on hyväksynyt käytettäväksi tietokoneessa. Jos vaihdat moduulin ja saat siihen liittyvän varoituksen, poista moduuli, jotta tietokone toimii taas normaalisti, ja ota yhteyttä tekniseen tukeen Ohjeen ja tuen kautta. 12 Luku 2 Osat

19 Langattomat antennit Tietokonemallissa on vähintään kaksi antennia, jotka lähettävät ja vastaanottavat vähintään yhden langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. HUOMAUTUS: Jotta signaalitaso olisi paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Langattomia laitteita koskevat säädökset löydät Sähköviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet -oppaan omaa maatasi tai aluettasi koskevasta osasta. Nämä ilmoitukset ovat Ohjeessa ja tuessa. Langattomat antennit 13

20 Lisälaitteet Kohde (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) RF-koaksiaalikaapelisovitin Käytetään RF-koaksiaalikaapelin liittämiseen TV-antenni- ja kaapeliliitäntään. (4) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. (5) TV-antenni (vain tietyissä malleissa)* Vastaanottaa digitaalisia ja analogisia lähetyssignaaleja. * Akkujen, virtajohtojen ja antennien ulkonäkö vaihtelee maittain tai alueittain. 14 Luku 2 Osat

21 3 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Huoltotarra: Sisältää tärkeitä tietoja, muun muassa seuraavat: Tuotteen nimi (1). Tämä on tuotteen nimestä kertova tarra, joka on kiinnitetty tietokoneen etuosaan. Sarjanumero (s/n) (2). Tämä on aakkosnumeerinen merkintä, joka on jokaisella tuotteella yksilöllinen. Osanumero/tuotenumero (p/n) (3). Tämä numero sisältää tärkeitä tietoja tuotteessa olevista laitteisto-osista. Osanumero auttaa huoltoteknikkoa tarvittavien osien määrittämisessä. Mallin kuvaus (4). Tämä on aakkosnumeerinen tunniste, jota käytetään kannettavaan tietokoneeseen liittyvien asiakirjojen, ohjaimien ja tuen löytämiseen. Takuuaika (5). Tämä numero ilmoittaa tietokoneen takuuajan keston. Pidä nämä tiedot käsillä, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoftin aitoustodistus: Tarra sisältää Windowsin Product Key -tunnuksen. Voit tarvita Product Key -tunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Viranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Langattoman laitteen hyväksyntätarra(t) (vain tietyt mallit): Sisältää valinnaisiin langattomiin laitteisiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden tai alueiden viranomaisten hyväksyntämerkinnät, joissa laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langatonta lähiverkkoa (WLAN) käyttävä laite tai valinnainen Bluetooth -laite. Jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille laitteen kanssa. Langattoman yhteyden hyväksyntätarrat on kiinnitetty kiintolevypaikan sisäpuolelle. 15

22 Hakemisto Merkit/numerot 1394-portti, tunnistaminen 11 A akku, tunnistaminen 14 akkupaikka, tunnistaminen 12 akun merkkivalo, tunnistaminen 4 akun vapautussalpa, tunnistaminen 12 antennit 13 aseman merkkivalo, tunnistaminen 4 B bassokaiutin, tunnistaminen 12 basson lisäyksen merkkivalo, tunnistaminen 3 basson merkkivalo, tunnistaminen 3 basson säätöalue, tunnistaminen 5 basson vähennyksen merkkivalo, tunnistaminen 3 Bluetooth-tarra 15 C Caps lock -merkkivalo, tunnistaminen 3 Certificate of Authenticity - aitoustodistustarra 15 D digitaalisen median korttipaikan merkkivalo, tunnistaminen 8 digitaalisen median korttipaikka, tunnistaminen 8 digitaaliset kaksoismikrofonit, tunnistaminen 7 diskantin lisäyksen merkkivalo, tunnistaminen 3 diskantin merkkivalo, tunnistaminen 3 diskantin säätöalue, tunnistaminen 5 diskantin vähennyksen merkkivalo, tunnistaminen 3 diskantti/basso-painike, tunnistaminen 5 E edellinen/taaksepäinkelauspainike, tunnistaminen 5 esata/usb-portti, tunnistaminen 11 Esc-näppäin, tunnistaminen 6 ExpressCard-korttipaikka, tunnistaminen 11 F fn-näppäin, tunnistaminen 6 H HDMI-portti, tunnistaminen 11 huoltotarra 15 I infrapunavastaanotin, tunnistaminen 8 J johto, virta 14 K kaiuttimet, tunnistaminen 5 kiintolevypaikka, tunnistaminen 12 kosketusalusta painikkeet 2 tunnistaminen 2 vieritysalueet 2 kosketusalustan käynnistys- ja sammutuspainike 2 kosketusalustan merkkivalo, tunnistaminen 2 kuulokkeiden (äänilähdön) liitännät 10 käyttöjärjestelmä Microsoft Certificate of Authenticity - aitoustodistustarra 15 Product Key -tunnus 15 L laajennusportti, tunnistaminen 11 langattoman laitteen hyväksyntätarra 15 langattoman yhteyden merkkivalo, tunnistaminen 4 langattoman yhteyden painike, tunnistaminen 5 langattomat antennit 13 liitin, virta 10 liitännät RJ-45-liitäntä (verkkoliitäntä) 11 TV-antenni ja kaapeli 10 äänilähtö (kuulokkeet) 10 äänitulo (mikrofoni) 10 M mediapainike, tunnistaminen 5 mediatoimintopainikkeet, tunnistaminen 5 merkkivalot akku 4 asema 4 basso 3 basson lisäys 3 basson vähennys 3 Caps lock 3 16 Hakemisto

23 digitaalisen median korttipaikka 8 diskantin lisäys 3 diskantin vähennys 3 diskantti 3 kosketusalusta 2 langaton 4 mykistys 3 Num lock 4 optinen asema 10 sisäänrakennettu verkkokamera 7 virta 3 äänen mykistys 3 äänenvoimakkuuden lisäys 3 äänenvoimakkuuden vähennys 3 Microsoft Certificate of Authenticity -aitoustodistustarra 15 mikrofonin (äänitulon) liitäntä 10 Mini Card -paikka, tunnistaminen 12 muistimoduuli 12 mykistyksen merkkivalo, tunnistaminen 3 mykistyspainike, tunnistaminen 5 N numeronäppäimistön näppäimet, tunnistaminen 6 Num lock -merkkivalo, tunnistaminen 4 näppäimet esc 6 fn 6 numeronäppäimistö 6 toiminto 6 Windows 6 Windows-sovellusnäppäin 6 näytön kytkin, tunnistaminen 7 näytön portti, ulkoinen näyttö 11 O optinen asema, tunnistaminen 10 optisen aseman merkkivalo, tunnistaminen 10 optisen aseman painike, tunnistaminen 5 osat edessä olevat 8 lisälaitteistot 14 oikealla sivulla olevat 10 pohjassa olevat 12 päällä olevat 2 takana olevat 9 vasemmalla sivulla olevat 11 P paikat akku 12, 15 digitaalinen media 8 ExpressCard 11 kiintolevy 12 Mini Card 12 vaijerilukko 11 painikkeet diskantti/basso 5 edellinen/taaksepäinkelaus 5 kosketusalusta 2 kosketusalustan käynnistys ja sammutus 2 langaton 5 media 5 optinen asema 5 pysäytä 5 seuraava/eteenpäinkelaus 5 toista/tauko 5 virta 5 äänen mykistys 5 portit esata/usb 11 HDMI 11 laajennus 11 ulkoinen näyttö 11 USB 10, 11 Product Key -tunnus 15 pysäytä-painike, tunnistaminen 5 R RF-koaksiaalikaapelisovitin, tunnistaminen 14 RJ-45-liitäntä (verkkoliitäntä), tunnistaminen 11 S salpa akun vapautus 12 sarjanumero, tietokone 15 Seuraava/eteenpäinkelauspainike, tunnistaminen 5 sisäinen näytön kytkin, tunnistaminen 7 sisäiset digitaaliset kaksoismikrofonit, tunnistaminen 7 sisäänrakennettu verkkokamera, tunnistaminen 7 sisäänrakennetun verkkokameran merkkivalo, tunnistaminen 7 sormenjälkitunnistin, tunnistaminen 6 sovellusnäppäin, Windows 6 T tarrat Bluetooth 15 huoltotarra 15 langattoman laitteen hyväksyntä 15 Microsoft Certificate of Authenticity - aitoustodistus 15 viranomaisten ilmoitukset 15 WLAN 15 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 15 toimintonäppäimet, tunnistaminen 6 toista/tauko-painike, tunnistaminen 5 tuotenimi ja -numero, tietokone 15 tuuletusaukot, tunnistaminen 9, 12 TV-antenni, tunnistaminen 14 TV-antenni- ja kaapeliliitäntä, tunnistaminen 10 U ulkoisen näytön portti, tunnistaminen 11 USB-portit, tunnistaminen 10, 11 V vaijerilukon kiinnityspaikka, tunnistaminen 11 verkkokamera, tunnistaminen 7 verkkovirtalaite, tunnistaminen 14 Hakemisto 17

24 vieritysalueet, kosketusalusta 2 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 15 viranomaisten ilmoitukset - tarra 15 virran merkkivalot, tunnistaminen 3 virtajohto, tunnistaminen 14 virtaliitin, tunnistaminen 10 virtapainike, tunnistaminen 5 W Windows-näppäin, tunnistaminen 6 Windows-sovellusnäppäin, tunnistaminen 6 WLAN-moduuli 12, 15 WLAN-tarra 15 Ä äänenvoimakkuuden lisäyksen merkkivalo, tunnistaminen 3 äänenvoimakkuuden säätöalue, tunnistaminen 5 äänenvoimakkuuden vähennyksen merkkivalo, tunnistaminen 3 äänilähdön (kuulokkeiden) liitännät, tunnistaminen 10 äänitulon (mikrofonin) liitäntä, tunnistaminen Hakemisto
