1 Kannettavan esittely Käyttöopas

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Microsoft ja Windows ovat Microsoft Corporationin Yhdysvalloissa rekisteröimiä tavaramerkkejä. Bluetooth on omistajansa tavaramerkki, jota Hewlett-Packard Company käyttää lisenssillä. SD-logo on omistajansa tavaramerkki. Tässä olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Ainoat HP:n tuotteita ja palveluja koskevat takuut mainitaan erikseen kyseisten tuotteiden ja palveluiden mukana toimitettavissa takuuehdoissa. Tässä aineistossa olevat tiedot eivät oikeuta lisätakuisiin. HP ei vastaa tässä esiintyvistä mahdollisista teknisistä tai toimituksellisista virheistä tai puutteista. Ensimmäinen painos: tammikuu 2008 Asiakirjan osanumero:

3 Turvallisuutta koskeva varoitus VAARA Älä pidä tietokonetta sylissäsi tai tuki tietokoneen tuuletusaukkoja. Tällä voit välttää kuumuuden aiheuttamat henkilövahingot ja tietokoneen ylikuumenemisen. Käytä tietokonetta vain kovalla ja tasaisella alustalla. Älä anna kovien pintojen, kuten tietokoneen vieressä olevan valinnaisen tulostimen tai pehmeiden pintojen, kuten tyynyjen, mattojen tai vaatteiden, estää tietokoneen ilmanvaihtoa. Älä myöskään anna verkkovirtalaitteen koskettaa ihoa tai pehmeää esinettä, kuten tyynyä, mattoa tai vaatetta, käytön aikana. Tietokone ja verkkovirtalaite noudattavat tietotekniikan laitteiden turvallisuutta koskevassa kansainvälisessä standardissa (IEC 60950) määritettyjä lämpötilarajoja. iii

4 iv Turvallisuutta koskeva varoitus

5 Sisällysluettelo 1 Laitteiden tunnistaminen 2 Osat Tuotetta koskeva ilmoitus... 3 Päällä olevat osat... 3 Kosketusalusta... 3 Näppäimet... 4 Edessä olevat osat... 5 Takana olevat osat... 7 Oikealla sivulla olevat osat... 8 Vasemmalla sivulla olevat osat Pohjassa olevat osat Näytön osat Näytön merkkivalot Pikakäynnistyspainikkeet Mediapainikkeet Langattomat antennit (vain tietyt mallit) Lisälaitteet Tarrat Hakemisto v

6 vi

7 1 Laitteiden tunnistaminen Saat näkyviin tietokoneeseen asennettujen laitteiden luettelon seuraavasti: 1. Valitse Käynnistä > Tietokone > Järjestelmän ominaisuudet. 2. Valitse vasemmasta ruudusta Laitehallinta. Voit myös lisätä uusia laitteita ja muuttaa laitemäärityksiä Laitehallinta-kohdassa. HUOMAUTUS: Windows sisältämä käyttäjätilien hallintaominaisuus parantaa tietokoneen suojausta. Järjestelmä saattaa kysyä käyttöoikeuksia tai salasanaa tiettyjen tehtävien, kuten sovellusten asentamisen, ohjelmien suorittamisen tai Windows-asetusten muuttamisen yhteydessä. Lisätietoja on Windowsin ohjeessa. 1

8 2 Osat 2 Luku 2 Osat

9 Tuotetta koskeva ilmoitus Käyttöoppaassa kuvataan useimmille malleille yhteiset toiminnot. Kaikki toiminnot eivät välttämättä ole käytettävissä omassa tietokoneessasi. Päällä olevat osat Kosketusalusta Kohde (1) Kosketusalustan käynnistys- ja sammutuspainike Kuvaus Ottaa kosketusalustan käyttöön tai poistaa sen käytöstä. (2) Kosketusalusta* Siirtää osoitinta sekä valitsee ja aktivoi näytössä olevia kohteita. (3) Kosketusalustan vasen painike* Toimii kuten ulkoisen hiiren ykköspainike. (4) Kosketusalustan merkkivalo Sininen: Kosketusalusta on käytössä. (5) Kosketusalustan pystysuuntainen vieritysalue Vierittää ylös- tai alaspäin. Keltainen: Kosketusalusta on poistettu käytöstä. (6) Kosketusalustan oikea painike* Toimii kuten ulkoisen hiiren kakkospainike. * Taulukossa näkyvät tehdasasetukset. Kosketusalustan asetuksia voit tarkastella ja muuttaa valitsemalla Käynnistä > Ohjauspaneeli > Laitteisto ja äänet > Hiiri. Tuotetta koskeva ilmoitus 3

10 Näppäimet Kohde Kuvaus (1) esc-näppäin Näyttää tietokoneen järjestelmätiedot, kun sitä painetaan yhdessä fn-näppäimen kanssa. (2) fn-näppäin Näppäin käynnistää usein käytettyjä järjestelmän toimintoja, kun sitä painetaan yhdessä toimintonäppäimen tai esc-näppäimen kanssa. (3) Windows-näppäin Avaa Windowsin Käynnistä-valikon. (4) Windows-sovellusnäppäin Avaa osoittimen alla olevan kohteen pikavalikon. (5) Upotetun numeronäppäimistön näppäimet Voidaan käyttää kuten ulkoisen numeronäppäimistön näppäimiä. (6) Toimintonäppäimet Käynnistävät usein käytettyjä järjestelmän toimintoja, kun niitä painetaan yhdessä fn-näppäimen kanssa. 4 Luku 2 Osat

11 Edessä olevat osat Kohde Kuvaus (1) Näytön vapautussalpa Avaa tietokoneen. (2) Virtakytkin* Kun tietokone on sammutettuna, käynnistä se työntämällä virtakytkintä oikealle. Kun tietokone on käynnissä, käynnistä lepotila työntämällä virtakytkintä oikealle. Kun tietokone on lepotilassa, poistu lepotilasta työntämällä virtakytkintä lyhyesti oikealle. Kun tietokone on horrostilassa, poistu horrostilasta työntämällä virtakytkintä lyhyesti oikealle. Jos tietokone ei vastaa komentoihin eikä Windowsin virrankatkaisutoimintoja voi käyttää, katkaise tietokoneesta virta työntämällä virtakytkin oikealle ja pitämällä sitä siinä vähintään viisi sekuntia. Saat lisätietoja virta-asetuksista valitsemalla Käynnistä > Ohjauspaneeli > Järjestelmä ja ylläpito > Virranhallintaasetukset. Lisätietoja lepotilasta ja horrostilasta on virranhallintaoppaassa. (3) Virran merkkivalo Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai syvässä lepotilassa. (4) Infrapunalinssi Vastaanottaa HP:n kaukosäätimen signaaleja. (5) S/PDIF-audiolähtöliitäntä (kuulokkeet) Tuottaa entistäkin paremmat ääniominaisuudet, mukaan lukien surround-äänen ja muun tasokkaan äänentoiston. (6) audiolähtöliitäntä (kuulokkeet) Tästä liitännästä kuuluvat äänet, jos liität siihen vahvistimeen kytketyt stereokaiuttimet, kuulokkeet, nappikuulokkeet, kuulokemikrofonin tai television äänijohdon. (7) Äänitulon (mikrofonin) liitäntä Tähän voit kytkeä lisävarusteena saatavan stereo- tai monomikrofonin tai tietokoneen kuulokemikrofonin. (8) Langattoman yhteyden kytkin Ottaa langattomat ominaisuudet käyttöön tai poistaa ne käytöstä, mutta ei kuitenkaan muodosta langatonta yhteyttä. Edessä olevat osat 5

12 Kohde Kuvaus HUOMAUTUS: Langattoman yhteyden muodostaminen edellyttää, että langattoman verkon asetukset on määritetty. (9) Langattoman laitteen merkkivalo Sininen: Sisäinen langaton laite, kuten langaton lähiverkkolaite (WLAN) ja/tai Bluetooth -laite, on toiminnassa. Kullanruskea: Kaikki langattomat laitteet on sammutettu. *Taulukossa näkyvät tehdasasetukset. Tietoja tehdasasetusten muuttamisesta on Ohjeen ja tuen käyttöoppaissa. 6 Luku 2 Osat

13 Takana olevat osat Kohde Kuvaus (1) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. (2) RJ-11 (modeemi) -liitäntä Tähän liitäntään voit kytkeä modeemikaapelin. (3) USB-portit (2) Näihin liitäntöihin voidaan kytkeä lisävarusteina saatavia USBlaitteita. (4) Vaijerilukon kiinnityspaikka Tähän voit kytkeä tietokoneen vaijerilukon (lisävaruste). HUOMAUTUS: Vaijerilukko on suunniteltu torjumaan uhat, mutta sen avulla ei välttämättä voi estää tietokoneen väärinkäyttöä tai varastamista. Takana olevat osat 7

14 Oikealla sivulla olevat osat Kohde Kuvaus (1) Edellinen / Kelaa alkuun -painike Toistaa levyn edellisen raidan tai osan, kun tätä painiketta painetaan kerran. Kelaa median alkuun, kun painiketta painetaan samanaikaisesti fn-näppäimen kanssa. (2) Toista/tauko-painike Toistaa median tai keskeyttää sen toiston. (3) Seuraava / Kelaa eteenpäin -painike Toistaa seuraavan kappaleen tai sen osan, kun painiketta painetaan kerran. (4) Pysäytä-painike Pysäyttää toiston. (5) Kynäteline Tässä voit säilyttää kynää. Pikakelaa mediaa eteenpäin, kun painiketta painetaan yhdessä fn-näppäimen kanssa. (6) USB-portti Tähän voit kytkeä lisävarusteena saatavan USB-laitteen. (7) Kynän kiinnityslangan reikä Käytetään kynän kiinnityslangan kiinnittämiseen. (8) RJ-45 (verkko) -liitäntä Tähän voit kytkeä verkkokaapelin. (9) Laajennusportti 3 Tällä voit kytkeä tietokoneen valinnaiseen telakointilaitteeseen tai valinnaiseen laajennusosaan. HUOMAUTUS: Tietokoneessa on vain yksi laajennusportti. Termi laajennusportti 3 kertoo laajennusportin tyypin. (10) Ulkoisen näytön portti Tähän voit kytkeä ulkoisen VGA-näytön tai piirtoheittimen. (11) S-videolähtöliitäntä Tähän voit kytkeä jonkin S-videoliitäntää käyttävän laitteen, kuten television, videonauhurin, videokameran, piirtoheittimen tai videosieppauskortin. (12) Tuuletusaukko Jäähdyttää tietokoneen sisäisiä osia. 8 Luku 2 Osat

15 Kohde Kuvaus HUOMAUTUS: Automaattisesti käynnistyvä tietokoneen tuuletin jäähdyttää tietokoneen sisäisiä osia ja estää tietokoneen ylikuumenemisen. Sisäinen tuuletin voi vuoroin käynnistyä ja sammua tietokoneen käytön aikana. Tämä on täysin normaalia. Oikealla sivulla olevat osat 9

16 Vasemmalla sivulla olevat osat Kohde Kuvaus (1) Virtaliitin Liittää verkkovirtalaitteen pistorasiaan. (2) ExpressCard-korttipaikka Tukee lisävarusteena saatavia ExpressCard/34-kortteja. (3) Digitaalisen median korttipaikka Tukee seuraavia lisävarusteina saatavia digitaalisia muistikortteja: Secure Digital (SD) -muistikortti, MultiMediaCard (MMC), Memory Stick (MS), Memory Stick Pro (MSP), xd-picture Card (XD), xd- Picture Card (XD) Type M. (4) Digitaalisen median korttipaikan merkkivalo Valo palaa: Digitaalinen kortti on käytössä. (5) Optinen asema Lukee ja tietyissä malleissa myös kirjoittaa optisia levyjä. (6) Optisen aseman merkkivalo Valo vilkkuu: Optinen asema on käytössä. 10 Luku 2 Osat

17 Pohjassa olevat osat Kohde Kuvaus (1) Tuuletusaukot (6) Jäähdyttävät tietokoneen sisäisiä osia. (2) Akun vapautussalvat (2) Vapauttaa akun akkupaikasta. (3) Kiintolevypaikka Paikka kiintolevyä varten. HUOMAUTUS: Tietokoneen tuuletin käynnistyy automaattisesti ja viilentää sisäisiä osia tietokoneen ylikuumenemisen välttämiseksi. Tuulettimen käynnistyminen ja sammuminen tavallisen käytön aikana on normaalia. (4) Optisen aseman vapautussalpa Vapauttaa optisen aseman optisen aseman paikasta. (5) Muistimoduulipaikka Sisältää muistimoduulipaikat. (6) WLAN-moduulipaikka Paikka WLAN-moduulia varten (vain tietyt mallit) (7) Akkupaikka Paikka akkua varten. HUOMAUTUS: Jotta järjestelmä ei lukitu, vaihda langattoman moduulin tilalle vain sellainen moduuli, jonka oman maasi tai alueesi langattomia laitteita sääntelevä viranomainen on hyväksynyt käytettäväksi tietokoneessa. Jos vaihdat moduulin ja saat siihen liittyvän varoituksen, poista moduuli, jotta tietokone toimii taas normaalisti, ja ota yhteyttä tekniseen tukeen Ohjeen ja tuen kautta. Pohjassa olevat osat 11

18 Näytön osat Kohde Kuvaus (1) Kääntösarana Kääntää näytön ja muuntaa tietokoneen perinteisestä kannettavan tietokoneen tilasta taulutietokoneeksi tai päinvastoin. Taulutietokonetilassa näyttö käännetään ja taitetaan suoraksi, jolloin voit tarkastella sisältöä myös tietokonetta kannettaessa. (2) Käyttäjän infrapunavastaanotin Vastaanottaa HP:n kaukosäätimen signaaleja. (3) Sisäinen näytön kytkin Sammuttaa näytön ja käynnistää lepotilan, jos näyttö suljetaan tietokoneen ollessa käynnissä. (4) Sormenjälkitunnistin (vain tietyt mallit) Mahdollistaa kirjautumisen Windows-käyttöjärjestelmään salasanan sijasta sormenjäljen avulla. (5) Sisäiset mikrofonit (2) Tallentavat ääntä. (6) Sisäänrakennettu kamera (vain tietyissä malleissa) Tallentaa videokuvaa ja ottaa stillkuvia. (7) Näytön vapautussalpa Avaa tietokoneen. 12 Luku 2 Osat

19 Näytön merkkivalot Kohde Kuvaus (1) Virran merkkivalo Merkkivalo palaa: Tietokone on käynnissä. Merkkivalo vilkkuu: Tietokone on lepotilassa. Ei pala: Tietokone on sammutettuna tai syvässä lepotilassa. (2) Akun merkkivalo Merkkivalo palaa: Akku on latautumassa. Merkkivalo vilkkuu: Akku on tietokoneen ainoa virtalähde, ja sen varaustaso on alhainen. Kun akun varaustila on saavuttanut kriittisen tason, akun merkkivalo alkaa vilkkua nopeasti. Ei pala: Jos tietokone on liitetty ulkoiseen virtalähteeseen, merkkivalo sammuu, kun tietokoneen kaikki akut ovat täyteen ladattuja. Jos tietokonetta ei ole liitetty ulkoiseen virtalähteeseen, merkkivalo pysyy sammuneena, kunnes akun varaustila muuttuu alhaiseksi. (3) Aseman merkkivalo Valo vilkkuu: Kiintolevy tai optinen asema on käytössä. Näytön osat 13

20 Pikakäynnistyspainikkeet Kohde Kuvaus (1) Kääntöpainike Kääntää näytön kuvan myötäpäivään neljään eri suuntaan: ensisijaiseen vaakasuuntaan, toissijaiseen vaakasuuntaan, ensisijaiseen pystysuuntaan ja toissijaiseen pystysuuntaan. (2) Mobility Center -painike Avaa Mobility Centerin. (3) Mediapainike Käynnistää QuickPlay-ohjelman. (4) DVD-painike Käynnistää QuickPlay-ohjelman DVD-levyjen toistotoiminnon. HUOMAUTUS: Jos tietokone on asetettu vaatimaan kirjautumissalasanaa, sinua voidaan pyytää kirjautumaan Windowsiin. QuickPlay käynnistyy kirjautumisen jälkeen. Lisätietoja saat QuickPlay-ohjelman ohjeesta. 14 Luku 2 Osat

21 Mediapainikkeet Kohde Kuvaus (1) Edellinen / Kelaa alkuun -painike Toistaa levyn edellisen raidan tai osan, kun tätä painiketta painetaan kerran. Kelaa median alkuun, kun painiketta painetaan samanaikaisesti fn-näppäimen kanssa. (2) Toista/tauko-painike Toistaa median tai keskeyttää sen toiston. (3) Seuraava / Kelaa eteenpäin -painike Toistaa seuraavan kappaleen tai osan, kun painiketta painetaan kerran. (4) Pysäytä-painike Pysäyttää toiston. Pikakelaa mediaa eteenpäin, kun painiketta painetaan yhdessä fn-näppäimen kanssa. Näytön osat 15

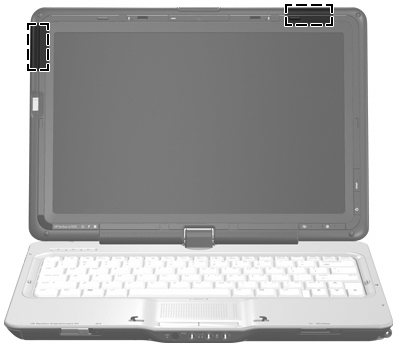

22 Langattomat antennit (vain tietyt mallit) Joissakin tietokonemalleissa on vähintään kaksi antennia, jotka lähettävät ja vastaanottavat vähintään yhden langattoman laitteen signaaleja. Antennit eivät näy tietokoneen ulkopuolelle. HUOMAUTUS: Jotta signaalitaso olisi paras mahdollinen, varmista, että antennien välittömässä läheisyydessä ei ole esteitä. Lisätietoja omaa maatasi/aluettasi koskevista langattomien laitteiden turvallisuusohjeista on kohdassa Sähkötarkastusviranomaisten ilmoitukset ja turvallisuus- ja ympäristöohjeet. Nämä ohjeet ovat Ohje ja tuki -kohdassa. 16 Luku 2 Osat

23 Lisälaitteet Kohde Kuvaus (1) Virtajohto* Liittää verkkovirtalaitteen pistorasiaan. (2) Verkkovirtalaite Muuntaa vaihtovirran tasavirraksi. (3) Akku* Kun tietokonetta ei ole liitetty ulkoiseen verkkovirtalähteeseen, tietokone toimii akkuvirralla. (4) Maa-/aluekohtainen modeemikaapelisovitin (vain tietyt mallit) Liittää modeemikaapelin muuhun kuin RJ-11-modeemiliitäntään. (5) Modeemikaapeli* (vain tietyt mallit) Liittää sisäisen modeemin RJ-11-modeemiliitäntään tai maa-/ aluekohtaiseen modeemisovittimeen. *Modeemikaapelien, akkujen ja virtajohtojen ulkonäkö vaihtelee alueittain ja maittain. Lisälaitteet 17

24 3 Tarrat Tietokoneeseen kiinnitetyissä tarroissa on tietoja, joita voit tarvita ongelmanratkaisussa tai matkustaessasi ulkomaille tietokoneen kanssa. Huoltotarra: Sisältää tietokoneen tuotemerkin tai tuotenimen, sarjanumeron (s/n) ja tuotenumeron (p/n). Pidä nämä tiedot käsillä, kun otat yhteyttä tekniseen tukeen. Huoltotarra on kiinnitetty tietokoneen pohjaan. Microsoft aitoustodistus: Tarra sisältää Windows Product Key -tunnuksen. Voit tarvita Product Key -tunnusta käyttöjärjestelmän päivittämisen tai vianmäärityksen yhteydessä. Aitoustodistus on kiinnitetty tietokoneen pohjaan. Viranomaisten ilmoitukset -tarra: Tarrassa on tietokonetta koskevia viranomaisten tietoja. Sähkötarkastusviranomaisten ilmoitukset -tarra on kiinnitetty akkupaikan sisäpuolelle. Modeemin hyväksyntätarra: Tarrassa on modeemiin liittyviä tietoja, ja siihen on merkitty joidenkin sellaisten maiden viranomaisten hyväksyntämerkinnät, joissa modeemin käyttäminen on hyväksyttyä. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Modeemin hyväksyntätarra on kiinnitetty kiintolevypaikan sisäpuolelle. Langattoman laitteen hyväksyntätarrat (vain tietyt mallit): Tarrassa on tietoja langattomista laitteista sekä joidenkin sellaisten maiden/alueiden viranomaisten hyväksyntämerkinnät, joissa kyseisten laitteiden käyttäminen on hyväksyttyä. Valinnainen laite voi olla langaton lähiverkkolaite (WLAN) tai Bluetooth -laite. Jos tietokone sisältää vähintään yhden langattoman laitteen, sen mukana toimitetaan myös ainakin yksi hyväksyntätarra. Voit tarvita tätä tietoa matkustaessasi ulkomaille tietokoneen kanssa. Langattoman laitteen hyväksyntätarrat on kiinnitetty WLAN-moduulipaikan sisäpuolelle. 18 Luku 3 Tarrat

25 Hakemisto A akku, tunnistaminen 17 akkupaikka, tunnistaminen 11 akun merkkivalo, tunnistaminen 13 akun vapautussalpa, tunnistaminen 11 antennit 16 aseman merkkivalo, tunnistaminen 13 audiolähdön (kuulokkeiden) liitäntä 5 B Bluetooth-tarra 18 C Certificate of Authenticity -aitoustodistustarr a 18 D Digitaalisen median korttipaikan merkkivalo, tunnistaminen 10 Digitaalisen median korttipaikka, tunnistaminen 10 DVD-painike, tunnistaminen 14 E Edellinen / Kelaa alkuun -painike, tunnistaminen 8, 15 Esc-näppäin, tunnistaminen 4 ExpressCard-korttipaikka, tunnistaminen 10 F fn-näppäin, tunnistaminen 4 H huoltotarra 18 I infrapunalinssi, tunnistaminen 5 infrapunavastaanotin, tunnistaminen 12 J johto, virta 17 K kamera, tunnistaminen 12 kiintolevypaikka, tunnistaminen 11 kiintolevyt 11 kosketusalusta, tunnistaminen 3 kosketusalustan käynnistys- ja sammutuspainike 3 kosketusalustan merkkivalo, tunnistaminen 3 kosketusalustan painikkeet, tunnistaminen 3 kosketusalustan vieritysalueet, tunnistaminen 3 kuuloke (audiolähtö) -liitäntä 5 kynän kiinnityslangan reikä, tunnistaminen 8 kynäteline, tunnistaminen 8 kytkin, virta 5 käyttöjärjestelmä Microsoft Certificate of Authenticity -aitoustodistustarr a 18 Product Key -tunnus 18 kääntöpainike, tunnistaminen 14 kääntösarana, tunnistaminen 12 L laajennusportti, tunnistaminen 8 langattoman laitteen hyväksyntätarra 18 langattoman laitteen merkkivalo, tunnistaminen 6 langattomat antennit 16 liittimet, virta 10 liitännät audiolähtö (kuulokkeet) 5 RJ-11 (modeemi) 7 RJ-45 (verkko) 8 S/PDIF-audiolähtö (kuulokkeet) 5 S-videolähtö 8 äänitulo (mikrofoni) 5 lokerot muistimoduuli 11 M mediapainike, tunnistaminen 14 mediatoimintopainikkeet, tunnistaminen 8, 15 merkkivalot akku 13 asema 13 digitaalisen median korttipaikka 10 kosketusalusta 3 langaton 6 virta 5, 13 Microsoft Certificate of Authenticity -aitoustodistustarra 18 mikrofoni, sisäinen 12 mikrofonin (äänitulon) liitäntä 5 Mobility Center -painike, tunnistaminen 14 modeemikaapeli, tunnistaminen 17 modeemikaapelisovitin, maa-/ aluekohtainen 17 modeemin hyväksyntätarra 18 muistimoduulipaikka, tunnistaminen 11 Hakemisto 19

26 muistipaikat digitaalinen media 10 ExpressCard 10 vaijerilukko 7 N näppäimet esc 4 fn 4 näppäimistö 4 toiminto 4 Windows 4 Windows-sovellusnäppäin 4 näppäimistön näppäimet, tunnistaminen 4 näytön kytkin, tunnistaminen 12 näytön portti, ulkoinen näyttö 8 näytön vapautussalpa, tunnistaminen 5, 12 O optinen asema, tunnistaminen 10 optisen aseman vapautussalpa, tunnistaminen 11 osat edessä olevat 5 lisälaitteistot 17 näyttö 12 oikealla sivulla olevat 8 pohjassa olevat 11 päällä olevat 3 takana olevat 7 vasemmalla sivulla olevat 10 P paikat akku 11, 18 kiintolevy 11 muistimoduuli 11 WLAN-moduuli 11 painikkeet DVD 14 edellinen / kelaa alkuun 8, 15 kosketusalusta 3 kosketusalustan käynnistys ja sammutus 3 kääntö 14 media 14 Mobility Center 14 pysäytä 8, 15 seuraava / kelaa eteenpäin 8, 15 toista/tauko 8, 15 portit laajennus 8 ulkoinen näyttö 8 USB 7, 8 Product Key -tunnus 18 pysäytä-painike, tunnistaminen 8, 15 R RJ-11 (modeemi) -liitäntä, tunnistaminen 7 RJ-45 (verkko) -liitäntä, tunnistaminen 8 S S/PDIF-audiolähtöliitäntä (kuulokkeet), tunnistaminen 5 S/PDIF-kuulokeliitäntä (audiolähtö) 5 salvat akun vapautus 11 näytön vapautus 5, 12 optisen aseman vapautussalpa 11 sarana, kääntö 12 sarjanumero, tietokone 18 Seuraava / Kelaa eteenpäin -painike, tunnistaminen 8, 15 sisäinen mikrofoni, tunnistaminen 12 sisäinen näytön kytkin, tunnistaminen 12 sormenjälkitunnistin, tunnistaminen 12 sovellusnäppäin, Windows 4 S-videolähtöliitäntä, tunnistaminen 8 T tarrat Bluetooth 18 huoltotarra 18 langattoman laitteen hyväksyntä 18 Microsoft Certificate of Authenticity -aitoustodistu s 18 modeemin hyväksyntä 18 viranomaisten ilmoitukset 18 WLAN 18 tietokoneen kuljettaminen matkoilla langattoman laitteen hyväksyntätarrat 18 modeemin hyväksyntätarra 18 toimintonäppäimet, tunnistaminen 4 toista/tauko-painike, tunnistaminen 8, 15 tunnistin, sormenjälki 12 tuotteen nimi ja numero, tietokone 18 tuuletusaukot, tunnistaminen 7, 8, 11 U ulkoisen näytön portti, tunnistaminen 8 USB-portit, tunnistaminen 7, 8 V vaijerilukon kiinnityspaikka, tunnistaminen 7 verkkovirtalaite, tunnistaminen 17 vieritysalueet, kosketusalusta 3 viranomaisten ilmoitukset langattoman laitteen hyväksyntätarrat 18 modeemin hyväksyntätarra 18 viranomaisten ilmoitukset - tarra 18 virran merkkivalo, tunnistaminen 5, 13 virtajohto, tunnistaminen 17 virtakytkin, tunnistaminen 5 virtaliitin, tunnistaminen 10 W Windows-näppäin, tunnistaminen 4 Windows-sovellusnäppäin, tunnistaminen 4 WLAN-laite 18 WLAN-moduulin paikka, tunnistaminen 11 WLAN-tarra Hakemisto

27 Ä äänitulon (mikrofonin) liitäntä, tunnistaminen 5 Hakemisto 21
