ADAP-KOOL Next Generation. Käyttöönotto ohje AK-PC 730 AK-PC 740 AK-PC 780 AK-PC 840
|
|
- Martti Palo
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

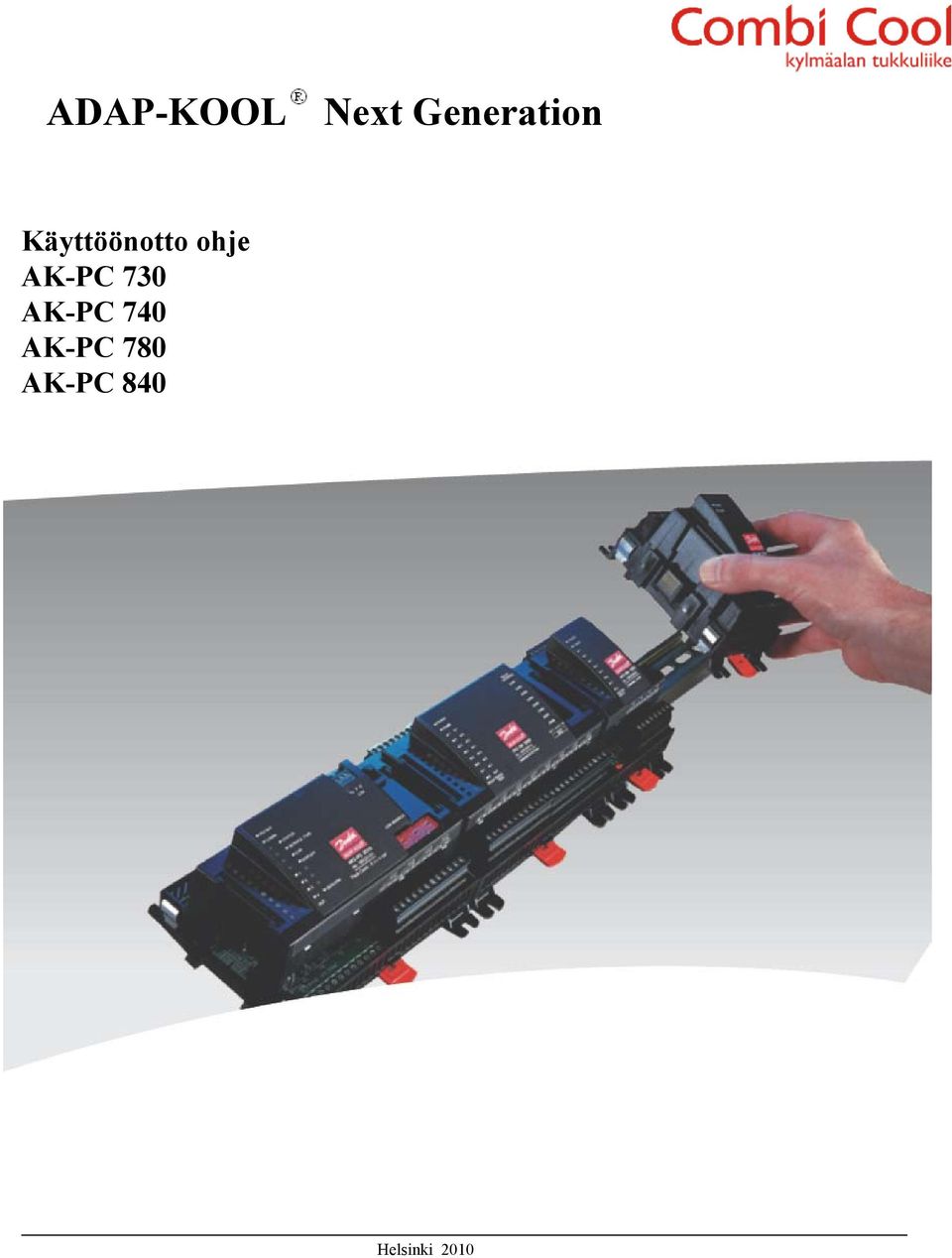

1 ADAP-KOOL Next Generation Käyttöönotto ohje AK-PC 730 AK-PC 740 AK-PC 780 AK-PC 840 Helsinki 2010
2 Tämän ohjeen tarkoitus on neuvoa asentajaa AK-PC 730/840/740/780 käyttöönotossa Service Tool ST-500 ohjelman avulla. Ohjetta on hyvä seurata kronologisessa järjestyksessä käytöönottovaihessa. Ohje ei ole kaikilta osilta kaikenkattava työmenettelyohje. Tarkempia asetuksia varten suosittelemme käyttämään AK-PC manuaalia. Yhteys säätimen saadaan huoltokaapelin (080Z0262) avulla tai dataverkossa AK-SM 720 (tai SM 350) kautta. Lisätietoja varten katsos myös Service Tool AK-ST 500 käyttöopas. Avaussivu antaa meille perustietoa säätimestä - todellisen imu- ja lauhdutinpaine - imu- ja lauhdutinpaine asetusarvot (referenssi arvot) - hetkellisen kompressorien ja puhaltimine statuksen (toimiva (Run) tai pysähtynyt (Stopped)) - hälytys tilanteessa on hälytyksen rivillä hälytysmerkki Painamalla + merkkiä siirrymme toiselle sivulle missä kuvataan säätimen tyyppi, tuotenumero, versio, osoite ja hälytysten jatko. Aikataulut Rekisteröinti Huolto Käsikäyttö Kompressori ja lahdutin puhaltimien asetukset Hälytykset 2
3 Paina Työkalu sivulle. nappia päästäkseni Asetusmenu Säätimen ohjelmointi aloitetaan Lukitus/avausasetus sivulta. 1 Lukitus/avausasetus Kuin pääkytkin on OFF asennossa ja Asetuslukitsin pois päältä voi aloitta parametrien asetuksia. Lukittu säädin ei anna muuttaa useimpia asetuksia esimerkiksi: - kylmäaine - DI ja DO parametrit - nopea järjestelmälataus (Select quick setup) 2 Järjestelmän asetus Tässä valikossa annetaan: - säätimen nimi - verkkotaajuus - hälytystekstin kieli - aikaa (kello, päivä, vuosi) - kesä/talviaikaa - yökorotus 3
4 3 Valitse laitostyyppi Tässä valikossa on kaksi vaihtoehtoa: Valitse nopea asetus - nopea tapaa määritellä säätimen DI ja DO. AK-PC XXX manuaalissa (Esimerkiksi AK-PC 730 Capacity controller RS8EK102) on sivuilla kuvattu 14 eri sovellustapaa. Esimerkiksi sovellus 1 on käytettävissä 2 kompressoria ja 4 lahdutin puhallinta. Sovellusvalinta - toinen vaihtoehto on rakentaa oma sovellus ja määritellä itse DI ja DO. Vaihtoehdot: - Yksi Imu - pelkkä kompressori ohjaus - Yksi Lauhdutin - pelkkä lahdutin puhaltimien ohjaus - Yksi Koneikko - kompressori ja lauhdutin puhaltimien ohjaus Sen lisäksi on määriteltävä: - Ulkopuolinen pääkytkin (External main switch) - käytössä tai ei - Hälytyksen output - ei käytössä (no relay); vain korkeat hälytykset (high); kaikki hälytykset (low-high) 4 Imuryhmä Tässä valikossa on monta sivua Asetusarvon tila - Imupaine ohjauksen kaksi vaihtoehtoa. Set point (SP) + ulkopuolinen jänniteviesti (0-10V) + yökorotus tai Set point (SP) + Po optimointi. Asetusarvo - määritelle imupaine Ulkopuolinen asetus... - Poikkeutuksen asetukset (käytössä tai ei; min/max poikkeus; poikkeutuksen viive) Yövalinta DI:n kautta - Yö poikkeus ulkopuolisen kytkimen kautta (käytössä tai ei) Yö poikkeus - Yö poikkeus +/- 25K Min/Max asetusarvo - Tässä määritelaan kohteen mukaisesti mikä voi olla imupaine max ja min arvo. NB! Muista myös yökorotus, Po optimointi ja ulkopuolinen jänniteviesti (0-10V). 4
5 Kompressorisovellus - Tässä määritellään kompressoreiden käyttösovellus. Kompressoreiden luku - määrittele kompressorien määrä Tehoportaiden lukumäärä - määrittele kompressoreiden tehoportaiden luku (max. 3 tehoporrasta per kompressori) Säätöanturi - määrittele anturi (Po, S4 tai P) Po kylmäainetyyppi - määrittele kylmäainetyyppi Askelsäätimen tila - Peräkkäinen (First-IN last-out); Cyklinen - käyntituntien perustella käynnistetään kompressoreita; Paras sopivuus - käytössä jos eritehoiset kompressorit Matalalämpötila/korkea... - Käytössä booster ja CO2 järjestelmissä Pumppu alas (Pumpdown) - käytössä jos viimeinen kompressori halutaan pysäytä matalammalla imu painella kuin normaalilla säädöllä. Pumppu alas raja Po (Pumpdown raja Po) - määrittele viimeisen kompressorin pysähtymisen raja Märittele kompressoreiden teho - kylmäteho Tehosuhde - määrittele pääportaan teho. Tehoportaiden tehomäärät laskee säädin automaattisesti. Esimerkiksi kompressori kahdella tehoportaalla: Pääporras 50%. Tehoporras 2 x 25% Pääporras 33%. Tehoporras 2 x 33% 5
6 Määrittele varolaitteiden rajat ja hälytyspiirit. Varateho päivä/yö - käyttöaste anturivian sattuessa. Sd max raja - noin ºC (R404A) Pc max raja - noin ºC (R404A). Lämpötila otettu/laskettu painelähettimeltä. Po min raja - esimerkiksi R404A pakkaskone -40 ºC; R404A plussakone -25 ºC Po max. hälytys - vähintään noin +10 ºC Varolaitteen uudelleen - viiveet parametreille Sd max; Pc max ja Po min raja SH min/ max raja - SH min raja noin K Jos kompressorille on määritelty vain yksi varolaite piiri, määritelaan se kohteessa Varolaite. Jos jokaiselta varolaiteelta halutaan oma tietoa säätimelle, voidaan määritellä max. 6 varolaittepiiriä per kompressori. Yleinen varolaite - yleinen varolaite kaikille kompressoreille. Esimerkiksi viesti kaasuanturilta, yleisen varolaitteen katkaistessa kaikki kompressorit pysähtyvät. Min OFF aika - montako minuuttia kompressori seisoo ennen kuin käynnistyy uudestaan. Katso kompressorivalmistajan tekninen esite. Ylensä noin min. Min ON aika - montako minuuttia kompressori täytty käydä enne kuin voisi pysähtyä. Katso kompressorivalmistaja tekninen esite. Supermarket mäntäkompressorit 0 min. Käynnistyksen väli - kompressorin kahden peräkkäisen käynnistyksen väli. Katkaisuviive - hälytyksen viive varolaite katkaisusta. Käytetään arvoa 0 min. Uudelleenkäynnistyksen viive - jos kompressori on pysähtynyt varolaiteesta, uusi käynnistys voi tapahtua vastaa... min päästä. Riippuen sovelluksesta käytetään arvoa min. 6
7 AKV venttiilien ruiskutuksen ohjaus voi tapahtua DO (kaapeli) tai Verkon (SM-720 tai AKA 245) kautta. Riippuen sovelluksesta ja putkien pituudesta määritellään vielä kompressorin käynnistyksen viive ja AKV venttiilien sulkeutumisviive Ruiskutus OFF viive. Nesteruiskutusta imulinjan käytetään jos kuumakaasu lämpötila nouse liian korkealle. Tässä määritellen SH ja/tai Sd lämpötila milloin ruiskutus alkaa, ruiskutuksen eroarvo ja ruiskutuksen viive käynnistyksessa. 5 Lauhdutin Tässä määritellään lauhdutuksen säätöanturi. Ylensä käytetään Pc anturia mutta lauhdutinta voidaan ohjata myös S7 (liuoksen lämpötila) avulla. Asetusarvon tila on kelluva jos ohjaus ulkolämpötilan mukaan (vaatii Sc3 anturin) tai kiinteän asetusarvon mukaan. Min.tm ja Mitoitus tm ovat min ja max lämpötila ero lauhtumislämpötilan ja ulkolämpötila välillä kompressoreiden min ja max teholla. Min ja Max asetusarvo - kelluvan lauhtumislämpötilan min ja max asetusarvot. Min asetusarvo pitäisi tarkista kompressorivalmistajalta. Ylensä on min sallittu lauhtumislämpötila ºC. Lämmöntalteenottoa ohjataan DI viestin tai lämpötila anturin mukaan. Tässä määritellen lämmöntalteenoton asetusarvo, lämpötermostaatti katkaisu ja kytkentä lämpötilat, lämmöntalteenotto rele (käytössä tai ei) ja kuinka nopeasti lauhdelämpötila lasketaan normaalille asetusarvolle, kuin lämpöä ei oteta enää talteen (K/min - Kelvinia minuutissa). Puhaltimien lukumäärä - määrittele puhaltimien lukumäärä Valvonta... - määritellen jokaiselle puhaltimelle oma varolaite (DI -input) Tehosäätötila - määritellään puhaltimien ohjaus. Säädintyyppi - määritellään olisiko ohjaus PI- tai P-säätö. Tehokäyrät - valittavissa on lineaarinen tai EI-lineaarinen. Xp ja Tn parametreja voi muuttaa vain koulutettu persoona. Tehorajoitus yöllä - jos on puhaltimien ääniongelmia, voidaan yöllä rajoittaa lauhdutimen tehoa. 7
8 6 Näyttöasetukset Jos säätimen on kytketty näyttö (max 4 kpl), tässä määritellään jokaisen näyttöön parametri. Jos näyttö ei ole käytössä, valitan tästä listasta Ei mitään. 7 Yleisten hälytyksien inputit Tässä määritellään yleisten hälytyksien (max 10 kpl), myös ei suoraan kylmään liittyvät hälytykset, inputit. Esimerkiksi varaajaan nestepinta, kylmäaine vuoto, ulkoovi auki jne. Jokaiselle hälytykselle annetaan oma nimi, hälytyksen viive ja hälytysteksti (max 30 merkkiä). 8 Termostaati/pressostaatit Tässä valikossa voidaan määrittä max 5 kpl termostaatteja ja max 5 kpl painelähettimia. Esimerkiksi kompressorihuoneen lämpötilan ohjaus tai varaajaan painemittaus. Jokaiselle pressostaatille/termostaatille annetaan oma nimi, valitaan anturi ja määritellään paine/lämpötila kytkentä ja katkaisu. Lisaksi voitas määrittä myös korkea/matala hälytysraja. 9 Yleisten hälytyksien inputit Samalla periaatteella kuin kaksi viimeistä (Asetus 7 ja 8), voidaan myös määritellä max 5 kpl jänniteviesti (0-10V) inputia. Jokaiselle jännitetiedolle annetaan oma nimi, katkaisu-kytkentä raja, hälytysraja, viive ja hälytysteksti. 8

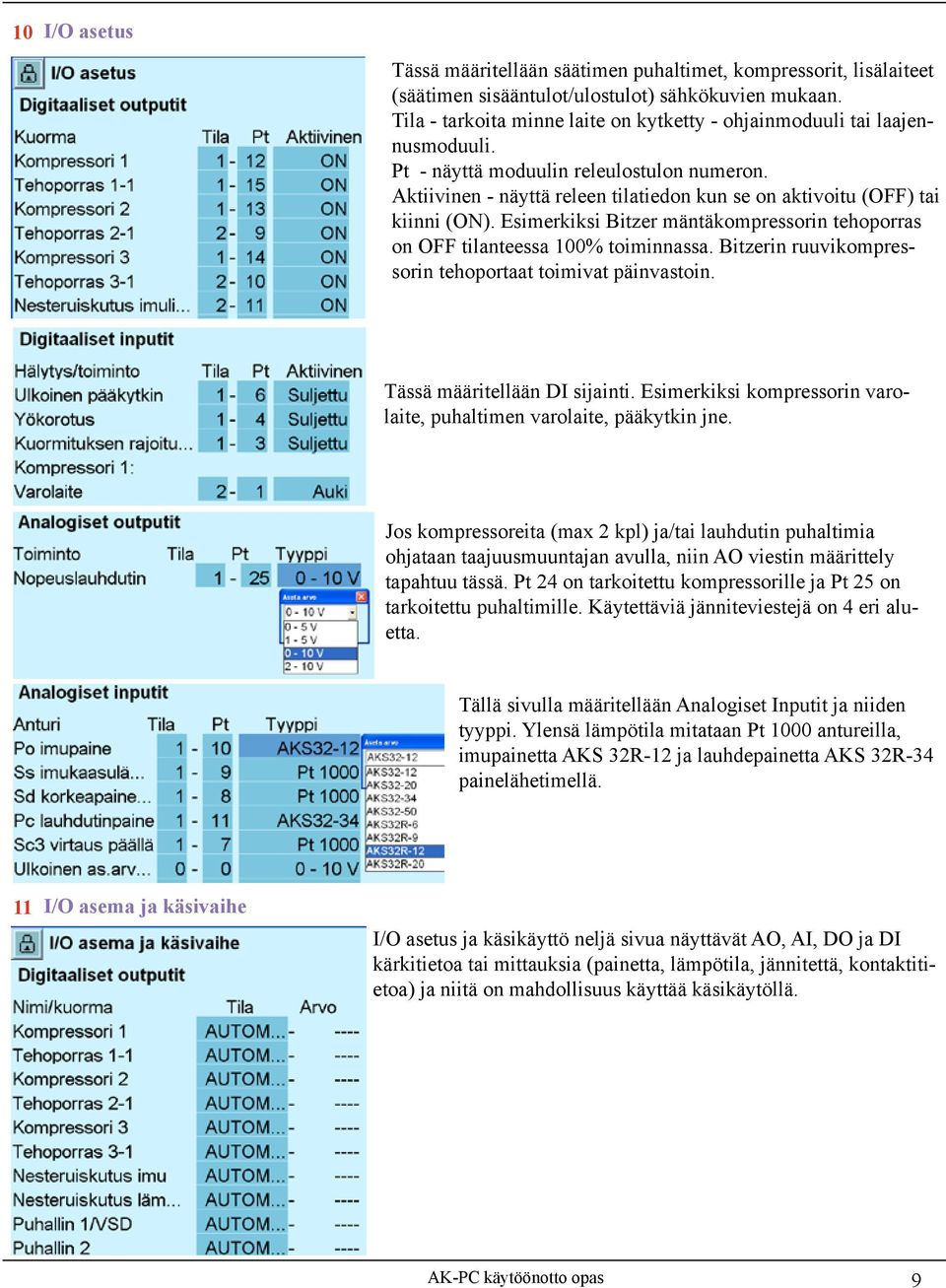

9 10 I/O asetus Tässä määritellään säätimen puhaltimet, kompressorit, lisälaiteet (säätimen sisääntulot/ulostulot) sähkökuvien mukaan. Tila - tarkoita minne laite on kytketty - ohjainmoduuli tai laajennusmoduuli. Pt - näyttä moduulin releulostulon numeron. Aktiivinen - näyttä releen tilatiedon kun se on aktivoitu (OFF) tai kiinni (ON). Esimerkiksi Bitzer mäntäkompressorin tehoporras on OFF tilanteessa 100% toiminnassa. Bitzerin ruuvikompressorin tehoportaat toimivat päinvastoin. Tässä määritellään DI sijainti. Esimerkiksi kompressorin varolaite, puhaltimen varolaite, pääkytkin jne. Jos kompressoreita (max 2 kpl) ja/tai lauhdutin puhaltimia ohjataan taajuusmuuntajan avulla, niin AO viestin määrittely tapahtuu tässä. Pt 24 on tarkoitettu kompressorille ja Pt 25 on tarkoitettu puhaltimille. Käytettäviä jänniteviestejä on 4 eri aluetta. Tällä sivulla määritellään Analogiset Inputit ja niiden tyyppi. Ylensä lämpötila mitataan Pt 1000 antureilla, imupainetta AKS 32R-12 ja lauhdepainetta AKS 32R-34 painelähetimellä. 11 I/O asema ja käsivaihe I/O asetus ja käsikäyttö neljä sivua näyttävät AO, AI, DO ja DI kärkitietoa tai mittauksia (painetta, lämpötila, jännitettä, kontaktitietoa) ja niitä on mahdollisuus käyttää käsikäytöllä. 9

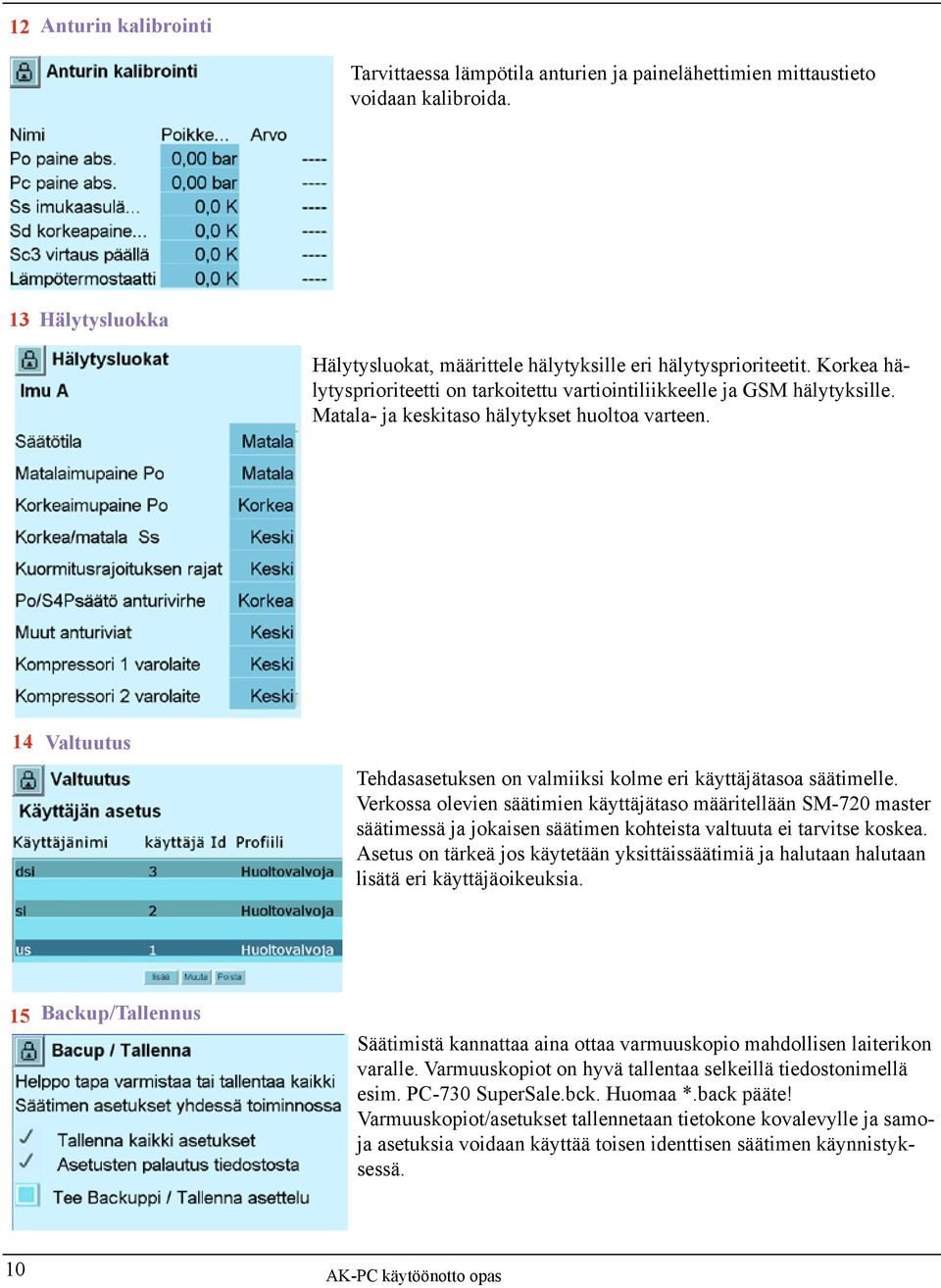

10 12 Anturin kalibrointi Tarvittaessa lämpötila anturien ja painelähettimien mittaustieto voidaan kalibroida. 13 Hälytysluokka Hälytysluokat, määrittele hälytyksille eri hälytysprioriteetit. Korkea hälytysprioriteetti on tarkoitettu vartiointiliikkeelle ja GSM hälytyksille. Matala- ja keskitaso hälytykset huoltoa varteen. 14 Valtuutus Tehdasasetuksen on valmiiksi kolme eri käyttäjätasoa säätimelle. Verkossa olevien säätimien käyttäjätaso määritellään SM-720 master säätimessä ja jokaisen säätimen kohteista valtuuta ei tarvitse koskea. Asetus on tärkeä jos käytetään yksittäissäätimiä ja halutaan halutaan lisätä eri käyttäjäoikeuksia. 15 Backup/Tallennus Säätimistä kannattaa aina ottaa varmuuskopio mahdollisen laiterikon varalle. Varmuuskopiot on hyvä tallentaa selkeillä tiedostonimellä esim. PC-730 SuperSale.bck. Huomaa *.back pääte! Varmuuskopiot/asetukset tallennetaan tietokone kovalevylle ja samoja asetuksia voidaan käyttää toisen identtisen säätimen käynnistyksessä. 10
11 Kun huoltovalikossa on kaikki aseteltu, siirrytään takaisin säätimen etusivulle. Tässä määritellään vielä kompressori, lauhduttimen ja lisälaitteiden asetukset. Painamalla vastaavaa merkkiä siirrymme asetuslistalle. Kompressoriasetuksessa on neljä sivua. Sen lisäksi voidaan määtitellä vielä kompressorikohtaisia asetuksia. Seuravilla sivuilla on myös paljon käyntiparametreja, kuten lämpötilat, paineet, säätötila, käyntiteho jne. Tummasinisenä olevia arvoa voi muuttaa. Yleisasetuksissa määritellään esimerkiksi neutraalialue ja alueviiveet. Kaupan kylmässä määritellään + ja ++ alueviiveet pidemmälle ajanjaksolle kuin - ja -- alueviiveet. 11

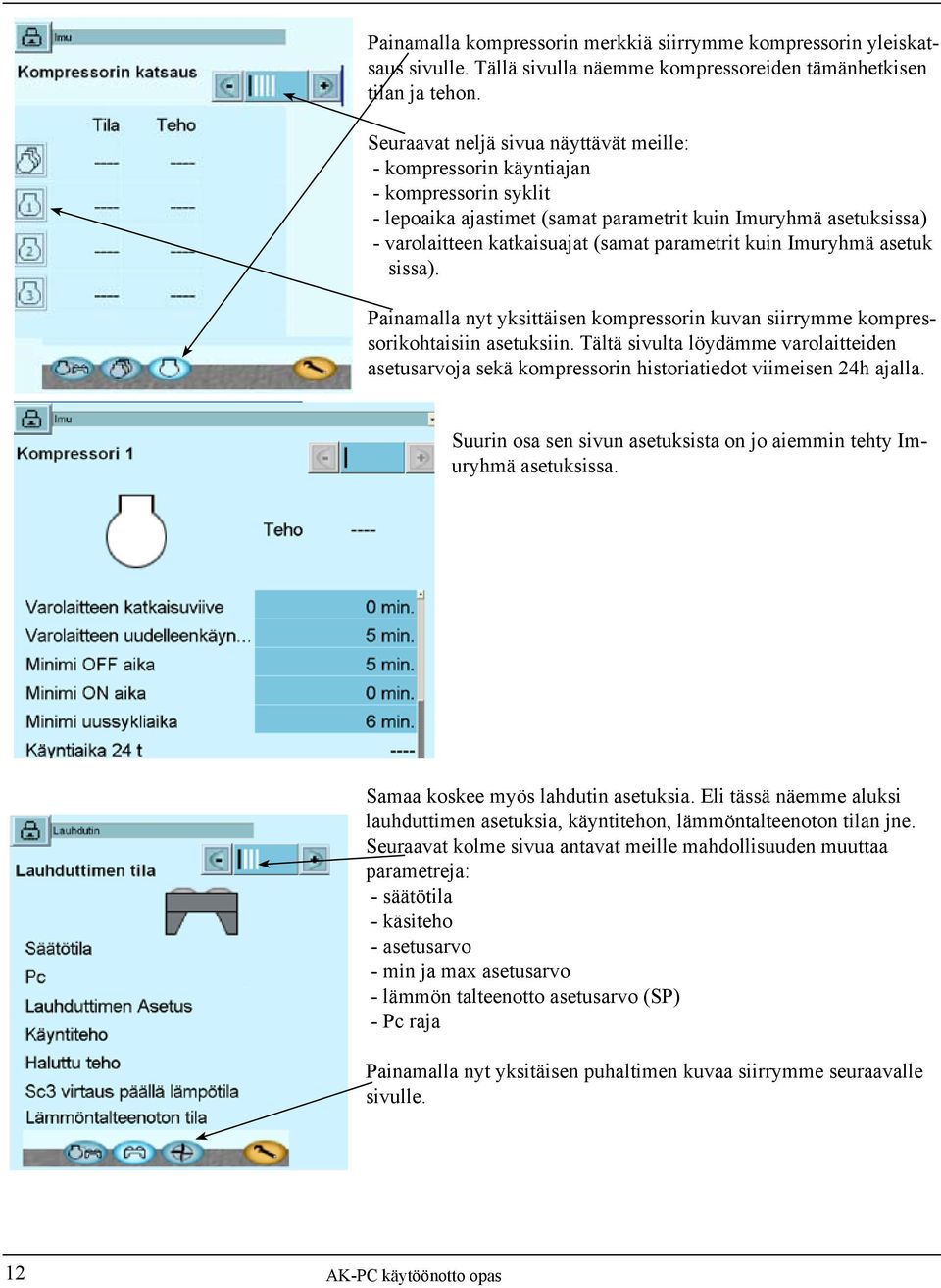

12 Painamalla kompressorin merkkiä siirrymme kompressorin yleiskatsaus sivulle. Tällä sivulla näemme kompressoreiden tämänhetkisen tilan ja tehon. Seuraavat neljä sivua näyttävät meille: - kompressorin käyntiajan - kompressorin syklit - lepoaika ajastimet (samat parametrit kuin Imuryhmä asetuksissa) - varolaitteen katkaisuajat (samat parametrit kuin Imuryhmä asetuk sissa). Painamalla nyt yksittäisen kompressorin kuvan siirrymme kompressorikohtaisiin asetuksiin. Tältä sivulta löydämme varolaitteiden asetusarvoja sekä kompressorin historiatiedot viimeisen 24h ajalla. Suurin osa sen sivun asetuksista on jo aiemmin tehty Imuryhmä asetuksissa. Samaa koskee myös lahdutin asetuksia. Eli tässä näemme aluksi lauhduttimen asetuksia, käyntitehon, lämmöntalteenoton tilan jne. Seuraavat kolme sivua antavat meille mahdollisuuden muuttaa parametreja: - säätötila - käsiteho - asetusarvo - min ja max asetusarvo - lämmön talteenotto asetusarvo (SP) - Pc raja Painamalla nyt yksitäisen puhaltimen kuvaa siirrymme seuraavalle sivulle. 12

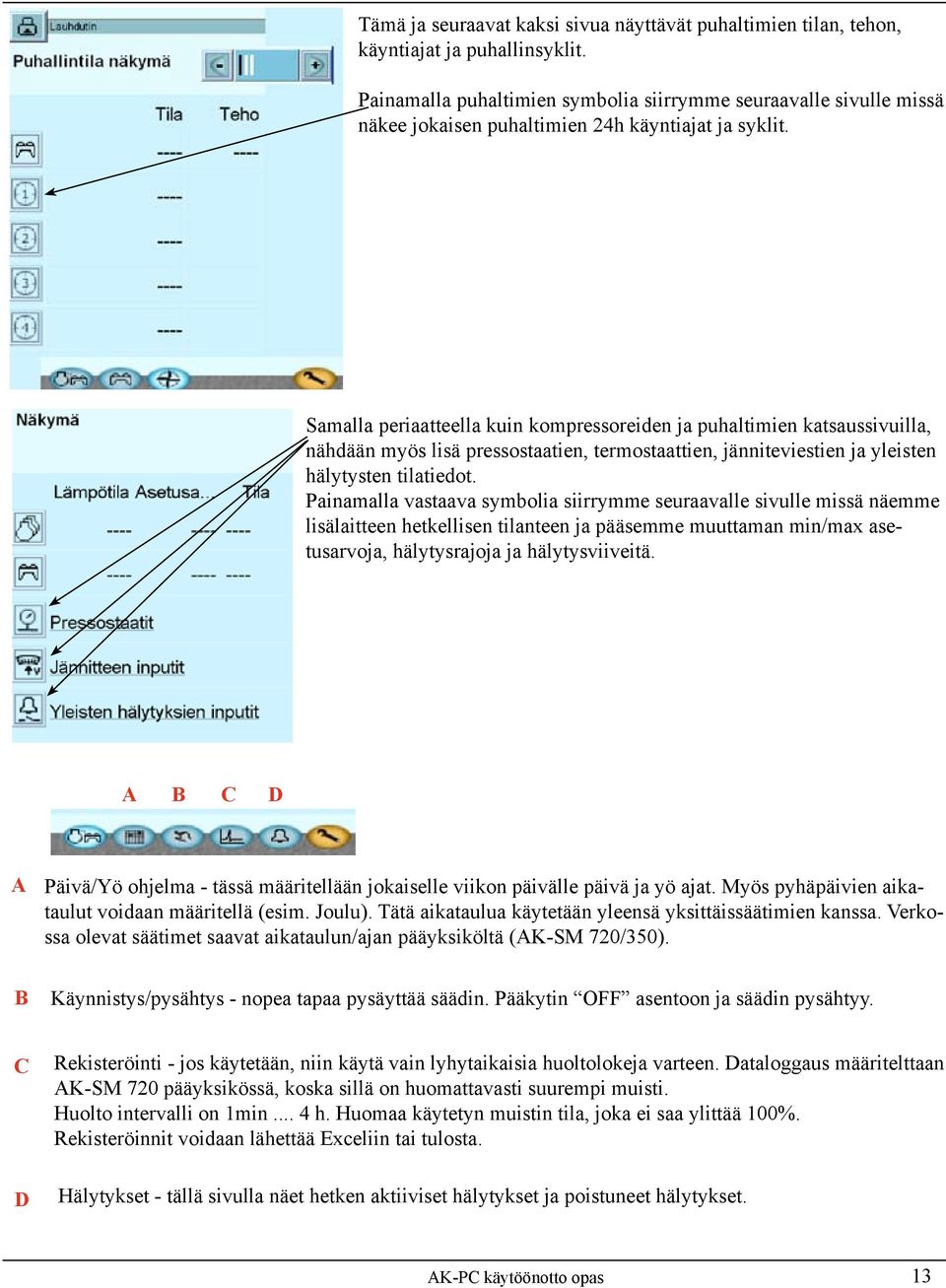

13 Tämä ja seuraavat kaksi sivua näyttävät puhaltimien tilan, tehon, käyntiajat ja puhallinsyklit. Painamalla puhaltimien symbolia siirrymme seuraavalle sivulle missä näkee jokaisen puhaltimien 24h käyntiajat ja syklit. Samalla periaatteella kuin kompressoreiden ja puhaltimien katsaussivuilla, nähdään myös lisä pressostaatien, termostaattien, jänniteviestien ja yleisten hälytysten tilatiedot. Painamalla vastaava symbolia siirrymme seuraavalle sivulle missä näemme lisälaitteen hetkellisen tilanteen ja pääsemme muuttaman min/max asetusarvoja, hälytysrajoja ja hälytysviiveitä. A B C D A Päivä/Yö ohjelma - tässä määritellään jokaiselle viikon päivälle päivä ja yö ajat. Myös pyhäpäivien aikataulut voidaan määritellä (esim. Joulu). Tätä aikataulua käytetään yleensä yksittäissäätimien kanssa. Verkossa olevat säätimet saavat aikataulun/ajan pääyksiköltä (AK-SM 720/350). B Käynnistys/pysähtys - nopea tapaa pysäyttää säädin. Pääkytin OFF asentoon ja säädin pysähtyy. C D Rekisteröinti - jos käytetään, niin käytä vain lyhytaikaisia huoltolokeja varteen. Dataloggaus määritelttaan AK-SM 720 pääyksikössä, koska sillä on huomattavasti suurempi muisti. Huolto intervalli on 1min... 4 h. Huomaa käytetyn muistin tila, joka ei saa ylittää 100%. Rekisteröinnit voidaan lähettää Exceliin tai tulosta. Hälytykset - tällä sivulla näet hetken aktiiviset hälytykset ja poistuneet hälytykset. 13
