1 Chillquick kylmävesiasemat AIR-CONDITIONING

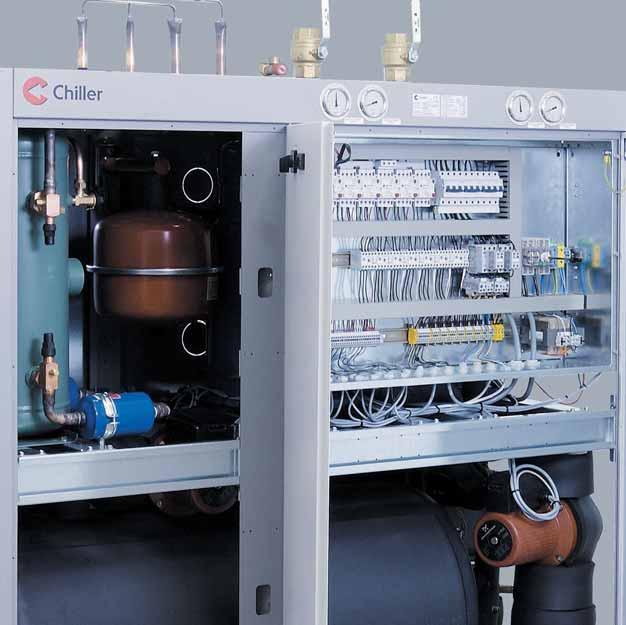

2 Chillquick kylmävesiasemat Kylmää nopeasti ja ympäristöystävällisesti Chillquick TM kylmävesiasemat ovat jäähdytysteholtaan kw. Ne on valmistettu Montrealin sopimuksen mukaisilla jäähdykkeillä. Kaikki rakennuttajan kannalta tärkeät komponentit sijaitsevat lämpimissä sisätiloissa ja nestejäähdytin/lauhdutin katolla. Suuri tehdastyön osuus mahdollistaa rakennuttajalle toimivan laitoksen ja nopean projektiaikataulun. CGIA- ja CGIW-kylmävesiasemat kaksipiirisinä Jäähdytysteholtaan yli 40 kw suuremmat koneet ovat aina käyttövarmoja kaksipiirisiä laitteita. Laite koostuu täysin valmiista vesi- ja jäähdykepuolesta, sähkö-, säätö- ja varolaitteista. Taajuusmuuttajien ja kaikkien sähkölaitteiden sijainti on itse tehdaskoeajetussa kylmävesiasemassa. Muuttuva vesimäärä merkitsee hyvää hyötysuhdetta Chillquick TM järjestelmässä höyrystinpiirin pumppu lataa aina vesisäiliötä ja käyttöpiirillä on oma pumppunsa. Tämä tekniikka mahdollistaa käyttöpiirissä energiaa säästävän kierrosnopeutta säätävän pumpun, jolloin 2-tieventtiilien käyttö on erittäin helppoa huonekohtaisissa jäähdytyslaitteissa. Vesivaraajat 200, 400 tai 800 l Nykyaikaisessa jäähdytysjärjestelmässä vesitilavuus on niin pieni, että laitos on teknisesti välttämätöntä varustaa vesivaraajalla. Pienellä vesitilavuudella kompressori käynnistyy usein ja järjestelmän säätölaitteet muuttuvat on/off toimintoisiksi. Me olemme optimoineet pienimmät mahdolliset varaajat kuhunkin jäähdytystehoryhmään. Jäähdytysteholla kw vesivaraaja 200 l Jäähdytysteholla kw vesivaraaja 400 l Jäähdytysteholla kw vesivaraaja 800 l Kaikki vesivaraajat on varustettu haittalevyllä, joka estää veden liian nopean sekoittumisen. Ohjaus palaavasta vedestä Chillquick TM kylmävesiasemien ohjaus tapahtuu koneelta palaavasta kylmästä vedestä. Säätölaite pitää lähtevän veden lämpötilan vakiona. Chillquick kylmävesiasemien toiminnot ja lisälaitteet Säätökeskuksen toiminnot Liian nopean käynnistyksen esto Automaattinen uudelleenkäynnistys sähkökatkoksen jälkeen Kompressoreiden käyntiajan tasapainotus Päivä- ja viikkoajastin Lauhdutuspaineen ohjaus Säädin suomen- ja englanninkielisenä Lisälaitteet Asetusarvon muutos kylmälle vedelle Hälytyksen siirto Gsm-modeemille Liityntä taloautomaatio väylään (LON, Mod Bus) Kaukovalvonta Internetin kautta mobiililaitteisiin tai keskusvalvomoon Elektroniset paisuntaventtiilit Pehmokäynnistimet Kompressorin äänenvaimennuspussit Erikoisäänenvaimennus runkorakenteeseen Pyöriväliikkeinen kompressoriteknologia Chiller Oy:n vedenjäähdytysteknologia on aina varustettu pyöriväliikkeisillä kompressoreilla, jotka ovat soveliaita kaikille Montrealin sopimuksen mukaisille jäähdykkeille. 3-D kierukkakompressorin reklamaatioriski on kaikkiin kompressoriteknologioihin verrattuna kaikkein alhaisin. Kompressorissa on vain murto-osa liikkuvia osia verrattuna esim. mäntäkompressoriin. Kierukkakompressorissa on momentin vaihtelu hyvin pieni, joten laitteen äänitaso on myös hyvin alhainen. AIR-CONDITIONING

3 Tekniset tiedot Chillquick CGIA ilmalauhdutteinen ja CGIW nestelauhdutteinen Malli CGIA ja CGIW n-n Jäähdytysteho kw 16,5 20,1 28,3 37,0 42,7 Sähkölaji V-Ph-Hz Liitäntäteho kw 7,3 9,8 11,8 14,8 14,9 Käyntivirta A 14,2 19,2 23,2 30,0 30,0 Etusulake A (hidas) Piirit Jäähdyke kg R407C 3,3 3,6 3,6 4,0 4,5 Vesivaraaja l Pituus mm Leveys mm Korkeus mm Rahtipaino kg Toimintapaino kg Malli CGIA ja CGIW n-n Jäähdytysteho kw 40,6 56,6 74,0 85,3 98,0 113,0 Sähkölaji V-Ph-Hz Liitäntäteho kw 17,8 22,7 28,9 33,1 43,7 44,9 Käyntivirta A 36,0 46,0 58,4 66,5 87,4 89,6 Etusulake A (hidas) Piirit Jäähdyke kg R407C 7,2 7,2 8,0 9,0 11,0 12,6 Vesivaraaja l Pituus mm Leveys mm Korkeus mm Rahtipaino kg Toimintapaino kg Malli CGIA ja CGIW n-n Jäähdytysteho kw 130,6 142,0 148,0 170,8 196,0 232,3 Sähkölaji V-Ph-Hz Liitäntäteho kw 51,5 55,3 57,7 65,7 75,7 86,5 Käyntivirta A 101,7 110,6 115,2 131,2 150,8 172,6 Etusulake A (hidas) Piirit Jäähdyke kg R407C 15,2 16,2 18,0 18,0 24,0 30,0 Vesivaraaja l Pituus mm Leveys mm Korkeus mm Rahtipaino kg Toimintapaino kg Malli CGIA ja CGIW n-n Jäähdytysteho kw 250,0 285,0 315,0 350,0 Sähkölaji V-Ph-Hz Liitäntäteho kw 99,0 110,0 121,5 133,5 Käyntivirta A 193,9 211,9 235,3 258,5 Etusulake A (hidas) Piirit Jäähdyke kg R407C 33,0 34,0 34,0 36,0 Vesivaraaja l Pituus mm Leveys mm Korkeus mm Rahtipaino kg Toimintapaino kg

4 Kylmävesiaseman kokoonpano Tuusulan tehtaalla. P1 P2 P1 P3 P2 Jäähdytysteho on annettu seuraavin arvoin Höyrystin 7/12 C, lauhdutin 36/42 C Etyleeniglykolipitoisuus 35 % CGIA koneissa jäähdytysteho on annettu lauhtumislämpötilalla 45 C Liitäntäteho: kompressorit (lisävaruste pumput, nestejäähdyttimen tai lauhduttimen puhaltimet ilmoitetaan erikseen) Käyntivirta: imupaine 5 bar, lauhtumispaine 21 bar (P3) vain mallissa CGIW. Tehotaulukon ekstrapolointi ei sallittu. Lopulliset tekniset valinnat mitoitusohjelmastamme. Chiller Oy pidättää oikeuden muutoksiin ilman erillistä ilmoitusta.
